Как затягивать свечи зажигания без динамометрического ключа

С каким усилием затягивать свечи?

Информация не новая, однако, если, к примеру, опросить 100 автовладельцев, то на вопрос «с каким усилием затягивать свечи», правильно ответят лишь единицы. Обычно на этот вопрос автолюбители отвечают что-то вроде «затягиваю от руки», «даже и не задумывался», «тяну пока сама не остановится», «да это не важно!» и т.п.

К чему эта статья и для чего я вообще за нее взялся? На одном семинаре от официального представителя Bosch в Казахстане я услышал интересное объяснение о перегреве свечей при неправильном их монтаже в головку блока двигателя. Честно признаться, я и сам, до этого, строго не соблюдал предписания производителей, хотя и неоднократно встречал эти рекомендации на упаковках свечей, и как каждый уважающий себя водитель полагал, что те мелкого размера «картинки» на коробочках указаны либо для «ботаников», любящих точность, либо для тех, кто даже не имеет представления как вкручивать свечи, либо для того, чтобы не сорвать резьбу в свечном колодце – «ну ведь я не первый год за рулем и чувствую ключ!»

Эти утверждения и убеждения в корне неправильны. Все дело в том, что если не следовать «картинкам» на упаковках, то свеча работать правильно не будет. Связано это с плотным контактом в резьбовой части и отводом тепла от нее, а также от шайбы (прокладки), которая одета на резьбовую часть в месте прилегания седла и части головки цилиндра. Как заявляют все производители свечей, шайба тоже участвует в теплоотдаче и если свеча будет неплотно затянута, то это приведет к чрезмерному повышению температуры свечи и её нестабильной работе.

Информация и вправду не новая, учитывая, что свечи зажигания придумали давно, но получается хорошо забытая. Я решил проверить, так ли на самом деле доступна эта информация как описывал это дилер, тем более что эту информацию на каждом СТО нашего города знать не просто должны, а обязаны.

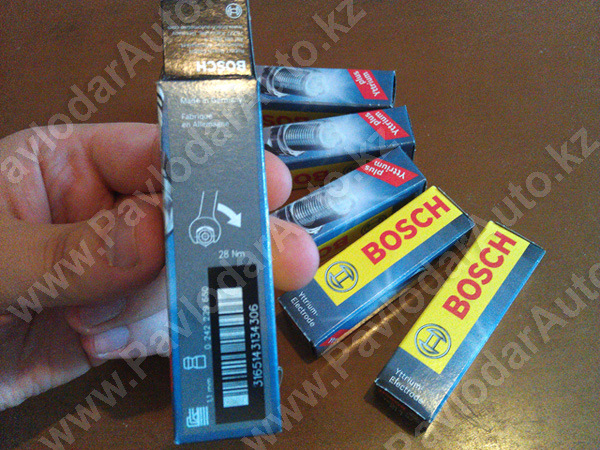

Первая упаковка самых стандартных свечей Bosch, которые устанавливают как на Nissan, Toyota так и на другие популярные марки. На самой упаковке, в которой хранились все 10 свечей, информация по затяжке не дана вовсе. Однако на упаковке каждой отдельно взятой свечи изображен гаечный ключ и указан момент затяжки – 28 Ньютон на метр, хотя на других типах свечей Bosch в дополнение указывается еще и поворот ключа на 90 градусов.

На каждой отдельно взятой упаковке свечи Denso информации по монтажу нет вовсе. Хотя это не камень в огород Denso. Торговая точка, отпускающая эти свечи, обязана сама предупредить клиента. Цепочка тянется от дилера, у которого закупаются эти свечи. Видимо, недостаточно информированы наши продавцы, либо просто не желают сильно растягивать процесс продажи «каких-то там свечей».

Хоть и момент затяжки не указан на упаковке каждой свечи (согласитесь, не помешало бы указать?), но надпись о том, что подробная информация о монтаже указана в каталоге, есть, кроме того имеется схема монтажа в виде картинок, где точного значения момента затяжки не указано, но указано то, что после ввертывания свечи «от руки», далее необходимо затянуть ключом на 12 оборота для свечи с шайбой-прокладкой и 116 для свечи с коническим седлом без шайбы – однако, прошу заметить, что нигде на упаковке нет надписи о том, что это правило справедливо лишь для новых свечей, с еще не примятой шайбой.

Каталоги — удел продавцов и сервисмэнов – именно так считает Denso, судя по упаковке. Ведь информация указана только на упаковке, где хранятся свечи по 10шт оптом, да еще и со ссылкой на этот самый каталог, который обычный потребитель-автомобилист никогда и в глаза не видел.

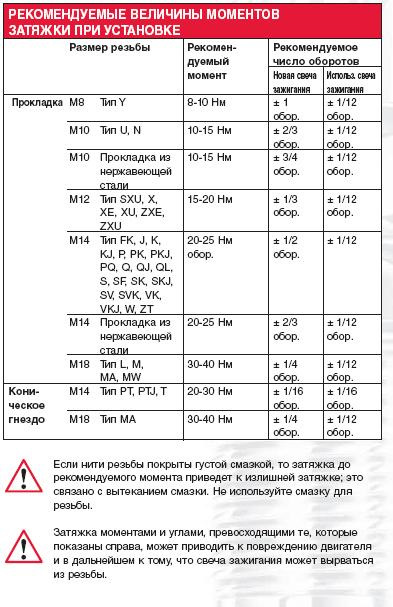

В этом самом каталоге по применимости свечей Денсо есть раздел и по монтажу. Попробую пролить на это свет.

Первое, что рекомендует сделать Денсо — это отчистить резьбу свечного колодца от масла и прочих загрязнений. Как считают специалисты этой фирмы, смазывать резьбу свечи вообще нельзя — это приведет к неправильной затяжке.

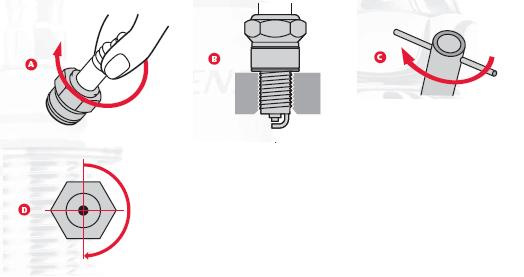

Следующий пункт гласит о том, что нужно ввернуть свечу «от руки», не используя каких-либо рычагов и ключей (надставка с головкой, при случае, когда глубина свечного колодца не позволяет это сделать рукой, думаю не в счет).

И следующий, последний пункт гласит о том, с каким моментом затягивать свечу динамометрическим ключом, либо, если в наборе не имеется динамометрический ключ, сколько сделать оборотов обычным свечным ключом. Обратите внимание на таблицу! Стандартная свеча с резьбой М14 с шайбой-прокладкой – 20-25 ньютон на метр, либо 1/2 оборота ключа (это ровно 180 градусов) для новой свечи и 1/12 оборота для уже использованной свечи с уже замятой шайбой.

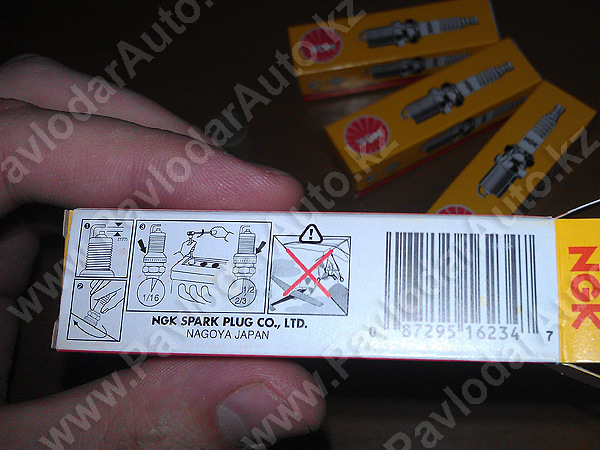

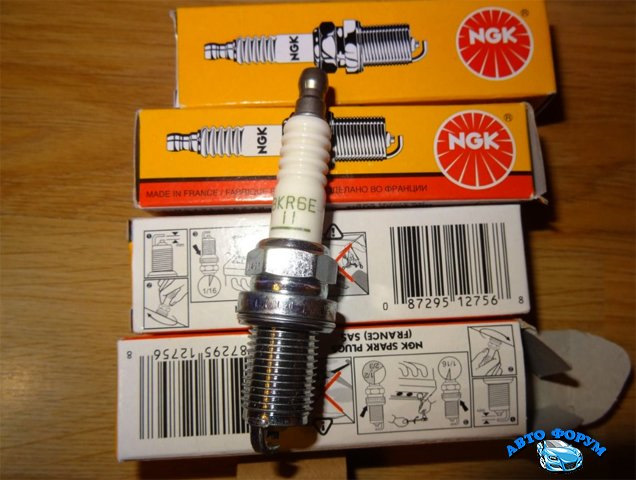

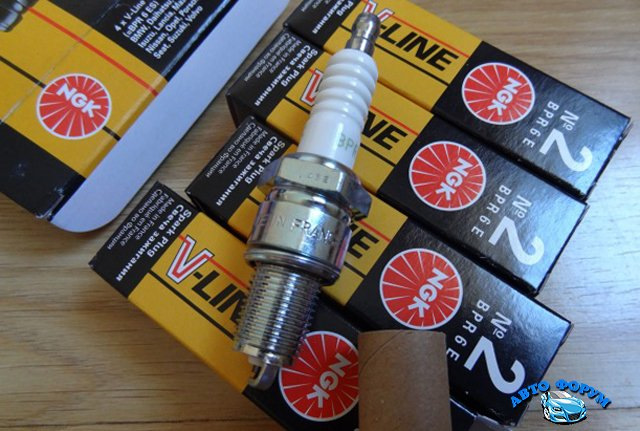

Для свечей NGK тоже справедливо правило затяжки свечей. Только на упаковке каждой свечи с шайбой уже указано не только 1/2 оборота, но и 2/3, к тому же сектор на кружке закрашен все-таки на 2/3. По этой разметке я так и четко не понял как именно мне затягивать свечу на 1/2 (90 градусов), или на 2/3. Для конического седла, там дается такое же значение, как и у Denso 1/16 оборота ключа. (Если кто знает для чего указано еще и значение 2/3 для свечи с шайбой, прошу указать это в комментариях к статье. Однако оф. дилер говорит затягивайте свечу на 1/2 оборота).

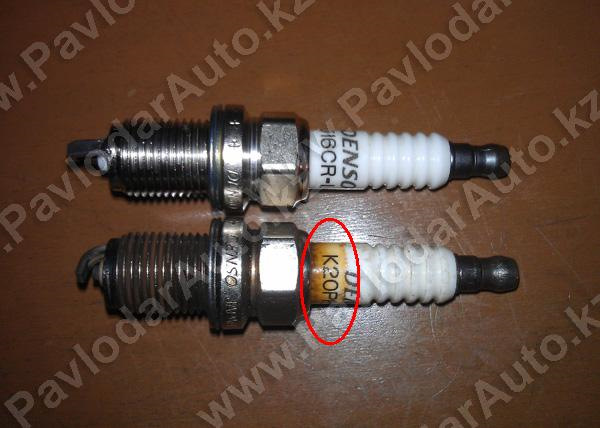

На картинке выше приведены новая свеча и старая перегретая свеча, выкрученная с двигателя. Обратите внимание на потемневший керамический изолятор. Это прорвавшиеся продукты горения. В нескольких источниках от производителей я находил описание процесса, при котором в следствии перегрева уменьшалось уплотнение в металлической насадке (гайке) с керамическим изолятором сердечника. У нормально работающей свечи этого быть не должно. Потеря уплотнения в этих местах приведет к еще более сильному нагреву (ведь именно через керамику стержень отдает тепло гайке и далее головке блока). Вследствие этого могли быть пропуски зажигания (нестабильная работа), мог чрезмерно греться наконечник свечного провода. Если болезнь запустить, то мы можем получить полностью неработающую свечу, испорченный, растрескавшийся, высохший или оплавленный наконечник, а иногда и повреждения двигателя – были случаи, когда части свечи попадали в цилиндр.

Напоследок, на картинке ниже, предлагаю рассмотреть шайбу свечи, через которую отводится тепло. Посмотрите на её строение. Она многослойная. Если эта шайба не будет зажата с нужным усилием, то теплоотвод от внутренних частей свечи зажигания ухудшится.

Дополнение по затяжке свечей

В прошлой статье мы рассказали о правильной затяжке свечей. Вот эта статья — С каким усилием затягивать свечи? Хотя эта технология монтажа не нова, однако, судя по откликам, которые мы получили уже после публикации, мы подтвердили, что следуют этим правилам не многие.

Из комментариев к статье о правильной затяжке у нас появился новый материал для исследования – все дело в том, что один из участников обсуждения заставил усомниться в том, что желтый налет вокруг свечи – это прорвавшиеся газы, через уплотнения металлической шайбы, из камеры сгорания. Мы решили проверить это, а самое главное показать вам, и разрезали именно ту свечу, которая была на фотографии в прошлой публикации.

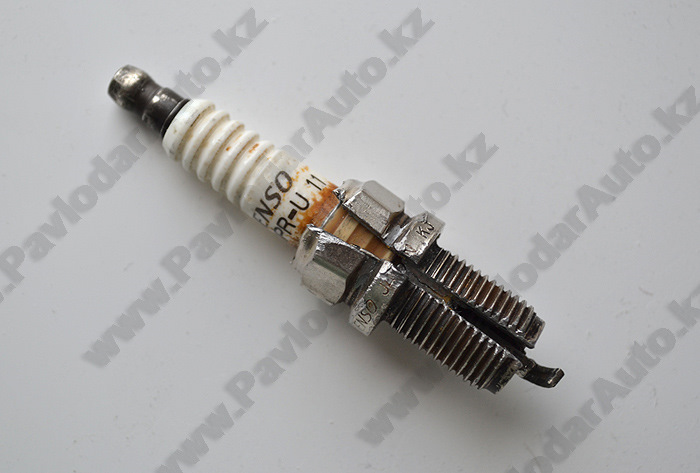

Разрезали металлическую шайбу свечи зажигания, чтобы посмотреть, насколько плотно прилегала шайба к керамическому изолятору. Не рекомендуется повторять эту операцию – в процессе резки было сломано не одно ножовочное полотно и порезан не один палец на руке ( 🙂 ).

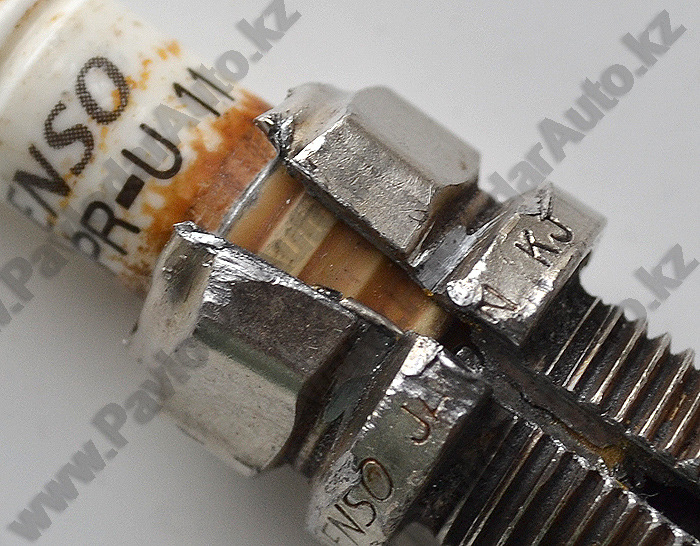

После того, как разжали металлическую шайбу отверткой, стало ясно, что уплотнение было не плотным. Цвет керамического изолятора под шайбой и в месте, где был одет наконечник провода, одинаков. Из этого опыта мы сделали выводы, что керамика в шайбе действительно была прижата не плотно и прорыв продуктов горения в какой-то степени был.

Дополнение по просьбам трудящихся, в частности 0rfey Чем отличаются свечи зажигания 8кл и 16кл?

8-клапанная свеча 16-клапанная свеча

Хотеть – не значит мочь: почему менять свечи не так просто, как это кажется

Многие уверены, что менять свечи зажигания совсем не сложно. Пожалуй, проще только заменить воздушный фильтр. И всё-таки некоторые делают это не совсем правильно, непреднамеренно сокращая ресурс мотора некоторыми ошибками (причём и воздушных фильтров это тоже касается – с ними тоже есть тонкости). Как вы уже поняли, опытные автовладельцы сейчас могут посчитать всё нижесказанное стёбом и поискать что-то более интересное, а вот тем, кто только встаёт на путь самостоятельного обслуживания своего автомобиля, рекомендуем устраиваться поудобнее.

Дисклеймер

Без дисклеймера нынче никак. Поэтому предупреждаю сразу: если опыта нет никакого, сейчас самое время выйти на улицу к своей и машине и попытаться хотя бы найти, где эти свечи стоят. Были, конечно, прекрасные времена, когда провода из крышки трамблёра шли прямиком на свечи, которые тоже стояли на виду. Сейчас некоторые вещи изменились, поэтому прежде, чем махнуть эти свечи за пять минут, надо убедиться, что для этого не придётся снимать, например, впускной коллектор. Это не всегда просто, поэтому для начала желательно посмотреть, как это делают профессионалы. Иногда трудно правильно снять индивидуальную катушку зажигания, которая стоит прямо на свече, а ещё могут возникнуть сложности и у тех, кому захочется поменять свечи на моторе V8 или, скажем, оппозите. Там некоторые свечи стоят так далеко и неудобно, что долезть до них – то ещё развлечение.

Что нужно?

Давайте сразу скажу пару слов про инструмент. Понятно, что ничего не получится сделать без свечного ключа. Шарнирный он будет, трубчатый или еще какой – не суть, это дело вкуса. И не столь важно, каким образом он будет держать свечу: резиновым колечком, магнитом или пружиной. Главное, правильно подобрать размер, потому что ключи бывают разными: 14 мм, 16 мм (наиболее распространённый), 18 или 21 мм. А ещё можно нечаянно купить какой-нибудь ключ на 22 мм, которым можно выкрутить свечи на, например, ЗИС-5, но не на Рапиде. Так что ключ нужен подходящий, а не первый попавшийся.

Второе – это чистая тряпка, а ещё лучше – баллончик сжатого воздуха. Как раз этими вещами обычно не пользуются, а зря.

Дальше всё зависит от того, как пойдёт процесс. Могут понадобиться и WD40, и, не дай бог, экстрактор. Чтобы не доводить ситуацию до крайней степени (до экстрактора), достаточно придерживаться следующих правил.

Аккуратно по одной

Первым делом желательно подождать, чтобы мотор остыл. В общем-то, это правило, но у меня как-то была машина, у которой выкрутить свечи на холодную было очень сложно (обычная Нексия с мерзким мотором G15MF), а вот на горячем моторе – легко. Но то Нексия, а мы говорим про нормальные машины.

Итак, мотор остыл. Дальше очень важно убрать как можно больше грязи, которая не должна попасть в свечные колодцы, а оттуда – в камеры сгорания. Поэтому берём тряпочку и протираем всё, что расположено в непосредственной близости от свечей. Конечно, было бы идеально довести до состояния «муха не сидела» и сами свечные колодцы, но тряпкой в них обычно залезть не получается. Вот тут поможет сжатый воздух (не думаю, что под рукой окажется компрессор, поэтому желательно продуть колодцы хотя бы воздухом из баллончика). Само собой, идеальной чистоты с ним не добиться, но то, что полетело бы внутрь мотора в первую очередь, он всё же сдует. Детское правило «чуть-чуть не считается» для двигателя и мусора не работает абсолютно: даже немного пыли, попавшей в камеру сгорания, очень сильно сократят ресурс мотора. И очень жаль, что про это многие забывают.

После того, как относительный порядок наведён, можно снимать высоковольтные провода. Если опыта мало, лучше снимать их по одному: иначе можно перепутать их последовательность. Не стоит тянуть за сам провод, гораздо лучше будет снимать его за насвечник. После того, как провод с лёгким «чпоком» будет снят со свечи, последнюю можно откручивать.

Тут возможны только два варианта: либо свеча откручивается, либо нет. В первом случае всё хорошо, во втором… Теоретически, конечно, можно залить немного «вэдэшки» (на холодном моторе) и посмотреть, что получится. Помогает это редко, но вдруг. Если же свеча упорно не двигается, эксперимент лучше прекратить и поехать в сервис. Иначе можно сломать свечу, и тогда без экстрактора вытащить её остатки будет очень сложно. Пусть этим занимаются профессионалы.

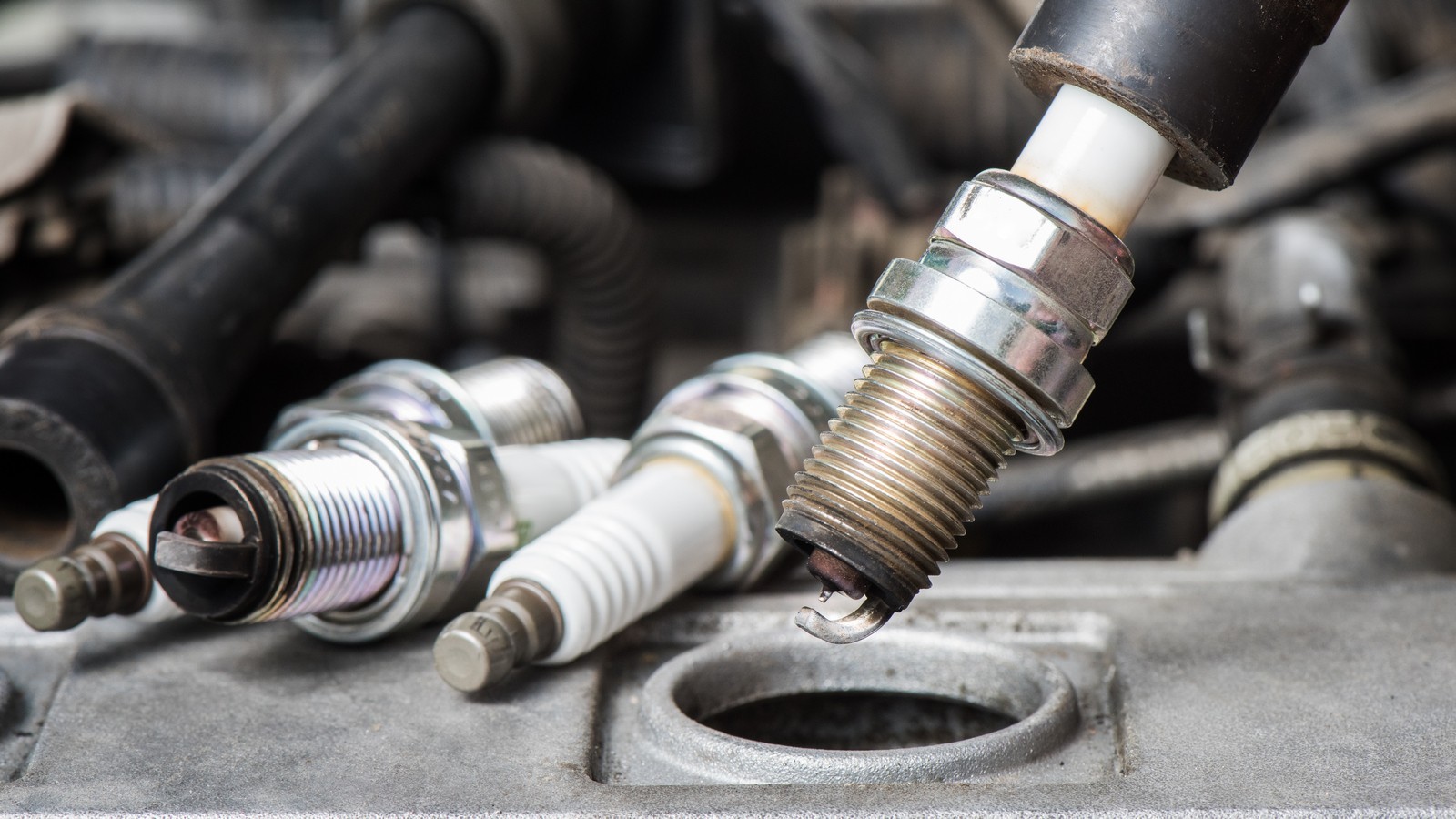

Во время установки новой свечи нужно быть ещё более аккуратным. В некоторых моторах свечные колодцы такие глубокие, что рукой вставить свечку не получается, и её приходится вставлять в ключ, а уже им лезть в колодец. Тут важно попасть свечой в отверстие, а не лупить её боковым электродом по дну колодца. Во-первых, в таких глубоких колодцах с большой вероятностью остаётся мусор, который этой свечой успешно сгребается в камеру сгорания, а во-вторых, удары электродом меняют зазор. Это, конечно же, тоже плохо. Поэтому лучше действовать аккуратно и не торопиться.

С каким усилием затягивать свечу? Это вопрос философский, религиозный и даже немного риторический. Обычно все просто тянут от руки, а там –  как затянется. На самом деле все производители указывают точный момент затяжки. Обычно он не превышает 25 Нм, но точно эту информацию можно узнать из рекомендаций производителя свечи. Жалко, что этого почти никто не делает. Более того, многие не верят, что неправильный момент может как-то серьёзно повредить. На самом деле, он сделать это способен.

Если свечу не дотянуть, она будет перегреваться. Звучит странно, но это факт: вывод тепла будет затруднён из-за неполного прилегания деформируемой металлической шайбы. Отсюда и калильное зажигание, и выход из строя самой свечи и высоковольтного провода (точнее, его наконечника). В худшем случае свеча может даже выстрелить из блока.

Если свечу перетянуть, то можно вытянуть корпус свечи, что приведёт к прорыву газов между корпусом и изолятором. В общем, тоже ничего хорошего. Поэтому очень важно запомнить: без соблюдения момента затяжки гарантировать правильную работу свечи невозможно.

Что делать, если под рукой нет динамометрического ключа? Главное – не отчаиваться. Производители свечей знают, что никто эти свечи не затягивает таким ключом, поэтому почти всегда рисуют на упаковках картинки-подсказки. Обычно на них показа свеча и написано что-то типа «1/2» или «3/4». Это означает, что после затяжки свечи рукой её нужно провернуть ключом ещё на половину оборота (180 градусов) или на три четверти (270 градусов). В этом случае момент затяжки будет выбран правильно. Но только при соблюдении как минимум трёх условий.

Первое – это первоначальная затяжка от руки. Свечу вообще нежелательно вкручивать ключом: можно что-то напутать и погнать её не по резьбе. Глупый, но сильный человек резьбу сорвёт легко, поэтому свечи всегда закручивают от руки, а ключом их только затягивают. Поэтому, кстати, резьба должна быть чистой. Понятно, что от руки – это не обязательно пальцами, можно и ключом-трубкой (если глубина колодца не позволяет сделать это рукой), но безо всяких рычагов и воротков.

Второе – это наличие смазки. Производители свечей обычно не рекомендуют смазывать резьбу свечи. Обратите на это внимание: если использовать смазку тогда, когда производитель этого делать не советует, момент затяжки получится больше рекомендованного. А это, как я уже говорил, плохо. Поэтому любителям смазать резьбу для правильной затяжки лучше ориентироваться как раз-таки на количество оборотов после вкручивания свечи, а не на динамометрический ключ.

Ну и третье. Рекомендации разряда ½ или ¾ оборота работают только для новых свечей. В этом случае учитывается деформация уплотнительной шайбы свечи, которая существенно сжимается и является, по большому счёту, одноразовой. Если ввернуть свечу с уже деформированной шайбой (то есть повторно), необходимости тянуть ещё пол-оборота нет: сжиматься там уже нечему, и получится заметный перетяг. Тут лучше поступить обратным образом: ориентироваться на динамометрический ключ, а не на количество оборотов, нарисованных на упаковке свечи.

Наконец, остаётся последний вопрос: надо ли смазывать наконечники проводов или катушек, которые надеваются на свечи? Тут однозначного ответа нет. Но можно сказать точно: лучше не смазывать ничем, чем смазывать каким-нибудь силиконом (который может очень хорошо приклеить катушку к изолятору свечи) или засыпать все токопроводящим графитом (там результат может быть непредсказуемым). А вот какой-нибудь фторопластовой или тефлоновой смазкой пользоваться можно, хуже от этого не будет.

Как правильно затягивать свечи зажигания: инструкция

Наверняка, все меняли свечи в своей машине. Да и что тут сложного? Открутили старые, закрутили новые. Все очень просто. Но даже тут можно совершить ошибку, которая приводит к быстрому выходу из строя любой свечи. Чтобы затянуть свечи зажигания не обязательно идти в автосервис, сделать это можно и в гараных условиях..

Зятягиваем свечи своими руками

Одни и те же свечи разным автовладельцам могут прослужить 20 тысяч километров, а могут и 50 тысяч. А все дело в том, кто и как их правильно затягивает. Причем, иногда при замене свечей мотор начинает даже работать хуже и все мы валим на качество свечей, хотя вина в этом только наша.

Наши ошибки приводят к тому, что свеча пробивает и мотор начинает работать хуже. Летом это незаметно, а вот пуск зимой заметно усложняется и может привести к нестабильным холостым оборотам.

А все дело в том, как мы затягиваем эти самые свечи. Причем, затянуты свечи должны быть одинаково и на коробке указывается момент этой самой затяжки. Так и только так нужно затягивать свечи зажигания, чтобы обеспечить их нормальную работу.

Естественно, динамометрический ключ есть не у всех автовладельцев, да и цена на него космос. Но есть способ, который поможет обойтись без него. Самое смешное, что этот способ есть практически на каждой упаковке со свечами, а мы попросту не обращаем на это внимания. Там же указан и момент затяжки.

Например: закручиваем свечу от руки при помощи свечника или просто руками (если мотор к примеру как на классике) и закручиваем ее настолько насколько можем. Сила у всех разная, но фанатизм тут не нужен. Сколько смогли, столько закрутили. Теперь одеваем трещетку или вороток и тянем на 180 градусов. Вот она та самая нужная затяжка.

Заключение

Инструкции пишут люди с большим опытом, поэтому не верить им нет смысла. Если у вас нет опыта затягивания свечей зажигания — лучше довериться профессионалам.

Затяжка свечей зажигания без динамометрического ключа

С каким усилием затягивать свечи зажигания — автомастер

Автомобили 7 сентября 2017

Момент затяжки свечей зажигания важно соблюдать очень точно по динамометрическому ключу. Если перетянуть их, резьба может лопнуть в худшем случае. В лучшем – быстро износится прокладка и нарушится компрессия блока, которая важна для нормальной работы двигателя.

Зачем нужен контроль?

Момент затяжки свечей зажигания нужно соблюдать ещё по одной причине — они могут выкрутиться, если недостаточно плотно будут обжаты. В блоке цилиндров всегда присутствует переменное давление, что давит на нижнюю часть фиксирующей гайки свечи. Производителями не рекомендуется ставить назад использованные сменные элементы двигателя.

Правильный момент затяжки свечей зажигания даёт уверенность в том, что со временем продукты горения не начнут проникать наружу между керамическим слоем и прокладкой. Неправильный натяг приводит к образованию затемненных областей на металле. А верхний изолятор часто можно провернуть вокруг своей оси, что недопустимо.

Контроль дополнительных параметров

Потемневшие свечи с нагаром или с измененным зазором не допускается устанавливать обратно. Нелишним будет проверить отработку искры на подержаных элементах. Это лучше сделать на специальном стенде в автомастерской.

Свечи должны соответствовать паспортным данным автомобиля под конкретный вид топлива. В зависимости от размера отличается и момент затяжки. Он зависит и от состояния двигателя: холодный или прогретый. Также учитывается тип материала блока цилиндров: чугун, алюминий.

Вариант фиксации без динамометрического ключа

Момент затяжки свечей зажигания NGK указан на коробке каждого изделия. Там же указан принцип завинчивания «от руки»:

• Заворачивать новые свечи нужно до упора без явного усилия рукой.
• Согласно инструкции, ключом доворачивают на указанные обороты в соответствии с температурой двигателя.
• После данного процесса через несколько недель проверяют затяжку. Свеча может ослабиться.

Большинство автолюбителей предпочитают экономить и заворачивают свечи «на глаз». В комплекте к свечам часто продается ключ уникальной формы. Если не прикладывать чрезмерных усилий, то можно идеально затянуть шестигранную гайку вручную.

Однако находятся умельцы, которые привыкли тянуть до упора, пока хватает силы. И после этого горе-специалисты приносят продавцам лопнувшие свечи обратно с претензией к их браку. А производитель четко указывает момент затяжки для каждого изделия.

Паспортные данные

Табличные значения взяты из официальной инструкции производителей свечей NGK и DENSO. Для вариантов с плоской посадкой + уплотнительное кольцо:

• Для чугунного блока цилиндров на холодный двигатель моменты затяжки равны соответственно: диаметр резьбы 18, 14, 12, 10 мм = (35-45), (25-35), (15-25), (10-15) Нм.
• Для алюминиевого блока: 18, 14, 12, 10 мм = (35-40), (25-30), (15-20), (10-12) Нм.

Для вариантов свечей с конической посадкой:

• Для чугунного блока цилиндров на холодный двигатель моменты затяжки равны соответственно: диаметр резьбы 18, 14 мм = (20-30), (15-20) Нм.
• Для алюминиевого блока: 18, 14 мм = (20-30), (10-20) Нм.

В инструкции для свечей NGK указано:

• Затягивать руками до упора.
• После того как свеча уперлась, довернуть шестигранным ключом на 1/4 для нагретого блока и на 3/4 для холодного. Использованные свечи доворачивают на пол-оборота независимо от температуры двигателя.

Если вручную

Исходя из формулы F=M/0,1*L=2/0,01*12=16,6 кг, потребуется рычаг к ключу в 10 см. В расчетах указано: L — это длина плеча или ключа, к примеру 12 (в см.), M=20 Нм=2 кг/см — момент силы (в кг/см), F — искомая величина, сила воздействия (вес в кг). Итак, понадобятся обычные ручные весы с крючком, который прицепим к круглому наконечнику ключа и будем тянуть так, чтобы стрелка оказалась ровно на уровне шкалы в 20 килограмм.

Причем держать весы нужно перпендикулярно самому ключу. Так можно выйти из положения, когда нет поблизости магазина инструментов или просто жаль покупать ключ для одного раза.

Отсутствует инструкция?

Аналогично может быть установлен момент затяжки свечи зажигания DENSO. Но инструкция к ним прилагается только к оптовым закупкам. Её можно потребовать у продавца или скачать в Интернете на сайте производителя:

• Аккуратно устанавливают свечу при помощи шестигранного ключа. Керамическая изоляция легко лопается и начинает проворачиваться относительно резьбы.
• Старую свечу удаляют после очистки пространства вокруг нее от загрязнений. Выкручивать её нужно столь же аккуратно, как и ставить.
• Под свечой должна присутствовать прокладка.

При затяжке ориентируются по паспортным данным:

• Для новых свечей с прокладкой соответственно: диаметр 8, 10, 12, 14, 14 (прокладка из нержавейки), 18 мм = 1, 2/3, 3/4, 1/3, 1/2, 2/3, ¼ оборота.
• Для использованных свечей с прокладкой для всех диаметров 1/12 об.
• Для конических новых соответственно: диаметр 14, 18 мм = 1/16, 1/4 оборота.
• Для конических подержаных: диаметр 14, 18 мм = 1/16, 1/12 об.

Строго не рекомендуется менять зазор искры у новых изделий, что привыкли делать многие владельцы подержаных авто. Свойства свечи значительно ухудшаются.

Немецкий “Мерива”

Первым делом убирается блок катушек вместе со свечами. Проводят осмотр внешний на присутствие нагара, сколов. Для затяжки лучше использовать свечной ключ с резиновой вставкой. Также потребуются звездочки для демонтажа декоративных элементов в подкапотном пространстве. Для установки проводят обратные манипуляции, момент затяжки равен 25 Нм.

Свечи должны обжиматься с определенным усилием на установленную производителем толщину прокладки. В идеале она должна получаться равной 1,7 мм. Но неопытные ремонтники руками доворачивают до размеров 1,2 мм, когда возрастает риск повредить керамические вставки.

Значения усилий затяжки для различных типов болтов (таблица)

Для более удобного и точного восприятия представлена таблица затяжки болтов динамометрическим ключом.

Класс прочности, Нм	3.6	4.6	5.8	6.8	8.8	9.8	10.9	12.9
М5	1.71	2.28	3.8	4.56	6.09	6.85	8.56	10.3	8
М6	2.94	3.92	6.54	7.85	10.5	11.8	14.7	17.7	10
М8	7.11	9.48	15.8	19	25.3	28.4	35.5	42.7	13
М10	14.3	19.1	31.8	38.1	50.8	57.2	71.5	85.8	17
М12	24.4	32.6	54.3	65.1	86.9	97.7	122	147	19
М14	39	52	86.6	104	139	156	195	234	22
М16	59.9	79.9	133	160	213	240	299	359	24
М18	82.5	110	183	220	293	330	413	495	27
М20	117	156	260	312	416	468	585	702	30
М22	158	211	352	422	563	634	792	950	32
М24	202	270	449	539	719	809	1011	1213	36

Затягиваем гайки: так ли необходим динамометрический ключ?

Время прочтения:

При проведении технического обслуживания автомобиля зачастую возникают вопросы, которые лишь вскользь оговариваются на форумах или в литературе. Одним из них является момент затяжки креплений основных узлов автомобиля. Для выяснения всех нюансов крепления болтов головки блока цилиндров сконцентрируемся на двигателе, «сердце» автомобиля. А при понимании принципов момента затяжки резьбовых соединений полученные знания несложно будет экстраполировать на любой узел автомобиля.

Закручиваем болты правильно

Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств. Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.

До какой степени можно затягивать резьбовые соединения

Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны.

Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:

1. Немедленная деформация резьбы. Из-за слишком большого прилагаемого усилия происходит деформация и срыв резьбы на детали. Болт или гайка не подлежит дальнейшей эксплуатации, кроме того, возникнут определённые сложности при попытке открутить гайку для замены. Скорее всего, придётся воспользоваться дрелью или пилой по металлу, чтобы срезать гайку.
2. Повреждение металла, скрытое от глаз. Может показаться, что гайка затянута правильно, однако из-за превышения предела текучести в болте или гайке происходят необратимые изменения: деформация, нарушения кристаллической решётки металла. Такой случай особенно опасен, так незаметен сразу, но через какое-то время трещина болта может привести к печальным последствиям.

Маркировка деталей

Вторая цифра — отношение пределов текучести к прочности, умножается на 10, по вышеуказанному примеру — 1*10*10= 100 МПа.

Предел текучести — это максимальная нагрузка на болт. Для элементов, выполненных из нержавеющей стали, наносится тип стали А2 или А4, и далее предел прочности. Например: А4—40. Число в данной маркировке характеризует 1/10 предела прочности углеродистой стали.

Редакторы сайта рекомендуют ознакомиться с системами выравнивания плитки СВП и DLS.

Что такое момент затяжки свечей зажигания. Монтаж свечи зажигания

Момент затяжки свечей зажигания важно соблюдать очень точно по динамометрическому ключу. Если перетянуть их, резьба может лопнуть в худшем случае. В лучшем — быстро износится прокладка и нарушится компрессия блока, которая важна для нормальной работы двигателя.

Немецкий «Мерива»

У каждой машины в паспортных данных указан момент затяжки свечей зажигания. «Опель Мерива» использует искру от зазора 1,1 мм. Замена производится ключом на 16 мм. Для доступа снимают пластиковую крышку, убирают разъемы и откручивают 2 болта.

Первым делом убирается блок катушек вместе со свечами. Проводят осмотр внешний на присутствие нагара, сколов. Для затяжки лучше использовать свечной ключ с резиновой вставкой. Также потребуются звездочки для демонтажа декоративных элементов в подкапотном пространстве. Для установки проводят обратные манипуляции, момент затяжки равен 25 Нм.

Свечи должны обжиматься с определенным усилием на установленную производителем толщину прокладки. В идеале она должна получаться равной 1,7 мм. Но неопытные ремонтники руками доворачивают до размеров 1,2 мм, когда возрастает риск повредить керамические вставки.

Процесс затягивания колесных болтов: поэтапные действия

Чтобы конструкции надежно были зафиксированы с необходимым моментом, существует специальная таблица затяжки болтов динамометрическим ключом. Например, если их количество четыре (1-3-4-2), 5 болтов (1-4-2-5-3) или 6 болтов (1-4-5-2-3-6).

Сам процесс осуществляется следующим образом:

• Требуется надеть колесо на выступ центральной части ступицы, и поставить направляющие шпильки напротив соответствующих отверстий.
• Далее придется вручную закрутить болты достаточно крепко, чтобы колесо не соскочило с места.
• После выполнения всех действий необходимо взять инструмент с выставленным моментом и затянуть колеса в правильном порядке.

Свечи накаливания: установка и демонтаж

Автомобили с годами становятся все более сложными, но в большинстве случаев свечи накаливания вы можете поменять самостоятельно.

Однако перед тем как приняться за работу, убедитесь, что у вас есть ручной динамометрический ключ и подходящие для вашего автомобиля свечи накаливания. Широкий ассортимент свечей накаливания Champion® — от стандартных свечей накаливания до свечей накаливания с интегрированным датчиком давления — удовлетворит все ваши запросы.

А поскольку наши свечи накаливания отличаются, устанавливать их тоже следует по-разному. Специальные процедуры установки см. ниже.

• В разделе 1 рассказывается обо всех стандартных свечах накаливания. Это стандартные и керамические свечи накаливания и свечи накаливания для системы ускоренного запуска дизельного двигателя.
• В разделе 2 приводятся инструкции по установке свечей накаливания с интегрированным датчиком давления.

Мы точно знаем, что вас ожидает.

Но перед тем как вы приступите, вы должны запомнить следующую важную информацию: При замене свечей накаливания: Соблюдайте указанное усилие затяжки!

Демонтаж старых свечей накаливания

Вы уже открыли капот и даже добрались до свечей накаливания. Теперь пора взять в руки динамометрический ключ. Вот пошаговая инструкция по демонтажу свечи:

Самое главное:

Устанавливайте и снимайте свечи накаливания ТОЛЬКО с помощью ручного динамометрического ключа.

Что делать, если уже достигнуто максимально допустимое значение усилия при откручивании свечи накаливания?

Ни в коем случае не продолжайте поворачивать ключ: свеча накаливания может сломаться. Вместо этого выполните следующие 3 действия: слегка ослабьте посадку свечи в гнезде — нагрейте ее — выкрутите свечу:

1. Слегка ослабьте посадку свечи в гнезде:

Нанесите большое количество синтетического масла на резьбу свечи накаливания и оставьте его, чтобы оно подействовало, на ночь или дольше.

2. Нагрейте свечу:

Запустите двигатель, пока он не прогреется, или по отдельному проводу подайте ток на функционирующие свечи накаливания на 4-5 минут (возможно, только если рабочее напряжение свечей накаливания составляет 11-12 В): свеча накаливания должна нагреться и освободиться.

3. Выкрутите:

Снова попробуйте выкрутить ее, после чего аккуратно выньте свечу накаливания из головки цилиндра подходящим инструментом. (Не превышайте максимальный момент откручивания. Всегда останавливайтесь до достижения предельного значения момента откручивания. При необходимости попробуйте еще раз выкрутить свечу после нагрева.)

После демонтажа старых свечей накаливания всегда очищайте подходящими инструментами головку, коническое гнездо и канал свечи накаливания в головке цилиндра.

Момент затяжки

При закручивании новой свечи накаливания всегда следует соблюдать момент затяжки, указанный производителем автомобиля, и выполнять затяжку с помощью подходящего специального инструмента.

Для свечей накаливания с резьбовым контактом следует также соблюдать момент затяжки соединительной гайки. См. обозначения на упаковке свечи накаливания Champion® на предмет особых указаний.

В частности, после спекания (закоксовывания) нагревательного стержня с головкой цилиндра в свечном колодце головки цилиндра часто накапливаются остатки продуктов горения и грязь. Такое закоксовывание можно просто и безопасно убрать из головок цилиндров с резьбой 10 мм.

Демонтаж старых свечей накаливания с интегрированным датчиком давления

При замене свечи необходима особая аккуратность, чтобы не повредить крайне чувствительный датчик и обеспечить полную функциональность изделия:

Будьте аккуратны:

Интегрированный датчик давления будет поврежден, если уронить свечу с высоты всего 2 см.

Разъем следует вынимать только вручную, чтобы не повредить свечу.

Демонтаж и установку свечи можно проводить только с помощью подходящего специального инструмента. Прижмите специальный инструмент к свече накаливания с интегрированным датчиком давления так, чтобы шестиугольная головка свечи была полностью в соприкосновении с охватываемой поверхностью головки ключа. Обратите внимание на момент затяжки.

Снимайте защитный колпачок только после установки свечи накаливания.

Правильный способ демонтажа:

Снимите кожух двигателя и другие компоненты, затрудняющие доступ к свечам накаливания.

Вручную выньте электрический штыревой контакт из гнезда каждой из свечей накаливания. Важно: вынимайте штыревой контакт вручную, не пользуйтесь плоскогубцами и им подобными инструментами.

Для исключения попадания в камеру сгорания посторонних частиц очистите область вокруг демонтируемой свечи накаливания.

Если топливная система открывалась, также обратите внимание на ее чистоту и по возможности закройте провода крышкой.

Важно использовать только подходящую головку, чтобы ослабить свечу накаливания с интегрированным датчиком давления: так вы не повредите блок разъема.

Важно: При откручивании шестиугольная головка свечи должна быть охвачена головкой ключа полностью. Всегда используйте динамометрический ключ и применяйте рекомендованный момент затяжки.

. Снимите свечу накаливания.

Перед установкой покройте резьбу и ось новой свечи специальной установочной смазкой, чтобы избежать закоксовывания в будущем.

Сначала очистите канал свечи накаливания и резьбу в головке цилиндра, удаляя старое масло и загрязнения. Затем рукой вкрутите свечу накаливания. Важно: Убедитесь, что в камеру сгорания не попала грязь.

Затем динамометрическим ключом с подходящей головкой затяните свечу, соблюдая момент затяжки. Важно: Головка ключа должна полностью накрывать шестигранную головку свечи накаливания с интегрированным датчиком давления. Теперь снимите (только теперь, не раньше!) защитный колпачок со свечи, чтобы не повредить гнездо свечи и соответствующий штыревой контакт.

Вставьте штыревой контакт электрожгута в гнездо свечи накаливания с интегрированным датчиком давления и надавите контакт до защелкивания.

Установите на место кожух двигателя и все ранее снятые детали.

В конце проверьте, присутствуют ли коды неисправности в памяти блока управления двигателем. Если да, удалите их.

Данная статья предназначена лишь для информационных целей, ее нельзя использовать вместо профессиональной консультации сертифицированного специалиста по ремонту. Если у вас возникли особые вопросы или проблемы, связанные с какой-либо представленной здесь темой, мы рекомендуем вам проконсультироваться по ним у сертифицированного специалиста.

Основные правила регулировки держателей ГБЦ.

Затяжка болтов гбц ваз 2114 8 клапанов

затяжка болтов ГБЦ

Вне зависимости от особенностей двигателя конкретного авто, существует общий ряд правил, которые нужно соблюдать в ходе работы. Необходимо строго следовать параметрам, указанным в инструкции производителя. Работу стоит проводить, используя динамометрический ключ. Использование аналога, может привести к нежелательным результатам. Затягивать можно, только полностью исправные болты. Перед началом работ, внимательно проверьте состояние держателей. Показатели момента затяжки, нужно учитывать строго и не откланяться от указанных производителем. При ремонте ГБЦ ВАЗ 2109 , стоит соблюдать указание по затяжке, указанные в комплектующей инструкции.

Большинство особо важных особенностей регулировки болтов, указывается в инструкции к определенному автомобилю. Поэтому, необходимо тщательно изучить руководство по эксплуатации и обслуживанию машины. При эксплуатации автомобиля, соблюдать требования изготовителя и регулярно обслуживать автомобиль. Корректная работа двигателя, предотвращает необходимости регулировки держателей ГБЦ.

ключ для затяжки ГБЦ

Поскольку, ГБЦ имеет сложное устройство, необходимо производить ремонт только при полной уверенности в своих знаниях. При возникновении неполадок в работе двигателя автомобиля, необходимо оперативно произвести профессиональную диагностику. Там самым, вы предотвратите масштабный ремонт авто и больших затрат.

Короткое видео, о том, как не надо ремонтировать ГБЦ:

Ремонт головы блока цилиндров, является сложной процедурой, требующая достаточного количество знания и определенного опыта. Для проведения ремонта, используется специальное оборудования, имеющееся, как правило, только в специализированных центрах обслуживания. Ремонт головы блока, подразумевает смену прокладки ГБЦ и регулировку момента болтов. Для правильной регулировки, необходимо строго следовать требования указанным в рассмотренной инструкции. Следуйте показателям изготовителя и используйте качественные инструменты. При внимательно подходе, можно успешно произвести регулировку, получив необходимый результат. Удачного ремонта!
