Особенности самостоятельной проверки АКБ с помощью мультиметра

Аккумуляторные батареи (АКБ) важны для работы различных устройств, от автомобилей до портативной электроники. Правильная диагностика состояния АКБ помогает избежать неожиданной разрядки и продлить срок службы батареи. В этой статье рассмотрим, как самостоятельно проверить АКБ с помощью мультиметра, чтобы быстро определить уровень заряда, выявить неисправности и поддерживать оптимальную работу устройства.

Способы диагностики

Существует несколько способов оценки состояния автомобильного аккумулятора, и не всегда требуется мультиметр.

Выделяют три основных метода проверки уровня заряда:

• встроенный индикатор;
• нагрузочная вилка;
• мультиметр.

Современные аккумуляторы часто оснащены встроенным индикатором, который позволяет быстро определить уровень заряда. Первые такие устройства появились благодаря японским производителям.

Индикатор, представляющий собой небольшое окошко или гидрометр, демонстрирует состояние аккумулятора:

• зелёный цвет — полный заряд;
• белый или чёрный — снижение ёмкости;
• чёрный — уровень заряда ниже допустимого.

Если в смотровом окошке отображается чёрный индикатор, рекомендуется заменить аккумулятор.

Нагрузочная вилка, хоть и считается устаревшей, всё ещё используется некоторыми автосервисами и владельцами автомобилей. Она позволяет получить более точные данные, чем встроенный индикатор.

С помощью нагрузочной вилки имитируется запуск стартера. Под нагрузкой батарея показывает меньше своего номинального значения (около 12,7 В). Если прибор фиксирует 3-5 В, это указывает на сильный разряд, и такой аккумулятор не сможет запустить двигатель.

Не рекомендуется часто использовать нагрузочную вилку, а температура аккумулятора должна находиться в пределах 20-25 градусов Цельсия.

Поскольку нагрузочные вилки есть не у всех автовладельцев, оптимальным вариантом остаётся мультиметр.

Этот универсальный инструмент можно приобрести за 500-1000 рублей. Существуют и более дорогие, но более точные модели.

Теперь давайте рассмотрим, как правильно использовать мультиметр для проверки различных параметров.

Специалисты подчеркивают, что умение самостоятельно проверять аккумуляторную батарею (АКБ) с помощью мультиметра является важным навыком для каждого владельца автомобиля. Во-первых, использование мультиметра позволяет точно измерить напряжение на клеммах аккумулятора, что помогает определить его состояние. Рекомендуется проверять напряжение в нерабочем состоянии: здоровая батарея должна показывать от 12,4 до 12,7 вольт. Если значение ниже 12,4 вольт, это может указывать на необходимость подзарядки или замены АКБ.
Кроме того, эксперты советуют обращать внимание на состояние клемм и проводов, так как коррозия может негативно сказаться на эффективности работы аккумулятора. При проведении проверки важно соблюдать осторожность и следовать инструкциям, чтобы избежать повреждений как оборудования, так и самого аккумулятора. Правильная диагностика АКБ с помощью мультиметра может значительно продлить срок службы батареи и предотвратить неожиданные поломки.

Как проверить аккумулятор за 1 минуту и не покупать новый акб, с помощью мультиметра

Эксперты отмечают, что самостоятельная проверка аккумуляторной батареи (АКБ) с помощью мультиметра является важным навыком для каждого автолюбителя. Во-первых, это позволяет быстро определить состояние аккумулятора и выявить возможные проблемы, такие как недостаточный заряд или короткое замыкание. Для проверки необходимо установить мультиметр в режим измерения напряжения и подключить щупы к клеммам АКБ. Нормальное значение напряжения для полностью заряженной батареи должно составлять около 12,6 вольт. Если показания ниже 12,4 вольт, это может свидетельствовать о необходимости подзарядки. Кроме того, эксперты рекомендуют проверять напряжение под нагрузкой, что позволяет более точно оценить работоспособность АКБ. Такой подход поможет избежать неприятных ситуаций на дороге и продлить срок службы аккумулятора.

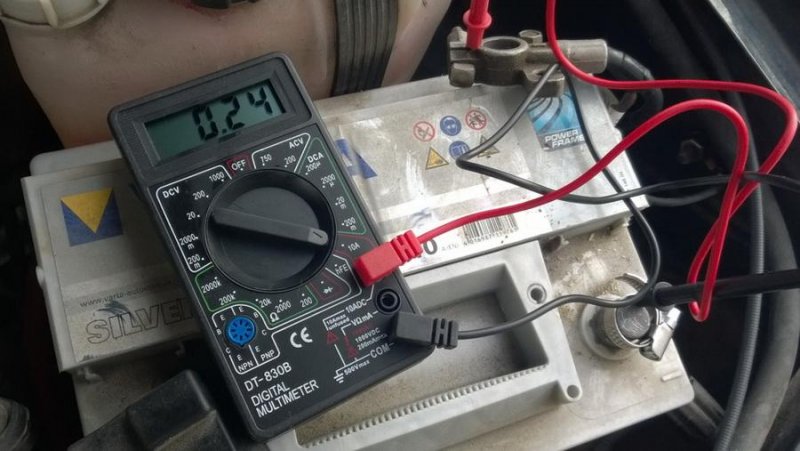

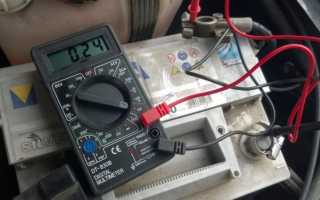

Напряжение

Перед тем как проверить свой аккумулятор мультиметром, желательно подобрать качественную модель от проверенного производителя.

Увы, на рынке продаются и дешёвые устройства, китайские подделки, в случае с которыми рассчитывать на высокую точность измерений или длительный срок службы не приходится.

Если вы не знаете, как проверить текущую зарядку аккумулятора обычным мультиметром, представленная далее инструкция вам в этом отлично поможет.

В замерах напряжения нет ничего сложного. С этой задачей можно справиться своими руками.

Есть буквально несколько шагов, позволяющих понять, как правильно проверить заряд аккумулятора, то есть напряжение в нём, пользуясь мультиметром.

• Переключите прибор на режим измерения постоянного напряжения.
• Выставите пороговое значение до 20 В, поскольку больше у обычной батареи для легковых авто быть не может.
• Чтобы сделать замер напряжения своего аккумулятора, необходимо мультиметром, а точнее его щупами, подключиться к одноимённым выводам на АКБ.
• Через несколько секунд на дисплее отобразится значение. В норме оно должно составлять около 12,7 В, если нет нагрузки.

Случается и так, что проверить текущий заряд своего аккумулятора универсальным тестером никак не получается, поскольку на дисплее высвечивается знак -.

Это распространённая ошибка среди начинающих. Пользователь попросту неправильно соединил щупы. То есть плюс пошёл на минус, а минус соединили с плюсом. Отсюда и такие данные на дисплее.

Нет ничего страшного в том, если щупы окажутся не на своих местах при замерах напряжения. Но лучше такие ошибки не допускать.

Если удалось измерить вольтаж автомобильного аккумулятора, можно двигаться дальше. Ведь мультиметром удастся получить ещё ряд полезной информации о состоянии АКБ.

Интересные факты

Вот несколько увлекательных фактов о том, как самостоятельно проверить аккумуляторную батарею (АКБ) с помощью мультиметра:

1. Измерение напряжения под нагрузкой: При оценке состояния АКБ важно не только узнать его напряжение в спокойном состоянии, но и проверить его под нагрузкой. Это позволяет более точно определить состояние батареи. Если напряжение падает ниже 9.6 В при нагрузке (для 12 В АКБ), это может свидетельствовать о наличии проблем с аккумулятором.

2. Определение ёмкости: С помощью мультиметра можно не только измерить напряжение, но и оценить ёмкость АКБ. Для этого необходимо измерить напряжение после полной зарядки, а затем через определённые промежутки времени (например, каждые 30 минут) при нагрузке. Сравнение этих значений с номинальными характеристиками поможет понять, насколько эффективно аккумулятор удерживает заряд.

3. Проверка внутреннего сопротивления: Мультиметр также может быть полезен для оценки внутреннего сопротивления АКБ, что является важным показателем её состояния. Повышенное внутреннее сопротивление может указывать на старение или повреждение батареи. Для этого нужно измерить напряжение без нагрузки, а затем при подключении нагрузки; разница в значениях даст представление о состоянии аккумулятора.

Как проверить утечку тока в автомобиле

Сила тока

Теперь расскажем, как измерить ампераж аккумулятора с помощью мультиметра.

Для этого создайте цепь с нагрузкой, подойдет любой прибор, потребляющий электричество, например, лампочка.

Чтобы измерить амперы, настройте мультиметр в режим измерения тока.

Инструкция по измерению силы тока на автомобильном аккумуляторе:

• установите тестер в режим Ампер;
• переключите на измерение переменного тока (обозначается как AC);
• отсоедините плюсовую клемму от аккумулятора;
• подключите минус мультиметра к плюсовой клемме аккумулятора;
• соедините прибор нагрузки с минусом аккумулятора и плюсом мультиметра;
• наблюдайте за показаниями на экране.

Если измерение выполнено правильно, на дисплее отобразятся значения.

Сравните их с данными из инструкции или на корпусе аккумулятора, чтобы узнать оптимальный ампераж для вашей батареи.

Ёмкость

С помощью мультиметра можно довольно просто определить текущую ёмкость аккумулятора, который установлен в моторном отсеке вашего автомобиля.

Для этого необходимо выполнить несколько шагов:

• В первую очередь, полностью зарядите аккумулятор, чтобы получить точные данные.
• Затем подключите нагрузку, например, лампочку. Важно знать, сколько тока потребляет подключаемый прибор.
• Засеките время, в течение которого нагрузка будет работать без перебоев.
• Параллельно подключите щупы мультиметра к аккумулятору и переключите устройство в режим измерения постоянного напряжения. Установите предел на 20 В.
• Эта процедура необходима для отслеживания изменений в напряжении, отключая нагрузку, когда показатели упадут до минимальных значений.
• Далее вы сможете определить ёмкость своего аккумулятора, используя мультиметр и нагрузку. Для этого умножьте ток, который потребляет нагрузка, на время, в течение которого она работала на полностью заряженной батарее.

Сравните полученные результаты с оптимальными характеристиками, указанными на корпусе аккумулятора.

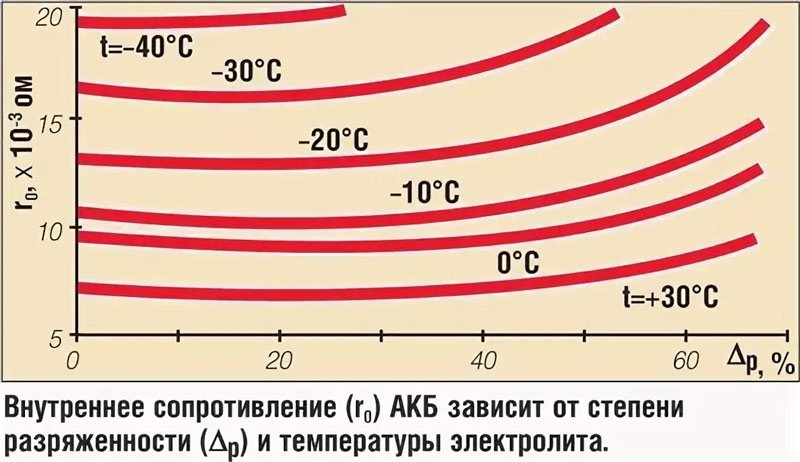

Внутреннее сопротивление

Мультиметр позволяет проверить внутреннее сопротивление аккумулятора. Для этого выполните следующие шаги:

• Подключите к аккумулятору нагрузку, например, лампочку.
• Дайте нагрузке поработать 5-10 секунд.
• Измерьте напряжение (U1).
• Отключите нагрузку.
• Снова измерьте напряжение на клеммах аккумулятора (U2).
• Вычислите разницу между U1 и U2.
• Разделите полученное значение на номинальное напряжение, указанное производителем.
• Переведите результат в проценты.

Если разница не превышает 0,4%, внутреннее сопротивление в норме. Превышение допустимых значений может сделать использование аккумулятора небезопасным, и стоит рассмотреть его замену.

Утечка тока

Если ваш аккумулятор подозрительно быстро теряет заряд, рекомендуется воспользоваться мультиметром для самостоятельной проверки на наличие утечки тока.

Для любого аккумулятора допустимая утечка в пределах 50-80 мА считается нормальной. Это объясняется тем, что заряд батареи расходуется на работу некоторых потребителей. К ним относятся:

• аудиосистема с потреблением около 3 мА;
• система впрыска, которая требует примерно 5 мА;
• сигнализация с потреблением до 30 мА и другие.

В итоге может накапливаться утечка порядка 60 мА. При таких показателях беспокоиться не стоит. Однако если мультиметр покажет значения, значительно превышающие 60-80 мА, необходимо принимать меры.

Определить утечку можно по следующему алгоритму:

• выключите зажигание автомобиля;
• отключите все потребители, работающие без активного зажигания (аудиосистема, сигнализация и т.д.);
• отсоедините минусовую клемму аккумулятора;
• установите мультиметр в режим измерения тока (до 10 А);
• соедините щупы: минус с минусом, плюс с плюсом;
• обратите внимание на показания прибора.

Если утечка отсутствует, мультиметр покажет нулевое значение.

Если же утечка присутствует, проведите простую проверку. Для этого поочередно извлекайте реле и предохранители, а затем возвращайте их на место в строго заданной последовательности. Извлекая и устанавливая эти элементы обратно, вы сможете определить, в какой цепи происходит утечка.

Утечка тока в автомобиле. Как проверить, как найти причину, как измерить

Экспресс проверка АКБ

Не у всех водителей есть время и желание заниматься аккумулятором, производить расчёты и искать нагрузки.

Многие предпочли бы быстро проверить состояние АКБ с помощью мультиметра. Процедура проста и включает следующие шаги:

• Откройте капот после остановки двигателя и извлеките ключ из замка зажигания.
• Подключите минусовой щуп мультиметра к минусовой клемме аккумулятора, а плюсовой – к плюсовой. Снимать или отключать ничего не нужно.
• Небольшие погрешности в измерениях допустимы. Нормой для показаний без запущенного двигателя считается 12,7 В. Если значения близки к этой цифре, всё в порядке.
• Запустите двигатель. При работающем моторе мультиметр должен показать увеличение напряжения до примерно 14,7 В.
• Проверьте показатели под нагрузкой, включив обогреватель на средние обороты, фары или подогрев стекла. В этом случае устройство должно показывать около 14,6 В.

Если серьёзных отклонений от нормы не обнаружено, можно продолжать использовать аккумулятор.

Мультиметр – полезный и многофункциональный инструмент.

Устанавливайте правильные пороговые значения, чтобы избежать перегрева прибора и удара током при подключении к аккумулятору.

Такой прибор должен быть у каждого водителя, так как он помогает быстро выявить источник проблем. Изучите инструкцию перед началом работы и выбирайте мультиметры от надёжных производителей.

Температурный режим работы АКБ

Температурные условия, в которых работает аккумуляторная батарея (АКБ), играют важную роль в её эффективности и долговечности. У каждой АКБ есть оптимальный температурный диапазон, в пределах которого она функционирует наилучшим образом. Обычно этот диапазон составляет от 0 до 40 градусов Цельсия. Если температура опускается ниже нуля или поднимается выше 40 градусов, производительность батареи может существенно ухудшиться.

При низких температурах химические процессы внутри аккумулятора замедляются, что приводит к снижению ёмкости и, соответственно, мощности. Например, при -20 градусах Цельсия ёмкость свинцово-кислотной батареи может уменьшиться на 30-50%. Это означает, что даже полностью заряженная батарея может оказаться недостаточной для запуска двигателя автомобиля в холодное время года.

С другой стороны, высокие температуры могут привести к перегреву АКБ, что ускоряет износ и деградацию её элементов. При температуре выше 40 градусов Цельсия увеличивается скорость испарения электролита, что может вызвать его нехватку и, как следствие, привести к короткому замыканию или даже взрыву батареи. Поэтому крайне важно контролировать температурные условия, в которых используется аккумулятор.

Для оценки состояния АКБ в различных температурных условиях можно воспользоваться мультиметром. Однако следует помнить, что температура окружающей среды может повлиять на показания прибора. Например, если тестирование проводится в холодном помещении, результаты могут быть не совсем точными. Рекомендуется проводить проверку при температуре, близкой к комнатной, чтобы получить наиболее достоверные данные.

Также стоит упомянуть, что некоторые современные АКБ оснащены встроенными системами управления температурой, которые помогают поддерживать оптимальные условия работы. Тем не менее, даже такие батареи требуют регулярного контроля и обслуживания, чтобы избежать проблем, связанных с изменениями температуры.

В заключение, температурный режим является важным фактором, который необходимо учитывать при эксплуатации и проверке аккумуляторной батареи. Правильное понимание и мониторинг температуры помогут продлить срок службы АКБ и обеспечить её надёжную работу в любых условиях.

Состояние клемм и проводки

При проверке аккумуляторной батареи (АКБ) с помощью мультиметра важно уделить внимание состоянию клемм и проводки, так как они могут значительно влиять на общую работоспособность аккумулятора. Неправильное соединение или коррозия на клеммах могут привести к снижению напряжения и, как следствие, к проблемам с запуском двигателя или работой электрооборудования.

Первым шагом в проверке состояния клемм является визуальный осмотр. Необходимо убедиться, что клеммы чистые и не имеют следов коррозии. Коррозия может проявляться в виде белого или зеленоватого налета, который образуется на поверхности клемм. Если коррозия обнаружена, ее следует удалить с помощью специального очистителя для клемм или абразивной щетки. Важно помнить, что при очистке клемм необходимо отключить аккумулятор, чтобы избежать короткого замыкания.

После визуального осмотра и очистки клемм следует проверить их затяжку. Ослабленные клеммы могут привести к плохому контакту, что, в свою очередь, вызовет проблемы с зарядкой и разрядкой аккумулятора. Используйте гаечный ключ для проверки и, при необходимости, подтяните клеммы до необходимого уровня. Однако не переусердствуйте, так как чрезмерное усилие может повредить клеммы или сам аккумулятор.

Следующий аспект, который необходимо проверить, — это состояние проводки, соединяющей аккумулятор с электрической системой автомобиля. Провода должны быть целыми, без видимых повреждений, таких как трещины или обнаженные участки. Если проводка повреждена, это может привести к утечкам тока и снижению эффективности работы АКБ. В случае обнаружения повреждений, провода следует заменить на новые.

Также стоит обратить внимание на изоляцию проводов. Изоляция должна быть неповрежденной и не иметь следов старения или перегрева. Если изоляция потрескалась или обнажает провод, это может привести к короткому замыканию и другим электрическим проблемам. В таких случаях рекомендуется заменить поврежденные участки проводки.

Наконец, важно проверить соединения проводов с клеммами. Они должны быть надежными и не иметь люфта. Если соединения ослаблены, это может привести к плохому контакту и, как следствие, к неправильной работе аккумулятора. В случае необходимости, соединения следует подтянуть или заменить.

В заключение, состояние клемм и проводки играет ключевую роль в работоспособности аккумулятора. Регулярная проверка и обслуживание этих элементов помогут избежать многих проблем и продлить срок службы аккумуляторной батареи.

Вопрос-ответ

Сколько должен показывать аккумулятор мультиметром?

Напряжение полностью заряженной батареи должно составлять около 12,6 вольт, а напряжение частично заряженной батареи может составлять от 11,8 до 12,4 вольт. Если напряжение ниже 11,8 вольт, это означает, что аккумулятор разряжен и нуждается в подзарядке.

В каком режиме мультиметра проверять состояние батареи?

Настройте мультиметр: для большинства батарей это будет режим измерения постоянного напряжения. Установите диапазон выше напряжения батареи. Если напряжение батареи составляет 1,5 В, установите диапазон не менее 2 В. Убедитесь, что щупы мультиметра подключены правильно: красный щуп к положительной клемме, а черный щуп к отрицательной клемме.

Советы

СОВЕТ №1

Перед началом проверки аккумулятора убедитесь, что мультиметр настроен на правильный режим измерения. Для проверки напряжения АКБ выберите режим постоянного тока (DC) и установите диапазон на 20 В, чтобы избежать перегрузки устройства.

СОВЕТ №2

При измерении напряжения аккумулятора обязательно отключите его от автомобиля или других устройств. Это позволит получить более точные показания, так как нагрузка от подключенных приборов может исказить результаты.

СОВЕТ №3

Обратите внимание на состояние клемм и проводов аккумулятора. Коррозия или плохие соединения могут привести к неправильным показаниям. Перед проверкой очистите клеммы и убедитесь, что они надежно закреплены.

СОВЕТ №4

После измерения напряжения, проведите тест на нагрузку, если это возможно. Для этого подключите мультиметр к аккумулятору и включите нагрузку (например, фары) на несколько минут. Затем проверьте, как быстро падает напряжение. Если оно значительно снижается, это может указывать на проблемы с аккумулятором.
