Правильная проверка контрольных точек геометрии кузова

В статье рассмотрим, как провести проверку контрольных точек геометрии кузова автомобиля. Эти точки позволяют определить целостность и соответствие кузова заводским стандартам. Понимание процесса проверки поможет владельцам автомобилей выявлять повреждения и отклонения, что позволит избежать серьезных проблем. Информация будет полезна как автолюбителям, желающим оценить состояние своего транспортного средства, так и специалистам в сфере кузовного ремонта.

Причины нарушения

Правильное расстояние между технологическими отверстиями на кузове автомобиля называется кузовной геометрией. Эти параметры устанавливаются производителем и обеспечивают эффективную работу узлов и систем, крепящихся к кузову. Места для замеров:

1. Диагонали дверных проемов.
2. Расстояние между опорными точками кузова для двигателя и подвески.
3. Диагонали между лонжеронами и стаканами.
4. Диагонали капота и багажника.
5. Расстояние от контрольной точки на крыше до переднего бампера.

Повреждения автомобиля или длительная эксплуатация могут нарушить кузовную геометрию, что изменяет расстояния, деформирует размеры колесной базы и смещает внутренние компоненты.

Геометрия кузова может нарушаться в следующих случаях:

1. Авария. Даже легкое касание бампером может повлиять.
2. Частые поездки по неровным дорогам или быстрое пересечение железнодорожных путей.
3. Заводские дефекты — ненадежно закрепленные болты.

В последних двух случаях 70% нагрузки принимает на себя подвеска, что может вызвать проблемы, такие как растянутые пружины и поврежденные амортизаторы. Изменения в кузовной геометрии происходят постепенно.

После ДТП на кузов ложится 100% нагрузки, что приводит к мгновенному изменению геометрии. В таких случаях необходима диагностика на стапеле в сервисном центре или с помощью нивелира (это можно сделать и в гараже).

Правильная проверка контрольных точек геометрии кузова является ключевым этапом в процессе ремонта автомобилей. Эксперты подчеркивают, что точность измерений напрямую влияет на безопасность и долговечность транспортного средства. Использование современного оборудования, такого как 3D-сканеры и специализированные стенды, позволяет добиться высокой степени точности. Кроме того, важно учитывать не только видимые повреждения, но и скрытые деформации, которые могут возникнуть после аварии. Регулярная проверка геометрии кузова помогает предотвратить проблемы с управляемостью и износом деталей. В конечном итоге, качественная проверка обеспечивает не только восстановление автомобиля, но и уверенность водителя в его надежности на дороге.

Что делать, если авто едет КРИВО? | Измерение геометрии кузова автомобиля в #РЕАЛЭКСПЕРТ

Первые признаки нарушения

Больше половины водителей не проводят регулярные замеры между технологическими отверстиями даже самостоятельно после кузовного ремонта. Приобретая автомобиль на вторичном рынке, для проверки необходимо ехать на специализированное СТО, часто информация о заводских размерах конкретной марки недоступна. Осмотр платный, однако экономия средств может вылиться в крупный ремонт уже через несколько месяцев. Признаки, что геометрия кузова нарушена:

1. Тяжело закрываются двери в салон, крышка капота, багажник.

В автомобилях ВАЗ багажник может плохо закрываться не по причине нарушенной геометрии, а при неисправностях с замками. Это характерная и знакомая многим поломка ВАЗ.

1. Проседание деталей в 80 % связано с деформацией стоек, а не с поломками в крепежах.
2. На скорости более 80 км/ч автомобиль «кидает» из стороны в сторону, появляется вибрация кузова. При осмотре комплектующих все агрегаты работают исправно, вибрация кузова отсутствует.
3. Частые поломки в ходовой части — признак деформации стаканов и лонжеронов.

Порванная подушка двигателя — первый признак нарушенной конструкции, даже если не было ДТП.

Интересные факты

Вот несколько интересных фактов о правильной проверке контрольных точек геометрии кузова:

1. Точность измерений: Проверка геометрии кузова автомобиля требует высокой точности измерений, так как даже небольшие отклонения могут привести к проблемам с управляемостью, износом шин и неравномерным распределением нагрузки. Использование лазерных систем и 3D-сканеров позволяет достичь точности до миллиметра, что критично для восстановления кузова после аварий.

2. Стандарты производителей: Каждый производитель автомобилей разрабатывает свои стандарты для проверки геометрии кузова, которые учитывают особенности конструкции конкретной модели. Это означает, что для каждой марки и модели автомобиля существуют уникальные контрольные точки, и использование универсальных методов может привести к ошибкам в оценке состояния кузова.

3. Влияние на безопасность: Правильная геометрия кузова напрямую влияет на безопасность автомобиля. Неправильная установка кузова может ухудшить характеристики активной и пассивной безопасности, что особенно важно в случае аварий. Например, деформация кузова может повлиять на работу подушек безопасности и других систем, предназначенных для защиты пассажиров.

Как померить геометрию кузова. Размеры кузова

Как проверить геометрию автомобиля

Регулярная проверка кузова автомобиля должна проводиться не реже одного раза в год, если транспортное средство не было в авариях. Водитель может самостоятельно оценить геометрию кузова, опираясь на ширину передней и задней колеи, а также межосевое расстояние, указанные в техническом паспорте. Процесс проверки занимает всего несколько минут, и водитель может оценить возможные отклонения.

Для диагностики геометрии кузова важны расстояния (в миллиметрах) между контрольными точками, включая расстояние от места крепления агрегата (лонжерона) до стакана. Для самостоятельного измерения необходимо заранее знать точные расстояния и места, определяемые производителем.

На СТО

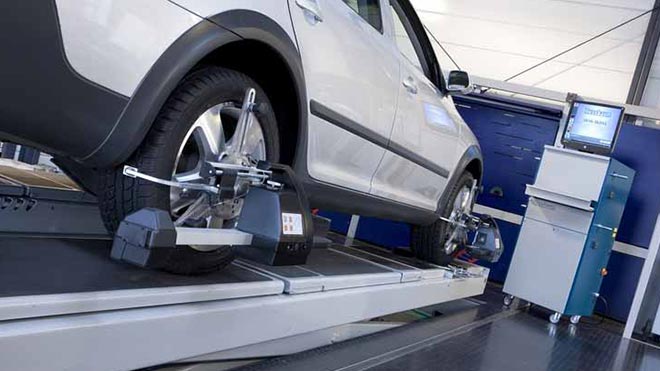

Проверка геометрии на специализированной автостанции становится неизбежной, если после диагностики колес на развал и схождение слесарь говорит, что отрегулировать посадку уже невозможно и необходимо проверить кузов на точное соотношение расстояний.

Первичная диагностика на СТО проводится с помощью нивелира. Прибор показывает, как отклонились колеса от заданного размера. Эта процедура лишь определяет, есть ли нарушение геометрии в принципе или нет.

Дальнейшая диагностика проводится на стенде. Автомобиль закрепляется на стапеле, предварительно с машины снимаются вся навесная облицовка: бампера, обвесы. В редких случаях необходим демонтаж агрегатов ходовой.

Дальнейшее диагностирование проводится электронными датчиками. Слесарь устанавливает их на контрольные точки, а устройства посылают трехмерный сигнал своего местонахождения на монитор.

Если СТО не имеет современного оборудования, мастер может использовать линейку для измерения геометрии кузова. Но это кустарный метод, дающий отклонение в размерах ± 5 мм.

На стапеле по контрольным точкам проводят следующие замеры:

• проем багажника;
• моторный отсек;
• передние, задние лонжероны;
• проем переднего, заднего стекла;
• проем всех дверей авто;
• срезы передней, средней, задней части автомобиля.

Каркас выправляют с помощью гидравлического оборудования и вакуумных присосок. После серьезной аварии кузов выравнивают растяжкой только при условии, что металл сохранил свои свойства.

Если в СТО предложат компьютерную проверку геометрии с помощью диодной указки, то разбирать авто на составляющие не потребуется — достаточно поставить машину на стенд. Программа проведет замеры и наложит их на шаблон модели. Буквально 10 минут диагностики, и распечатка кузова со всеми проблемами готова. Допустимая норма отклонений ± 5 мм.

В домашних условиях

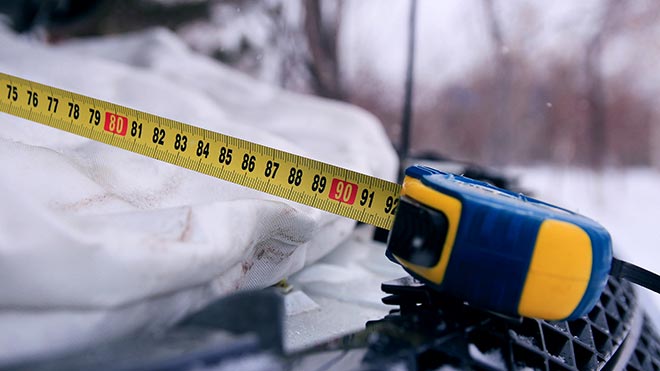

Проверка кузова автомобиля в гараже необходима, если возникают трудности в управлении без видимых причин. Для этой процедуры понадобятся:

• геометрическая линейка и рулетка;
• масштабная рейка;
• циркуль;

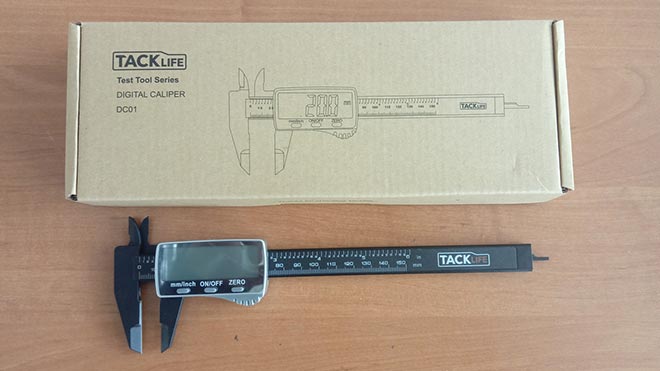

• штангенциркуль.

Чтобы определить расстояния между контрольными точками, обратитесь к технической документации вашего автомобиля. Можно использовать интернет-ресурсы, но предпочтительнее официальные сайты производителей. Японские марки часто предоставляют доступ к техдокументации, тогда как для европейских автомобилей поиск может занять больше времени. Проверьте следующее:

1. Визуально оцените, как плотно и равномерно закрываются двери, капот и багажник. Обратите внимание на расстояние между крышкой и кузовом, а также проемом двери.
2. Поднимите автомобиль на яму и проверьте межосевое расстояние с помощью рулетки.
3. Измерьте поперечное расстояние между колесами на оси.
4. Найдите в инструкции все контрольные точки (технические отверстия, болты).
5. Если элементы обшивки мешают замерам, снимите их для доступа.
6. Начинайте измерения от центральной части основания кузова или рамы.
7. Проверьте диагонали между контрольными точками в моторном отсеке.
8. Выполните замеры по контрольным отверстиям и болтам между направляющими рамы и крепежами силового блока.
9. Каждое измерение следует проверять дополнительными замерами.
10. Не забудьте проверить диагональ крыши.

Расхождения в 0,5 см указывают на среднюю степень изменения геометрии, в то время как отклонения более 1 см свидетельствуют о значительных изменениях.

Возможные последствия

Правильные геометрические параметры автомобиля — это безопасность водителя и пассажиров. Относительно положения силовых элементов кузова задается угол расположения каждого из колес автомобиля. При нарушении геометрии измерительная система развала-схождения никогда не будет соответствовать норме. Если кузов «повело» относительно мало, мастер настроит положение колес, но ненадолго.

Как померить геометрию кузова. Размеры кузова

Изменения геометрии приводят к тому, что постепенно деформируется днище, в промежутках между точками сварки в длинномерных элементах кузова появляются складки, характеристики безопасности конструкции заметно снижаются.

При лобовом столкновении двигатель должен провалиться под днище. Если размеры кузова нарушены, мотор влетит в салон, риск смертельного исхода для водителя и пассажира увеличивается на 50 %.

Как восстановить геометрию

Восстановление геометрии автомобиля в гараже включает рихтовку кузовных деталей и подтяжку болтов, если машина не была в аварии. Для проверки точности используются рулетки для измерения расстояний между технологическими отверстиями. При незначительных нарушениях геометрии из-за длительной эксплуатации стоит осмотреть крепежи кузова и сварочные швы.

Полноценное восстановление кузова после ДТП без специализированного оборудования практически невозможно. Даже при точных измерениях выровнять кузовные элементы часто не удается, и их придется заменить. При деформации рамы необходимо установить автомобиль на стенд и провести вытяжку.

Рекомендации по профилактике нарушений

Правильная проверка контрольных точек геометрии кузова автомобиля является важным этапом в обслуживании и ремонте транспортных средств. Для обеспечения долговечности и безопасности автомобиля необходимо следовать ряду рекомендаций, которые помогут предотвратить нарушения геометрии кузова.

1. Регулярные осмотры и диагностика

Регулярные осмотры кузова автомобиля должны проводиться не реже одного раза в год. Это позволит выявить возможные деформации, трещины или другие повреждения на ранней стадии. Использование специализированного оборудования для диагностики геометрии кузова, такого как 3D-сканеры, поможет точно определить отклонения от нормы.

2. Правильная эксплуатация автомобиля

Соблюдение правил эксплуатации автомобиля значительно снижает риск повреждений кузова. Избегайте резких маневров, наездов на бордюры и других ситуаций, которые могут привести к деформациям. Также важно следить за состоянием подвески и колес, так как их неисправности могут негативно сказаться на геометрии кузова.

3. Качественный ремонт после ДТП

После аварий или столкновений необходимо проводить тщательную проверку геометрии кузова. Даже незначительные повреждения могут привести к серьезным последствиям, если не будут устранены. Используйте услуги квалифицированных специалистов, которые имеют опыт работы с восстановлением геометрии кузова и соответствующее оборудование.

4. Использование оригинальных запчастей

При замене деталей кузова рекомендуется использовать оригинальные запчасти или качественные аналоги. Некачественные детали могут не соответствовать стандартам и привести к нарушению геометрии кузова. Это особенно важно для элементов, отвечающих за безопасность, таких как крылья, двери и бамперы.

5. Обучение и повышение квалификации специалистов

Квалификация работников, занимающихся ремонтом кузова, играет ключевую роль в поддержании правильной геометрии. Регулярное обучение и повышение квалификации специалистов помогут им быть в курсе новых технологий и методов, что, в свою очередь, повысит качество выполняемых работ.

6. Учет климатических условий

Климатические условия также могут влиять на состояние кузова. В регионах с высокой влажностью или частыми перепадами температур необходимо уделять особое внимание защите кузова от коррозии. Регулярная полировка и нанесение защитных покрытий помогут сохранить целостность кузова и предотвратить его деформацию.

Следуя данным рекомендациям, владельцы автомобилей смогут значительно снизить риск нарушений геометрии кузова, что в свою очередь обеспечит безопасность и долговечность транспортного средства.

Вопрос-ответ

Как проверяется геометрия кузова?

Для проверки геометрии кузова в автосервисе используется специальный электронный штангенциркуль, погрешность измерений которого не превышает 0,1 мм. Взаимное расположение панелей кузова и силовых агрегатов оценивается с нескольких сторон, а затем замеры сопоставляются друг с другом.

Где найти контрольные точки кузова?

Данные по контрольным отметкам, а также расстоянию между ними, можно найти в руководствах по ремонту, издаваемых автопроизводителями. Дополнительно можно измерять места крепления элементов подвески, влияющих на развал-схождение, а также провести замеры положения колёс.

Как проверить геометрию кузова обычной рулеткой?

Как проверить геометрию кузова обычной рулеткой? Прежде всего, проверяем переднюю колею: измеряем расстояние от середины протектора переднего левого колеса до середины протектора правого переднего колеса. Затем таким же образом выполняем проверку задней колеи. Сверяем полученные данные с информацией завода-изготовителя.

Как проверить геометрию колес?

Проверка рулеткой. Вначале измерьте колесную базу справа и слева — расстояние между передней и задней ступицей. Цифры должны быть одинаковы. Затем уточните колею спереди и сзади — дистанцию от середины протектора правого колеса до середины протектора левого.

Советы

СОВЕТ №1

Перед началом проверки контрольных точек геометрии кузова, убедитесь, что автомобиль находится на ровной и стабильной поверхности. Это поможет избежать ошибок, связанных с наклоном или деформацией, которые могут повлиять на результаты измерений.

СОВЕТ №2

Используйте качественные инструменты для измерения, такие как лазерные уровни и специальные шаблоны. Это обеспечит более точные результаты и позволит выявить даже незначительные отклонения в геометрии кузова.

СОВЕТ №3

Регулярно проверяйте и калибруйте свои измерительные инструменты. Даже небольшие погрешности в инструменте могут привести к неправильным выводам о состоянии кузова, поэтому важно поддерживать их в идеальном состоянии.

СОВЕТ №4

Не забывайте о документации. Записывайте все результаты измерений и любые изменения, которые вы вносите в кузов. Это поможет вам отслеживать динамику состояния автомобиля и будет полезно при дальнейшем обслуживании или ремонте.
