Принцип работы автомобильных адаптивных фар и их разновидности

Адаптивные фары — важный элемент автомобилей, улучшающий видимость в темноте и повышающий безопасность на дороге. В отличие от традиционных, адаптивные системы освещения автоматически регулируют направление и интенсивность света в зависимости от условий движения, что помогает водителям ориентироваться в сложных ситуациях, таких как повороты или изменение дорожных условий. В этой статье рассмотрим принцип работы адаптивных фар, их разновидности и преимущества, чтобы читатели поняли, как эти технологии влияют на комфорт и безопасность вождения.

Что это такое

Для начала давайте разберёмся, что представляют собой адаптивные фары в автомобилях и чем они отличаются от обычного освещения.

Качественное освещение дороги играет ключевую роль в обеспечении безопасности и снижении вероятности дорожно-транспортных происшествий.

Современные автомобили должны учитывать несколько важных аспектов:

• Дополнительное освещение обочины для своевременного выявления пешеходов, животных и других препятствий.
• Водитель должен иметь возможность видеть дорогу на значительном расстоянии, чтобы успеть отреагировать, например, нажать на тормоза или выполнить манёвр.
• Свет не должен ослеплять водителей встречных автомобилей.
• При движении за пределами населённых пунктов, где отсутствует уличное освещение, яркость фар должна увеличиваться.

Традиционная система освещения включает в себя фары ближнего и дальнего света, которые переключаются между режимами, но направление их свечения остаётся неизменным. Дальний свет используется за городом, а ближний — в условиях плотного трафика.

Адаптивное освещение предполагает иной подход: оптика подстраивается под конкретные условия. Разработчики постоянно работают над усовершенствованием этой технологии, добавляя новые режимы.

Адаптивный свет автоматически адаптируется к условиям движения, учитывая скорость, повороты и уровень внешнего освещения. При повороте луч света следует за направлением руля.

На новые автомобили всё чаще устанавливаются адаптивные ксеноновые и биксеноновые фары, которые более эффективны по сравнению с традиционными системами.

Система адаптивного освещения состоит из трёх основных элементов:

• Специальные устройства, которые обрабатывают данные о положении и движении автомобиля. Они отслеживают углы, освещение, поведение и положение колес, а также данные с видеокамер и фиксируют продольное ускорение.
• Управляющий и контролирующий блок, куда поступает вся информация. Он обрабатывает данные и передаёт команды на исполнительные механизмы.
• Исполнительные механизмы, которые выполняют команды от блока управления.

Первые адаптивные фары, разработанные компанией Volkswagen, улучшали видимость при входе в повороты, направляя свет в зависимости от угла поворота.

Позже в адаптивную оптику были добавлены видеокамеры для регулировки и контроля световых лучей. Эти усовершенствования позволили системе автоматически изменять освещение, чтобы не ослеплять водителей встречных автомобилей.

Компании Valeo, Hella и AAL (All Automotive Lightning) продолжают развивать технологии адаптивного света и внедрять новые возможности.

Эксперты в области автомобильной техники подчеркивают, что адаптивные фары являются значительным достижением в сфере безопасности и комфорта вождения. Основной принцип их работы заключается в автоматической регулировке направления и интенсивности светового потока в зависимости от дорожной ситуации. Это достигается с помощью датчиков, которые отслеживают угол поворота руля, скорость автомобиля и даже наличие встречного транспорта.

Существует несколько видов адаптивных фар, включая системы с поворотными фарами, которые изменяют угол освещения при повороте, и фары с динамическим светом, которые могут затемнять определённые участки света, чтобы не ослеплять водителей встречных автомобилей. Такие технологии не только улучшают видимость в тёмное время суток, но и способствуют снижению числа аварий, что делает их важным элементом современных автомобилей.

Внешние световые приборы автомобиля. Курс ПДД РФ 2021

Автомобильные адаптивные фары представляют собой инновационное решение, которое значительно улучшает безопасность и комфорт вождения в темное время суток. Эксперты отмечают, что принцип их работы основан на автоматической регулировке направления и интенсивности светового потока в зависимости от условий движения. Это достигается благодаря использованию датчиков, которые отслеживают скорость автомобиля, угол поворота руля и наличие встречного транспорта.

Среди разновидностей адаптивных фар выделяются системы с поворотными модулями, которые изменяют угол освещения в зависимости от направления движения, и фары с динамическим управлением светом, которые могут затемнять определенные участки дороги, чтобы не ослеплять водителей встречных автомобилей. Такие технологии не только повышают видимость, но и уменьшают риск аварийных ситуаций, что делает их важным элементом современных автомобилей. Эксперты подчеркивают, что внедрение адаптивных фар становится стандартом в автомобильной промышленности, способствуя повышению безопасности на дорогах.

Как устроен и работает адаптивный свет

Закономерно и интересно узнать, как работают автомобильные адаптивные фары и на чём базируется их функционирование.

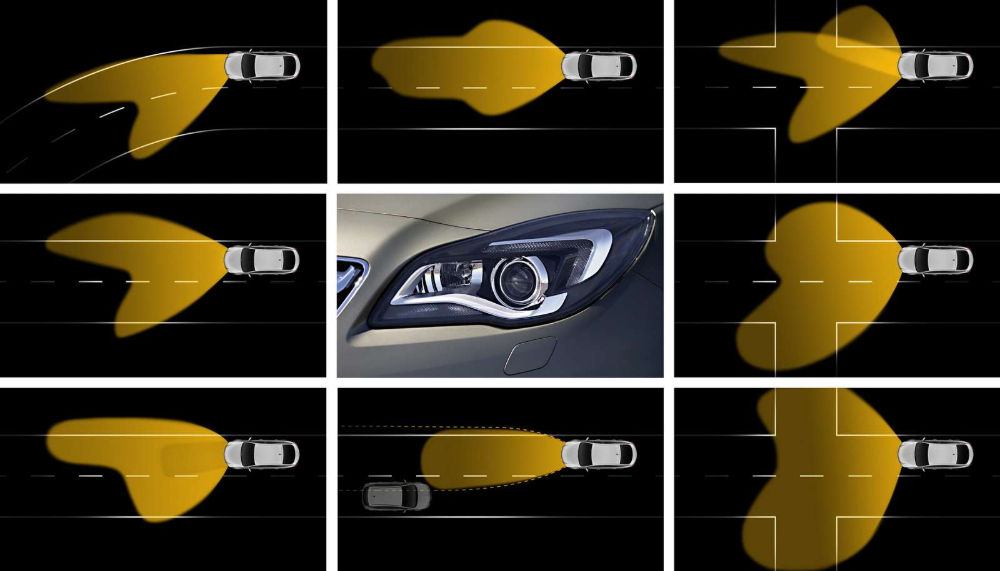

Вне зависимости от того, кто разрабатывает подобную оптику с технологией адаптации, все системы работают всегда примерно с одинаковым набором базовых возможностей.

1. Работа в городских условиях. Режим городского света активируется, когда транспортное средство движется со скоростью до 55 километров в час. Световые потоки отличаются ёмким распространением, имеют светотеневую черту с горизонтальным положением, направлена на небольшое расстояние. При обнаружении объектов во время вхождения в повороты подключаются дополнительные лампочки.
2. Просёлочная дорога. Этот режим актуален при езде за городом, когда скорость движения варьируется от 55 до 100 километров в час. Это классический вариант ближнего света. Но в случае с адаптивной технологией есть определённое отличие. Световой поток имеет некоторое смещение в правую сторону (если мы говорим про правостороннее движение), нежели в левую. Это необходимо для лучшего слежения за обочиной.
3. Режим автомагистрали. Такая функция включается при увеличении скорости авто до 100 километров в час и больше. Основной упор делается на повышенной дальности работы ближнего света, который включается для обеспечения дополнительной безопасности при движении.
4. Дальние фары. Никаких существенных отличий от классического дальнего света здесь нет. При этом водителю не приходится всякий раз переключаться на ближний. Управление реализуется с помощью адаптивных или вертикальных светотеневых граней.

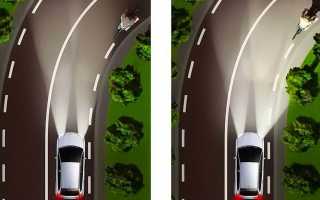

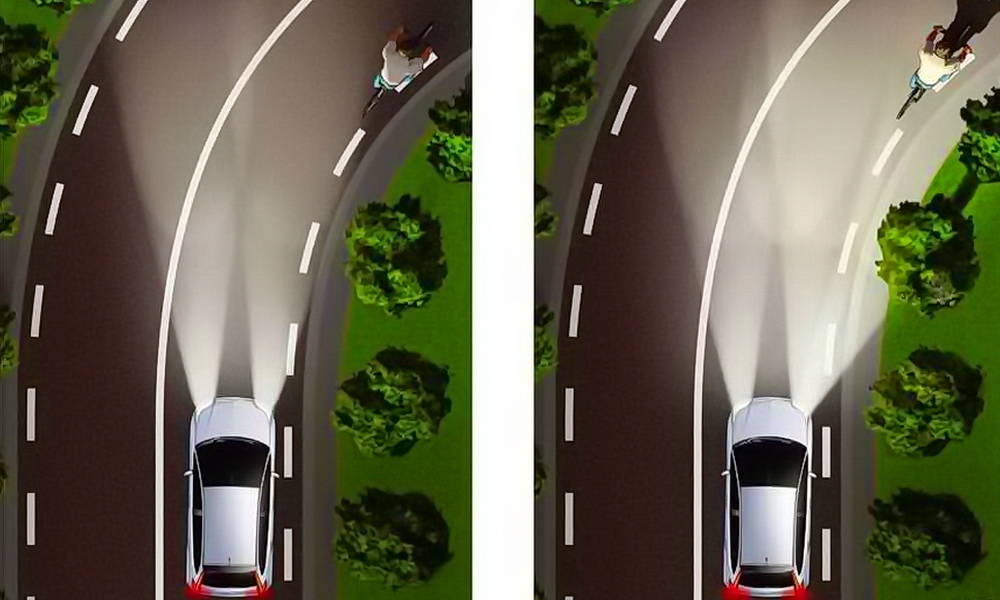

5. Адаптация в поворотах. Самая популярная функция, присутствующая практически на всех авто, где штатно стоит адаптивный узел фар. Модуль оптики способен менять угол разворота на 15 градусов. Изменение происходит в зависимости от скорости авто и направления поворота рулевого колеса.
6. Режим неблагоприятной погоды. В случае сильных осадков, снега или дождя, а также в тумане водителям стоит включить специальный режим. Его характерной особенностью является ёмкое светорассеивание. Снижается количество бликов и видимость на дороге улучшается.

Изменение угла наклона и поворота оптики обусловлено наличием в конструкции адаптивных фар специального электромоторчика повышенной точности работы.

Интересные факты

Вот несколько увлекательных фактов о работе автомобильных адаптивных фар и их различных типах:

1. Автоматическая настройка угла наклона: Адаптивные фары способны автоматически изменять угол наклона в зависимости от скорости автомобиля и положения руля. Это улучшает освещение дороги в поворотах, что делает вождение в темное время суток более безопасным.
2. Системы управления светом: Современные адаптивные фары оснащены датчиками, которые анализируют окружающую среду, включая уровень освещенности и наличие других автомобилей. На основе полученных данных фары могут автоматически переключаться между дальним и ближним светом, что помогает избежать ослепления водителей встречных автомобилей.
3. Разнообразие технологий: Существует несколько видов адаптивных фар, включая системы с поворотными линзами, лазерные фары и светодиодные матричные фары. Например, матричные фары могут содержать множество отдельных светодиодов, которые могут включаться и выключаться по отдельности, что позволяет создавать различные световые схемы и улучшать видимость, не ослепляя других участников дорожного движения.

Работа адаптивного освещения ксеноновых фар в VW Golf VII.

Разновидности систем

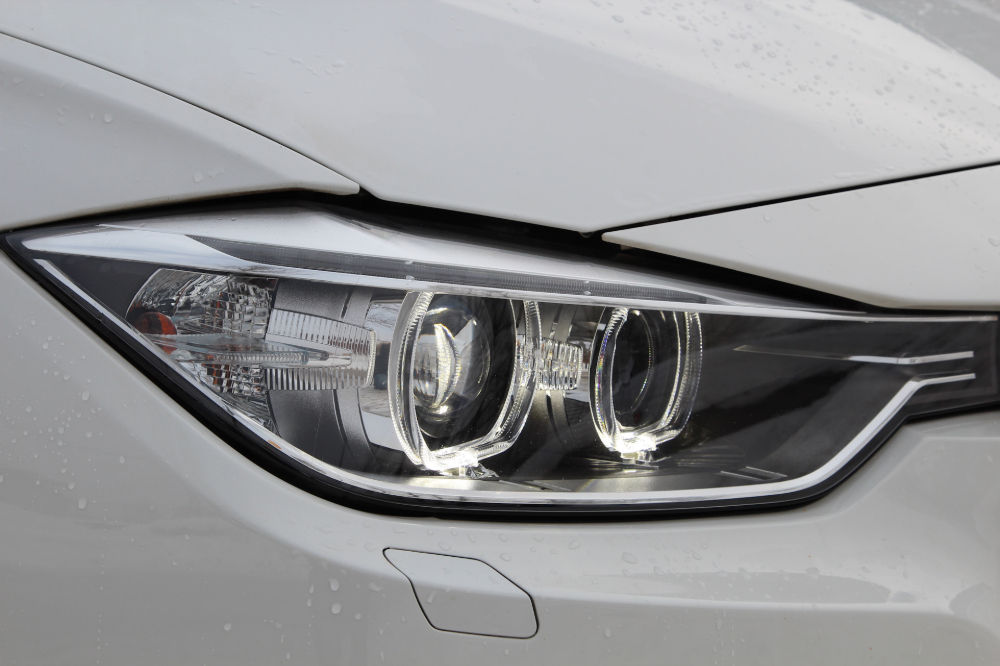

Когда речь идет о типах ламп, выделяются адаптивные светодиодные фары, биксеноновые и ксеноновые.

Основное разделение можно провести на две системы:

• AFS;
• AFL.

Рассмотрим каждую из этих систем подробнее, чтобы понять их суть, принципы работы и ключевые отличия в автомобильной адаптивной оптике.

AFS

На сегодняшний день наиболее популярной считается система AFS, которая была изначально разработана для немецкого автопроизводителя Volkswagen. Эта аббревиатура расшифровывается как Adapting Front Lighting System. В настоящее время данное обозначение стало общепринятым и используется для описания технологий различных производителей.

Система AFS функционирует на основе адаптивного изменения положения фар автомобиля в зависимости от условий эксплуатации и изменений на дороге. Специальный управляющий блок реагирует на угол поворота рулевого колеса. Компьютер отправляет сигналы на исполнительные механизмы, что позволяет корректировать направление света фар.

Каждая фара имеет свой установленный угол поворота. Для автомобилей, движущихся по правостороннему движению, внешняя фара имеет меньший угол поворота, в то время как внутренняя фара может поворачиваться на больший угол.

Корректировки производятся на основе данных, поступающих от основных датчиков, которые отслеживают положение руля, скорость автомобиля и курсовую устойчивость.

Одной из ключевых особенностей системы AFS является то, что она может работать только с биксеноновыми фарами.

К преимуществам AFS также относится возможность фар поворачиваться как в вертикальной, так и в горизонтальной плоскости. Это особенно важно на дорогах с холмистыми участками. При подъеме по склону свет направляется вниз, что предотвращает ослепление водителей встречных автомобилей. При спуске поток света поднимается, что улучшает видимость дороги перед водителем.

Что касается связи с системой курсовой устойчивости, то при активации ESP компьютер фиксирует, что система активна, и адаптивные фары отключаются, чтобы не реагировать на резкие движения рулевого колеса. Как только ESP отключается, адаптивные фары вновь начинают функционировать.

Современные фары, использующие систему AFS, обладают способностью реагировать на свет фар встречных автомобилей. При срабатывании специального датчика электромотор быстро опускает световой поток вниз на несколько градусов, чтобы избежать ослепления встречного транспорта. После того как автомобили разъедутся, оптика возвращается в исходное положение.

Как настроить свет в машине своими руками #Автолайфхак

AFL

Альтернативой системе AFS является AFL — модификация, расшифровываемая как Adaptive Forward Lightning. Эта система устанавливается на последние модели автомобилей Opel.

Основное отличие AFL — комбинированное адаптивное освещение. Узел изменяет положение фар при повороте рулевого колеса и активирует вспомогательные лампы. При высокой скорости принцип работы аналогичен AFS.

При снижении скорости до 70 км/ч и ниже включаются дополнительные лампы, расширяющие угол освещения. Это особенно полезно на узких участках дороги и при пересечении перекрестков.

В системах AFL дополнительные фонари расположены в левых и правых фарах и работают независимо. Например, при резком повороте вправо включается правая лампа, а при левом — левая.

Ключевые преимущества

Чтобы подвести некоторые итоги, стоит обратить внимание на преимущества, присущие адаптивным автомобильным фарам.

1. В большинстве адаптивных систем используются фары с саморегулирующимся механизмом. Это подразумевает наличие специального датчика, который способен изменять направление светового потока вниз по мере необходимости.
2. Улучшается прохождение поворотов. Это преимущество связано с тем, что адаптивная оптика реагирует на изменения положения рулевого колеса и колес автомобиля, следуя за движением машины.
3. Свет направляется непосредственно на дорожное покрытие, что помогает уменьшить риск ослепления водителей встречных автомобилей.
4. В конструкции адаптивных фар применяются датчики света, которые реагируют на свет от фар встречных машин. При обнаружении такого света электромотор опускает световой поток вниз, а затем возвращает его в исходное положение.
5. Система автоматически и быстро изменяет режим и интенсивность освещения обочины и дороги в зависимости от скорости движения и других факторов.
6. Повышается общий уровень безопасности при движении в сложных погодных условиях. Система адаптирует освещение под дождь, снег и туман, освобождая водителя от необходимости постоянно переключать режимы.
7. У водителей появляется больше возможностей заметить пешеходов, которые идут по обочине или пытаются перейти дорогу в неположенном месте. Это значительно снижает количество ДТП с трагическими последствиями.
8. Адаптивные фары помогают водителям быстрее и лучше реагировать на различные внештатные ситуации на дороге. У них больше времени и шансов для торможения, маневрирования или, наоборот, ускорения.
9. Согласно статистическим исследованиям, такие системы положительно влияют на общее количество ДТП, так как способны лучше их предотвращать.
10. Свет настраивается максимально быстро и точно в зависимости от конкретной дорожной ситуации. В ручном режиме водителю иногда не хватает времени для своевременного переключения.

Исходя из вышесказанного, можно утверждать, что адаптивная автомобильная оптика создана для повышения безопасности и комфорта водителей всех типов транспортных средств. Адаптивные фары оказывают положительное влияние не только на водителя автомобиля, на котором они установлены, но и на водителей встречных, попутных и следующих за ними машин.

Автомобильные производители стремятся к совершенствованию и модернизации всех систем, включая освещение. Они не собираются останавливаться на достигнутом. Основные усилия сосредоточены на снижении аварийности и предотвращении дорожно-транспортных происшествий. Адаптивные фары являются важным шагом на этом пути. Однако многое зависит и от самого водителя, его культуры вождения. Необходимо уважать не только себя, но и всех остальных участников дорожного движения, включая автомобилистов, мотоциклистов, велосипедистов и пешеходов.

Будущее адаптивных фар: тенденции и инновации

Адаптивные фары, которые уже стали стандартом для многих современных автомобилей, продолжают эволюционировать, и их будущее обещает быть еще более захватывающим. Одной из ключевых тенденций является интеграция технологий искусственного интеллекта (ИИ) и машинного обучения, что позволит фарам не только реагировать на изменения в дорожной обстановке, но и предсказывать их. Это может включать в себя анализ поведения других участников дорожного движения, а также оценку состояния дороги и погодных условий.

Одной из наиболее заметных инноваций в области адаптивных фар является использование светодиодов (LED) и лазерных технологий. LED-фары уже обеспечивают более высокую яркость и долговечность по сравнению с традиционными галогеновыми лампами, а лазерные фары обещают еще большую эффективность и дальнобойность. Лазерные технологии позволяют создавать более компактные и мощные источники света, которые могут адаптироваться к различным условиям, обеспечивая оптимальную видимость без ослепления встречных водителей.

Кроме того, в будущем можно ожидать более широкого применения систем, которые будут автоматически регулировать угол наклона фар в зависимости от скорости автомобиля и угла поворота руля. Это обеспечит более широкий и равномерный световой поток, что особенно важно при движении по извилистым дорогам или в условиях плохой видимости.

Также стоит отметить, что производители автомобилей активно работают над интеграцией адаптивных фар с другими системами безопасности, такими как системы помощи водителю и автономного вождения. Это позволит создать более комплексные решения, которые будут не только улучшать видимость, но и повышать общую безопасность на дороге.

Важным аспектом будущего адаптивных фар является их способность к самодиагностике и обновлению программного обеспечения. Это позволит не только поддерживать фары в оптимальном состоянии, но и внедрять новые функции и улучшения по мере их разработки. Таким образом, автомобилисты смогут получать доступ к самым современным технологиям без необходимости замены оборудования.

В заключение, будущее адаптивных фар выглядит многообещающим благодаря внедрению новых технологий и интеграции с системами безопасности. Эти инновации не только улучшат видимость на дороге, но и сделают вождение более безопасным и комфортным, что, безусловно, станет важным шагом вперед в автомобильной индустрии.

Сравнение адаптивных фар с традиционными системами освещения

Адаптивные фары представляют собой значительное усовершенствование по сравнению с традиционными системами освещения, которые обычно используют статические источники света. Основное отличие заключается в способности адаптивных фар изменять направление и интенсивность светового потока в зависимости от условий движения и окружающей обстановки. Это позволяет значительно улучшить видимость и безопасность на дороге.

Традиционные фары, как правило, имеют фиксированное положение и угол наклона, что ограничивает их эффективность в различных условиях. Например, при поворотах автомобиля световой поток остается направленным вперед, что может привести к недостаточной видимости на поворотах и в темных участках дороги. В отличие от этого, адаптивные фары могут поворачиваться вместе с рулем, обеспечивая освещение дороги в направлении движения. Это особенно полезно на извивающихся дорогах и в условиях плохой видимости.

Существует несколько типов адаптивных фар, включая системы, которые используют механические или электронные приводы для изменения угла наклона и направления светового потока. Некоторые из них могут также регулировать яркость света в зависимости от скорости автомобиля и условий освещения. Например, при движении по городу адаптивные фары могут автоматически уменьшать яркость, чтобы не ослеплять встречные автомобили, в то время как на трассе они могут увеличивать яркость для лучшей видимости.

Еще одним важным аспектом является использование технологий, таких как светодиоды (LED) и лазеры, которые позволяют создавать более компактные и эффективные источники света. Эти технологии обеспечивают более равномерное распределение света и меньшую потребность в энергии, что является важным фактором для современных автомобилей, стремящихся к повышению энергоэффективности.

В заключение, адаптивные фары представляют собой значительное улучшение по сравнению с традиционными системами освещения. Их способность адаптироваться к условиям движения и окружающей обстановке делает их важным элементом современных автомобилей, способствующим повышению безопасности и комфорта вождения.

Вопрос-ответ

Какие недостатки у адаптивных фар?

Работоспособность адаптивных светодиодных фар полностью зависит от сети датчиков и камер, к которым они подключены. Если какой-либо из этих датчиков — которые могут быть повреждены грязью, льдом или механическими повреждениями — выйдет из строя, это может нарушить работу адаптивной системы или привести к ее полному прекращению работы.

Как понять, адаптивные фары или нет?

Если у тебя в углу фары стоит проекторная лампа, у тебя есть оборудование для адаптивного освещения, но софт не включен. Обратите внимание, что у всех машин есть автоматический дальний свет. Это отдельно от адаптивного освещения.

Какие бывают типы автомобильных фар?

Фары современных автомобилей можно условно разделить на несколько основных типов: фары дальнего и ближнего света, противотуманные и специализированные дополнительные фары.

Советы

СОВЕТ №1

Изучите особенности адаптивных фар вашего автомобиля. Разные модели могут иметь различные функции, такие как автоматическая регулировка угла наклона или изменение интенсивности света. Ознакомьтесь с руководством пользователя, чтобы максимально эффективно использовать эти технологии.

СОВЕТ №2

Обратите внимание на условия эксплуатации адаптивных фар. В некоторых случаях, например, при сильном дожде или снегопаде, их эффективность может снижаться. Убедитесь, что фары всегда чистые и правильно настроены для оптимальной видимости.

СОВЕТ №3

Регулярно проверяйте состояние адаптивных фар и их компонентов. Если вы заметили, что фары не работают должным образом, обратитесь к специалисту для диагностики и ремонта. Это поможет избежать проблем с видимостью на дороге и повысит вашу безопасность.

СОВЕТ №4

При выборе нового автомобиля обратите внимание на наличие адаптивных фар в комплектации. Эти технологии могут значительно улучшить безопасность в ночное время и в сложных погодных условиях, поэтому стоит рассмотреть их как важный фактор при покупке.
