Автомобильный аккумулятор — ключевой компонент транспортного средства, влияющий на безопасность и комфорт вождения. Многие водители не обращают внимания на его состояние, что может привести к проблемам. В этой статье рассмотрим различные тестеры для автомобильных аккумуляторов, которые помогут выявить проблемы и предотвратить их. Правильный выбор тестера сэкономит на ремонте и продлит срок службы аккумулятора, обеспечивая надежность автомобиля.
Виды тестирующего оборудования
Аккумулятор — устройство, которое редко выходит из строя внезапно. Обычно его состояние ухудшается постепенно, и признаки старения проявляются незаметно:
- время зарядки сокращается, а разряд происходит быстрее;
- усиливается утечка тока;
- плотность электролита снижается.
Многие изменения можно зафиксировать с помощью специальных инструментов. Для определения ёмкости автомобильного аккумулятора используются тестеры различных типов. Эти устройства также измеряют уровень напряжения на электродах и выполняют другие аналогичные задачи. Для определения плотности электролита необходимы гидростатические приборы, так как электрические устройства не подходят. Приборы для измерения параметров аккумуляторов можно классифицировать следующим образом:
- мультиметры для бытового и промышленного использования;
- ареометры;
- нагрузочные вилки;
- универсальные устройства.
Теперь рассмотрим каждую категорию подробнее.
Эксперты в области автомобильной электроники отмечают, что выбор тестеров для аккумуляторов играет ключевую роль в поддержании работоспособности транспортных средств. Существует несколько основных разновидностей таких устройств. Первые — это простые тестеры, которые позволяют определить напряжение аккумулятора и его общее состояние. Они подходят для домашних пользователей и не требуют специальных знаний. Вторые — более сложные мультиметры, способные измерять не только напряжение, но и ток, а также сопротивление. Такие устройства часто используются профессионалами в автосервисах. Третий тип — это специализированные тестеры, которые могут проводить диагностику аккумуляторов с учетом их типа и состояния. Они обеспечивают более точные результаты и могут выявлять скрытые проблемы. Важно отметить, что правильный выбор тестера зависит от потребностей пользователя и уровня его технической подготовки.
Бытовые и промышленные мультиметры
Это электрические приборы, подразделяемые на аналоговые и цифровые. Но нужно понимать, что последний критерий касается исключительно способа вывода результатов измерений – на аналоговую шкалу или цифровой дисплей.
У аналоговых тестеров автомобильных аккумуляторов точность измерений далека от идеальной, поэтому они сегодня практически не выпускаются. Если даже вам достался в наследство такой прибор, лучше заменить его на современный цифровой.
Здесь вместо стрелок и шкал все данные выводятся в более привычном цифровом виде, с заданной точностью (вплоть до сотых и даже тысячных долей измеряемой величины).
Мультиметр представляет собой прибор, в котором сочетаются функции вольтметра, амперметра и омметра. С его помощью измеряют постоянный/переменный ток/напряжение, сопротивление, ёмкость, частоту и даже температуру в сети.
Существуют тестеры бытового и профессионального уровня для проверки аккумуляторных батарей. Последние отличаются расширенными возможностями, зачастую избыточными, если прибор используется в индивидуальных целях.
Читайте также:
Но и современные бытовые мультиметры обладают неплохим функционалом. В частности, широко распространены так называемые «пищалки» – мультиметры, способные определять наличие короткого замыкания в цепи и оповещать об этом с помощью писка.
Пользуются популярностью и модели, оснащаемые термопарой – разновидностью кабелей, способных замерять температуру на поверхности контактов.
Приведём небольшой рейтинг наиболее востребованных среди отечественных автомобилистов моделей мультиметров:

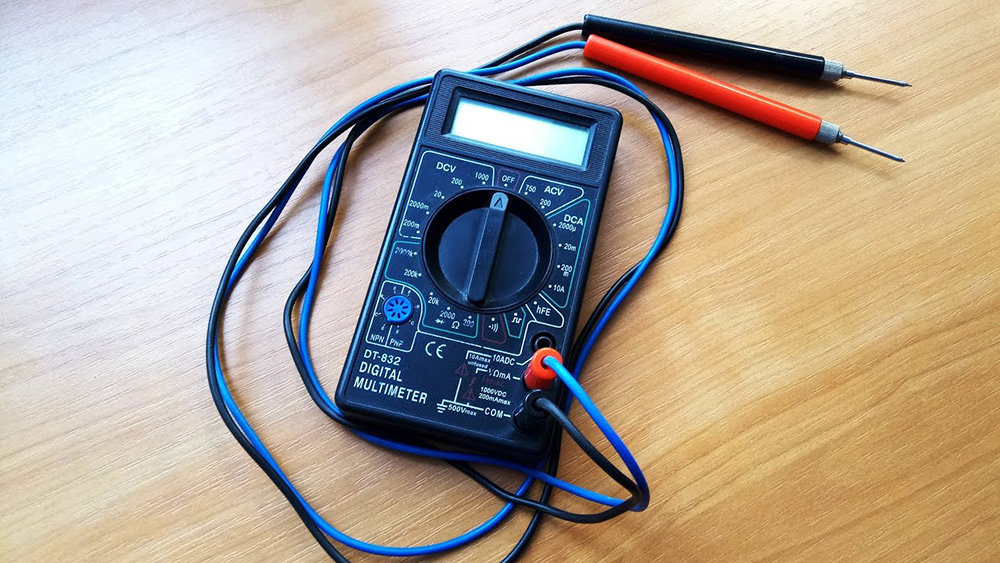

- DT-832/838 – достаточно функциональный прибор, не отличающийся высокой точностью измерений. Но для бытовых нужд погрешность измерения вполне достаточна. Основное же достоинство указанных моделей – бюджетность.
- Kemot KT30 – тоже относительно недорогой тестер для аккумулятора автомобиля, с примерно таким же уровнем цен, как у предыдущей модели. Основное отличие – использование вместо пальчиковых батареек аккумуляторов типа «Крона», а также более высокая точность измерений (уровень погрешности составляет 1.2%). В числе недостатков – низкий порог измерений, что не позволяет назвать этот прибор универсальным.
- UNI-T UT 60C представляет собой мультиметр, обладающий расширенным функционалом, включая возможность сохранения в энергонезависимой памяти результатов последних измерений. Среди других достоинств модели – прочный корпус, подсветка цифрового дисплея при работе в условиях недостаточной освещённости.
- Fluke 28-II – профессиональная модель, с функцией осциллографа, с расширенным температурным диапазоном эксплуатации. Обладает высокой точностью, надёжен, но стоит дольно дорого.
| Тип тестера | Описание | Преимущества | Недостатки |
|---|---|---|---|
| Нагрузочная вилка | Проверяет напряжение под нагрузкой, имитируя запуск двигателя. | Простая конструкция, низкая цена, надежный способ оценки состояния батареи. | Не показывает емкость батареи, может повредить слабую батарею. |
| Цифровой мультиметр | Измеряет напряжение, ток и сопротивление. | Многофункциональный, точные измерения, относительно недорогие модели. | Требует определенных знаний для интерпретации результатов, не всегда показывает состояние батареи под нагрузкой. |
| Тестер емкости | Измеряет емкость батареи в ампер-часах. | Точно определяет емкость, позволяет оценить степень износа батареи. | Высокая цена, более сложное использование, чем нагрузочная вилка. |
| Тестер с функцией проверки системы запуска | Проверяет напряжение, ток, сопротивление и систему запуска автомобиля. | Комплексный анализ состояния батареи и системы запуска, позволяет выявить проблемы в цепи. | Высокая цена, сложное использование. |
Интересные факты
Вот несколько интересных фактов о разновидностях тестеров для автомобильных аккумуляторов:
-
Разнообразие технологий: Тестеры для автомобильных аккумуляторов могут использовать различные технологии для оценки состояния батареи. Например, некоторые устройства применяют метод импульсного тестирования, который позволяет быстро и точно определить ёмкость аккумулятора, в то время как другие используют метод постоянного тока, который может дать более детальную информацию о внутреннем сопротивлении.
-
Функции диагностики: Современные тестеры могут не только проверять уровень заряда аккумулятора, но и диагностировать проблемы с системой зарядки автомобиля. Некоторые модели оснащены функцией анализа состояния генератора и стартерного устройства, что позволяет выявить потенциальные неисправности до того, как они приведут к поломке.
-
Интерфейсы и подключение: Многие современные тестеры для аккумуляторов имеют возможность подключения к смартфонам или компьютерам через Bluetooth или USB. Это позволяет пользователям получать детализированные отчеты о состоянии аккумулятора, а также хранить данные для дальнейшего анализа и сравнения, что особенно полезно для автосервисов и профессиональных механиков.
Ареометры для измерения плотности электролита
Ключевой характеристикой автомобильного аккумулятора является содержание свободных электронов и ионов металлов в электролите, что влияет на ёмкость батареи. Плотность электролита, отражающая соотношение воды и серной кислоты, также важна. Для её определения используется ареометр.
Принцип работы ареометра основан на гидростатическом законе Архимеда: жидкость с большей плотностью оказывает большее давление на объект на её поверхности. Обычный ареометр — это запаянная стеклянная трубка с измерительной шкалой. Существуют различные типы ареометров для измерения плотности разных жидкостей. Автомобильные ареометры требуют специального оборудования для забора жидкости из аккумулятора, состоящего из груши и пипетки. Извлечённый электролит помещается в стеклянную посуду, после чего в неё опускается ареометр.
По шкале на стенках прибора можно точно определить плотность батареи, что позволяет оценить уровень разряженности аккумулятора.
Поскольку электролит — химически активная жидкость (разбавленная серной кислотой), при работе с ареометром необходимо соблюдать меры безопасности: использовать защитные очки, резиновые перчатки и одежду, которую не жалко испачкать.
-
Читайте также:

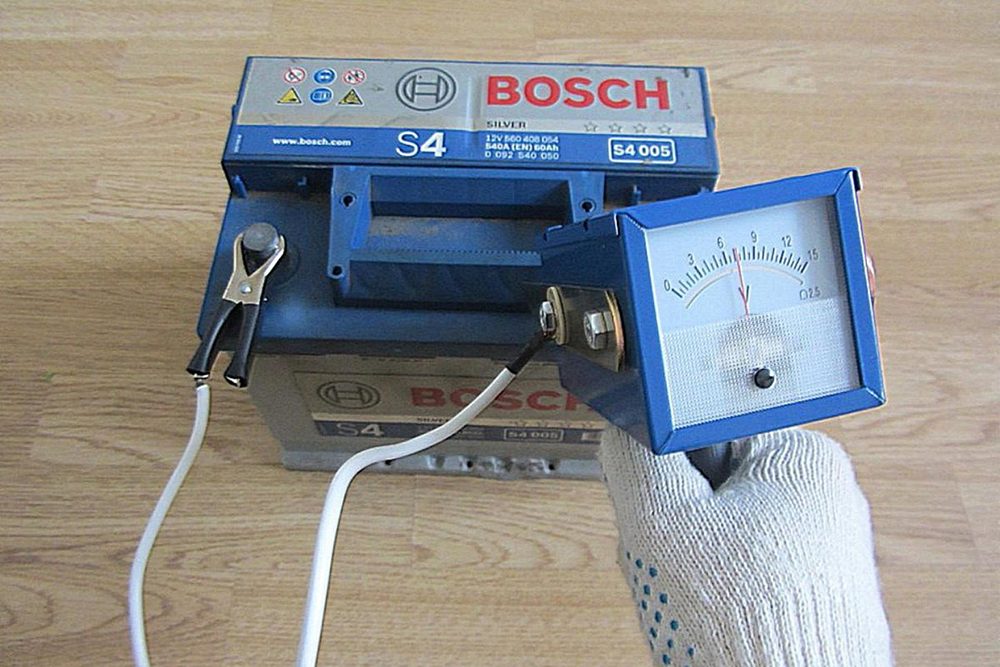

Нагрузочные вилки
Мультиметр в состоянии определить текущие характеристики аккумулятора, но не его состояние. Для этого используются специальные устройства, именуемые нагрузочными вилками. По существу, такой тестер АКБ автомобиля – это прибор для измерения напряжения (вольтметр) плюс нагрузочное сопротивление.
Более функциональные и продвинутые модели могут оснащаться амперметром, компонентой для измерения ёмкости, специальными насадками для измерения эквивалентного сопротивления конденсаторов и т. д.
Нагрузочные вилки заводского изготовления чаще всего имеют вид небольшого металлического ящика с ручкой, в котором расположены нагрузочные сопротивления, чаще всего – в виде спирали, а также вольтметр. Контакты последнего соединены с цилиндрическим стержнем и проводом, имеющим большую площадь сечения и зажим для подключения к батарее.
Алгоритм измерений с использованием нагрузочной вилки может быть разным. Упрощённый вариант выглядит следующим образом:
- Сначала производятся замеры напряжения на клеммных выводах АКБ без использования нагрузки. Для этого автомобиль после выключения мотора должен простоять примерно 5–7 часов. Такой же временной промежуток следует выбрать после полной зарядки аккумулятора. Клемма от провода прибора подключается к положительному электроду батареи, к отрицательной клемме следует прикоснуться стержнем нагрузочной вилки. Измеренное таким способом напряжение запоминают.
- Второй этап испытаний производится в режиме с полной нагрузкой, при этом длительность замыкания цепи не должна превышать 5 секунд. Под нагрузкой между контактными парами могут проскакивать искры – это нормальное явление, которого опасаться не стоит.
Показатели напряжения, полученные на второй стадии измерений, должны с небольшой погрешностью совпадать с паспортными данными аккумулятора. Если при проверке получено большое расхождение, можно говорить о потере ёмкости АКБ и готовиться к её замене.

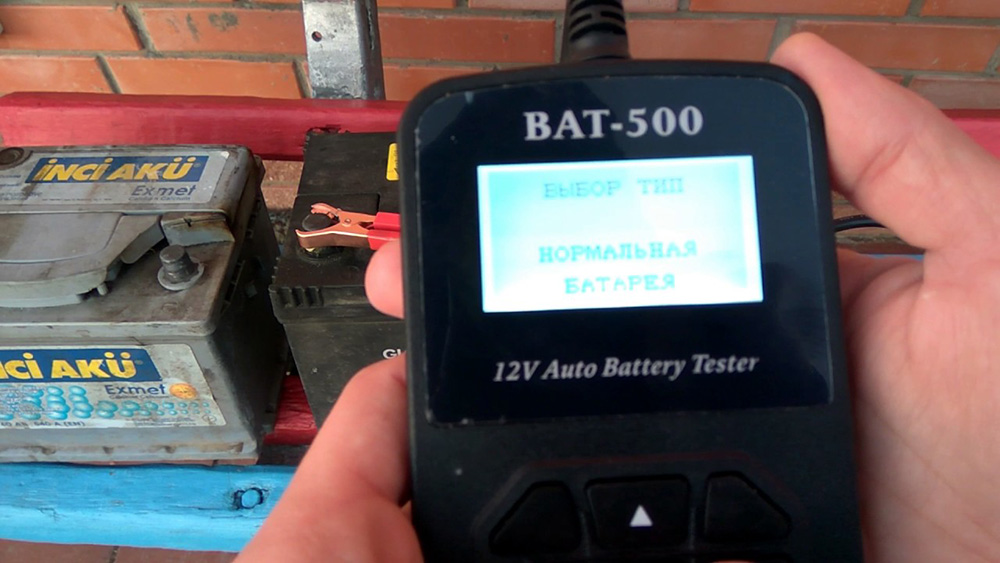

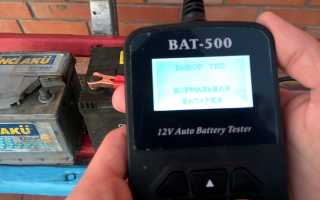

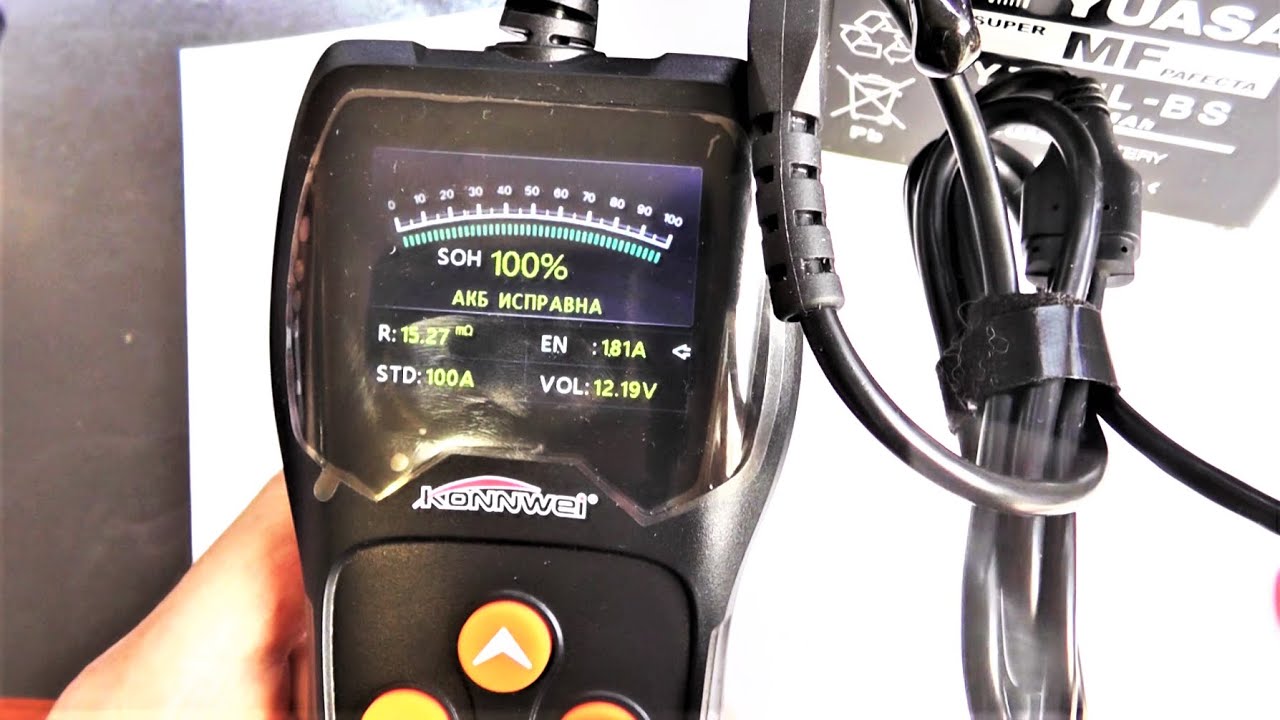

Универсальные приборы, измерители ёмкости
В паспортных характеристиках аккумуляторов указывается ёмкость в ампер-часах, что является ключевым показателем состояния батареи.
Со временем ёмкость аккумулятора снижается, что ухудшает его способность удерживать заряд. Это приводит к уменьшению времени работы до полной разрядки и увеличению времени зарядки. В итоге ресурс батареи истощается, и её необходимо заменить.
Для определения текущей ёмкости автомобильного аккумулятора используется универсальный тестер. Представляем ТОП-3 популярных моделей среди российских автомобилистов:
-
Читайте также:
- Кулон – отечественный тестер с доступной ценой и хорошим качеством. Измеряет ёмкость и напряжение, данные сохраняются в энергонезависимой памяти. Работает по принципу импульсного действия.
- Fluke – автоматический тестер ёмкости с высокой функциональностью. Измеряет ёмкость, внутреннее сопротивление, силу тока и напряжение на клеммах, а также температуру.
- Skat-T Auto – устройство для контроля ёмкости 12-вольтовых аккумуляторов с номинальной ёмкостью до 120 А*ч. Максимальная продолжительность измерения – 15 секунд.
При выборе тестера важно учитывать диапазон измерений модели, так как неправильно подобранный прибор может негативно сказаться на проверке состояния аккумулятора.
Техника безопасности
При проведении манипуляций с автомобильными аккумуляторами существует два фактора, определяющих уровень безопасности для автовладельца:
- работа с электролитом, химически активным веществом;
- возможность поражения электрическим током.
Рассмотрим опасность второго типа. Сила тока автомобильных аккумуляторов достигает значительных величин, и в случае поражения человеческий организм может получить следующие повреждения:
- термические ожоги разной степени выраженности;
- мышечные судороги;
- остановку сердца, прекращение дыхательной активности, отказ других внутренних органов.
Поэтому работа с аккумуляторами, зарядными устройствами и измерительными приборами требует обязательного соблюдения соответствующих правил ТБ: работать нужно в резиновых перчатках, следует также позаботиться о том, чтобы поверхность помещения была сухой, а обувь имела прорезиненную подошву.
Помещение, в котором проводятся работы, должно быть хорошо вентилируемым, иначе можно отравиться парами серной кислоты или даже получить ожоги дыхательных путей. Наконец, не следует допускать перегрева автомобильного аккумулятора, поскольку это чревато взрывом легковоспламеняемых паров.
Помните, что правильный и своевременный уход за АКБ позволит существенно продлить его ресурс.
-
Читайте также:
Инфракрасные и термографические камеры для диагностики
Инфракрасные и термографические камеры представляют собой современные инструменты, используемые для диагностики состояния автомобильных аккумуляторов. Эти устройства позволяют визуализировать распределение температуры на поверхности аккумулятора, что может быть критически важным для выявления проблем, связанных с его работой.
Основной принцип работы инфракрасных камер заключается в том, что они фиксируют инфракрасное излучение, испускаемое объектами в зависимости от их температуры. Это позволяет получить тепловую карту, на которой можно увидеть участки с повышенной температурой, что может указывать на наличие неисправностей, таких как короткое замыкание, перегрев или неравномерное распределение тока.
Термографические камеры могут быть особенно полезны при проведении профилактических осмотров аккумуляторов. Например, если аккумулятор перегревается, это может быть признаком того, что он неэффективно заряжается или разряжается. В таких случаях термографическая диагностика позволяет быстро выявить проблему и принять меры до того, как она приведет к серьезным последствиям, таким как выход аккумулятора из строя или даже возгорание.
Кроме того, использование инфракрасных камер позволяет проводить диагностику без необходимости физического контакта с аккумулятором, что делает процесс более безопасным и удобным. Это особенно важно в условиях, когда аккумуляторы находятся в труднодоступных местах или когда необходимо минимизировать риск повреждения оборудования.
Важно отметить, что для получения точных результатов термографической диагностики необходимо учитывать ряд факторов, таких как окружающая температура, условия освещения и состояние поверхности аккумулятора. Поэтому для достижения наилучших результатов рекомендуется использовать инфракрасные камеры в сочетании с другими методами диагностики, такими как измерение напряжения и тока, а также проверка состояния клемм и соединений.
В заключение, инфракрасные и термографические камеры являются мощными инструментами для диагностики автомобильных аккумуляторов. Их использование позволяет не только выявлять проблемы на ранних стадиях, но и значительно повышает безопасность и эффективность обслуживания аккумуляторных систем.
Вопрос-ответ
Какие два типа тестеров аккумуляторов существуют?
Электронные и цифровые тестеры аккумуляторов используются для проверки остаточной ёмкости аккумулятора. Большинство цифровых моделей оснащены ЖК-дисплеем, на котором результаты теста отображаются в понятном и удобном для чтения формате.
Каким прибором можно диагностировать аккумуляторную батарею?
Вольтметром или мультиметром измеряется падение напряжения. Если процедура выполняется несколько раз, между измерениями выжидается определенное время, чтобы батарея восстановилась. Полученные данные сопоставляются с параметрами, заявленными производителем АКБ для данного типа батареи и данной величины нагрузки.
Сколько должен показывать аккумулятор на тестере?
При нормальной работе напряжение должно находиться в пределах 12,5-13В. Исправный АКБ держит заряд несколько дней. Если он упал ниже 11,9—12В, батарея разряжена и скорее всего уже сульфатирована, а автомобиль может не завестись.
Как выбрать тестер аккумуляторов?
Цифровые тестеры аккумуляторов удобны в использовании и обеспечивают точные показания на ЖК-дисплее. Они идеально подходят для универсального использования и могут тестировать различные типы аккумуляторов, включая батарейки AA, AAA, C, D и 9 В. Аналоговые тестеры аккумуляторов, в свою очередь, используют стрелку для индикации уровня заряда аккумулятора.
Советы
СОВЕТ №1
Перед покупкой тестера для автомобильных аккумуляторов, определите, какие функции вам действительно нужны. Некоторые тестеры могут измерять только напряжение, в то время как другие предлагают дополнительные функции, такие как проверка емкости и состояния аккумулятора. Выбор подходящего устройства поможет вам избежать лишних затрат.
СОВЕТ №2
Обратите внимание на тип тестера. Существуют как аналоговые, так и цифровые модели. Цифровые тестеры обычно более точные и удобные в использовании, так как отображают результаты на экране. Однако аналоговые тестеры могут быть более надежными в условиях низких температур.
СОВЕТ №3
Проверьте совместимость тестера с вашим аккумулятором. Некоторые тестеры могут быть предназначены только для определенных типов аккумуляторов, таких как свинцово-кислотные или литий-ионные. Убедитесь, что выбранный вами тестер подходит для вашего автомобиля.
СОВЕТ №4
Не забывайте о регулярной проверке аккумулятора с помощью тестера. Это поможет вам выявить проблемы на ранней стадии и избежать неожиданных поломок. Рекомендуется проводить тестирование аккумулятора не реже одного раза в сезон, особенно перед зимним периодом.
