Стойка стабилизатора и тяга стабилизатора в чем разница

В автомобиле система подвески обеспечивает стабильность и управляемость. Стойка стабилизатора и тяга стабилизатора — важные компоненты, выполняющие разные функции и имеющие свои конструктивные особенности. В этой статье рассмотрим различия между стойкой и тягой стабилизатора, их назначение и влияние на характеристики автомобиля. Понимание этих аспектов поможет автовладельцам лучше ориентироваться в обслуживании и ремонте подвески, что повысит безопасность и комфорт эксплуатации транспортного средства.

Стабилизаторы поперечной устойчивости: функции, история применения, особенности установки

«Тяга стабилизатора», «стойка стабилизатора», «косточки», «линки» — как только не называют этот элемент автолюбители и опытные механики! Стабилизатор поперечной устойчивости — это, в общем, простая, но крайне важная деталь подвески, которая значительно улучшает характеристики автомобиля, особенно его управляемость. Мы обратились к специалистам компании NK, чтобы узнать, как функционирует этот узел, какие распространенные ошибки совершают механики при его установке и как долго он используется в серийных автомобилях.

Первый патент на стабилизатор поперечной устойчивости был выдан канадскому изобретателю Стивену Коулману из Фредериктона (Нью-Брансуик, Канада) в апреле 1919 года. До начала Второй мировой войны его изобретение не получило широкого распространения: автомобили того времени, как правило, имели рамную конструкцию и жесткие неразрезные мосты, что делало стабилизаторы ненужными. Однако с появлением независимой подвески конструкция Коулмана стала актуальной и востребованной.

Эксперты в области автомобилестроения подчеркивают важность понимания различий между стойкой стабилизатора и тягой стабилизатора. Стойка стабилизатора, как правило, представляет собой вертикальный элемент, который соединяет кузов автомобиля с поперечным стабилизатором, обеспечивая устойчивость при поворотах. Она помогает минимизировать крен кузова, что особенно важно для безопасности и управляемости автомобиля.

Тяга стабилизатора, в свою очередь, является горизонтальным элементом, который соединяет стабилизатор с подвеской. Она передает усилия от стабилизатора к колесам, что также способствует улучшению устойчивости. Эксперты отмечают, что правильная работа обоих компонентов критически важна для обеспечения комфортной и безопасной езды. Неправильная установка или износ этих деталей может привести к ухудшению управляемости и увеличению риска аварийных ситуаций. Поэтому регулярная проверка и замена этих элементов являются неотъемлемой частью технического обслуживания автомобиля.

https://youtube.com/watch?v=GEtMIzdzBxM

Как устроен стабилизатор

Стабилизатор представляет собой упругий элемент подвески, который обычно имеет П‑образную форму и работает на скручивание как торсион.

Стабилизатор устанавливается на подрамник (прикрепленный к кузову автомобиля) или раму посредством втулок и креплений. Свободные стороны напрямую или через тяги крепятся к элементам подвески (стойке амортизатора, рычагам, поворотному кулаку).

Тяги, работая совместно со стабилизатором, ограничивают ход подвески. Именно поэтому те из владельцев внедорожников, кто профессионально занимается ездой по пересеченной местности, снимают стабилизаторы со своих машин. Были на рынке и автомобили с функцией отключения стабилизатора поперечной устойчивости (например, Nissan Patrol GR). В современных премиальных и спортивных автомобилях устанавливаются электронно-управляемые стабилизаторы, которые в зависимости от выбранного режима езды меняют необходимое усилие демпфирования и, по сути, заменяют стабилизаторы.

Интересные факты

Вот несколько интересных фактов о стойке и тяге стабилизатора:

1. Функциональная разница: Стойка стабилизатора (или поперечная стойка) и тяга стабилизатора выполняют разные функции в подвеске автомобиля. Стойка стабилизатора соединяет левую и правую стороны подвески, обеспечивая устойчивость автомобиля при поворотах. Тяга стабилизатора, в свою очередь, соединяет стойку стабилизатора с кузовом или подвеской, передавая усилия и помогая контролировать наклон кузова.

2. Устойчивость и управляемость: Стойка стабилизатора играет ключевую роль в улучшении управляемости автомобиля, особенно на поворотах. Она помогает уменьшить крен кузова, что делает поездку более комфортной и безопасной. Тяга стабилизатора, хотя и менее заметна, также важна для правильной работы всей системы, так как она обеспечивает жесткость соединения.

3. Износ и замена: Оба компонента подвержены износу, но по-разному. Стойка стабилизатора может изнашиваться из-за постоянных нагрузок и колебаний, что приводит к ухудшению управляемости. Тяга стабилизатора может изнашиваться из-за коррозии или механических повреждений. Регулярная проверка и замена этих элементов важны для поддержания безопасности и комфорта при вождении.

https://youtube.com/watch?v=xXhC-y8WAzg

Как работает стабилизатор

Когда автомобиль входит в поворот, колеса, находящиеся снаружи относительно центра поворота, подвергаются значительным нагрузкам, как будто одно из колес наехало на неровность. В результате пружина и амортизатор сжимаются, а часть стабилизатора тянется за ними. В то же время противоположная сторона, вместе с пружиной и амортизатором, отдаляется от арки в вертикальной плоскости. В этот момент стабилизатор скручивается и стремится вернуться в свое первоначальное положение, выравнивая подвеску и кузов автомобиля.

Тяги в этом компоненте испытывают огромные нагрузки, которые возникают как от подрессоренных, так и неподрессоренных масс автомобиля, а также от сил, действующих при поворотах или преодолении неровностей. В последнем случае стабилизатор, совместно с пружиной, прижимает колесо автомобиля к дорожному покрытию.

Как определить неисправность тяги

В случае если стойка стабилизатора выработала свой ресурс, сигнализирует об этом, как правило, легкий стук в подвеске при проезде небольших неровностей. Проверить узел можно на подъемнике, используя гидравлическую стойку и делая упор на подвеску. Ухватившись за тягу, нужно покачать вверх и вниз.

Второй вариант точнее и применяется чаще. Доберитесь до стойки, когда автомобиль стоит на твердой поверхности; один человек поперечно раскачивает автомобиль, второй, прикасаясь к стойке, диагностирует ее целостность.

https://youtube.com/watch?v=aQkdoeXqtnk

Две основные ошибки при установке

Первая распространенная ошибка — это затягивание гаек без использования динамометрического ключа или пневмопистолета. Это может привести к вытягиванию резьбы, а при работе с пневмопистолетом существует риск прокрутки шарнира под нагрузкой, для которой он не предназначен.

Вторая ошибка заключается в том, что на некоторых моделях автомобилей, таких как Hyundai Getz, тяги необходимо устанавливать на определенные стороны. Это важный момент, так как неправильная установка может привести к тому, что шарнир тяги просто вырвется из своего посадочного места.

Современные автомобили с гидроподвеской и электронно-управляемыми амортизаторами могут вообще не иметь стабилизаторов поперечной устойчивости. Однако такие модели встречаются на рынке довольно редко.

Фото: Wikipedia.org; пресс-служба SBS Automotive

Выражаем благодарность техническим специалистам компании SBS Automotive (бренд NK) за содействие в подготовке данного материала.

Чем отличается тяга стабилизатора от стойки стабилизатора?

Стойка стабилизатора, а точнее стойки стабилизатора – это важные детали, входящие в состав подвески автомобиля. У них довольно много имён и названий .

Выяснив, за что отвечает стойка стабилизатора, водитель сможет не только распознать неполадку и приобрести деталь, но и самостоятельно установить ее. Стойки считаются самыми быстро ломающимися автозапчастями. Тяга выдерживает 20-80 тыс. км, в зависимости от стоимости и производителя. Строение стоек также разнообразно.

Основной ролью стабилизатора является то, что он не позволяет подвеске работать «как попало», а наоборот, не дает кузову авто крениться при поворотах и быстрых движениях. К кузову стабилизатор прикреплен стойками. Их конструкция позволяет стабилизатору двигаться в зависимости от нагрузки.

Более жесткий стабилизатор поперечной устойчивости, особенно передний, лишает независимую подвеску присущих ей достоинств, а задний стабилизатор поперечной устойчивости влияет на стабильность положения машины при прохождении извилистой дороги и поворачиваемость.

Однако бюджетные запчасти подвески часто ставят перед продажей автомобиля, так что и они имеют право на жизнь. Если причиной неисправности подвески стали именно стойки стабилизаторов, это можно назвать везением. И сами они стоят сравнительно недорого, и заменить их несложно, так что есть шанс отделаться малой кровью.

Как правильно тяга стабилизатора или стойка стабилизатора?

Тяги стабилизатора, также известные как стойки, служат для снижения кренов и колебаний автомобиля во время движения по поворотам. Они обеспечивают жесткую связь между рычагами подвески, включая амортизаторные стойки, и стабилизатором поперечной устойчивости транспортного средства.

Как еще называют стойки стабилизатора?

Стойка стабилизатора (линк) Стойка стабилизатора, — деталь подвески автомобиля, необходимая для крепления стабилизатора к рычагу, к стойке (амортизатору) или поворотному кулаку.

Линки – что такое линки или стойки стабилизатора в подвеске авто

Линки – Разнообразие

Тяги стабилизатора, втулки и стойки стабилизатора – это элементы, которые формируют узел, известный как стабилизатор поперечной устойчивости автомобиля. На сегодняшний день стабилизатор поперечной устойчивости стал важной частью практически любого легкового автомобиля, независимо от его класса и назначения.

Стабилизатор поперечной устойчивости предназначен для снижения горизонтального крена кузова автомобиля во время поворотов и активного маневрирования.

Стойки стабилизатора выполняют функцию крепления стабилизатора к кузову автомобиля или передним амортизаторам передней подвески типа «Макферсон». Они обеспечивают подвижное соединение между стабилизатором и ступицей или поворотным кулаком благодаря шарнирам. Часто стойки стабилизатора называют тягами стабилизатора или «линками», что происходит от английского слова «link».

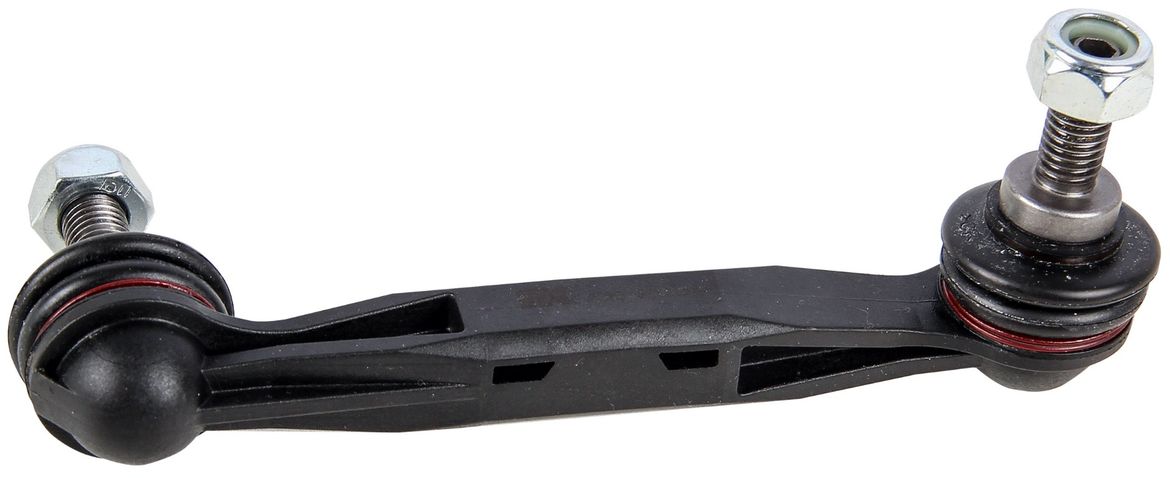

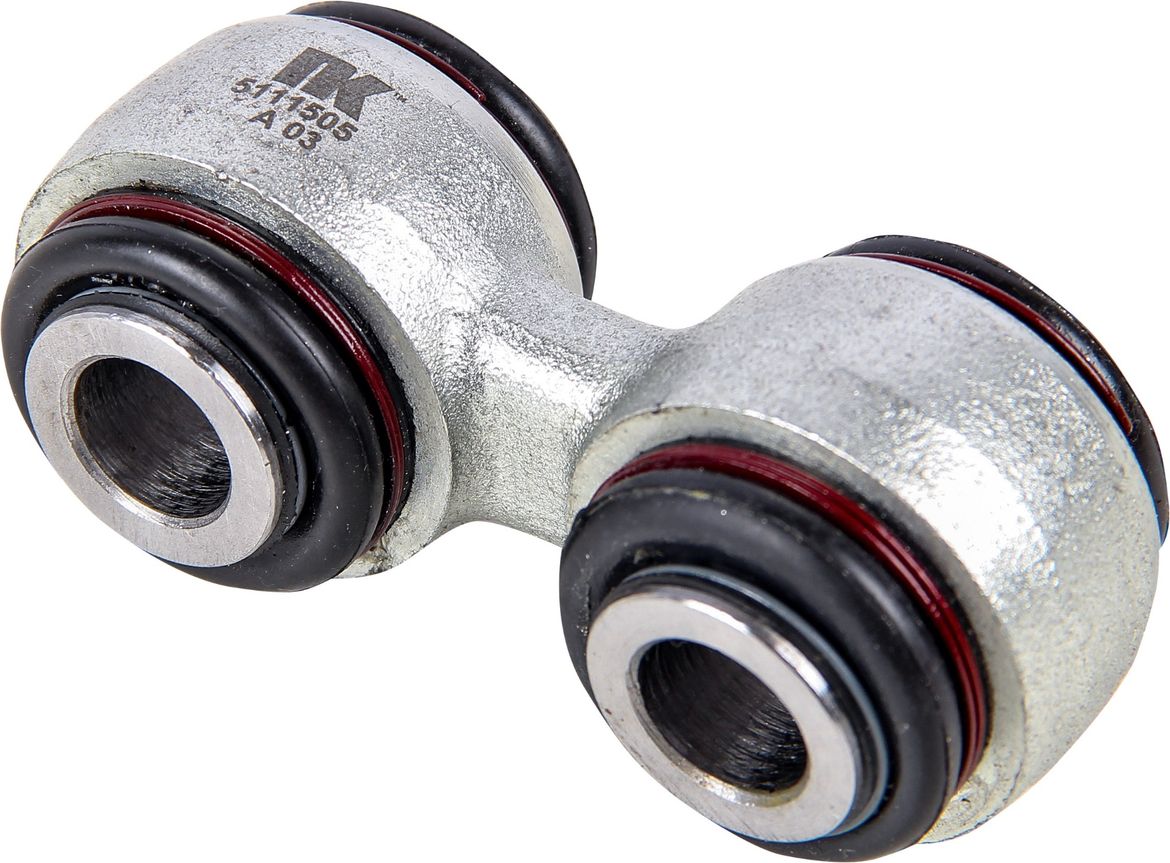

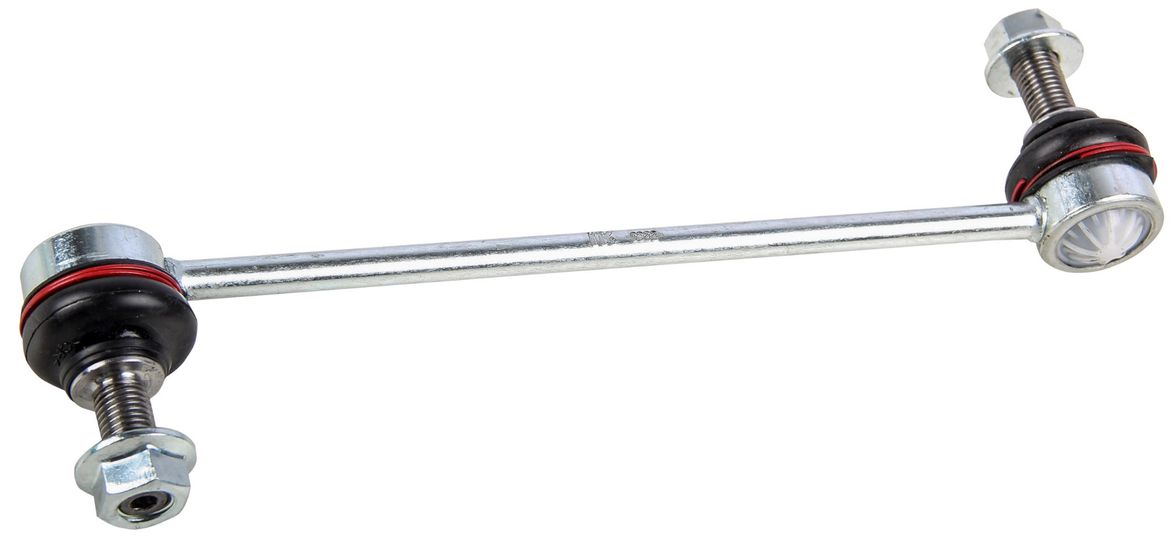

Как правило, стойка представляет собой тягу или шток длиной от 5 до 20 см. На обоих концах расположены шарниры, которые обеспечивают подвижное соединение. Конструкция может варьироваться: используются либо два шаровых шарнира, либо шарнир и резиновая втулка, либо две втулки, либо шарнир с одной стороны и резьба с другой. Обычно шарниры приварены к штоку под прямым или близким к нему углом. В некоторых автомобилях для изготовления тяги применяется специальный полимер. Такие пластиковые линейки встречаются в автомобилях Ford и по прочности не уступают металлическим аналогам.

В процессе эксплуатации автомобиля происходит износ шарниров стоек стабилизатора, в результате чего в них могут появляться люфты. Пробег автомобиля может варьироваться в зависимости от множества факторов — от прочности узла, заложенной при проектировании, до качества установленных деталей. Однако основное влияние оказывает состояние дорог, по которым ездит автомобиль, а также стиль вождения владельца.

Основным признаком износа стоек стабилизатора является целостность пыльника и наличие люфта в шарнире. О проблемах со стойками стабилизатора могут свидетельствовать стуки, возникающие в подвеске при проезде неровностей, а также ухудшение управляемости автомобиля. Проверить данную неисправность можно самостоятельно — достаточно покачать автомобиль в поперечном направлении. Если слышен глухой стук, это может указывать на люфт в шарнирах одной или нескольких стоек стабилизатора, которые необходимо заменить. Если есть возможность поднять автомобиль, люфт можно легко диагностировать, потянув за шарниры стойки стабилизатора. Если люфта нет, но при осмотре пыльников, защищающих шарнир, обнаружены повреждения (трещины, разрывы), это может предвещать выход из строя самой стойки, так как грязь и вода, попадающие в шарнир, способствуют его быстрому износу.

Стойки стабилизатора являются массовой продукцией производителей автокомпонентов, которые поставляют эти детали как на конвейеры автопроизводителей, так и в запасные части. Однако не все производители могут стать поставщиками для конвейера — только те, кто соответствует высоким стандартам качества и имеет авторизацию от автопроизводителя. Цены на такие стойки выше, чем на детали от неоригинальных производителей, но и срок службы таких компонентов, как правило, значительно дольше.

Для выбора стоек стабилизатора рекомендуется использовать электронные каталоги, доступные в онлайн или оффлайн магазинах. При выборе деталей важно обращать внимание на геометрические параметры. Как минимум, следует сверить внешний вид по схеме или фотографии. Иногда стойки стабилизатора могут отличаться между правой и левой стороной.

Рекомендуется заменять стойки стабилизатора с обеих сторон. Эти детали недорогие, и их одновременная замена в сервисе обойдется дешевле, чем замена по одной.

Влияние состояния стойки и тяги стабилизатора на безопасность автомобиля

Состояние стойки и тяги стабилизатора играет ключевую роль в обеспечении безопасности автомобиля и его управляемости. Эти компоненты подвески отвечают за стабилизацию кузова автомобиля при движении по неровным дорогам, а также при маневрировании. Их правильная работа позволяет избежать кренов и потери сцепления с дорогой, что особенно важно в условиях резкого поворота или экстренного торможения.

Стойка стабилизатора, как правило, представляет собой металлический элемент, который соединяет кузов автомобиля с подвеской, обеспечивая жесткость и устойчивость. Если стойка стабилизатора изношена или повреждена, это может привести к увеличению крена кузова, что негативно сказывается на управляемости. Водитель может заметить, что автомобиль становится менее предсказуемым в поворотах, а также увеличивается вероятность заноса.

Тяга стабилизатора, в свою очередь, соединяет стойку стабилизатора с рычагами подвески. Она также играет важную роль в передаче усилий, возникающих при движении автомобиля. Износ или повреждение тяги стабилизатора может привести к тому, что стойка не будет выполнять свои функции должным образом. Это может проявляться в виде стуков или посторонних звуков при движении, а также в ухудшении управляемости автомобиля.

Важно отметить, что оба компонента работают в тандеме, и их состояние напрямую влияет на безопасность. Например, если одна из деталей изношена, это может привести к неравномерному распределению нагрузки на подвеску, что в свою очередь может вызвать преждевременный износ других элементов, таких как амортизаторы или пружины. Поэтому регулярная проверка и замена стойки и тяги стабилизатора являются важными мерами по поддержанию безопасности автомобиля.

Кроме того, состояние этих компонентов может влиять на комфорт водителя и пассажиров. Изношенные стойки и тяги стабилизатора могут привести к увеличению вибраций и шумов в салоне, что делает поездку менее приятной. Поэтому важно не только следить за техническим состоянием автомобиля, но и обращать внимание на ощущения во время вождения.

В заключение, можно сказать, что стойка и тяга стабилизатора являются важными элементами подвески, которые влияют на безопасность и комфорт автомобиля. Регулярная диагностика и своевременная замена этих компонентов помогут избежать серьезных проблем и обеспечат надежность транспортного средства на дороге.

Вопрос-ответ

Стойка стабилизатора — это то же самое, что и тяга поперечной устойчивости?

Тяги стабилизатора поперечной устойчивости, также известные как тяги стабилизатора, помогают предотвратить чрезмерный крен в поворотах и обеспечивают устойчивость автомобиля, соединяя стабилизатор поперечной устойчивости с компонентами подвески.

Как по-другому называется стойка стабилизатора?

Их называют тяги стабилизатора, кронштейн, линк или «косточка».

Советы

СОВЕТ №1

При выборе запчастей для автомобиля всегда обращайте внимание на производителя. Качественные детали обеспечивают надежность и долговечность работы подвески, что особенно важно для стойки и тяги стабилизатора.

СОВЕТ №2

Регулярно проверяйте состояние стойки и тяги стабилизатора. Признаки износа могут включать стуки при движении по неровной дороге или ухудшение управляемости автомобиля. Раннее выявление проблем поможет избежать более серьезных поломок.

СОВЕТ №3

При замене стойки стабилизатора не забывайте также проверять и заменять тягу стабилизатора, если она изношена. Эти детали работают в паре, и замена только одной из них может привести к неравномерному износу и ухудшению характеристик подвески.
