Обгонная муфта генератора автомобиля — важный элемент, обеспечивающий стабильную работу электрической системы. Она позволяет генератору эффективно функционировать и предотвращает его повреждение при изменении оборотов двигателя. В статье рассмотрим принцип работы обгонной муфты, типичные неисправности, а также процесс ремонта и замены. Знание этих аспектов поможет своевременно выявлять проблемы и решать их самостоятельно, что сэкономит время и деньги на ремонте. В конце статьи будет видеоинструкция по проверке муфты, что упростит процесс.
Что такое муфта генератора: виды и конструктивные особенности
В легковых и малотоннажных автомобилях муфта свободного хода продолжает неподвижный шкив генератора. Она компенсирует вибрации, возникающие при вращении коленчатого вала, и позволяет быстро изменять обороты двигателя при резких изменениях нагрузки. Это обеспечивает генератору возможность «свободного хода».
Обгонная муфта генератора автомобиля играет ключевую роль в обеспечении стабильной работы электрической системы. Она позволяет генератору вращаться быстрее, чем двигатель, что предотвращает перегрузку и износ. При неисправности муфты могут возникнуть проблемы с зарядкой аккумулятора и работой электрооборудования. Эксперты рекомендуют регулярно проверять состояние обгонной муфты, обращая внимание на посторонние звуки и вибрации. Ремонт включает в себя диагностику, замену изношенных деталей и смазку. Важно использовать качественные запчасти и следовать рекомендациям производителя, чтобы обеспечить долговечность и надежность работы генератора. Профессиональный подход к ремонту поможет избежать серьезных поломок и продлить срок службы автомобиля.
Механизмы свободного движения бывают двух видов:
- муфты свободного хода — устройства, которые благодаря особому сцеплению вращаются только в прямом направлении;
- обгонно-реверсивные муфты генератора, которые вращаются в одном направлении и могут незначительно смещаться в обратном нормальному движению.
Такие механизмы свободного движения не являются взаимозаменяемыми, поэтому при замене подбирают соответствующий транспортному средству тип изделия. Однако конструктивные особенности у муфт обоих видов схожи и имеют общие поломки и неисправности.
| Неисправность обгонной муфты генератора | Признаки неисправности | Методы ремонта/замены |
|---|---|---|
| Износ подшипников | Свист, гул, вибрация со стороны генератора, нехарактерный шум при работе двигателя на холостом ходу или при увеличении нагрузки | Замена подшипников (если возможно), замена обгонной муфты в сборе |
| Износ роликов/пружин | Проскальзывание ремня генератора, нестабильная зарядка аккумулятора, слабый заряд аккумулятора | Замена обгонной муфты в сборе |
| Заедание роликов | Гул, скрип, неравномерное вращение ротора генератора, перегрев генератора | Замена обгонной муфты в сборе |
| Повреждение корпуса муфты | Визуальные повреждения корпуса, течь смазки | Замена обгонной муфты в сборе |
| Износ зубчатого венца | Проскальзывание ремня генератора, нестабильная работа генератора | Замена обгонной муфты в сборе |
| Заедание механизма свободного хода | Генератор не отключается при выключенном двигателе, повышенный расход топлива | Замена обгонной муфты в сборе |
Интересные факты
Вот несколько интересных фактов о обгонной муфте генератора автомобиля и ее ремонте:
-
Функция обгонной муфты: Обгонная муфта генератора, также известная как свободный ход, позволяет генератору продолжать вращаться, даже когда двигатель автомобиля замедляется или останавливается. Это предотвращает повреждение генератора и его приводного ремня, а также снижает нагрузку на двигатель, что способствует более плавной работе системы.
-
Признаки неисправности: Одним из основных признаков неисправности обгонной муфты является появление посторонних звуков, таких как скрежет или свист, особенно при запуске двигателя или при его остановке. Также может наблюдаться снижение мощности генератора, что приводит к недостаточной зарядке аккумулятора.
-
Ремонт и замена: Ремонт обгонной муфты часто нецелесообразен, так как это сложный процесс, требующий специального оборудования. Обычно рекомендуется заменить всю муфту или генератор целиком. Однако, если вы решите отремонтировать, важно использовать качественные запчасти и следовать инструкциям производителя, чтобы избежать повторных поломок.
Муфта свободного хода генератора состоит из следующих элементов:
- пластиковый корпус
- катушка
- внешняя обойма
- пружина
- поршень
- внутренняя обойма
- пружинный ограничитель
- ведущая шестерня
- вал якоря стартера

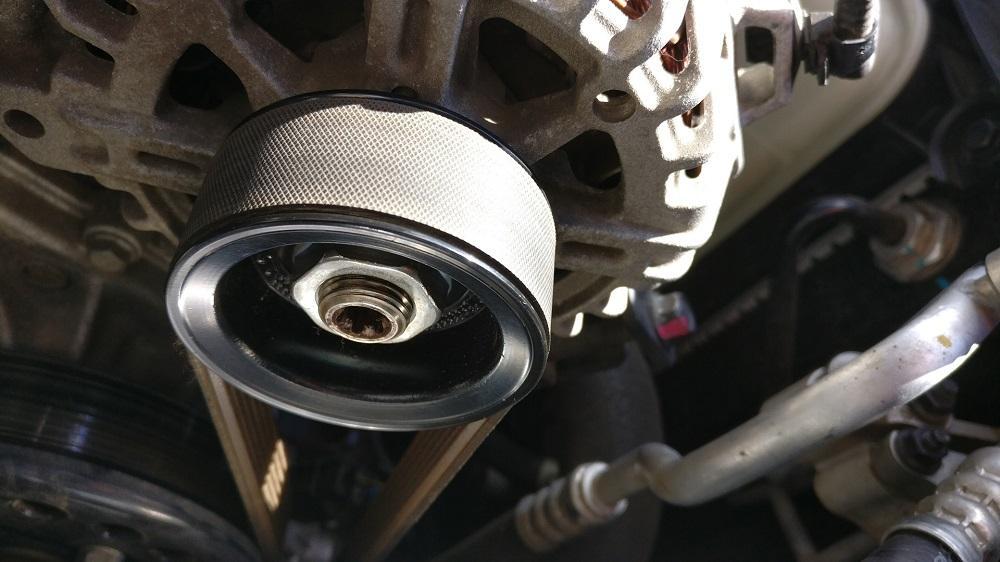

Обгонная муфта: принцип работы
В отличие от автомобилей старой конструкции с неподвижным шкивом, современные транспортные средства с механизмом свободного хода генераторов увеличивают полезный срок использования ремня генератора, что существенно снижает его естественный износ.
Скорость вращения коленвала на протяжение рабочего цикла не равномерна — количество оборотов регулируется трансмиссией и изменением положения педали «газа».
Изменения крутящего момента передаются на шкив ремнем ГРМ. Шкив вращается по инерции и не сразу реагирует на изменение крутящего момента, передаваемого ремнем. При снижении оборотов ремень замедляется, а шкив еще не успел сбросить инерционный момент – и между ними происходит взаимодействие. Высокая температура при трении подвижных частей разрушает ремень ГРМ. Механизм свободного движения компенсирует это состояние следующим образом:
Внутренняя втулка жестко связана с роторным валом, тогда как наружная обеспечивает сцепление со шкивом. При разгоне и увеличении числа оборотов прижимные ролики зацепляются друг с другом, и муфта передает равномерный крутящий момент на ротор генератора.
При торможении и падении количества оборотов двигателя ролики размыкаются. Наружная втулка снижает число оборотов, а внутренняя продолжает движение. Ремень генератора и его шкив двигаются независимо друг от друга, а это значительно снижает нагрузку на ремень.
Читайте также:
Типичные неисправности механизма свободного движения и методы их диагностики
Обгонная муфта подвержена износу, механическим повреждениям, загрязнениям и последствиям некачественного обслуживания генератора.
Как определить, что шкив свободного хода вышел из строя:
- при запуске мотора появляется шум;
- в процессе эксплуатации транспортного средства от ремня генератора исходят щелчки;
- сам ремень движется рывками и вибрирует.
Визуальная и аудиальная диагностика без демонтажа
- Запускаем двигатель на холостом ходу. Активная работа натяжителя ременной передачи указывает на неисправность муфты.
- Увеличиваем обороты до 2000 и выключаем двигатель. Жужжащий или свистящий звук может свидетельствовать о проблемах с подшипниками. Треск указывает на износ муфты.

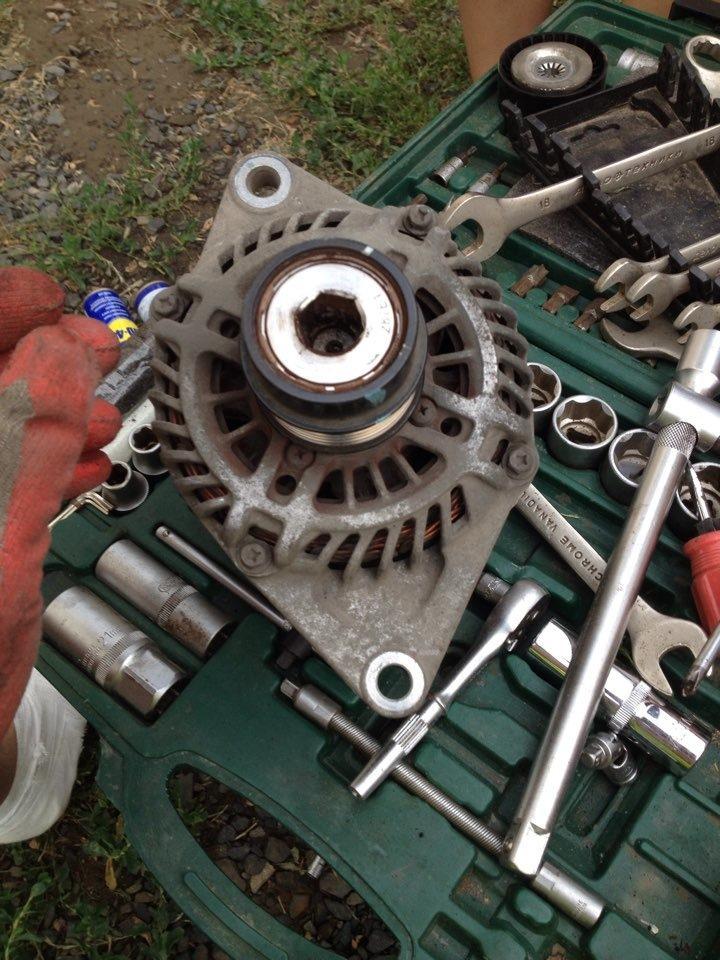

Методы диагностики демонтированной муфты
После того, как методы визуальной диагностики показали наличие неисправности, демонтируем муфту. При ближайшем рассмотрении нужно заблокировать внутреннюю обойму, а внешнее кольцо – прокрутить по ходу его естественного движения при работе в системе или в обратном направлении.
Если внутренняя обойма движется – муфта изношена. Если внешнее кольцо не крутится в направлении, обратном движению ремня генератора – шкив неисправен.
Обгонно-реверсивные механизмы свободного движения при проверке должны пружинить, если внешнему кольцу задано направление прямого вращения привода, и свободно вращаться в обратном направлении. При нарушении хода муфта подлежит замене.

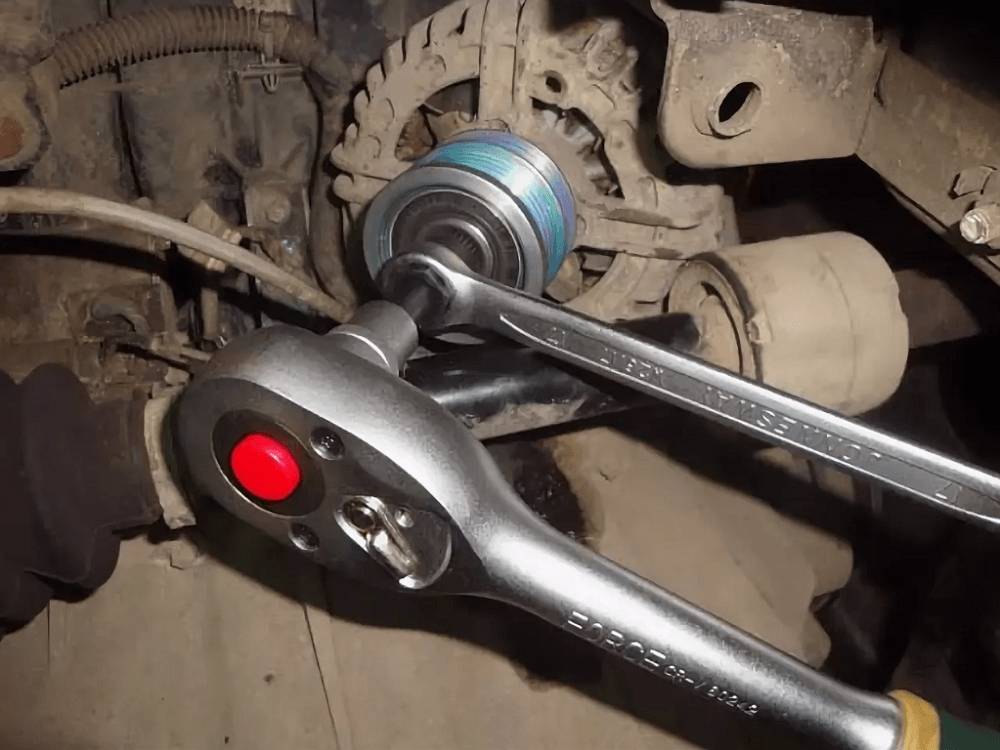

Пошаговая инструкция по замене механизма свободного движения
Замена обгонной муфты возможна как в сервисе, так и самостоятельно. При диагностике муфты важно проверить состояние генератора — может потребоваться замена якоря или других деталей. Крепеж механизма свободного движения скрыт под защитным колпачком и находится под болтом с потайной головкой, для работы с которым нужен специальный ключ.
- Снять минусовую клемму аккумулятора.
- Удалить защитный кожух двигателя.
- Снять ремень генератора.
- Демонтировать генератор.
- Открутить муфту.
- Установить новую муфту, защитный колпачок и крышку.
- Повторить шаги 1-4 в обратном порядке.
Ремонт обгонной муфты часто нецелесообразен из-за ее невысокой стоимости. В некоторых случаях возможен мелкий ремонт, например, замена вкладышей или роликов.
Процесс ремонта требует заклинивания роликов и правильной соосности деталей для корректной работы механизма. Техническая сложность этих процессов делает ремонт муфты невыгодным.
-
Читайте также:
Средний срок службы обгонной муфты составляет около 100 000 км пробега. При интенсивной эксплуатации в сложных условиях этот срок может сократиться. Если заметили признаки неисправности механизма свободного движения, важно провести диагностику генераторного узла и заменить изношенные детали.
Замена муфты несложна, но неопытным водителям рекомендуется обратиться в автосервис.
Советы по профилактике и уходу за обгонной муфтой генератора
Обгонная муфта генератора — это важный элемент, который обеспечивает правильную работу системы зарядки автомобиля. Чтобы продлить срок службы этой детали и избежать дорогостоящего ремонта, необходимо соблюдать несколько простых правил по профилактике и уходу.
Регулярная проверка состояния муфты: Периодически осматривайте обгонную муфту на наличие видимых повреждений, таких как трещины или износ. Если вы заметили какие-либо изменения в ее состоянии, рекомендуется провести диагностику в сервисном центре.
Контроль за натяжением ремня: Неправильное натяжение ремня генератора может привести к перегреву обгонной муфты и ее преждевременному выходу из строя. Убедитесь, что ремень натянут правильно, и при необходимости отрегулируйте его натяжение.
Замена масла: Если ваш автомобиль оборудован системой смазки, следите за уровнем и состоянием масла. Загрязненное или старое масло может негативно сказаться на работе обгонной муфты. Регулярно меняйте масло в соответствии с рекомендациями производителя.
Избегайте перегрузок: Не перегружайте генератор, так как это может привести к повышенному износу обгонной муфты. Следите за электрическими потребителями в автомобиле и старайтесь не включать слишком много устройств одновременно.
Проверка электрической системы: Убедитесь, что система зарядки работает корректно. Неправильная работа генератора может привести к перегреву обгонной муфты. Регулярно проверяйте аккумулятор и проводку на наличие повреждений.
-
Читайте также:
Профессиональная диагностика: Если вы заметили необычные звуки или изменения в работе генератора, не откладывайте визит в сервисный центр. Профессиональная диагностика поможет выявить проблемы на ранней стадии и предотвратить серьезные поломки.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы обгонной муфты генератора и обеспечить надежную работу электрической системы вашего автомобиля.
Вопрос-ответ
Можно ли починить обгонную муфту генератора?
К сожалению, ремонт обгонной муфты невозможен или чреват заклиниванием в недолгом будущем. Поэтому, если у Вас случилась такая неприятность, то только замена. Замену обгонной муфты лучше производить в профильной мастерской, так как для этого необходим специальный съемник (инструмент).
Что будет, если выйдет из строя обгонная муфта?
Последствием этой поломки может стать серьезная деформация вала генератора, а также механическое повреждение узла привода. Отличие обгонной муфты от обычного шкива заключается в том, что между внутренним и внешним кольцами детали установлены подшипники со стопорными механизмами и элементами вращения.
Советы
СОВЕТ №1
Перед началом ремонта обгонной муфты генератора обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические рекомендации и особенности, которые помогут избежать ошибок в процессе ремонта.
СОВЕТ №2
При снятии обгонной муфты используйте качественные инструменты и следуйте последовательности действий, чтобы не повредить другие компоненты генератора. Неправильное обращение может привести к дополнительным затратам на ремонт.
СОВЕТ №3
Проверьте состояние подшипников и других деталей генератора во время ремонта обгонной муфты. Если они изношены, замените их сразу, чтобы избежать повторных поломок в будущем.
СОВЕТ №4
После завершения ремонта обязательно протестируйте генератор на работоспособность. Убедитесь, что обгонная муфта функционирует корректно, и нет посторонних шумов или вибраций, которые могут указывать на проблемы.
