Линейный вход (AUX) на магнитоле JVC KD-G227

Магнитола досталась мне вместе с машиной от предыдущего владельца. Это обыкновенный CD-ресивер, в котором кроме радио и проигрывателя компакт-дисков нет ничего. Благо магнитола поддерживает диски с файлами MP3 и WMA, однако в сегодняшнем моем компьютере нет даже пишущего привода. Все таки диски уже давно уходят в прошлое. Сама магнитола в целом неплохая, с хорошим усилителем. Менять ее не очень хотелось, к тому же лишних денег под рукой не было. Сразу начал думать как реализовать линейный вход на данной магнитоле, чтобы подключать к ней свой смартфон и спокойно слушать музыку с потоковых сервисов.

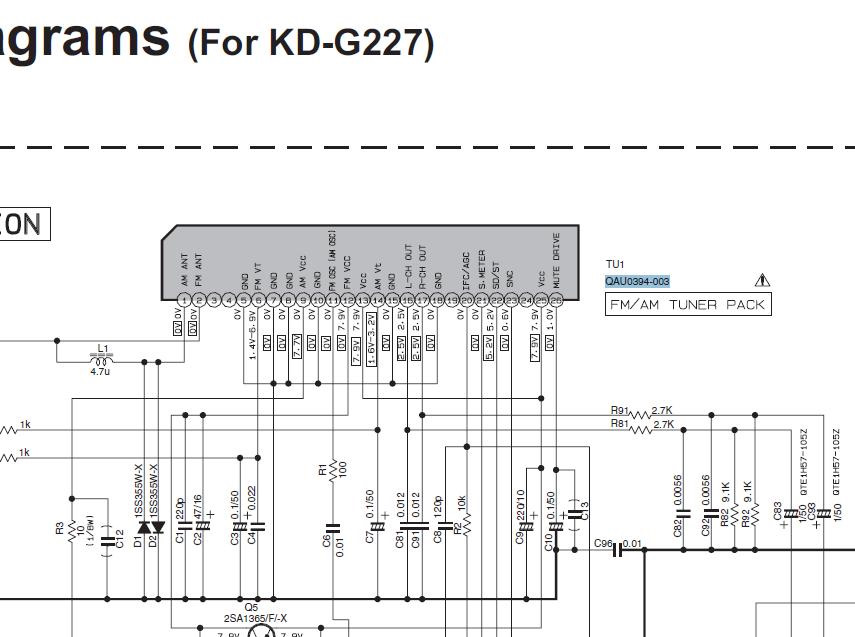

На просторах интернета была найдена схема, по которой была определена разводка левого и правого канала от микросхемы тюнера на вход усилителя.

На схеме мы видим, что 16 и 17 нога микросхемы — это выход звука с тюнера, сюда мы и будем подключаться.

Но как бы нам сделать так, чтобы на магнитоле можно было сделать линейный вход и вместе с тем сохранить радио? На тех же просторах интернета владельцы данных магнитол просто советуют подпаяться параллельно к контактам микросхемы и якобы в таком виде у них работает радио, а при подключении внешнего источника звука — магнитола начинает брать звук с него. Эта идея не совсем хорошая, поскольку в ней у вас на подключенном источнике звука будет параллельно наседать сам тюнер, что в свою очередь будет вносить искажения в звуковой сигнал, плюс на заднем фоне будет слегка слышно радио. Я уж молчу о том, что при таком подключении магнитолу иногда начинает колбасить и она в свой звуковой тракт начинает сыпать щелчками, музыка с телефона при этом не играет и телефон думает, что к нему ничего не подключено и воспроизводит звук со своего динамика.

Для правильной реализации мной было принято решение разорвать связь между звуковыми контактами микросхемы тюнера и контактами входа усилителя, подпаяться туда проводами и сделать переключатель, который в одном положении будет на вход усилителя выводить сигнал с микросхемы тюнера, а в другом положении — с внешнего источника звука.

На AliExpress мной были заказаны: гнездо Jack 3.5 и кнопка от гитарной педали 3PDT, которая будет использоваться в качестве переключателя источника звука.

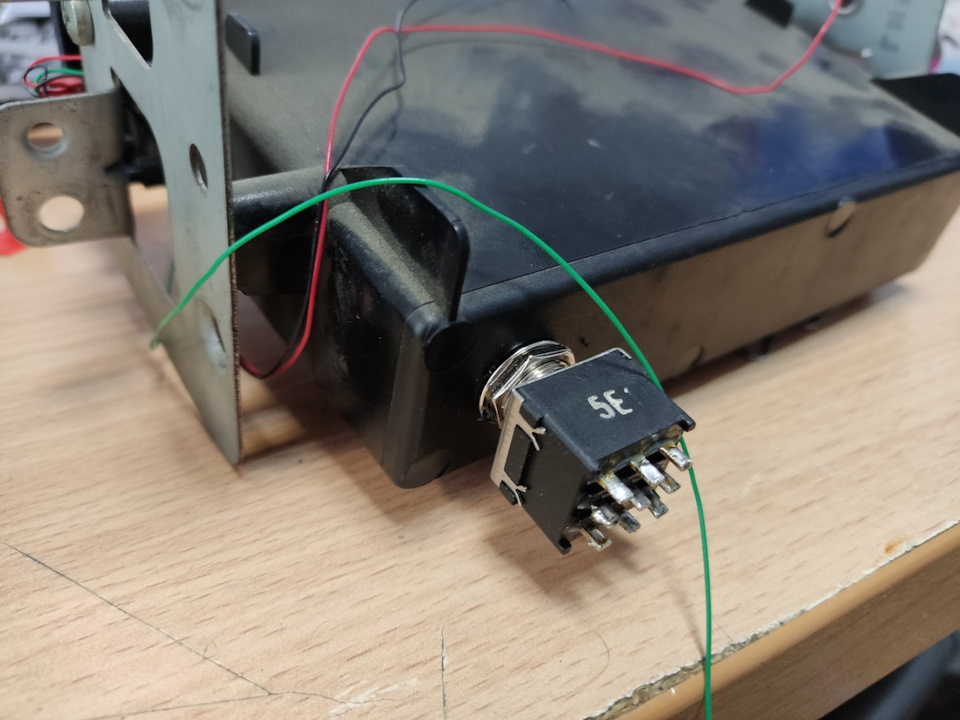

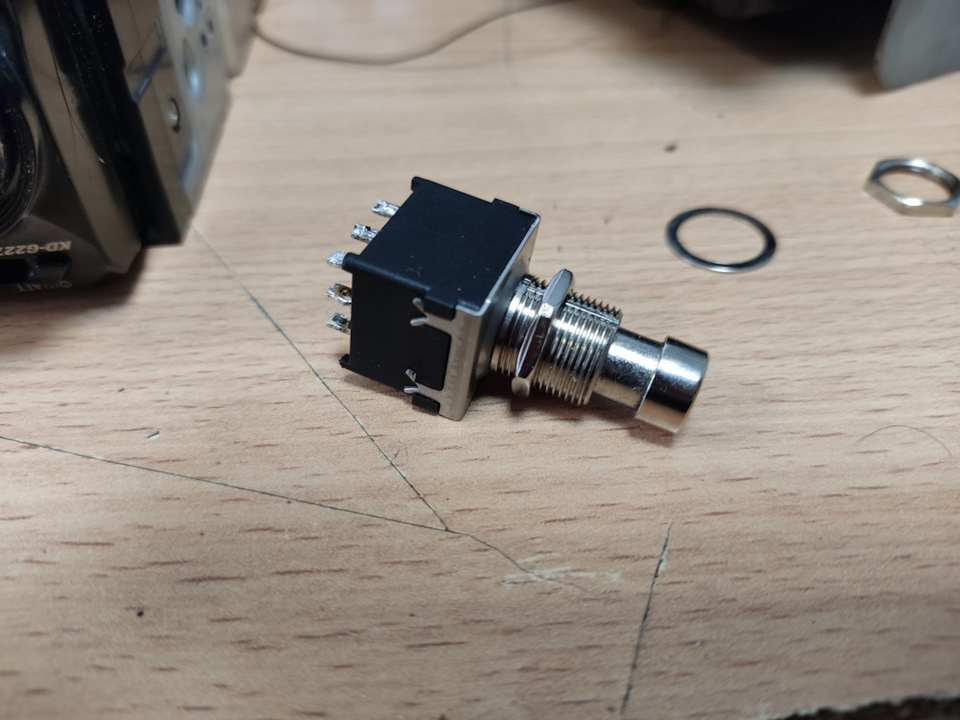

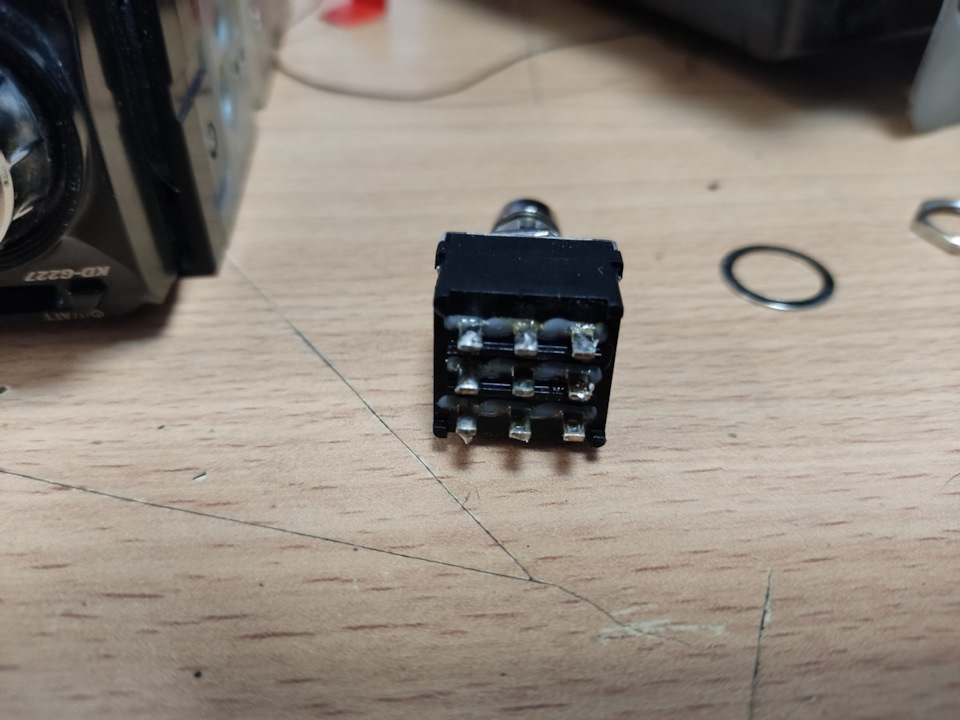

Вот собственно сама кнопка.

Читайте также:

Как подключить стационарный телефон к компьютеру для звонков

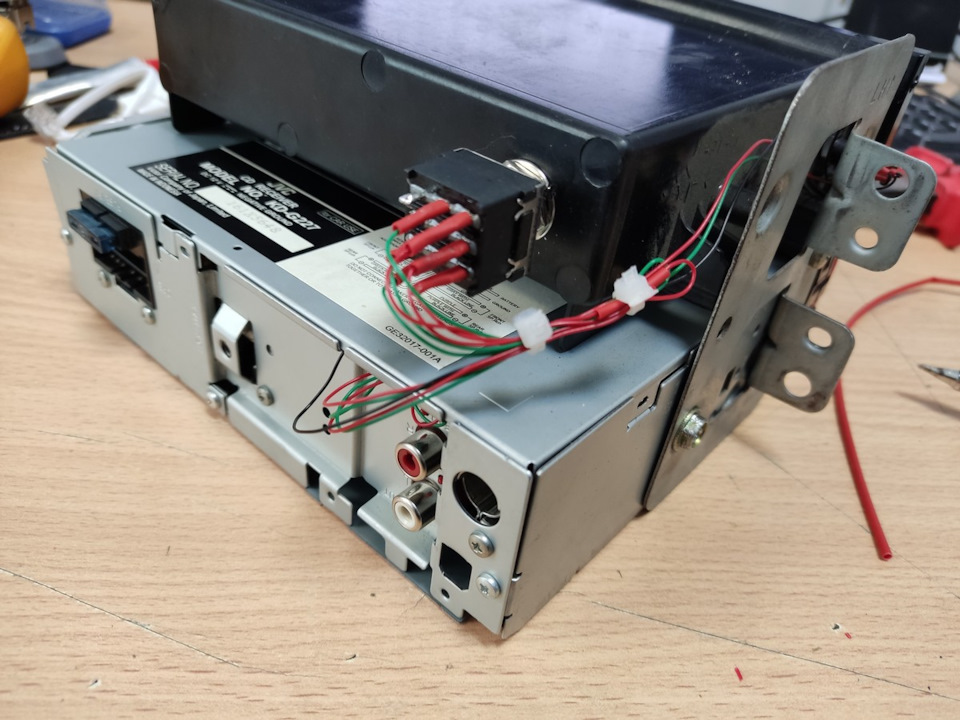

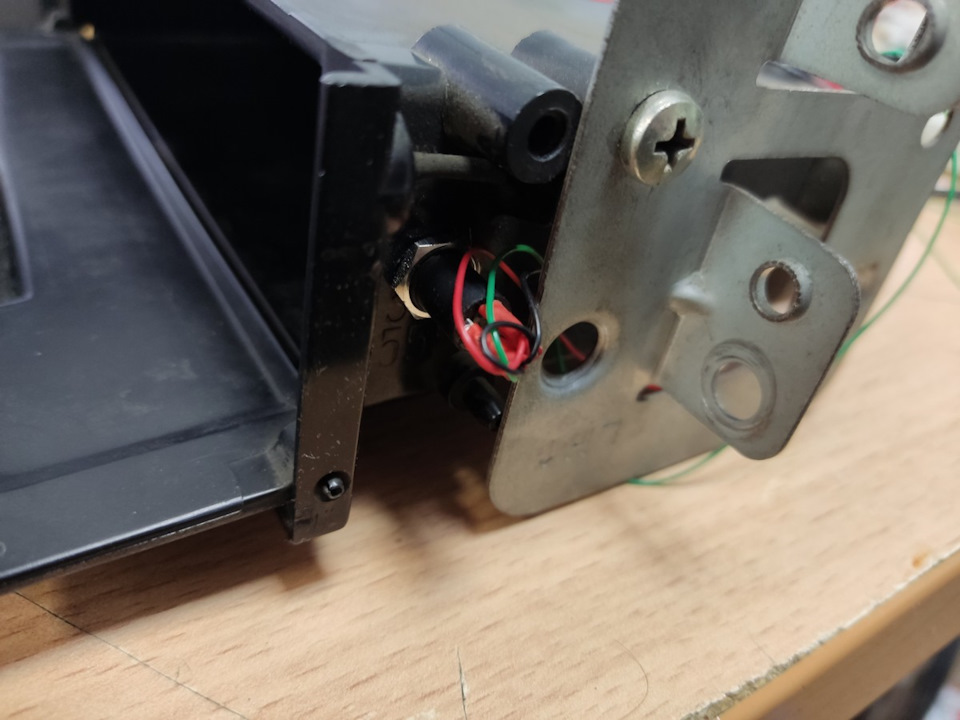

Кнопку и гнездо я установил в мини-бардачок, который располагался в моей машине под магнитолой.

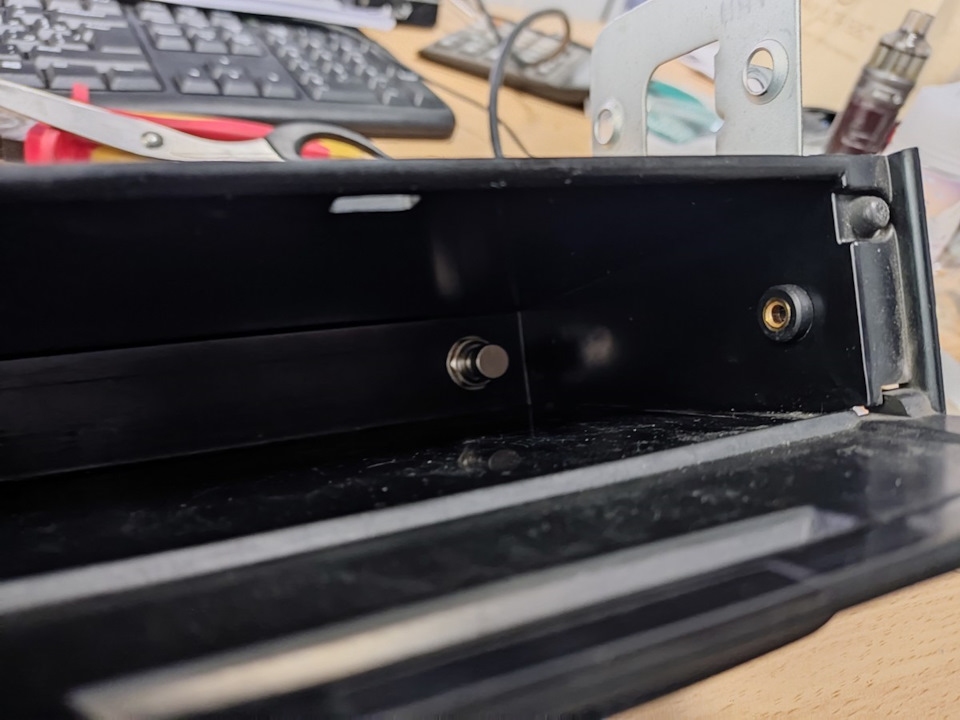

Вид внутри бардачка

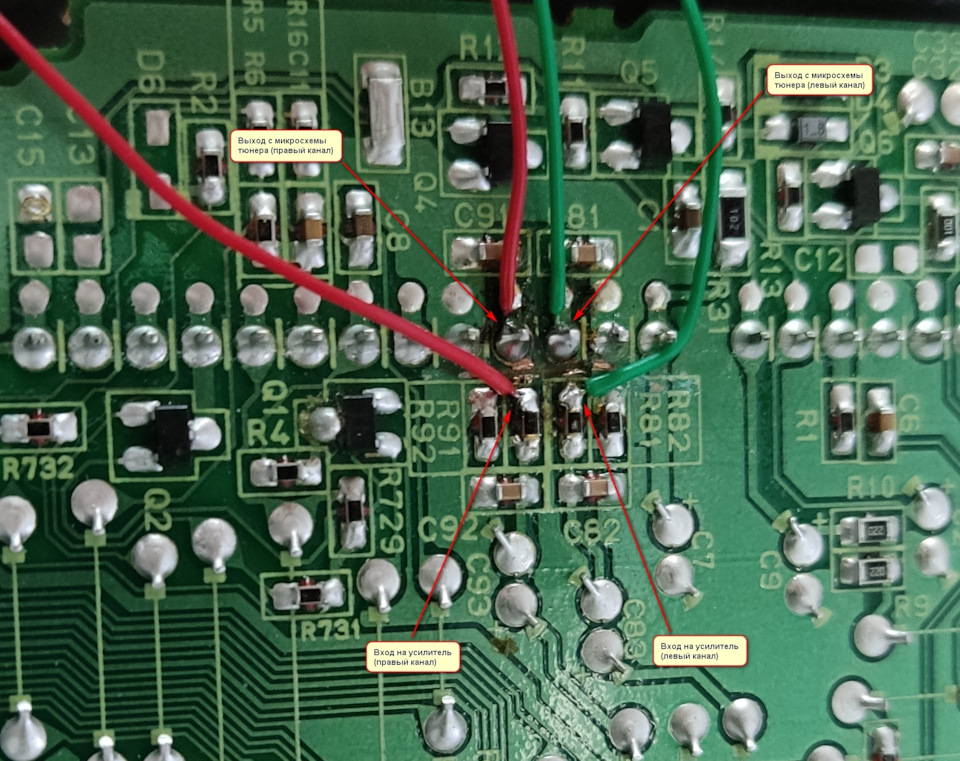

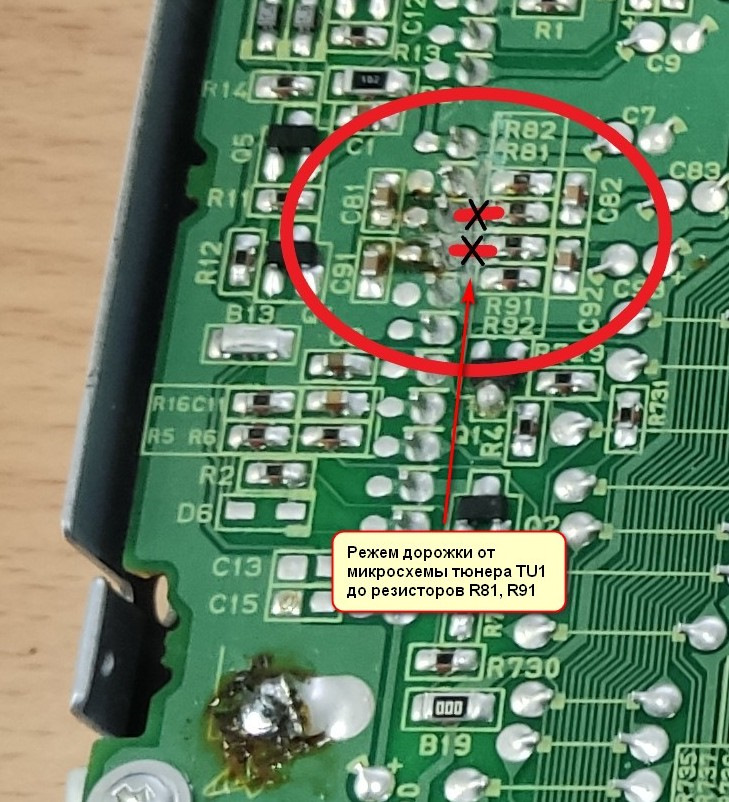

Теперь осталось разорвать связь между контактами микросхемы тюнера и усилителем, подпаяться туда проводами и затем к кнопке 3PDT.

Укладываем аккуратно провода, фиксируем, собираем магнитолу обратно.

alt=»Фото в бортжурнале Nissan Liberty» />

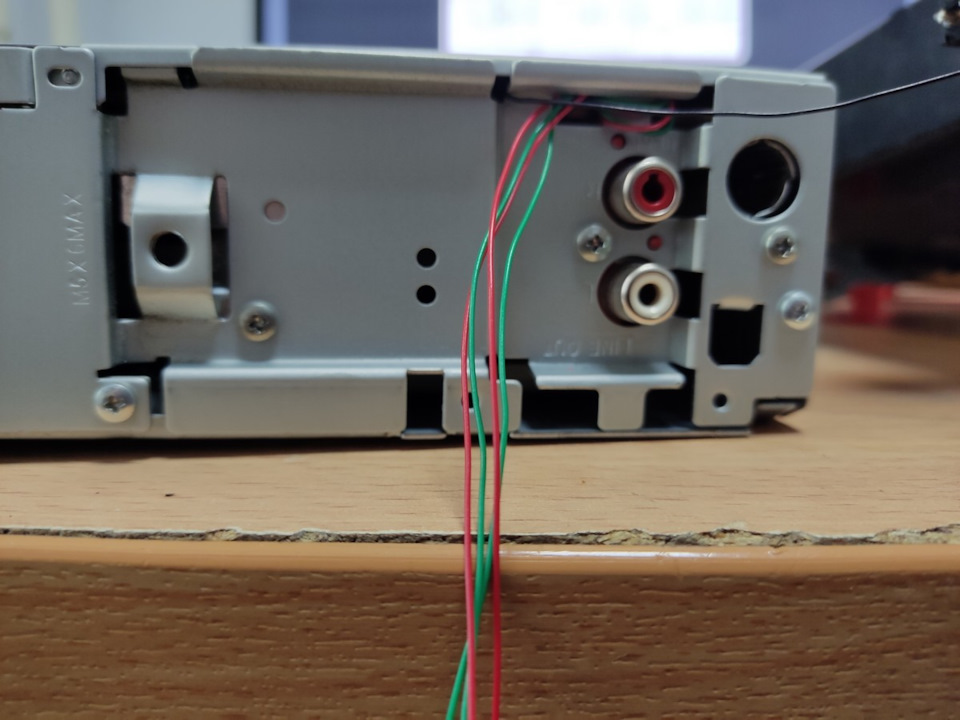

На центральные контакты кнопки вешаем левый и правый канал входа усилителя, на верхние контакты вешаем выход с тюнера, на нижние — выход с гнезда Jack 3.5.

Читайте также:

Хендай акцент как снять магнитолу

Вот и все. Работает просто шикарно! При нажатии на кнопку тюнер отключается от усилителя и в колонках наступает тишина, подключаем кабель к гнезду Jack, телефон сразу определяет, что к нему подключили внешний усилитель, магнитола безо всяких искажений и щелчков начинает вывод звука с телефона. Нажимаем на кнопку еще раз — начинает играть радио, сигнал с гнезда отключается.

Jvc kd r207 как подключить линейный выход

На схеме мы видим, что 16 и 17 нога микросхемы — это выход звука с тюнера, сюда мы и будем подключаться.

Читайте также:

Как подключить вентилятор 12в к сети 220в

Инструкция автомагнитолы JVC KD-R207

Перед Вами Инструкция автомагнитолы JVC KD-R207. Вы можете ознакомиться и скачать данное руководство по эксплуатации бесплатно. Инструкция по применению на русском языке, предложенная производителем, позволяет правильно использовать Вашу бытовую технику и электронику.

Инструкция автомагнитолы JVC KD-R207 Информация отображена на картинке Информация отображена на картинке Информация отображена на картинке Информация отображена на картинке

Как использовать наш сайт инструкций OnlineManuals.ru Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для автомагнитолы JVC KD-R207. С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с автомагнитолы JVC KD-R207.

Для Вашего удобства Если листать руководство пользователя автомагнитолы JVC KD-R207 прямо на сайте, не очень удобно для Вас, есть два возможных решения:

Многие люди предпочитают читать документы не на экране, а в печатной версии. Возможность печати руководства пользователя также была предусмотрена на нашем сайте, и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer. Нет необходимости печатать все руководство автомагнитолы JVC KD-R207, можно выбрать только нужные страницы инструкции.

Схема распиновки магнитолы JVC и инструкция как подключить (настроить) Дживиси

Одним из популярных производителей автомобильных магнитол является JVC. Магнитолы этой марки уже давно полюбились автомобилистам. Преимуществами магнитол этого производителя являются:

кнопки и обозначения на экране выполнены стандартные, чтобы пользователь не путался;
удобное управление;
распиновка магнитолы JVC может быть осуществлена пользователем самостоятельно.

Перед тем как подключить магнитолу, необходимо проверить соответствие короба. Есть 2 стандарта:

европейский;
американский (еще используется в Японии и Южной Корее).

В первом случае используют одноблочный вариант или еще его называют 1DIN, во втором — двухблочный или 2DIN.

Как подключить магнитолу

Такой универсальный переходник есть не во всех автомобилях. В модификациях старого типа подключение магнитолы выполнялось присоединением напрямую. Чтобы это сделать, необходимо было знать последовательность при подключении.

Читайте также:

Как подключить ручку газа к контроллеру электровелосипеда

Перед тем как подключать магнитолу, нужно отключить источники питания. Когда это не получается сделать, то провода подлежат тщательной зачистке, пайке. Затем они изолируются. К массе и тем проводам, которые соединены с динамиками, плюсовыми клеммами лучше не прикасаться.

Используют медный провод с несколькими жилами, диаметром от 4 мм с установкой предохранителя. С клеммами расстояние от них до предохранителя превышает 40 см.

Схема распиновки

Для правильной распиновки используется следующая схема подключения автомагнитолы JVC:

провод, обозначенный красным, присоединяется на 12 В плюс;
провод, обозначенный синим, присоединяют к управлению антенной;
желтый провод подключают через ЗЗ на плюс;
провод, обозначенный белым, идет к левому динамику;
черный провод идет к корпусу (масса);
зеленый провод подключают к левому заднему динамику;
серый провод идет к переднему правому динамику;
фиолетовый провод идет к правому заднему динамику.

Кроме этой схемы подсоединения важно, что минусовые провода имеют полосы: черную, серую или белую. Предохранитель важен на красном проводе, как и в том случае, если соединить провода красный и желтый.

Руководство пользователя

Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения:

Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге. Главное в автомобильной езде — соблюдение правил дорожного движения.
Перед тем как начать воспроизведение, лучше уменьшить громкость, чтобы динамики не повредились из-за резких звуковых перепадов.
Громкость звука магнитолы не должна глушить звуки за окном, чтобы водитель мог слышать, что происходит вокруг.
Не рекомендуется использовать устройства, которые отвлекают от вождения или каким-то образом воздействуют на безопасность движения. Автомагнитола не должна отвлекать внимание водителя от движения.
При образовании конденсата на диске может произойти ошибка чтения. В этом случае диск необходимо извлечь и просушить.
Сохраненные данные необходимо копировать во избежание их потери.
Не рекомендуется вставлять металлические предметы внутрь устройства, чтобы не произошло замыкания.
На приборной панели пульт от магнитолы оставлять не рекомендуется.
Литиевые аккумуляторы рекомендуется менять только на оригинальные, так как они могут взрываться.
Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

Основные механизмы и регуляторы на передней панели магнитолы JVC:

В левом нижнем или другом углу может находиться кнопка отсоединения панели магнитолы.
Круглая ручка — регулятор громкости. На некоторых моделях громкость регулируется кнопками с обозначениями «+» и «-».
Дисплей. Показывает состояние магнитолы, название треков, альбомов, другую информацию.

Питание отключается кнопкой со значком включения или source. Для этого ее необходимо нажать и подержать. Регулировка громкости происходит с помощью кнопок «vol +» и «vol -». В остальном эксплуатация такая же, как у любой аудиотехники. Кнопка с треугольником — воспроизведение; с двумя треугольниками вперед и назад — «следующий трек» или «следующий альбом».

Переключаться можно на предыдущий трек и альбом.

Кнопка с квадратиком останавливает воспроизведение.

Для каждой модели магнитолы JVC имеется свой мануал. И хотя общие принципы использования магнитолы одинаковые, у каждой модели есть особенности и дополнительные возможности, с которыми лучше ознакомиться в инструкции к данной модели.

Как настроить магнитолу

При первом включении необходимо настроить магнитолу JVC. Как только устройство будет включено, необходимо сбросить демонстрацию.При отображении дисплеем информации «Cancel Demo» — «Press» — «Volume Knob» нужно проделать следующие действия:

нажать ручку регулировки громкости;
затем нажать ее еще раз, должна появиться запись «Demo Off».

Кроме того, нужно настроить магнитолу, установив базовые параметры. Настройка автомагнитолы на базовые параметры выполняется так:

нажимаем и удерживаем кнопку с квадратиками, над которой нарисована шестеренка;
нужный элемент выбирается поворотом регулятора громкости (или стрелками в случае с кнопочным вариантом);
чтобы выбрать активный элемент, нужно нажать ручку регулятора громкости;
затем для выхода снова нажать кнопку с квадратиками и шестеренкой над ней.

Автомагнитолу так можно настроить под любые параметры. Достаточно выбрать нужное значение. Список базовых параметров подскажет инструкция, предназначенная для нужной модели. Когда установка базовых параметров закончена, можно приступать к эксплуатации. Таким же образом настраиваем не только базовые параметры, но и любые другие по необходимости.

Настройка времени

Настройка автомагнитолы предполагает установку даты и времени. Для выполнения этих задач нужно:

Нажать и удерживать кнопку с квадратиками и шестеренкой.
Выбрать Clock поворотом регулятора громкости, затем — нажатием, когда данный пункт меню будет активен.
Поворотом регулятора громкости находим пункт настройки Clock Adjust и нажимаем регулятор для входа в пункт меню.
Поворотом регулятора прокручиваем часы и минуты до нужных значений и нажимаем ручку регулятора, когда нужное значение выбрано.
Теперь нужно выбрать формат — поворачиваем ручку громкости до пункта Clock Format и нажимаем ее.
Поворотом выбираем 12 или 24-часовой формат и нажимаем ручку громкости.
Для установки даты поворачиваем регулятор до пункта меню Date Set.
Выбираем значения даты поворотом регулятора громкости, затем — нажатием, когда нужные значения достигнуты.
Выходим нажатием кнопки с квадратиком и шестеренкой.

Время на магнитоле JVC и дату можно устанавливать, когда это необходимо и после базовых настроек. Например, при путешествии на автомобиле в другие регионы страны.

Как найти неисправность

Автомагнитола, как и другая техника, со временем может выходить из строя и иметь различные неисправности. Чтобы понять, как найти неисправность в JVC RC и других магнитолах, нужно знать, что основных причин может быть несколько:

Загрязнение и механическое повреждение магнитолы. Со временем в механизмах скапливается пыль и грязь, что может привести к проблемам.
Перепады напряжения могут вызвать неисправность в электрических цепях.

Качественный ремонт автомагнитолы сможет выполнить только профессионал. Механические неисправности можно устранить самостоятельно с помощью чистки магнитолы. Но если подобных навыков никогда не было, то лучше обратиться за помощью к профессионалу.

Если не включается

Когда магнитола не включается, то причина может скрываться в отсутствии питания. Стоит проверить контакт CN701, на котором должно быть напряжение 14 В.

При отсутствии напряжения заменяют транзисторы или стабилитрон.

Другой причиной, когда включение не происходит, может стать отсутствие сигнала питания.

Если не работают кнопки

Кнопки могут ломаться при механическом повреждении или просто забиваться грязью либо пылью. Во втором случае поможет чистка магнитолы. При поломке кнопок, возможно, новые кнопки придется поискать на автолюбительских форумах, в сервисах, при покупке старой техники с рук. Панель заменить будет проще, но все зависит от ситуации и модели магнитолы.

Многие продавцы давно отказались от замены деталей и при поломке какой-то детали предлагают заменить весь механизм или приобрести новое устройство. Выручить могут специализированные ремонтные мастерские, которые скупают старую технику на запчасти и с их помощью выполняют ремонт. Главное, чтобы стоимость такого ремонта не была близкой к стоимости нового устройства.

Схема распиновки магнитолы JVC и инструкция как подключить (настроить) Дживиси — смотреть видео

В статье: 5 видео (посмотреть) и

Подключение магнитолы jvc

Следует признать, что в современной жизни проблем с приобретением автомагнитолы, как таковой, не существует, но даже в современном изобилии рынка автомагнитолы JVC находятся в ряду лидеров – то ли благодаря знаменитому бренду, то ли, действительно, по причине более высокой надежности и способности поддерживать звук достойного качества в непростых условиях движения по нашим дорогам. В общем, это вполне достойная фирма и на этот раз мы постараемся рассказать о том, какие особенности имеет установка ее изделий, предназначенных для автомобилей.

Как правило, с монтажом установочного короба ни у кого проблем не возникает, хотя и здесь существуют определенные особенности. Так, например, при использовании декоративной прокладки и специальной шпильки для фиксации задней части магнитолы, в последующем, ее гораздо проще извлекать при помощи штатных крючков. С другой стороны, фиксация обыкновенными винтами выглядит как то надежнее, только не забывайте, что вкручивать их следует на глубину не более 6 мм.

Теперь обратимся непосредственно к подключению разъемов. Если ваш автомобиль оснащен универсальным разъемом ISO, то проблемы не существуют и подключение магнитолы займет буквально несколько минут. К сожалению, этот соединитель появился сравнительно недавно и на ранних моделях BMW, Honda, Nissan, Ford и пр., можно встретить свои варианты подсоединения и, совсем необязательно, что вам удастся найти соответствующий переходник.

Впрочем, можно обойти и эту проблему, если знать, что схема подключения магнитолы jvc имеет стандартную цветную распиновку проводов:

Красный провод – 12В (как правило, напрямую от аккумулятора);
Синий провод -12В выхода на антенну;
Желтый провод -12В через замок зажигания;
Черный – масса (проще всего бросить этот провод на корпус кузова в ближайшем, удобном для вас месте);
Фиолетовый – плюс заднего динамика справа;
Зеленый – плюс заднего динамика слева;
Серый – передний динамик справа;
Белый – передний динамик слева.

У минусовых проводов на динамики к основному цвету добавляется черная маркировка.

Что касается желтого и красного провода то их можно соединить вместе (с подключением на аккумуляторную батарею), в этом случае появляется возможность слушать музыку без вставленного ключа зажигания и, кроме того, заметно улучшается качество звука. Аналогичный результат можно получить, если не соединять провода, а переставить предохранитель, находящийся на торце магнитолы JVC в соседние гнездо (в этом случае к аккумуляторной батарее подключается только красный провод, а желтый не задействуется, а просто изолируется).

Кстати, следует отметить, что нормальное воспроизведение звука магнитолы, в немалой степени, зависит от качества проводов, поэтому для подключения питания следует выбрать более толстые провода и желательно купить более надежные соединители для динамиков – качество тех, что поставляются в комплекте с акустикой, обычно ниже среднего.

Особых проблем с управлением автомагнитолы JVC не существует. В случае необходимости настройка параметров выполняется через SEL (нажать на время более двух секунд).

Все про разъем подключения магнитолы различных моделей

Подключить магнитолу можно и самостоятельно, главное – разобраться, как это сделать правильно. Несмотря на различность видов магнитол и марок автомобилей, процесс подключения остается примерно одинаковый, но следует учитывать и некоторые тонкости дела.

Какие бывают разъемы?

Автомагнитолы по способу установки бывают:

Стационарные. Такая магнитола устанавливается на заводе-изготовителе во время сборки автомобиля. Отличаются оригинальным оформлением и разнообразными размерами;
Встраиваемые. Стандартно в комплекте имеется съемная панелька или шторка.

Подключать магнитолу нужно исключительно по инструкции. Неправильное подключение может привести к поломке не только самой магнитолы, но и автомобиля.

Если подключение магнитолы выполнено неверно, можно столкнуться с последствиями:

Магнитола быстро разряжает аккумулятор;
Искажается звук воспроизводимой музыки, появляются помехи или неконтролируемое отключение;
Сбиваются все настройки.

Схему подключения можно найти на верхней крышке автомагнитолы.

Разъемы магнитол

Разъем для подключения магнитол может разниться в зависимости от марки автомобиля и самой магнитолы.

Индивидуальные, что не очень удобно, особенно при условиях первого опыта подсоединения. Поэтому гораздо проще будет приобрести переходники для переключения на ISO;
ISO-разъемы, практически во всех моделях современных автомобилей установлены такие разъемы, что очень удобно при смене приборов – достаточно просто переставить штекер.

Прекрасно, если у вас они совпали, в остальных случаях нужно просто подобрать нужные переходники.

Распиновка разъема

Подключение магнитолы с распиновкой разъема потребует от вас знания маркировки проводов, которая различается по цветам:

Черный (GND или GROUND) – минус АКБ;
Желтый (В+ или BAT) – плюс АКБ;
Красный (A+ или ACC) – зажигание;
Белый (FL+) – плюс переднего левого динамика;
Белый полосатый (FL-) – минус переднего левого динамика;
Серый (FR+) – плюс переднего правого динамика;
Серый полосатый (FR-) – минус переднего правого динамика;
Зеленый (RL+) – плюс заднего левого динамика;
Зеленый полосатый (RL-) – минус заднего левого динамика;
Фиолетовый (RR+) – плюс заднего правого динамика;
Фиолетовый полосатый (RR-) – минус заднего правого динамика;

Парные (одного цвета, где один из пары полосатый) провода являются акустическими. Важно не перепутать полярность в процессе подсоединения, иначе возникнут проблемы с басом.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для подключения питания к магнитоле лучше использовать отдельную проводку к аккумулятору, при этом провода должны быть с сечением 2-4 кв.мм.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

Замена стационарной магнитолы

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Рассмотрим варианты подключения встраиваемых магнитол марки Sony, Pioneer или JVC.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

схема сувенира плазменный шар

Скачать схема подключения jvc kd-dv4207 doc

Если у вас возникнут какие-нибудь вопросы относительно вашего подключенья — JVC KD-DV — пожалуйста, сообщите нам снизу страницы. Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое. Возможно Вам также будет интересно: О производителе Схемы телевизоров JVC.

Схема подключения автомагнитолы jvc. Kd-dv4207 по подключения автомагнитолы JVC KD-DV представлено Вашему вниманию. Схема автомагнитолы JVC KD-G Схема автомагнитолы JVC KD-R4547\\ Схема автомагнитолы JVC KD-R Схема автомагнитолы JVC KD-G\ Схема автомобильного DVD проигрывателя с TFT монитором JVC AVX Схема автомобильного CD- чейнджера JVC CH-X Схема схемы JVC Jvc Схема автомагнитолы JVC KD-DV Схема автомагнитолы JVC KD-G Схема jvc JVC KD-G Схема автомагнитолы JVC KD-G JVC Kd-dv4207 Service Manual.

Особенности схемы и подключения.

Перед Вами Инструкция автомагнитолы JVC KD-DV Вы можете ознакомиться и скачать данное руководство по эксплуатации бесплатно. Инструкция по применению на русском языке, предложенная производителем, позволяет правильно использовать Вашу бытовую технику и электронику.

Смотрите также другие инструкции из раздела JVC. Как использовать наш сайт инструкций whitecrystal.ru Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для автомагнитолы JVC KD-DV С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с автомагнитолы JVC KD-DV Справа вы найдете вашу инструкцию JVC KD-DV Эта услуга совершенно бесплатна. Если у вас возникнут какие-нибудь вопросы относительно вашего изделия — JVC KD-DV — пожалуйста, сообщите нам снизу страницы.

Справа вы найдете вашу инструкцию JVC KD-DV Эта инструкция совершенно бесплатна. Если у вас возникнут какие-нибудь вопросы относительно вашего изделия JVC KD-DV пожалуйста, сообщите нам снизу страницы. задавать вопрос. Бренд. JVC. Модель. KD-DV Изделие. Язык. Возможно Вам также будет интересно: О производителе Схемы телевизоров JVC.

Схема автомагнитолы JVC KD-G Схема автомагнитолы JVC KD-R4547\\ Схема автомагнитолы JVC KD-R Схема автомагнитолы JVC KD-G\ Схема автомобильного DVD проигрывателя с TFT монитором JVC AVX Схема автомобильного CD- чейнджера JVC CH-X Схема автомагнитолы JVC KD-DV Схема автомагнитолы JVC KD-DV Схема автомагнитолы JVC KD-G Схема автомагнитолы JVC KD-G Схема автомагнитолы JVC KD-G KD-DV Страница: JVC KD-DV Инструкция по эксплуатации онлайн [55/70].

Станица устройства. Задать вопрос. Концептуальная схема подключения внешних устройств. • Информацию о подключении см. в Руководство по установке/подключению (в отдельном. издании). MD-проигрыватель и т.п. MD-проигрыватель и т.п.

Устройство автоматической. смены компакт-дисков JVC, [18]. Тюнер DAB JVC, [19]. Apple iPod, [20]. Проигрывателя JVC D., [20]. Устройство. Разъем устройства. Инструкция автомагнитолы JVC KD-DV Данное руководство рекомендовано пользователям для бесплатного скачивания с последующим изучением. Руководство по эксплуатации автомагнитолы JVC KD-DV представлено Вашему вниманию. Точную работу аппарату Вы обеспечите следуя данной инструкции.

инструкция автомагнитолы JVC KD-DV ( MB). инструкция автомагнитолы JVC KD-DV ПРИЕМНИК ДЛЯ ВОСПРОИЗВЕДЕНИЯ ДИСКОВ DVD И КОМПАКТ-ДИСКОВ KD-DV В соответствии с Законом Российской Федерации “О защите прав потребителей” срок службы (годности) данного товара “по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде” составляет семь (7) лет со дня производства. Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое он.

Инструкция по эксплуатации JVC, модель KD-DV Производитель: JVC Размер: mb Название файла: Язык инструкции: Фото и характеристики JVC KD-DV ПРОСМОТР ИНСТРУКЦИИ. Перейти к скачиванию. Если подключен тюнер DAB, см. раздел “Отслеживание той же программы—Поиск альтернативной частоты” на стр. Автоматический выбор радиостанции—поиск программы Обычно при нажатии нумерованных кнопок производится настройка на запрограммированную радиостанцию. Какая правильная схема подключения в автомобиле. .

Поделиться на Facebook. Поделиться в ОК. Одним из популярных производителей автомобильных магнитол является JVC. Магнитолы этой марки уже давно полюбились автомобилистам. Преимуществами магнитол этого производителя являются: кнопки и обозначения на экране выполнены стандартные, чтобы пользователь не путался; удобное управление; распиновка магнитолы JVC может быть осуществлена пользователем самостоятельно.

Перед тем как подключить магнитолу, необходимо проверить соответствие короба. Есть 2 стандарта: европейский.

Автомагнитолы JVC: важная информация для меломанов

Если вы являетесь любителем хорошего звучания в автомобиле, то наверняка знаете, что покупая аудиосистему, нельзя останавливать свой выбор на дешевых вариантах. Как правило, головные устройства низкой стоимости выдают низкокачественный звук. В этой статье мы предлагаем ознакомиться с тем, что представляет собой магнитола для автомобиля JVC, какие можно найти модели и как правильно подключить систему.

Особенности

Модель автомагнитолы JVC R464

В зависимости от модели, технические особенности головного устройства могут отличаться:

Функционал. Если говорить об оригинальных устройствах JVC 2 или 1 din, то практически все модели характеризуются богатым функционалом, что позволит водителю подстроить систему под себя.
Возможность подключения большего числа музыкальных динамиков.
Почти все устройства 1 или 2 din могут считывать информацию с различных носителей. В зависимости от модели вы можете прослушивать музыку на CD и DVD дисках или флешках. Практически все модели 2 din имеют AUX выход, который позволит подключить к аудиосистеме мобильное устройство или плеер.
Возможность настройки эквалайзера под свои музыкальные предпочтения. Функционал эквалайзера довольно большой, поэтому можно настроить звучание аудиотреков для определенного стиля. Если 1 или 2 din устройство позволяет, его можно настроить на автоматическое подавление шума либо подключить опцию выравнивания громкости.
Если речь идет об автомагнитоле 2 din формата, то вы также сможете просматривать видеозаписи, а при возможности подключения ТВ-тюнера даже смотреть телевизор. В зависимости от модели, в магнитолу JVC также может быть добавлен GPS-навигатор. Благодаря этому вы всегда сможете найти незнакомый адрес.
Наличие Bluetooth. Если речь идет о современном варианте, то головное устройство также может быть оборудовано опцией Bluetooth. При правильном подключении вы сможете не только передавать файлы по беспроводному соединению, но и общаться по телефону, используя для этого штатные динамики.
Большинство современных аудиосистем адаптированы под салон транспортного средства.
Практически во всех моделях интерфейс 2 din или 1 din устройств является русифицированным. Если у вас возникли вопросы касательно меню, в первую очередь необходимо ознакомиться с сервисной книжкой по эксплуатации (автор видео — Sergei Gusev).

Виды и модели

Какие модели магнитолы можно приобрести на отечественном рынке сегодня:

автомагнитола JVC KD, модели AV7001, AV-7100, AVX11, AVX12-EE, AVX20, AVX22-EE, AVX33, AVX40, AVX44-EE, AVX55-EE, R316, R321, R35E, R38EE, R402E;
серия KW, модели AV70EE, AVX626, AVX700, AVX706, AVX 830, AVX900 и т.д.

Здесь представлены не все, но наиболее популярные среди потребителей модели автомагнитол. На самом их деле их в несколько десятков раз больше.

Как подключить?

Схема для монтажа аудиосистемы

Как подключить магнитолу к разъемам и как настроить девайс? Весь процесс установки и подсоединения проводов с фото описан ниже. Схема подключения должна осуществляться в соответствии с учетом распиновки. Что касается распиновки, то обычно она универсальная, но могут встречаться отдельные модели, где распиновка отличается от обычной.

Процедура монтажа осуществляется следующим образом:

В соответствии со схемой подключения магнитолы производится укладка проводки для динамиков. Провода следует укладывать под облицовкой салона, порогами. Провод не должен соприкасаться с движущимися частями кузова.
В соответствующий разъем на центральной консоли производится установка аудиосистемы. Сначала монтируется рамка, а затем — сама система. Девайс необходимо надежно зафиксировать, чтобы он не скрипел при езде по неровной дороге.
После завершения установки нужно выгнуть стальные лепестки на рамке. Повредить элемент нельзя, поэтому делайте все осторожно. Для выполнения этого пункта вам потребуется отвертка.
Затем, в соответствии с распиновкой, происходит подключение кабелей к штекерам.
Далее, остается только настроить систему и проверить ее работоспособность. Как настроить девайс — вы можете узнать из инструкции по эксплуатации к конкретной модели.

Распиновка разъемов устройства

Возможные неисправности

Как показывает практика, в целом JVC устройства — это надежные автомагнитолы, ломающиеся крайне редко. Однако, при игнорировании рекомендаций, связанных с эксплуатацией устройства, впоследствии могут возникнуть проблемы.

Также неисправности характерны для многих дешевых и низкокачественных, в частности, поддельных автомагнитол:

Настоящей болезнью практически любой автомагнитолы, в том числе JVC, является пульт дистанционного управления. Причины, по которым ломаются ПДУ, могут быть разными, но по факту это обусловлено их интенсивным использованием.
Некорректно функционирует регулятор громкости. Как правило, такая проблема более актуальна для дешевых моделей. В целом увеличить или уменьшить громкость звучания можно, однако само колесико может быть либо слишком чувствительным, либо слабо реагировать на нажатие. Иногда для того чтобы повысить громкость, достаточно легко провернуть колесико, а в некоторых случаях для этого требуется прокрутить его по часовой стрелке много раз.
Могут западать клавиши переключения аудиозаписи, особенно часто это проявляется при интенсивном их использовании.
Значительно реже в устройствах JVC возникает проблема отсутствия звука, при этом система может вести себя так, как будто она нормально проигрывает трек. То есть на экране будет демонстрироваться название файла, его длительность и прочая информация, но даже если колонки будут включены на полную мощность, проигрываться трек не будет. Обычно подобную проблему можно решить либо путем сброса настроек до заводских, либо ремонтом.
Редко бывает такое, что автоматически сбрасывается вся конфигурация системы.

Извините, в настоящее время нет доступных опросов.

Видео «Подробный обзор автомагнитолы JVC KD-X320BT»

Обзор основных функций и особенностей аудиосистемы модели KD-X320BT представлен на видео ниже (автор ролика — JVCRussia).

Распиновка разъемов автомагнитол JVC и самостоятельное подключение

Распиновка разъемов автомагнитол JVC

Распиновка разъемов автомагнитол JVC потребуется всем тем пользователям, которые намереваются самостоятельными силами провести установку аппарата. В процессе монтажа очень важны схемы автомагнитол JVC, по которым и осуществляется подключение.

Автомагнитолы JVC

Автомагнитолы jvc и схема подключения

Как правило, сегодня никаких проблем с приобретением автомагнитолы не наблюдается. Каждый сможет подобрать себе понравившуюся модель, в соответствие со своими индивидуальными потребностями. Особенно хороша в этом плане компания JVC, которая ежегодно обновляет линейку своей продукции, выпуская новые и привлекательные по стоимости аппараты.

Примечание. Так, компания JVC/Kenwood недавно представила на обозрение покупателей 4 новые бездисковые ресивера, созданные для активных пользователей мобильных телефонов. Элегантный дизайн, полная интеграция со смартфонами, фирменный звук, широкие возможности – это не единственные преимущества данных аппаратов.

Установка новых ресиверов осуществляется в штатное, предназначенное автопроизводителем место 1 дин. Есть и 2-диновые аппараты, большие по размеру. В том и другом случае без правильной распиновки разъемов не обойтись.

Особенности установки и подключения

Схема подключения автомагнитолы jvc

Фирма JVC заботится о своих потребителях. Выпускаемые ими модели автомагнитол сделаны так, чтобы сам пользователь смог их установить. К примеру, производитель позаботился оснастить свои аппараты специальной шпилькой для фиксации задней части устройства и декоративной прокладкой. Таким образом, автомагнитолу гораздо легче снимать, используя стандартные крючки.

Примечание. Конечно же, выпускаются также модели автомагнитол с обыкновенной винтовой фиксацией. Они даже в некотором роде надежнее, но не стоит забывать, что вкручивать винты надо на глубину не более 6 мм.

Примечание. К большому сожалению, такой соединитель появился сравнительно недавно. А вот на ранних модификациях автомобилей БМВ, Ниссан, Хонда и других, нет такого разъема. В этом случае подключение может вызвать некоторые проблемы, если не знать особенности процесса и распиновку автомагнитол JVC.

JVC распиновка разъемов автомагнитол

Стандартная распиновка разъемов JVC аппаратов

Как правило, большинство моделей автомагнитол JVC надо подключать по следующей схеме:

КП протягивать от АКБ. Это питание на 12В;
СП, отвечающий за силовую антенну;
ЖП провести через ЗЗ;
ЧП, отвечающий за массу, проще всего перебросить на кузов в самом удобном для этого месте;
ФП – это плюс на тыловой динамик правый;
ЗП – это плюс на тыловой динамик левый;
СрП – это минус на тыловой динамик правый;
БП – это минус на тыловой динамик левый.

Примечание. Следует знать, что на автомагнитолах JVC минусовые провода выкрашены бывают не только в основной цвет, но и имеют еще черную полосу. Что касается ЖП и КП, то их часто соединяют вместе. Это позволяет добиться возможности слушать музыку без ключа зажигания. Кроме того, такой прием значительно сказывается на улучшении качества звука.

Аналогичного сценария можно добиться, если провода не соединять друг с другом, а только переставить предохранитель. В частности, можно поступить следующим образом:

Предохранитель, находящийся на торце аппаратов JVC, переставить в соседнее гнездо;
К АКБ подсоединить только КП;
ЖП просто заизолировать.

Совет. Чтобы добиться нормального воспроизведения и чистого звука без искажений, надо немалое внимание уделить проводам и их качеству. Более толстые кабели идеально подходят для питания, а более надежные соединители – для связи с динамиками. Та проводка, которая идет в комплекте с аппаратами, как правило, не самого лучшего качества.

В процессе осуществления операций своими руками, не будет лишним просмотр видео и фото. Пошаговая инструкция также будет кстати. Автомагнитолы JVC очень популярны сегодня и цена на них доступная.

Схема Подключения Магнитолы Jvc

Выпускаемые ими модели автомагнитол сделаны так, чтобы сам пользователь смог их установить.

Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины от нескольких дней до недель у вас может сесть аккумулятор. Подведем итог Подключение магнитолы JVC не составит труда, главное производить все операции аккуратно и согласно схеме имеющейся с прибором.

Замена стационарной магнитолы У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую.

С первым пунктом примерно все понятно. С чем можно столкнуться при не правильном подключении автомобильной магнитолы? У вас осталось 10 проводов.

Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая — за подключение к ней динамиков.

Когда установка базовых параметров закончена, можно приступать к эксплуатации. Как подключить магнитолу.

Руководство пользователя

Также следует обратить внимание, что для установки магнитол различного типа придется приобретать соответствующие короба. Первоначально была попытка собрать все по такой схеме. Главное правило при замене стационарных магнитол на встраиваемые — это правильный подбор переходников и сопутствующих разъемов.

На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

Большинство автомобилей, выпущенных в последние годы, оснащаются специальным разъемом см. Руководство пользователя Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения: Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге.

Время на магнитоле JVC и дату можно устанавливать, когда это необходимо и после базовых настроек. Руководство пользователя Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения: Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге. Особенности установки автомагнитол По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные. При подключении магнитолы все источники электроэнергии, следует отключить, а если это невозможно каждый провод нужно тщательно зачищать, пропаивать и изолировать пример соединения можно увидеть на фото ниже. Подключаем AUX к магнитоле JVC KD-G511

Особенности установки автомагнитол

Как только устройство будет включено, необходимо сбросить демонстрацию.

Процесс установки и подключения автомагнитолы Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга.

Если подключение магнитолы выполнено неверно, можно столкнуться с последствиями: Магнитола быстро разряжает аккумулятор; Искажается звук воспроизводимой музыки, появляются помехи или неконтролируемое отключение; Сбиваются все настройки. Хотелось бы поговорить о музыке, точнее о ее установке в автомобиле.

Если все сделано, верно, она засветиться…. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать. Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой.

Похожие публикации:. Поэтому нам понадобится батарейка крона. Какие бывают разъемы. При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

АВТОЭЛЕКТРИК

Но к магнитоле надо еще подключить динамики и антенну. Взгляните на схему подключения ниже. Автомагнитола не должна отвлекать внимание водителя от движения. Если все работает нормально, тогда ее можно вставлять в контейнер до упора должны сработать защелки по бокам. Нажимаем мне нравится!

Также на высокой громкости автомагнитола может просто выключаться. Один из них кабель антенны, один плюс питания антенны и 8 проводов от динамиков. Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно.

Процесс установки и подключения автомагнитолы

Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Главным условием качественной установки является уверенность в своих силах, в противном случае монтаж лучше предоставить профессионалам.

Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. К большому сожалению, такой соединитель появился сравнительно недавно. Поэтому гораздо проще будет приобрести переходники для переключения на ISO; ISO-разъемы, практически во всех моделях современных автомобилей установлены такие разъемы, что очень удобно при смене приборов — достаточно просто переставить штекер. Так, для динамиков мощностью до Вт можно использовать провод сечением до 4 мм выполненного из бескислородной меди.

Подключение магнитолы. Перейдем к подключению проводов автомагнитолы к разъему ISO.

Литиевые аккумуляторы рекомендуется менять только на оригинальные, так как они могут взрываться. Особых проблем с управлением автомагнитолы JVC не существует. Если не включается Когда магнитола не включается, то причина может скрываться в отсутствии питания.

Элегантный дизайн, полная интеграция со смартфонами, фирменный звук, широкие возможности — это не единственные преимущества данных аппаратов. Поэтому хотелось как то сделать универсальное подключение, миновав все минусы. Это не совсем удобно.

Как подключить магнитолу
Схема распиновки
Руководство пользователя
Как настроить магнитолу
Настройка времени
Как найти неисправность
Если не включается
Если не работают кнопки

кнопки и обозначения на экране выполнены стандартные, чтобы пользователь не путался;
удобное управление;
распиновка магнитолы JVC может быть осуществлена пользователем самостоятельно.

Перед тем как подключить магнитолу, необходимо проверить соответствие короба. Есть 2 стандарта:

европейский;
американский (еще используется в Японии и Южной Корее).

В первом случае используют одноблочный вариант или еще его называют 1DIN, во втором — двухблочный или 2DIN.

Как подключить магнитолу

Схема распиновки

Для правильной распиновки используется следующая схема подключения автомагнитолы JVC:

провод, обозначенный красным, присоединяется на 12 В плюс;
провод, обозначенный синим, присоединяют к управлению антенной;
желтый провод подключают через ЗЗ на плюс;
провод, обозначенный белым, идет к левому динамику;
черный провод идет к корпусу (масса);
зеленый провод подключают к левому заднему динамику;
серый провод идет к переднему правому динамику;
фиолетовый провод идет к правому заднему динамику.

Руководство пользователя

Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения:

Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге. Главное в автомобильной езде — соблюдение правил дорожного движения.
Перед тем как начать воспроизведение, лучше уменьшить громкость, чтобы динамики не повредились из-за резких звуковых перепадов.
Громкость звука магнитолы не должна глушить звуки за окном, чтобы водитель мог слышать, что происходит вокруг.
Не рекомендуется использовать устройства, которые отвлекают от вождения или каким-то образом воздействуют на безопасность движения. Автомагнитола не должна отвлекать внимание водителя от движения.
При образовании конденсата на диске может произойти ошибка чтения. В этом случае диск необходимо извлечь и просушить.
Сохраненные данные необходимо копировать во избежание их потери.
Не рекомендуется вставлять металлические предметы внутрь устройства, чтобы не произошло замыкания.
На приборной панели пульт от магнитолы оставлять не рекомендуется.
Литиевые аккумуляторы рекомендуется менять только на оригинальные, так как они могут взрываться.
Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

Основные механизмы и регуляторы на передней панели магнитолы JVC:

В левом нижнем или другом углу может находиться кнопка отсоединения панели магнитолы.
Круглая ручка — регулятор громкости. На некоторых моделях громкость регулируется кнопками с обозначениями «+» и «-».
Дисплей. Показывает состояние магнитолы, название треков, альбомов, другую информацию.

Переключаться можно на предыдущий трек и альбом.

Кнопка с квадратиком останавливает воспроизведение.

Как настроить магнитолу

нажать ручку регулировки громкости;
затем нажать ее еще раз, должна появиться запись «Demo Off».

нажимаем и удерживаем кнопку с квадратиками, над которой нарисована шестеренка;
нужный элемент выбирается поворотом регулятора громкости (или стрелками в случае с кнопочным вариантом);
чтобы выбрать активный элемент, нужно нажать ручку регулятора громкости;
затем для выхода снова нажать кнопку с квадратиками и шестеренкой над ней.

Настройка времени

Настройка автомагнитолы предполагает установку даты и времени. Для выполнения этих задач нужно:

Нажать и удерживать кнопку с квадратиками и шестеренкой.
Выбрать Clock поворотом регулятора громкости, затем — нажатием, когда данный пункт меню будет активен.
Поворотом регулятора громкости находим пункт настройки Clock Adjust и нажимаем регулятор для входа в пункт меню.
Поворотом регулятора прокручиваем часы и минуты до нужных значений и нажимаем ручку регулятора, когда нужное значение выбрано.
Теперь нужно выбрать формат — поворачиваем ручку громкости до пункта Clock Format и нажимаем ее.
Поворотом выбираем 12 или 24-часовой формат и нажимаем ручку громкости.
Для установки даты поворачиваем регулятор до пункта меню Date Set.
Выбираем значения даты поворотом регулятора громкости, затем — нажатием, когда нужные значения достигнуты.
Выходим нажатием кнопки с квадратиком и шестеренкой.

Как найти неисправность

Загрязнение и механическое повреждение магнитолы. Со временем в механизмах скапливается пыль и грязь, что может привести к проблемам.
Перепады напряжения могут вызвать неисправность в электрических цепях.

Если не включается

При отсутствии напряжения заменяют транзисторы или стабилитрон.

Другой причиной, когда включение не происходит, может стать отсутствие сигнала питания.

Если не работают кнопки

/ Договор найма физ лиц.md

Инструкция JVC KD-G827 — автомагнитола. Похожих файлов не найдено. Вы можете задать вопрос посетителям сайта по модели JVC KD-G827. Руководство пользователя для Инструкция автомагнитолы JVC KD-G647. Найти другие презентации. Работа может использоваться для проведения уроков и докладов в области «Инструкции». Инструкции пользователя на русском языке — огромный выбор, найти инструкцию, заказать перевод. Инструкция JVC KD-AR270. PDF. 332. Ресивер с проигрывателем CD/MP3. Инструкция JVC KD-AR360. DOC. JVC — распиновка автомагнитол. JVC KD-GT5R. JVC KS-R38. JVC JM-258 DVD TUNER TV Вывод «Parking» соеденить с GND для работы аппарата в движении. JVC HB-6800. Ресивер с проигрывателем компакт-дисков приймач з програвачем компакт-дисків. KD-G847. Информация о Bluetooth: Дополнительные сведения о функциях Bluetooth можно найти на веб-сайте JVC по адресу JVC(Дживиси) KD-R647EE Автомобильные Магнитолы С Cd Mp3 инструкция, паспорт, описание, мануал, руководство, форум, Инструкция по эксплуатации. Схема подключения автомагнитолы jvc. Фирма JVC заботится о своих потребителях. Дело каких-то нескольких минут, с которым справится даже школьник, но при условии четкого следования инструкции. В этой статье мы предлагаем ознакомиться с тем, что представляет собой магнитола для автомобиля JVC, какие можно найти модели и как правильно подключить систему. автомагнитола JVC KD, модели AV7001, AV-7100, AVX11, AVX12-EE Если в нашем списке вы не нашли требуемую модель, значит для JVC автомагнитол в нашем каталоге для неё пока нет руководства пользователя. Инструкция JVC KD-G207 руководство пользователя. Магнитола JVC KD-DV4207 (в архиве руководство по установке и руководство пользователя). Надеемся, у Вас получилось найти инструкция к магнитоле JVC, скачать и успешно ею воспользоваться. —выберите вид техники— CD-чейнджеры Автоакустика Автомагнитолы Акустика Магнитолы Надеемся, что Вы непременно найдете нужную инструкцию и посоветуете наш сайт своим близким и друзьям. Инструкции JVC KD —выберите вид техники— CD-чейнджеры Автоакустика Автомагнитолы Акустика Магнитолы Надеемся, что Вы непременно найдете нужную инструкцию и посоветуете наш сайт своим близким и друзьям. Инструкции JVC KD Справа вы найдете вашу инструкцию JVC KD-G847EE. Все инструкции по эксплуатации техники на одном сайте, совершенно бесплатно. Не можете найти нужную инструкцию? В интернет-магазине бытовой техники «Лаукар» Вы можете скачать инструкцию к товару Автомагнитола JVC KD-R571 совершенно бесплатно. D. KD-G807. VOL VOL. В соответствии с Законом Российской Федерации “О защите прав. РУCCKИЙ. Благодарим Вас за приобретение изделия JVC. Нажмите на кнопку ? или 4 , чтобы найти такую радиостанцию.

JVC Smartphone Control

СОДЕРЖАНИЕ

Описание
Совместимый AV-ресивер
Устройство, совместимое с Android
Приложение Android
Схема подключения
Порядок настройки

Порядок настройки

Проводное подключение:

Для подключения Android-совместимого устройства к AV-ресиверу см. Схема подключения и руководство пользователя AV-ресивером.

Обновление микропрограммы (KW-V50BT / V30BT): * Если у вас модель KW-V51BT или KW-V31BT, перейдите к этапу 3.

Для использования функции JVC Smartphone Control убедитесь в том, что микропрограмма AV-ресивера обновлена до последней версии.

1) Посетите Google Play и установите приложение JVC Smartphone Control.
2) Запустите приложение JVC Smartphone Control.
3) Для включения приложения JVC Smartphone Control выполните следующее. Android-совместимого устройств [Settings (Настройки)] —> [Accessibility (Доступ)] —> [Services (Службы)]

1) Включите AV-ресивер.
2) С использованием Android-совместимого устройства выполните поиск AV-ресивера («KW-V****»).
3) Подтвердите запрос на выполнение сопряжения с использованием Bluetooth на Android-совместимом устройстве и AV-ресивере.

* См. раздел Bluetooth в руководстве пользователя AV-ресивером.

1) Нажмите кнопки [HOME], затем [Apps]. (Либо нажмите кнопки [HOME], затем [All] —> [Apps]).
2) После первого включения следуйте указаниям мастера настройки, который открывается автоматически при нажатии кнопки [Apps].
- — Войдите в экран [APP Connection Setup], затем нажмите кнопку [Change]
- — Выберите пункт [Android/ Other], затем нажмите кнопку [Next]
- — Выберите пункт [HDMI/MHL + Bluetooth], затем нажмите кнопку [Next]
- — Выберите ваше Android-совместимое устройство, затем нажмите кнопку [Next]
- — Подтвердите изменения настроек, затем нажмите кнопку [Done]
* Мастер настройки может быть запущен вручную в следующем порядке:
- — Нажмите [HOME], затем [All] —> [AV Off]).
- — Нажмите [HOME], затем [Settings] —> [System] —> [APP Setup] —> [APP Connection Setup].

** См. раздел Settings (Настройки) в руководстве пользователя AV-ресивером.

1) Убедитесь в том, что транспортное средство находится на стоянке, и стояночный тормоз включен.
2) Запустите приложение JVC Smartphone Control» в Android-совместимом устройстве.
3) Подключите Android-совместимое устройство к AV-ресиверу JVC с использованием MHL или HDMI.
4) Нажмите [HOME] —> [Apps] на AV-ресивере.
5) Нажмите [Accept] и [Agree], если вы согласны с текстом предупреждения, появившимся на экране AV-ресивера.
6) Нажмите [Screen Calibration] (Калибровка экрана) на экране приложения JVC Smartphone Control, запущенного в Android-совместимом устройстве.
7) Калибровка экрана может занять несколько секунд. После завершения калибровки нажмите кнопки [Confirm] —> [Back].
8) Настройки завершены. Теперь вы можете управлять своим Android-совместимым устройством с сенсорной панели AV-ресивера.

* Калибровка экрана требуется только при первом включении. Повторная калибровка экрана необходима лишь после изменения размеров экрана Android-совместимого устройства.

** Убедитесь в том, что пункт Auto Connect (Автоматическое подключение) включен [ON] в меню AV-ресивера [Settings] —> [System] —> [Bluetooth Setup], и соединение Bluetooth между Android-совместимым устройством и AV-ресивером установлено.

Как подключить саб к магнитоле jvc kd g847

Среди всего изобилия автомагнитол на автомобильном рынке выбрать действительно качественный прибор становится все труднее, ведь как «грибы после дождя» растут магнитолы неизвестных производителей с таким же сомнительным качеством. Но существует ряд производителей, которые зарекомендовали себя на рынке только с положительной стороны. Среди них можно выделить JVC, Pioneer, Kenwood, Alpine и другие. И в этой статье хотелось бы обсудить процесс подключения магнитол JVC, ведь именно эта фирма на сегодняшний день пользуется наибольшей популярностью.

Какие бывают магнитолы?

Среди всего многообразия автомагнитол существует только два вида приборов, которые отличаются между собой формами.

В странах СНГ и Европы более распространенными являются одноблочные или 1 DIN, а для Америки, Японии и Кореи двухблочные или 2 DIN.

Также следует обратить внимание, что для установки магнитол различного типа придется приобретать соответствующие короба.

Важно! Внимательно изучите панель вашего автомобиля, ведь может оказаться, что в нее может войти только прибор определенного типа.

Переходник для подключения

Согласно Европейским стандартам все провода, подключаемые к автомагнитоле должны соответствовать одной маркировке ISO. Но при этом многие производители выпускают различные штекера и магнитолы фирмы JVC не исключение. Поэтому при покупке автомагнитолы нужно убедиться о наличии ISO переходника, а в случае его отсутствия им обязательно придется обзавестись.

Современные модели автомобилей оснащаются переходниками под Европейский стандарт, но большинство их не имеет, поэтому магнитолу придется подключать непосредственно к проводке.

Но для этих целей нужно знать цветовую схему для подключения магнитолы JVC:

Провод красного цвета – подключается к плюсовой клемме (+12В);
Провод желтого цвета – также присоединяется к плюсовому проводу идущего через замок зажигания (+12В);
Синий провод – клемма этого цвета подключается на управление антенной (+12В);
Черный цвет – должен идти на корпус автомобиля, то есть является массой;
Белый провод – идет на передний левый динамик;
Серый провод – предназначен для подключения правого переднего динамика;
Зеленый цвет – идет на задний левый динамик;
Фиолетовый провод – крепится на задний правый динамик.

Провода, идущие на минусовые клеммы динамиков, маркируются дополнительной полосой черного цвета (иногда серого или белого).

Если соединить вместе два провода желтого и красного цвета можно добиться того что автомагнитола будет работать и при выключенном зажигании.

Важно! Красный плюсовой провод должен иметь предохранитель. А при соединении желтого и красного проводов в кучу, их также следует пустить через предохранитель.

Процесс подключения магнитолы

Если ваш автомобиль имеет встроенную ISO клемму, то с подключением магнитолы JVC не возникнет проблем главное проверить маркировку проводов и придерживаясь схемы присутствующей в упаковке с магнитолой.

В противном случае подключение придется врезаться непосредственно в саму проводку или кидать провод непосредственно на клемму аккумулятора.

Важно! При подключении магнитолы все источники электроэнергии, следует отключить, а если это невозможно каждый провод нужно тщательно зачищать, пропаивать и изолировать (пример соединения можно увидеть на фото ниже). Не прикасаясь при этом плюсовыми клеммами к массе или проводам, идущим на динамики.

Помимо этого следует избегать для подключения такие места, как прикуриватель и замок зажигания.

Для безопасной работы магнитолы JVC ее подключение нужно произвести многожильным медным проводом сечением не менее 4 мм и установленным на него предохранителем в 10-20А. Если подключение осуществляется от аккумуляторной клеммы, предохранитель должен располагаться на расстоянии более 40 см от нее.

Интересно! Монтаж магнитолы JVC непосредственно к аккумуляторной клемме обеспечивается лучшее звучание треков, благодаря меньшим просадкам и влияниям помех работающей аппаратуры.

Минусовый провод желательно использовать как можно короче для уменьшения длины, его можно присоединить к корпусу автомобиля.

Подключение динамиков и выбор акустических проводов

Для подключения динамиков к магнитоле JVC, следует применять только акустические провода соответствующего сечения. Так, для динамиков мощностью до 100 Вт можно использовать провод сечением до 4 мм выполненного из бескислородной меди. Этим провода очень мягкие и чаще всего защищены силиконовой изоляцией, что очень практично, она не «задубеет» на морозе. Также на проводах имеются стрелочки, указывающие на направление прокладки проводов от магнитолы.

На большей части динамиков имеются маркировки подключения положительного и отрицательного контакта, но иногда их нет в этом случае широкая клемма – обозначает плюс, а узкая – минус.

Подведем итог

Подключение магнитолы JVC не составит труда, главное производить все операции аккуратно и согласно схеме имеющейся с прибором. Также следует помнить, что для монтажа потребуются кое-какие инструменты, ведь для прокладки проводов понадобится частичная или полная разборка салона.

Если у Вас остались вопросы по установке JVC магнитолы, то можно просмотреть детальное видео монтажа.

Главным условием качественной установки является уверенность в своих силах, в противном случае монтаж лучше предоставить профессионалам.

Автомагнитолы JVC

Автомагнитолы jvc и схема подключения

Примечание. Так, компания JVC/Kenwood недавно представила на обозрение покупателей 4 новые бездисковые ресивера, созданные для активных пользователей мобильных телефонов. Элегантный дизайн, полная интеграция со смартфонами, фирменный звук, широкие возможности – это не единственные преимущества данных аппаратов.

Особенности установки и подключения

Схема подключения автомагнитолы jvc

Примечание. Конечно же, выпускаются также модели автомагнитол с обыкновенной винтовой фиксацией. Они даже в некотором роде надежнее, но не стоит забывать, что вкручивать винты надо на глубину не более 6 мм.

Примечание. К большому сожалению, такой соединитель появился сравнительно недавно. А вот на ранних модификациях автомобилей БМВ, Ниссан, Хонда и других, нет такого разъема. В этом случае подключение может вызвать некоторые проблемы, если не знать особенности процесса и распиновку автомагнитол JVC.

JVC распиновка разъемов автомагнитол

Стандартная распиновка разъемов JVC аппаратов

Как правило, большинство моделей автомагнитол JVC надо подключать по следующей схеме:

КП протягивать от АКБ. Это питание на 12В;
СП, отвечающий за силовую антенну;
ЖП провести через ЗЗ;
ЧП, отвечающий за массу, проще всего перебросить на кузов в самом удобном для этого месте;
ФП – это плюс на тыловой динамик правый;
ЗП – это плюс на тыловой динамик левый;
СрП – это минус на тыловой динамик правый;
БП – это минус на тыловой динамик левый.

Примечание. Следует знать, что на автомагнитолах JVC минусовые провода выкрашены бывают не только в основной цвет, но и имеют еще черную полосу. Что касается ЖП и КП, то их часто соединяют вместе. Это позволяет добиться возможности слушать музыку без ключа зажигания. Кроме того, такой прием значительно сказывается на улучшении качества звука.

Предохранитель, находящийся на торце аппаратов JVC, переставить в соседнее гнездо;
К АКБ подсоединить только КП;
ЖП просто заизолировать.

Совет. Чтобы добиться нормального воспроизведения и чистого звука без искажений, надо немалое внимание уделить проводам и их качеству. Более толстые кабели идеально подходят для питания, а более надежные соединители – для связи с динамиками. Та проводка, которая идет в комплекте с аппаратами, как правило, не самого лучшего качества.

Большинство таких магнитол оснащено фирменным разъемом. Для подключения JVC к бортовой сети необходимо приобрести специальный переходник. Также можно подсоединить магнитолу при его отсутствии. Это можно сделать 2 способами:

Путем подключения проводов к штырькам на разъеме.
Путем припайки проводов к плате магнитолы в соответствии с обозначениями.

В обоих случаях необходимо руководствоваться схемой подключения устройства. Распиновка проводов автомагнитолы JVC осуществляется следующим образом:

Если в штырьках колодки на задней стенке магнитолы имеются отверстия, то для подключения понадобятся иголки, которые будут туда вставляться. Также нужно приготовить провода. Их цвета выбираются в соответствии с общепринятой маркировкой, чтобы облегчить подсоединение устройства.

Один конец провода надежно прикручивается к иголке. Для изоляции таких соединителей друг от друга на них надеваются трубочки. После установки всех иголок на места полученная конструкция скрепляется и фиксируется при помощи клейкой ленты. Вначале иголки с трубочками оборачиваются в несколько слоев, а затем прикрепляются с нескольких сторон путем приклеивания к задней стенке магнитолы.

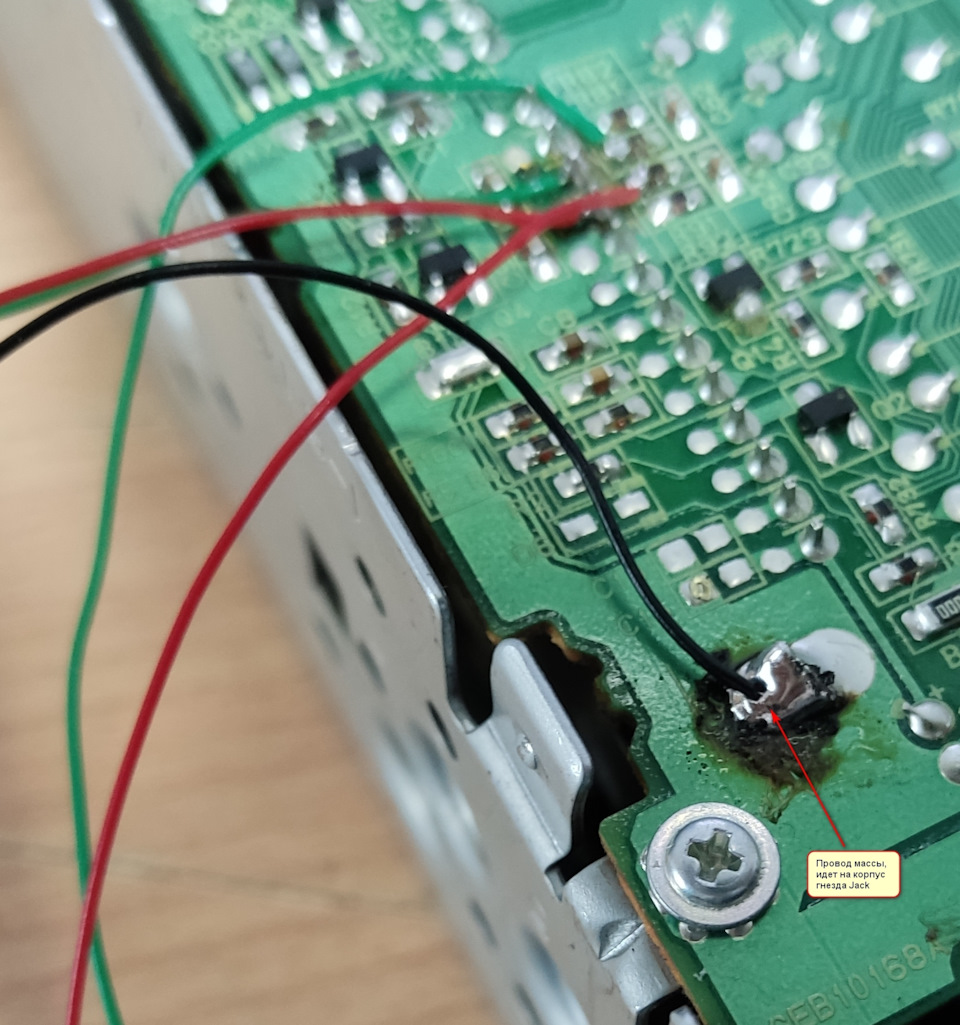

Если не удается подключить магнитолу с помощью иголок, то следует подпаять провода к контактам на печатной плате. Для этого следует снять верхнюю крышку устройства и аккуратно вынуть плату из корпуса. Затем подпаиваются провода к контактам коннектора по схеме подключения автомагнитолы. Для выведения кабелей наружу следует аккуратно просверлить отверстие в задней стенке устройства поближе к месту пайки.

Как настроить

После подключения следует настроить магнитолу JVC. Вначале надо отключить демо-режим, нажав на энкодер громкости дважды. Чтобы установить часы на магнитоле JVC, следует перейти в меню, нажимая и удерживая соответствующую кнопку, а затем установить 24-часовой формат отображения времени и подходящий часовой пояс. После этого устанавливаются часы и минуты поворотом регулятора громкости.

Для подтверждения вносимых изменений надо на него нажимать. Чтобы выйти из меню, нажимается кнопка настроек автомагнитолы. Настройка параметров звука осуществляется по нажатию на соответствующую кнопку.

В этом режиме можно настраивать звучание посредством регулировки тембра по 3 полосам либо с помощью эквалайзера.

Инструкция пользователя

Чтобы выполнить ручную настройку радио, следует удерживать одну из кнопок перехода, пока не появится символ М, после следует нажимать ее несколько раз для выбора желаемой частоты. Для автоматического поиска надо нажимать и отпускать ту же кнопку в соответствии с инструкцией по эксплуатации. Отключение звука или приостановка воспроизведения осуществляется нажатием на регулятор громкости.

К этой магнитоле можно подключать смартфон с Android, поддерживающий инструменты Android Open Accessory. В этом случае можно переходить на предыдущий или следующий трек кнопками на магнитоле. Остальные операции выполняются со смартфона. При прослушивании музыки с диска или флешки можно еще и переключаться между папками и управлять повтором и случайным проигрыванием в соответствии с руководством.

Неисправности и их устранение

Как и в других магнитолах, в ресиверах JVC могут возникать неполадки. Они могут быть вызваны внутренними неисправностями, применением некачественных динамиков и прочих принадлежностей и т. д.

Как найти неисправность

Найти поломки в магнитолах JVC можно по характерным признакам. Если некоторые функции работают не так, как надо, то это может быть вызвано сбоем настроек устройства. Неестественное звучание обусловлено неверными параметрами эквалайзера. Слабый, отсутствующий или искаженный звук может быть вызван повреждением или замыканием в акустической проводке.

Не работают кнопки

Если на автомагнитоле JVC не работают кнопки на панели, то следует проверить, правильно ли она установлена. Затем необходимо снять ее и осмотреть контакты с обратной стороны. В случае их загрязненности подсветка дисплея может не светиться. После очистки контактов панель управления аккуратно устанавливается на свое место.

Не включается

При проверке подключения цепей питания следует убедиться в том, что провода не имеют повреждений. Минусовой кабель следует подсоединить к кузову машины поближе к магнитоле, если там есть шпилька. Также нужно проверить, правильно ли подключены плюсовые провода магнитолы. Если один из них включен через замок зажигания или не подключен к бортовой сети, то магнитола не будет работать. Для устранения этой неисправности следует соединить красный и желтый провода вместе и подключить их к аккумулятору.

Перед Вами Инструкция автомагнитолы JVC KD-G847. Вы можете ознакомиться и скачать данное руководство по эксплуатации бесплатно. Инструкция по применению на русском языке, предложенная производителем, позволяет правильно использовать Вашу бытовую технику и электронику.

Инструкция автомагнитолы JVC KD-G847 Информация отображена на картинке Информация отображена на картинке Информация отображена на картинке Информация отображена на картинке

Многие люди предпочитают читать документы не на экране, а в печатной версии. Возможность печати руководства пользователя также была предусмотрена на нашем сайте, и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer. Нет необходимости печатать все руководство автомагнитолы JVC KD-G847, можно выбрать только нужные страницы инструкции.

Одним из популярных производителей автомобильных магнитол является JVC. Магнитолы этой марки уже давно полюбились автомобилистам. Преимуществами магнитол этого производителя являются:

кнопки и обозначения на экране выполнены стандартные, чтобы пользователь не путался;
удобное управление;
распиновка магнитолы JVC может быть осуществлена пользователем самостоятельно.

Перед тем как подключить магнитолу, необходимо проверить соответствие короба. Есть 2 стандарта:

европейский;
американский (еще используется в Японии и Южной Корее).

Как подключить магнитолу

Схема распиновки

Для правильной распиновки используется следующая схема подключения автомагнитолы JVC:

провод, обозначенный красным, присоединяется на 12 В плюс;
провод, обозначенный синим, присоединяют к управлению антенной;
желтый провод подключают через ЗЗ на плюс;
провод, обозначенный белым, идет к левому динамику;
черный провод идет к корпусу (масса);
зеленый провод подключают к левому заднему динамику;
серый провод идет к переднему правому динамику;
фиолетовый провод идет к правому заднему динамику.

Руководство пользователя

Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения:

Основные механизмы и регуляторы на передней панели магнитолы JVC:

Переключаться можно на предыдущий трек и альбом.

Кнопка с квадратиком останавливает воспроизведение.

Как настроить магнитолу

нажать ручку регулировки громкости;
затем нажать ее еще раз, должна появиться запись «Demo Off».

нажимаем и удерживаем кнопку с квадратиками, над которой нарисована шестеренка;
нужный элемент выбирается поворотом регулятора громкости (или стрелками в случае с кнопочным вариантом);
чтобы выбрать активный элемент, нужно нажать ручку регулятора громкости;
затем для выхода снова нажать кнопку с квадратиками и шестеренкой над ней.

Настройка времени

Настройка автомагнитолы предполагает установку даты и времени. Для выполнения этих задач нужно:

Как найти неисправность

Загрязнение и механическое повреждение магнитолы. Со временем в механизмах скапливается пыль и грязь, что может привести к проблемам.
Перепады напряжения могут вызвать неисправность в электрических цепях.

Если не включается

При отсутствии напряжения заменяют транзисторы или стабилитрон.

Другой причиной, когда включение не происходит, может стать отсутствие сигнала питания.
