Как подключить lcd дисплей к ардуино без i2c

Работа с символьными ЖК дисплеями 1602,2004.

Для работы с символьными графическими дисплеями предлагаем воспользоваться библиотекой LiquidCrystal которая входит в стандартный набор Arduino IDE и предназначена для работы по 8-битному (4-битному) параллельному интерфейсу. Если Ваш дисплей подключается к Arduino по аппаратной шине I2, то Вам нужно установить библиотеку LiquidCrystal_I2C (большинство функций которой повторяют функции первой библиотеки).

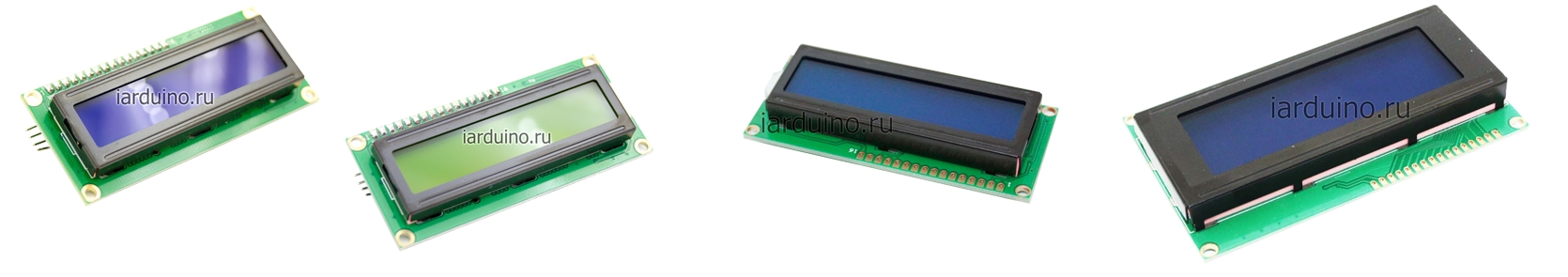

Поддерживаемые дисплеи:

Дисплей	Подключение и инициализация

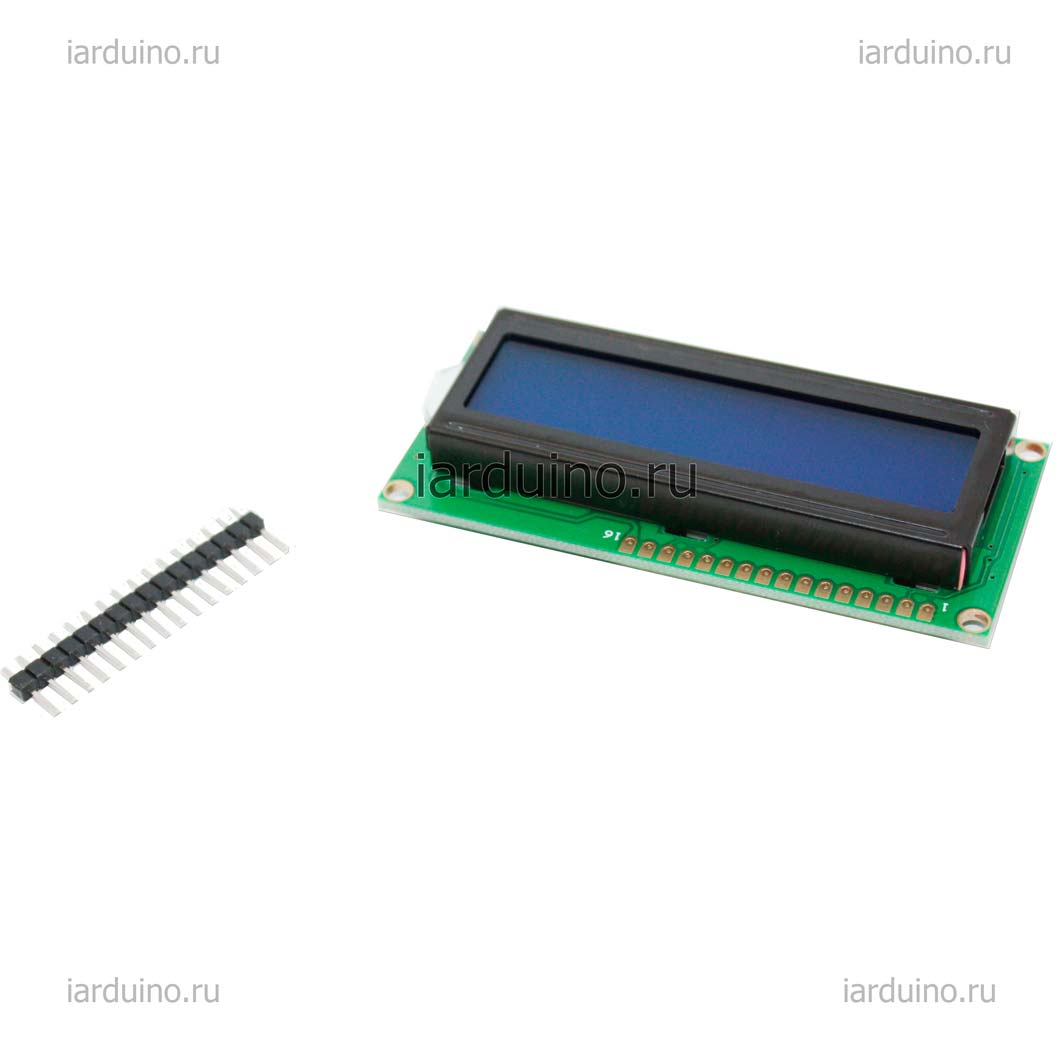

LCD1602 — символьный дисплей (16×02 символов), с параллельным интерфейсом (синий)	#include LiquidCrystal lcd( 2 , 3 , 4 , 5 , 6 , 7 [ , 8 , 9 , 10 , 11 ] ); void setup()< lcd.begin( 16 , 2 ); >

#1 Пример

Выводим надпись на дисплей LCD1602 подключённый по шине I2C. Для работы с дисплеем LCD2004 нужно изменить 3 строку на LiquidCrystal_I2C lcd(0x27,20,4);

#2 Пример

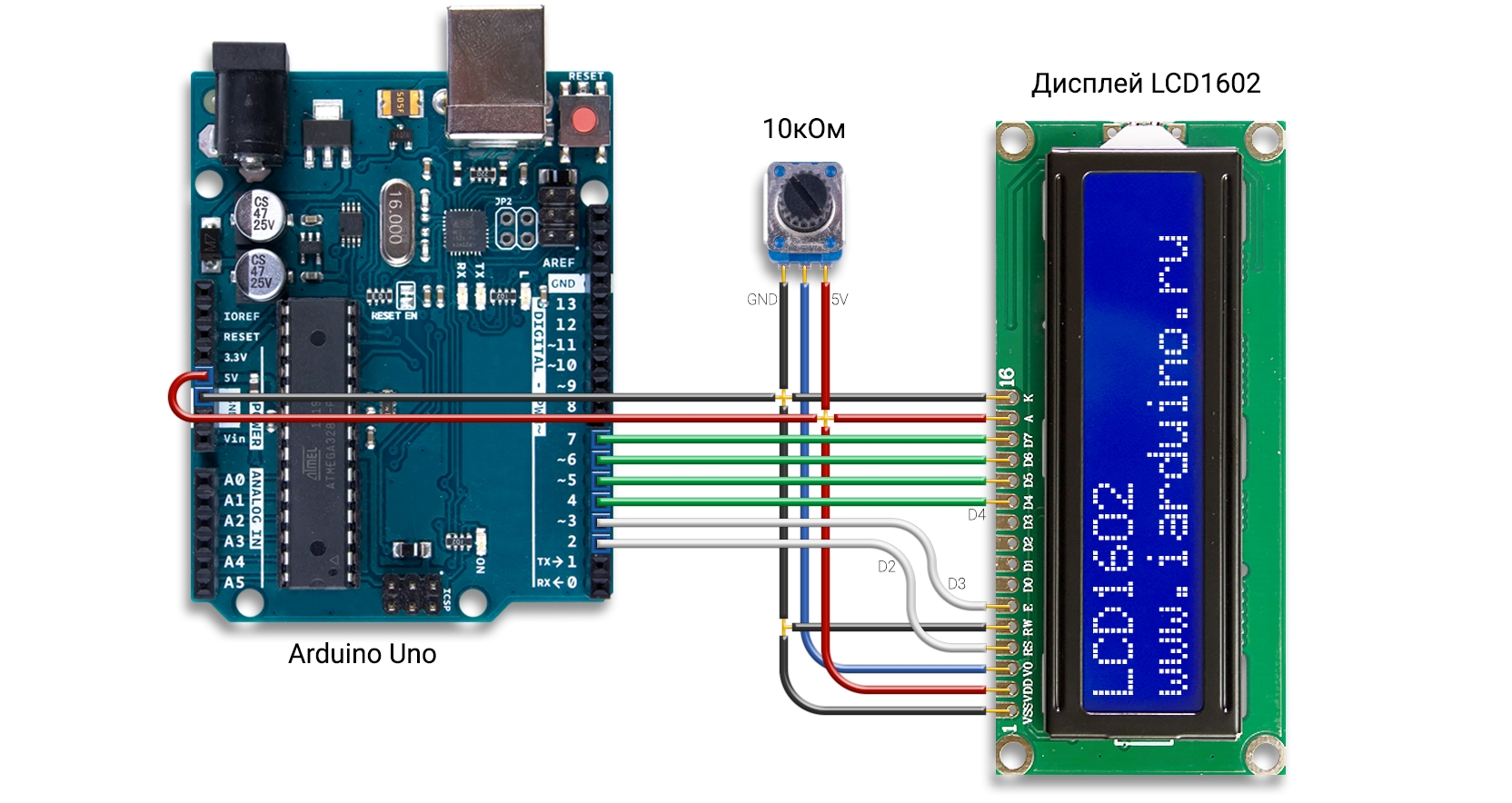

Выводим надпись на дисплей LCD1602 подключённый по 4-битной параллельной шине. Для работы с дисплеем LCD2004 нужно изменить 5 строку на lcd.begin(20, 4);

#3 Пример

Выводим надпись «Русский язык» на дисплей LCD1602 подключённый по шине I2C:

#4 Пример

Выводим время прошедшее после старта на дисплей LCD1602 подключённый по шине I2C:

Как подключить lcd дисплей к ардуино без i2c

В данной публикации речь пойдет о подключении жидкокристаллического дисплея LCD2004A без интерфейса I2C. Это обычный жидкокристаллический дисплей с четырьмя строками по 20 символов в каждой, подключается он так же как и двухстрочный аналогичный дисплей, поэтому инструкция будет полезна и для дисплея с двумя строками LCD2002.

Выглядит дисплей вот так:

1. 1 Vss — Земля (общий провод)
2. 2 Vdd — Питание + 5 В
3. 3 Vo — Управление контрастностью дисплея. Вход для подключения среднего вывода делителя напряжения + 5 В. Можно использовать подстроечный резистор сопротивлением 10-20 кОм.
4. 4 RS — Выбор регистра: 0 – регистр команд; 1 – регистр данных. Низкий уровень сигнала означает, что на шине данных сформирована команда, высокий уровень – на шине данные.
5. 5 R/W — Направление передачи данных: 0 – запись; 1 – чтение. Во многих приложениях функция чтения не используется, поэтому сигнал часто подключается к земле.
6. 6 E — Строб операции шины (по отрицательному фронту).
7. 7 DB0 — Младшие биты восьми битного режима. При четырех битном интерфейсе не используются.
8. 8 DB1 — Младшие биты восьми битного режима. При четырех битном интерфейсе не используются.
9. 9 DB2 — Младшие биты восьми битного режима. При четырех битном интерфейсе не используются.
10. 10 DB3 — Младшие биты восьми битного режима. При четырех битном интерфейсе не используются.
11. 11 DB4 — Старшие биты восьми битного режима или биты данных четырех битного интерфейса.
12. 12 DB5 — Старшие биты восьми битного режима или биты данных четырех битного интерфейса.
13. 13 DB6 — Старшие биты восьми битного режима или биты данных четырех битного интерфейса.
14. 14 DB7 — Старшие биты восьми битного режима или биты данных четырех битного интерфейса.
15. 15 A — Анод питания подсветки (+).
16. 16 K — Катод питания подсветки (-). Ток должен быть ограничен.

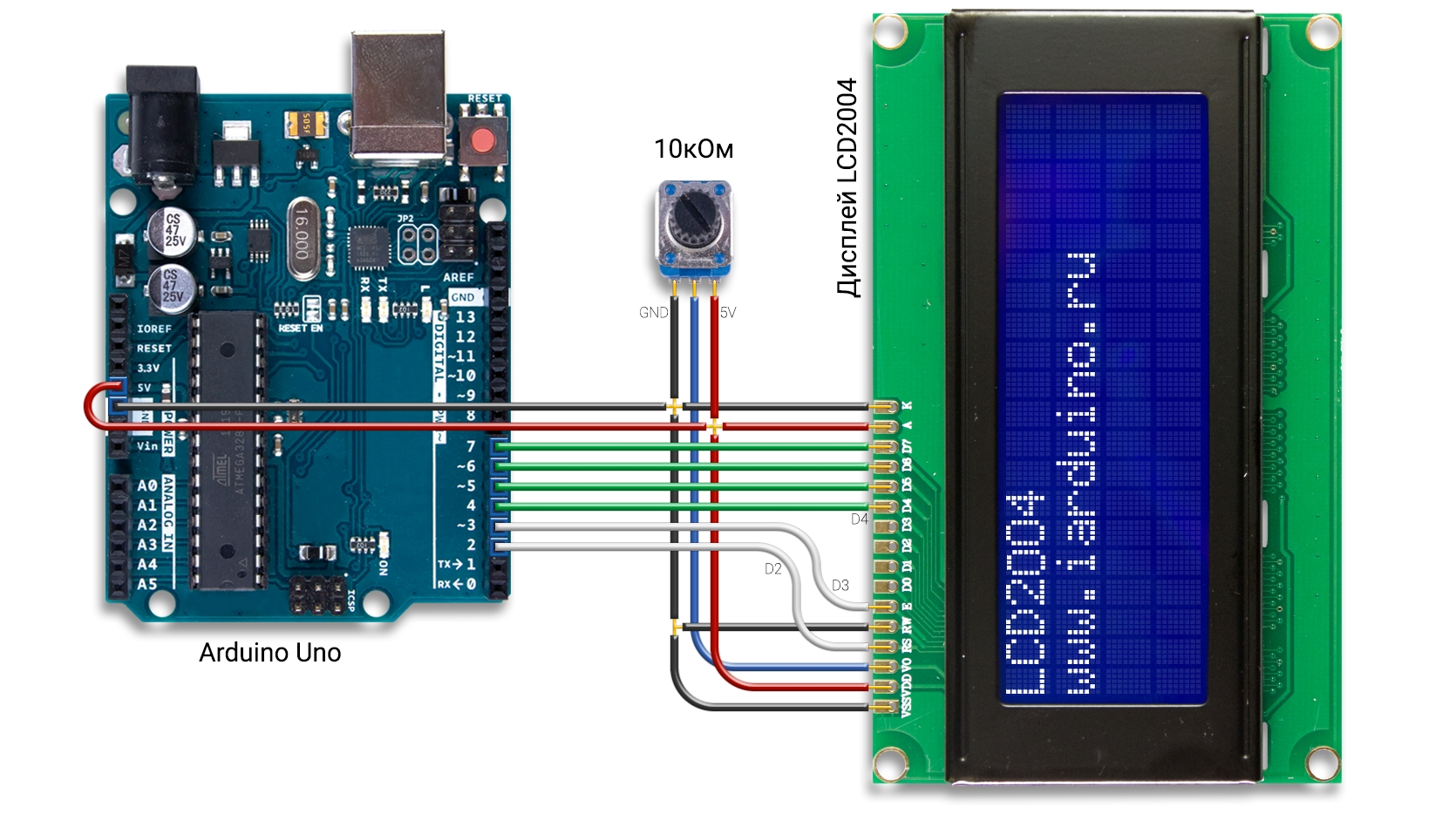

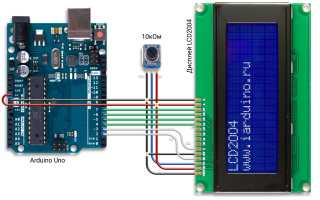

Схема сборки на макетной плате:

Принципиальная схема:

Дело в том, что многие дисплеи привезённые из Китая, не обладают русским набором символов, и если после заливки и выполнении скетча на устройстве вы видите это:

Это означает, что дисплей не имеет русских символов в прошивке, а если вы видите русские буквы, то вам повезло. 🙂

Теперь попробуем другую прошивку, которая отобразит тестовую информацию, при этом в данной прошивке мы создадим свой символ в виде человечка (Правда таких символов можно создать всего 8).

Скетч примера:

Вот что должно получиться после загрузки и выполнения данного скетча:

Liquid Crystal Displays (LCD) with Arduino

This article was revised on 2021/11/18 by Karl Söderby.

The LiquidCrystal library allows you to control LCD displays that are compatible with the Hitachi HD44780 driver. There are many of them out there, and you can usually tell them by the 16-pin interface.

Output of the sketch on a 16×2 LCD

The LCDs have a parallel interface, meaning that the microcontroller has to manipulate several interface pins at once to control the display. The interface consists of the following pins:

• A register select (RS) pin that controls where in the LCD’s memory you’re writing data to. You can select either the data register, which holds what goes on the screen, or an instruction register, which is where the LCD’s controller looks for instructions on what to do next.
• A Read/Write (R/W) pin that selects reading mode or writing mode
• An Enable pin that enables writing to the registers
• 8 data pins (D0 -D7). The states of these pins (high or low) are the bits that you’re writing to a register when you write, or the values you’re reading when you read.

There’s also a display contrast pin (Vo), power supply pins (+5V and GND) and LED Backlight (Bklt+ and BKlt-) pins that you can use to power the LCD, control the display contrast, and turn on and off the LED backlight, respectively.

The process of controlling the display involves putting the data that form the image of what you want to display into the data registers, then putting instructions in the instruction register. The LiquidCrystal Library simplifies this for you so you don’t need to know the low-level instructions.

The Hitachi-compatible LCDs can be controlled in two modes: 4-bit or 8-bit. The 4-bit mode requires seven I/O pins from the Arduino, while the 8-bit mode requires 11 pins. For displaying text on the screen, you can do most everything in 4-bit mode, so example shows how to control a 16×2 LCD in 4-bit mode.

Hardware Required

• Arduino Board
• LCD Screen (compatible with Hitachi HD44780 driver)
• pin headers to solder to the LCD display pins
• 10k ohm potentiometer
• 220 ohm resistor
• hook-up wires
• breadboard

Circuit

Note that this circuit was originally designed for the Arduino UNO. As the Arduino is communicating with the display using SPI, pin 11 & 12 will change depending on what board you are using. For example, on a MKR WiFi 1010, the SPI bus is attached to pin 8 & 11.

Before wiring the LCD screen to your Arduino board we suggest to solder a pin header strip to the 14 (or 16) pin count connector of the LCD screen, as you can see in the image further up.

To wire your LCD screen to your board, connect the following pins:

• LCD RS pin to digital pin 12
• LCD Enable pin to digital pin 11
• LCD D4 pin to digital pin 5
• LCD D5 pin to digital pin 4
• LCD D6 pin to digital pin 3
• LCD D7 pin to digital pin 2
• LCD R/W pin to GND
• LCD VSS pin to GND
• LCD VCC pin to 5V
• LCD LED+ to 5V through a 220 ohm resistor
• LCD LED- to GND

Additionally, wire a 10k potentiometer to +5V and GND, with it’s wiper (output) to LCD screens VO pin (pin3).

The circuit (made using Fritzing).

Schematic

The schematic (made using Fritzing).

Hello World Example

This example sketch prints to the LCD and shows the time in seconds since the Arduino was reset.

Autoscroll Example

This example sketch shows how to use the and methods to move all the text on the display left or right.

• moves all the text one space to the left each time a letter is added
• turns scrolling off

This sketch prints the characters to with autoscroll off, then moves the cursor to the bottom right, turns autoscroll on, and prints them again.

Blink Example

This example sketch shows how to use the and methods to blink a block-style cursor.

Cursor

This example sketch shows how to use the and methods to control an underscore-style cursor.

Display Example

This example sketch shows how to use the and methods to turn on and off the display. The text to be displayed will still be preserved when you use noDisplay() so it’s a quick way to blank the display without losing everything on it.

Scroll Example

This example sketch shows how to use the and methods to reverse the direction the text is flowing. It prints “Hello World!”, scrolls it offscreen to the left, then offscreen to the right, then back to home.

Serial to Display Example

This example sketch accepts serial input from a host computer and displays it on the LCD. To use it, upload the sketch, then open the Serial Monitor and type some characters and click Send. The text will appear on your LCD.

Set Cursor Example

This example sketch shows how to use the method to reposition the cursor. To move the cursor, just call with a row and column position. For example, for a 2×16 display:

Here is the full example:

Text Direction Example

This example sketch shows how to use the and methods. These methods control which way text flows from the cursor.

• causes text to flow to the left from the cursor, as if the display is right-justified.
• causes text to flow to the right from the cursor, as if the display is left-justified.

This sketch prints through right to left, then through left to right, then through right to left again.

Custom Character

This example demonstrates how to add custom characters on an LCD display.

Подключение модуля LCD 1602 к Arduino

Модуль дисплея LCD 1602 — очень популярен в последнее время ввиду простоты его работы и способа подключения. Используется во множестве проектов где требуется вывод информации на дисплей. О том как подключить и настройка LCD модуля 1602 к Arduino и пойдет речь в этом посте.

При помощи модуля LCD 1602 можно без труда вывести на кран какую либо информацию — будь это текстовое сообщение, значение температуры, количество оборотов, давление и любые другие параметры.

Стоит он не дорого и не нуждается в какой либо тонкой и сложной настройке. Все что нужно для того чтобы начать с ним работать это подключить его к Arduino по схемам ниже. Подключить библиотеку для работы с ним и написать скрипт.

Распиновка LCD модуля 1602

Назначение выводов дисплея 1602

Основные технические характеристики дисплея 1602

• наличие светодиодной подсветки;
• контроллер HD44780;
• напряжение питания 5 В;
• размер дисплея 16х2 символов;
• диапазон рабочей температуры от -20 С до +70 С;
• угол обзора 180 градусов.

Схема подключения LCD модуля 1602 к Arduino без I2C

В данной схеме мы напрямую подключаем Arduino к LCD модулю, при такой схеме подключения много проводов. Что не очень удобно. Как видно из схемы для подключения Arduino напрямую к LCD 1602 понадобится 6 проводов.

Схема подключения LCD модуля 1602 к Arduino при помощи модуля I2C

В данной схеме используется модуль I2C , при помощи которого можно значительно сократить количество проводов. Для подключения понадобится всего 4 провода, которые соединяются с модулем.

Модуль i2c для работы с LCD 1602

Этот интерфейсный модуль позволяет уменьшить количество используемых выводов контроллера, вместо 8 или 4-битного соединения, требуется только 2 вывода (SDA и SCL).

• поддержка дисплеев: LCD 16×02 / 20×04;
• дополнительно: регулировка контрастности;
• напряжение питания. 5 В;
• интерфейс: I2C;
• размеры модуля: 54 мм x 19 мм x 15 мм

Схема модуля i2c для работы с LCD 1602

Внешний вид интерфейсного модуля i2c

Для соединения на модуле расположено три группы контактов:

Первая группа:

• SCL: линия тактирования (Serial CLock)
• SDA: линия данных (Serial Dфta)
• VCC: «+» питание
• GND: «-» питание

Вторая группа:

• VSS: «-» питание
• VDD: «+» питание
• VO: Вывод управления контрастом
• RS: Выбор регистра
• RW: Чтение/запись ( режим записи при соединении с землей)
• E: Еnable (строб по спаду)
• DB0-DB3: биты интерфейса (младшие )
• DB4-DB7: биты интерфейса (старшие)
• A: «+» питания подсветки
• K: «-» питания подсветки

Третья группа: (по умолчанию установлена перемычка)

• VCC:
• A от LCD:

Библиотека для работы с модулем LCD 1602

Для соединения Arduino c LCD 1602 по протоколу I2C потребуются две библиотеки:

1. Библиотеки Wire.h — стандартная библиотека для работы Arduino c устройствами по протоколу с I2C она уже есть в Arduino IDE;
2. Библиотека LiquidCrystal.h так же есть в в Arduino IDE используется при прямом подключении Arduino к LCD 1602 (без модуля I2C) ;
3. Библиотека LiquidCrystal_I2C.h которая предоставляет все необходимые функции для работы с LCD 1602. Скачать вы ее можете в конце статьи.

Примеры скетчев

Описание функций и методов библиотеки LiquidCrystal I2C:

• home() и clear() – возврат курсора в начало экрана, вторая это очистка экрана курсор после очистки переходи в начало;
• write(ch) – вывод символа на экран;
• cursor() и noCursor() – показать/скрыть курсор на экране;
• blink() и noBlink() – включение/выключение мигание курсора;
• display() и noDisplay() – подключаем/отключаем дисплей;
• scrollDisplayLeft() и scrollDisplayRight() – смещаем экран на один символ вправо/влево;
• autoscroll() и noAutoscroll() – позволяет вкл./выкл. режим автопрокрутки. В этом режиме каждый новый символ записывается в одном и том же месте, вытесняя ранее написанное на экране;
• leftToRight() и rightToLeft() – направление выводимых символов слева направо или справа налево;
• createChar(ch, bitmap) – создание символа с кодом ch (0 – 7), для создания черных и белых точек

Возможные ошибки при подключении модуля I2C

Если после того загрузили программу в arduino экран никак не реагирует и он не отображается никакого символа, попробуйте выполнить следующие шаги:

Другой причиной не рабочего экрана может стать неправильный i2c адрес, для устранения неисправности попробуйте выполнить следующие шаги:
