Что такое VCC и GND?

GND (GROUND, перевод — земля) — точка нулевого потенциала микросхемы. … VCC (Voltage Collector Collector, перевод — коллектор напряжения) — плюс питания относительно GND.

Что такое VSS и Vcc?

Для цифровых цепей VCC — это напряжение питания схемы, VDD — рабочее напряжение микросхемы (обычно Vcc> Vdd), а VSS — точка заземления. … Некоторые микросхемы имеют контакты VDD и VCC, что указывает на то, что само устройство имеет функцию преобразования напряжения.

Что означают буквы GND?

GND: Земля (электроника) — узел цепи, потенциал которого условно принимается за ноль Gemeinsame Normdatei — немецкая система классификации и систематизации

В чем разница VDD и Vcc?

Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (Vcc — плюс, Vee — минус), а Vdd и Vss для схем на полевых транзисторах (Vdd — плюс, Vss — минус). Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов.

Что такое Vcc на усилителе?

Знак минус внутри круга — это специальное отрицательное напряжение для операционных усилителей, обычно от -3 до -18 В, часто помеченное (Vee). Обычно он противоположен положительному контакту питания (Vcc). Заземление сигнала (обычно 3 горизонтальные полосы) является истинным заземлением для схемы.

Что такое Vcc на сокете?

Эти выводы на принципиальных схемах обычно называются Vcc (плюс питания), Vss (земля) и VTT (терминаторы). Так, в разъеме Socket 775 выводов Vcc — 226 штук, выводов VTT — 24, выводов Vss — 273.

Что такое VSS?

VSS (Microsoft Visual SourceSafe) — система управления версиями программного кода. VSS (Microsoft Volume Snapshot Service, Shadow Copy) — служба теневого копирования тома. VSS Enterprise — первый из пяти коммерческих суборбитальных космических кораблей.

Что такое V на плате?

Обозначения напряжений на выводах вакуумных ламп могут быть следующие: V_P (plate, anode), V_K (cathode, именно K, не C), V_G (grid, сетка). Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (V_CC – плюс, V_EE — минус), а Vdd и Vss для схем на полевых транзисторах (V_DD – плюс, V_{SS —} минус).

Как обозначается минус на микросхеме?

Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля).

Что означает надпись на усилителе GND?

GND — Это минус, подключаемый от прикуривателя до сабвуфера.

Что означает SW на схеме?

SW(electronic switch) — Электронный ключ EMPHA(emphasis) — Предискажения ENV — Огибающая EQ(equalizer) — Корректор, эквалайзер Erase current — Ток стирания ETC(electronic tape counter) — Электронный счетчик длины ленты ETX(external) — Внешний, наружный Eject — Выброс, извлечение.

Обозначение цепей питания в иностранных материалах

Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.

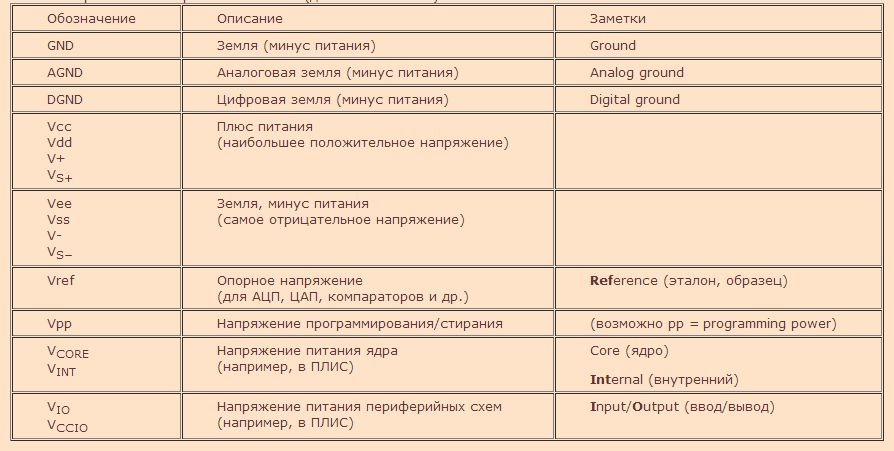

Вот перечень некоторых обозначений (далеко не полный).

Gnd на усилителе что значит — что делать, ответы экспертов

GND на схеме материнской платы в магнитоле или камере: что это такое

Многие люди интересуются, какая роль на схеме материнской платы или магнитолы отводится GND и что это вообще такое. Если дословно, то это «земля» (от английского слова «ground»). Некоторые также используют термин в значении «масса» или «минус». По факту – это общий провод, который обычно бывает белым или черным. Последний вариант более распространён. При этом существуют и другие варианты провода питания. Например, синий, зеленый, оранжевый, красный и желтый.

Важно учитывать следующие расшифровки при ремонте материнской платы:

1. GND (ground или «земля»). Речь идет о точке нулевого потенциала микросхемы.
2. VEE (Voltage Emitter Emitter обозначает «напряжение эмиттер»). В данном случае имеется ввиду минус питания по отношению к GND.
3. VCC (Voltage Collector Collector – это «коллектор напряжения»). Это как раз-таки плюс питания по отношению к GND.

Также важно учитывать, что аббревиатура GND может иметь и несколько иной вид, например, DGND, GNDD. Так будет обозначаться цифровая земля

Аналоговая же земля, в свою очередь, может быть обозначена аббревиатурами AGND или GNDA.

Для понимания сути, следует привести элементарный пример. В компьютерном корпусе потребовалось подключить дополнительный вентилятор, чтобы блок не перегревался. Стандартных мощностей не хватало. Ноль вентилятор, черный провод был подключен к проводу молекс-разъема на блоке питания. Кстати, он тоже выполнен в черном цвете. В данном случае это и есть «земля».

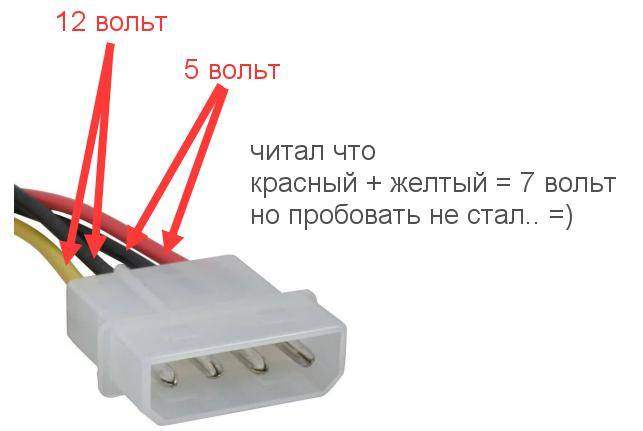

Само же питание на вентиляторе было желтым. Оно подключалось к молексу кабеля питания такого же цвета.

Важно! В данном случае следует понимать простую «арифметику»:

1. Когда соединяются желтый и черные шнуры, на выходе получается заряд в 12 Вт.
2. Сочетание же красного и черного дает всего 5 вольт.

Это важно учитывать для того, чтобы рассчитать необходимое напряжение. В противном случае, может возникнуть замыкание и последующая неисправность, устранить которую иногда невозможно

Кстати на плате и коннекторах можно обнаружить еще и маркировку «POWER». Здесь это значит питание (со знаком плюс).

Обязательно следует обращать внимание и на гнезда с коннекторами. Порой, их конструкция способна исключить неверное подключение

Кстати, сами кнопки компьютера, к примеру, перезагрузка и включение, совершенно неважно, как подключать, потому что главным здесь становится замыкание. Плюсы и минусы здесь не играют никакой роли

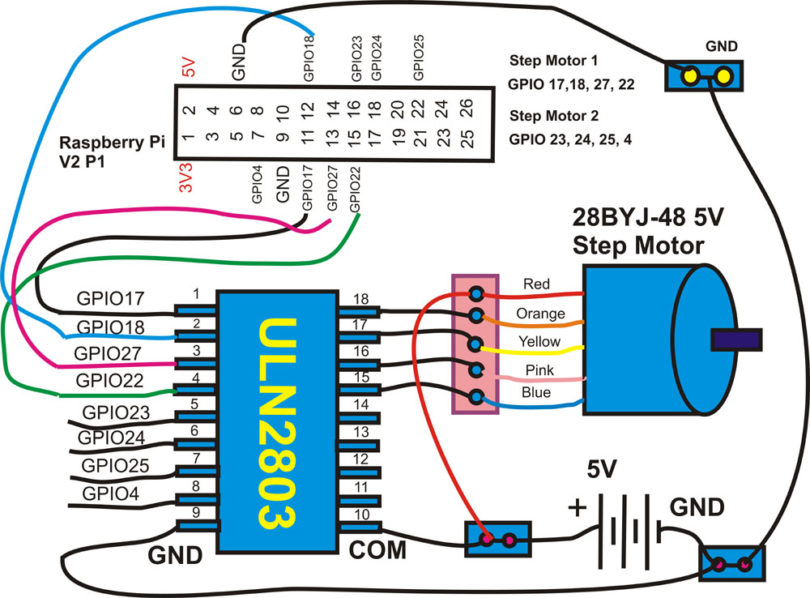

Для чего нужен GND?

Каждый, кто имел дело с бытовой электроникой, сталкивался с обозначениями типа GND, VEE, VCC на схеме, разъемах или материнской плате. GND — самое важное обозначение на схеме, относительно которого замеряются все остальные. Это «земля», нулевой потенциал, общий провод для питания и сигнала.

Почему важно правильно определять GND

При подключении схем бытовой электроники или компьютеров важно правильно определить ноль и внимательно следить за маркировкой GND. Современные разъемы обычно имеют защиту от неверного включения, но даже в этом случае полезно убедиться, что подключение производится правильно. Иначе произойдет замыкание и выход схемы из строя.

В компьютерах обычно используются цепи питания в 5 В или 12 В. Хотя нулевой провод обеих цепей одного цвета (обычно черного), для каждой используются разные провода. В типичных случаях VCC обычно означает +5 В.

Чтобы не ошибиться при подключении, нужно найти на материнской плате обозначение GND и проверить, какой провод в разъеме подходит к к этой точке. Затем использовать цвет этого провода, если на разъемах нет маркировки.

Одна земля на всех

В любой схеме весь ток должен возвращаться на землю, но каждый контакт имеет ограничения по току. Поэтому разумно сбалансировать количество линий для сигнала с количеством линий GND для обратного тока. В идеале, сколько сигнальных проводников, столько должно быть общих проводников, тогда каждый из них работает как витая пара, не влияя на другие.

Лучше много тонких проводов GND, чем один толстый. Для цифровых данных это позволяет сгладить взаимное влияние сигналов и улучшить качество передачи информации.

Соединение с корпусом

Землёй называется провод, соединяющий минусовой вывод электрического элемента (например, электромагнита) с корпусом изделия, в котором он установлен. Положительный вывод электрического элемента может соединяться, к примеру, с источником питания, образуя замкнутый контур, по которому потечёт ток. Землёй может быть не только провод, но и корпус самого электроэлемента. Например, анодный вывод диода 2Д203А1, на который накручивается гайка.

Исторически сложилось так, что использовать в качестве минусового провода корпус изделия было экономически обосновано экономией материалов, в том числе дорогостоящих проводников, и с целью уменьшения массы изделия. Это решение было настолько простым и рациональным, удобным в использовании, что термин сохранился в практической электротехнике до настоящего времени.

Сигнальная земля

Сигнальная земля — узел цепи, относительно которого отсчитываются потенциалы сигналов в схеме. Соответственно, сигналы подаются в схему (и снимаются со схемы) таким образом, что один вывод источника (приёмника) сигнала подключен к сигнальной земле.

Виртуальная земля

В электронных схемах могут существовать такие узлы, потенциал которых равен потенциалу земли, при том, что они не имеют короткого соединения с землёй. Узел, обладающий такими свойствами, называют виртуальная земля. Классическим случаем виртуальной земли является инвертирующий вход операционного усилителя, включенного как инвертирующий усилитель.

Разметка земли и заземления на схеме

Если вы знакомы со схемами электронных устройств, то обязательно встретите различные типы маркировки линий электропитания. В случае с массой наиболее часто используемая маркировка — это жирная короткая линия, оканчивающая провод. Всегда рисуют эту линию горизонтально, благодаря чему маркировка масс бросается в глаза, и сразу видно какие элементы связаны друг с другом. Конечно все элементы отмеченные (связанные) с массовым символом, физически связаны друг с другом.

Очень важно отличать заземление от массы, которое, как упоминалось ранее, обычно представляет собой полностью отдельную цепь. Заземление часто обозначается тремя линиями меньшей длины, электрическая линия подключается к самой длинной из этих черточек. На многих схемах также есть второй символ заземления, то есть одна горизонтальная линия с тремя короткими диагональными линиями, прикрепленными к ней. Конечно на схемах есть и другие обозначения линий электропитания. Чаще всего это будут, например, короткие стрелки с напряжением, преобладающим в этой цепи (например, + 5 В, -5 В, +12 В и так далее).

Если взять готовую печатную плату, например с компьютера, усилителя или даже мобильного телефона, можно заметить что помимо дорожек, соединяющих отдельные выводы элементов, видно еще одно большое медное поле. Конечно в подавляющем большинстве промышленных плат это поле, как и остальная часть платы, покрыто лаком зеленого или синего цвета. Но если внимательно посмотрите на печатную плату заметите, что промежутки между дорожками и элементами образуют одно большое общее соединение. Эта комбинация в подавляющем большинстве случаев и составляет массу схемы!

Конечно есть исключения, например в специализированных схемах, где таких полей меди (полигоны) может быть больше: один из них может быть подключен к земле, а другой — к питающему напряжению, например выходу импульсного преобразователя. Такие «многоугольники» особенно популярны из-за их хороших шумоподавляющих свойств.

Если же вся печатная плата, за исключением дорожек и мест предназначенных для пайки контактных площадок, покрыта сплошным полем заземления, то можем быть уверены что это заземление будет представлять собой очень хороший экран, защищающий схему от электромагнитных помех.

Еще раз подчеркнем, что не всякое медное поле связано с землей! Поэтому при проведении измерений или при ремонте готовых схем надо убедиться, что массовое поле действительно земля.

Думаем теперь вы поняли основные понятия массы и различия между — часто двусмысленными и сбивающими с толку — именами, используемыми как в электротехнике, так и радиоэлектронике. Мы обсудили разницу между массой, землей и заземлением, и теперь дело за вами — применить эту информацию на практике!

Обозначение цепей питания в иностранных материалах

Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.

Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют VCC вместе с VSS или VDD вместе с VEE, но смысл, обычно, сохраняется — VCC > VSS, VDD > VEE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др., обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.

Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АCC или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
• Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Как обозначается плюс и минус на усилителе?

B+ => battery positive, плюс питания, жирный провод. Rem – Remote – кидается или на ACC или к магнитоле – по сигналу с этого провода, усилок включается и выключается – нужно чтобы не жрал ток при выключенном мафоне/двигле и чтобы не ставить на него отдельный выключатель. GND – ground – корпус, он же минус.

Несколько слов о массе

Откуда произошло название “масса”? Старые электронные схемы собирались без использования печатных плат. Все элементы монтировались на общем металлическом каркасе или пластине. Отчасти именно из этой – теперь уже исторической – пластины и ее довольно больших размеров (большой массы) и возникло понятие, которое ещё иногда упоминается как шасси. На схемах также используется сокращение GND (земля, Ground) – по этой причине понятие массы часто путают с понятием заземления.

В течение многих лет наблюдали в электронных устройствах косвенное гальваническое (электрическое) соединение земли с “реальной” землей схемы. Поэтому обратите внимание на один важный момент: в подавляющем большинстве электронных устройств, встречающихся сегодня, заземление не будет таким же, как масса. Масса электронной схемы, например отрицательный полюс источника питания, аккумулятора или батарейки, чаще всего не связана с корпусом устройства. Так как различать понятия «земля» и «масса», чтобы они не вызывали путаницы?

В электронных устройствах с которыми имеем дело ежедневно, масса чаще всего связана с отрицательным полюсом источника питания, батареи или аккумулятора. Поэтому когда рассматриваем потенциал, преобладающий в данной точке цепи, то действительно имеем в виду напряжение измеренное между этой точкой и точкой заземления, то есть отрицательным полюсом источника питания.

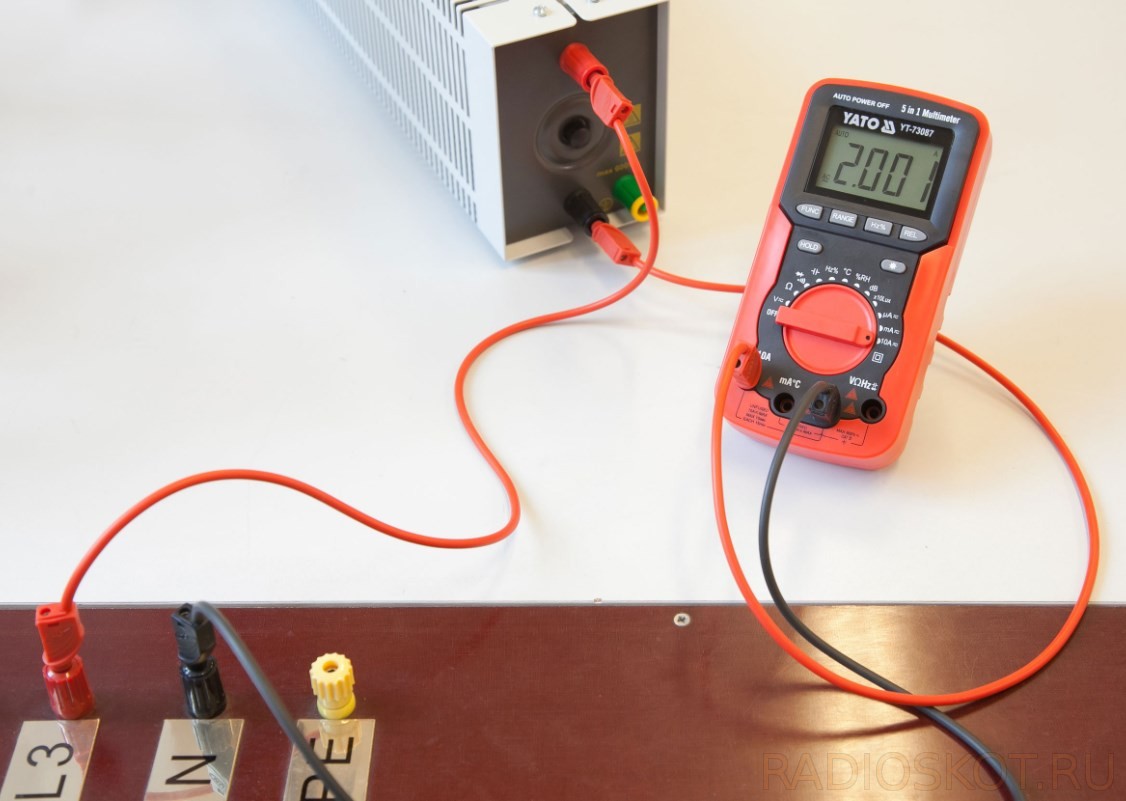

Можно легко запомнить это следующим образом: подключите красный провод мультиметра (вольтметра) к точке где хотите измерить напряжение, и подключите черный провод к земле схемы. В настоящее время трудно найти схемы, в которых земля не подключена напрямую к отрицательному полюсу источника питания.

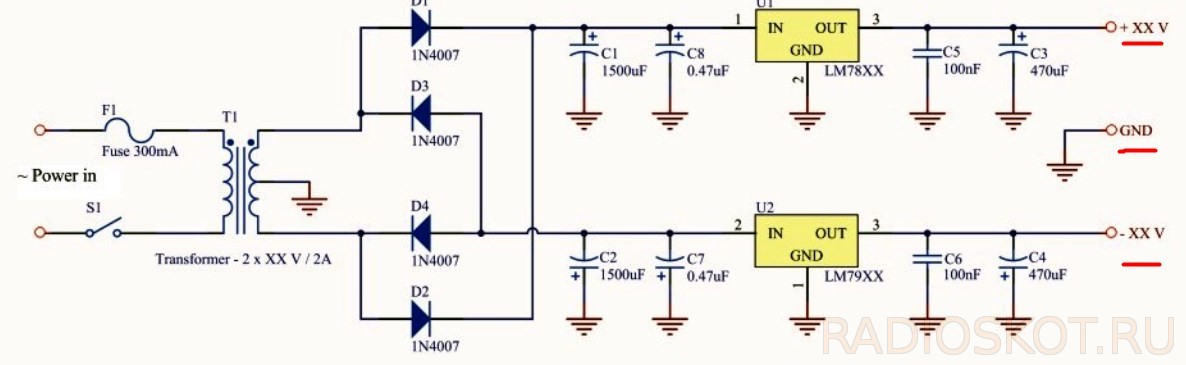

Следует подчеркнуть, что построение схемы может быть более сложным. Не всегда в устройстве только одно напряжение питания. Помимо схем с несколькими напряжениями – например 12 В, 5 В и 3,3 В – во многих источниках питания (в эту группу также входят компьютерные блоки питания ATX) существуют дополнительные отрицательные напряжения на землю. Что это значит? Можем представить такое решение как последовательное соединение двух источников напряжения, например, батареи, где точка заземления (контрольная точка) – это место, где эти две батареи соединяются.

В этой конфигурации свободный полюс одной из батарей будет подавать положительное напряжение, а свободный полюс другой будет подавать отрицательное. Если оба источника имеют одинаковое значение напряжения, говорим о так называемом симметричном питании. Особенно часто оно используется в аналоговых схемах, например, усилителях или некоторых измерителях.

Тенденция, которая присутствует в электронике в течение многих лет, указывает на то что схемы, требующие симметричного питания, постепенно уходят в прошлое. Это связано с тем, что проектирование электронных схем использующих только одно напряжение питания, намного проще, поскольку это снижает не только сложность, но также затраты. У этого решения конечно есть недостатки, но здесь не будем вдаваться в подробности. Единственное, что надо помнить в этом разделе это то, что цепи могут питаться симметричным или асимметричным напряжением, а опорный потенциал, с которым связаны все измерения напряжения в схеме, является потенциалом земли. Масса (земля) – понятие условное, но чаще всего это то же самое, что отрицательный полюс питающего напряжения или точка разделения симметричных напряжений.

vcc acc gnd автомобилей

1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.

2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).

3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.

4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).

7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.

8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).

Обозначения и расшифровка проводов магнитол

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

R = Динамик правый. L = Динамик левый. FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус). FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус). RR+, RR- = Динамик задний — правый (Соответственно плюс или минус). LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус). GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс) GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора. A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания. N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен). ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы. Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует. MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио ILL + и ILL — = это провода регулировки яркости подсветки магнитолы Amp = Контакт управления включением питания внешнего усилителя DATA IN = Вход данных DATA OUT = Выход данных Line Out = Линейный выход REM или REMOTE CONTROL = Управляющее напряжение (Усилитель) ACP+, ACP- = Линии шины (Ford) CAN-L = Линия шины CAN CAN-H = Линия шины CAN K-BUS = Двунаправленная последовательная шина (К-line) SHIELD = Подключение оплётки экранированного провода. AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера SW+B = Переключение питания +B батареи. SEC IN = Второй вход DIMMER = Изменение яркости дисплея ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER) SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля. LINE OUT, LINE IN = Линейный выход и вход, соответственно. D2B+, D2B- = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений:

Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи; Красный (маркировка АCC или А+) — это плюс замка зажигания; Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи; Белый с полосой (маркировка FL-) — это минус переднего левого динамика; Белый без полосы (обозначается FL+) — это плюс переднего левого динамика; Серый с полосой (маркировка FR-) — это минус правого переднего динамика; Серый без полосы (обозначается FR+) — это плюс правого переднего динамика; Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика; Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика; Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика; Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика. Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну. Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар. Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

История о выборе и правильном подключении регистратора

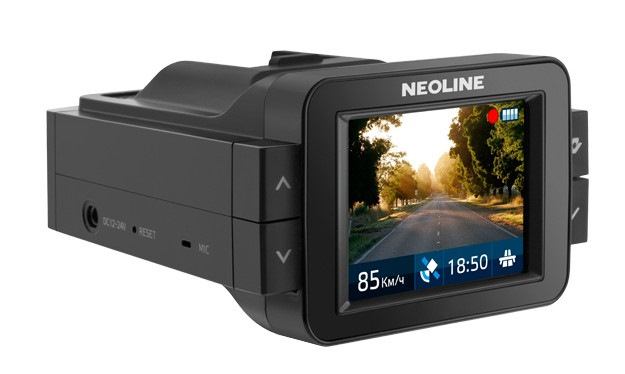

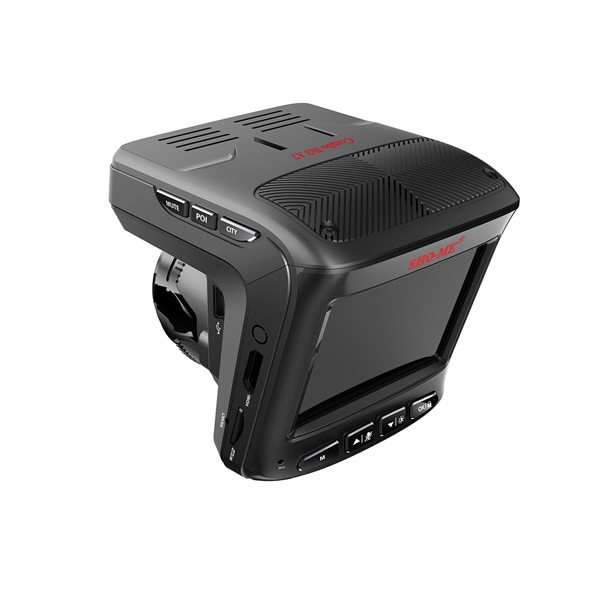

Всяко происходит на наших дорогах, будь то ДТП или какой-то дебил прикол, по сему вовсе не лишним будет заиметь видеорегистратор. А т.к. последние 3 поездки в столицу закончились штрафами по фотофиксации стационарными, #%#$#, камерами, которые я проморгал, то и радар-детектор не помешал бы. Благо сейчас производители научились собирать все в 1 корпусе под названием «комбо-устройство». Заиметь такой девайс я и собрался. Мой первый регистратор (на прошлой машине) был выбран по принципу «что есть и подешевле» за что я поплатился, когда в самый нужный момент он меня подвел. По сему сейчас не было целью экономить и к самому процессу я подошел серьезно. После некоторого времени потраченного в поисковиках и в обзорах выбор был сделан — Sho-Me Combo №3 A7. Приятная цена, приятный дизайн и очень гибкая настройка

И вот я проездом в Минске, еду в магаз за девайсом, приезжаю, а продавец мне: …не стоит брать эту модель. Далее он поведал, что когда только появилась эта модель проблем не было, но вот в последнее время по ним очень большой процент брака. 50/50 что мне попадется целый экземпляр, сказал он тыкая пальцем на лежащую рядом коробку этого устройства с какими-то стикерами, которую он только забрал с ремонта по гарантии. Я бы рискнул — уж больно мне понравился внешный вид — если бы я был местный, но потенциальный геморой с обратной пересылкой в случае чего, экспертизой, ремонтом и бла-бла минус кучу времени я без денег и устройства меня не радовал. Перед уходом продавец порекоммендовал аналог в лице Neoline X-Cop 9000C?, но этот парень был подороже, не так привлекателен и вообще я был расстроен таким поворотом событий, так что просто записал название модели и уехал. Погуглив устройство от Neoline я пришел к выводу, что он довольно хорош! Негативных отзывов я не нашел. Да, он не так хорош внешне, но он более компактный. Да, настройки не такие гибкие, как у Sho-Me, но тоже есть авто режим, который в целом мне подходит. Да и супер популярна модель не просто так, в конце концов! Короче взял его

Болтающися к прикуривателю шнур портил всю картину, так что надо быо что-то думать с красивым подключением. У меня устройство расположено под зеркалом заднего вида — т.е. вверху, так что везти однозначно через потолок и стойку. Для этого нужно было разобрать полностью плафон и снять стойку. Особо ничего сложного, у меня только очечник долго сопротивлялся. Следующий вопрос — куда везти? Резать провод и подключаться к какому-то узлу не хотелось. К счастью для таких «эстетов» как я прямо в инструкции к регистратору была схема подключения используя т.н. провод Neoline Fuse Cord 3 pin, которого конечно же в комплекте не было. Пришлось его заказывать отдельно.

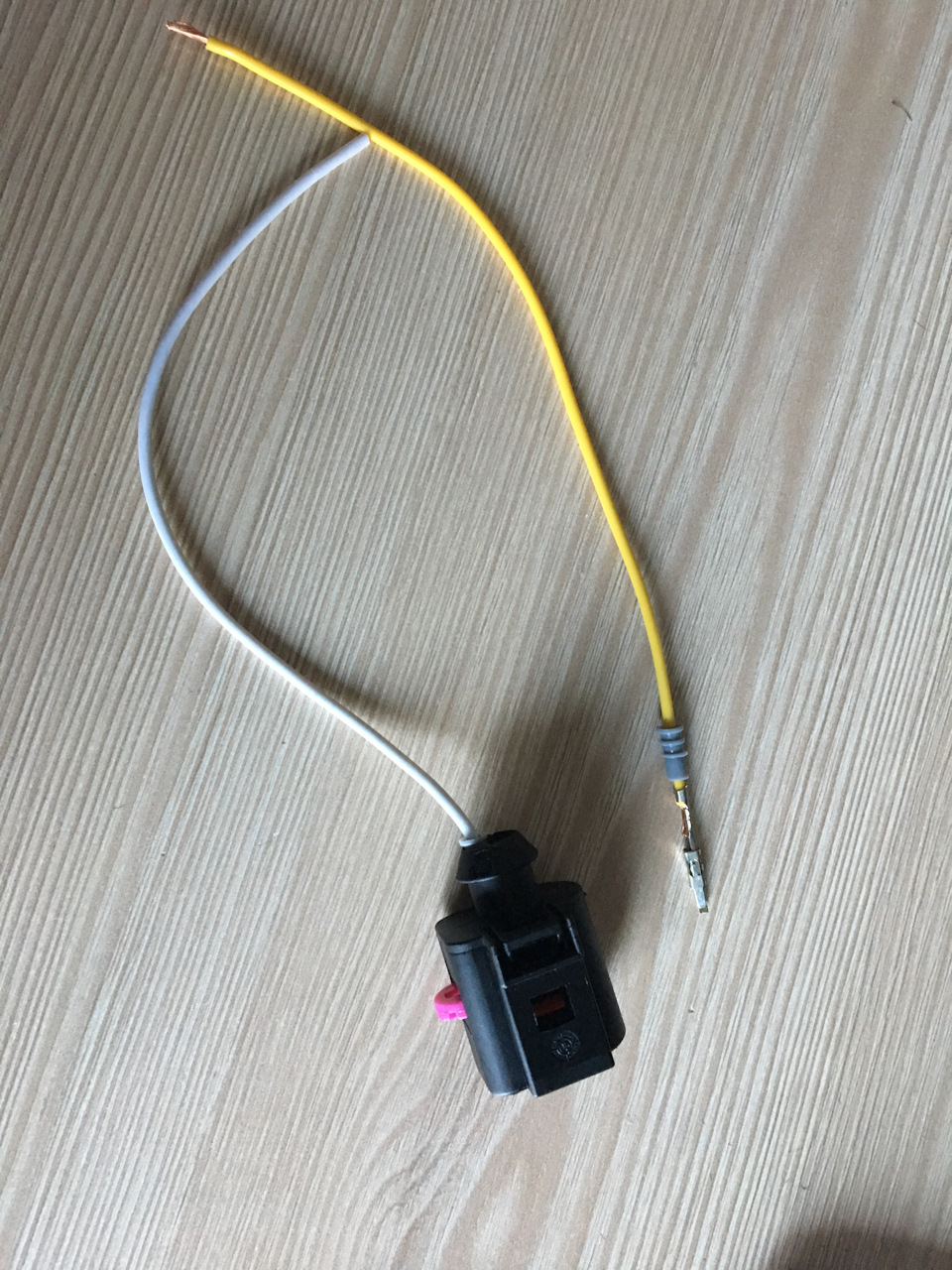

Этот провод имеет 3 «конца»: +12V, Gnd и ACC(+12V). Последний тут, для тех кто не в курсе, это +12V, которые появляются при включенном зажигании. И все это дело нужно подключать в блоку предохранителей. Так что осталось найти свободное место, пины и 2 предохранителя на 5А. Благо я не первый кто заморачивается вот такой установкой, так что номер пина я нашел быстро как и точки подключения. Заказал, забрал и вот тут меня ждало разочарование. Под артикулом 000 979 135 идет провод с двумя пинами. Вроде как то, что нужно, но на самом деле нет. 1 пин я вставил без проблем, а со вторым очень долго мучился, пока до меня не дошло, что он не подходит. Прикол в том, что в блоке предохранителей 2 типа предохранителей и, следовательно, 2 типа пинов. Благо у меня была новая фишка с проводами, разобрав которую я получил-таки нужный пин.

Если что, ниже нужные номера пинов, который я нашел позже

Обозначение цепей питания в иностранных материалах

Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.

Вот перечень некоторых обозначений (далеко не полный).

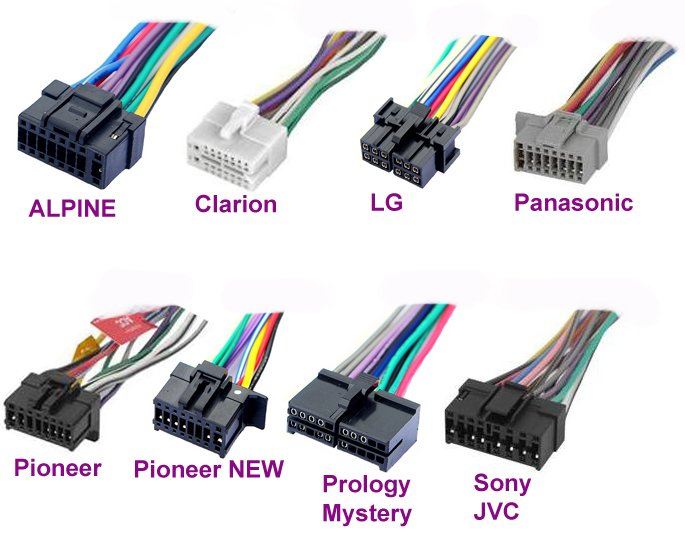

Распиновка разъемов автомагнитол

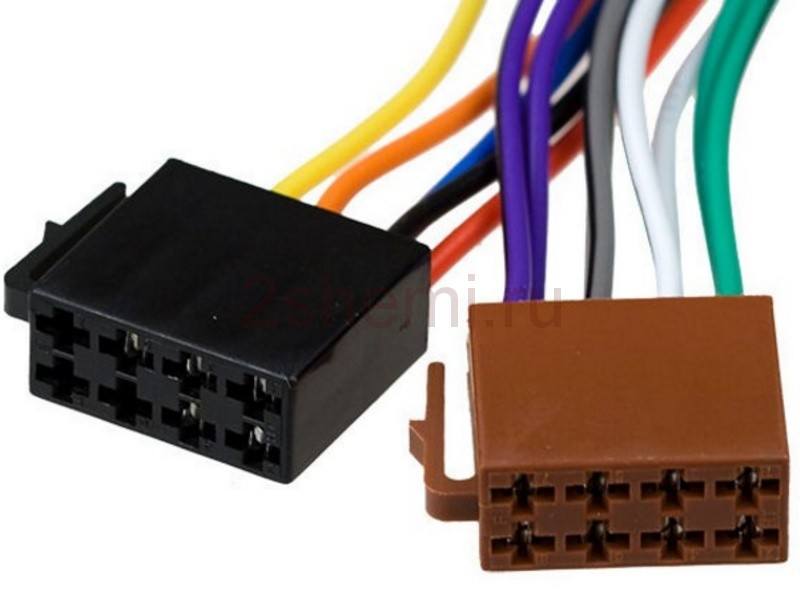

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

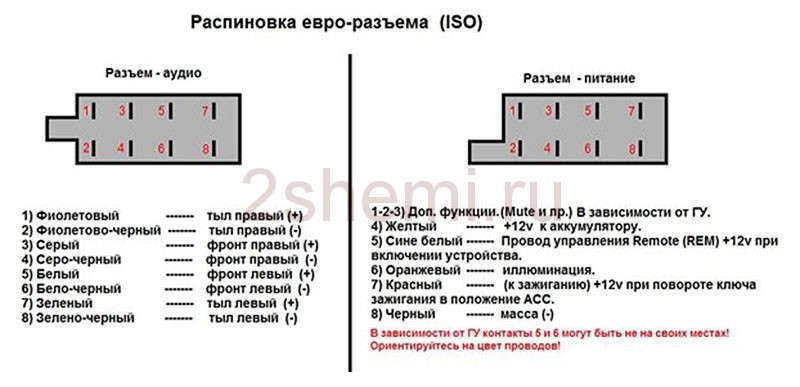

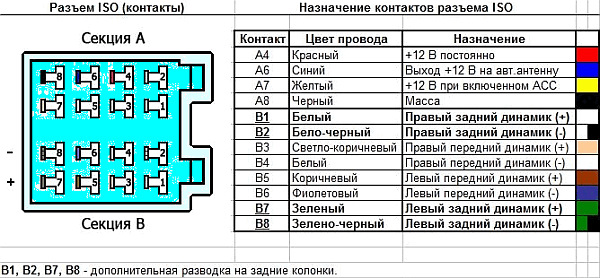

Распиновка ISO-разъема магнитолы
