43. Пособие по замена ШРУСа (гранаты) ВаЗ

Сегодня очередные будни тазовода, и на повестке дня замена шруса.

Летом при замене передней подвески, пульник шрус который я не менял, был нормальный, через неделю когда я поехал подтягивать шаровые, заметил что пыльник шруса порвался, ну думаю, вот не мог он сразу порваться когда я менял подвеску… но да ладно, решено было заменить заменить позже шрус когда он захрустит, а захрустел он через 3 месяца…

Решил сделать подробную инструкцию с фото 😀 как разбирать и менять ШРУСеГ)

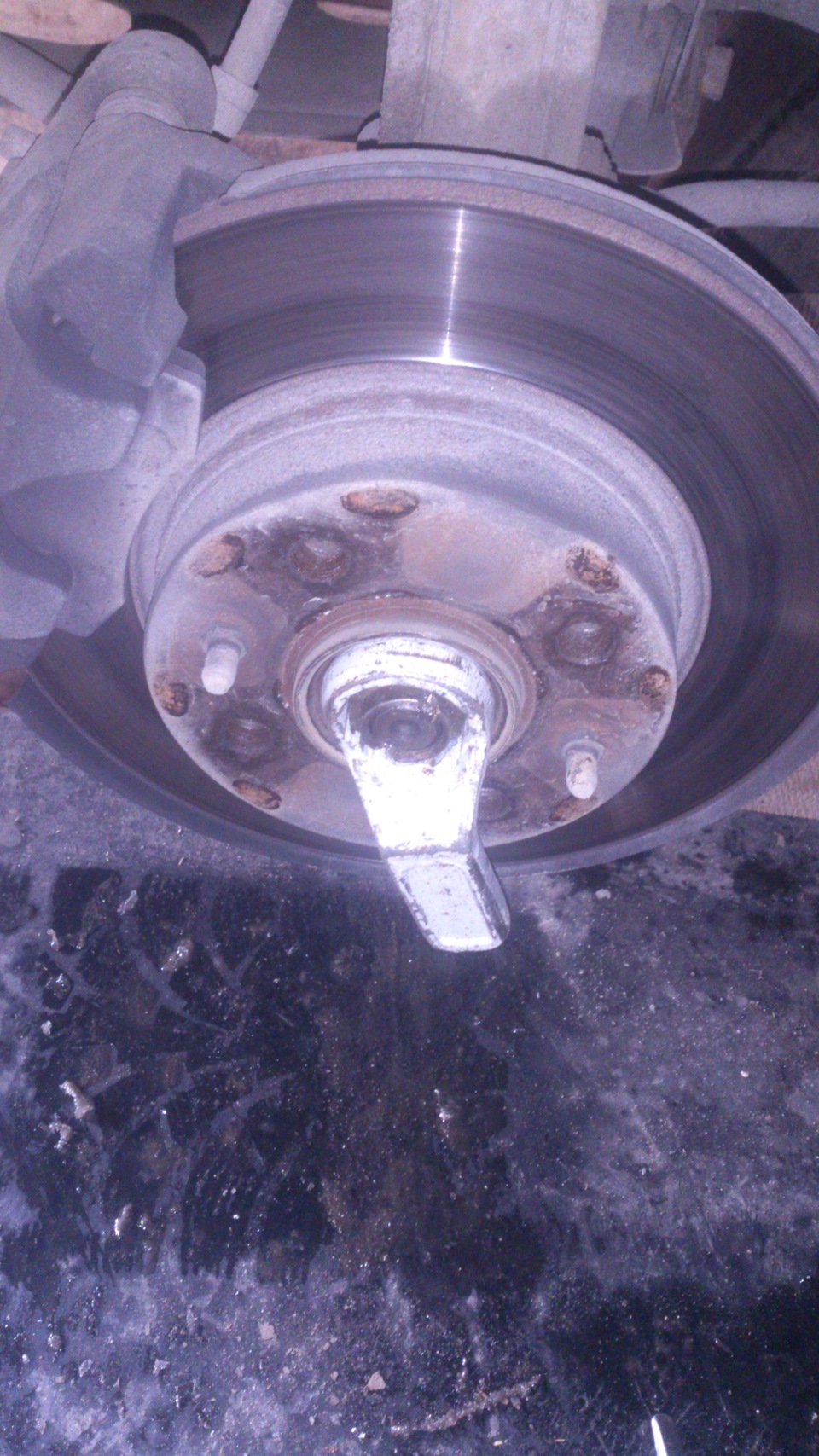

Открутил ступичную гайку

Следщий этап, поддомкрачивание машины, и снятие колеса…

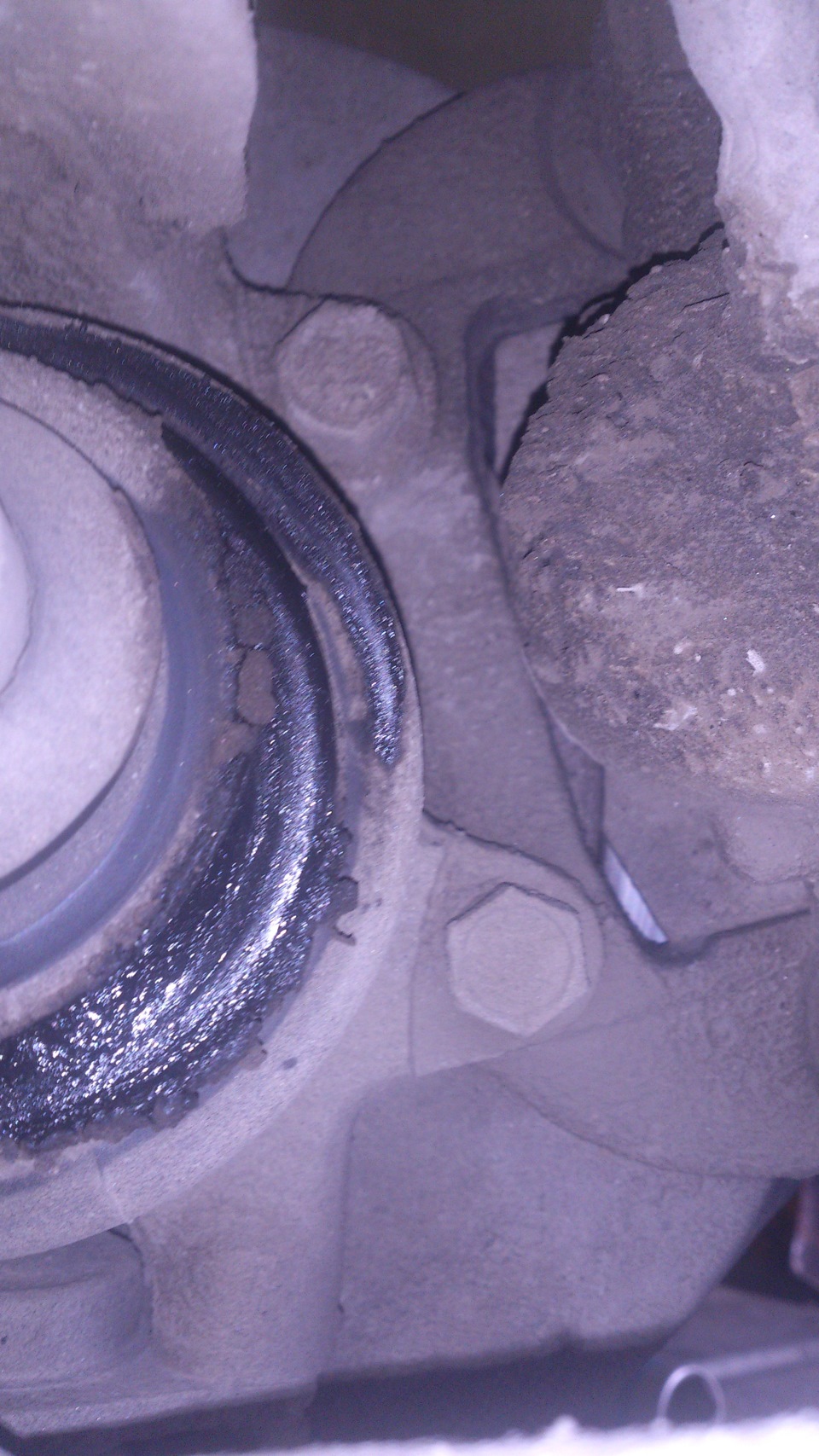

Лезем в яму… и видим пациента)) ыгыгы

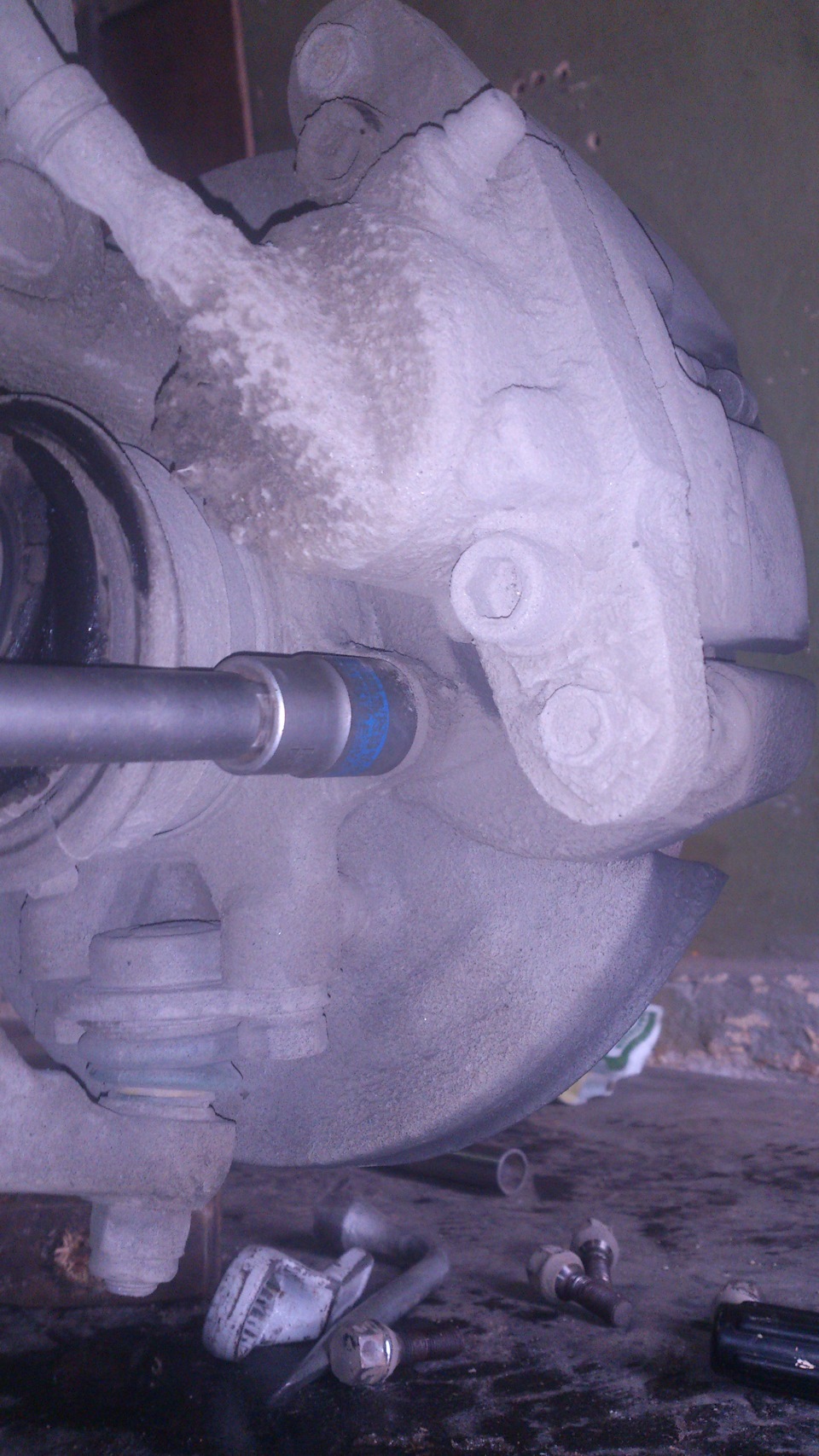

Откручиваем тормозной суппорт в сборе, прям с колодками… 2 болта на 17

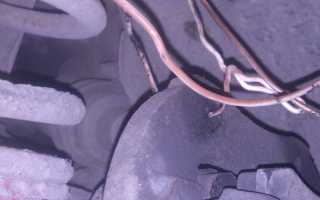

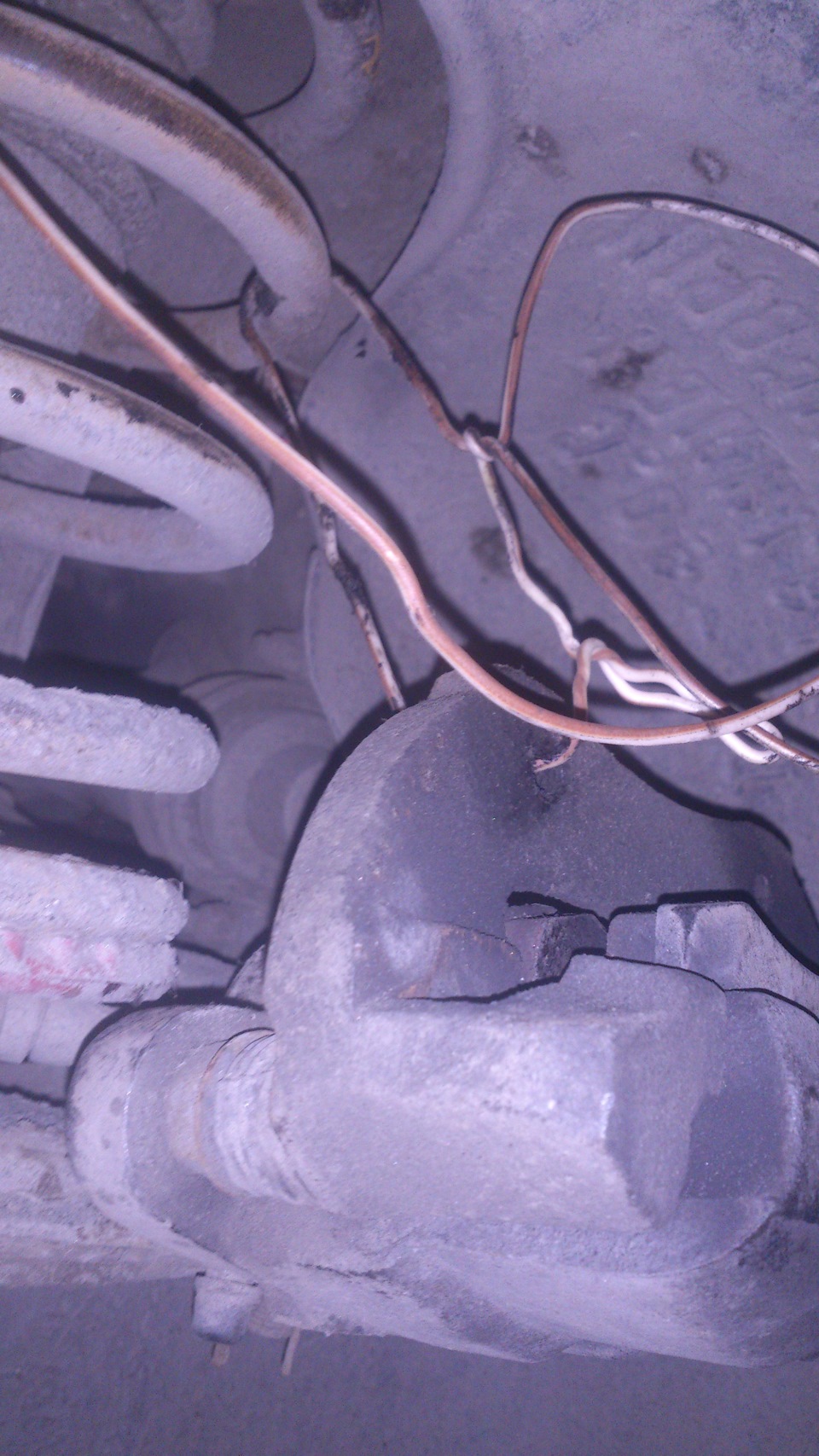

Привязываем его проволкой к пружине, чтобы не мешался

Выкручиваем направляющие из тормозного диска

Так же откручиваем защитный кожух тормозного диска

И имеем вот такой вот видок.

Снова залазием в яму и откручиваем 2 болта шаровой опоры

Первый болт Второй болт Оба болта видны)

Далее отводим стойку в сторону и вытаскиваем ШРУС из ступицы

Берем кувалдочку и начинаем бить по ШРУСу, чтобы он слетел с вала (скалки), не забывая при этом придерживать рукой сам вал, иначе он вылетит у вас из коробки и польется масло 🙂

Сняли шрус

А вот и виновник торжества…

Очищаем вал от старой смазки… если нужно меняем стопорное кольцо на конце…

Монтажкой (я гвоздодером) либо ещё чем-нибудь оттягиваем рычаг вниз и заводим ШРУС в ступицу…

Ну и собираем все в обратном порядке… и получается готовый вид.

Замена заняла у меня 1 час, учитывая что некоторые болты тоже не легко откручивались 🙂

Замена наружного шруса (гранаты) ВАЗ 2113, 2114, 2115

Попробуем заменить наружный шрус (гранату) привода переднего колеса автомобиля ВАЗ 2114 (2113, 2115).

Причем проделаем это быстрым и простым способом, без демонтажа самого привода целиком. Так как в таком случае придется сливать масло из коробки передач, что увеличивает трудозатраты и время ремонта.

Для успешного проведения замены шруса необходимо запастись кое-каким инструментом и выполнить определенные подготовительные работы.

Необходимые инструменты приспособления и запчасти

Выколотка из мягкого металла

Ключ на «30» (вороток с головкой)

Ключ на «17» (головка или торцевой)

Плоскогубцы (желательно раздвижные)

Шлицевая отвертка или съемник стопорных колец

Металлическая щетка для очистки грязи и ржавчины с деталей

Новый наружный шрус — гранату (они одинаковы для приводов обоих колес автомобиля, их каталожные номера см. в примечаниях внизу статьи)

Новое стопорное кольцо шрус

Смазка шруса (ШРУС-4 или аналог) 40 гр

Новая ступичная гайка

При необходимости пыльник шруса и хомуты к нему

Подготовительные работы

Устанавливаем автомобиль на ровную площадку и надежно фиксируем его (ручник, упоры под колеса)

При помощи тонкого зубила отгибаем края ступичной гайки колеса (они загнуты с целью фиксации гайки в паз хвостовика шруса)

Ослабляем затяжку ступичной гайки переднего колеса (где будет производится замена) при помощи ключа на «30»

Поддомкрачиваем и вывешиваем оба передних колеса автомобиля (так мы снимаем прижимное усилие стабилизатора поперечной устойчивости на подвеску и тем самым облегчаем демонтаж нужных деталей)

Очищаем от грязи детали передней подвески и привода колеса

Порядок замены наружного шруса (гранаты) автомобиля ВАЗ 2113, 2114, 2115, без снятия привода

1. Отворачиваем гайку ступицы колеса.

Используем ключ на «30». Гайку и шайбу под ней снимаем.

2. Отсоединяем шаровую опору.

Она крепится двумя болтами под ключ на «17» к нижней части поворотного кулака. Болты отворачиваем и снимаем.

Отсоединяем шаровую опору передней подвески

3. Отсоединяем хвостовик наружного ШРУСа от ступицы колеса.

Перемещаем переднюю стойку на себя, а хвостовик вытягиваем из отверстия в ступице. При этом стараемся, чтобы внутренний ШРУС не вытащился из коробки передач (стараемся сильно не перемещать привод на себя). На этом этапе могут возникнуть трудности с извлечением хвостовика из ступицы так как там шлицевое соединение, которое со временем «закисает». Для облегчения демонтажа можно стукнуть пару раз молотком через деревянную проставку (брусок) по концу хвостовика.

Извлекаем хвостовик ШРУСа из отверстия в ступице колеса переместив переднюю стойку на себя

4. Снимаем пыльник ШРУСа.

Хомуты со ШРУСа нужно снять оба — большой и маленький. Используем отвертку и плоскогубцы для рассоединения замка хомутов. После снятия хомутов сдвигаем пыльник вверх по «палке» привода (чтобы не мешал).

Снимаем хомут пыльника ШРУСа с помощью отвертки

5. Демонтируем наружный ШРУС («гранату») с вала привода.

Поворачиваем ШРУС так чтобы была видна его внутренность. Сбиваем его с вала привода при помощи выколотки из мягкого металла. Удары наносим по обойме. При этом стараемся удерживать привод, чтобы он не выскочил из коробки передач. По сепаратору и шарикам внутри него бить нельзя. Обычно хватает пары ударов, так как ШРУС крепится на пружинном стопорном кольце, которое легко сжимается.

Сбиваем ШРУС с вала привода при помощи выколотки из мягкого металла и молотка

Отверткой или съемником поддеваем и снимаем стопорное кольцо. Упорное кольцо снимать не нужно.

Упорное и стопорное кольца ШРУСа 2108, 2109, 21099

6. Устанавливаем новый ШРУС.

Очищаем от старой смазки шлицевой наконечник вала привода. Смазываем его тонким слоем новой смазки.

При необходимости заменяем старый пыльник шруса новым. Если такой необходимости нет, то очищаем от смазки старый пыльник.

Закладываем в корпус шруса новую смазку 40 гр.

Устанавливаем на вал привода новое стопорное кольцо. Шрус ставим ровно и набиваем на вал молотком через выколотку. Устанавливаем на место пыльник. Ставим хомуты. Замки хомутов стягиваем плоскогубцами. Перед затяжкой выдавливаем из под пыльника воздух немного сжав его.

Замена внутреннего и наружного ШРУСа на ВАЗ 2114

Ходовая часть

Процесс замены детали несложен, поэтому поменять ее можно и своими руками. Часто задают вопрос, какой ШРУС для ВАЗ 2114 лучше: обычный или трипоидный. Среди самых распространенных доводов: трипоидный надежнее, но гудит и вибрирует на высоких скоростях. Обычный менее надежен, но машина лучше управляется на высокой скорости. Впрочем, можно встретить и противоположные мнения и доводы на этот счет.

Эта статья написана благодаря помощи и поддержке сайта «Дизайн интерьера» . Это информационный портал о дизайне интерьера: новинки, фото, видео, лучшие стили, варианты идеального сочетания и рекомендации от профессионалов

Однозначного ответа, какой тип лучше, нет. Эксплуатация в жестких условиях показала, что принципиальной разницы в ощущениях от езды и надежности нет. Главное, купить качественную гранату из хорошо закаленного металла, правильно ее установить и следить за сохранностью пыльников.

Схема разборки шруса ВАЗ 2114

Причины неисправности

Среди основных причин поломки ШРУСа:

• металл и смазка низкого качества;
• недостаточное количество смазки;
• разрыв пыльника, попадание грязи.

ШРУС – подвижный элемент, поэтому при движении нагревается. Нехватка смазки или отсутствие у нее нужных свойств приводят к износу шарниров и появлению посторонних звуков. Из-за разрыва пыльника в гранату попадает грязь, твердые частицы вредят подвижным элементам.

Диагностика неисправности

В ВАЗ 2114 2 наружных и 2 внутренних ШРУСа. Сначала необходимо определить, какой из них стучит. Оптимальной будет проверка на стенде для диагностики подвески. Если это невозможна, возможна диагностика на слух.

На неисправность гранаты в ВАЗ 2114 указывают два признака:

• звук напоминает хруст;
• проявляется он обычно при поворачивании.

Самый простой и достаточно точный способ гаражной проверки следующий:

1. Установить автомобиль на ровную поверхность;
2. Вывернуть колеса в одну сторону (в среднее положение или немного дальше);
3. Тронуться со средней резкостью. Стоит помнить, что слишком плавное трогание может не выявить хруст из-за недостаточной нагрузки на ШРУС, а слишком резкое – привести к вылету привода из колеса.
4. Повторить операцию с выворачиванием руля в другую сторону. Появление хруста свидетельствует о неисправности наружного ШРУСа с той стороны, в которую вывернут руль.

Визуальное обнаружение разрывов пыльников также будет признаком неисправности ШРУСа. Обнаружив испорченную защиту какой-либо гранаты, ее нужно сразу же снять, разобрать и почистить. Если смазки было достаточно, а на шарнирах еще нет сильного износа, достаточно заменить пыльник и набить новую смазку. Если износ шариков очевиден, гранату лучше менять.

Пыльник ШРУСа ВАЗ 2114 с дефектом

Диагностировать неисправность внутренней гранаты на ВАЗ 2114 сложнее. При ее неисправности хрустит при трогании в прямом направлении, а не в повороте. Но те же симптомы, например, у люфта рулевой рейки или износа подушек двигателя.

Иногда проблему можно диагностировать из ямы, подергав за привод со стороны КПП: сильный люфт или появление посторонних звуков свидетельствуют, что внутренний ШРУС следует заменить.

Замена

Менять гранату своими руками лучше с помощником.

• снять колесо, вытащить колесные болты и шайбу гайки ступицы;
• открутить шаровую от поворотного кулака;
• вытянуть шлицевой конец наружного ШРУСа;
• вытащить привод с внутренним ШРУСом из КПП;
• если планируется вытаскивать оба привода, снять внутреннюю гранату с привода и вставить ее в КПП, чтобы после вытаскивания второго привода не сместился дифференциал;
• снять или срезать пыльники, тщательно очистить все шарниры специальной жидкостью или просто бензином;
• при заполнении ШРУСа пользоваться специальной смазкой, пригодной для этих целей, обычный литол не имеет нужных температурных характеристик;
• стопорные кольца каждого ШРУСа и ступичную гайку нужно заменить;
• внутренние ШРУСы вставляются в КПП до полной фиксации, при подгонке можно пользоваться молотком с деревянной проставкой.

Диагностировать и заменить ШРУС вполне возможно своими руками. Это не требует изощренных автослесарных навыков и инженерных знаний, зато позволяет войти в контакт с машиной, увидеть и прочувствовать, как она устроена. Какую бы причину ни имело появление хруста, проверить состояние гранаты нужно как можно быстрее. Затянуть с этим – практически наверняка означает довести деталь до полного износа, а своевременность ремонта позволит обойтись «малой кровью».

Замена шруса ВАЗ 2113, 2114, 2115

Если регулярно не проверять и не менять пыльник, то частая замена шруса ВАЗ 2114, 2115 или 2113 – неизбежна. Поэтому необходимо постоянно очищать этот элемент от грязи, пыли, реагентов, песка и влаги. Другими причинами выхода из строя шарнира являются: выработка узлом ресурса, повреждение стопорного кольца и другие. Но, какими бы ни были неполадки, если вы слышите характерный хруст на поворотах, когда выполняете их на скорости, нужно срочно выполнять восстановительные работы. В противном случае велики риски развала гранаты на две половины во время движения машины. При данной неисправности ремонт своими руками вполне возможен. В этой статье будет рассказано, как починить неполадку. Но сначала нужно целесообразно понять, как устроен шрус.

Необходимые запчасти

В зависимости от объемов работы – выход из строя одной гранаты или одновременная замена внутреннего и внешнего шруса ВАЗ 2114, 2113 или 2115, вам могут потребоваться следующие запчасти:

• наружная граната (артикулы 2108-2215012-86, 21080221501286, 2110-2215012, CV-P 1001 K, 302040);
• внутренний шарнир (артикулы 2108-2215056-86, 21080221505686, 2108-2215056, FJ228, 302315);
• для замены пыльников шруса ВАЗ 2114 и других моделей (артикул 2108-2215030, 2110-2215068, 21100221506800, 2108-2215068).

Цена узла варьируется в широком диапазоне – от 1 тысячи до 2,7 тысячи рублей.

Необходимые для ремонта инструменты

Для замены пыльника наружного или внутреннего шруса ВАЗ 2114, 2113 или 2115 или всего узла вам нужно приготовить следующий инструмент:

• домкрат;
• ключи на 17 и 19;
• баллонный ключ;
• плоскогубцы;
• монтировка;
• набор головок;
• вороток;
• смазка;
• ветошь.

Потраченное время и силы на самостоятельные работы вполне оправлены, поскольку цена замены шруса ВАЗ 2114, 2113 или 2115 в автосервисе составляет от 1200 до 1800 рубелей. Эти суммы сопоставимы со стоимостью самого узла. Цена замены пыльника внутреннего и наружного шруса ВАЗ 2114 и других моделей аналогична стоимости работ по установке новой запчасти (тарифы актуальны на 9.05.2019 года).

Порядок операций

Замена наружного шруса ВАЗ 2114, 2113 или 2115 аналогична работам с внутренней гранатой. Они расположены на валовом приводе, к которому нужно добраться, выполнив множество операций:

Резюмируем

Из вышеописанного очевидно, что замена шруса ВАЗ 2114 своими руками вполне доступна. Мероприятия занимают немного времени, при умении обращаться с инструментом и наличии здравого смысла. Чтобы ремонт не приходилось выполнять часто, нужно не только регулярно проверять состояние пыльника. Но и менять смазку. Специалисты рекомендуют это делать не реже, чем через каждые 100 тысяч километров пробега.

Дальнейшие действия выполняются в обратном порядке. Также последовательность замены шруса ВАЗ 2114, 2113 или 2115 смотрите на этом видео :
