Как проверить датчик парктроника hyundai solaris

Перестал работать парктроник причины хендай солярис

Парктроник – это нужный и важный помощник для начинающих и опытных автолюбителей. Система помогает избежать столкновений с препятствиями при выполнении маневра парковки. Очень часто начинающие автолюбители не замечают столбиков, высоких поребриков и других препятствий при движении задним ходом.

Для того, чтобы обезопасить водителей от нелепых ДТП, существуют парктроники или парковочные радары. Это электронные приборы и периодически они выходят из строя по разным причинам.

Классический образец парктроника – это практически полная копия радара разработки начала XX века. Передатчик генерирует ультразвуковой импульс прямо в небо, затем сигнал отражается от самолета, далее электроника вычисляет время для его прохождения туда и обратно. По скорости распространении волны в воздухе можно вычислить расстояние до объекта.

На базе этого принципа работают и более простые приборы – эхолот для рыбалки, а также парктроник для автомобилистов.

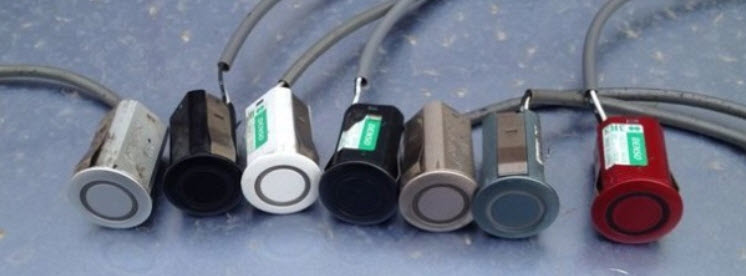

Внутри сенсора можно найти пьезокерамическую пластину. Она колеблется на ультразвуковых частотах, как динамик в аудиосистеме. Ультразвук используют только потому, что гораздо проще его применять в отличии от тех же радиоволн. Не нужно антенн, спецификаций и согласований.

Эта пластина является приемо-передающей антенной. Сам блок управления подключает пластину к генератору ультразвука и к приемнику.

После генерации ультразвукового сигнала, когда тот начал двигаться, пластина работает в роли приемника. Блок в это время уже оценивает время движения сигнала и возвращения его обратно.

Электромагнитный парктроник устроен по-другому, но принцип не отличается от классического радара. Здесь в качестве сенсора применяется специальная алюминиевая лента. Эту ленту необходимо установить с обратной стороны бампера.

Главное отличие электромагнитных парктроников в том, что ни работают только при движении авто или же при движении препятствий. Устройство срабатывает не на расстояние до преграды, а на изменение этого расстояния.

Основные неисправности парктроника

Среди основных неисправностей устройств выделяют:

Брак. Это обычное дело, особенно если учесть, что основная масса предложений на рынке изготовлена в Китае. Решить данную проблему можно лишь возвратом парктроника продавцу или производителю;

Неисправности с проводкой, датчиками или лентой в точках ее монтажа к бамперу;

Проблемы с датчиками или лентой из-за налипания грязи, пыли, попадания влаги. Ультразвуковые датчики могут выходить из строя даже при незначительном ударе камня.

Лента требует постоянной очистки для чего ее необходимо демонтировать. Ультразвуковой сенсор особо не боится грязи и влажности. Но влага имеет свойство накапливаться и тогда выводит элемент из строя;

Блок управления парктроников чаще всего выходит из строя также по причине грязи и воды. Нередко при вскрытии диагностируются короткие замыкания;

Еще одна неисправность – это проводка. Проблема достаточно редкая. Такое возможно допустить во время процесса установки системы на авто.

Диагностика и способы ремонта

Основная функция парковочного радара – сообщить водителю о препятствии сзади либо спереди авто.

Если же устройство не издает никаких сигналов или выдает сигналы с ошибками, нужно разбираться в причинах и устранять их, но сначала стоит провести комплексную диагностику.

Проверка датчика

Если радар работал раньше, но вдруг перестал, первым делом проверяют состояние ультразвуковых сенсоров – они могут быть в грязи или пыли. При чистке датчиков уделяют внимание не только самим элементам, но и точке монтажа. Важно, чтобы крепления сенсора было надежным.

Если очистка не дает результатов, то стоит убедиться в исправности элементов. Проверить это достаточно просто – водителю нужно включить зажигание, а затем коснуться пальцем каждого датчика. Если сенсор рабочий, то он будет вибрировать и трещать. Если ничего не трещит при касании пальцем, тогда сенсор меняется на новый. Иногда датчики можно отремонтировать.

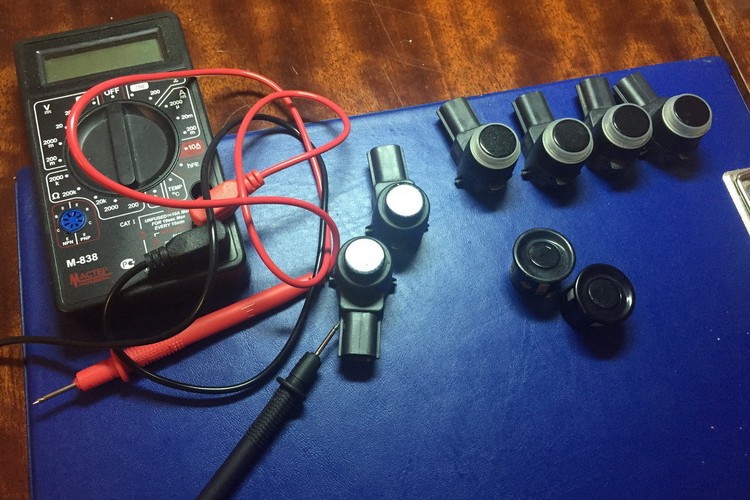

Если с помощью пальца удалось определить, какой из сенсоров на бампере не работает, то прежде чем предпринимать более серьезные действия, стоит хорошо высушить элемент. Иногда после тщательной просушки датчики начинают работать. Если этого не случилось, то можно проверить элемент мультиметром.

Если прибор показывает, что сопротивление больше ноля и не равно бесконечности, значит датчик находится в рабочем состоянии. Во всех остальных случаях датчик неисправен и требует замены.

С помощью мультиметра можно проверить также и проводку. Для этого выполняют проверку всех проводов, которыми датчик подключен к блоку управления. Если найден обрыв или другие неисправности электрической цепи, то нужна замена проводки для конкретного датчика.

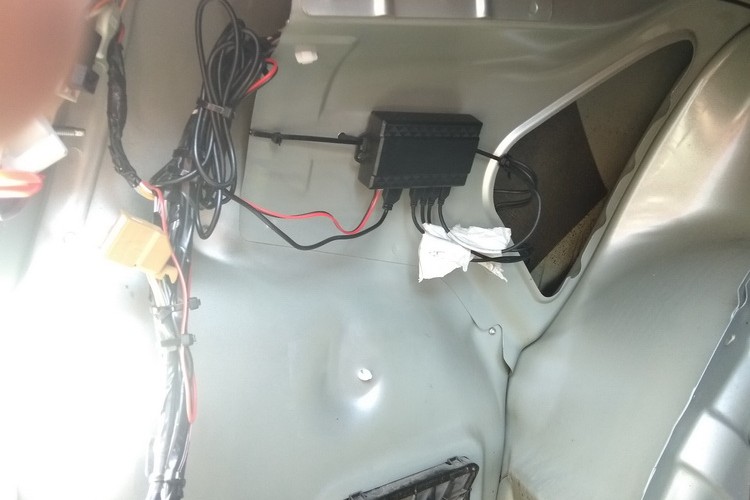

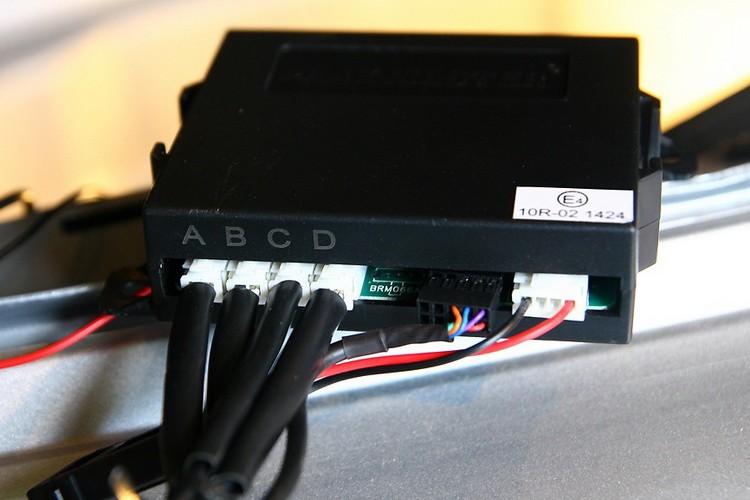

Диагностика блока управления

Блок надежно защищен от влаги и грязи и очень редко выходит из строя– он устанавливается в салоне автомобиля, а вся проводка от датчиков подключена к нему с помощью проводов либо по беспроводной связи.

При возникновении неполадок можно извлечь печатную плату и ее визуально диагностировать – если видны поврежденные конденсаторы или резисторы, то их легко заменить доступными аналогами.

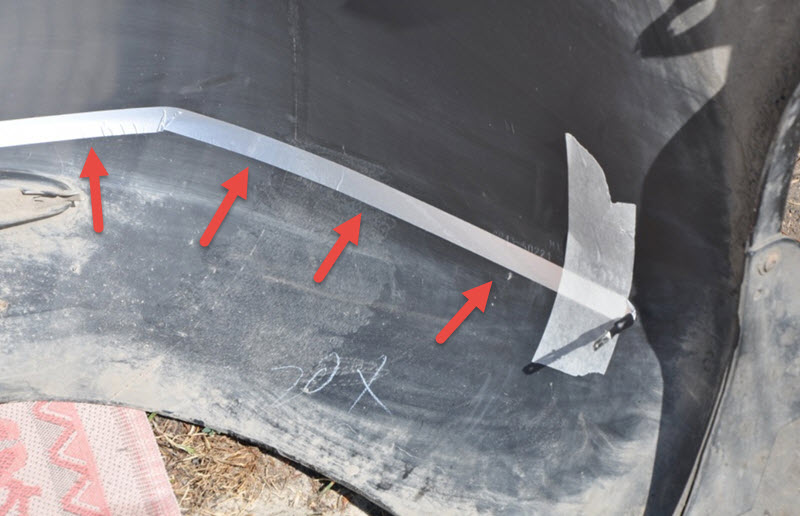

Проверка металлизированной ленты радара парковки

Что касается металлизированных лент, то все гораздо проще. Лента имеет простейшее если не примитивное устройство – сбои в работе могут возникать только по причине физических повреждений.

Весь процесс диагностики сводится к тщательному визуальному осмотру. Нужно обращать внимание даже на незначительные дефекты – царапины, трещины.

Если целостность ленты не нарушена, тогда рекомендуется искать причины неисправностей где угодно, так как лента здесь ни при чем.

Как избежать поломок парктроника в будущем

Чтобы избежать проблем с парковочным радаром, важно всегда следить за состоянием датчиков. Если на элементах конструкции имеется грязь, их тут же следует тщательно чистить. Тоже самое касается и влаги.

Кроме правильного монтажа требуется еще грамотная регулировка. Если сенсоры слишком чувствительны, прибор будет реагировать даже на траву. Если наоборот – слишком низкая, тогда устройство может не заметить огромную бетонную урну или лавочку.

Hyundai Solaris 2016, двигатель бензиновый 1.6 л., 123 л. с., передний привод, автоматическая коробка передач — поломка

Машины в продаже

Комментарии 35

Боюсь что нибудь нарушить))) а то солярка то жены, у меня патриот уаз, а там с помощью лома и… такой то матери весь ремонт протекает))

Скажем так я не осилил, думаю может все таки по гарантии пусть глянут, все равно мне 2х недель до то очередного)

Очень маловероятно что гарантия, но попробуй)

У меня супервижен панель, там ошибка загорается и все, перезапустить машину и то пан, то пропал авто2018год, что-то я там только 1 защелку смог увидеть, сильно вывергув голову и руки)))

Про второй Солярис не скажу, думаю не сильно от первого отличается.

Я вот хотел снять и одеть шлейфы, но не мог, пока машина на гарнтии, думаю податься к дилеру, снимать пытался 2 задних парктроника, но вообще ни в какую, как присохли, чуть пошатал, опять без ошибок все работает, что делать, ждать сервис, или «курочить» дальше самому?

У меня такая же беда отказал один датчик зимой вычислил я его по щелчкам, скинул бампер нашел обрыв провода, пропаял, все работало. Поставил бампер, а они опять не работают. По щелчкам то один датчик не работает, то другой, опять скинул бампер, датчики местами меняю все датчики щелкают вроде правый датчик отказывал все провода перегнул то работает то не работает, вобщем снял фишку, разобрал, подогнул контакты в фишке вроде все заработало, поставил бампер вроде работало сейчас опять не работает. Все датчики щелкают, а заднюю включаю тройной писк, что парктроник не работает. Думаю покупать косу проводов 4,5 т.р. на GetParts. А если не провода, деньги на ветер. Уже и общую фишку шевелил которая под бампером (до нее можно добраться не снимая бампер) ее вроде шевелил то работали, то не работали, контакты подогнул и в ней немного поездил опять не работают. Что самое главное все датчики щелкают.

у вас тройной писк был когда заднюю включаешь? Просто вроде если тройной писк, то значит третий датчик неисправен считая с лева на право. А диагностику делали через компьютер?

хотя я датчики местами менял и всеравно тройной писк. Может дело в проводах на третий датчик?

Ребята подскажите плиз,при включении задней передачи пищит не прерывиста,парктроник штатный,в чем может быть проблема,снимал бампер,дергал их,все норм,собрал все равно не работает,и сколько гарантии на парктроник?

Было. Глючил датчик поменяли по гарантии.

В мае 2013, перестал работать нормально штатный парктроник. Во время акции исправили по гарантии. В апреле 2014 — опять перестал работать — пищит при задней все время. Три часа возились — сказали заменили всю проводку — по гарантии. Проверил — работает. Через месяц — опять, причем нестабильно: то работает, то-нет. В июне отогнал дилеру на 3 дня (уезжал в командировку) — неисправен крайний датчик, задержали на день — сделали (по гарантии). Пока нормально

У меня постоянно сгорают датчики парковки. Уже 4 датчика заменил и всё равно через какое-то время какой-нибудь выходит из строя. Парктроник у меня штатный, датчики стоят очень дорого. Может есть другая причина?

У меня такая хрень с парктроником,меняли 2-а датчика по гарантии,а тут зимой 2014г стали опять пищать,в лом было ехать к ОД,но весной все заработало(проверял каждый датчик отдельно на препятствие и все ок),сейчас похолодало и опять идет зумер при вкл. ЗП,неужели от тем-ры что то зависит,может кто подскажет что делать и сколько гарантия на заводской парктроник?(авто с 16.07.11)

Это где такое написанно ? А как тогда машину мыть ?

Краска ухудшает чувствительность парктроника , особенно Китайского , это могу сказать сто пудов .

Гарантию даёт не дилер,а Хендэ Мотор,да,и если не скажете что ремонтировались,дилер никогда об этом и не узнает,их такие мелочи не интересуют.

Я так понимаю, типа в упор лупить не надо с близкого расстояния. А еще лучше на даче из ведра )

Всем привет! Автомобили становятся все более умными и наполняются разной электроникой. Уже далеко не новинкой выступает система помощи при парковке. Он же парктроник. Сегодня мы затронем тему того, почему не работает парктроник, с чем это может быть связано и как определить причину неисправностей.

Радар для парковки позволяет снизить риски для водителя столкнуться с другими машинами, участниками движения и просто разными предметами, когда автомобиль паркуется в условиях ограниченного пространства, едет задним ходом.

Парктроник бывает передний и задний. Думаю, всем известно, каков у него принцип действия и как работают радары. На авто размещаются специальные датчики, которые реагируют на приближающиеся предметы. Оповещение приходит в виде звукового сигнала или графики, которая выводится на дисплей внутри салона. Причем интенсивность сигнала нарастает по мере приближения.

Конструктивные особенности и виды

Вне зависимости от того, используете ли вы штатный или самостоятельно установленный парктроник, он может выходить из строя. Причем рассматривать мы будем ситуацию, когда все было хорошо, но вдруг радар перестал работать.

В продаже и в штатной комплектации автомобилей используются электромагнитные и ультразвуковые виды парктроников. Они имеют несколько разный принцип действия, поскольку основаны на использовании различных датчиков. Если говорить о России и странах СНГ, то здесь более востребованными являются ультразвуковые системы. Они же делятся на беспроводные и проводные. С этим вопросом следует отдельно разбираться, если вы планируете самостоятельно или через автосервис монтировать радар, который не был предусмотрен с завода.

В конструкции ультразвуковых систем используются ультразвуковые датчики и блок управления. Фактически блок является мозгом оборудования.

Что же касается электромагнитного аналога, то есть роль датчика берет на себя металлизированная лента. Она фиксируется на внутреннюю сторону бампера. С помощью ленты образуется электромагнитное поле. Когда в него попадает предмет или препятствие, датчик передает сигнал на блок управления, который информирует водителя об опасности.

Преимущество на стороне электромагнитного варианта. Это обусловлено тем, что здесь, в отличие от ультразвукового конкурента, отсутствует такое понятие как слепые или мертвые зоны. Такие системы на основе ленты лучше контролируют строго заданное расстояние и площадь. То есть они характеризуются более эффективной и точной реакцией на происходящее впереди и позади автомобиля. Но совершенству нет предела. Все чаще машина получает не только штатный радар, но и дополнительно устанавливается камера. Это позволяет совместить графику, звуковые сигналы и видеоизображение.

Объективно в заднем парктронике пользы значительно больше, чем в переднем. Но и последний в определенных ситуациях очень помогает водителю маневрировать.

Возможные причины неисправностей

Учитывая все рассмотренное ранее, можно сказать, что парктроник по своей сути довольно простое устройство. В его состав входит минимальный набор компонентов. Отсюда и соответствующее число неисправностей.

Их появление не зависит от самого автомобиля. Кому-то повезло получить радар еще в комплектации. Другие же сами дополняют свое авто. Парктроники часто встречаются на самых разнообразных машинах. Особенно на таких, как:

• Лада Приора, Ларгус;
• Лада Веста;
• Фольксваген Пассат;
• Kia Sportage 3;
• Шкода Октавия;
• Хендай Солярис и многие другме

Перечислять можно бесконечно долго. Но здесь куда важнее другое.

Существует несколько основных причин, почему парктроник вдруг перестал работать, либо начал отображать некорректную информацию, преждевременно или с опозданиями присылать оповещения.

Если вы и у себя на машине заметили неполадки, тогда наверняка причина кроется в одном из следующих факторов.

• Повреждение проводки. Системы бывают проводными и беспроводными. При использовании проводки ее не так сложно повредить и пережать;
• Неправильная установка датчиков. Здесь важно разобраться в том, как узнать какой датчик не работает. Проверьте их крепление и степень неподвижности. Если элемент шатается и плохо держится, причина именно в нем;
• Заводской брак. Это нельзя исключать. Особенно при покупке дешевых комплектов от сомнительных производителей. Потому лучше не экономить, а также заказать установку в сертифицированном автосервисе;
• Загрязнения и влага. Если система функционировала нормально, а затем появились проблемы, возможно причина банальная. Датчики загрязнились или на них попала влага. Это актуальная проблема большинства парктроников, за которым требуется периодический уход;
• Короткое замыкание в блоке управления. Даже при использовании беспроводной системы закоротить может электронный мозг радара. Опять же из-за грязи, влаги, пыли или высокой температуры.

Все перечисленные причины объективно можно считать банальными, очевидными и вероятными. Но никто не говорит, что парктроник невероятно сложная система, для поисков причин неисправностей которой обязательно нужно быть мастером компьютерной диагностики.

Проверка датчиков

Если у вас система работала нормально, но вдруг возникли проблемы, обязательно начните проверку с очистки датчиков от загрязнений.

Причем очистку важно выполнять не только на поверхности сенсора, но и в зоне крепления. При каждой проверке не забывайте убеждаться в том, что фиксация осталась нормальной, датчики не шатаются и не смещаются со своего посадочного места. Если же чистка не дала никаких результатов, придется проверить устройства на предмет их функционирования. Для этого двигатель запускается на холостых оборотах, а затем вы к каждому сенсору прикладывайте палец. Если датчик исправен, он будет трещать или вибрировать.

При отсутствии ответной реакции можно говорить о том, что сенсор вышел из строя. Далее действуйте по ситуации, ремонтируя или меняя приспособление.

Металлизированная лента

Как правильно прикурить автомобиль от другого: памятка автолюбителю

Если у вас используется электромагнитный парктроник, тогда вместо датчиков будет применяться специальная лента.

Ее диагностика выполняется еще проще, чем в ситуации с датчиками. Устройство ленты элементарное. Она может не работать в случае, когда были нанесены какие-то механические повреждения. Потому проверка сводится к тому, чтобы убедиться в отсутствии или наличии глубоких царапин, образовавшихся трещин или иных дефектов.

Если с лентой все хорошо, видимых повреждений нет, тогда проверяется электронный блок управления.

Проверка блока

Велокрепление Атлант: выбираем вариант перевозки, отзывы владельцев

Реже всего проблемы возникают в составе блока управления. Но полностью исключать такую вероятность нельзя.

Применяются 2 метода диагностики.

• Метод визуального осмотра. Суть в том, чтобы проверить плату, на которой могут появиться сгоревшие компоненты. С прибора снимается крышка и все внимательно осматривается. Гореть плата может из-за влаги, пыли и загрязнений на корпусе;
• Проверка омметром. Или подойдет мультиметр, включенный в соответствующем режиме. С его помощью можно проверить устройство на наличие короткого замыкания. Щупы подключаются к выводам. Если стрелка на нуле или прибор показывает знак бесконечности, произошло замыкание. Нужна замена.

Думаю, теперь вы знаете, почему парктроник может выходить из строя, и что нужно делать в той или иной ситуации.

Потому буду прощаться с вами.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых материалов на нашем сайте!

Не работающий парктроник на солярисе и замена датчика

В процессе эксплуатации автомобиля иногда замечал, что штатный парктроник при включении заднего хода, вместо штатного одного длинного сигнала “пииип” давал сигнал неисправности, который звучит как три сдвоенных коротких писка (би-пип, би-пип, би-пип). При этом, индикация на панели мигала сразу всеми делениями.

Начав читать драйв и форумы, понял что проблема очень редкая, и в основном у народа сгнивала проводка.

Чтож, делать нечего, скидываю задний бампер и …

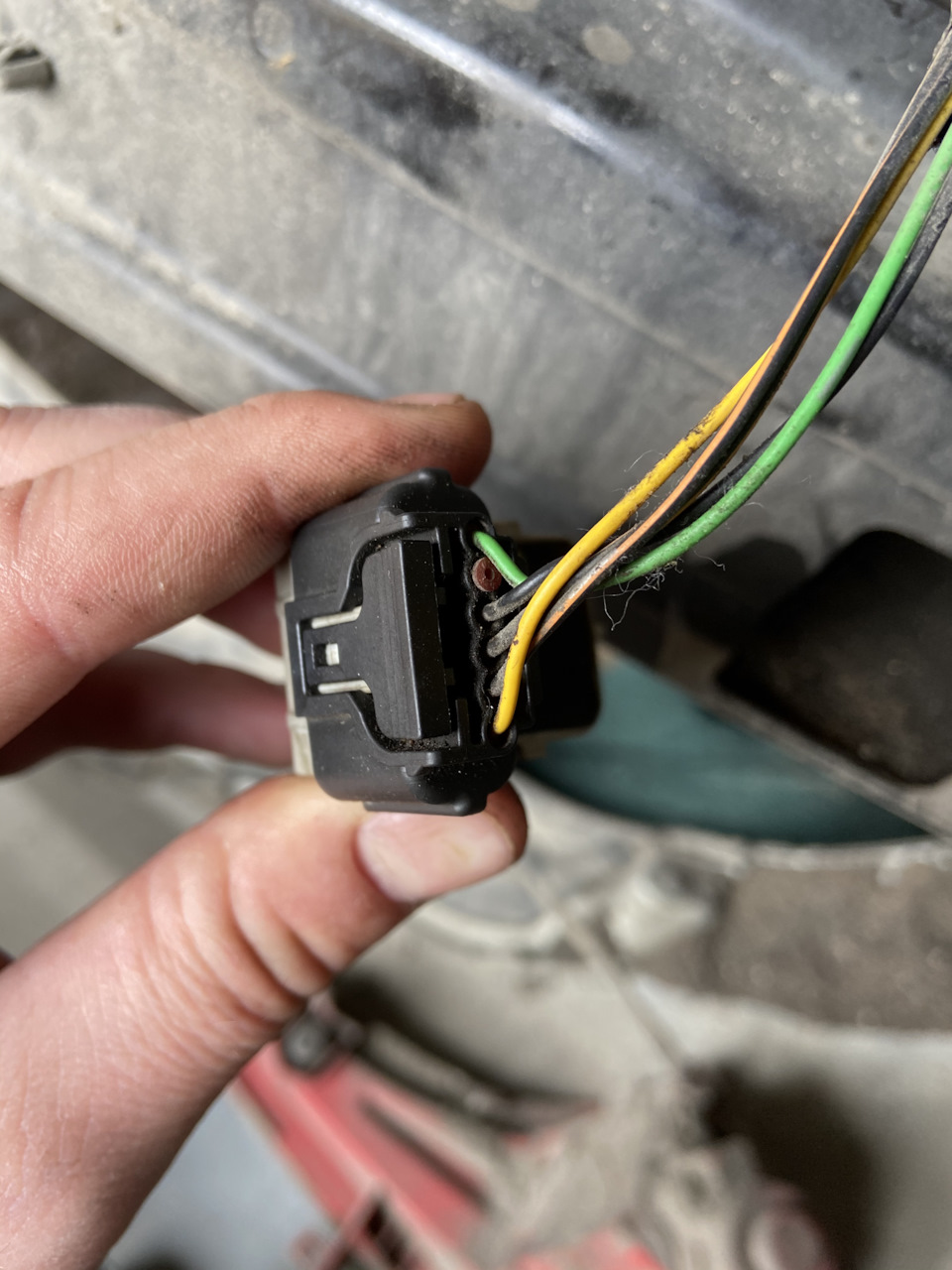

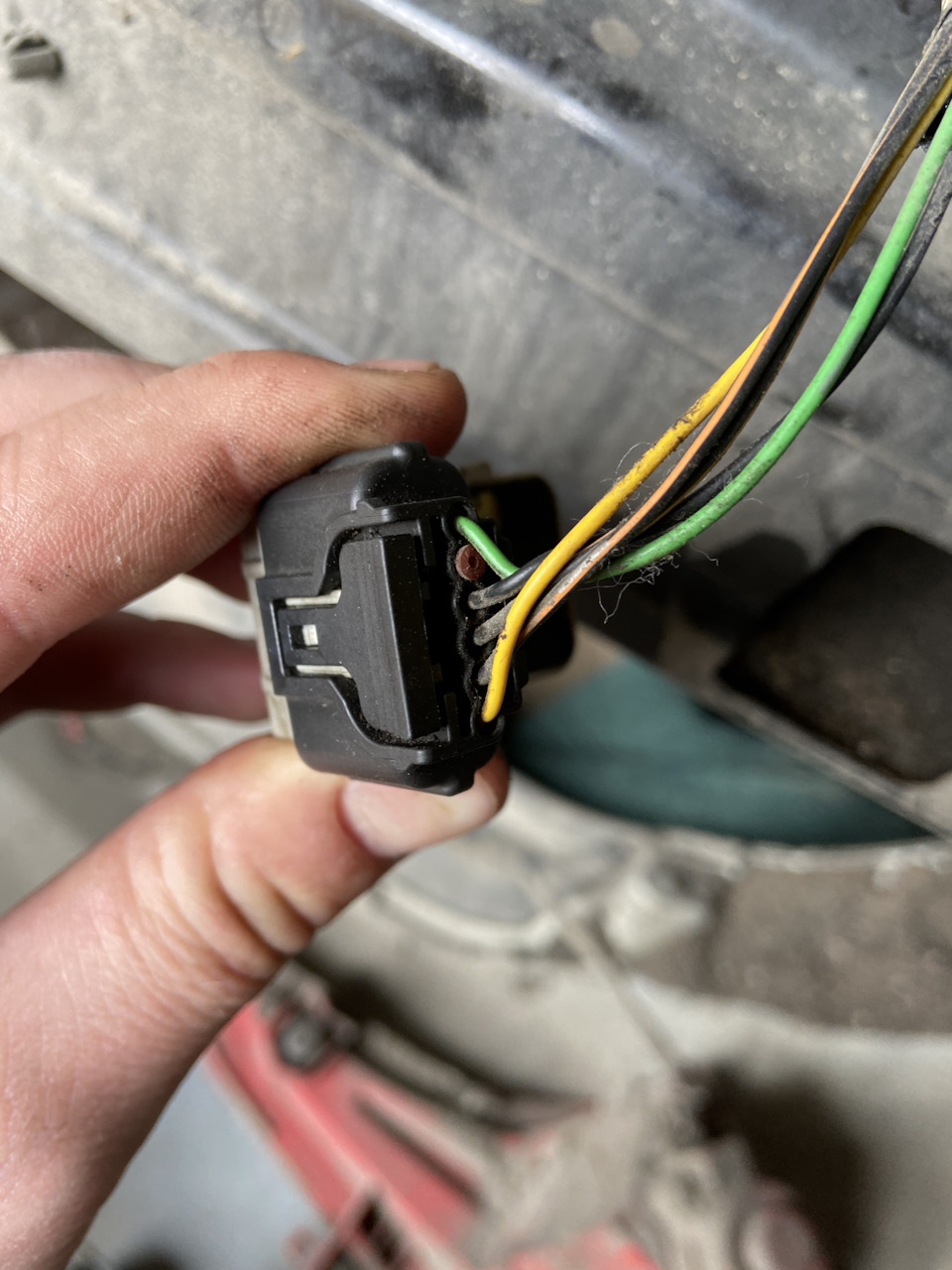

… визуальный осмотр не выявил никаких следов битых проводов… Все разъёмы были хоть и в грязи, но сама изоляция была целой.

Решил окончательно выдрать косу, принести домой и прозвонить…

… однако ничего не нашёл — все провода целые…

После этого начал подносить ладони ко всем датчиками и выяснил, что парктроник пищит только на один датчик! Крайний левый!

Это как так? Сразу все 3 датчика отказали что ли? Слишком подозрительно…

Да и цена одного нового датчика не внушала оптимизма, даже если смотреть датчик замену, который Хёндэ выпустила потом

Ну такой инструмент, которым терапевт вас слушает и говорит “дышите/не дышите”)))))

Вот так деталь, про которую я в жизни никогда бы не подумал, доставила маленько проблем)

Основные неисправности и ремонт парктроника

Парктроник или же парковочный радар — это небольшое устройство, которое не только облегчает парковку авто. Оно также обеспечивает безопасность на дороге, сигнализируя о слишком близком нахождении какого-то препятствия или другой машины. И если в автомобиле сломался либо же просто не работает парктроник, то для неопытных водителей, а также тех, кто привык к его постоянным подсказкам, это может стать настоящей проблемой.

• 1 Как определить, что парктроник перестал работать?
• 2 Определение причины поломки парковочного радара и его ремонт
• 3 Как обезопасить себя от поломок?

Определить, что перестал работать парктроник достаточно просто. Если в автомобиле парковочный радар установлен с завода, то на приборной панели есть индикатор, который укажет, что он поломался. А вот если вы устанавливали акустическую парковочную систему самостоятельно, то чтобы выявить поломку следует понаблюдать за его работой. Он или же будет постоянно молчать, пока вы во что-нибудь не врежетесь, либо же будет постоянно подавать сигналы о несуществующих препятствиях. А вот распознать, что именно вышло из строя уже немного сложнее.

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

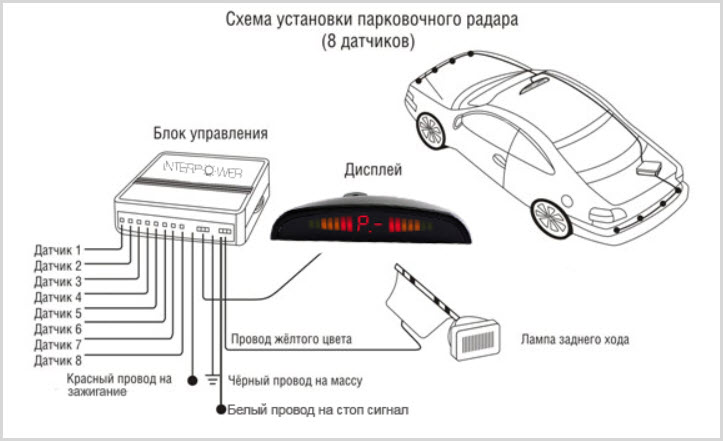

1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Для того чтобы парковочный радар прослужил долго и вам не пришлось ломать голову над тем почему он не работает, как его починить очень важно заботиться не только о его правильной установке, а и быть аккуратным в процессе эксплуатации.

Периодически следует проверять датчики и блок управления на наличие загрязнений и жидкости и вовремя её удалять. Если вместо датчиков стоят металлизированные ленты, то проверять наличие влаги и грязи нужно и под ними.

Важно также строго следовать инструкциям в процессе установки, а также эксплуатации акустической парковочной системы. После установки необходимо правильно её настроить.

Точное соблюдение инструкций, правильный уход за системой будут способствовать безаварийной работе парковочного радара в течение многих лет.

Проверка работоспособности парктроника своими руками

В суровых реалиях нехватки парковочных мест, система парктроника становится незаменимым помощником для водителя. Статья подробно опишет принцип работы датчика парковки, причины неисправности, основные способы проверки. В конце статьи будет дана рекомендация по ремонту и замене этого устройства.

Содержание:

Назначение и принцип работы

Основное назначение датчика парктроника заключается в определении расстояния до ближайших объектов. Существует 2 разновидности этого устройства:

1. Ультразвуковые. Датчик создает ультразвуковой импульс, который при отражении от ближайшего объекта возвращается обратно. Электронный блок считывает скорость возврата и на основе этих данных определяет расстояние;
2. Электромагнитные. Работают по тому же принципу. Отличается тем, что вместо ультразвука, датчиком создается магнитное поле, которое взаимодействует с объектом и отражается от него. Подобные датчики чаще всего ленточные.

Также, устройства могут быть проводными и беспроводными. В зависимости от способа подключения излучателя, датчики могут иметь несколько различных неисправностей, которые будут описаны далее.

Причины поломки

Предвестниками поломки датчика парковки часто становятся мелкие нарушения в его работе. Из основных можно выделить:

• Общее отключение радара. Часто связано с проблемами в проводке или главном блоке управления;
• Отключение одного из датчиков системы.;
• Неправильное определение расстояния;
• Появление уведомления на приборной панели: Е1 или Park Assist Service Requ 106.

Список неисправностей парковочного радара может быть очень широким. Все зависит от манеры вождения, погодных и дорожных условий. К основным неисправностям можно отнести:

• Окисление, обрыв, короткое замыкание проводки;
• Внутренняя поломка электронной начинки;
• Поломка нескольких датчиков в результате механического повреждения (удар);
• Перекос устройства после удара (характерно для беспроводных датчиков);
• Попадание грязи;
• Нарушение метода окрашивания при ремонте бампера.

Еще одним нарушением в работе может быть банальный брак радара или его составных частей. В этом случае придется просто провести замену на оригинальные и качественные модели.

Способы проверки

Проверить датчик парктроника самостоятельно не составит труда. Для этого существует несколько методов, каждый из которых будет подробно описан далее.

Руками

Это самый простой способ проверки, который требует привлечение помощника. Диагностика осуществляется следующим образом:

• Очистить все датчики от грязи;
• Запустить мотор и включить заднюю скорость;
• Прикоснуться пальцем к каждому датчику.

На работоспособность устройства укажут прерывистые щелчки. Их частота составляет от 5 до 15 в секунду. Также, при прикосновении можно почувствовать вибрацию. Таким образом требуется проверить все датчики системы: на переднем и заднем бампере. В ходе проверки, задача помощника заключается в визуальном контроле реакции электронного модуля на каждое прикосновение. Этот способ, поможет определить отдельный неисправный элемент.

Мультиметром

Проверка при помощи мультиметра самая точная. Для диагностики понадобится тестер с режимом замера электрического сопротивления. Далее необходимо:

• Демонтировать устройство;
• Установить мультиметр в режим измерения сопротивления;
• Красный измерительный щуп соединить с контактом «1» который является «+»;
• Черный измерительный щуп соединить с контактом «2», который на трех контактных элементах является сигнальным, а на двух контактных «минусом»;
• Сопротивление в этом положении должно составлять 0,5 МОм.

Если деталь трех контактная, проверка проводится далее:

• Красный измерительный щуп остается соединенным с контактом «1»;
• Черный щуп соединяется с контактом «3»;
• Сопротивление должно быть не менее 2-40 кОм;
• Теперь красный щуп соединяется с контактом «2»;
• Черный измерительный щуп соединяется с контактом «3»;
• В этом положении сопротивление должно варьироваться от 2 до 40 кОм.

Если все детали прошли проверку на сопротивление, необходимо проверить входящее напряжение. Для этого необходимо:

• Перевести мультиметр в режим замера постоянного напряжения;
• Завести двигатель и включить заднюю передачу («1» передачу, при проверке передних датчиков);
• Красный измерительный щуп соединить с клеммой «1» входного разъема;
• Черный измерительный щуп соединить с клеммой «2», двух контактного разъема. Если разъем трех контактный, черный щуп соединяется с клеммой «3».

Рабочее напряжение датчика должно составлять 3-6 вольт. Если напряжение отсутствует, стоит проверить проводку на обрыв или окисление контактов на электронном блоке.

Смартфоном

Современные смартфоны также можно использовать для диагностики работы датчиков парктроника. Для проверки необходимо скачать и установить приложение «Анализатор звукового спектра» можно использовать обычный диктофон, но с подобной функцией. Далее необходимо:

• Завести мотор и включить ведущую передачу;
• Поднести смартфон с включенным приложением в зону действия датчика.

Звуковой сигнал от каждого датчика записывается не менее 30 секунд. Приложение покажет частоту звуковых колебаний, даст возможность услышать их. Таким образом, требуется записать работу каждого устройства. Отсутствие звуковой дорожки укажет на неисправность одного или нескольких элементов системы.

С помощью пьезоэлемента

Каждый наружный элемент парковочного радара является пьезоэлементом. Подобная конструкция позволяет вырабатывать электрическое напряжение при воздействии даже мелких вибраций. Для подобной диагностики понадобится исправный сторонний датчик и несколько светодиодов. Далее необходимо:

• Диоды припаять к выводам с соблюдением полярности;
• Завести мотор и включить ведущую передачу;
• Прижать к проверяемому датчику заготовку.

Наличие вибрации спровоцирует реакцию собранного для проверки устройства. На нем возникнет электрическое напряжение и светодиоды загорятся. Если этого не произошло, элемент на автомобиле можно считать неисправным.

Электронная диагностика

Более сложную, но эффективную проверку можно провести при помощи специального оборудования. В сервисных центрах используют специальный прибор – электронный сканер. Он в своей принципиальной схеме имеет чип модели ELM327 или KW680. В дополнение к сканеру потребуется скачать на смартфон приложение ELM Config. Далее требуется подключить разъем сканера к диагностическому разъему автомобиля и запустить проверку. После завершения сканирования необходимо войти во вкладку «PAM». На наличие неисправности укажет:

• Общие ошибки в работе, связанные с электрической частью системы: P0, P2, P3, U0;
• Специфические ошибки, связанные с работой электронного блока: P1, P4, U1.

Подобную диагностику лучше проводить под присмотром специалиста. Лучше не вмешиваться в настройки сканера во время проверки. Это может привести к возникновению дополнительных неисправностей и не только в системе парковочного радара.

Ремонт и замена

Отремонтировать датчик самостоятельно очень невозможно, для этого требуются знания в электротехнике. При повреждении пьезоэлектрического кристалла, восстановить его не получится. Самостоятельную замену провести проще. Для начала необходимо подобрать совместимый аналог поврежденного элемента. Далее требуется:

• Нанести на датчик специальный раствор, который помогает отсоединить корпус датчика от заводского клея или герметика;
• Пальцем надавить на датчик с внутренней стороны и выдавить его наружу;
• Разъединить электрический штекер питания;
• Совместить штекер нового датчика с гнездом электрического кабеля питания;
• Вставить новый элемент в штатное отверстие.

После необходимо включить зажигание и дать бортовому компьютеру считать новое устройство и настроить его.

Заключение

Датчики – радары парковочной системы надежные устройства. Ломаются они только при недостаточном контроле их состояния. Стоит следить за качеством соединения штекеров питания. При любых повреждениях, необходимо изолировать штекер при помощи герметика. Внешнюю сторону датчиков нужно очищать от грязи перед каждым выездом автомобиля.
