Как проверить стойки стабилизатора на весте своими руками

Инструкция АВТОВАЗа по устранению стука стойки стабилизатора передней подвески Lada Vesta

В ходе эксплуатации Lada Vesta владельцы могут столкнуться со стуком стойки стабилизатора передней подвески. Повреждение стойки стабилизатора может быть разного характера. В некоторых случаях эти элементы подвески меняют по гарантии. В подобных случаях в дилерских центрах LADA руководствуются методикой АВТОВАЗа по устранению данного несоответствия.

Внимание: При проверке стоек стабилизатора следует учесть, что стук от неисправной стойки может передаваться через штангу стабилизатора на исправную стойку, поэтому проверку необходимо выполнить для обоих стоек стабилизатора.

Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.

Вывернуть колеса автомобиля в правую сторону до упора и проверить левую стойку стабилизатора поперечной устойчивости:

1. Проверить нижний шарнир стойки 3, рисунок 1, для чего охватить кистью руки место соединения стойки 3 со штангой 4 стабилизатора (зона контроля 5).

2. Раскачать машину в разные стороны в поперечном направлении (операцию выполнять с 2 помощниками).

3. При неисправной стойке проверяющий должен ощутить небольшое относительное перемещение нижней головки стойки относительно штанги стабилизатора или почувствовать стук в месте соединения.

4. Таким же способом проверить верхний шарнир стойки стабилизатора (зона контроля 2).

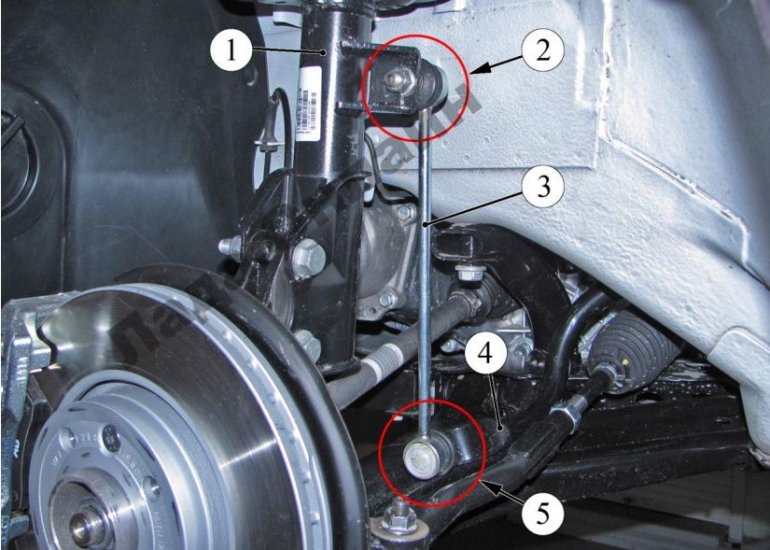

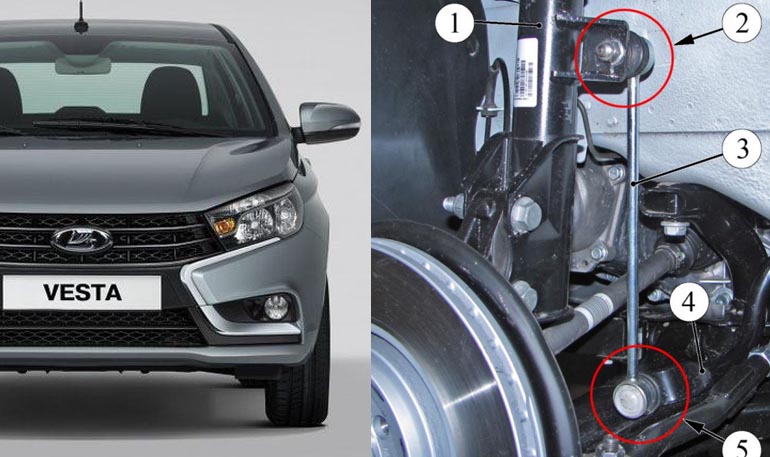

Рисунок 1 – Проверка стойки стабилизатора передней подвески: 1 – стойка телескопическая передней подвески; 2 – зона контроля верхнего шарнира; 3 – стойка стабилизатора поперечной устойчивости; 4 – штанга стабилизатора поперечной устойчивости; 5 – зона контроля нижнего шарнира

Вывернуть колеса автомобиля в левую сторону и проверить правую стойку стабилизатора поперечной устойчивости по п.п. 1-4.

По результатам проверки определить стойку стабилизатора, на которой стук или люфт ощущается наиболее сильно

6. Убедиться, что снятая стойка стабилизатора не имеет признаков контрафакта, на стержне стойки должна быть нанесена маркировка ударным способом: дата изготовления (месяц, год), обозначение изделия (8450032566, ссылка1, ссылка2) и товарный знак изготовителя, см. рисунок 2.

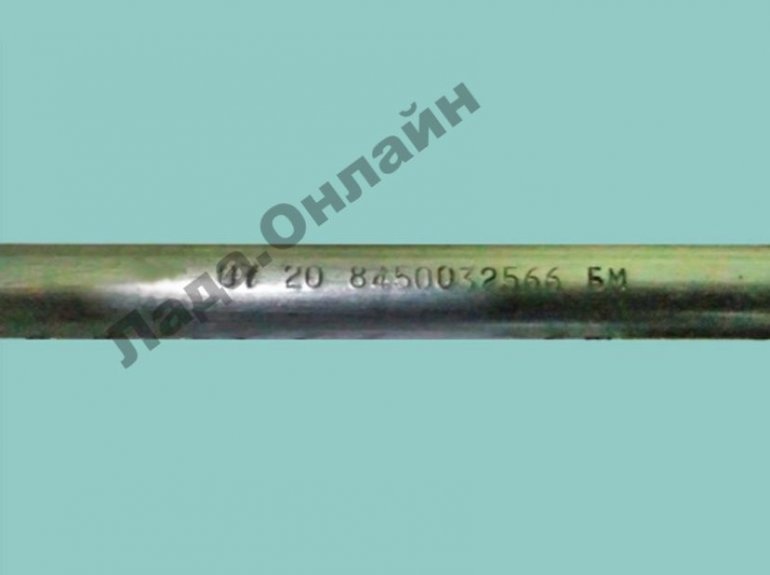

Рисунок 2 – Маркировка стабилизатора поперечной устойчивости

7. Проверить состояние пыльника шарнира:

• если пыльник шарнира порван, то такая стойка стабилизатора замене по гарантии не подлежит;
• если пыльник шарнира не порван, то необходимо органолептически проверить подвижность шарового пальца в корпусе шарнира.

8. При наличии свободного хода (люфта) шарового пальца в радиальном и/или осевом направлении проверить состояние вкладыша шарнира, для чего необходимо:

• аккуратно, чтобы не повредить пыльник, разжать нижнее пружинное кольцо 3, рисунок 3, крепления пыльника и сдвинуть его на корпус 4 шарнира (отвертка плоская (для исключения порыва пыльника острые кромки лезвия отвертки притупить на наждаке));
• вывернуть пыльник шарнира в сторону резьбовой части шарового пальца;

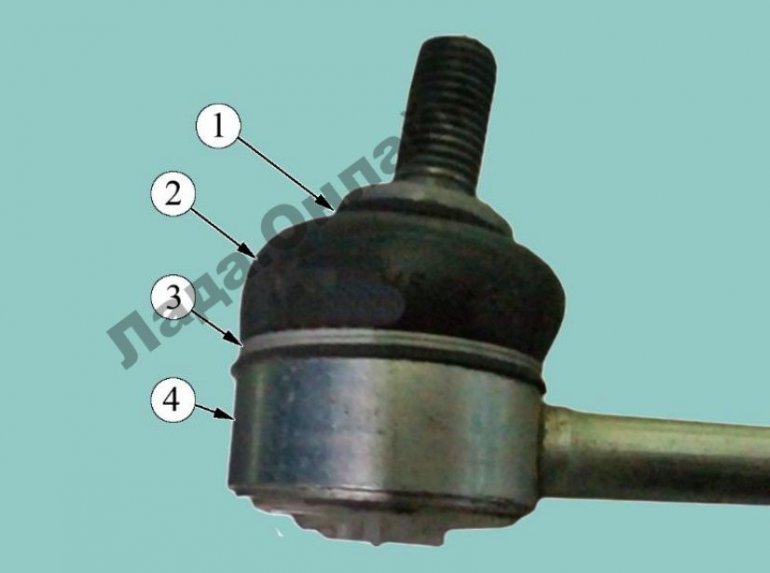

Рисунок 3 – Снятие пыльника шаровой опоры: 1 – верхнее пружинное кольцо крепления пыльника; 2 – пыльник; 3 – нижнее пружинное кольцо крепления пыльника; 4 – корпус шарнира

• удалить смазку с контролируемых поверхностей (ветошь обтирочная);
• проверить состояние вкладыша шарнира стойки стабилизатора. Кромки 2, рисунок 4, вкладыша и кромки смазочных каналов 3 вкладыша должны быть ровными, без следов оплавления;

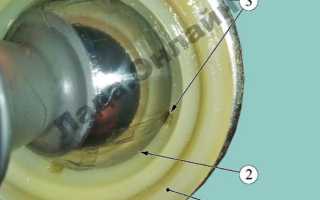

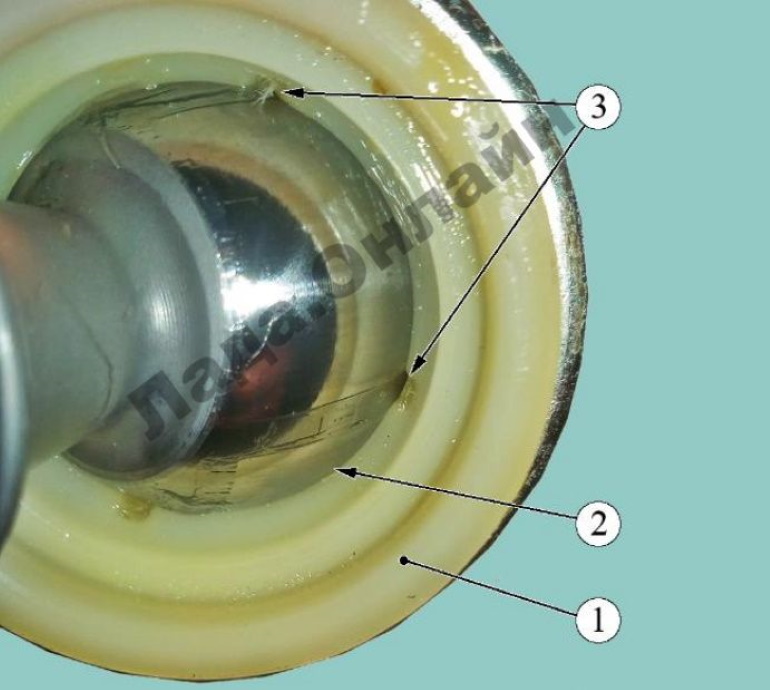

Рисунок 4 – Состояние кромок, поверхностей и смазочных каналов вкладыша шарнира без следов внешнего воздействия: 1 – вкладыш шаровой опоры; 2 – кромка рабочей поверхности вкладыша;

• оплавленные кромки 2, рисунок 5, вкладыша шарнира, оплавленные или сплавленные между собой стенки смазочных каналов не являются признаками естественного износа, а свидетельствуют об искусственном воздействии на шарнир стойки стабилизатора с целью нарушения работоспособности вкладыша шарнира и стойки стабилизатора в целом. На рисунке 5 смазочные каналы вкладыша отсутствуют, они полностью расплавлены;

Рисунок 5 – Состояние кромок, поверхностей и смазочных каналов вкладыша шарнира со следами внешнего воздействия: 1 – вкладыш шаровой опоры; 2 – состояние оплавленной кромки рабочей поверхности вкладыша

• если в результате осмотра шаровой опоры стойки стабилизатора установлено, что пластиковый вкладыш оплавлен, то такая стойка стабилизатора замене по гарантии не подлежит;
• в случае если состояние вкладыша шарнира стойки стабилизатора соответствует требованию рисунка 4, кромки 2 рабочей поверхности вкладыша и кромки смазочных каналов 3 ровные и не имеют следов оплавления, то такую стойку необходимо заменитьпо гарантии.

Провести повторную проверку второй, незамененной, стойки стабилизатора по п.п. 1-4.

При отсутствии стуков вторая стойка считается годной и замене не подлежит.

При наличии стуков во второй стойке, выполнить работы по п.п. 5-8 для второй стойки стабилизатора.

Стойки стабилизатора. Диагностика и замена.

Последние дни всё чаще замечаю вопросы по стойкам стабилизатора. Видео по ним у меня на Ютубе уже давно висит, все делюсь им. Решил все же сделать отдельную запись в БЖ, многих эта беда не обходит стороной и данные видео будут полезны. Итак, по порядку.

Ехал я как то в конце августа по нашему прекрасному поселку. Ехал чуть менее 70ти. И в одном месте, где был переход, но всегда была ровная дорога, появился лежачий полицейский. Да еще не по госту, жирный такой, наверное с полколеса. И спуск/подъем крутые. Солнце в глаза, пешеходов не было, но копа я не заметил. Они его, гады, за день закатали) Даже меньше — утром не было, а вечером на тебе… Ну и я на 70ти сиганул через него. Аж страшно стало. Думал вся морда отвалится — такой прыжок был и грохот. Далее остановился, посмотрел — всё на месте. Дома на яме глянул — всё целое. Удивился.

Но не все так просто. Начал меня временами одолевать противный стук. Что-то БУМкало мерзко на очень мелких ямках, стыках асфальта и гребенке. Не всегда, на крупных неровностях тишина. Втулки стаба меня к тому времени не беспокоили, да и хрустят они по другому.

Каюсь, сам виноват. Даже не стал ругать АвтоВАЗ, как обычно все делают. Решил искать причину стука. Порылся в инете, подумал своей головой немного (не только же в нее есть) и решил, что это стойки стабилизатора. Проверил. Благо это занимает одну минуту и ничего для этого не нужно — ни ключи, ни яма.Так и есть. Это были стойки.

Опять полез в интернет изучать вопрос замены и аналогов. Такие же ставить не хотел — видно они все же слабенькие. Поэтому вопрос об ОД не стоял. Голова есть, руки тоже, а так же яма — заменю сам. Плюс к ОД мне 150км туда обратно, плюс день терять, плюс сомнения в принятии гарантийным случаем — сам же лупанул.

В общем нашел хороших людей, которые сами меняли. Глянул примерно как и какие и пошел заказал в дружественный сервис (чтоб самому не кататься и не забирать их с ТК)

Стойки выбрал от РАВ4, только не оригинал. Оригинал что-то около 3-4к, жаба задушила. Выбрал CLT50 от CTR. И фирму вроде слышал, и отзывы неплохие. Обошлись они мне что-то около 1200р пара. Решил менять обе, хотя стучала одна. Но привычка у меня менять все парами, а то и в круг, тем более в ходовой. Стойки оказались длиннее немного. Но рискнул, поставил. Ничего не цепляют. Езжу на них уже полгода, тишина и благодать. Хотя еще не раз вляпывался в ямы, покатушки по полям, перевозка тяж.грузов и т.д.

По установке — час делов. Если есть все ключи, домкраты, желание и WD 40. И нет отвлекающих друзей и пива, а то может растянуться на день) Но у меня машина висела почти сутки — не все ключи были, магазины уже закрыты — пришлось оставлять разобранную на ночь. Плюс я еще видео небольшое решил запилить для таких-же раздолбаев, как я. Сложного ничего, только надо вывесить перед машины (в таком положении надо стойки ставить, надо разгрузить стаб), а для этого надо два домкрата и желательно пеньки, чтоб на голову не свалилась — безопасность превыше всего! Снять колеса, открутить старые стойки — здесь возможна сложность и применение ВД40 (моей машине было более полугода и не все так радужно с гайками под низом). Поставить новые стойки, одеть колеса, спустить машину и ехать проверять. Подробнее в видео.

Как-то много получилось, да ладно. Кому надо — смотрите видео и удачи в замене. Спасибо за внимание к моей скромной персоне, всем добра)

Lada Vesta. Стойки стабилизатора. Диагностика

Что такое стабилизация кузова автомобиля? Для чего она нужна? Что такое стойки стабилизатора? Чем грозит их выход из строя? Как их проверить? Попробуем ответить на эти вопросы. У автомобиля есть кузов. Или рама с кузовом. Есть подвеска. И вот именно стабилизация объединяет их друг с другом. Она позволяет улучшить безопасность автомобиля, управляемость и динамику.

Стойки стабилизатора – связующее звено между кузовом автомобиля и подвеской. Без них автомобиль будет вести себя совсем по-другому. Появятся сильные боковые крены при резких поворотах, при объезде разного рода препятствий, так же раскачка кузова при резкой остановке или начале движения. Стойки стабилизатора «привязывают» стабилизатор поперечной устойчивости к остальной ходовой части автомобиля, обеспечивают подвижное соединение стального стабилизатора с остальными элементами подвески.

Обычно стойки стабилизатора не ломаются, а выходят из строя шарнирные соединения. Причин может быть много – передвижение по плохим дорогам, сильные удары подвески, повреждение пыльников и, как следствие, попадание грязи или недостаток смазки. Появляется выработка, шарнир теряет подвижность или появляется сильный люфт.

Вследствие выхода из строя даже одного шарнира или стойки стабилизатора целиком появляются стуки при движении автомобиля. Может увеличиться раскачка кузова. В этом случае нерабочие стойки стабилизатора заменяют на аналогичные.

Если оторвать стойку стабилизатора или просто снять – без нее вполне можно ездить. Но удовольствия это не доставит и к тому же опасно. Сильные крены, отвратительная управляемость сразу напомнят о поломке.

Если на автомобиле Лада Веста появились посторонние стуки – пора проверить стойки стабилизатора. Посторонние звуки могут появиться от многих причин. Могут хрустеть втулки стабилизатора (но звук характерный, трудно спутать), стучать опора двигателя, амортизаторы, элементы системы выпуска отработавших газов и много чего еще. Но стойки стабилизатора легко проверить, поэтому при наличии подозрений можно сразу взяться за них. Будем проверять стойки стабилизатора на Весте. Благо это занимает одну минуту и ничего для этого не нужно.

Подходим к переднему колесу.

Вот верхний шарнир стойки стабилизатора, вверху за колесом.

Зажимаем верхний шарнир ладонью. Просто плотно обхватываем его.

Свободной рукой качаем машину. Можно за колесо. Можно попросить помощника. Если есть люфт в шарнире – вы сразу почувствуете рукой. Возможно даже стук услышите. Когда стойка исправна – рукой не чувствуется ничего, только колебания самого автомобиля. Если тишина – зажимаем ладонью нижний шарнир. На фото нижний шарнир, вид снизу. Но достать рукой можно так же, за колесом.

Спасибо за подписку!

При наличии люфта в шарнире так же это почувствуется. После этого переходим на другую сторону машины, на другое переднее колесо, и повторяем . Верхний шарнир, нижний шарнир.

Если рукой ничего не почувствовали и стуки отсутствуют – скорее всего стойки стабилизатора исправны. Для пущей уверенности можно осмотреть с ямы на предмет целостности самих стоек и их пыльников.

Если люфт присутствует, вы это почувствовали – желательно стойки заменить.

В видео слышно стук стоек стабилизатора, но его может и не быть, может проявляться только на ходу.

«Наслаждайся тишиной»? Меняем стойки стабилизатора на редакционной Lada Vesta

В очередном выпуске нашего сериала «Лада Веста 100» рассказываем, как мы поменяли стойки переднего стабилизатора поперечной устойчивости, а также о том, что ещё произошло с нашей Вестой в течение марта.

К 15 000 км у нас возникла уже широко известная проблема – стук, который мы впервые расслышали ещё на 3 000 км пробега, оказался не чем иным, как колоколом, звонящим по стойками стабилизатора. После нашего возвращения из Казахстана, где сервисмены однозначно заявили нам, что левую стойку пора менять, а правая «ещё держится, но…», мы обратились в знакомый нам тольяттинский сервис РОНА, чтобы наконец-то разобраться со стойками и заняться тем, к чему призывал солист Depeche Mode.

В РОНЕ весь ритуал пришлось пройти полностью – местным механикам необходимо было лично убедиться в том, что проблема именно в «линках». По ходу этого «расследования», несмотря на общеизвестность проблемы со стойками, высказывались даже альтернативные причины шумов в подвеске – в частности, упоминались подушки стабилизатора, которые на многих Вестах тоже начинают издавать посторонние звуки. Только вот подушки-то скрипят, а нас на тот момент беспокоил исключительно стук… Потом мы показали ребятам с РОНЫ видео с участием их коллег из Усть-Каменогорска с сакраментальной фразой «реально, левая стойка вышла из строя…», и дело пошло быстрее.

Левая стойка была снята, и несмотря на то, что явного люфта в ней не наблюдалось, а имелось лишь небольшое подклинивание верхней опоры, было принято решение стойку поменять. Увы, эту запчасть, как мы говорили ранее, нужно заказывать и ждать, пока привезут – у дилеров их, как правило, не бывает (по крайней мере нам с этим не повезло ни в Казахстане, ни в России), поэтому мы уехали из сервиса и стали ждать звонка.

Удивительное дело, но ровно за эту неделю ожидания у нас заскрипели-таки подушки стабилизатора. Сглазили их, не иначе! Поэтому, снова приехав на СТО для замены стойки стабилизатора, мы попросили решить вопрос и с подушками. АВТОВАЗ предписывает в таких случаях смазывание подушек жидкостью ПМС-400, и её название расшифровывается не так, как вы подумали, а как полиметилсилоксановая жидкость, а попросту – силиконовое масло.

Во время демонтажа подушек мастер, проводивший операцию, жаловался, что доступ к крепёжным гайкам подушек очень затруднён, и сетовал, что на других автомобилях этот вопрос решён гораздо более удачно. Насколько нам известно, на АВТОВАЗ уже отправлены предложения по доработке этой зоны. Пока смазанные подушки ставились обратно, а место изношенной левой стойки стабилизатора занимала новая, мы привели краткую инспекцию днища, то есть всего того, что обычно скрыто от глаз. Ничего критичного пока не обнаруживается, а вот пара спорных моментов нашлась.

Во-первых, щиток перед правым колесом, который как бы продолжает бампер в нижней его части, выскакивает со своего места крепления, если нажать на него рукой, имитируя контакт юбки щитка с бордюром. Для этой пластиковой детали такое нагружение должно быть в порядке вещей. Так вот, при надавливании на юбку щиток выскакивает из-под бампера и превращается в воздухо-, пыле- и грязезаборник. Благо, забрасывается всё это просто на колесо, особого риска в этом происшествии нет, так ведь и окончательно оторвать этот низко висящий теперь кусок пластика не составляет большой проблемы.

Левый щиток закреплён аналогично, но не вываливается при нажатии – видимо, он не так часто сталкивался с препятствиями вроде бордюров, как правый. Выглядят же они оба одинаково, ничуть не повреждены, но вот крепятся странно – как будто просто заткнуты передним краем за нижнюю кромку бампера. Плоды унификации с Renault-Nissan?

Во-вторых, на нашей Весте применён интересный способ крепления выпускной трубы глушителя. Всем известна эта деталь – подушка, которая придерживает трубу глушителя у самого заднего бампера. У Весты она оригинальная, не такая, как на прежних Lada, более массивная. Но что это «примостилось» рядом с ней на прутке кронштейна? Это же та самая прежняя подушка, а точнее – её половинка! Едва ли это оригинальная деталь, скорее действительно подушка старого образца, просто довольно ровно отрезанная. Вам стоит посмотреть наше видео даже просто ради того, чтобы понять, как это выглядит.

Никто из нас не пришёл к внятному выводу, что это и зачем оно такое. Судя по тому, что нагрузки эта «половинка» не несёт и свободно проворачивается пальцем на кронштейне, на ней лежит функция удержания «основной» подушки на месте: кронштейн трубы наводит на мысли о том, что подушка может по нему «гулять». Но, простите, это «конвейерное» решение? Если да, то мы в замешательстве. Если нет, то тоже. Между делом нам вернули на место свалившуюся с педали тормоза накладку. И сказали, что на Вестах такие случаи имеют место быть, наш не уникальный.

Зато когда мы выбрались наконец с сервиса, на первых метрах движения по обледенелой «гребёнке» наши лица непроизвольно растянулись в улыбке – действительно, можно наслаждаться тишиной! От дробного перестука не осталось и следа, а значит, причина его была диагностирована точно – именно левая стойка стабилизатора. Посмотрим, сколько протянет правая…

Однако тишина в любом случае оказалась недолгой. В следующие пару недель на Весте начали поскрипывать, причем одновременно, все (!) петли дверей. А добавила красок в мартовскую картину нашего проекта функция помощи на старте в горку – она попросту перестала работать, и теперь автомобиль скатывается назад сразу при отпускании тормоза. После всего этого было бы неправильно не сломать что-нибудь собственноручно, и автор этого текста не подкачал.

Знаменитый подлокотник Весты, к которому лично у меня никогда не было особых претензий, был в откинутом положении. Я перегнулся, чтобы помочь пристегнуться ребёнку, сидящему на заднем сиденье. Я проделывал эту операцию раньше, наверное, на сотне машин. Но здесь этого делать не следовало: дотягиваясь до заднего ряда, я облокотился не о боковую поддержку кресла, а об откинутый подлокотник, и он, крякнув под моими довольно тщедушными телесами, неловко провернулся назад. После этого вывиха он откидывается вперёд только в одно положение – гордо торча вверх примерно под 45 градусов. Зато про него нельзя грязно пошутить, как про подлокотники других Lada Vesta, которые якобы «не стоят». Наш-то стоит будь здоров.

Ну и напоследок – о действительно наболевшем. О весенних дорогах. А точнее о том, как их переносит красивое ажурное 16-дюймовое «литьё» Весты. Скажем коротко: плохо. Вспоминаются разговоры в Сети о колёсах Весты в сентябре-октябре прошлого года, когда имело популярность такое мнение: «да зачем на средние комплектации поставили 15 дюймов, смотрится уродливо!» А ведь проверка, так сказать, на дорогах выявила, что нашей люксовой Весте очень не помешали бы колёса с диском поменьше да полегче, а с профилем резины повыше. Глядишь, сейчас они больше напоминали бы окружность.

На данный момент промежуточное резюме по нашей Весте, пробежавшей 20 000 километров, такое: хороший выбор за свои деньги, хотя «детские болезни» нужно как можно быстрее побеждать. Прямо сейчас, привычным движением поддёрнув коврик на водительском месте (он постоянно уезжает к педалям и сбивается в кучу), мы отправляемся навстречу новым приключениям. Увидимся!
