Самой распространенной проблемой трансмиссии на автомобилях Нива является выход из строя ШРУСов привода. Первые симптомы могут быть незначительными, в виде появления небольшого хруста в начале движения с вывернутым рулем.

Если во время не заменить ШРУС на Ниве, то последствия могут быть плачевными, вплоть до того, что во время движения у вас заклинит привод со всеми вытекающими последствиями. Чтобы этого избежать, необходимо своевременно производить замену шарниров, а также постоянно следить за наличием смазки в них.

Итак, для замены понадобится как минимум следующий инструмент:

Головка на 13, 27 мм
Трещотка и вороток
Удлинитель
Молоток
Зубило или отвертка плоская
Домкрат
Ключ баллонный

Демонтаж привода в сборе на автомобиле Нива 2121

Что касается порядка выполнения ремонта, то приведем основные моменты ниже:

Первым делом поднимаем автомобиль домкратом (также желательно, чтобы он находился на смотровой яме).
При помощи отвертки и молотка сбиваем защитный колпак гайки ступицы и откручиваем ее.
Ключом на 13 отворачиваем гайки крепления шаровой опоры к поворотному кулаку.

Теперь можно вынимать приводной вал из ступицы переднего колеса Нивы. А чтобы снять/заменить наружный ШРУС вынимаем стопорное кольцо.

Чтобы освободить внутренний, необходимо предварительно открутить три гайки крепления прижимной пластины.

Нюансы демонтажа переднего приводного вала Нива

Чтобы ознакомится с трудностями которые вас будут поджидать когда придется снимать передний приводной вал смотрите видео:

Читайте также:

Как поменять шрус на ваз 2114

Снятие приводного вала и замена внутреннего ШРУСа на Ниве или замена привода в сборе

Сколько стоит замена ШРУСа на Ниве

Цена новых приводов в сборе начинается от 3000 за один. Если рассматривать ШРУС по отдельности, то за внутренний придется заплатить от 900 рублей, а за наружный от 1600 рублей и выше. Окончательная цена зависит от места покупки и производителя.

Данный метод представляет собой один из наиболее простых и быстрых способов замены обоих пыльников или одного из них. Так же при необходимости можно заменить смазку в ШРУСах или наружную гранату.

Необходимый инструмент: набор рожковых ключей (в т.ч. на 13 и на 17 по 2 шт.), плоскогубцы с изменяемым шагом или просто очень большие плоскогубцы, две плоских отвертки — средняя и тонкая, молоток 600-800 г, хорошая выколотка из мягкого металла или съемник ШРУСов, большие или среднего размера тиски (или помощник), смазка ШРУС-4, достаточное количество протирочного материала, полиэтиленовый пакет, подставка под нижний рычаг передней подвески. Желательно — смотровая яма.

Устанавливаем машину на ручник, нужно также установить любые противооткаты под задние колеса. Ослабляем гайки колеса, домкратим, снимаем колесо. Под нижний рычаг подставляем надежный упор (я использую стопку коротких досок). Опускаем домкрат, рычаг сжимается. Откручиваем гайки и вытаскиваем три болта крепления нижней шаровой опоры. Откручиваем нижнее крепление амортизатора и задавливаем его до отказа вверх:

(р

Через деревянный брусок сбиваем хромированный колпак ступицы. Откручиваем гайку ступицы, предварительно подставив под колесную шпильку упор (молоток, например), чтобы ступица не крутилась (ослабить гайку можно в самом начале, но колпак снимать не так удобно). Достаем конусную шайбу. Взявшись за низ тормозного диска, тянем его на себя и отводим в сторону, одновременно извлекая ось гранаты из ступицы. Освобожденный ШРУС кладем, как удобно, на нижнюю чашку.

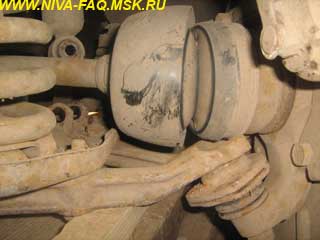

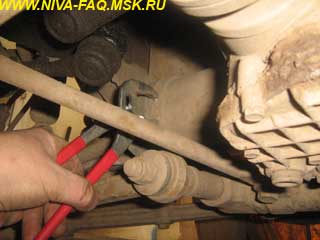

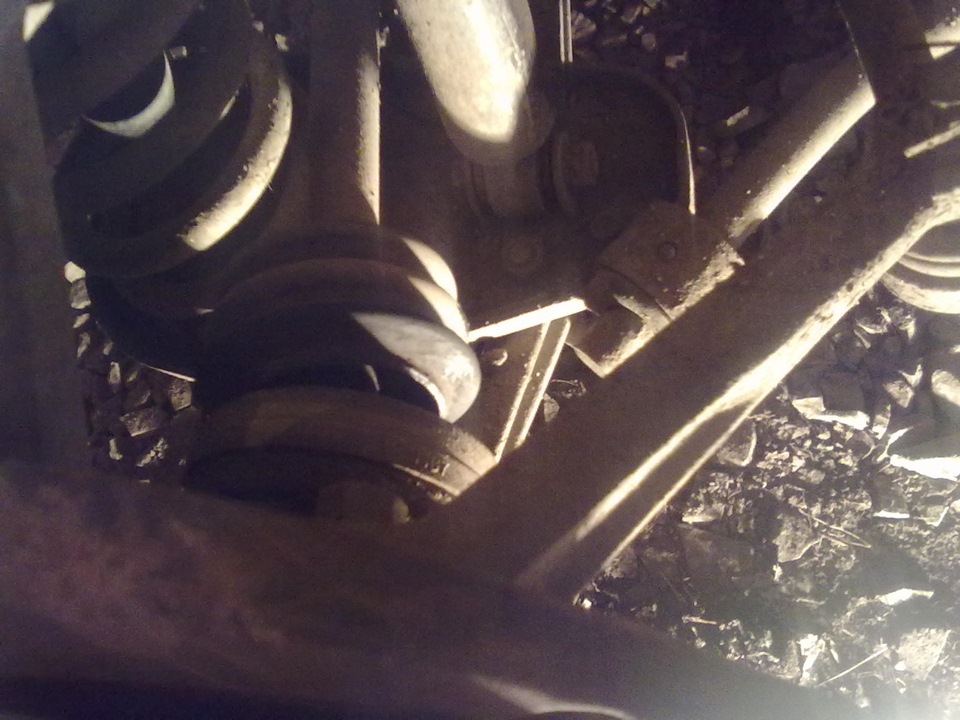

Спускаемся в яму. Поворачивая ШРУС рукой, находим удобное положение для захвата выступов хомута плоскогубцами:

Читайте также:

Какие шрусы лучше на гранту

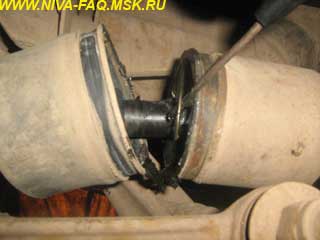

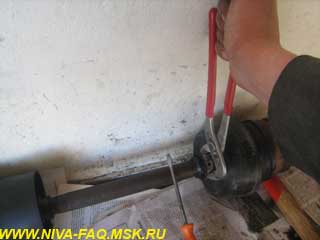

Сжимаем хомут и отверткой чуть отгибаем зацеп, снимаем. На корпусе гранаты и валу делаем метки (краской, или напильником — главное чтоб не затерлось), так чтобы потом вставить ШРУС так же, как было, хорошо запоминаем положение. Освобожденный пыльник максимально отодвигаем от гранаты.

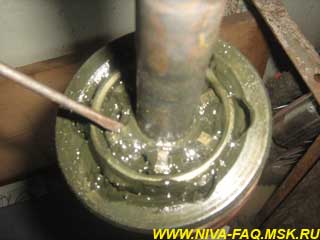

Пальцем нащупываем проволочное стопорное кольцо внутри корпуса ШРУС а, оно в пазу у самого края, наощупь находим разрыв кольца, и поддев тонкой отверткой достаем:

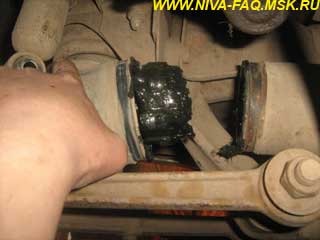

За вал вытягиваем ШРУС из корпуса:

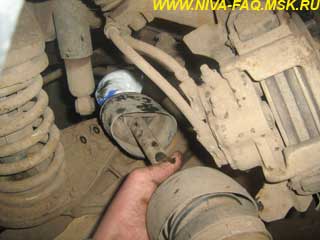

Если смазку менять не надо, можно стразу одеть на ШРУС полиэтиленовый пакет и обмотать во избежание выпадения шариков и попадания грязи (шарики держатся только за счет смазки).

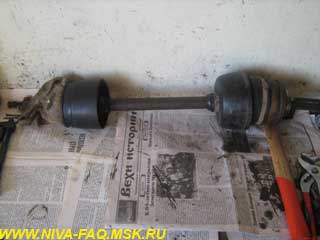

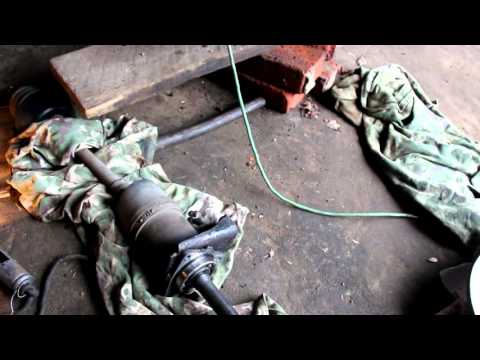

Выходим из ямы и аккуратно достаем освобожденную деталь:

Отмываем грязь. Снимаем оставшиеся хомуты и срезаем пыльники, которые надо заменить:

Читайте также:

Чем отличается внутренний шрус от наружного

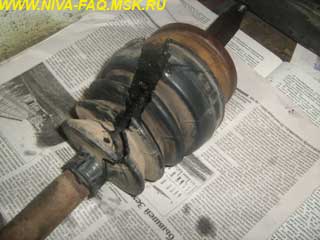

Пластмассовый кожух и пыльник наружной гранаты смещаем к внутреннему ШРУС у. Чтобы они далее не мешались, можно их завернуть в пакет и закрепить. Вал зажимаем в тисках наружным шарниром к низу, убираем излишки смазки.

Теперь нам нужно сбить или спрессовать с вала внутреннюю обойму в сборе с шарниром. Радиальные выступы, показанные отверткой — это и есть фигурная внутренняя обойма ШРУС а:

Теория. Внутренняя обойма ШРУС а фиксируется на валу двумя стопорными кольцами: наружным (на самом конце вала) круглого сечения; и внутренним, квадратного сечения (его немного видно на предыдущей фотографии между внутренней обоймой и валом). При сбивании, обойма конической выточкой должна сжать наружное кольцо, утопить его в проточку вала и продвинуться дальше. Если энергия удара будет недостаточна, кольцо опять разожмется и обойма вернется в исходное положение.

Вариант 1. С помощью выколотки из мягкого металла и молотка слегка простукиваем обойму по окружности, чтобы отцентрировать наружное кольцо, затем, установив выколотку по возможности ближе к валу, сбиваем (можно держать ее под небольшим углом, это не страшно). Идеальный вариант — если помощник тянет за вал шарнира книзу. Удар должен быть достаточно сильным и “длинным” — использующим всю инерцию молотка. 400 г. Молотком мне удалось сбить только с 4 раза, хотя бил со всего плеча — лучше молоточек потяжелее. Если не сбивается, силу удара надо увеличить, количеством тут не возьмешь.

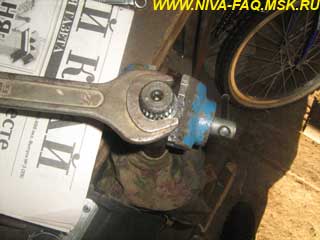

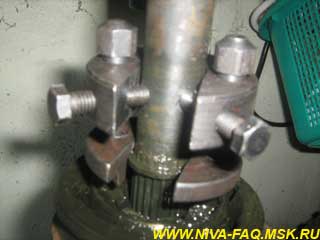

Вариант 2. Используем съемник. Купил его по дороге в гараж, специально для FAQ, 160 руб., на ценнике было “съемник ШРУСов 2108”. Честно говоря, не хотелось показывать варварскую выколотку, которую я до этого использовал. Насчет съемника были смутные опасения, но как оказалось — зря, работать с ним понравилось, так увлекся новой игрушкой, что забыл сфотографировать до снятия:

Снимаем наружное кольцо. Потом аккуратно выводим внутреннее кольцо из проточки:

Читайте также:

Как поставить гранату на ваз 2114

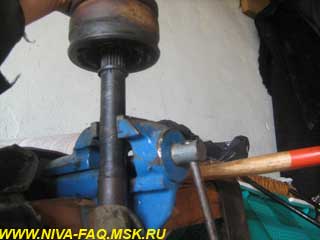

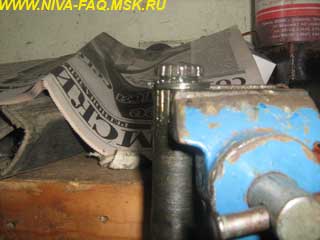

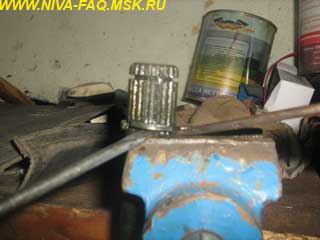

Ослабляем тиски и легкими ударами молотка по валу стягиваем кольцо. Наружная проточка уже, кольцо там не застрянет:

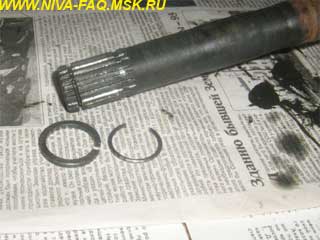

Как видим, кольца и вал не повреждены:

Если необходима замена смазки, все промываем. Наружный ШРУС можно промыть без разборки, хотя это довольно долго. Можно разобрать, для этого надо пометить краской взаимное расположение наружной обоймы (корпуса), сепаратора и внутренней обоймы. Потом повернуть сепаратор и внутреннюю обойму до выхода первого шарика, достать его, и потом таким же способом достать все по очереди. Затем наклонить сепаратор с обоймой под 90 градусов, и, поймав положение, вытащить вместе с внутренней обоймой. Промыть, собрать наружный шарнир и заложить в корпуса внутреннего и наружного шарнира смазку “ШРУС -4” по 150 и 60 куб.см. соответственно.

Слегка смазываем вал и надеваем пыльники и чехол. Зажимаем вал в тисках и ставим оба стопорных кольца:

Устанавливаем шарнир на вал, и, нащупав шлицы, опускаем до соприкосновения с наружным стопорным кольцом:

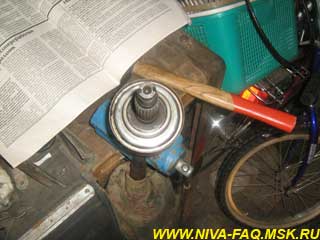

С помощью молотка, желательно через проставку из мягкого металла, ударяем по валу ШРУС а и сажаем его на место (не вздумайте наворачивать на резьбу ступичную или иные гайки — либо гайку испортите, либо резьбу). Руками проверяем фиксацию шарнира в обоих направлениях. У меня мягкой проставки не было, поэтому забивал так, после трех достаточно сильных ударов, с валом, как видим, ничего не случилось — металл твердый:

Ставим пыльники на место (место установки хомутов на валу соответствует самой глубокой проточке). Ставим хомуты с таким расчетом, что бы при движении вперед за них не цеплялась трава (т. е. по шерсти). Усилие приходится приложить нешуточное:

Устанавливаем готовое изделие на автомобиль, в порядке, обратном снятию.

Все замечания и прочее можно присылать на форум Нива 4х4/Общетехнический раздел/Пора менять ШРУСы.

Сегодня полностью посвятил день замене пыльников шрусов, делал это впервые, в принципе ничего сложного, единственно времени и усердия нужно много. По обыкновению небольшой фотоотчет.

Начал ремонт с левой стороны. Для замены потребовались ключи на 13, 17 и 30, отвертки, ножницы, кувалдочка, пару литров бензина, небольшой деревянный брусок, ну и естественно сами пыльники, ШРУС и новые хомуты.

Далее потребуется сбить внешнюю гранату с вала. Проще использовать специальный съемник Шрусов, у меня такого под рукой не было сбил кувалдочкой через направляющую, удар должен быть резким (чтобы сошлось внутреннее стопорное кольцо гранаты).

Затем можно срезать старые пыльники, промыть все детали в бензине.

Как разобрать Шрус для промывки с легкостью нашел в сети, не буду на этом останавливаться. После промывки все собираем, пыльники ставил все через вал со стороны наружной гранаты.

Ставится все назад в обратной последовательности. Защитных пластиковых чашек на наружных гранатах на пыльниках у меня не было, купил их и поставил по советам ниваводов.

Собрать правую сторону сегодня не удалось, так как нужно менять нижнюю шаровую. Общее затраченное время сегодня 8 часов работы, зато расширение кругозора, приобретение полезного опыта и экономия денег ( в случае замены в сервисе).

Замена ШРУСа на Ниве: как поменять гранату

Что такое шарнир равных угловых скоростей или сокращенно ШРУС, водители не знали до тех пор, пока рынок не стали завоевывать переднеприводные автомобили. Ведь колеса должны совершать поворот, а с помощью карданной передачи это сделать невозможно. ШРУСЫ (в народе их называют «гранатами») сегодня стоят и на машинах с полным приводом — российская «Нива 2121» в этом смысле не является исключением. Если за шарнирами следить и менять вовремя пыльники, узел заводской сборки способен прослужить более 100 тыс. км (все зависит от условий эксплуатации). Но рано или поздно час «икс» наступает, и замена ШРУСа на Ниве становится неизбежной. Процесс непростой, включая выбор узла в магазине. Но обо всем подробнее.

Замена внутреннего и наружного ШРУСов на Ниве 2121

Передать крутящий момент на передние колеса одним шарниром невозможно, поэтому их всегда два. Один внутренний, другой — наружный. Наибольшую нагрузку испытывает первый узел, находящийся рядом с коробкой передач. По сравнению с наружным он имеет большие размеры, т. к. тот ШРУС, что у колеса, ограничен по габаритам из-за малого свободного пространства.

Устройство ШРУСа ВАЗ 2121

Оба шарнира включают в себя принципиально одинаковые элементы, различающиеся лишь габаритами и стоимостью.

чашеобразный корпус с ведомым валом;
«кулак» в форме сферы с ведущим валом, образующий обойму ШРУСа;
стальные шарики, расположенные в специальных канавках обоймы и сделанные из особых сортов металла.

Когда необходимо сделать поворот, изменяются углы обоих валов, шарики передвигаются по канавкам и передают физическое усилие на колеса переднего моста. Обычно применяется шарнир «Рцеппа» («шестишариковый»). Передать крутящий момент от КПП самостоятельно он не может: для этого используется вал – полая труба из стали, соединяющая наружный ШРУС с внутренним. Последний функционирует непрерывно при угле поворота от 10 градусов. Так же действует наружный узел при условии ровного движения. Но как только колеса поворачиваются, у наружного шарнира угол вырастает до шестидесяти градусов.

Если машина перемещается по неровной дороге, расстояние от наружного узла до внутреннего меняется, поэтому вал монтируется так, что способен то задвигаться, то выдвигаться.

Как снять привод

Несвоевременная замена шарнира приведет к печальным последствиям: в худшем случае возможно заклинивание привода, что на большой скорости чревато созданием аварийной ситуации. Поэтому целесообразнее вовремя заменить узел. Как правильно поменять ШРУС на Ниве? Лучше всего снять все в сборе, для этого понадобится:

торцовый ключ-головка на 13 и 27 с воротком (лучше трещоточного типа);
удлинитель к ключу в виде полой трубы;
молоток;
плоская отвертка (может понадобиться и зубило);
домкрат и баллонный ключ для снятия колеса.

Установите автомобиль на смотровую яму, а если есть возможность, на подъемник. В первом случае понадобится домкрат. Но сначала нужно снять отверткой колпачок гайки ступицы и ослабить ее, затем снять колесо и выкрутить полностью.

Дальнейшие действия по замене гранаты на Ниве:

Головкой на 13 открутите гайки, фиксирующие шаровую опору на поворотном кулаке.
Нижний рычаг при помощи домкрата плавно опустите на подходящий деревянный чурбак.
Вынимайте вал из ступицы, отведя вверх и назад поворотный кулак (закрепите его проволокой), и, сняв стопорное кольцо, чтобы извлечь наружный шарнир.
Отверните 3 гайки прижимной пластины, крепящие внутренний ШРУС. Подденьте его плоской отверткой и вытащите внутренний узел из редуктора.
Если в сборе вытаскивать шарнир неудобно, разъедините его.

Ниже смотрите, как снять ШРУС на Ниве 21213 – видео.

Как заменить гранату

Когда внутренняя граната у вас в руках, соберите шарики подшипника, если они выпали, и положите в емкость с керосином. Снимите с вала стопорное кольцо, которое держит обойму и сепаратор. Возьмите выколотку, и, стуча по ней молотком, сбейте шарнир, ударяя по торцу обоймы. Снимите стопорное и упорное кольцо. Все снятые детали очистите щеткой по металлу и промойте в керосине.

Разборка шарнира

Как поставить на место

Обратная сборка начинается со смазки вала и установки пыльников на свои штатные места. Далее, водворяются обратно стопорные кольца – делать это лучше в тисках. Следующий момент – установка шарнира на вал: нащупайте шлицы и опускайте его до соприкосновения с кольцом, расположенным снаружи. Теперь через деревянную прокладку ударьте по ШРУСу молоком, чтобы он встал на место. Пошевелите деталь в разные стороны, чтобы убедиться в ее надежной фиксации. Осталось поставить пыльники с хомутами.

Установка узла производится в порядке, обратном снятию. При этом рекомендуется использовать не штатные, а винтовые хомуты. Ступичную гайку нужно устанавливать новую. На заключительном этапе не забудьте с ее помощью отрегулировать зазор в подшипниках.

Основные симптомы неисправности ШРУСов на Ниве

Первый признак – появление во время движения характерного хруста со стороны одного, реже обоих колес. Неприятный звук появляется при повороте и в момент набора скорости. Особенно отчетливо хруст слышно при резком старте. И еще один симптом – рывки при разгоне. Поняв, что замена ШРУСа на Ниве нужна в самое ближайшее время, необходимо определить, что именно вышло из строя.

Сделать это можно двумя способами:

На стоящей машине. Потребуется руками пошевелить, подергать вал, соединяющий шарниры — люфта быть не должно. Его наличие говорит о необходимости замены узла. Для проверки внутреннего ШРУса вывесите одно из колес и включите первую скорость — неисправный узел при вращении колеса обязательно захрустит.
При движении. Нужно проехать по ровной дороге, поочередно выворачивая руль то в одну, то в другую сторону. Хруст раздастся с той стороны, где наружный узел неисправен. Для проверки внутренних шарниров потребуется преодолеть небольшие ямы, ухабы на невысокой скорости, чтобы колесо опускалось как можно ниже. Откуда раздастся хруст, там и требуется замена внутреннего ШРУСа на Ниве.

Надо отметить: хруст в шарнирах говорит о том, что замена внутреннего ШРУСа Нивы 2121 или наружного неизбежна. Шарнир еще можно спасти, если вовремя это заметить.

К первичным признакам относится:

разрыв пыльника;
появление смазки на внутренней поверхности колесного диска из-за порванного чехла-пыльника;
свист, напоминающий трение о металл;
слабые рывки при съезжании с места (канавки «гранаты» начинают разбиваться), иногда – слабые щелчки (2-5).

Замена пыльника привода на Ниве

Описываемый ниже метод позволяет не только заменить пыльники на шарнирах, на и заложить смазку, если ее недостаточно.

гаечные ключи на 17,13;
большие плоскогубцы;
пара плоских отверток – одна побольше, вторая поменьше;
молоток;
выколотка из мягкого металла (если есть, то съемник ШРУСов);
специальная смазка для шарниров;
чистая ветошь.

Поставьте автомобиль на смотровую яму, затяните ручной тормоз, включите первую или вторую скорость. Последующие шаги:

Ослабьте колесные гайки, поддомкратьте колесо и снимите его.
Под нижний рычаг, чтобы он сжался, поставьте небольшой чурбак и опустите домкрат.
Выверните гайки и вытащите 3 болта шаровой опоры.
Открутите снизу амортизатор и удавите его вверх.
Сбейте колпачок ступицы через деревянную прокладку.
Вытащите шайбу конусообразной формы, и, потянув тормозной диск на себя, отведите его в сторону.
Извлеките «гранату».
Спустившись в яму, поверните вал привода рукой, чтобы захватить плоскогубцами выступы хомута внутреннего ШРУСа.
Процарапайте метки на корпусе «гранаты» и приводном валу, чтобы поставить «как было».
Отодвиньте пыльник от гранаты.
Нащупайте стопорное кольца внутри шарнира и вытащите его при помощи плоской отвертки.
Вытяните шарнир: если смазку менять не предполагается, положите его в пластиковый пакет.
Сместите у наружной «гранаты» пластиковый кожух с пыльником в сторону внутреннего шарнира, чтобы не мешался.
Сбейте или воспользуйтесь съемником для извлечения обоймы.
Зажав устройство в тиски, вытащите оба стопорных кольца плоской отверткой.
Вытащите старый пыльник. Если будет закладываться новая смазка, все промойте.
Поставьте новый чехол и пыльник, заложите смазку в него и соберите узел в обратной последовательности.

Вместо штатных хомутов используйте винтовые: они удобнее и надежнее. Для промывки используйте керосин.

Моя Нива

Нивоводы всех поколений, модификаций и стран, объединяйтесь!

Замена ШРУС: Нива 4×4, Шевроле Нива и Niva Travel

Замену ШРУСа или внутренней гранаты на Ниве можно выполнить самостоятельно. Данная инструкция будет актуальна для любой Нивы.

Признаки неисправности

Основная неисправность привода на Ниве — это появление люфтов внутри ШРУСа или трипоида. По мере износа, шарики стирают поверхность внутренней части стакана и делают углубления, внутри которых потом начинают болтаться.

Нередко ускоряет процесс износа порванный пыльник, который пропускает внутрь грязь и влагу. Они вымывают смазку и скребут по поверхности рабочих частей.

Проявляются неисправности гранат на Нивах следующим образом:

Появление значительного люфта в трансмиссии при трогании или переключениях.
Хруст при трогании с вывернутыми колесами — признак неисправности внешней гранаты на Ниве.
Стук шарнира или вибрация при разгоне — признак выработки внутренних гранат или трипоидов.

При наличии этих неисправностей, рекомендуется заехать на смотровую яму и взяться руками за привода. Покачайте их в вертикальной плоскости. Если чувствуется люфт внутри стаканов, то ШРУС выработан. Осевой люфт при повороте привода является нормой. Главное, чтобы он был не слишком большим.

Снятие привода на Lada 4×4

Чтобы заменить ШРУСа, необходимо демонтировать привод с автомобиля. В случае со внешней гранатой, делать это не обязательно, а вот для замены внутренней на Ниве желательно снять привод с автомобиля.

Снимите колесо:

Снимите защитный колпак со ступичной гайки, расконтрите ее и открутите:

Открутите три гайки крепления шаровой опоры (замена шаровых опор на Ниве) и отведите в сторону поворотный кулак, освободив привод:

Под рычаг следует подставить домкрат, чтобы снять напряжение с амортизатора и сжать пружину.

Для снятия гранаты с Нивы необязательно снимать целиком привод. Выбить наружный ШРУС можно прямо на машине, но удобнее всего делать такую манипуляцию при снятом приводе. Для этого открутите нижнее крепление амортизатора и сожмите его максимально вверх. Поворотный кулак зафиксируйте в верху или подоприте чем-нибудь об пружину, чтобы он не мешал снятию привода.

На фото выглядит пример — амортизатор откручен, а кулак подперли при помощи молотка.

Если у вас Niva Travel или Шевроле Нива, то для снятия привода, необходимо открутить болты на 17 крепления переднего моста спереди:

Откручивать нужно оба болта

Открутите также гайки крепления привода к редуктору:

Открутить нужно 3 гайки.

Открутите крепление переднего редуктора к стабилизатору:

Это нужно для того, чтобы повернуть редуктор назад и освободить проушину нужного привода.

Вытащите привод:

Привод нужно зажать в тиски для удобства.

Замена внутренней гранаты на Ниве

Установите привод в тисках ШРУСом вверх и снимите ступорное кольцо:

Легкими ударами молотка выбейте крышку с подшипником:

Установите ШРУС следующим образом:

Снимите пыльник и при помощи отвертки демонтируйте стопор внутри гранаты:

Снимите гранату, оберните сепаратор ветошью, чтобы избежать появления осколков, подставьте один молоток к сепаратору, а вторым выбейте сепаратор с привода:

Очистите шлицы от старой смазки и загрязнений. Приготовьте новый трипоид или ШРУС. При помощи молотка и выколотки забейте до щелчка новый сепаратор на привод:

Внутрь новой гранаты забейте новой смазки для триподов, если у вас трипоид или смазку для ШРУСов, если у вас ШРУС. Оденьте новую гранату со смазкой на сепаратор, натяните пыльник и застегните хомуты. Аккуратно забейте новый подшипник с корпусом на шлицы трипоида:

Не забудьте установить упорную шайбу конусом к редуктору и стопорное кольцо.

Чтобы установить привод на место, необходимо подготовить такую прокладку:

…Или воспользоваться герметиком. В последнем случае нужно учитывать, что следующая разборка-сборка будет затруднительна. Поэтому рекомендуется пользоваться, все же, прокладкой. На этом замена внутренней гранаты на Niva Travel завершена.

Замена внешнего ШРУС на ВАЗ 2123/2121

Снимать привод с машины не обязательно. Отстегните хомут пыльника и сдвиньте его максимально назад. Если планируется замена пыльника, то старый можно срезать, чтобы он не мешал. Сбивайте ШРУС ударами молотка.

Нередко стакан выпадает без сепаратора. В этом случае понадобится съемник ШРУС, чтобы снять сепаратор со шлицов приводного вала. В хороших случаях получается так:

Очистите шлицы вала от старой смазки и загрязнений. Забейте новый ШРУС смазкой:

Хорошо забейте смазку внутрь, затем наружу и размажьте:

Не лишним будет повернуть сепаратор в разные стороны, чтобы распределить смазку внутри. Установите новое стопорное кольцо на шлицевую часть приводного вала. Наверните на ШРУС ступичную гайку на пару оборотов. Установите его на шлицы вала и при помощи киянки забейте на приводной вал Нивы Шевроле новый ШРУС до момента, когда он зафиксируется стопорным кольцом:

Забейте 50 грамм смазки под пыльник, установите его на ШРУС, установите хомуты и зафиксируйте их. Произведите сборку поворотного кулака в обратной последовательности. На этом замена гранаты на Ниве завершена.
