Как работает поршень двигателя внутреннего сгорания?

Поршень двигателя внутреннего сгорания преобразует химическую энергию топлива в механическую работу, обеспечивая движение автомобиля. Понимание работы поршня помогает осознать функционирование всего двигателя и упрощает диагностику и ремонт. Эта статья будет полезна автолюбителям, желающим углубить знания о технических аспектах своего автомобиля, и специалистам, стремящимся улучшить навыки в механике.

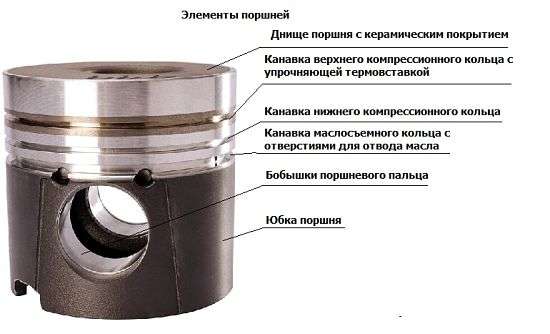

КОНСТРУКЦИЯ

Структура детали состоит из трех основных компонентов:

1. Основание.
2. Уплотнительная область.
3. Обод.

Эти компоненты присутствуют как в цельнолитых поршнях, так и в сборных конструкциях.

Специалисты в области автомобильной техники подчеркивают, что поршень является важнейшим элементом двигателя внутреннего сгорания, отвечающим за преобразование энергии топлива в механическую работу. В процессе сгорания топливной смеси в цилиндре возникает высокое давление, которое заставляет поршень двигаться вниз. Этот этап называется тактом сжатия. После того как поршень достигает нижней мертвой точки, происходит выброс отработанных газов и подача новой смеси. Поднимаясь, поршень создает вакуум, способствующий всасыванию топлива. Эксперты акцентируют внимание на том, что точность производства поршней и их взаимодействие с цилиндрами имеют критическое значение для эффективности работы двигателя и его долговечности. Правильная смазка и охлаждение также играют важную роль в предотвращении износа и перегрева, что подтверждается множеством исследований в этой области.

Как работает двигатель внутреннего сгорания автомобиля?

Эксперты в области автомобильной техники отмечают, что поршень двигателя внутреннего сгорания играет ключевую роль в преобразовании химической энергии топлива в механическую. При сгорании топливной смеси в цилиндре создается высокое давление, которое толкает поршень вниз. Этот процесс называется тактом сжатия. Затем, когда поршень достигает нижней мертвой точки, происходит выпуск отработанных газов, и цикл повторяется.

Специалисты подчеркивают, что форма и материал поршня имеют значительное влияние на эффективность работы двигателя. Современные поршни изготавливаются из легких сплавов, что позволяет уменьшить массу и повысить прочность. Также важным аспектом является система смазки, которая снижает трение и износ деталей. Таким образом, оптимизация работы поршня способствует улучшению экономичности и производительности двигателя, что является приоритетом для современных автопроизводителей.

ДНИЩЕ

Днище — основная рабочая поверхность, поскольку она, стенки гильзы и головка блока формируют камеру сгорания, в которой и происходит сжигание топливной смеси.

Главный параметр днища — форма, которая зависит от типа двигателя внутреннего сгорания (ДВС) и его конструктивных особенностей.

В двухтактных двигателях применяются поршни, у которых днище сферической формы – выступ днища, это повышает эффективность наполнения камеры сгорания смесью и отвод отработанных газов.

В четырехтактных бензиновых моторах днище плоское или вогнутое. Дополнительно на поверхности  проделываются технические углубления – выемки под клапанные тарелки (устраняют вероятность столкновения поршня с клапаном), углубления для улучшения смесеобразования.

В дизельных моторах углубления в днище наиболее габаритны и имеют разную форму. Такие выемки называются поршневой камерой сгорания и предназначены они для создания завихрений при подаче воздуха и топлива в цилиндр, чтобы обеспечить лучшее смешивание.

Уплотняющая часть предназначена для установки специальных колец (компрессионных и маслосъемных), задача которых — устранять зазор между поршнем и стенкой гильзы, препятствуя прорыву рабочих газов в подпоршневое пространство и смазки – в камеру сгорания (эти факторы снижают КПД мотора). Это обеспечивает отвод тепла от поршня к гильзе.

Интересные факты

Вот несколько увлекательных фактов о функционировании поршня в двигателе внутреннего сгорания:

1. Циклы Отто и Дизеля: Поршни в двигателях внутреннего сгорания функционируют в рамках двух ключевых циклов — цикла Отто (для бензиновых двигателей) и цикла Дизеля (для дизельных двигателей). В цикле Отто происходит смешивание топлива с воздухом, которое затем сжимается и воспламеняется искровым разрядом. В цикле Дизеля воздух сначала сжимается до высокой температуры, после чего в него впрыскивается топливо, которое воспламеняется за счет высокой температуры сжатия.

2. Инерционные силы: Поршни в двигателе движутся с большой скоростью, достигая до 20 метров в секунду в некоторых высокопроизводительных моделях. Это создает значительные инерционные нагрузки, которые могут оказывать влияние на работу двигателя и его срок службы. Поэтому конструкции поршней и шатунов должны быть тщательно разработаны для минимизации износа и повышения надежности.

3. Тепловые нагрузки: Поршни испытывают экстремальные тепловые нагрузки, так как температура в камере сгорания может достигать 2000 градусов Цельсия. Чтобы справиться с такими условиями, поршни обычно изготавливаются из легких и прочных алюминиевых сплавов, а также покрываются специальными термостойкими покрытиями, что помогает снизить трение и увеличить долговечность.

Принцип работы двигателя. 4-х тактный двигатель внутреннего сгорания (ДВС) в 3D

УПЛОТНЯЮЩАЯ ЧАСТЬ

Уплотняющая секция включает проточки на цилиндрической поверхности поршня — канавки за днищем и перемычки между ними. В двухтактных двигателях в эти проточки устанавливаются вставки, которые служат опорой для замков колец, предотвращая их проворачивание и попадание во впускные и выпускные окна, что может привести к повреждению.

Перемычка от края днища до первого кольца называется жаровым поясом. Этот пояс испытывает наибольшее температурное воздействие, поэтому его высота подбирается в зависимости от условий в камере сгорания и материала поршня.

Количество канавок соответствует числу поршневых колец (от 2 до 6). Наиболее распространена конструкция с тремя кольцами — двумя компрессионными и одним маслосъемным.

В канавке для маслосъемного кольца имеются отверстия, через которые масло стекает со стенки гильзы.

Уплотняющая секция вместе с днищем образует головку поршня.

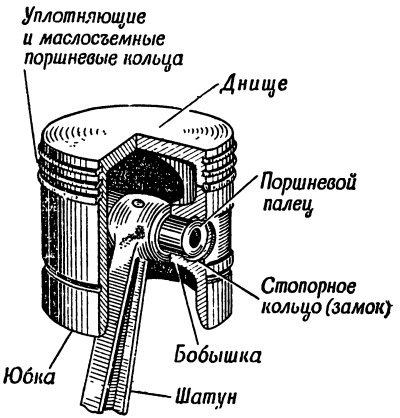

ЮБКА

Юбка служит направляющей для поршня, предотвращая его смещение относительно цилиндра и обеспечивая исключительно возвратно-поступательное движение детали. Эта конструктивная особенность позволяет создать подвижное соединение поршня с шатуном.

В юбке имеются отверстия для установки поршневого пальца. Для увеличения прочности в местах контакта пальца с юбкой с внутренней стороны предусмотрены массивные наплывы, которые называют бобышками.

Чтобы надежно зафиксировать поршневой палец в поршне, в установочных отверстиях для него предусмотрены проточки, в которые устанавливаются стопорные кольца.

Общее устройство бензиновых и дизельных двигателей внутреннего сгорания

ТИПЫ ПОРШНЕЙ

В двигателях внутреннего сгорания используются два типа поршней: цельные и составные.

Цельные поршни изготавливаются методом литья с последующей механической обработкой. В процессе литья формируется заготовка, которая затем обрабатывается на металлообрабатывающих станках. Обрабатываются рабочие поверхности, создаются канавки для колец, а также выполняются технологические отверстия и углубления.

Составные поршни состоят из разделенной головки и юбки, которые соединяются во время установки на двигатель. Сборка происходит при соединении поршня с шатуном, для чего в юбке предусмотрены отверстия под поршневой палец, а на головке имеются специальные проушины.

Преимуществом составных поршней является возможность комбинирования различных материалов, что улучшает эксплуатационные характеристики детали.

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Для производства цельнолитых поршней применяются алюминиевые сплавы. Эти детали обладают легким весом и отличной теплопроводностью. Однако алюминий не отличается высокой прочностью и жаростойкостью, что ограничивает область применения таких поршней.

Литые поршни также изготавливаются из чугуна. Этот материал отличается прочностью и способностью выдерживать высокие температуры. Однако его недостатками являются значительная масса и низкая теплопроводность, что приводит к перегреву поршней во время работы двигателя. Поэтому чугунные поршни не используются в бензиновых моторах, так как высокая температура может вызвать калильное зажигание (воспламенение топливовоздушной смеси происходит от контакта с горячими поверхностями, а не от искры свечи зажигания).

Конструкция составных поршней позволяет сочетать различные материалы. В таких элементах юбка изготавливается из алюминиевых сплавов, что обеспечивает хорошую теплопроводность, в то время как головка может быть выполнена из жаропрочной стали или чугуна.

Тем не менее, составные поршни имеют свои недостатки, среди которых:

• возможность применения только в дизельных двигателях;
• больший вес по сравнению с литым алюминием;
• необходимость использования поршневых колец из жаростойких материалов;
• более высокая стоимость;

Из-за этих характеристик область применения составных поршней ограничена, и они используются преимущественно в крупных дизельных двигателях.

ВИДЕО: ПОРШЕНЬ. ПРИНЦИП РАБОТЫ ПОРШНЯ ДВИГАТЕЛЯ. УСТРОЙСТВО

Пожалуйста, вставьте текст, который вы хотите переписать, и я с радостью помогу вам!

ФУНКЦИИ ПОРШНЯ В ДВИГАТЕЛЕ

Поршень представляет собой один из основных элементов двигателя внутреннего сгорания, и его роль крайне важна для оптимального функционирования всего механизма. Основные задачи поршня можно классифицировать на несколько групп, каждая из которых имеет значительное значение в процессе преобразования химической энергии топлива в механическую работу.

1. Генерация давления в цилиндре: Поршень движется вверх и вниз внутри цилиндра, что приводит к изменению объема и, соответственно, давления. В фазе сжатия поршень поднимается, сжимая топливно-воздушную смесь, что приводит к увеличению давления и температуры в цилиндре. Это необходимо для эффективного сгорания смеси, что, в свою очередь, обеспечивает мощность двигателя.

2. Передача энергии: В момент сгорания смеси возникает высокое давление, которое толкает поршень вниз. Это движение передается на коленчатый вал через шатун, преобразуя линейное движение поршня в вращательное движение, которое в конечном итоге приводит в движение колеса автомобиля. Таким образом, поршень выступает связующим звеном между процессом сгорания и механической работой.

3. Уплотнение: Поршень также отвечает за герметизацию цилиндра. На его поверхности установлены поршневые кольца, которые обеспечивают плотное соединение между поршнем и стенками цилиндра. Это предотвращает утечку газов в картер и позволяет поддерживать необходимое давление в цилиндре во время сгорания. Эффективное уплотнение также способствует снижению расхода масла и уменьшению выбросов вредных веществ.

4. Охлаждение: Поршень испытывает значительные тепловые нагрузки во время работы двигателя. Чтобы избежать перегрева и износа, поршень должен быть охлажден. В некоторых двигателях применяется система смазки, которая помогает отводить тепло от поршня. Кроме того, конструкция поршня может включать специальные каналы для циркуляции масла, что также способствует его охлаждению.

5. Устойчивость к износу: Поршень должен быть изготовлен из материалов, способных выдерживать высокие температуры и давления, а также механические нагрузки. Обычно для его производства используются легированные стали или алюминиевые сплавы, которые обладают высокой прочностью и коррозионной стойкостью. Это позволяет продлить срок службы поршня и всего двигателя в целом.

Таким образом, поршень выполняет множество функций, которые имеют критическое значение для работы двигателя внутреннего сгорания. Его способность создавать давление, передавать силу, обеспечивать уплотнение, охлаждение и устойчивость к износу делает его незаменимым элементом в конструкции любого двигателя. Понимание этих функций помогает лучше осознать, как функционирует двигатель в целом и какие факторы влияют на его эффективность и надежность.

ПРОЦЕССЫ В ДВИГАТЕЛЕ С ВОЗДЕЙСТВИЕМ ПОРШНЯ

Поршень является одним из ключевых компонентов двигателя внутреннего сгорания, и его работа напрямую влияет на эффективность и производительность всего агрегата. Основные процессы, происходящие в двигателе с участием поршня, можно разделить на четыре основных этапа: впуск, сжатие, рабочий ход и выпуск.

1. Впуск

На первом этапе поршень движется вниз по цилиндру, создавая вакуум, который открывает впускной клапан. В результате этого в цилиндр поступает воздух (или воздух с топливом, в зависимости от типа двигателя). Этот процесс происходит в момент, когда поршень находится в верхней мертвой точке (ВМТ) и начинает свое движение вниз. Важно отметить, что в современных двигателях часто используется система впрыска, которая позволяет более точно дозировать количество топлива, что способствует более эффективному сгоранию.

2. Сжатие

После завершения впуска поршень начинает двигаться вверх, закрывая впускной клапан. Этот этап называется сжатием. Поршень сжимает воздух (или топливно-воздушную смесь) в цилиндре, что приводит к повышению температуры и давления. Чем выше степень сжатия, тем больше энергии можно получить при сгорании топлива. Однако слишком высокая степень сжатия может привести к детонации, что негативно скажется на работе двигателя.

3. Рабочий ход

Когда поршень достигает верхней мертвой точки, происходит зажигание топливной смеси. В бензиновых двигателях это происходит от искры, создаваемой свечой зажигания, в дизельных — от высокой температуры, возникающей при сжатии. В результате сгорания образуется большое количество газов, которые стремятся расшириться, создавая давление, которое толкает поршень вниз. Этот процесс называется рабочим ходом, и именно он преобразует химическую энергию топлива в механическую энергию, которая передается на коленчатый вал.

4. Выпуск

После завершения рабочего хода поршень снова движется вверх, открывая выпускной клапан. На этом этапе отработанные газы, образовавшиеся в результате сгорания, выбрасываются из цилиндра. Этот процесс также важен для поддержания эффективности работы двигателя, так как накопление отработанных газов может привести к снижению мощности и увеличению расхода топлива.

Таким образом, поршень выполняет ключевую роль в цикле работы двигателя внутреннего сгорания, обеспечивая последовательное выполнение всех этапов, необходимых для преобразования топлива в механическую энергию. Эффективность каждого из этих процессов зависит от множества факторов, включая конструкцию двигателя, качество топлива и техническое состояние агрегата.

Вопрос-ответ

Как работает поршень в двигателе?

Функция поршня состоит в передаче полученного от сжатых газов давления через поршневой палец на шатун. Затем эта энергия преобразуется коленчатым валом в крутящий момент двигателя. Задача невыполнима без надежного уплотнения поршня, движущегося в цилиндре.

Как работает двигатель внутреннего сгорания простыми словами?

ДВС — это пока основной вид двигателей транспортных средств, тепловая машина, преобразующая химическую энергию топлива в механическую работу. Сжигая горючее во внутренних камерах, двигатель внутреннего сгорания освобождает энергию, а затем преобразует её во вращательное движение.

Что толкает поршень вниз?

Такт расширения – смесь сгорает и толкает поршень вниз.

Как крутится поршень?

При движении, за счет наклона шатуна, поршень прижимается к боковой стенке цилиндра. Во время такта рабочего хода величина и направление этой силы непрерывно изменяются, так как они зависят от давления на поршень и угла между плоскостью днища поршня и осью шатуна.

Советы

СОВЕТ №1

Изучите основные принципы работы поршня: понимание цикла сжатия и рабочего хода поможет вам лучше осознать, как поршень взаимодействует с другими компонентами двигателя.

СОВЕТ №2

Обратите внимание на материалы и технологии, используемые в производстве поршней: современные поршни изготавливаются из легких сплавов и могут иметь специальные покрытия для повышения прочности и уменьшения трения.

СОВЕТ №3

Регулярно проверяйте состояние поршней и цилиндров: своевременная диагностика и замена изношенных деталей помогут избежать серьезных поломок и продлить срок службы двигателя.

СОВЕТ №4

Изучите влияние топлива и смазочных материалов на работу поршня: использование качественного топлива и масла может значительно улучшить эффективность работы двигателя и снизить износ поршней.
