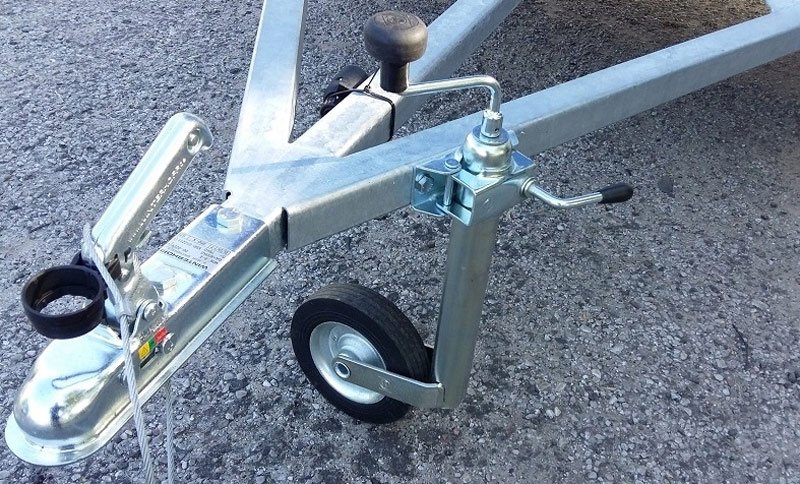

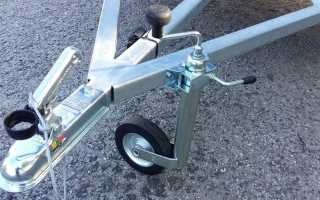

Опорное колесо на прицепе — важная деталь, упрощающая эксплуатацию и хранение. Установив подкатное или опорное колесо, вы сможете легко маневрировать прицепом, обеспечивать его устойчивость при стоянке и разгрузке, а также снизить нагрузку на сцепное устройство автомобиля. В этой статье расскажем, как сделать опорное колесо своими руками, что поможет сэкономить средства и уверенно контролировать качество работы.
Для чего используются опорные колёса
Установив подкатное или опорное колесо на легковой автомобильный прицеп, вы получите ряд преимуществ.
Основная функция этого устройства — обеспечить устойчивость и возможность перемещения одноосного прицепа без автомобиля, что исключает риск опрокидывания. Оно позволяет избежать подъема передней части прицепа с помощью значительных усилий.
Ключевые задачи и преимущества подкатного или опорного колеса:
- Удобство использования прицепа: можно заехать и выкатить его из гаража без помощи автомобиля;
- Упрощение и ускорение соединения прицепа с фаркопом;
- Регулировка высоты при подъеме автоприцепа за счет изменения положения опорного колеса;
- Повышение безопасности эксплуатации прицепа;
- При случайном отсоединении от фаркопа прицеп остается на дополнительной опоре, что снижает риск повреждения дышла.
Перед покупкой или сборкой подкатного колеса стоит ознакомиться с особенностями конструкции и принципом работы.
Подкатные колеса делятся на два типа:
- Механические. Состоят из двух трубок: внутренняя крепится к опоре, а внешняя монтируется на дышло прицепа. Внутренняя часть перемещается в вертикальной плоскости для регулировки высоты.
- Автоматические. Переключаются между двумя состояниями: во время движения колесо складывается, а при остановке выпрямляется, обеспечивая опору для прицепа.
При выборе конструкции учитывайте потребности конкретного автомобилиста.
Существуют несколько типов подкатных колес:
- Съемные. Устанавливаются и снимаются с прицепа по мере необходимости.
- Складные. При установке принимают рабочее положение, а во время движения складываются, чтобы не мешать перемещению.
Наиболее распространены модели опорных колес с прямой вертикальной опорой, которая перемещается вверх и вниз и фиксируется с помощью винтов.
При выборе подкатного колеса учитывайте параметры грузоподъемности, которые варьируются от 150 до 500 кг:
Читайте также:
- Для прицепов весом до 750 кг достаточно колеса с грузоподъемностью 150 кг.
- Для прицепов от 1 до 2,5 тонн лучше выбирать колесо с нагрузкой около 300 кг.
- Для автоприцепов, способных перевозить около 4 тонн, подкатные колеса должны иметь грузоподъемность 500 кг.
Убедитесь, что конструкция рукоятки включает опорный подшипник, что увеличит срок службы колеса. Также важно, чтобы колесо было изготовлено из прочной и износостойкой резины.
Опорное колесо на прицепе играет важную роль в обеспечении стабильности и удобства при его использовании. Эксперты отмечают, что оно помогает равномерно распределять нагрузку, предотвращая перегрузку осей прицепа и обеспечивая его устойчивость на месте. Это особенно актуально при загрузке и выгрузке, когда прицеп может наклоняться.
Создание опорного колеса своими руками возможно, если следовать нескольким простым шагам. Сначала необходимо выбрать подходящий материал, например, сталь или алюминий, для изготовления рамы. Затем следует установить колесо с возможностью регулировки высоты, что позволит адаптировать его под различные условия. Важно также обеспечить надежное крепление к раме прицепа, чтобы избежать случайных повреждений во время движения. Таким образом, опорное колесо не только улучшает функциональность прицепа, но и позволяет сэкономить средства на его приобретение.
Сборка своими руками
Есть множество схем и примеров изготовления опорных колёс для прицепа своими руками, что открывает дополнительные возможности для автомобилистов. Заводские комплекты достаточно дорогие, плюс не все видят смысл тратить на них деньги, если полноценный аналог можно сделать самостоятельно.
Собрать самодельный вариант подкатного колеса можно практически из подручных материалов. В основном требуются такие составляющие:
- старый домкрат винтового типа или аналогичная конструкция;
- колесо, которое будет выступать опорой;
- металлическая пластина;
- крепёжные болты;
- грунтовка;
- краска;
- свёрла по металлу;
- дрель;
- сварочный аппарат;
- кисти или пульверизатор для окраски.
Оптимально использовать уже готовый чертёж, по которому собирали качественные и функциональные опорные колёса. Хотя и тут можно действовать с нуля, создав собственный чертёж с указанием всех размеров.
Процедура изготовления подкатного колеса заключается в выполнении таких шагов:
- Прочная металлическая пластина вырезается под размер площадки, где она будет располагаться.
- В пластине из металла и в самом дышле прицепа нужно выполнить крепёжные отверстия, чтобы соединить эти два компонента.
- К домкрату приваривается металлическая пластина. Располагать его следует в вертикальной плоскости и фиксировать на верхней части домкрата.
- С нижней части с помощью сварочного аппарата приваривается колесо.
- Подготовив конструкцию, можно обработать её грунтовкой по металлу в несколько слоёв, а затем нанести 2-3 слоя краски.
- Полученная конструкция путём использования болтового соединения монтируется на дышло автомобильного прицепа.
Некоторые используют сварку для соединения. Но это не лучший вариант, поскольку тогда конструкция получится неразборной.
Болтовые соединения рекомендуется смазывать термостойкими составами, которые обеспечат лёгкость затяжки и демонтажа при любой погоде.
-
Читайте также:
Это пример простейшего опорного колеса, которое собирается буквально из подручных материалов. Чтобы усовершенствовать конструкцию, можно использовать поворотный хомут.
| Функция опорного колеса | Необходимые материалы | Инструкция по изготовлению (кратко) |
|---|---|---|
| Удержание прицепа в горизонтальном положении при отцеплении от тягача, предотвращение провисания и повреждения сцепного устройства | Стальная труба, колесо (от тачки, велосипеда и т.п.), подшипники, сварка, болты, гайки | 1. Сварить раму из трубы. 2. Приварить к раме ось с подшипниками. 3. Установить колесо на ось. 4. Прикрепить к раме прицепа. |
| Упрощение маневрирования прицепом, особенно на неровной поверхности | Металлический уголок, листовая сталь, колесо, болты, гайки | 1. Сварить или скрепить болтами треугольную раму. 2. Прикрепить колесо к раме. 3. Приварить или прикрепить к раме прицепа. |
| Защита от опрокидывания прицепа при загрузке/разгрузке | Стальная труба, колесо, кронштейн, болты, гайки | 1. Изготовить кронштейн для крепления к раме прицепа. 2. Прикрепить к кронштейну ось с колесом. 3. Обеспечить надежное крепление к раме. |
| Распределение нагрузки на сцепное устройство | Стальная труба, колесо, подшипники, сварка, болты, гайки | 1. Сварить раму с учетом расположения центра тяжести прицепа. 2. Установить колесо на ось с подшипниками. 3. Прикрепить к раме прицепа. |
Интересные факты
Вот несколько интересных фактов о опорном колесе на прицепе и его самостоятельном изготовлении:
-
Функция опорного колеса: Опорное колесо на прицепе служит для поддержки передней части прицепа, когда он не соединен с автомобилем. Это позволяет легко маневрировать прицепом, а также предотвращает его наклон и повреждение в случае, если он стоит на неровной поверхности. Кроме того, опорное колесо помогает распределить вес прицепа, что улучшает его устойчивость.
-
Самодельные решения: Изготовить опорное колесо своими руками можно из подручных материалов, таких как старые велосипедные колеса или детали от других транспортных средств. Важно правильно выбрать размер и грузоподъемность колеса, чтобы оно могло выдерживать вес прицепа. Также стоит обратить внимание на механизм подъема и опускания колеса, чтобы обеспечить удобство в использовании.
-
Улучшение маневренности: Опорное колесо может значительно улучшить маневренность прицепа, особенно в ограниченных пространствах. С помощью поворотного механизма, который можно сделать самостоятельно, можно легко изменять направление прицепа, что особенно полезно при парковке или прицеплении к автомобилю.

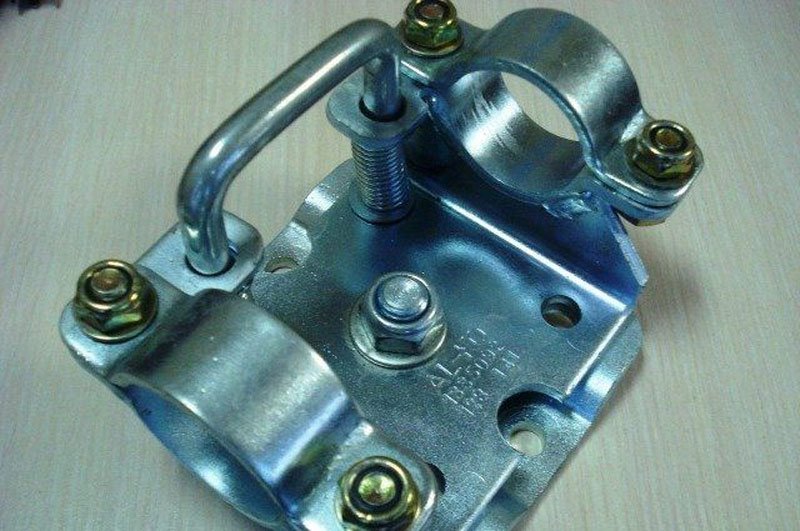

Поворотный хомут
Этот узел — поворотный хомут, который изменяет положение опоры для передвижения автомобиля или перемещения прицепа без его отсоединения. При установленном хомуте регулировка не требуется.
Соединение хомута с дышлом позволяет при повороте металлической пластины поворачивать конструкцию на 90 градусов. После этого стойка фиксируется в горизонтальном положении.
Для установки опоры вертикально хомут оттягивается, стойка поднимается, и элемент отпускается, фиксируясь в новой позиции. Это удобно и безопасно.
Поворотный хомут выполняет несколько ключевых функций:
- Обеспечивает надежную фиксацию подкатного колеса во время движения с прицепом, предотвращая повреждения.
- Сокращает время на поднятие и опускание подкатной опоры.
- Уменьшает физические затраты на эксплуатацию опорного колеса.
Опорное колесо полезно, особенно для одноосных прицепов, так как двухосные более устойчивы и не требуют его.
Выбор между самостоятельным изготовлением опоры, заказом у специалистов или покупкой готового комплекта зависит от предпочтений. Если есть свободное время и навыки работы с металлом, собрать конструкцию самостоятельно несложно.
Для уверенности в качестве и надежности подкатного колеса стоит обратиться к проверенным производителям. Многие заводы по производству прицепов предлагают широкий выбор аксессуаров, включая опорные ноги и колеса.
Выбор материалов для опорного колеса
При выборе материалов для изготовления опорного колеса на прицепе необходимо учитывать несколько ключевых факторов, таких как прочность, устойчивость к коррозии, вес и стоимость. Правильный выбор материалов обеспечит долговечность конструкции и ее надежность в эксплуатации.
1. Металлы
Наиболее распространенным материалом для опорного колеса является сталь. Она обладает высокой прочностью и устойчивостью к механическим повреждениям. Однако сталь подвержена коррозии, поэтому важно использовать оцинкованную сталь или покрывать ее антикоррозийными составами.
Алюминий также может быть использован для изготовления опорного колеса. Он легче стали и не подвержен коррозии, но его прочность ниже, что может быть критично для тяжелых прицепов. Алюминиевые колеса часто применяются в легких прицепах и для транспортировки менее тяжелых грузов.
2. Пластик
Пластиковые компоненты могут использоваться для создания легких опорных колес. Они устойчивы к коррозии и имеют небольшой вес, однако их прочность и долговечность могут быть ниже, чем у металлических аналогов. Пластик лучше всего подходит для временных или малонагруженных конструкций.
3. Резина
Не стоит забывать о резине, которая используется для создания обода колеса. Она обеспечивает хорошую амортизацию и сцепление с поверхностью. Для опорного колеса лучше выбирать резину с высоким уровнем износостойкости, чтобы избежать быстрого разрушения при частом использовании.
-
Читайте также:
4. Соединительные элементы
При изготовлении опорного колеса важно также обратить внимание на соединительные элементы, такие как болты, гайки и шайбы. Они должны быть выполнены из прочных материалов, таких как нержавеющая сталь, чтобы избежать коррозии и обеспечить надежное соединение всех частей конструкции.
5. Учет условий эксплуатации
При выборе материалов необходимо учитывать условия эксплуатации прицепа. Если он будет использоваться в условиях повышенной влажности или в агрессивной среде, стоит отдать предпочтение более устойчивым к коррозии материалам. Также важно учитывать климатические условия, в которых будет эксплуатироваться прицеп, чтобы избежать преждевременного износа.
В заключение, выбор материалов для опорного колеса на прицепе является важным этапом, который влияет на его долговечность и надежность. Правильное сочетание прочности, веса и устойчивости к коррозии позволит создать качественное и долговечное опорное колесо, которое прослужит долго и обеспечит безопасность при эксплуатации прицепа.
Вопрос-ответ
Какова функция опорного колеса на прицепе?
Когда ваш прицеп отцеплен, опорные колеса поддерживают его в ровном положении и обеспечивают необходимую устойчивость при загрузке. Опорные колеса выравнивают прицеп или караван, облегчая его сцепку и отцепку, а также позволяя маневрировать без использования тягача.
Что можно использовать вместо опорного колеса?
Если караван слишком тяжёлый, чтобы его толкать, опорное колесо не работает, и хорошим выбором может стать подставка-домкрат. Подставки-домкраты можно выдвигать на большую высоту, чем опорное колесо, что делает их идеальным решением для выравнивания каравана на крутых склонах.
Нужно ли балансировать колеса на прицепе?
Необходимо ли балансировать колёса прицепа? Однозначно «да»!
Советы
СОВЕТ №1
Перед тем как начинать изготовление опорного колеса, тщательно изучите конструкцию вашего прицепа и определите, какие размеры и материалы вам понадобятся. Это поможет избежать ошибок и сделать колесо максимально функциональным.
СОВЕТ №2
Используйте качественные материалы для изготовления опорного колеса, такие как сталь или алюминий, чтобы обеспечить долговечность и надежность конструкции. Не забывайте о необходимости защиты от коррозии, например, покраской или оцинковкой.
СОВЕТ №3
Обратите внимание на механизм крепления опорного колеса. Он должен быть простым в использовании и надежным, чтобы колесо не отваливалось во время транспортировки. Рассмотрите возможность использования регулируемого механизма для удобства.
СОВЕТ №4
После завершения изготовления опорного колеса, обязательно протестируйте его в действии. Убедитесь, что оно надежно фиксируется и выдерживает нагрузку, прежде чем использовать прицеп для перевозки тяжелых грузов.
