Плунжер и поршень — ключевые элементы в различных механизмах, но их функции и конструкции значительно различаются. В статье рассмотрим, что такое плунжер, как он работает и где применяется, а также сравним его с поршнем, чтобы выявить основные отличия. Это поможет читателям лучше ориентироваться в механике и выбирать подходящие решения для своих задач.

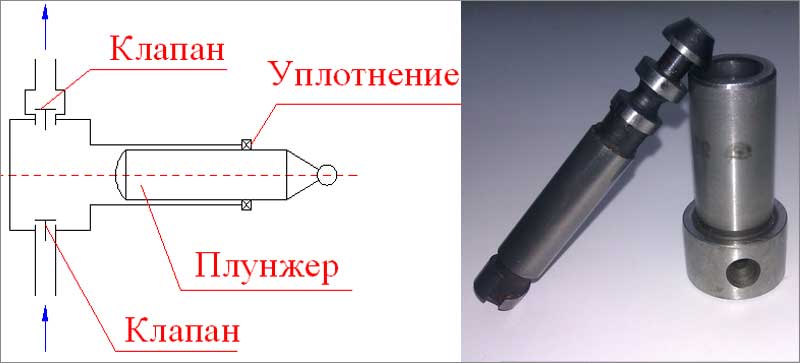

Что такое плунжер
Плунжеры представляют собой специализированные вытеснители с цилиндрической формой, длина которых значительно превышает их диаметр. Их можно сравнить с скакалкой, имеющей ручку.
Важно понимать различия между плунжерами и обычными поршнями. Плунжер — это уникальный вид поршня, который используется в устройствах, требующих более высоких уровней давления по сравнению с традиционными насосами.
Ключевой особенностью плунжера является то, что уплотнитель располагается на цилиндре и перемещается по плунжерной поверхности во время его возвратно-поступательных движений. Это явление называется плунжерной парой.
Плунжеры находят широкое применение в радиально- и аксиально-плунжерных гидромашинах, а также в насосах плунжерного типа. Ярким примером служит система подачи топлива в дизельных двигателях, где активно используются топливные насосы высокого давления (ТНВД) с плунжерными парами.
Плунжеры обеспечивают насосы с более высокими показателями давления. Это связано с необходимостью высокой чистоты обработки внешней поверхности цилиндра, в отличие от поршней, где акцент делается на точности обработки внутренней поверхности, что является более сложной задачей.
Таким образом, плунжер и поршень не являются синонимами, и их различия имеют важное значение для понимания их функций. Плунжер можно рассматривать как разновидность поршня, способного создавать высокое давление в механизмах.
Плунжер и поршень — это два механизма, которые часто встречаются в различных устройствах, однако их функции и конструкции существенно отличаются. Эксперты подчеркивают, что плунжер представляет собой цилиндрический элемент, который перемещается внутри корпуса, создавая давление или перемещая жидкости. В отличие от поршня, который обычно используется в двигателях и компрессорах для преобразования давления в механическую работу, плунжер чаще всего применяется в насосах и системах дозирования.
Основное отличие заключается в том, что плунжер работает с меньшими объемами и более высокой точностью, что делает его идеальным для использования в медицинских и химических устройствах. Поршень же, как правило, предназначен для работы с большими объемами и более высокими давлениями. Таким образом, выбор между плунжером и поршнем зависит от специфики задачи и требований к производительности устройства.
Читайте также:
Плунжер и поршень — это два механизма, которые часто используются в различных устройствах, однако их функции и конструкции существенно различаются. Эксперты отмечают, что плунжер представляет собой цилиндрический элемент, который перемещается внутри корпуса, создавая давление или перемещая жидкости. В отличие от поршня, который обычно работает в замкнутом пространстве и предназначен для преобразования энергии, плунжер чаще всего используется в насосах и системах подачи, где важна скорость и точность перемещения.
Кроме того, плунжеры могут иметь различные формы и размеры, что позволяет им адаптироваться к специфическим условиям работы. Поршни же, как правило, имеют более строгие геометрические параметры и используются в двигателях внутреннего сгорания и компрессорах. Таким образом, различия между плунжером и поршнем заключаются не только в их конструкции, но и в области применения, что делает каждый из этих элементов незаменимым в своей сфере.
Значимые характеристики
То, какой объём рабочей среды будет вытеснять механизм, зависит от параметров длины хода используемого поршня. Меняя это значение, можно отрегулировать подачу жидкости за временной промежуток или отрезок.
Если делать акцент на работе плунжерной или роторно-плунжерного механизма, то у этих гидромашин очень высокая точность обработки деталей. В итоге зазор, имеющийся между внешней и внутренней поверхностью цилиндра, в используемых плунжерных парах может не превышать 2-3 мкм.
Плунжерные пары характеризуются способностью выдерживать очень высокие показатели давления.
Опять же в качестве примера стоит рассмотреть процесс впрыска топлива на дизельных ДВС. Здесь давление может достигать значений около 200 МПа.
| Характеристика | Плунжер | Поршень |
|---|---|---|
| Форма | Цилиндрическая, часто с коническим или сферическим наконечником | Цилиндрическая, обычно с плоским или слегка выпуклым днищем |
| Движение | В основном поступательное, вдоль своей оси | Поступательное, вдоль оси цилиндра |
| Уплотнение | Часто осуществляется за счет прилегания к стенкам цилиндра, может использовать сальниковое уплотнение | Обычно использует кольца или другие уплотнительные элементы |
| Применение | Насосы высокого давления (плунжерные насосы), инжекторы, форсунки | Двигатели внутреннего сгорания, компрессоры, гидравлические цилиндры |
| Герметичность | Требует высокой точности изготовления и обработки поверхностей для обеспечения герметичности | Герметичность обеспечивается уплотнительными элементами |
| Износ | Подвержен износу, особенно на концевой части | Износ распределяется по поверхности поршневых колец |
| Эффективность | Высокая эффективность при создании высокого давления | Эффективность зависит от конструкции и применения |
Интересные факты
Вот несколько увлекательных фактов о плунжерах и их отличиях от поршней:
-
Структура и использование: Плунжер представляет собой элемент, который применяется в насосах и других устройствах для создания давления или перемещения жидкостей. В отличие от поршня, который чаще всего используется в цилиндрах двигателей внутреннего сгорания и других механизмах для преобразования давления в механическую работу, плунжер в основном функционирует в системах, где требуется точное перемещение жидкости, например, в инъекционных насосах.
-
Принцип работы: Плунжеры обычно имеют гладкую поверхность и действуют по принципу перемещения жидкости через отверстие, создавая вакуум или давление. Поршни, напротив, могут быть оснащены уплотнительными кольцами, что позволяет им эффективно функционировать в условиях высоких температур и давлений, как это происходит в двигателях.
-
Материалы и стойкость к износу: Плунжеры часто изготавливаются из коррозионно-устойчивых и износостойких материалов, таких как нержавеющая сталь или специальные полимеры, поскольку они контактируют с различными жидкостями. Поршни же требуют более прочных материалов, таких как алюминий или чугун, чтобы выдерживать высокие нагрузки и температуры, возникающие в процессе работы двигателя.
Плунжеры в ТНВД

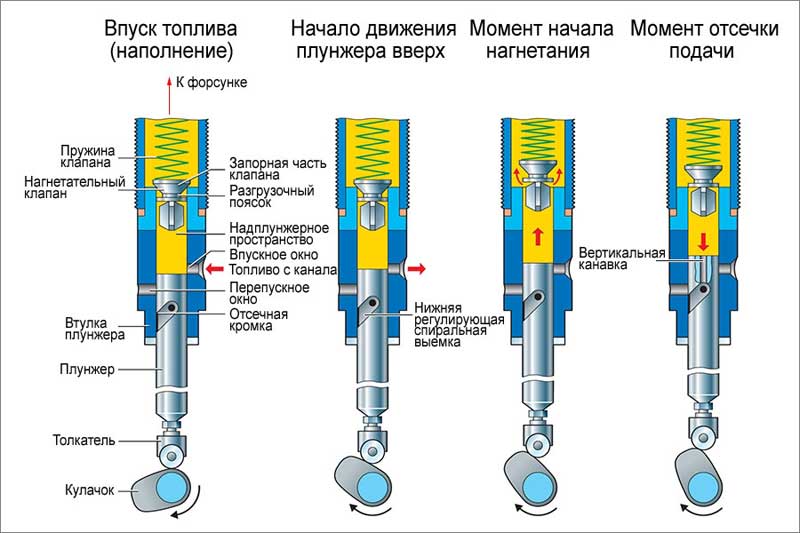

Топливный насос, или насос высокого давления, устанавливается на дизельные двигатели для подачи топлива под высоким давлением. Высокие параметры давления обуславливают необходимость использования плунжера, который является ключевым элементом насоса.
Плунжерная пара состоит из втулки и плунжера, представляющего собой длинный цилиндрический поршень. В процессе работы плунжер перемещается внутри втулки, выполняя возвратно-поступательные движения, что позволяет нагнетать и всасывать топливо.
На втулке имеются специальные отверстия для поступления горючего в нагнетательное устройство. Плунжер также выполняет функцию регулятора, контролируя количество подаваемого топлива.
Эта пара точно измеряет объем топлива, поступающего в цилиндры двигателя, и создает необходимые параметры давления при подаче жидкости. Для выполнения этих функций к элементам предъявляются высокие требования:
- использование высокопрочных материалов для втулки;
- применение прочных материалов с дополнительной закалкой для плунжеров;
- термозакалка в заводских условиях для пары;
- твёрдость может варьироваться от 58 до 75 единиц в зависимости от технологий;
- обеспечение свободного хода с исключением утечек рабочей жидкости;
- зазор между втулкой и плунжером не должен превышать 1-3 мкм;
- индивидуальный подбор каждой детали;
- дополнительная подгонка втулок к плунжерам после подбора.
Таким образом, достигается необходимый эксплуатационный эффект. Плунжер, в отличие от поршня, специально разработан для работы в условиях повышенного давления и успешно справляется с этой задачей.
-
Читайте также:
Эксплуатационные особенности
Продолжая обсуждение топливных насосов высокого давления (ТНВД), стоит обратить внимание на плунжер и его эксплуатационные характеристики в автомобильных системах.
Конструкция плунжера предполагает наличие минимального зазора между его элементами. Поэтому при работе насоса важно соблюдать строгие требования к состоянию системы питания двигателя внутреннего сгорания (ДВС).
Для обеспечения эффективной работы плунжерной пары рекомендуется использовать только высококачественное дизельное топливо. Присутствие воды и других загрязняющих веществ может негативно сказаться на функционировании и долговечности плунжера.
Когда вода проникает в микроскопический зазор, это приводит к разрушению топливной пленки, которая также выполняет функцию смазки. В результате сухая работа может вызвать сильное трение и перегрев.
В конечном итоге плунжер может заклинить, что приведет к поломке всего топливного насоса. Даже небольшое количество воды в дизельном топливе может вызвать коррозию на поверхностях. Попадание механических частиц также может привести к заклиниванию плунжера.
Диагностика неисправностей
Существуют признаки, указывающие на неисправность вытеснителя в автомобильных двигателях:
- затрудненный запуск двигателя;
- колебания оборотов после старта;
- нестабильная работа двигателя;
- перебои в работе ДВС;
- повышенный уровень шума;
- стук плунжера топливного насоса;
- снижение мощности при нагрузке;
- резкие рывки при движении;
- в редких случаях повышенные обороты мотора.
Для проверки плунжера в системе высокого давления требуется специализированное оборудование, которое определяет степень износа вытеснителя и втулки.

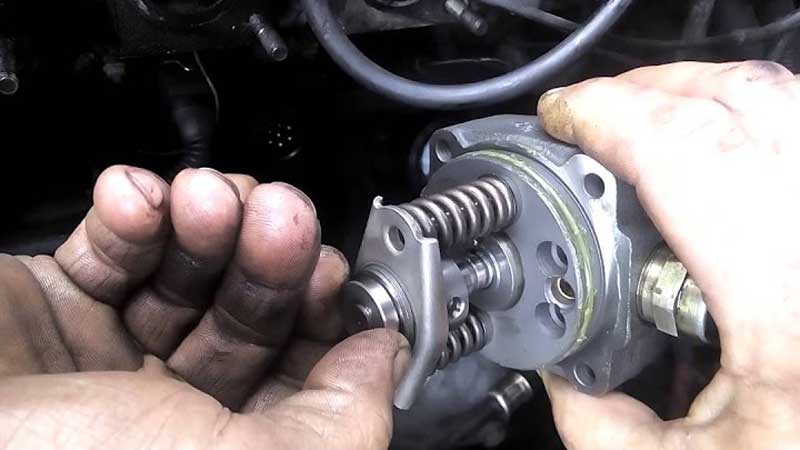

Восстановление работы ТНВД возможно двумя способами:
-
Читайте также:
- полная замена изношенных компонентов;
- ремонт деталей.
Ремонт включает восстановление точной подгонки и необходимого зазора до заводских стандартов. Однако выполнить это в домашних условиях сложно, поэтому лучше обратиться в автосервис.
Подведение итогов
Вытеснители с цилиндрической формой и длиной, значительно превышающей их диаметр, действительно отличаются от поршней. Поэтому насосы делятся на плунжерные и поршневые типы. Последние не способны выполнять те задачи, которые успешно решают их аналоги, работающие на основе плунжер-втулка. Это особенно актуально в условиях высоких давлений.
Ярким примером использования плунжера в автомобилях является топливный насос высокого давления (ТНВД). Это устройство обеспечивает надежную работу дизельного двигателя внутреннего сгорания. Однако к производству плунжерной пары, их точной подгонке и условиям эксплуатации предъявляются повышенные требования.
Сравнение плунжера и поршня в различных отраслях
Плунжер и поршень — это два механических устройства, которые часто используются в различных отраслях, включая машиностроение, гидравлику и пневматику. Несмотря на некоторые схожие функции, они имеют ряд отличий, которые делают их более подходящими для определённых приложений.
Плунжер, как правило, представляет собой цилиндрический элемент, который перемещается внутри цилиндра и используется для создания давления или перемещения жидкости. Он может быть выполнен из различных материалов, таких как сталь, алюминий или пластик, в зависимости от условий эксплуатации. Плунжеры часто применяются в насосах, инжекторах и других устройствах, где требуется точное управление потоком жидкости.
Поршень, в свою очередь, также является цилиндрическим элементом, но его основная функция заключается в преобразовании энергии. Поршни используются в двигателях внутреннего сгорания, компрессорах и других механизмах, где необходимо преобразование линейного движения в вращательное или наоборот. Поршни обычно имеют более сложную конструкцию, включая кольца для уплотнения и элементы для передачи силы.
В гидравлических системах плунжеры часто используются в качестве исполнительных механизмов, которые обеспечивают движение жидкости под давлением. Они могут быть более компактными и легкими, что делает их идеальными для применения в ограниченных пространствах. Поршни же в таких системах могут использоваться для создания давления, но их конструкция требует большего объема и массы, что может быть недостатком в некоторых случаях.
В пневматических системах плунжеры и поршни также имеют свои особенности. Плунжеры могут использоваться в качестве элементов управления потоком воздуха, обеспечивая быструю реакцию и точность. Поршни, в свою очередь, часто применяются в компрессорах, где требуется создание высокого давления воздуха для различных промышленных процессов.
Таким образом, выбор между плунжером и поршнем зависит от конкретных требований приложения. Плунжеры более подходят для задач, связанных с перемещением жидкостей и точным контролем потока, в то время как поршни лучше справляются с задачами, связанными с преобразованием энергии и созданием давления. Понимание этих различий позволяет инженерам и специалистам выбирать наиболее эффективные решения для своих проектов.
-
Читайте также:
История и развитие плунжеров
Плунжеры, как механические устройства, имеют долгую и интересную историю, уходящую корнями в древние времена. Первые упоминания о плунжерах можно найти в античных текстах, где они использовались для различных целей, включая подъем воды и перемещение жидкостей. Однако, современное понимание плунжера как элемента механических систем начало формироваться в XVIII-XIX веках, когда началась активная разработка паровых машин и других механизмов.
С развитием технологий плунжеры стали неотъемлемой частью различных машин и устройств. В частности, они нашли широкое применение в насосах, двигателях внутреннего сгорания и гидравлических системах. Плунжеры обеспечивают надежное и эффективное перемещение жидкостей и газов, что делает их важным элементом в различных отраслях, таких как нефтегазовая, химическая и пищевая промышленности.
В отличие от поршней, которые также используются для перемещения жидкостей и газов, плунжеры имеют свои уникальные характеристики и преимущества. Плунжеры обычно имеют более простую конструкцию и могут работать в более жестких условиях, таких как высокое давление и температура. Это делает их идеальными для использования в насосах, где требуется высокая надежность и долговечность.
С течением времени плунжеры эволюционировали, и современные технологии позволяют создавать плунжеры из различных материалов, таких как нержавеющая сталь, пластик и композиты, что увеличивает их устойчивость к коррозии и механическим повреждениям. Кроме того, современные плунжеры могут быть оснащены различными датчиками и системами управления, что позволяет улучшить их функциональность и эффективность.
Таким образом, история и развитие плунжеров отражают не только технический прогресс, но и потребности различных отраслей в надежных и эффективных механизмах для перемещения жидкостей и газов. Плунжеры продолжают оставаться важным элементом в современном машиностроении и инженерии, обеспечивая надежность и эффективность в самых различных приложениях.
Вопрос-ответ
Чем плунжер отличается от поршня?
Плунжер и поршень — это элементы, используемые в различных механизмах, но они имеют разные функции и конструкции. Поршень обычно представляет собой цилиндрическую деталь, которая движется внутри цилиндра и используется для преобразования давления в механическую работу, например, в двигателях. Плунжер, в свою очередь, чаще всего используется в насосах и шприцах, где он перемещается в цилиндре для создания давления или перемещения жидкости, но не обязательно преобразует это движение в работу.
Чем отличаются плунжерные насосы от поршневых?
Плунжерный насос – это поршневой насос в особом исполнении. Понятие «плунжер» заимствовано из английского языка и обозначает поршневой шток или вытеснитель. В отличие от поршневого насоса, в плунжерном насосе поршень не доходит до стенки цилиндра. Поршневой шток служит поршнем.
В чём разница между поршневым и плунжерным шприцем?
Поршень — также называемый поршнем, поршень может свободно перемещаться вверх и вниз и создает вакуум, который втягивает жидкость в шприц. Он может быть полностью изготовлен из пластика или стекла, или иметь прикрепленный резиновый наконечник (или прокладку).
Что такое плунжер простыми словами?
Термин «плунжер» («plunger») в англо-русском словаре переводится как «погруженец», «окунувшийся», «скальчатый поршень». Наблюдается определенное сходство со словом «плуг» как в произношении, так и в работе: плунжер окунается в жидкость или газ, плуг – в землю.
Советы
СОВЕТ №1
Изучите основные функции плунжера и поршня. Понимание того, как каждый из этих элементов работает в различных механизмах, поможет вам лучше ориентироваться в их применении и отличиях.
СОВЕТ №2
Обратите внимание на материалы, из которых изготавливаются плунжеры и поршни. Разные материалы могут влиять на долговечность и эффективность работы, поэтому выбирайте компоненты в зависимости от условий эксплуатации.
СОВЕТ №3
При выборе между плунжером и поршнем учитывайте специфику вашего проекта. Например, плунжеры часто используются в гидравлических системах, тогда как поршни более распространены в двигателях внутреннего сгорания.
СОВЕТ №4
Не забывайте о регулярном обслуживании и проверке состояния плунжеров и поршней. Это поможет избежать поломок и продлить срок службы оборудования.
