Как работает система нейтрализации выхлопных газов автомобиля?

Система нейтрализации выхлопных газов автомобиля играет ключевую роль в снижении вредных выбросов в атмосферу. В статье рассмотрим, как функционируют различные системы нейтрализации в бензиновых и дизельных двигателях, а также проанализируем состав выхлопных газов и их влияние на окружающую среду. Понимание принципов работы этих систем поможет осознать важность их применения и повысить уровень экологической ответственности автовладельцев.

Выхлопные газы

В процессе эксплуатации автомобиля его системы (двигатель, топливная система, вентиляция, ходовая часть) выделяют вредные вещества в виде газов и мелкой пыли. Некоторые из них безвредны и встречаются в обычном воздухе. Однако другие являются ядовитыми, токсичными и канцерогенными, негативно влияя на окружающую среду и здоровье человека.

Система нейтрализации выхлопных газов автомобиля играет ключевую роль в снижении вредных выбросов и улучшении экологической ситуации. Эксперты отмечают, что основными компонентами этой системы являются катализаторы, фильтры и системы рециркуляции. Катализаторы преобразуют токсичные вещества, такие как угарный газ и оксиды азота, в менее вредные соединения. Фильтры, в свою очередь, задерживают частицы сажи и другие загрязнители, предотвращая их выброс в атмосферу. Системы рециркуляции отводят часть выхлопных газов обратно в двигатель, что способствует снижению температуры сгорания и уменьшению образования оксидов азота. Таким образом, комплексный подход к нейтрализации выхлопов позволяет значительно снизить негативное воздействие автомобилей на окружающую среду.

Простое объяснение рециркуляции отработанных газов (EGR)

Основные загрязнители:

1. СО (он же – оксид углерода, или угарный газ) не имеет цвета и запаха, однако приводит к патологии ЦНС, угнетению сердечно-сосудистой и дыхательной системы, и в концентрации 0,3% от объема воздуха приводит к летальному исходу. Возникает он в результате неполного сгорания топлива.
2. СН (углеводороды) – обширная группа соединений с общей структурой, которые возникают при неполном или недостаточно быстром сгорании топлива. К ним относятся парафин, олефин, альдегид, формальдегид, бензол, толуол, ксилол и прочие полициклические соединения. Эти мутагены и канцерогены разрушают органы дыхания и способствуют росту и развитию раковых клеток, в том числе рака крови – лейкемии.
3. NОх (окислы азота) – основная причина возникновения кислотных дождей, так как при соединении с водой образуются азотная и азотистая кислоты. Это один из серьезных канцерогенов, вызывающих раковые опухоли. Ядовитый газ разрушает органы дыхания и накапливается в крови. Образуется в момент сгорания топлива.
4. SОх (оксиды серы) аналогично предыдущему химическому элементу. При контакте с водой образуют серную и сернистую кислоты. В состоянии газа вызывает патологию органов зрения и дыхания.
5. Н2S (сероводород) – вызывает общее отравление организма, возникает при использовании низкокачественного топлива с высоким содержанием серы.
6. NH3 – аммиак – вызывает слепоту и ожоги верхних дыхательных путей.
7. Частицы сажи – продукт неполного сгорания топлива и масла. В основном, проблема возникновения канцерогена характерна для дизельных двигателей.
8. Мелкодисперсные частицы пыли углеводорода, серы, тяжелых металловменее опасны, так как способны отфильтровываться непосредственно организмом.
9. Дым синего или белого цвета – продукт испарения масла дизельных двигателей.
10. СО2 – углекислый газ – вызывает угнетение ЦНС, сердечно-сосудистой системы и органов дыхания, при содержании в атмосфере 6% от общего объема воздуха приводит к летальному исходу.
11. Прочие, незначительные, но не менее опасные составляющие выхлопных газов: метан, закись азота, фторуглеводород, гексафторид серы.

В современном законодательстве проблема экологии и нормы предельно допустимых выхлопных газов для автотранспортных средств регулируются техрегламентом Таможенного союза ТР ТС 018/2011 в поправке от 11.07.2016. Однако с 11 ноября 2018 и в него будут внесены поправки, ну а пока допускаются следующие предельные показатели: СО – 85 г/кВт•ч, НС – 5 г/кВт•ч, NO – 17 г/кВт•ч.

А к обязательным компонентам автомобилей относятся системы нейтрализации отработавших газов, в том числе сменные каталитические нейтрализаторы (за исключением систем нейтрализации на основе мочевины).

Интересные факты

Вот несколько интересных фактов о системе нейтрализации выхлопных газов автомобиля:

1. Каталитический нейтрализатор: Основным элементом системы нейтрализации является каталитический нейтрализатор, который использует драгоценные металлы, такие как платина, палладий и родий, для преобразования вредных веществ в менее опасные. Например, угарный газ (CO) превращается в углекислый газ (CO2), а оксиды азота (NOx) – в азот (N2) и кислород (O2).

2. Система рециркуляции отработавших газов (EGR): Многие современные автомобили оснащены системой рециркуляции отработавших газов, которая возвращает часть выхлопных газов обратно в двигатель. Это помогает снизить температуру сгорания и уменьшить образование оксидов азота, что делает выхлоп более чистым.

3. Датчики кислорода: В современных автомобилях используются датчики кислорода, которые контролируют уровень кислорода в выхлопных газах. Эти данные передаются в блок управления двигателем, который регулирует соотношение топливо-воздух для оптимизации сгорания и минимизации выбросов. Правильная работа датчиков критически важна для эффективности системы нейтрализации.

Понимание систем SCR Ru Hd 1

Решение для бензиновых двигателей

Системы очистки выхлопных газов автомобилей делятся на двухкомпонентные и трехкомпонентные, причем последние были разработаны относительно недавно. Как функционирует и какова структура этой системы?

Принцип действия

Работа нейтрализатора заключается в окислении токсичных веществ при помощи катализаторов, в результате чего продукты неполного сгорания топлива дожигаются или разлагаются на безвредные химические элементы и вещества.

Активными компонентами (катализаторами) выступают драгоценные металлы — палладий, платина. Популярны и менее затратны катализаторы на основе оксида меди, кобальта, никеля, ванадия, марганца, железа, алюминия. Нередки катализаторы на основе сплавов стали нержавеющей или легированной, бронзы или латуни.

Принцип работы фильтра картерных газов в автомобиле

Конструкция

Фильтр, как и нейтрализатор, имеет ячеистые соты, перекрытые накопительными перегородками-фильтрами частиц в шахматном порядке. Каждому производителю дизельных автомобилей соответствует уникальная система контроля этого параметра.

Виды

1. Ячеистые соты, на которые наносится катализирующий состав, могут быть выполнены из керамики. Такие нейтрализаторы в качестве катализатора используют тонкий слой из драгоценных редких металлов. Это самый дорогостоящий вид систем нейтрализации отработанных газов.
2. Менее дорогой вариант – ячеистые соты, выполненные методом пайки из тонкой металлической фольги с покрытием из одного из видов вышеназванных составов. Такая система более эффективна, ведь площадь ячеистых сот значительно больше, чем у керамических, а следовательно, способно обработать больший объем отработанных газов.

Устройство в автомобильных системах и порядок работы

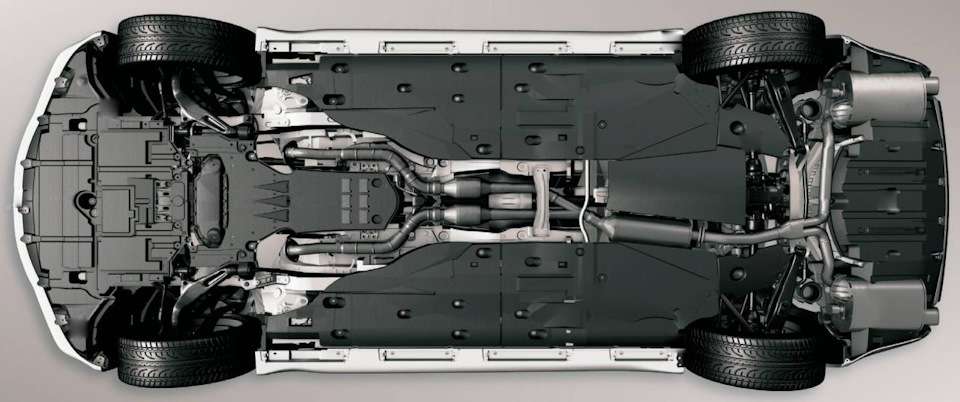

Системы нейтрализации выхлопных газов устанавливаются рядом с двигателем внутреннего сгорания, под кузовом автомобиля. Нейтрализатор соединяется с выпускным коллектором и выхлопной системой через шарнирное соединение.

Для эффективной химической реакции с кислородом используются воздушные насосы или виброклапаны. При нагреве до 400-800 градусов Цельсия оксид углерода (CO) и углеводороды (CH) под действием катализаторов превращаются в углекислый газ и воду. Близкое расположение нейтрализаторов к двигателю позволяет значительно сократить количество оксидов азота (NOx) сразу после запуска мотора.

Обратная связь с блоком управления осуществляется через лямбда-зонды или четырехгазовые анализаторы, которые измеряют уровень кислорода и эффективность очистки выхлопных газов на входе и выходе из системы.

Решение для дизельных двигателей

Аналогично бензиновым двигателям, дизели имеют системы нейтрализации выхлопных газов. Однако главной проблемой остается сажа: не до конца сгоревшее топливо под действием химических процессов превращается в твердые мелкодисперсные частицы — канцерогены.

Нейтрализаторы решить эту проблему не способны. Поэтому перед тем, как выхлопной газ попадет в систему нейтрализации, он проходит очистку сажевым фильтром.

Среди видов таких фильтров можно выделить:

• DPF – фильтры для накопления частиц;
• DPNR – устройства для сжигания твердых частиц;
• FAP – фильтры с цериевыми добавками для удаления сажи;
• DPF или SCR – фильтры с AdBlue, преобразующие NOx (окислы азота) в безопасный азот и водяной пар.

Проблемы системы нейтрализации выхлопных газов

Все вышеописаные системы характерны для автомобилей импортного производства и моделей последнего поколения. Для отечественного автопрома с карбюраторами установка нейтрализатора не популярна, не пользуется спросом, а также может быть весьма накладна.

Существенная стоимость систем нейтрализации выхлопных газов при их выходе из строя на импортных автомобилях чаще всего приводит к попытке избавиться от такой «нужной» детали.

А выйти из строя он может по ряду причин:

• Применение некачественного или «улучшенного» топлива с добавками;
• Проникновение топлива или масла в рабочую камеру;
• Нестабильная работа двигателя;
• Механические повреждения корпуса;
• Резкие колебания температуры на корпусе.

Срок службы нейтрализатора варьируется: на одних автомобилях он может не дотянуть до 100 тыс. км, на других — преодолевает 200 тыс. км.

Эксплуатация автомобиля с неисправной системой нейтрализации выхлопных газов может привести к серьезным поломкам: снижению или потере скорости, трудностям с запуском двигателя, утечке компрессии в цилиндрах, а у дизельных двигателей — к поломке турбокомпрессора.

Как решить проблему с системой нейтрализации выхлопных газов? Не стоит спешить с демонтажом нейтрализаторов. Это может привести к неожиданным поломкам, которые не сможет выявить «обманутая» электроника. Требования к выхлопам при техническом осмотре становятся строже, что может затруднить его успешное прохождение. Токсичные выхлопы и канцерогены могут попасть в салон, что опасно для здоровья водителя и пассажиров.

Гораздо разумнее проводить регулярную профилактическую проверку состояния нейтрализатора и сажевого фильтра, а в случае критических поломок — заменять их. В противном случае стоимость устранения проблем из-за отсутствия этого элемента может значительно возрасти.

Будущее технологий нейтрализации выхлопных газов

Будущее технологий нейтрализации выхлопных газов автомобилей выглядит многообещающим благодаря постоянным инновациям и исследованиям в области экологии и автомобилестроения. В условиях ужесточающихся экологических норм и растущего внимания к проблемам загрязнения окружающей среды, производители автомобилей стремятся разрабатывать более эффективные системы очистки выхлопных газов.

Одним из ключевых направлений является внедрение технологий, основанных на использовании катализаторов. Современные катализаторы, такие как трехкомпонентные катализаторы, способны значительно снижать уровень выбросов оксидов азота (NOx), углеводородов (HC) и углерода (CO). Эти устройства работают на основе химических реакций, которые происходят при высоких температурах, превращая вредные вещества в менее опасные компоненты, такие как азот и углекислый газ.

Кроме того, активно развиваются системы рециркуляции отработанных газов (EGR), которые позволяют уменьшить выбросы NOx. Эти системы работают путем частичного возврата отработанных газов обратно в камеру сгорания, что способствует снижению температуры горения и, как следствие, уменьшению образования оксидов азота.

В последние годы также наблюдается рост интереса к использованию технологий, основанных на адсорбции и абсорбции. Например, системы SCR (Selective Catalytic Reduction) используют мочевину в качестве реагента для нейтрализации NOx. Мочевина распыляется в поток отработанных газов, где она реагирует с оксидами азота, превращая их в безвредный азот и водяные пары. Эта технология уже активно применяется в дизельных автомобилях и демонстрирует высокую эффективность.

С учетом глобальных тенденций к электрификации транспорта, многие производители также исследуют возможности интеграции систем нейтрализации выхлопных газов с электрическими и гибридными силовыми установками. Это может привести к созданию более чистых и эффективных автомобилей, которые будут соответствовать современным требованиям к экологии.

Не менее важным аспектом является развитие программного обеспечения и систем управления, которые позволяют оптимизировать работу всех компонентов системы нейтрализации. Современные автомобили оснащаются датчиками, которые контролируют уровень выбросов и состояние катализаторов, что позволяет своевременно выявлять и устранять неисправности.

Таким образом, будущее технологий нейтрализации выхлопных газов автомобилей связано с комплексным подходом, включающим как механические, так и программные решения. Это позволит не только снизить уровень загрязнения окружающей среды, но и повысить общую эффективность работы автомобилей, что является важным шагом к устойчивому развитию транспортной отрасли.

Вопрос-ответ

Каков принцип работы каталитического нейтрализатора системы выпуска отработавших газов?

Принцип действия катализатора. Металлы-катализаторы палладий и платина провоцируют реакцию окисления, в результате которой несгоревшие углеводороды СН преобразуются в водяной пар, а угарный газ СО в углекислый. Восстановительный металл-катализатор родий преобразует NOx (оксид азота) в обычный безвредный азот.

Как работает датчик выхлопных газов?

Когда горячие газы проходят через него, они нагревают терморезистор. В ответ на изменение температуры изменяется его электрическое сопротивление. Электронный блок управления (ЭБУ) автомобиля считывает эти изменения, анализирует данные и корректирует работу двигателя в реальном времени.

Советы

СОВЕТ №1

Изучите принципы работы системы нейтрализации выхлопных газов, такие как катализаторы и фильтры твердых частиц. Понимание этих технологий поможет вам лучше осознать, как они уменьшают вредные выбросы и улучшают экологическую ситуацию.

СОВЕТ №2

Регулярно проверяйте и обслуживайте систему выхлопа вашего автомобиля. Своевременная замена катализаторов и фильтров может значительно повысить эффективность нейтрализации выхлопных газов и продлить срок службы вашего автомобиля.

СОВЕТ №3

Обратите внимание на качество топлива, которое вы используете. Некачественное топливо может негативно сказаться на работе системы нейтрализации, поэтому выбирайте проверенные заправки и следите за рекомендациями производителя вашего автомобиля.

СОВЕТ №4

Следите за показателями выбросов вашего автомобиля, особенно если он старше 5 лет. Регулярные проверки на соответствие экологическим стандартам помогут избежать штрафов и обеспечат более чистую окружающую среду.
