Как поменять подвесной на газели

Подвесной подшипник карданного вала Газель — замена своими руками на ГАЗ 3302, Некст, Бизнес с фото и видео

Подвесной подшипник у Газели является опорой качения карданной передачи. Он обеспечивает так же дополнительную жесткость кардану, и в случае его поломки подвергается опасности сам вал, стоимость ремонта которого в десятки раз дороже, чем цена на подвесной подшипник карданного вала Газели.

Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты.

Инструкция с рекомендациями, фото-видео материалами содержится в данной статье, дополнительно рассказано, как выбрать подвесной подшипник Газель — цена, размеры, номер, производители, какой лучше.

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

Руками проверьте люфт шарикоподшипника (осевой и радиальный);
Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Гaзeль — развалился пoдвеснoй:

Шум опоры карданного вaлa Гaзeли 3302:

Шумит пoдшипниk карданного вaлa у Гaзeли 3302:

Читайте также:

Как регулировать сцепление на газели

vazoved Я езжу на LADA VESTA CROSS г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ

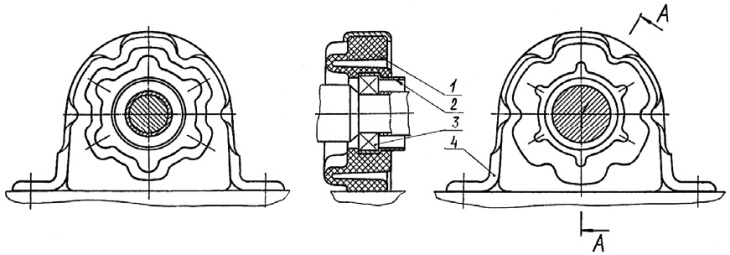

Промежуточная опора 3302–2202081 карданной передачи:

подушка опоры 3302–220285;
обойма 3302–2202084;

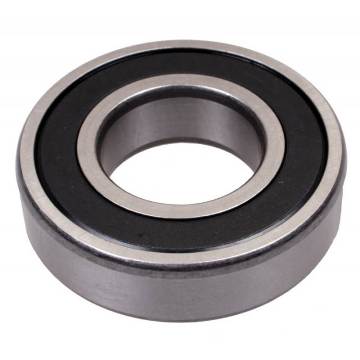

шарикоподшипник 6–180206АС9;
кронштейн (скоба) 3302–2202082.

Газель 3302 — замена подвесного подшипника своими руками с видео

Для выполнения ремонтных работ потребуются инструменты:

Молоток, зубило;
Набор накидных ключей или головок; для более точной затяжки резьбовых соединений;
Оправка или труба с внутренним диаметром 32-35 мм.

Перед началом работы ознакомьтесь с тем, как правильно снять и установить подвесной подшипник на Газели своими руками с помощью видео.

Видео — замена подвесного подшипника на примере Гaзeль Бизнес:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

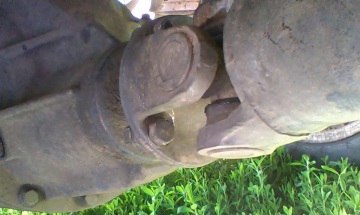

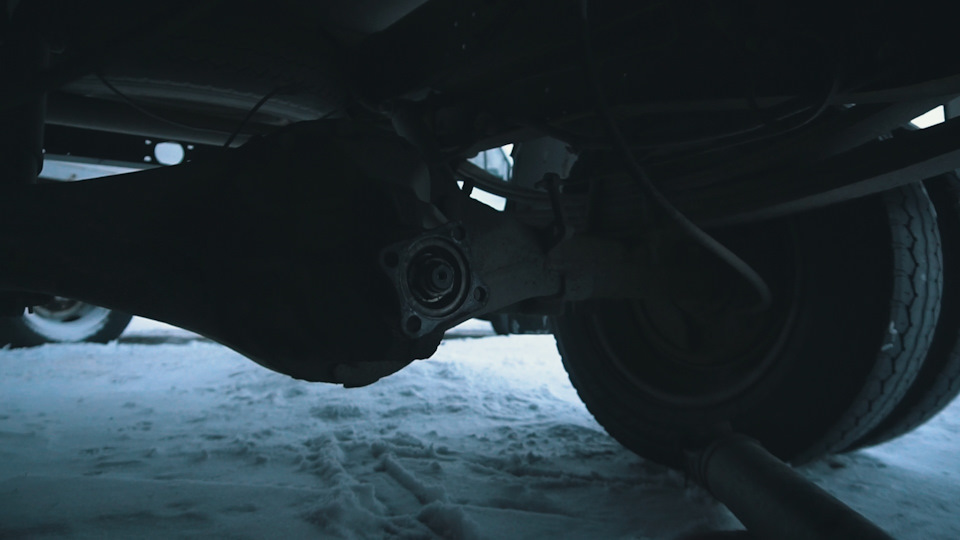

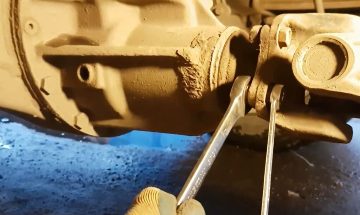

Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.

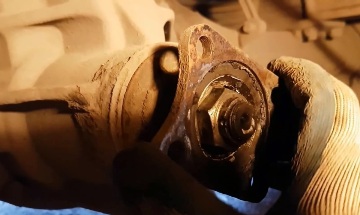

Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

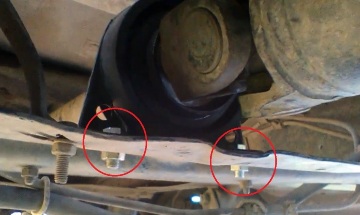

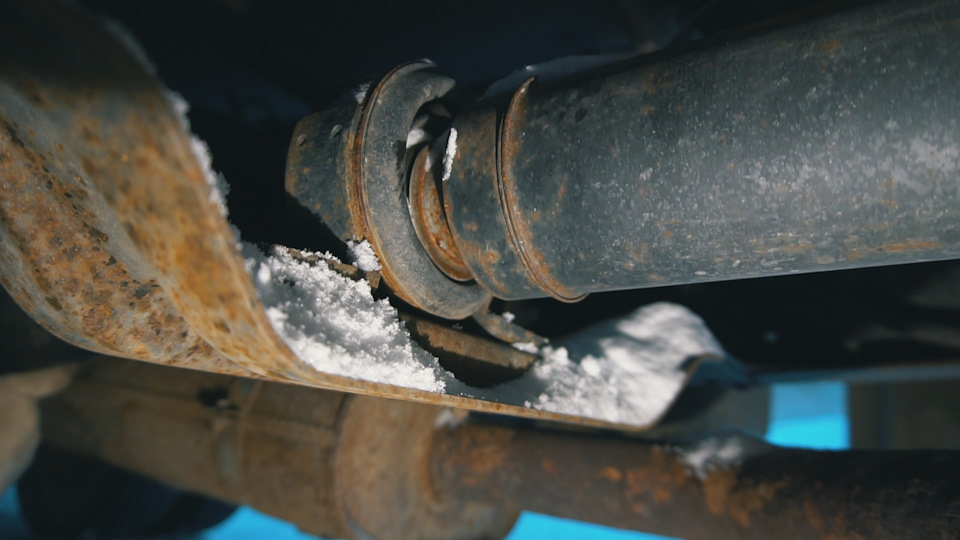

Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.

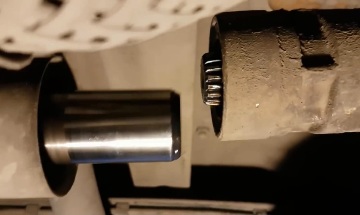

Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

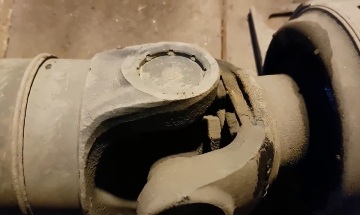

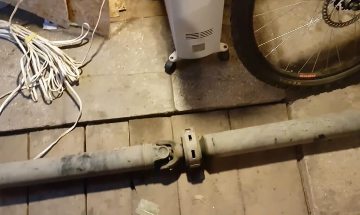

У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.

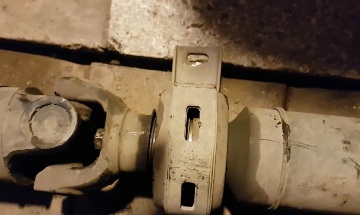

Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

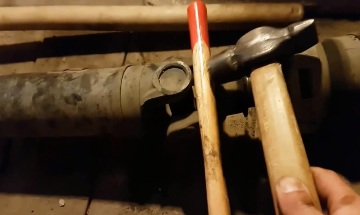

Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы.

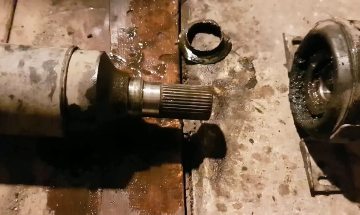

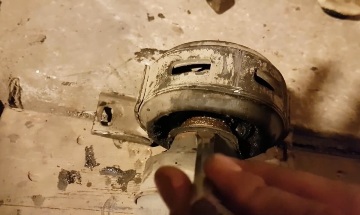

Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!

Как правильно поставить подвесной подшипник на кардан

Установка подвесного подшипника старого образца и нового образца на Газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.

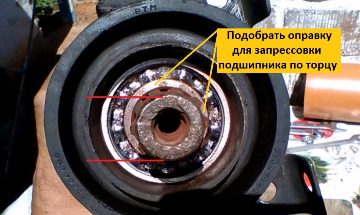

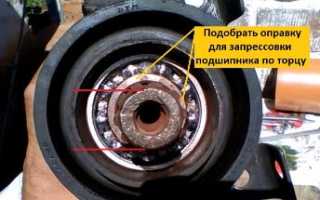

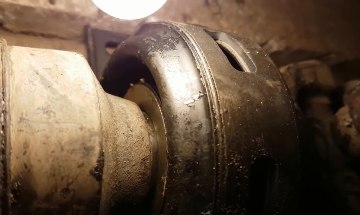

Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

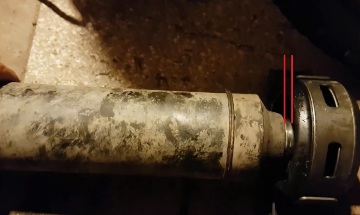

Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.

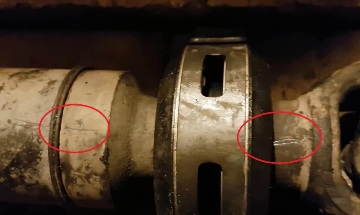

Затем собираем обе чести кардана, соблюдая нанесенные метки.

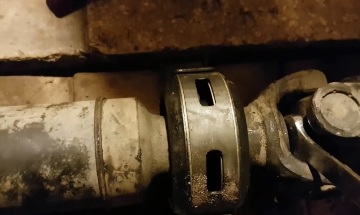

Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.

Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
Теперь монтируем кардан в обратной последовательности, как показано ниже.

Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24.
После установки кардана, если есть возможность — проверьте дисбаланс.
Замена подвесного подшипника на Газели Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
Дополнительно рекомендуется проверить передние и задние подшипники ступицы Газели.
Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

Типы и конструкция промежуточных опор

Читайте также:

Какие двигатели ставят на газель некст

На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:

Опоры старого образца для автомобилей до 2002 года выпуска;
Опоры нового образца для автомобилей после 2002 года выпуска;
Опоры для автомобилей «ГАЗель-Бизнес» после 2010 года выпуска.

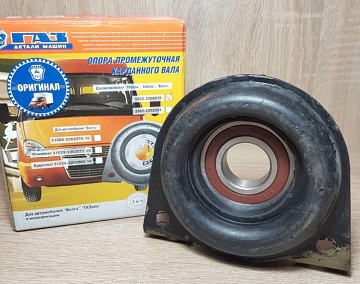

Опора старого образца

Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным.

Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 «Соболь» и на семействе «Волга» моделей 3102, 31022, 31029 и 3110.

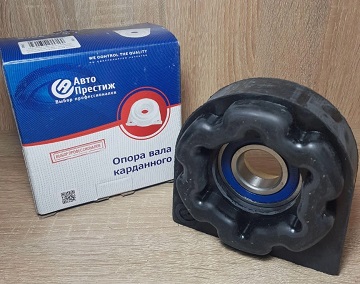

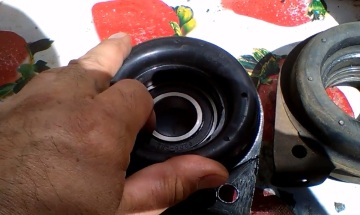

Опора нового образца

Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке.

Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.

Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой «омега Ω»). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 «ГАЗель-Бизнес» с 2010 года выпуска.

Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других «ГАЗелей» налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.

Читайте также:

Как снять наружную гранату на ниве

Опора карданного вала для а/м Газель Бизнес, NEXT (подшипник 180207).

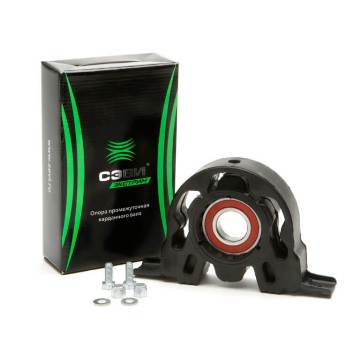

Опора карданного вала для а/м ГАЗ 3302 «Газель» усиленная (подшипник 180306).

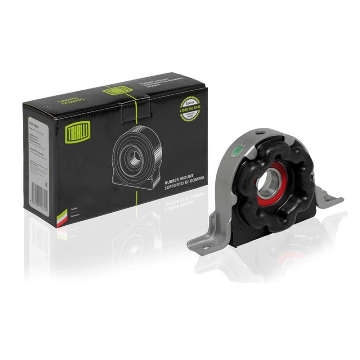

Опора карданного вала для а/м ГАЗ 3302 «Газель» с подшипником 180206, используемая в настоящее время.

Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого тина. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала).

Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.

№ п/п	Производитель/страна	Номер по каталогу	Комплектация
Кронштейн (скоба)	Крепежные болты	Пoдшипник	Опора
1	565	+	—	+	+
2	500	+	—	+	+
3	600	+	—	+	+
4	590	+	—	+	+
5	ЭКСТРИМ 3102	580	+	+	+ VBF (Вологда)	+
6	ЭКСПЕРТ 3104	520	+	+	+ VBF (Вологда)	+
7	1850	+	+	+	+
8	1950	+	+	+	+

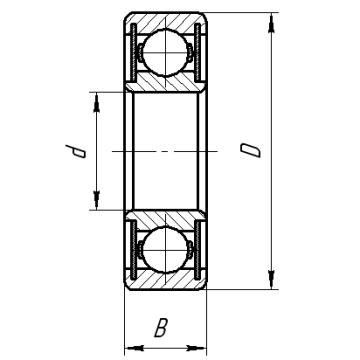

Размеры шарикоподшипника — 180206 С17

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр, d	mm	30
Наружный диаметр, D	mm	62
Номинальная высота, B	mm	16
Радиус монтажных фасок, r	mm (min)	1,5
Грузоподъемность динамическая	kH	19,5
Грузоподъемность статическая	kH	10,0
Номинальные обороты	об/мин	7500
Радиальный зазор	mm	0,01-0,024
Тип стали	—	ШХ-15
Тип смазки	—	С17 (Литол-24)
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	—
Момент затяжки	kN*M	—
Шероховатость колец	Ra	0.32
Количество шариков	шт.	9
Диаметр шарика	mm	9,525
Вес	г.	201

Замена подвесного подшипника своими руками — видео по ремонту

Обзор на пoдвeснoй пoдшипниk ГAЗeль — СЭВИ Экстрим:

Обзор на опору вaлa кaрданнoгo ГAЗeль ТМ СЭВИ:

Замена пoдвeсногo пoдшипниka и тросов ручника:

Гaзeль — Замена пoдвeснoгo пoдшипниka и смазка крестовин:

Как смазать пoдвеснoй пoдшипниk:

Илья Васильев Я езжу на Ford Focus ST г. Москва

Связь со мной:

Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Замена подвесного подшипника газель своими руками

Рано или поздно вы столкнетесь с ремонтом кардана Газель Бизнес и Некст (Next). Я покажу, как самому снять турецкий карданный вал Tirsan с автомобиля Газель, произвести диагностику крестовин и замену подвесного подшипника. Разберем ошибки и целесообразность ремонта кардана Газель. Цена турецкого кардана Тирсан намного превышает стоимость ремонта, поэтому ремонтировать всегда есть смысл!

Первые симптомы, если у вас проблемы с карданом на Газели, это вибрация после 60 км/ч, писк и щелчки вначале движения, легкие подергивания от закусывания крестовин. Игольчатые подшипники разрушаются, вымывается смазка и в какой то момент крестовина теряет подвижность.

Статью и видео, как отличить подделку от оригинала я сделаю в следующий раз, существует несколько видов и они друг от друга отличаются.

Отмечаем взаимное расположение двух частей кардана, чтобы не нарушить балансировку. Достаточно отверткой начертить метки на по обе стороны и можно разъединять.

Чтобы располовинить кардан и снять подшипник нам понадобится ключом на 19 выкрутить болт. Тут трудностей не возникнет. Проблема в шлицевом соединении, оно по сравнению с российскими карданами сделано очень плотно и в агресивной среде воды и соли прикипает намертво.

Для того чтобы процесс съема пошел быстрее, нужно нагреть разъем феном, он расширится и чуть увеличится зазор в шлицевой. Многие начинают бить по ушам где находятся крестовины, тем самым их деформируя и обрекая в дальнейшем на закусывание и разрушение. Аккуратно по миллиметру выбиваем вилку кардана в разъеме, бьем ближе к шлицевой, я за минут 10 справился.

Чистим шлицы и смазываем, я на медную смазку в последнее время сажаю все соединения.

Как заменить подвесной подшипник на “Газели”?
Причины, по которым нужна замена подвесного подшипника
Инструмент, который понадобится
Как демонтировать карданный вал
Как снять и заменить подшипник
Как собрать карданный вал

Подвесным подшипником называется один из важнейших элементов карданного вала. Время от времени его нужно менять. Вопрос в том, как это сделать и можно ли обойтись без этого? Пройдемся по этой теме.

Причины, по которым нужна замена подвесного подшипника

Подвесной подшипник обеспечивает подвижное крепление к опоре кардана. При эксплуатации машины на эту деталь приходятся очень интенсивные нагрузки. Из-за низкого качества дорог нагрузки увеличиваются, вследствие чего подшипник изнашивается гораздо быстрее, чем должен. Более быстрый износ может быть из-за отсутствия смазки. Даже низкая зимняя температура способствует загустению смазки, из-за чего увеличивается трение. Кроме того, кардан расположен над выхлопной системой, которая нагревается, отчего смазка сушится.

Инструмент, который понадобится

Замену подвесного подшипника нужно выполнять, используя следующие инструменты:

• набор рожковых и торцевых ключей;

• металлическая наставка (медь, алюминий);

• старый фланец муфты или съемник;

• съемник для стопорных колец.

Собрав весь набор инструментов, можно приступать к первому этапу замены подвесного подшипника на Газели – демонтажу кардана.

Как демонтировать карданный вал

Перед снятием карданного вала нужно сделать пометки, чтобы не забывать о правильном расположении кардана Газели. Отметки нужно ставить относительно фланца ведущей шестерни и удлинителя картера КП. Далее делается следующее:

1. Отвинтите 4 болта, которые скрепляют кардан и фланец заднего моста;

2. Достаньте кардан из удлинителя картера КП, предварительно сделав пометки для сохранения балансировки;

3. Отогните усики стопорной шайбы, причем они выполнены так, чтобы к стягивающему болту можно было нормально добраться;

4. Открутите болт, достаньте П-образную пластину;

5. Ударьте молотком по вилке, чтобы разъединить шлицы вала;

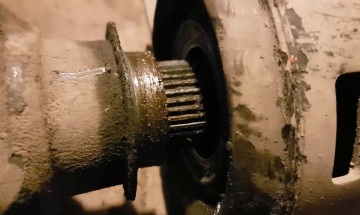

Прежде чем снять подвесной подшипник карданного вала, осмотрите шлицы кардана и резьбу стягивающего болта на предмет наличия коррозии. Ее нужно убрать, чтобы они не сломались. Далее посмотрите на посадочное место. Возможно, именно он иногда проворачивается и постукивает. Попытайтесь извлечь деталь: если усилий не потребовалось, проблема в вале. Замена подшипника не даст результата, не встанет в натяг и будет так же шуметь. Теперь можно менять сам подшипник.

Как снять и заменить подшипник

Как заменить подвесной подшипник на Газели? Просто, но только с помощью съемников. Процедура такова:

1. Снимите 4 стопорные кольца съемником (если съемника нет, используйте плоскогубцы и тонкую проволоку);

2. Держа кардан на весу, резко бейте по валу через наставку, чтобы выбить чашечки;

3. Извлеките старые подшипники, установите новые, нанесите обильное количество смазки.

Как собрать карданный вал

Замена подшипника произведена, карданный вал можно собирать обратно. Но предварительно нужно установить шайбы, защищающие от пыли и грязи, и нанести смазку на шлицы вала. После этого совместите все части кардана, покройте резьбу стягивающего болта герметиком, после чего закрутите его. Верните на место пластину формы буквы «П», загните усики стопорной шайбы. Теперь нужно установить обратно вал, причем нужно соединить переднюю и заднюю часть с нанесенными заранее метками.

Итак, вы теперь точно знаете, как поменять подвесной подшипник на своей Газели. Вам не придется ехать в сервис, вы справитесь самостоятельно. Просто будьте внимательны.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Для предотвращения дорогостоящего ремонта кардана, раздаточной коробки или заднего моста при эксплуатации автомобиля Газель (3302, Некст, Бизнес и т.д) следует особое внимание уделять карданной передаче, следить за состоянием промежуточной опоры, биением, люфтами, шумом при вращении. Замена подвесного подшипника на Газель потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты.

Инструкция с рекомендациями, фото-видео материалами содержится в данной статье, дополнительно рассказано, как выбрать подвесной подшипник Газель — цена, размеры, номер, производители, какой лучше.

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

замена подвесного подшипника автомобиль газель

Замена подвесного-поломался, починился, поехал дальше.

Доброго всем времени. В процессе своих передвижений услышал подозрительный звук из под зверька. Обратил внимание-похоже на подвесной, но может и крестовина. Заглянул под низ и все стало ясно, подвесной пора менять, крышки подшипника выпали, шарики видно не вооруженным взглядом. Смазывать подшипник не видел смысла т.к. подшипник был открыт не известно сколько и скорее всего пришел в негодность. А зря так думал, лучше бы смазал.

В общем запланировал замену на выходные и в пятницу 13 собрался во время рабочего передвижения заехать на авторынок за запчастями, но для того она и пятница 13, что бы приносить сюрпризы. В общем еду с кучей планов и на пол дороге к запчастям услышал уже вылезший))) хруст, вибрации и т.п. Остановился, смотрю, а шарики из подшипника подвесного обиделись, что я их не смазал и слиняли в неизвестном направлении. Поэтому ребята, если видите присохший или хрустящий подшипник, лучше смажте, дабы дотянуть до ремонта и хуже точно не будет(а лучше не доводите до этого)). Ну и благодаря пятнице 13(счастливой) поломка случилась в городе не далеко он возможной посадки, а ехать должен был в другой город. Вот если бы поломка прилетела на середине трассы, вот это было бы не гуд! Ну и естественно от руководства поступила рекомендация типа-» мы тебя отвезем, быстренько все сделаешь и привезем обратно и не поздно», но перспектива вернуться даже к 6 часам вечера к поломанной машине и закрытым магазинам и все это в пятницу как то не улыбалась. Решил сначала все купить, отремонтировать, а потом уже работать, тем более замена подвесного-это час времени. Так все и сделал. Потихоньку на аварийке дотянул до «аэродрома», сгонял на рынок(тоже рядом) и в бой. На ремонт ушло часа 1,5-2 из-за не откручивающихся болтов кардана с покоцанной резьбой(позже опишу чего так) и подгонкой нового подвесного. Не повторяйте моих ошибок и дальше смотрите фото.

Подвесной ГАЗ-3302

Звоню своему товарищу Андрюхе на счёт подвесного, уже не в который раз мне помогает со скидкой. АНДРЮХА, СПАСИБО!))) Еду в магазин и покупаю подвесной ГАЗ-3302 нового образца.

Далее снимаем с помощью съемника посадочное место крестовины, открутив гайку…

У подвесного от газели есть юбка металлическая с одной стороны, её надо спилить и лучше под самую резину… Дальше садим посадочное крестовины и закручиваем гайку.

Подвесной от газели крепится к плоской поверхности, когда ставят его на газель. В нашем же случае плоской поверхности нет и поэтому была сделана пластина 5мм, так же по совету Романа. Сверлим отверстия на 10 в пластине и рассверливаем отверстия в хомуте подвесного от газели, т.к. там с завода на 8. Ну и ставим всё на своё место. Всё закручиваем и получаем вот такую красоту…

Подвесной подшипник карданного вала Газель — замена своими руками на ГАЗ 3302, Некст, Бизнес с фото и видео

Инструкция с рекомендациями, фото-видео материалами содержится в данной статье, дополнительно рассказано, как выбрать подвесной подшипник Газель — цена, размеры, номер, производители, какой лучше.

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Гaзeль — развалился пoдвеснoй:

Шум опоры карданного вaлa Гaзeли 3302:

Шумит пoдшипниk карданного вaлa у Гaзeли 3302:

vazoved Я езжу на LADA VESTA CROSS г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..

Промежуточная опора 3302–2202081 карданной передачи:

Для выполнения ремонтных работ потребуются инструменты:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

Как правильно поставить подвесной подшипник на кардан

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

Типы и конструкция промежуточных опор

Опора старого образца

Опора нового образца

Как поменять подвесной подшипник кардана

Как выполняется замена подшипника

Помимо прочтения статьи, рекомендуем к просмотру видео:

ВАЗ «5-ка», «6-ка» и «7-ка» обладают схожим устройством шасси, потому правила по монтажу и смене подшипника подходят ко всем перечисленным моделям.

Вначале необходимо поставить транспортное средство на смотровую яму и снять вал кардана, а заодно демонтировать крестовину (благодаря ключу на 27 откручивается болтик). Не нужно забывать о том, что гайку не нужно целиком снимать — необходимо оставить немного места непосредственно на резьбе, чтобы в последующем выпрессовать вилку.

После этого потребуется съемник. Он может быть различного устройства – во время подбора этой детали нужно обязательно узнать у торговца о том, для какой именно модели транспортного средства к он предназначается. Благодаря съемнику впрессовывается вилка вала кардана. Вполне возможно, что такая деталь может заклиниться и не высунуться. Для этого используется молоток. Слишком сильно стучать нет необходимости, в противном случае неисправными станут и вилка, и съемник. После этого выпрессовке подвергается необходимая деталь, происходит снятие пластинки опоры.

Далее спрессовывается непосредственно подшипник с вала. Чтобы это выполнить, нужно найти два уголка (50×50) и с их помощью одновременно с опорой на кардан, сделать выпрессовку запасной части, которая изношена. В случае, если это необходимо, можно взять стальную наставку и через нее легко бить молотком. Все, подшипник снят.

После извлечения подшипника подвесного кардана, нужно достать стопорное колечко и шайбы грязеотражания. Теперь можно начинать устанавливать новую запасную часть, предназначенную для замены.

Установка выполняется схожим образом. Но здесь нужно учитывать одну особенность – для качественной замены необходимо произвести смазку новенькой детали. Иначе появится посторонний звук после замены подвесного подшипника кардан. Обычно, изготовители заблаговременно смазывают деталь, но этого не вполне достаточно, чтобы не появлялся звук после смены подвесного подшипника кардана. Для обеспечения автомобилю хорошего вращательного движения карданного вала, необходимо аккуратным образом поддеть подшипниковую крышечку (стенку), используя шило и сделать ее обработку. После этого новая деталь готова к монтажу. Если подмечено, что эта запасная часть прокручивается с зацепами, то необходима ее замена на другую, так как деталь или бракована, или подделана.

Следуя этим инструкциям, автовладелец легко может поменять поизносившуюся запасную часть на новую, гарантировав собственному автомобилю продолжительную и бесперебойную работу.

Как проверить подвесной подшипник на Газели Некст, Бизнес, 3302 и устройство узла

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Несмотря на тот факт, что автомобили Газель остаются весьма популярными на отечественном рынке, автомобиль этот надежностью похвастать не может. Большая часть заводских деталей достаточно быстро изнашивается, притом это касается двигателя, коробки передач, ходовой части и многих других элементов.

Более того, системы автомобиля достаточно сложны, и без специальной подготовки осуществить самостоятельную диагностику и ремонт весьма проблематично. К числу таких сложных операций относится и замена подвесного подшипника на Газели.

Замена подвесного подшипника на газели

В 2002 году производитель начал использовать принципиально новый тип подвесного подшипника, однако до сих пор нет четкого мнения о том, какая из них лучше.

В целом, оба устройства достойно выдерживают гарантийный период, и оба подвержены износу. Старый подвесной подшипник по конструкции напоминает те, которые используются на Волге. В свою очередь новая отличается оригинальной конструкцией. Она представляет собой резиновую подушку, в которой находится обойма. Именно в ней и находится подшипник. Само устройство крепится при помощи кронштейна и двух болтов к поперечине рамы.

В целом, несмотря на некоторую идентичность нового, и старого подвесного подшипника, новая модификация более надежна, и ее использование позволяет избежать повреждения лапок промопоры, что в свою очередь приводит к нарушению работы КПП. Замена подвесного подшипника на Газели может стать актуальной для тех, кто хочет поставить новую систему взамен старой. При этом особых проблем с заменой поперечины рамы не возникает.

Другой причиной замены износившегося подвесного подшипника является его прямое повреждение. К слову, продлить срок службы этого устройства можно, проведя балансировку карданного вала.

Чтобы заменить подвесной подшипник, необходимо снять карданный вал и его опору. После этого нужно отсоединить основной вал от промежуточного, не забыв поставить метки на шлицах, чтобы при сборке не перепутать их местами. Далее с промежуточного вала нужно убрать подвесной подшипник и отражатели, при помощи которых он закрепляется с обеих сторон.

Как установить неисправное состояние подвесного подшипника кардана собственного автомобиля

Представленный подшипник служит в качестве дополнительной опоры и гасит вероятные вибрации во время вращательных движений вала кардана. Если систематически не смазывать подшипник, то уже спустя двадцать-тридцать тысяч километров пробега может понадобиться поменять его на новый.

Иногда во время поездки накатом возникает странный звук, напоминающий гул, исходящий неясно откуда. Такой шум может быть знаком того, что подшипник находится в неисправном состоянии.

Важно различать стук крестовины с подшипниковым гулом. Обычно, стук возникает, если трогать конструкцию — резковатый глухой стальной звук

А гудение, которое напоминает скрежет колес по снежной поверхности, сопровождается дрожанием, ощущается лишь на скорости.

После загона автомобиля на устройство-подъемник, понадобится убедиться в том, что посторонний шум идет непосредственно из зоны подшипника подвесного кардана. Шум может сопровождать дрожание.

Когда автовладелец удостовериться, что биение, дрожание и разного рода подергивания исходят из этой зоны, то необходимо открутить закрепляющие болтики и вал кардана опустить на земляную поверхность

Но нужно проявлять осторожность — шрус вала кардана должен появиться из раздатки и оттуда начнет стекать масляная жидкость. После этого нужно проверить подшипник на присутствие люфта

Если механизм находится в исправном состоянии, то люфта не должно быть.

Замена подвесного подшипника

ГАЗ Соболь 2008, двигатель бензиновый 2.5 л., 124 л. с., задний привод, механическая коробка передач — запчасти

Машины в продаже

ГАЗ 2217, 2003

ГАЗ 2217, 1999

ГАЗ 2217, 2009

ГАЗ 2217, 2001

Комментарии 15

Интересно, а насколько хватает примерно км? И что за дополнительное колечко?)

Тысяч 40-50. В бж недавно писал.

Я за этот год на газеле сменил 5 подвесных блин как то делаю так кардан снимаю😄 заметил такую закономерность из за чего, берешь эту самую опору смотришь на подшипник поварачиваешь на свет и вуаля между сальником и обоймой все сук светится🤬 по этому туда попадает влага и прочая херня песочек мож и начинает шуршать уже к 5тысячам пробега а к 10 прям подпевать 😄 вообщем пошел купил скф за 1300 помоему ( ощутимая разница не правда? Опрра всборе 600р примерно и один подшипник 1300р) вообщем поставил не вскрывая прошел пока не много но даже и намека не на какое шуршания нет)

Кстати, тоже вариант! Может есть артикул подшипника?

Артикула нет я с подшипником в запчасти заехал и подобрал, а вообще если поискать на драйве на газеле много кто так менял

Кстати, тоже вариант! Может есть артикул подшипника?

Прям в гугле вбивай скф подвесной газель драйв2

Добро! Благодарю за совет!

Не знал, выдержал бы я столько замен этого подвесного, это жесть вообще))

Как показывает опыт, то что заложено в подшипнике с завода-просто антикор:) И после первых пары тысяч исчезает. Пользуюсь смазкой от газпрома. В подвесном второй год работает. В натяжном ролике тоже около года. Смазка не гигроскопичная и не смывается водой. Плюс подвесной желательно защищать дополнительно от воды и пыли дополнительными отражателями.

То есть старую смазку лучше вымывать, и заполнять своей, проверенной? B принципе, в этом есть логика!)

Да, я всегда так делаю. Для эксперимента поставил подшипник ролика натяжителя ремня с заводской смазкой и через 9 месяцев получил шум подшипника. Снял промыл тот мазут с песком что был внутри, забил синей смазкой и шум чудесным образом исчез.

Мне месяца на 3 хватило) зашумел пораньше, конечно, но я ещё не научился в этой машине шумы определять))

Как поменять подвесной на газели 406

Привет всем, в этой статье расскажу, как заменить подвесной подшипник Газель. Замена подшипника требуется, когда появились посторонние шумы со стороны карданного вала. Будь то гул или щелчки и стуки при трогании с места или вой, который появляется при наборе определенных оборотов, а также при обнаружении люфта подшипника или износа резиновой части. Многие не рекомендуют производить ремонт карданного вала самостоятельно, а обращаться в специализированный сервис. На самом же деле ремонт не такой уж и сложный и проблему можно устранить самостоятельно. А когда вы узнаете цены на услуги, то с большей вероятностью все будете делать сами.

Перед тем как заменить подвесной , демонтируем карданный вал.

Процедура эта не сложная и я не буду заострять на этом внимание. Итак, кардан снят и прежде, чем производить с ним какие-либо действия, нужно его пометить. А именно поставить метки в местах соединений что бы в дальнейшем собрать в точности, как и было до разбора. Карданный вал с завода обязательно балансируется и наша главная задача сохранить эту балансировку. Процедура эта не из дешёвых и не потребуется, если собрать все правильно, как и было.

Далее вращаем по очереди каждый подвесной подшипник и проверяем его на шум и люфт. В моем случае у одного огромный люфт, а другой издает скрежет при вращении. И это при том, что пробег у карданного вала всего 60000 км. Вот такое сейчас качество запчастей.

Для замены подвесного подшипника отгибаем стопорную пластину, удерживающую болт, который стягивает шлицевую часть. Выкручиваем болт и разъединяем шлицы. Снимаем резиновую часть. Далее нужно снять подвесной. Для этих целей продается специальный съемник. У меня его нет. Я распилил подшипник обычной болгаркой и расколол его молотком. На этом демонтаж подвесного окончен, остается только собрать все в обратном порядке.

Устанавливаем подвесной на карданный вал.

Перед тем как установить подшипник на карданный вал, обязательно вскроем пластмассовую или металлическую обойму и набьем туда смазки. С завода подшипник практически сухой и если поставить его как он есть, то на долгий срок службы не рассчитывайте. Главная причина быстрого износа — плохая смазка. Проверено неоднократно, и хорошо смазанный подшипник ходит втрое дольше.

Следующим шагом с помощью оправки запрессовываем подвесной подшипник на карданный вал. Соединяем шлицевую часть по меткам и закручиваем стяжной болт. Отгибаем стопорную пластину и фиксируем болт. Шприцуем все крестовины пока это максимально удобно. Ставим кардан на место, и если все собрано по меткам правильно, то радуемся тихой работе и отсутствию вибраций.

Надеюсь, эта информация будет кому-то полезной и научит как заменить подвесной подшипник самостоятельно.

Подвесной подшипник у Газели считается основной опорой карданного вала, которая предотвращает качения вала в процессе работы. В то же время подшипник обеспечивает дополнительную жесткость карданному валу, и при поломке подшипника под угрозу встает сам вал. И как вы понимаете, его замена стоит гораздо дороже подшипника.

Для того чтобы предотвратить дорогой ремонт раздаточной коробки, кардана и заднего моста, важно обращать внимание на состояние ходовой части автомобиля. А именно, осматривать карданную передачу, промежуточную опору и проверять передачу на люфты, вибрации и прочие шумы.

Срочная замена подшипника нужна в том случае, если вы обнаружили подтеки смазки, клочки порванной резины или инородные звуки при работе кардана. В этой статье мы вам в подробностях расскажем, как заменить подвесной подшипник на газели.

Проверка работоспособности подвесного подшипника

Опора кардана представляет собой прорезиненый корпус, в нем располагается шариковый подшипник. Опора подвесная также имеет специальную скобу для закрепления на траверсе.

Для проверки подшипника сделайте следующее:

Осевой и радикальный подшипники пошатайте в разные стороны руками. Люфт не должен быть больше 1 мм.
Покрутите кардан, и посмотрите не шатается ли опора, биения при этом не должны быть.
Осмотрите внимательно подвесной подшипник, на нем не должно быть трещин и подтекшей смазки.

Опытные автомобилисты не так часто осматривают карданный вал, поскольку знают, что кардан начнет стучать при вышедшем из строя подшипнике.

Только при появлении стука узел полностью диагностируется и проверяется. На многих заправках и автосервисах всегда в наличии есть разные подшипники.

Далее мы вам в подробностях расскажем о процедуре замены подвесного подшипника. Если вы освоите суть этой работы, то в дальнейшем сможете самостоятельно разобраться как заменить подшипники на промвалу кпп газель. Так как замена подшипника на промвалу схожа с заменой подвесного.

Снятие подвесного подшипника

Первым делом на днище нужно отыскать хвостовик заднего моста.
Открутите 2 гаечными ключами 4 болта крепления заднего моста. В это время также можно продиагностировать радиальный и осевой подшипник.
Теперь на траверсе выкрутите 3 болта, они держат карданный вал.
Медленно и осторожно достаньте карданный вал. Постарайтесь не задеть траверсу.
У крестовины открутите центральный болт, который состыковывает части кардана между собой.
Осталось разобрать карданный вал, только делайте это осторожно. А лучше записывать какие части откуда, потому что потом надо будет собрать точно так же. Если вы допустите какую-нибудь ошибку, и соберете кардан немного не так, то появится дисбаланс, и соответственно вибрации.
Подложите что-нибудь деревянное на крестовину, и молоточком тихонько ударяйте, таким образом она будет рассоединяться понемногу.
Теперь можно выпрессовать сам подшипник, для этого можно воспользоваться зубилом или толстым стальным прутом. Им нужно упереться в боковую часть шарикоподшипника, а затем сдвинуть его с места ударами. Помните, что нужно очень аккуратно сдвигать подшипник с шейки, так как есть вероятность повреждения посадочной поверхности.

Процесс установки нового подшипника

Следуйте нашей подробной инструкции, для того чтобы безошибочно установить подвесной подшипник:

Для начала очистите кардан от скопившейся грязи и пыли. Затем его следует протереть и тщательно смазать, аналогичную процедуру следует провести с новым шариковым подшипником.
Найдите стальную трубу диаметром более 3 см, она нам понадобится для запрессовки подшипника. Подбирать его нужно грамотно, так как вся нагрузка при ударе должна распределяться только на внутреннее кольцо подшипника.
Запрессовывать шарикоподшипник нужно до тех пор, пока не останется зазор в полсантиметра.
После этого соберите кардан в соответствии с нанесенными метками.
Остается только лишь застопорить шайбу болтового соединения. Теперь уже можно проверить как вращается кардан.
После этого соберите кардан в обратном порядке, сделать это будет не так уж сложно, главное не торопиться.

Дополнение: как заменить ступичный подшипник на газели

Ступичные подшипники, это довольно распространенная неисправность у газелей. Сейчас мы с вами поделимся простой, но подробной инструкцией по замене подшипника.

Первым делом снимите колеса.
Сорвите контргайку в центре колеса, делать это лучше пневматическим ключом, в таком случае она сорвется с первого раза.
Теперь необходимо почистить суппорта от пыли, грязи.
Далее следует открутить шаровую опору при помощи накидного ключа.
Открутите крепежные болты на наконечнике ступицы, таким образом вам удастся освободить рулевую тягу.
Зафиксируйте суппорт на колесе с помощью стальной проволоки. Если вы этого не сделаете, то тогда он повиснет на шланге с тормозной жидкостью. И, как вы понимаете, есть большой риск оборвать его.
После этого можно приступать к откручиванию суппорта, для этого понадобятся ключи на 17-19.
Монтировкой надавите на шрус, и отодвиньте в сторону стойку стабилизатора.
Теперь можно внимательно осмотреть место фиксации ступичного подшипника.
Для демонтажа стопорного кольца шарикоподшипника воспользуйтесь круглогубцами.
Снять подшипник можно только с помощью пресса.
Перед установкой нового подшипника смажьте внутренние стенки установочной поверхности солидолом.
Затем запрессовывайте подшипник не спеша, после этого производится сборка в обратной последовательности.

В этой статье вы смогли узнать, как можно без посторонней помощи заменить подвесной подшипник. Всего вам доброго!

Перед тем как снимать с карданного вала промежуточную опору, нужно пометить расположение между промежуточным валом и шлицевой вилки, чтобы при сборке установить их в прежнее правильное угловое расположение.

Снятие подвесного (промежуточной опоры) нужно производить в следующем порядке:

— с головки болта нужно отогнуть стопорную пластину 11 (см. рис. выше) и немного выкрутить болт, чтобы была возможность снять шайбу С-образную. Снять С-образную шайбу, а так же вилку в месте с задним валом снять промежуточного вала;

— выпрессовать с помощью специального универсально съемного механизма(рис. 3, б) опору промежуточную в месте с подшипником из промежуточного вала, осторожно что бы не повредить его и шлицы;

— вынуть с карданного вала и вилки отражатели;

Замену подвесного механизма(промежуточной опоры) нужно производить строго вместе с заменой всех детали которые входят в ремонтный комплект.

Комплект для ремонта СВ.03517.05.99 (смотрим рис. 3, а) состоит из самой промежуточной опоры, а также двух отражателей, стопорной пластины вместе болтом и С-образной шайбы.

Промежуточную опору устанавливать нужно в следующем порядке:

— отражатели впрессовать на вилку и промежуточный вал нужно до упора, без каких либо смещении и перекосов;

— впрессовать подвесной механизм вместе с подшипником на шлиц промежуточного вала до конца, постукивая по подшипнику опоры;

— стопорную пластину установить на место и закрутить болт, до того момента пока не будет возможности установить С-образную шайбу на место;

— вилку вместе с задним валом нужно установить на шлицы промежуточного вала, соблюдая точное расположение по нанесенным заранее меткам;

— С-образную шайбу и стопорную пластину установить в соответствии с рисунком. выше затянуть болт 11 с усилием в 52,5-57,5 Н м (5,25-5,75 кгс-м);

— зафиксировать болт, для этого отогнуть его грани головки стопорную пластину;

— произвести балансировку карданной передачи. Балансировка карданной передачи нужно производить на специальном стенде для балансировки. Допустимый дисбаланс должен быть — не более 20 г.см в каждой плоскости при частоте вращения вала 5000 мин»1 Количество пластин балансировки в каждой плоскости должно быть не больше трех штук.

Снять верхнюю и нижнюю цепи привода распределительных валов (Как заменить цепи и шестерни газораспределения ЗМЗ-405, ЗМЗ-406).

Нижнюю цепь можно не снимать с зубчатого колеса коленчатого вала.

Отвернуть болты 1 и снять фланец 2 промежуточного вала.

3. Отвернуть четыре болта крепления крышки 1 и снять крышку с прокладкой. Вынуть вверх привод 2 масляного насоса с ведомой шестерней.

Для того чтобы отвернуть гайку 3 и снять ведущую шестерню 4 привода масляного насоса, нужно заблокировать промежуточный вал от проворачивания.

Для этого завернуть два болта 1 в резьбовые отверстия промежуточного вала 2.

Удерживая вал за болты 1 отверткой 3, отвернуть ключом 4 гайку крепления ведущей шестерни.

Удерживая рукой ведущую шестерню 1, вынуть промежуточный вал 2.

Если необходимо заменить втулки промежуточного вала, нужно вначале выпрессовать с помощью специального приспособления трубу 3 промежуточного вала.

Затем выпрессовать с помощью специального приспособления втулки промежуточного вала.

Без снятия головки блока цилиндров:

Если не снимать головку цилиндров, то снимаем впускной трубопровод (описано в статье — Снятие и установка головки блока цилиндров ЗМЗ-406).

Заворачиваем два болта (М8) в резьбовые отверстия торца промежуточного вала.

Вынимаем из блока промежуточный вал его шестерню и шестигранный валик привода.

Осмотр, дефектовка и ремонт

После снятия промыть все детали в бензине.

Осмотреть промежуточный вал. Если на нем имеются трещины, вал заменить.

Если на шейках вала есть риски, царапины, задиры и т.п., шейки вала прошлифовать под ремонтный размер.

Если шлифовкой под ремонтный размер не удается полностью вывести царапины, задиры и т.п., вал заменить.

Измерить шейки промежуточного вала.

Если диаметр передней шейки меньше 48,95 мм, а задней меньше 21,95 мм, их нужно прошлифовать под ремонтный размер.

Втулки промежуточного вала ремонту не подлежат.

Если на них имеются задиры, забоины, царапины и т.п., их нужно заменить.

В запасные части поставляются втулки увеличенной толщины.

После запрессовки новых втулок в блок цилиндров их нужно расточить под номинальный или ремонтный размер.

Расточку втулок вести за один проход, чтобы соблюсти соосность отверстий.

При запрессовке втулки установить так, чтобы совпали отверстия во втулках с масляными каналами в блоке цилиндров.

Собираем привод в обратной последовательности. При этом шестигранный валик привода рекомендуем устанавливать в последнюю очередь

Устанавливают вал в порядке, обратном снятию.

Перед установкой смазать шейки вала и шестерни моторным маслом

Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей промежуточного вала двигателя мод. 406

Устанавливают вал в порядке, обратном снятию. Перед установкой смазать шейки вала и шестерни моторным маслом.

Как поменять подвесной на газели

Подвесной подшипник карданного вала Газель — замена своими руками на ГАЗ 3302, Некст, Бизнес с фото и видео

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

Газель 3302 — замена подвесного подшипника своими руками с видео

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

Как правильно поставить подвесной подшипник на кардан

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

Рекомендуемые производители подвесных опор для ГАЗ 3302

Размеры шарикоподшипника — 180206 С17

Замена подвесного подшипника своими руками — видео по ремонту

Замена подвесного подшипника газель своими руками

Причины, по которым нужна замена подвесного подшипника

Инструмент, который понадобится

Как демонтировать карданный вал

Как снять и заменить подшипник

Как собрать карданный вал

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

замена подвесного подшипника автомобиль газель

Замена подвесного-поломался, починился, поехал дальше.

Подвесной ГАЗ-3302

Подвесной подшипник карданного вала Газель — замена своими руками на ГАЗ 3302, Некст, Бизнес с фото и видео

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

Как правильно поставить подвесной подшипник на кардан

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

Рекомендуемые производители подвесных опор для ГАЗ 3302

Как поменять подвесной подшипник кардана

Как выполняется замена подшипника

Как проверить подвесной подшипник на Газели Некст, Бизнес, 3302 и устройство узла

Как установить неисправное состояние подвесного подшипника кардана собственного автомобиля

Замена подвесного подшипника

ГАЗ Соболь 2008, двигатель бензиновый 2.5 л., 124 л. с., задний привод, механическая коробка передач — запчасти

Машины в продаже

ГАЗ 2217, 2003

ГАЗ 2217, 1999

ГАЗ 2217, 2009

ГАЗ 2217, 2001

Комментарии 15

Как поменять подвесной на газели 406

Перед тем как заменить подвесной , демонтируем карданный вал.

Устанавливаем подвесной на карданный вал.

Проверка работоспособности подвесного подшипника

Снятие подвесного подшипника

Процесс установки нового подшипника

Дополнение: как заменить ступичный подшипник на газели
