Сборка газовой автономки на базе печки ЗАЗ — интересный и практичный проект. Эта статья поможет вам создать устройство своими руками, что сэкономит средства и позволит адаптировать печку под ваши нужды. Мы рассмотрим ключевые этапы, необходимые материалы и советы по безопасной эксплуатации, чтобы вы могли эффективно использовать автономку в даче, гараже или на природе.
Сфера применения
Автономные отопители — универсальные устройства. Владельцы автомобилей устанавливают их для обогрева салона, заменяя или дополняя штатную печку. Они также полезны, когда штатное отопление недоступно или нужно создать комфортную температуру без сложных систем.
Благодаря автономности, устройства применяются в различных сферах. Например, печка от Запорожца, адаптированная под газовую автономку, используется следующим образом:
- обогрев гаража;
- отопление дачи;
- использование в сторожках;
- поддержание тепла в грузовых отсеках автомобилей;
- обогрев вагончиков;
- создание комфортных условий в передвижных домах для рыбаков и охотников;
- использование в туристических палатках.
Основное преимущество печки от ЗАЗ — низкая стоимость. Для её изготовления требуется минимальное количество вложений, при этом она обеспечивает высокую эффективность в выработке тепла.
Сборка газовой автономки на базе печки ЗАЗ своими руками вызывает интерес у многих автолюбителей и дачников. Эксперты отмечают, что такой проект требует тщательной подготовки и понимания принципов работы газового оборудования. Важно правильно выбрать компоненты, такие как газовый редуктор и горелки, чтобы обеспечить безопасность и эффективность системы. Специалисты рекомендуют использовать качественные материалы и следовать инструкциям, чтобы избежать возможных утечек газа. Также стоит учесть, что установка должна соответствовать местным нормам и правилам, что поможет избежать проблем с контролирующими органами. В целом, при соблюдении всех рекомендаций, сборка газовой автономки может стать отличным решением для обеспечения тепла и комфорта в условиях отсутствия центрального газоснабжения.
Комплектующие для сборки

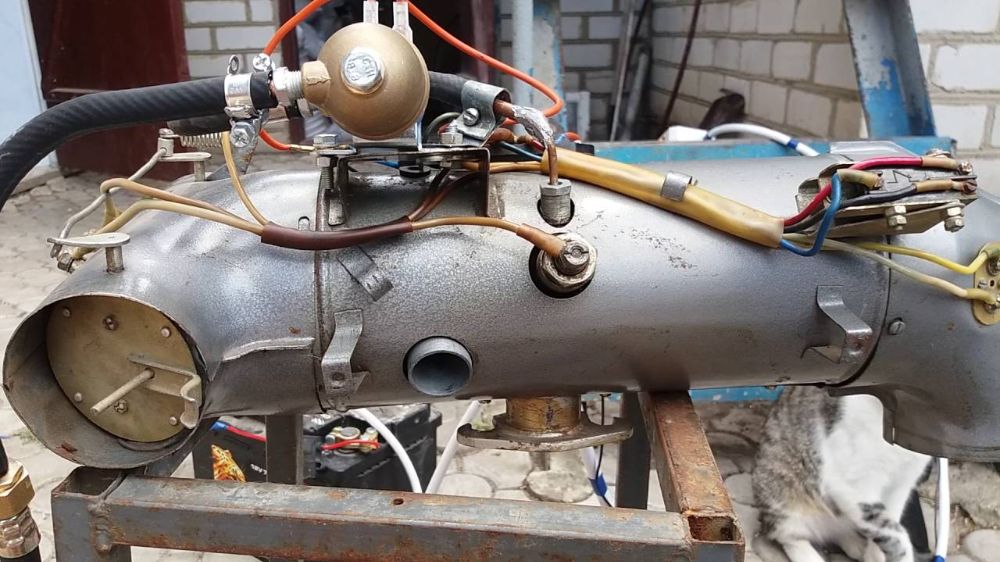

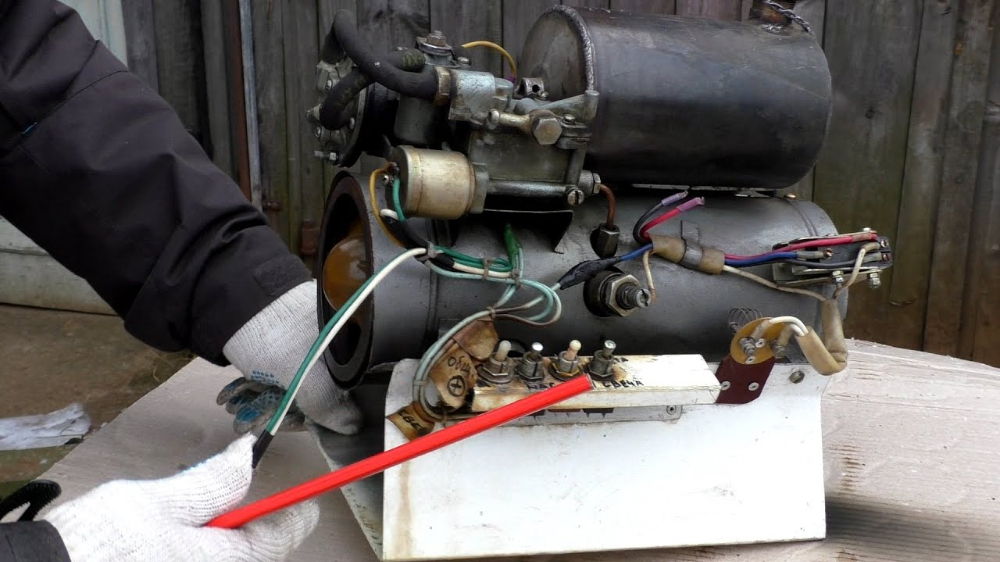

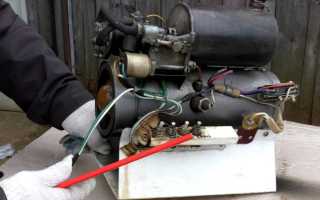

Суть сборки газовой автономки из печки ЗАЗ своими руками заключается в объединении некоторых узлов, а также модернизации уже готового отопителя, на базе которого строится конструкция.
Здесь важно иметь некоторые навыки и умения. Определённые задачи лучше поручить специалистам. При наличии знакомого опытного токаря к его услугам точно придётся прибегнуть.
Чтобы получить свой собственный автономный отопитель, принеся в жертву печку Запорожца, вам потребуется собрать и соединить следующие компоненты:
- Печка. Главный элемент всей схемы, который можно приобрести на вторичном рынке или найти на авторазборках. Стоимость отопителя от Запорожца составляет не более 1000 рублей. Хотя некоторые находят отличные работоспособные варианты за 400-500 рублей.
- Резьбовой переходник. Он нужен для того, чтобы заменить родную ЗАЗовскую свечку зажигания на свечу от Жигули. Тут как раз и потребуется опытный токарь, который сможет выполнить поставленную задачу.
- Комплект практически всего бесконтактного зажигания. Самый лучший вариант при создании автономки на базе печки от Запорожца считается комплект от классики ВАЗ. Из него исключается только трамблер. Как раз трамблер в автономном отопителе на газу не потребуется. Стоит такой комплект примерно, как и сама печка от ЗАЗ.
- Бронепровод. Нужен только один для подключения свечи.
- Свеча. Также требуется лишь одна свечка. В дальнейшем её потребуется периодически менять. Но если взять качественную свечу, служить она будет достаточно долго.
- Газовый жиклер. Можно взять от обычной газовой плиты. Главное, чтобы диаметр его отверстия составлял 0,2 мм. Это необходимо для плавной и дозированной подачи газа.
- Газовый клапан. Отлично подойдёт клапан, используемый для ГБО.
- Медная труба. Для создания автономки потребуется около 50 см. трубы размером 6 мм.
- Комплект креплений, проводов, клемм, припоя и пр.
- Блок аварийного зажигания. Часто используются блоки типа А31. Он будет выступать как замена трамблеру в составе бесконтактного зажигания.
- Баллон с газом. Пропановый баллон на 5 литров обойдётся примерно в 700-800 рублей.
- Шланг газового типа. Также размером 6 мм.
- Индивидуально продуманная выхлопная система.
Некоторые собирают автономки таким образом, чтобы выхлоп выходил наружу за пределы помещения или конструкции, а автономка располагалась внутри. Есть и альтернативный вариант, согласно которому автономка и выхлоп находятся снаружи, а через гофрированную толстостенную трубу тепло заходит внутрь. Это уже напрямую зависит от того, где именно используется автономный отопитель.
Остаётся только объединить все собранные компоненты. При наличии опыта работы с электрикой и различными схемами, у автолюбителя проблем с созданием полноценной автономки не возникнет.
Читайте также:
Не забывайте о качественной изоляции и правильной последовательности осуществляемых подключений. Изоленты пригодится довольно много, как и некоторые навыки пайки.
Как отмечают те, кто собирал такие автономные отопители на основе классической печки от Запорожца, при правильном подключении и грамотной эксплуатации расход газа составит около 200 г за 1 час непрерывной работы в штатном режиме.
Даже при внушительной нагрузке на отопитель вам не придётся тратить большое количество альтернативного топлива, т.е. пропана, на обогрев помещения. Да, отапливать крупные гаражи на 40-50 квадратных метров у самодельного отопителя на базе печки от ЗАЗ вряд ли получится. Но вот обычные гаражи, бытовки, кузова грузовых машин и жилые вагончики автономка точно сможет обеспечить теплом.
| Компонент | Характеристики/Параметры | Замечания/Примечания |
|---|---|---|
| Печь ЗАЗ (отопитель) | Модель, состояние, наличие всех деталей (вентилятор, топливный насос, камера сгорания) | Проверить работоспособность всех узлов перед началом работ. Оценить состояние теплообменника на наличие трещин и коррозии. |
| Газовый баллон | Объем, тип газа (пропан, бутан), давление | Обеспечить надежное крепление баллона и защиту от повреждений. Использовать редуктор для понижения давления. Необходимо соблюдать все правила безопасности при работе с газом. |
| Редуктор давления | Рабочее давление, производительность | Выбрать редуктор, соответствующий типу газа и мощности печки. Установить манометр для контроля давления. |
| Газовый шланг | Длина, диаметр, материал (стойкий к высоким температурам) | Использовать только сертифицированные шланги, предназначенные для работы с газом. Проверить герметичность соединений. |
| Смеситель газ-воздух | Тип, регулировка подачи газа | Обеспечить безопасное и эффективное смешивание газа с воздухом. Регулировка должна позволять плавно изменять мощность отопителя. |
| Электроника (опционально) | Система управления, датчики температуры, автоматика | Позволяет автоматизировать процесс работы отопителя, повысить безопасность и комфорт. |
| Крепежные элементы | Болты, гайки, хомуты | Использовать качественные крепежные элементы, соответствующие нагрузкам. |
| Защитные элементы | Термозащита, предохранительные клапаны | Обеспечить безопасность работы системы, предотвратить перегрев и утечки газа. |
Интересные факты
Сборка газовой автономки на базе печки ЗАЗ — это интересный и творческий процесс. Вот несколько фактов, которые могут вас заинтересовать:
-
Простота конструкции: Печка ЗАЗ, как правило, имеет простую конструкцию, что делает её идеальной основой для создания газовой автономки. Использование доступных материалов и компонентов позволяет даже новичкам в технических вопросах собрать эффективное устройство.
-
Экономия топлива: Газовые автономки, собранные на базе печки ЗАЗ, могут значительно снизить потребление топлива по сравнению с традиционными системами отопления. Это связано с более высокой эффективностью сжигания газа и возможностью точной настройки температуры.
-
Мобильность и универсальность: Такие автономные системы отопления можно использовать не только в автомобилях, но и в различных мобильных конструкциях, таких как кемпинги, дачи или даже в небольших домах. Это делает их универсальным решением для обеспечения тепла в условиях ограниченного пространства.
Сборка газовой автономки — это не только полезное занятие, но и возможность проявить свои инженерные навыки и креативность.
Этапы сборки и монтажа
Подготовка необходимых материалов и инструментов
Перед началом сборки газовой автономки на базе печки ЗАЗ, необходимо подготовить все необходимые материалы и инструменты. Вам понадобятся:
- Газовая печка ЗАЗ (в идеальном состоянии);
- Газовый баллон (объем зависит от ваших потребностей);
- Редуктор давления газа;
- Шланги для газа (должны быть сертифицированными);
- Клапаны и соединительные элементы;
- Инструменты: ключи, отвертки, плоскогубцы, ножовка по металлу, дрель с набором сверл;
- Средства индивидуальной защиты (перчатки, очки);
Сборка газовой автономки
Первым шагом в сборке является установка газового баллона. Он должен быть размещен в хорошо проветриваемом месте, вдали от источников тепла и открытого огня. Убедитесь, что баллон надежно закреплен и не может упасть.
-
Читайте также:
После установки баллона, необходимо подключить редуктор давления. Он должен быть установлен на выходе газового баллона. Убедитесь, что все соединения герметичны, используя специальную пасту или фум-ленту для предотвращения утечек газа.
Подключение печки
Теперь можно приступать к подключению газовой печки. Для этого используйте сертифицированные газовые шланги, которые должны быть достаточно длинными, чтобы обеспечить удобное размещение печки. Подключите шланг к выходу редуктора и к входу печки, также проверяя герметичность соединений.
Монтаж системы управления
Для безопасного использования газовой автономки необходимо установить систему управления. Это может быть простая механическая система с ручным управлением или более сложная автоматизированная система. Важно, чтобы все элементы управления были доступны и легко управляемы.
Проверка системы на утечки
Перед первым запуском системы обязательно проведите проверку на утечки. Для этого используйте мыльный раствор, который необходимо нанести на все соединения. Если появятся пузырьки, значит, есть утечка, и необходимо устранить проблему.
Тестирование и запуск
После завершения сборки и проверки системы можно приступать к тестированию. Запустите печку и внимательно следите за работой системы. Убедитесь, что пламя горелки стабильное и не имеет желтоватого оттенка, что может свидетельствовать о недостатке кислорода или неправильной настройке.
Если все работает корректно, можно использовать газовую автономку для обогрева помещения или приготовления пищи. Однако не забывайте о правилах безопасности при использовании газовых приборов.
Вопрос-ответ
Какие инструменты и материалы понадобятся для сборки газовой автономки?
Для сборки газовой автономки на базе печки ЗАЗ вам понадобятся следующие инструменты и материалы: газовый редуктор, шланги для газа, соединительные элементы, сварочный аппарат, отвертки, ключи, а также самодельная печка ЗАЗ. Не забудьте также о средствах индивидуальной защиты, таких как перчатки и очки.
Как обеспечить безопасность при работе с газом?
Обеспечение безопасности при работе с газом включает в себя несколько важных шагов: всегда проверяйте герметичность соединений с помощью мыльного раствора, работайте в хорошо проветриваемом помещении, избегайте открытого огня и искр, а также используйте газовые приборы, соответствующие стандартам безопасности. Рекомендуется также иметь под рукой огнетушитель на случай непредвиденных ситуаций.
Как правильно подключить газовую автономку к системе отопления?
Подключение газовой автономки к системе отопления следует начинать с установки газового редуктора и подключения его к газовому баллону. Затем необходимо соединить выход редуктора с печкой, используя подходящие шланги и соединительные элементы. Убедитесь, что все соединения надежны и герметичны. После подключения проверьте систему на утечки и протестируйте работу автономки перед ее использованием.
Советы
СОВЕТ №1
Перед началом сборки газовой автономки, тщательно изучите все технические характеристики печки ЗАЗ и газового оборудования. Это поможет избежать ошибок в процессе установки и обеспечит безопасность эксплуатации.
СОВЕТ №2
Обязательно используйте качественные материалы и комплектующие для сборки. Это не только продлит срок службы вашей автономки, но и снизит риск возникновения аварийных ситуаций.
СОВЕТ №3
При установке газового оборудования соблюдайте все нормы и правила безопасности. Убедитесь, что у вас есть доступ к вентиляции и что все соединения герметичны, чтобы избежать утечек газа.
СОВЕТ №4
Не забывайте о регулярном обслуживании вашей газовой автономки. Периодическая проверка и чистка системы помогут поддерживать её в рабочем состоянии и предотвратят возможные поломки.
