В статье рассмотрим, как проверить генератор автомобиля без его снятия. Это важная процедура для поддержания исправности электрической системы. Проверка позволяет выявить неисправности, такие как недостаточная зарядка аккумулятора или проблемы с проводкой, что предотвращает серьезные поломки и обеспечивает надежную работу автомобиля. Предоставим пошаговую видео- и фотоинструкцию для самостоятельного выполнения этой процедуры.
Проверка электрической части.
Самый простой способ проверить генератор на автомобиле.

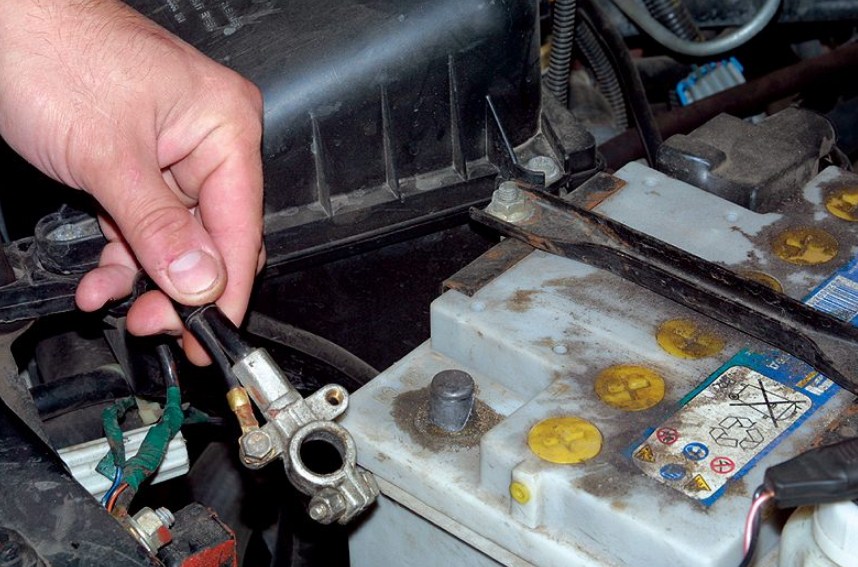

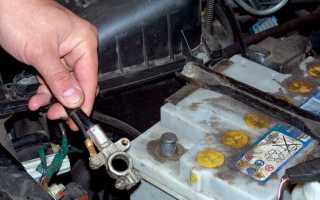

Чтобы проверить электрическую систему генератора, отключите любую клемму аккумулятора при работающем двигателе на холостом ходу. Если снимаете плюсовую клемму, следите, чтобы она не касалась металлических частей автомобиля.
Если двигатель не глохнет при снятии клеммы, это означает, что электрическая часть генератора работает исправно.
Этот метод не требует специальных знаний или инструментов.
Вот видео, демонстрирующее процесс:
Важно!
Не увеличивайте обороты двигателя (не газуйте) во время проверки.
На большинстве автомобилей встроенный генератор с регулятором напряжения не сможет поддерживать необходимое напряжение, что может вызвать сбои в работе электронных компонентов.
| Этап проверки | Метод проверки (видео/фото пример) | Возможные неисправности и их признаки |
|---|---|---|
| Визуальный осмотр генератора | Фото: Внешний осмотр на наличие повреждений, коррозии, подтеков масла. Видео: вращение ремня генератора, проверка натяжения ремня. | Поврежденный ремень, ослабленный ремень, следы коррозии, механические повреждения генератора. |
| Проверка напряжения на клеммах генератора | Видео: Измерение напряжения мультиметром при работающем двигателе. | Низкое напряжение (менее 13,5 В) – недостаточная зарядка, высокое напряжение (более 15 В) – регулятор напряжения неисправен. |
| Проверка тока зарядки | Видео: Измерение тока зарядки с помощью амперметра. | Низкий ток зарядки – неисправность генератора, диодного моста, регулятора напряжения. |
| Проверка диодного моста | Видео: Проверка диодов в диодном мосте мультиметром. | Пробой диодов, обрыв диодов. |
| Проверка регулятора напряжения | Видео: Проверка регулятора напряжения мультиметром. | Неисправность регулятора напряжения, нестабильное напряжение на выходе генератора. |
| Проверка обмоток статора | Видео: Проверка сопротивления обмоток статора мультиметром. | Обрыв обмоток, короткое замыкание обмоток. |
| Проверка ротора | Видео: Проверка сопротивления обмоток ротора мультиметром. | Обрыв обмоток, короткое замыкание обмоток. |
Интересные факты
Вот несколько интересных фактов о проверке генератора на автомобиле:
-
Тестирование с помощью мультиметра: Один из самых простых способов проверить работоспособность генератора — использовать мультиметр. При работающем двигателе напряжение на клеммах аккумулятора должно составлять от 13,8 до 14,4 вольт. Если значение ниже, это может указывать на неисправность генератора или его регулятора напряжения.
-
Звуковые сигналы: При проверке генератора стоит обратить внимание на звуки, которые он издает. Если вы слышите свист или гул, это может указывать на износ подшипников или проблемы с ремнем генератора. Эти звуки могут служить ранним предупреждением о необходимости замены.
-
Визуальный осмотр: Перед проведением электрических тестов важно провести визуальный осмотр генератора. Проверьте наличие трещин, коррозии, а также состояние проводов и соединений. Наличие повреждений может значительно повлиять на эффективность работы генератора и привести к его выходу из строя.
Эти факты могут быть полезны для создания видео и фото инструкций по проверке генератора на автомобиле, делая процесс более информативным и наглядным.
Как проверить электрическую часть генератора мультиметром?

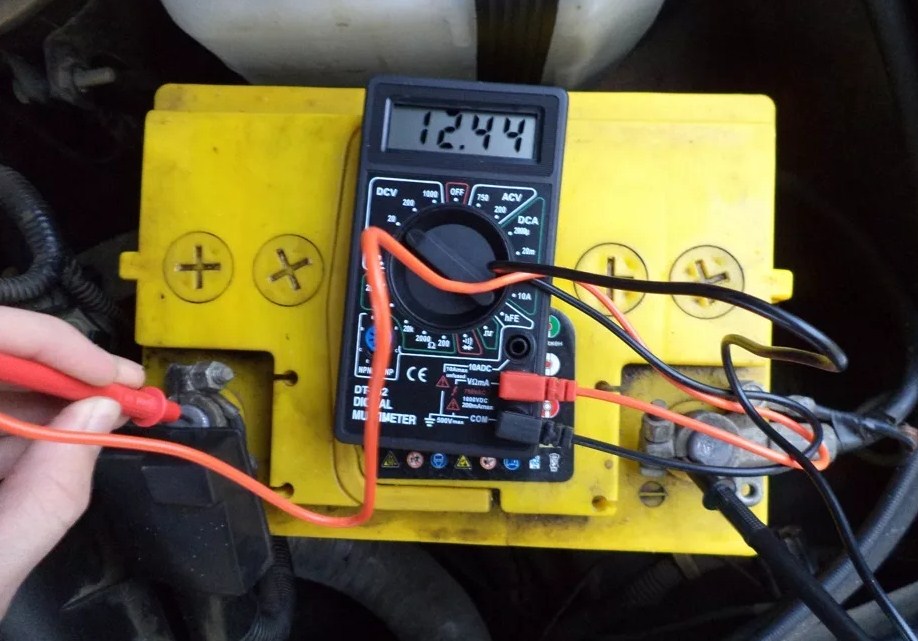

Для проверки исправности генератора посредством мультиметра необходимо подсоединить его клеммы к аккумулятору при заглушенном двигателе. Делается это примерно вот так:
После этого, необходимо запустить двигатель и наблюдать за напряжением.
Читайте также:
Если аккумуляторная батарея полностью заряжена, то перед запуском двигателя напряжение на ней будет в интервале 12.3-12.7 вольта.
В момент запуска двигателя, когда крутится стартер, напряжение снизится до 8-9 Вольт.
Через 3 минуты, на клеммах аккумулятора напряжение должно быть порядка 13,4-14,2 В. На холостом ходу!
Во время перегазовок, или при увеличении оборотов двигателя выше 3000, Напряжение на генераторе не должно быть выше 14,6-14,7 Вольт.
При включении потребителей, таких как фары, кондиционер, обогрев стекла, напряжение на аккумуляторе не должно опускаться ниже 13 вольт при работающем двигателе.
Если все эти требования выполняются, электрическую часть генератора можно считать исправной.
Вот небольшое видео про то как появляется генератора мультиметром:
-
Читайте также:
Проверка механической части.
Как проверить состояние подшипников генератора?

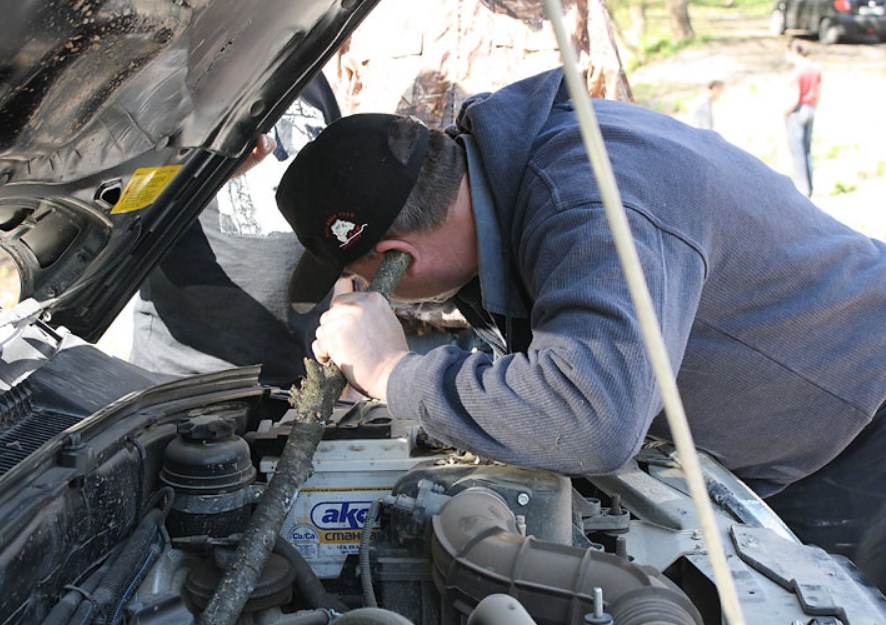

Для прослушивания подшипников потребуется пруток или рейка. Методика проверки следующая — в генератор упирают металлический пруток, другой конец подносят к уху и при запущенном двигателе слушают. Делается это примерно вот так:
Если вы не слышите никаких посторонних шумов, скорее всего подшипники генератора в порядке и в них даже нет люфта.
Для верности, можно скинуть ремень и поболтать якорь.
Как проверить обгонную муфту?
На автомобилях с автоматическим натяжителем ремня обязательно используется обгонная муфта. Это необходимо, чтобы при резком падении оборотов двигателя генератор, благодаря инерции, не ослаблял натяжитель и не приводил к соскальзыванию ремня.
Обгонная муфта работает по принципу бендикса стартера — крутящий момент передается только от ремня к якорю.
Проверить обгонную муфту просто: при изменении оборотов двигателя, особенно при замедлении, она не должна издавать посторонних звуков.
Когда двигатель заглушен, прокрутите якорь генератора через вентиляционное отверстие с помощью отвертки. Если обгонная муфта исправна, якорь будет вращаться только в одном направлении.
Вот видео, демонстрирующее процесс проверки обгонной муфты:
-
Читайте также:
Дополнительную информацию о работе обгонной муфты можно найти в отдельной статье на нашем сайте.

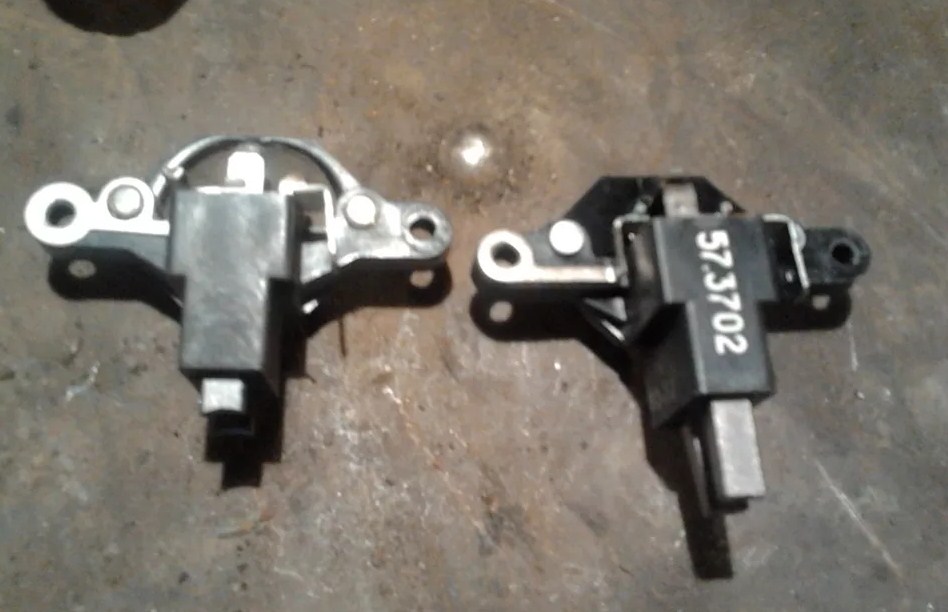

Как проверить состояние щеток генератора?
Щеточный узел важный элемент генератора — через щетки подается ток для подмагничивания якоря, и именно благодаря периодической подаче тока на обмотку якоря, реле регулятора напряжения поддерживает уровень напряжения в бортовой сети.
Проблема в том, что никакой диагностикой посмотреть состояние щеток невозможно!
Если вы однажды не хотите увидеть вот так лампу на панели:
Хотя бы раз в год снимайте щеточный узел и осматривайте состояние щеток, благо у большинства генераторов сделать это несложно. Если вы видите что щетки износились, замените их на новые….
Но, как правило, большинство автомобилистов, предпочитают ездить до того момента когда загорится лампа неисправности, а потом меняют узел в сборе так как на аккумуляторе можно доехать до сервиса.
Заключение.
На этом завершаю. Надеюсь, материал о проверке генератора в автомобиле был полезен и ответил на ваши вопросы.
Как проверить выходное напряжение генератора под нагрузкой?
Проверка выходного напряжения генератора под нагрузкой является важной процедурой для диагностики его работоспособности. Эта проверка позволяет определить, способен ли генератор обеспечивать необходимое напряжение для работы всех электрических систем автомобиля. Для выполнения этой процедуры вам понадобятся мультиметр и некоторые базовые инструменты.
-
Читайте также:
Шаг 1: Подготовка автомобиля
- Убедитесь, что автомобиль находится на ровной поверхности и включите стояночный тормоз.
- Откройте капот и найдите генератор. Обычно он расположен в передней части двигателя и соединен с аккумулятором.
- Проверьте состояние проводов и клемм генератора на наличие коррозии или повреждений.
Шаг 2: Подключение мультиметра
- Установите мультиметр в режим измерения постоянного напряжения (DC).
- Подключите красный щуп мультиметра к положительной клемме аккумулятора, а черный щуп – к отрицательной клемме.
- Запустите двигатель автомобиля и дайте ему поработать на холостом ходу в течение нескольких минут.
Шаг 3: Измерение выходного напряжения
- Запишите показания мультиметра. На холостом ходу выходное напряжение генератора должно находиться в пределах 13.5-14.5 В.
- Теперь создайте нагрузку на генератор. Для этого включите несколько электрических приборов, таких как фары, обогреватель, радио и т.д.
- Снова проверьте показания мультиметра. Выходное напряжение под нагрузкой должно оставаться в пределах 13.5-14.5 В. Если напряжение падает ниже 13 В, это может указывать на проблемы с генератором.
Шаг 4: Анализ результатов
- Если выходное напряжение генератора в норме, это означает, что он работает корректно и способен обеспечивать электрические системы автомобиля необходимым напряжением.
- Если напряжение ниже нормы, проверьте соединения и проводку. Возможно, потребуется замена генератора или его компонентов.
Проверка выходного напряжения генератора под нагрузкой – это простой, но важный процесс, который может помочь избежать проблем с электрической системой автомобиля в будущем. Регулярная диагностика позволит вам поддерживать генератор в хорошем состоянии и продлить срок службы вашего автомобиля.
Вопрос-ответ
Как проверить генератор на машине, не снимая его с двигателя?
Проверка генератора, не снимая с машины. Проверить генератор на работоспособность можно прямо на машине обычным мультиметром. Для этого выставляем переключатель тестера на постоянный ток, заводим двигатель и смотрим, какое напряжение приходит с генератора на клеммы аккумулятора.
Как проводится диагностика генератора?
Для проверки работы генератора выставьте мультиметр в режим измерения постоянного напряжения от 0 до 20 вольт. На остановленном двигателе подключите черный щуп к минусовой клемме АКБ, красный — к плюсовой. Исправный аккумулятор покажет напряжение около 12,5 вольт. Не отключая мультиметр, запустите двигатель.
Советы
СОВЕТ №1
Перед началом проверки генератора убедитесь, что автомобиль находится на ровной поверхности и двигатель выключен. Это обеспечит вашу безопасность и предотвратит случайные повреждения.
СОВЕТ №2
Используйте мультиметр для проверки напряжения на выходе генератора. При работающем двигателе напряжение должно находиться в пределах 13,5-14,5 В. Если значение ниже, это может указывать на проблемы с генератором или его проводкой.
СОВЕТ №3
Обратите внимание на состояние ремня генератора. Он не должен быть изношенным или слишком свободным. Проверьте его натяжение и замените, если он имеет трещины или другие повреждения.
СОВЕТ №4
Если у вас есть доступ к диагностическому оборудованию, используйте его для проверки ошибок в системе зарядки. Это может помочь выявить скрытые проблемы, которые не видны при визуальном осмотре.
