Каким образом подключать розетку прицепа для легковушки

Подключение розетки прицепа для легковушки — важный процесс, обеспечивающий надежное соединение между автомобилем и прицепом. Правильная установка розетки гарантирует работу освещения, сигнализации и других электрических систем прицепа, что повышает безопасность на дороге. В статье рассмотрим основные этапы подключения, необходимые инструменты и советы для быстрого выполнения этой задачи.

Способы подключения розетки фаркопа

Стыковка проводки буксируемого транспортного средства может быть выполнена с использованием стандартного подключения или универсального метода. В первом варианте применяется специальный разъем для фаркопов, и автолюбителю достаточно соединить розетку с вилкой. Если розетка отсутствует, подключение осуществляется к соответствующей фишке, которая подходит к штатному разъему, без необходимости вносить изменения в электрическую схему.

Некоторые автомобили уже имеют разъемы, установленные на заводе. В таких случаях производитель предоставляет в инструкции подробный эскиз с указанием контактов. Чаще всего такая схема встречается у иномарок:

• Автомобили, произведенные в Европе, используют 7-контактный разъем, аналогичный тем, что применяются в странах ближнего зарубежья и на российских моделях.
• На американском континенте, помимо семиконтактной схемы, также используются 4-контактные разъемы для классических прицепов, предназначенных для легковых автомобилей.
• Для подключения трейлеров, домов на колесах или дополнительного светового оборудования актуальна система с 13 контактами, которая применяется на отечественных, европейских и американских автомобилях.
• Более широкие возможности предоставляет 15-контактная распиновка питания электрооборудования, встречающаяся на импортных тягачах.

Подключение розетки прицепа для легкового автомобиля требует внимательного подхода и соблюдения определенных правил. Специалисты рекомендуют начинать с выбора правильного типа розетки, который соответствует стандартам вашего автомобиля и прицепа. Наиболее распространены 7- и 13-контактные разъемы, и важно убедиться в их совместимости.
Перед началом работы необходимо отключить аккумулятор автомобиля, чтобы избежать короткого замыкания. Затем следует аккуратно провести проводку от задней части автомобиля к месту установки розетки, избегая острых краев и движущихся частей. При подключении проводов важно соблюдать цветовую кодировку: например, коричневый провод обычно отвечает за габаритные огни, а желтый — за поворотники.
После завершения подключения рекомендуется проверить работоспособность всех функций прицепа, включая освещение и сигнализацию. Правильное подключение не только обеспечит безопасность на дороге, но и продлит срок службы как автомобиля, так и прицепа.

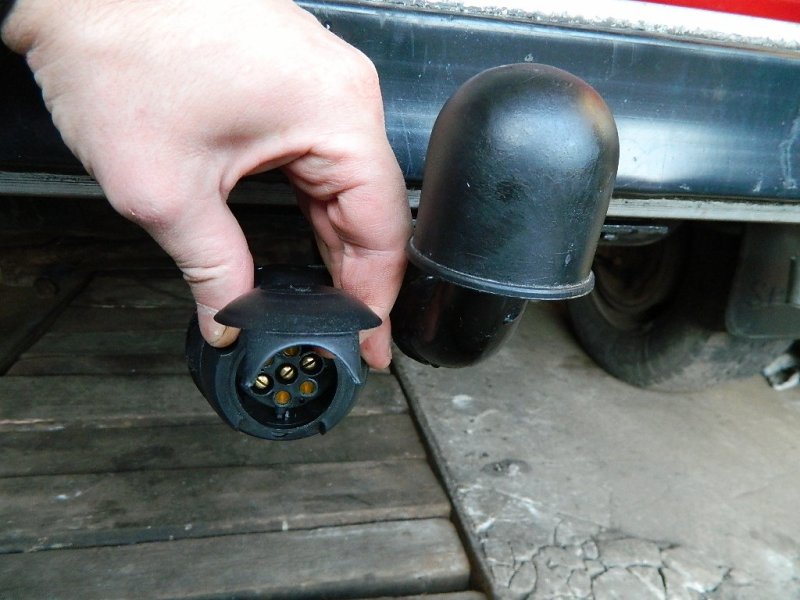

Подключение розетки фаркопа 7 контактов (7pin)

Подключение розетки прицепа для легковушки — это важный этап, который требует внимательного подхода. Эксперты рекомендуют начинать с выбора подходящей розетки, учитывая тип прицепа и его электрическую систему. Наиболее распространены 7- и 13-контактные разъемы, каждый из которых имеет свои особенности подключения.

Перед началом работ необходимо отключить аккумулятор автомобиля для предотвращения короткого замыкания. Затем следует тщательно изучить схему подключения, которая обычно прилагается к розетке. Специалисты подчеркивают важность правильного подключения проводов: каждый контакт должен соответствовать определенной функции, такой как освещение или тормоза.

После завершения подключения рекомендуется проверить работоспособность всех систем, включая поворотники и габариты. Это поможет избежать неприятных ситуаций на дороге и обеспечит безопасность как водителя, так и других участников движения.

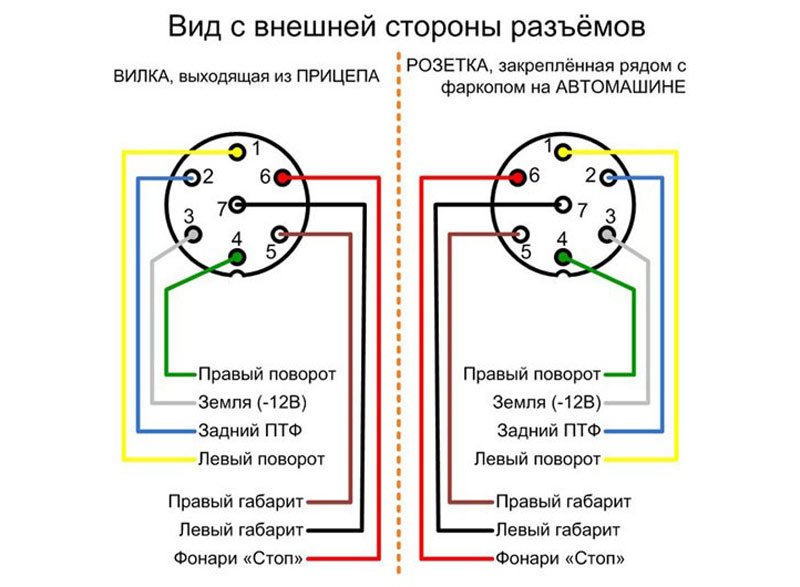

Распиновка 7-пиновой розетки

Встречается распиновка электрической розетки штатного прицепа для легкового автомобиля с семью контактами практически во всех отечественных машинах. Российские автопроизводители приняли её за стандарт в качестве подключения к буксируемым транспортным средствам. В схеме задействованы многожильные провода, защищённые двойной изоляцией. Сечение проводки должно быть не менее 1,5 мм².

Если в приобретённом автомобиле отсутствует контактная схема с традиционной распиновкой розетки, для легкового автомобиля, то можно в автомагазине приобрести готовую пару со штекерами «мама-папа» и установить самостоятельно на пластине около фаркопа. Контактный разъём соединяют с проводкой обычной пайкой, подводя к колодке соответствующие кабели.

Распиновка в такой ситуации проводится по такой схеме:

• первый контакт идёт на левый поворот;
• второй соединяет противотуманки;
• третий является «массой»;
• четвёртый служит для правого поворотника;
• к пятому подводят фонарь заднего хода;
• на шестой контакт идет красный «стоп»;
• номера и габариты освещаются от седьмого контакта.

Иногда на иномарках отсутствует контакт для вывода на противотуманки. Важно развести поворотники на разные провода. Для остальной световой индикации при упрощении допускается брать потребление от блока задних фонарей.

Интересные факты

Вот несколько любопытных фактов о подключении розетки прицепа к легковому автомобилю:

1. Стандарты подключения: В большинстве стран действуют определенные стандарты для подключения розеток прицепов, среди которых наиболее распространены 7- и 13-контактные разъемы. 7-контактные разъемы чаще всего применяются для простых прицепов, в то время как 13-контактные обеспечивают дополнительные функции, такие как освещение номерного знака и задние противотуманные фары.
2. Электрическая безопасность: При подключении розетки прицепа крайне важно соблюдать правила электробезопасности. Неправильное соединение может привести к короткому замыканию или повреждению электрической системы автомобиля. Рекомендуется использовать предохранители и проверять состояние проводов перед началом подключения.
3. Совместимость с автомобилем: Прежде чем подключить розетку прицепа, необходимо убедиться, что ваш автомобиль поддерживает нужный тип подключения. Некоторые современные автомобили могут иметь встроенные системы для управления прицепами, которые требуют специального адаптера или программного обеспечения для корректной работы.

подключение розетки прицепа своими руками

Распиновка 13-пиновой розетки

Стандартная розетка для подключения прицепа к легковому автомобилю имеет тринадцать контактов. Этот разъем можно адаптировать к 7-контактному с помощью переходника, который объединяет выводы в группы, уменьшая количество соединений.

Главное отличие 13-контактных разъемов — три дополнительных вывода для «массы» и два провода для питания от аккумулятора. Один контакт резервный и в стандартной конфигурации не используется. Габаритные огни при подключении распределяются между правой и левой сторонами.

Распиновка 15-контактного разъёма

Автомобилистам часто встречаются вилки прицепов с распиновкой на более чем десять контактов. Этот разъём предназначен для тяжёлых прицепов. Он не только передаёт сигналы на поворотники, стоп-сигналы и освещение номерного знака, но и обеспечивает обратную связь для водителя. Управление отдельными механизмами буксируемого транспортного средства осуществляется через установленные провода.

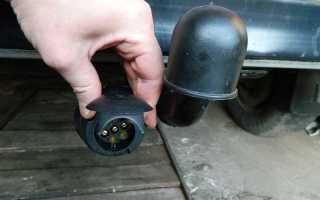

Прицеп на легковой автомобиль. Как делать скрутки

Американские соединительные фишки

В американских автомобилях для подключения прицепов используются семиконтактные и четырёхконтактные разъёмы. Четырёхконтактные соединения часто модифицируют для работы с 7-пиновыми системами. В такой вилке есть «масса», выход для габаритных огней и два контакта для поворотников.

Проблемы возникают с выводами для «стоп-сигналов», так как соответствующие контакты отсутствуют. Прямое подключение к существующей проводке увеличит нагрузку на провода. Рекомендуется прокладывать новые кабели для обеспечения стабильного и отдельного выхода для дополнительных ламп.

Советы по выбору кабеля и аксессуаров для подключения

При выборе кабеля и аксессуаров для подключения розетки прицепа к легковому автомобилю необходимо учитывать несколько важных аспектов, чтобы гарантировать надежную и безопасную работу системы. В этом разделе представлены основные советы, которые помогут вам принять верное решение.

1. Тип кабеля

Для подключения розетки прицепа рекомендуется использовать многожильный кабель, который обеспечивает гибкость и устойчивость к механическим повреждениям. Обычно используются кабели с сечением от 1,5 до 2,5 мм², в зависимости от нагрузки, которую будет нести система. Для легковых автомобилей достаточно кабеля с сечением 1,5 мм², однако для более мощных прицепов или дополнительного оборудования лучше выбрать 2,5 мм².

2. Количество жил

Обычные розетки для прицепов бывают с 7 или 13 контактами. В 7-контактной розетке обычно используется 7 проводов, а в 13-контактной — 13 проводов. При выборе кабеля важно удостовериться, что он соответствует количеству проводов, необходимых для вашей розетки. Каждый провод выполняет свою функцию, например, отвечает за освещение, тормоза и другие системы, поэтому крайне важно, чтобы все провода были правильно подключены.

3. Изоляция кабеля

Изоляция кабеля должна быть выполнена из качественного материала, устойчивого к воздействию влаги, ультрафиолетового излучения и механических повреждений. Рекомендуется выбирать кабели с ПВХ или резиновой изоляцией, которые обеспечивают долговечность и надежность в различных погодных условиях.

4. Разъемы и аксессуары

При выборе разъемов для подключения розетки прицепа важно учитывать их качество и совместимость с вашим автомобилем и прицепом. Разъемы должны быть изготовлены из высококачественных материалов и обеспечивать надежную защиту от влаги. Рекомендуется также применять герметичные соединения, чтобы избежать проникновения воды и грязи внутрь разъема.

5. Дополнительные аксессуары

Для удобства подключения и эксплуатации системы можно использовать дополнительные аксессуары, такие как защитные гофры для кабелей, крепежные элементы и изоленты. Защитные гофры помогут предотвратить механические повреждения кабелей, а крепежные элементы обеспечат надежное крепление проводов и разъемов, что особенно важно при движении на неровных дорогах.

6. Проверка и тестирование

После того как вы завершите установку розетки для прицепа, крайне важно провести проверку всех её функций. Убедитесь, что функционируют все осветительные приборы, тормоза и другие системы, зависящие от подключения. Это позволит избежать неприятных ситуаций на дороге и гарантирует безопасность как для вас, так и для других участников дорожного движения.

Соблюдая эти советы, вы сможете правильно подобрать кабель и аксессуары для подключения розетки прицепа к легковому автомобилю, что обеспечит надежную и безопасную эксплуатацию вашего прицепа.

Безопасность при подключении розетки

При подключении розетки прицепа к легковому автомобилю безопасность должна быть на первом месте. Неправильное подключение может привести не только к повреждению электрооборудования, но и к серьезным авариям на дороге. Поэтому важно следовать определенным рекомендациям и правилам.

Во-первых, перед началом работы убедитесь, что автомобиль и прицеп находятся в безопасном состоянии. Отключите зажигание автомобиля и убедитесь, что все электрические устройства выключены. Это поможет избежать случайного короткого замыкания или других электрических проблем.

Во-вторых, используйте качественные компоненты. Розетка и штекер должны быть сертифицированы и соответствовать стандартам безопасности. Обратите внимание на материал, из которого они изготовлены, и на наличие защитных механизмов, таких как крышки для защиты от влаги и грязи.

Тщательно изучите схему подключения. Обычно розетка прицепа имеет 7 или 13 контактов, и каждый из них отвечает за определенную функцию, такую как освещение, тормоза или поворотники. Неправильное подключение может привести к неработоспособности этих систем, что создаст опасность на дороге.

При подключении проводов следуйте цветовой кодировке, указанной в инструкции. Это поможет избежать путаницы и обеспечит правильное соединение. Если вы не уверены в своих силах, лучше обратиться к специалисту, который сможет выполнить подключение профессионально.

После завершения подключения проверьте работоспособность всех систем. Включите зажигание и проверьте, работают ли все функции прицепа: освещение, поворотники и тормоза. Это не только обеспечит вашу безопасность, но и безопасность других участников дорожного движения.

Наконец, не забывайте о регулярной проверке состояния розетки и проводов. Со временем они могут подвергаться воздействию влаги, грязи и механических повреждений. Регулярный осмотр поможет выявить проблемы на ранней стадии и избежать серьезных последствий.

Вопрос-ответ

Куда подключать розетку фаркопа?

Монтаж розетки осуществляется непосредственно на авто рядом с местом, где крепится сам фаркоп. Чтобы обеспечить свободную стыковку прицепа, необходимо позаботиться о том, чтобы вилка монтировалась с удлиненным жгутом, включающим соединительные проводники.

За что отвечают какие провода на разъеме прицепа?

Цвета проводов прицепа: зеленый провод подключается к правому поворотнику прицепа. Желтый провод подключается к левому поворотнику прицепа. Белый провод подключается к точке заземления. Коричневый провод подключается к задним фонарям.

Как правильно подсоединить провода к розетке?

Заземляющий кабель желтого цвета. Его присоединяют к центральному контакту, который маркируется значком заземления. Когда контакты подключены и затянуты, в подрозетник аккуратно укладываются провода (смотрите, чтобы они не попали под крепеж) и сердцевина розетки. Выровняйте розетку и закрепите.

Советы

СОВЕТ №1

Перед началом подключения розетки прицепа обязательно ознакомьтесь с инструкцией к вашему автомобилю и прицепу. Убедитесь, что вы знаете, какие провода отвечают за какие функции, чтобы избежать короткого замыкания или неправильного подключения.

СОВЕТ №2

Используйте качественные материалы для подключения. Обратите внимание на изоляцию проводов и саму розетку. Лучше всего выбирать влагозащищенные соединения, чтобы избежать коррозии и повреждений в условиях эксплуатации.

СОВЕТ №3

При подключении розетки следите за правильной полярностью проводов. Неправильное подключение может привести к неработоспособности освещения прицепа или даже повреждению электрооборудования как прицепа, так и автомобиля.

СОВЕТ №4

После завершения подключения обязательно проверьте работоспособность всех функций прицепа, включая габаритные огни, поворотники и стоп-сигналы. Это поможет избежать неприятных ситуаций на дороге и обеспечит безопасность как вам, так и другим участникам движения.
