Гидротрансформатор автоматической коробки передач (АКПП) — ключевой элемент, обеспечивающий плавную передачу крутящего момента от двигателя к трансмиссии. Его работа основана на гидравлических и механических принципах, что позволяет автомобилю адаптироваться к различным условиям движения и обеспечивать оптимальную производительность. Понимание работы гидротрансформатора поможет автовладельцам лучше ориентироваться в эксплуатации и обслуживании автомобилей, а также повысит осведомленность о возможных неисправностях и их последствиях.
История появления
В 1902 году немецкий инженер Герман Феттинг предложил концепцию передачи крутящего момента с помощью водного потока между лопастными колесами без жесткой связи. Три года спустя он получил патент на гидромуфту. В 1907 году механизм протестировали на скоростном судне, и проект оказался успешным. Это открытие позволило владельцам торговых судов плавно передавать момент от паровых двигателей к мощным винтам, что увеличило скорость судов.
Изобретение заинтересовало не только моряков, но и автомобильную индустрию. С 1928 года гидромуфты начали использовать на автобусах в Лондоне, а также на дизельных локомотивах, обеспечивая плавный старт и остановку. С 1939 года гидротрансформаторы стали стандартом в легковых автомобилях.
Гидротрансформатор, являющийся ключевым элементом автоматической коробки передач, вызывает интерес у специалистов в области автомобилестроения. Эксперты отмечают, что его основная функция заключается в передаче крутящего момента от двигателя к трансмиссии, что обеспечивает плавный старт и оптимизацию работы силового агрегата. По мнению специалистов, гидротрансформатор значительно улучшает динамические характеристики автомобиля, позволяя избежать резких рывков при переключении передач.
Однако, с течением времени, гидротрансформаторы могут подвергаться износу, что приводит к снижению эффективности и увеличению расхода топлива. Важно отметить, что современные технологии позволяют создавать более надежные и долговечные модели, что делает их более привлекательными для автопроизводителей. В целом, гидротрансформатор остается важным компонентом, обеспечивающим комфорт и безопасность вождения.
Устройство и принцип действия

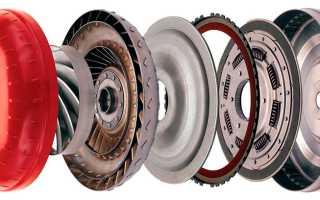

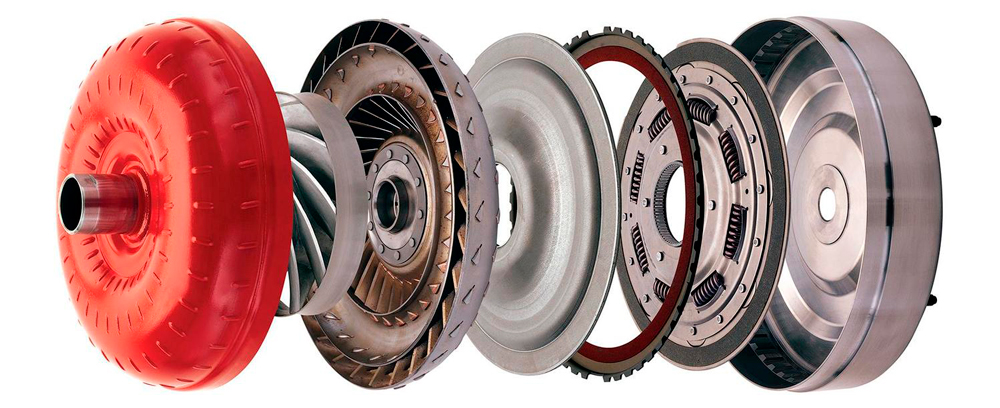

Гидромуфта – закрытая тороидальная конструкция с расположенными внутри тремя колесами. Также внутри одного корпуса находится рабочая жидкость, которая выполняет две основные функции – смазки и охлаждения. Сам гидротрансформатор крепится к коленчатому валу и напрямую соединяется с коробкой передач. За подачу жидкости в корпус отвечает помпа. Именно она разбазаривает техническую жидкость при нарушении герметичности корпуса и приводит к уничтожению механических элементов.
Раннее гидромуфты управлялись непосредственно водителем механическим способом. Сегодня же 99% регуляторов АКПП управляет компьютер. Это привело к сокращению надежности узла, так как большинство водителей выбирает жесткие режимы езды на железном коне.
Блок управления получает сигналы о множества датчиков коробки передач и самого гидротрансформатора. При появлении неисправностей блок выдает сообщение на бортовой компьютер. Если же проблема серьезная, гидротрансформатор будет заблокирован. А это приводит к отключению двигателя при изменении режима работы коробки-автомата. Поскольку большинство проблем вызывают механические повреждения, то компьютерная диагностика или сообщение на дисплее системы управления появится не всегда. Необходима визуальная и тактильная проверка.
На сегодня главная задача инженеров-конструкторов – повышение надежности компьютерного управления гидротрансформаторами. Это должно привести к снижению процента поломок трансмиссии в дизельных моторах, где крутящий момент выше по сравнению с бензиновыми или возобновляемыми аналогами.
| Компонент гидротрансформатора | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Насос (турбина) | Перекачивает рабочую жидкость (ATF) из картера в турбину. | Снижение давления ATF, пробуксовки, рывки при переключениях, шум, вибрации. |

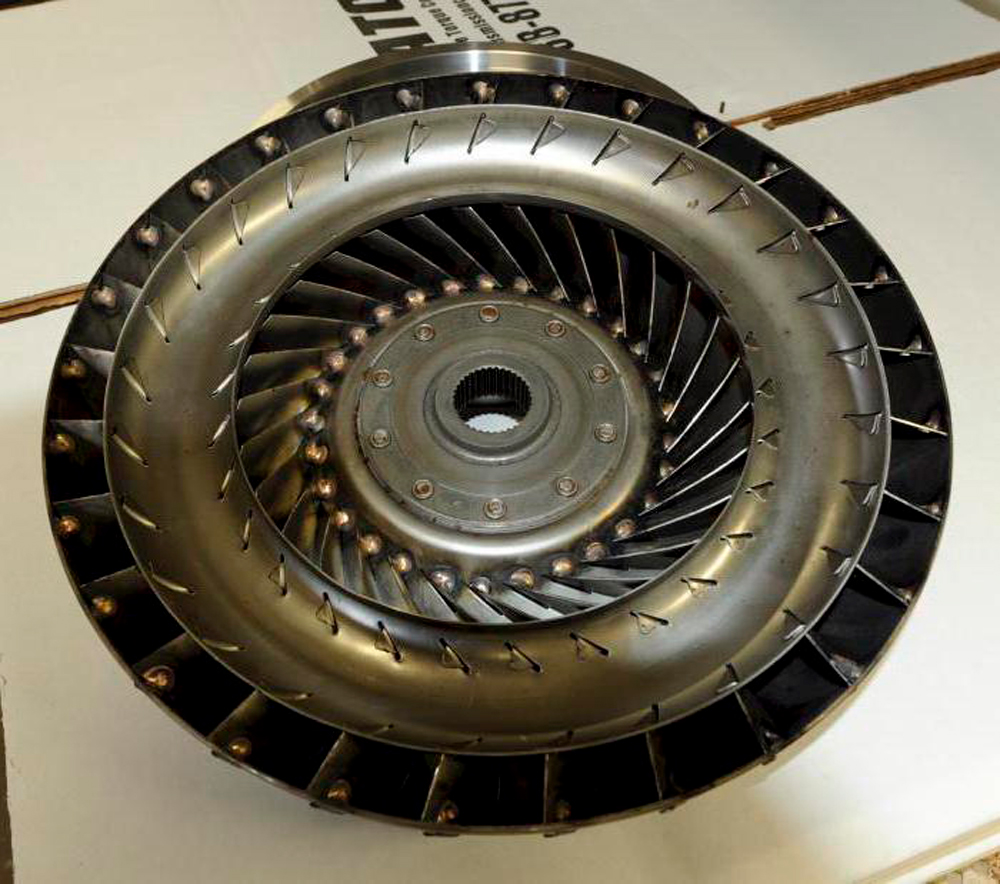

| Турбина | Преобразует кинетическую энергию жидкости в крутящий момент на выходном валу. | Пробуксовки, снижение мощности, повышенный нагрев ATF. |
| Статор (реактор) | Увеличивает крутящий момент, передаваемый от насоса к турбине, изменяя направление потока ATF. | Вибрации, шум, снижение эффективности работы гидротрансформатора. |
| Лопасти насоса, турбины, статора | Обеспечивают эффективное преобразование энергии жидкости. | Износ, деформация, поломки, приводящие к снижению эффективности и повышенному износу. |
| Уплотнения | Предотвращают утечки ATF. | Утечки ATF, снижение уровня ATF, появление пятен под автомобилем. |
| Муфта блокировки гидротрансформатора (если есть) | Обеспечивает жесткое соединение между насосом и турбиной на высоких передачах, повышая эффективность. | Пробуксовки на высоких передачах, повышенный расход топлива, шум. |
Интересные факты
Вот несколько интересных фактов о гидротрансформаторе автоматической коробки передач (АКПП):
Читайте также:
-
Принцип работы: Гидротрансформатор использует жидкость для передачи крутящего момента от двигателя к трансмиссии. Он состоит из трех основных компонентов: насоса, турбины и статора. Когда двигатель вращает насос, жидкость передается к турбине, которая приводит в движение трансмиссию. Это позволяет плавно изменять скорость и крутящий момент без механических переключений.
-
Увеличение эффективности: Гидротрансформаторы могут значительно повысить эффективность работы двигателя. Современные модели часто оснащены блокировкой гидротрансформатора, что позволяет избежать потерь мощности при высоких скоростях. Это улучшает топливную экономичность и снижает выбросы.
-
Историческое значение: Гидротрансформатор был изобретен в 1930-х годах и стал революцией в автомобильной индустрии. Он позволил создать более плавные и комфортные трансмиссии, что сделало автомобили более доступными и удобными для массового потребления. С тех пор гидротрансформаторы стали стандартом для большинства автоматических трансмиссий.
Пирамида изнашиваемости
Износ деталей гидротрансформатора можно представить в виде пирамиды, где поломка одного уровня вызывает проблемы на других. Исключение составляет вершина, которая выходит из строя редко. Чаще всего страдает один из нижележащих уровней. На самом низком уровне по степени вредности находится фрикционная накладка поршня блокировки механизма. Без этой детали трансформатор продолжит работать, но эксплуатация с изношенным фрикционом приведет к серьезным последствиям. Владелец заметит увеличение расхода топлива, а затем возникнут следующие проблемы:
- Ускоренное сгорание ступиц плиты из-за загрязнения фрикционом.
- Перегрев трансмиссии из-за изношенной муфты гидротрансформатора.
- Вибрации и повреждение соседних узлов, связанных с муфтой.
При первых признаках пробуксовки или необычного поведения трансформатора следует немедленно обратиться в сервисный центр. Каждый день задержки в ремонте увеличивает стоимость, как штраф за просрочку платежа. На первый взгляд, это небольшая сумма, но за месяц она может значительно возрасти.
Если проблема затянется и потребует замены сальников, уплотнителей и шайб, общая стоимость ремонта может стать астрономической.
Стоит ли покупать новый гидротрансформатор вместо старого
Гидротрансформатор, как и этот текст, – вещь уникальная. Случаев удачной находки этой детали для конкретной коробки передач практически нет. А значит, придется покупать всю коробку.
Но лучше не затягивать до критического момента, а начать ремонт сразу после выявления проблемы. И тогда удастся получить дисконт за счет оперативного устранения неисправности. А для сдачи в ремонт достаточно заехать на ближайшую СТО и сообщить о проблеме. А мастера сделают все остальное.
Советы по обслуживанию и уходу за гидротрансформатором
Гидротрансформатор является важной частью автоматической коробки передач (АКПП), и его правильное обслуживание может значительно продлить срок службы трансмиссии в целом. Вот несколько советов, которые помогут вам ухаживать за гидротрансформатором и предотвратить возможные проблемы.
Регулярная замена трансмиссионной жидкости. Одним из ключевых аспектов обслуживания гидротрансформатора является регулярная замена трансмиссионной жидкости. Загрязненная или стареющая жидкость может привести к перегреву и повреждению компонентов трансмиссии. Рекомендуется следовать рекомендациям производителя автомобиля по интервалам замены жидкости, а также проверять уровень и состояние жидкости на регулярной основе.
-
Читайте также:
Проверка на наличие утечек. Утечки трансмиссионной жидкости могут негативно сказаться на работе гидротрансформатора. Регулярно проверяйте под автомобилем наличие пятен жидкости и следите за уровнем трансмиссионной жидкости. Если вы заметили утечку, немедленно обратитесь к специалисту для диагностики и устранения проблемы.
Своевременная диагностика и ремонт. Если вы заметили необычные звуки, вибрации или проблемы с переключением передач, это может быть признаком неисправности гидротрансформатора. Не откладывайте визит к механику, так как ранняя диагностика может предотвратить более серьезные повреждения и дорогостоящий ремонт.
Избегайте перегрева. Перегрев трансмиссии может привести к повреждению гидротрансформатора. Следите за температурой трансмиссионной жидкости, особенно в жаркую погоду или при буксировке тяжелых грузов. Убедитесь, что радиатор и охлаждающая система работают эффективно, и при необходимости очищайте их от загрязнений.
Используйте качественные запчасти. Если вам необходимо заменить какие-либо компоненты гидротрансформатора или трансмиссии, выбирайте только качественные запчасти от проверенных производителей. Это поможет избежать проблем с совместимостью и надежностью работы системы.
Обращение к профессионалам. Обслуживание и ремонт гидротрансформатора требуют специальных знаний и навыков. Если у вас нет достаточного опыта, лучше доверить эту работу профессионалам. Квалифицированный механик сможет не только выполнить необходимые процедуры, но и дать рекомендации по дальнейшему обслуживанию вашего автомобиля.
Следуя этим советам, вы сможете обеспечить надежную работу гидротрансформатора и продлить срок службы вашей автоматической коробки передач. Помните, что профилактика всегда дешевле, чем ремонт, и регулярное обслуживание поможет избежать серьезных проблем в будущем.
Вопрос-ответ
Можно ли ездить с неисправным гидротрансформатором?
С неисправным гидротрансформатором автомобиль все еще может ездить до некоторых пор. Но стоит также учитывать, что такой ГТР оказывает негативное влияние и на всю остальную трансмиссию. В частности, проблем добавляют продукты износа блокировки, о которой мы только что говорили.
Что является самым главным недостатком гидротрансформатора?
Преимущества и недостатки гидротрансформатора. Что же касается недостатков, здесь можно отметить низкий КПД и плохую динамику автомобиля. Большая часть мощности и времени тратится на разгон потока жидкости.
Как работает гидротрансформатор в автоматической коробке передач?
Принцип работы гидротрансформатора в АКПП. Взаимное вращение насосного и турбинного колес сообщает трансмиссионной жидкости энергию, передавая частицы жидкости от насосного колеса к турбинному, заставляя его вращаться. Жидкость попадает на выходной вал и также вращается.
Советы
СОВЕТ №1
Регулярно проверяйте уровень и состояние трансмиссионной жидкости. Это поможет избежать перегрева и износа гидротрансформатора, что может привести к серьезным поломкам.
СОВЕТ №2
Обратите внимание на признаки неисправности, такие как рывки при переключении передач или необычные звуки. Раннее выявление проблем может сэкономить вам время и деньги на ремонте.
СОВЕТ №3
Не игнорируйте рекомендации производителя по обслуживанию АКПП. Соблюдение графика замены жидкости и фильтров поможет продлить срок службы гидротрансформатора и всей трансмиссии.
