Предохранитель прикуривателя ауди а6 с5 где находится

1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ. Расшифровка блока предохранителей Ауди А6 С5

Дополнительные места расположения предохранителей и реле

A Не используется B Не используется C Предохранитель дополнительного нагревателя 2 — S143 Предохранитель гидравлического насоса (усилитель тормозов) — S279 Предохранитель топливного насоса — S81 (RS6 с левым рулем) D Предохранитель дополнительного нагревателя — S109 Предохранитель топливного насоса — S81 (RS6 с правым рулем) . 8-ми разъемный монтажный блок

Блок расположен по середине, ниже приведена его схема.

Центральное распределительное устройство с блоком реле

13-ти разъемный монтажный блок

Монтажный блок в водоотводящем коробе

Audi A6 C5 предохранители и реле

В нашей статье представлена информация о блоках реле и предохранителях Ауди A6 C5. Второе поколение Audi A6 выпускалось в кузовах седан и универсал (Avant) в 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году и обозначалась серия как С5.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

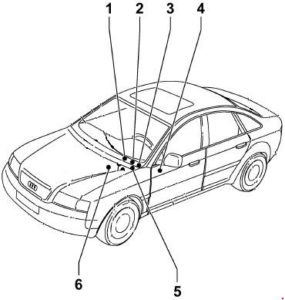

Места расположения блоков предохранителей в ауди а6 с5

1. 3-х разъемный монтажный блок
2. 8-ми разъемный монтажный блок
3. Центральное распределительное устройство с блоком реле
4. Основной блок предохранителей
5. 13-ти разъемный монтажный блок
6. Монтажный блок в водоотводящем коробе

Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание.

3-х разъемный монтажный блок

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

8-ми разъемный монтажный блок

p, blockquote 9,0,0,0,0 —>

Данный блок реле располагается за центральным распределительным устройством. Вот его схема.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Центральное распределительное устройство

p, blockquote 13,0,0,0,0 —>

схема

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Основной блок предохранителей

Располагается с левого торца приборной панели под защитной крышкой.

p, blockquote 16,1,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

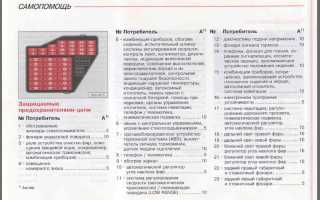

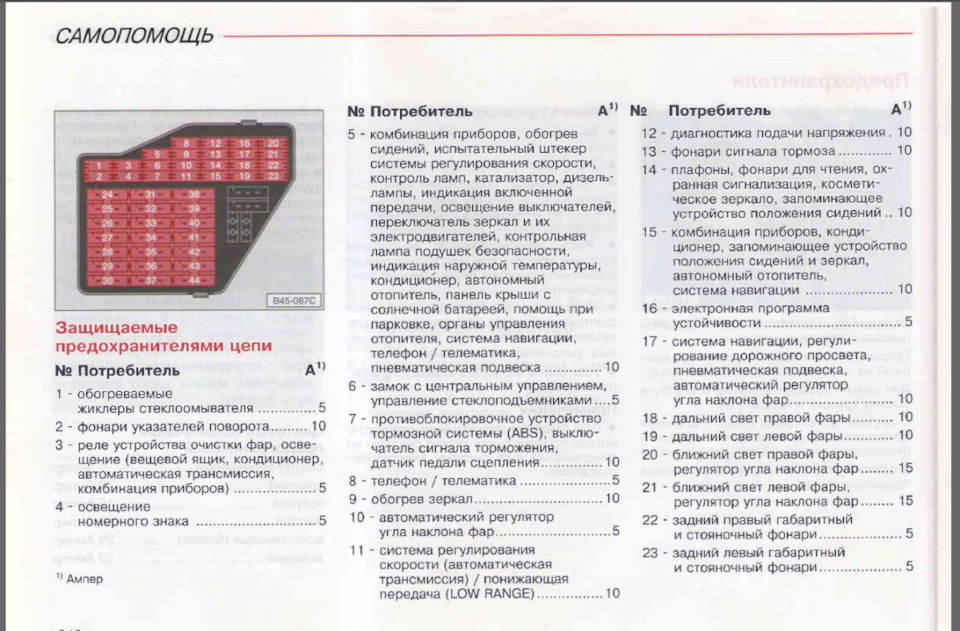

Сверяйте описание схемы с таблицей на обратной стороне крышки.

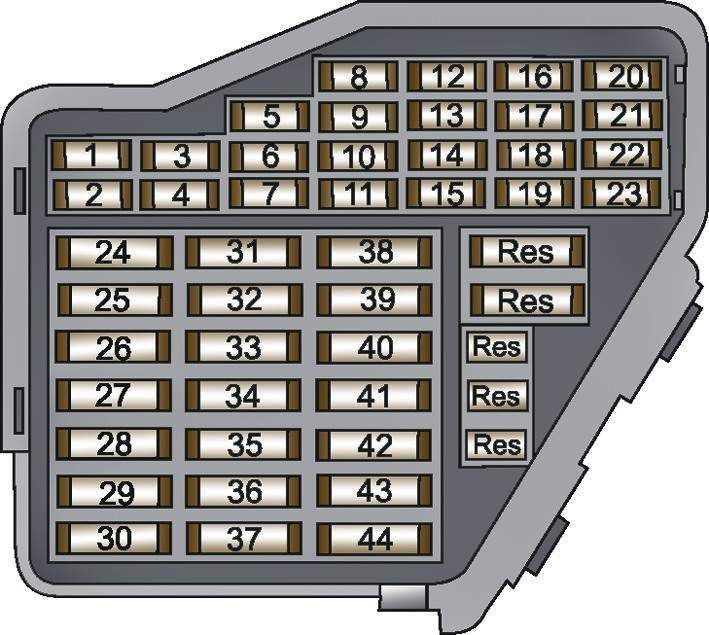

p, blockquote 18,0,0,0,0 —> схема блока предохранителей а6 с5

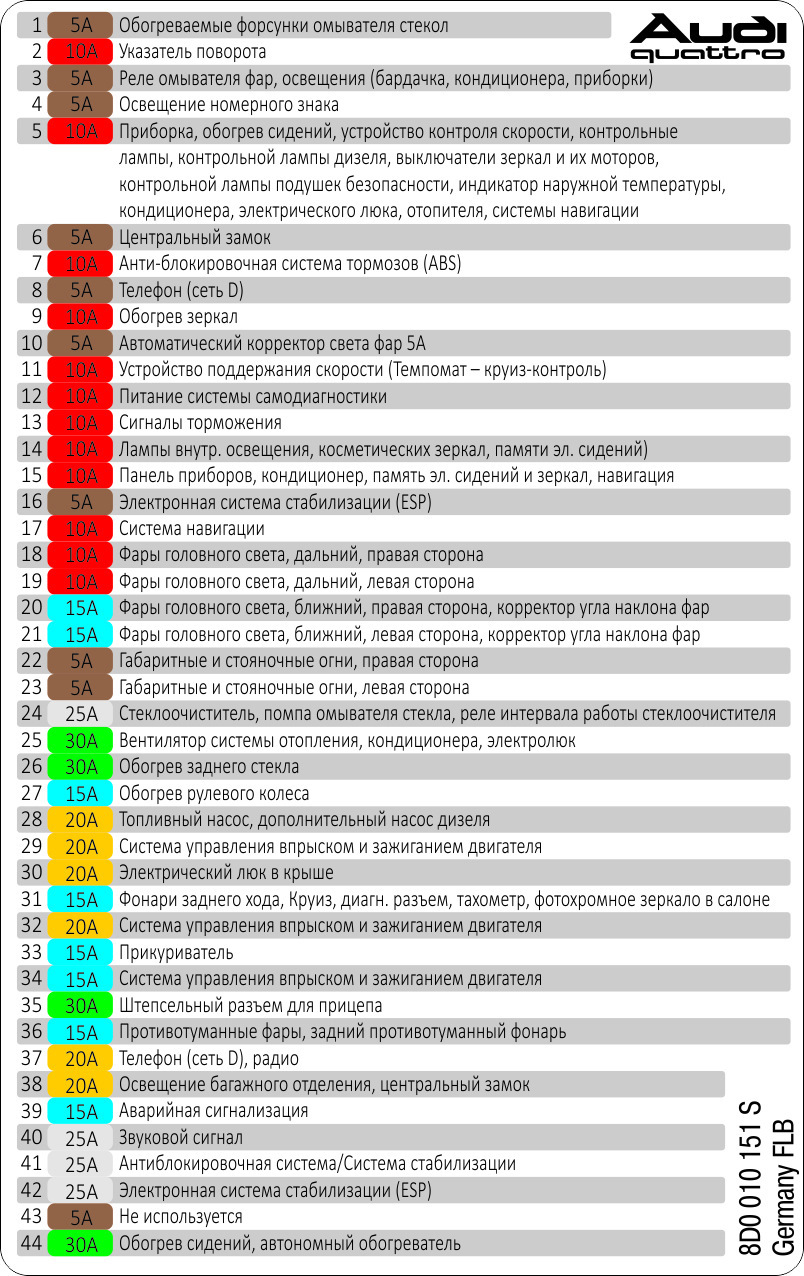

Описание схемы

p, blockquote 19,0,0,0,0 —>

За прикуриватель отвечает предохранитель номер 33 на 15А.

13-ти разъемный монтажный блок

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

Монтажный блок в водоотводящем коробе

p, blockquote 25,0,0,0,0 —>

Таблица с описанием

p, blockquote 26,0,0,0,0 —>

Отдельные предохранители: Автомобили с левым рулем: – Вспомогательный нагреватель – S62 (с 2001 года) Автомобили с правым рулем: – Вспомогательный нагреватель – S62 (с 2001 года) – Предохранитель насоса охлаждения топлива – S262 – Предохранитель -1- (15) – S199 (автоматическая коробка передач 01J) – Предохранитель блока управления вентилятора радиатора – S142 (Allroad)

p, blockquote 27,0,0,0,0 —>

Дополнительная информация

Остались вопросы? Посмотрите данное видео, что бы стало понятно где именно данные блоки и реле располагаются.

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

У нас на канале так же есть видео по данной теме.

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Электросхема ауди а6 с5

Нужно больше информации о всей электро схеме автомобиля audi a6 c5 – бесплатно скачайте книгу.

Где находится блок предохранителей в Audi A6 S5

Автор: Кулибин 17.10.2020 Время прочтения: 7 минут 19 059 просмотров Комментариев пока нет

Места расположения блоков предохранителей в ауди а6 с5

На рисунке нанесены места, где смонтированы блоки . Расположение одинаково для авто данной марки. Если нужно найти реле стартера на Ауди А6 98 года или усилитель тормозов, то их расположение одинаково, за исключением RS6 и Allroad.

Цифра соответствует обозначению на приведенном рисунке.

• блок с тремя разъемами (1)
• восьмиразъемный (2)
• распределительное устройство, реле важных систем (3)
• предохранители (4)
• монтажный тринадцатиразъемный (5)
• в водоотводящем коробе (6).

Чтобы легко находить и заменять вышедшие их строя устройства, а внутренней поверхности крышек корпусов нанесены схематические изображения каждого с соответствующей маркировкой и распиновкой.

Следить за состоянием предохранителей под силу любому автовладельцу. Для этого не требуются навыки монтажа, главное – делать все по правилам и соблюдать меры предосторожности.

• внутри авто со стороны салона
• на торпеде
• под капотом справа (для стандартного расположения руля).

3х разъемный монтажный блок

Размещен слева, на стороне водителя.

На рисунке отображены все предохранительные устройства этого блока.

Реле размещены по два, каждая пара обозначается одной цифрой:

• мощности нагрева и усилителя тормозов (1)
• солнечной батареи и печки (2).

Под цифрой 3 – реле, рассчитанное на повышенный нагрев.

Слоты А и В пустуют.

Буквой С обозначаются три предохранителя:

• дополнительного обогрева
• гидравлический насос тормозной системы, усилителя
• насоса подкачки топлива (для леворульных RS6).

Предохранители дополнительного нагревательного прибора и топливного насоса для праворульных RS6 обозначаются буквой D.

8-ми разъемный монтажный блок

Защитные устройства, основную часть которых составляют реле. Его можно найти за центральным распределительным устройством.

Реле, контролирующие клапаны различных систем:

• электромагнитные ABS/ESP (1)
• запорные охладительной системы (8).

• радиаторные (2, 3)
• их включение – отдельное реле (4).

Когда авто останавливается и мотор выключается, производится прогон охладителя по контуру – реле (3) расположено на одной позиции с радиаторным вентилятором.

На остальных слотах расположены реле нескольких систем и функций, среди которых:

• компрессор пневматической подвески для машин класса Allroad (6)
• гидравлического насоса (7).

Установлено также несколько предохранителей:

• регулирование водительского кресла (14)
• розетки на 12 В (15)
• предохранители стеклоподъемников ауди а6 с5 – для первого ряда сидений и салона (16,17)
• ABS (18)
• радиаторного вентилятора и системы управления им (19, 20)
• водительского места, (радиаторного вентилятора в модификации Allroad) (21)
• пневмоподвески (22)
• системы автоматической регулировки пассажира первого ряда (24).

Слот 5 не задействован.

Центральное распределительное устройство

Согласно рисунку, представлены следующие реле:

• автомобильного гудка (1)
• коммутационное разгрузки (2)
• гидронасоса (на аллроад) (3)
• устройства для очистки стекол (5, 6).

Позицию 4 занимают:

• для движков, требующих бензин – реле бензонасоса
• если дизель – реле, управляющее свечами зажигания.

Кроме перечисленного, представлен ряд предохранителей следующих систем и функций:

• регулировка руля (А)
• шторка заднего стекла(В)
• управление охранной системой (С).

В позиции С могут находиться предохранители, соответствующие комплектации и предназначению машины:

• S204
• аварийного выхода на авто спецназначения
• системы управления рулевой колонки с дополнительными функциями.

Основной блок предохранителей

На audi a6 c5 предохранители главного блока расположены на торпеде слева, на торце. У блока крышка, с обратной стороны которой нанесен список защитных устройств, входящих в его состав.

Система света автомобиля

• поворотные огни, 10А (2)
• основой свет и система очищения фар, 5А (3)
• подсветка номера авто, 5А (4)
• контроль качества работы фар, 5А (10)
• внутреннее освещение, светильники в салоне, 10А (14); также зеркала с козырьками от солнца, предупредительная сигнализация, сиденья с памятью
• дальняки, по 10А (18, 19)
• ближний свет с регуляторами наклона на каждой фаре, 10-15А (20, 21)
• габаритная сигнализация и стояночные фонари, по 5А (22, 23)
• световые сигналы заднего хода, работающие на одной сети с круиз-контролем, КПП-автоматом и зеркалом заднего вида с затемнением, 15А (31)
• противотуманки спереди и сзади, 15А (36)
• подсветка багажника с общим блокиратором замков, 20А (38)
• аварийка 15А (39).

Остекление и обзор

• омыватели под дворниками лобового стекла с подогревом (1)
• наружные зеркала с подогревом (1)
• зеркала подогреваемые 10А, (9)
• стеклоочистители с реле интервалов времени и помпами системы очищения, 25А (24)
• подогрев стекла заднего окна, 30А (26).

В позиции 5 установлен предохранитель 10А, отвечающий за:

• комфортную температуру сидений

• • катализатор
  • система включения моторчиков наружных зеркал
  • система безопасности — подушки
  • контрольная лампа
  • наружные датчики температуры
  • кондиционер
  • навигация
  • система проверки работы осветительной системы
  • выключатели с подсветкой
  • стационарная отопительная система автомобиля
  • люк, шторка стекла заднего обзора.

  Система одномоментной блокировки замков авто защищена предохранителем в 5А, который можно найти в блоке предохранителей audi a6 c5 на позиции 6.

  Системы авто, участвующие в движении:

  • ABS, стоп-сигнал, педальное переключение сцепления, , 10А, (7)
  • Подача электроэнергии к системе автоматической диагностики авто, 10А (12)
  • за стоп-сигналы отвечает также предохранитель 10А (13)
  • стабилизация, 5А, (16)
  • бензо- или дизельный насос, 20А (28)
  • системы, управляемые электроникой и работающие на двигатель, 20/30А (29)
  • управление двигателем, электроника 20А (32)
  • электроника мотора, 15А (34)
  • обеспечение электричеством прицепа, 30А (35)
  • антиблокировочная (АБС) и стабилизация, управляемая электроникой, 25А (41)
  • электронная стабилизация, 25А (42)
  • гудки, другие сигналы, 25А (40).

  Навигация

  • Телефония, 5А (8)
  • навигационный контроль при АКПП Мультитроник, 10А, (11)
  • навигационная система в комбинации приборов, за который отвечает предохранитель 10А (15)
  • система навигации, 10А (17)
  • телефонная связь, радио, 20А (37)
  • контакты S, 5А (43).

  Предохранители систем, отвечающих за комфорт

  • в системах воздухоотвода, кондиционирования, встроенной отопительной системе – вентиляторы и люк, 30А (25)
  • теплый руль, 15А (27)
  • панель люка крыши, 20А (30)
  • предохранитель прикуривателя ауди а6 с5, 15А (33)
  • комфортная температура сидений, 30А (44).

  13-ти разъемный монтажный блок

  Блок включает в себя реле ауди а6 с5, устройства управления и контроля, предохранители, – по одному или группами устройств, работающих от одного отрезка сети. Состав устройств зависит от модели и назначения автомобиля.

  • Звук (1)
  • активизация генератора, контроль охранной сигнализации (для такси), световые эффекты и охранные системы для специальных машин (2)
  • система генерации дополнительной энергии от солнечного света, системы охраны для автомобилей, используемых для перевозки пассажиров и для спецзадач, сирена для авто полиции, сигналы дальним светом на специальных автомобилях (3)
  • блокировка стартера, световые сигналы при движении задним ходом (4)
  • магнитная муфта и отопитель (5)
  • противотуманки, на автомобилях на дизеле – топливный насос (6).

  Блоки управления следующих систем:

  • рулевое колесо с несколькими функциями (7, 8)
  • контроль ламп (9, 10)
  • складывание зеркал (11, 12)
  • Servotronic (13)

  Предохранители систем и функций:

  • таксометр, Е-S201 (для авто, задействованных в полиции), реле гидравлического насоса (для модификации Allroad) (14)
  • противоугонная сигнализация для таксомоторов, для полицейских авто – В-S202 (16)
  • таксометр и противоугонная сигнализация для такси, С-S203для машин, задействованных в полиции, рация для авто спецназначения, противотуманные фары для модификаций, созданных для Канады (17)
  • реле накопителя солнечной энергии, световых сигналов для полицейских авто, подключения генератора на машинах спецназначения, противоугонные системы для такси (18).

  На всех Ауди А6 одинаково расположено реле стартера ауди а6 с5, — там, где находится гудок и противоугонная система. Это блок с 13 разъемами.

  Монтажный блок в водоотводящем коробе

  1 слот

  • воздушного насоса системы вентиляции (1)
  • добавочного насоса охладительной системы в моделях Allroad – для прогона охладителя после полной остановки авто (1b).

  Слот 1а используется в модификациях Allroad – устанавливается устройство, контролирующее работу вентилятора в радиаторе.

  Слот 2

  Реле, регулирующее работу насоса воздухоотвода.

  Слот 3

  • в моторах, потребляющих бензин – реле питания управляющего блока системы Motronic
  • на дизельных моторах устанавливается реле регулировки непосредственного впрыска
  • атиблокировочная система (работающая в паре с АКПП).

  Слот 4

  • Реле охладительного контура для топлива.
  • Для RS6 – реле прогона охладителя при уже выключенном двигателе.

  Слот 4а

  Слот 5

  • Защитное устройство электроники мотора.
  • На модификациях Allroad – предохранитель электронной системы двигателя.

  Слот 6

  • Не используется в леворульных машинах.
  • В праворульных авто с V-образными двигателями на дизеле и двигателями с 4 цилиндрами устанавливается защита системы накаливания свечей.
  • Модификация Алроад – радиаторный вентилятор.

  Слот 7

  Защита от скачков напряжения следующих систем:

  • V-двигатели а дизеле – система накала свечей
  • моторы с бензиновым топливом – воздушный насос.
  • Установленная дополнительная печка.

  В праворульных авто этот слот пустой.

  Слот 8

  Доустановленный отопительый прибор.

  Слот 9

  • свечи накала V-двигателей на дизеле и четырехцилиндровых
  • радиаторный вентилятор на модификациях Allroad
  • насос охладителя на RS6.

  На праворульных авто слот пустой.

  Слот 10

  Защитные устройства систем:

  • перекачивание охладителя системы подачи топлива
  • S199 на авто с АКПП
  • радиаторный вентилятор на модификациях Allroad

  Не используется на праворульных авто.

  Признаки неисправности предохранителей на Audi А6 С5

  • При осмотре блока работающей машины модули искрят.
  • Появляется запах плавящейся пластмассы.
  • Активизируется индикатор на торпеде и сигналит о неисправности в салоне, моторном отсеке.
  • Не работает оборудование.

  Причины выхода из строя предохранителей

  Частой причиной является несоблюдение сроков проведения технического осмотра авто. Это приводит к нестабильности работы оборудования машины.

  Могут быть и другие причины:

  • установка при ремонте аналогов оригинальных запчастей
  • ошибки при установке запчастей
  • повреждения самого блока предохранителей
  • короткое замыкание в сети авто
  • повреждения изоляции электросети
  • разболтанные контакты, их окисление, конденсат во внутренних системах, окисление контактов.

  Замена предохранителей на Audi А6 С5

  Крышка блока плотно закрыта, ее открывают отверткой – требуется слегка нажать.

  Предохранители а6 с5 перечислены на крышке на внутренней стороне. Несколько штук устанавливают на дополнительном креплении под описываемым блоком.

  Предохранители ауди а6 с5 прогрева двигателя перед запуском на машинах с дизельными моторами расположены в блоке Е, который находится слева, под ветровым стеклом.

  Перегорание предохранителя происходит, когда проводник между контактами поврежден. Для замены понадобится пинцет – чтобы вынуть испорченный и вставить новый.

  Предварительно необходимо обесточить электросистему – отсоединить клеммы от аккумулятора. Все работы с проводкой проводятся при выключенном зажигании, желательно в ремонтной зоне с активизированным стояночным тормозом. Можно также зафиксировать позицию машины башмаками.

  Новый предохранитель по параметрам должен быть идентичен предыдущему. Особенно нужно контролировать соответствие по току. Величина написана на предохранителе. Определить правильное устройство можно также по цвету – каждый соответствует определенному току.

  На место перегоревшего нельзя ставить проволоку – это повредит электросистему автомобиля. Если определенный предохранитель перегорает слишком быстро, следует проверить часть цепи, за которую он отвечает.

  При демонтаже крышки сбоку торпеды необходимо отвинтить 2 болта.

  Для работы с блоком в моторном отсеке, нужно:

  • заглушить мотор
  • открыть капот (справа — блок реле)
  • отщелкнуть крышку и поменять испорченный на исправный того же цвета.
  • плотно закрыть.

  Рекомендации по техническому обслуживанию предохранителей

  Основная рекомендация – не пренебрегать регулярными техническими осмотрами, с учетом ресурса оригинального предохранителя (80 тысяч км).

  Предохранители лучше покупать заранее и всегда иметь полный комплект разноцветных устройств, подобранных в соответствии со схемой предохранителей ауди а6 с5.

  Можно обратить внимание на керамические предохранители. У них удобная конструкция – проводок, по состоянию которого определяется исправность, видно без демонтажа, прямо в блоке. Плюс керамические устройства не плавятся даже при повреждении предохранителя.

  Если мало опыта, не помешает совет специалиста – работника СТО, автомагазина. Опытный специалист определит, почему перестала работать магнитола или другое оборудование.

  При влажной погоде необходима регулярная проверка монтажного блока. Важно не допускать появления конденсата и скопления влаги. Поэтому в сырое время года рекомендуется подсушивать блок воздухом.

  Желательно покупать запчасти и расходники в сертифицированных точках продаж, дилерских центрах и других официальных местах продаж комплектующих Ауди.

  Блок предохранителей Audi A6 C5

  Рассмотрены автомобили Audi A6 и Audi A6 Avant 1997,1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

  Для исключения повреждений от ко­ротких замыканий и перегрузок соеди­нительных проводов и потребителей электроэнергии, электрические цепи Ауди А6 защищены плавкими предохранителя­ми. Используются предохранители с «ножевыми» контактами. Перед заменой предохранителя не­обходимо отключить соответствующую нагрузку и выключить зажигание. Плавкие предохранители размещены в блоке предохранителей Ауди А6, расположен­ном с левой стороны панели приборов

  Откройте крышку, для этого вставьте отвертку плоской стороной книзу в про­резь и нажмите на крышку

  Перечень задействованных предохрани­телей находится на внутренней стороне крышки ящика предохранителей.

  Дополнительные предохранители находятся на блоке реле, а также на дополнительном держателе реле под блоком реле.

  У дизельного двигателя TDI, пре­дохранитель устройства предвари­тельного прогрева находятся в так на­зываемом “блоке Е” слева за пере­городкой моторного отсека, под вет­ровым стеклом.

  Если предохранитель перегорел, зна­чит, проводник, соединяющий контакты предохранителя, разорван

  Для того чтобы снять предохрани­тель, воспользуйтесь пинцетом для из­влечения предохранителя из разъема
