8. Замена 219 реле

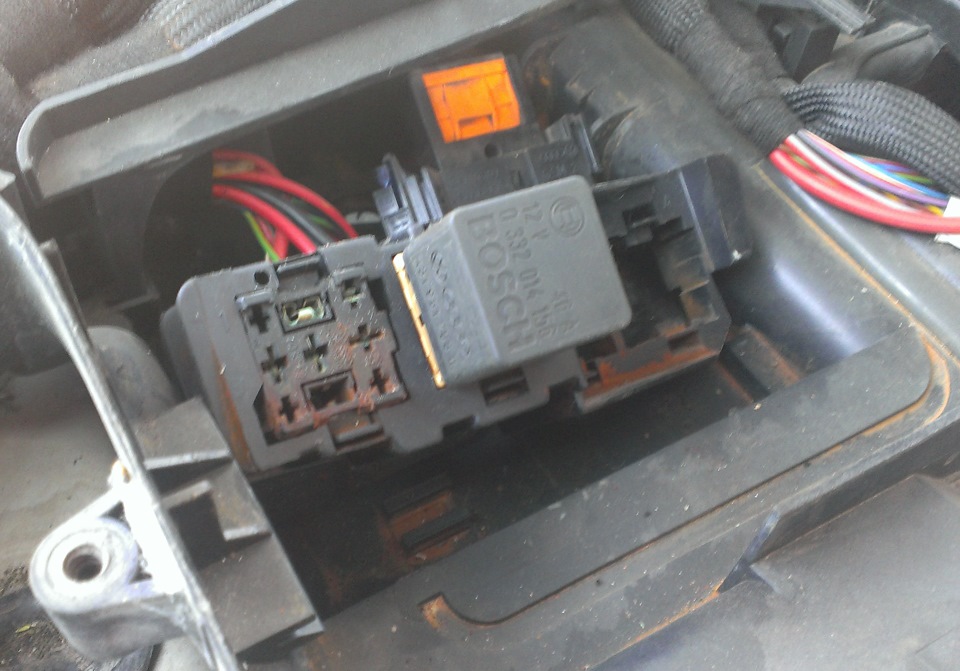

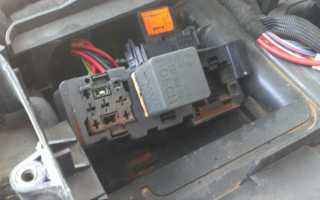

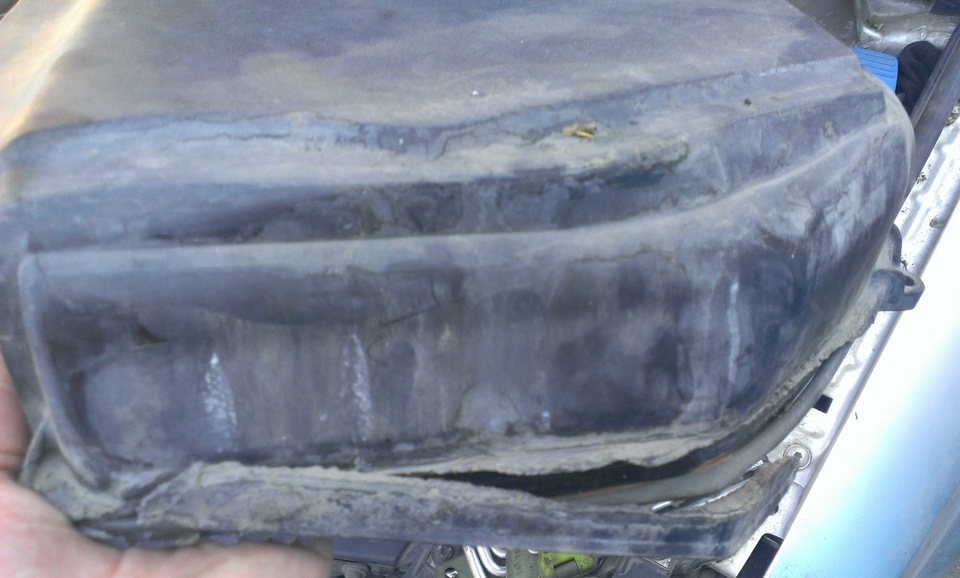

Не надо быть семи пядей во лбу, чтобы понять — воды здесь побывало немало. Кстати реле Бош, которое на фото, поставили мы, найдя в закромах такое. Стояло жигулевское светлое .

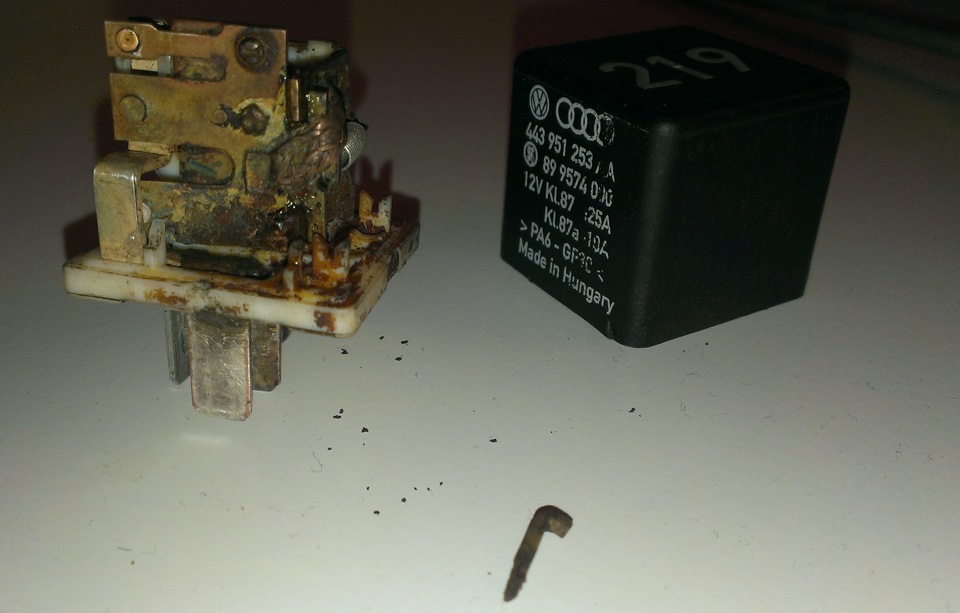

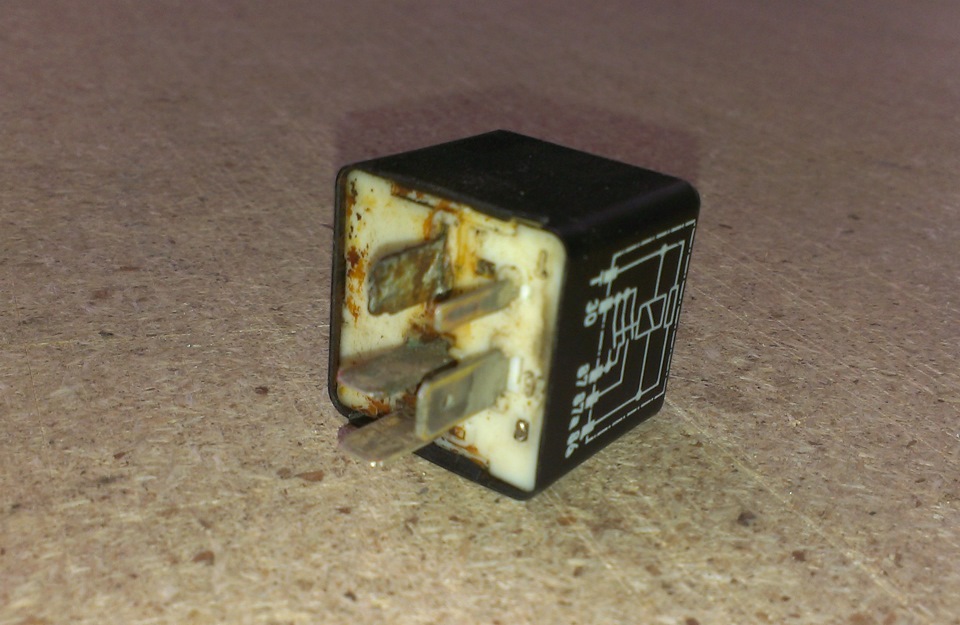

А вот и виновник всех бед, 219 реле под номером 443 951 253 AA.
В общем отделался, что называется, легким испугом) Всем удачи, берегите свои автомобили и следите за ними.
Белорусский Audi Клуб
Dim4ela Любитель Сообщений: 133 Зарегистрирован: 22 июл 2014, 16:43 Темы: 6 Авто: Ауди а4В5, Avant 1.9 tdi 81 kwt AVG VIN: wavzzz8dzyao56556 Имя: Дмитрий Статус: Не в сети
Что за реле и где оно установленно 30-j317
Сообщение Dim4ela » 17 сен 2014, 16:57
DIA Аццкий поломастер Сообщений: 9290 Зарегистрирован: 27 июн 2009, 13:35 Темы: 13 Авто: Кузнечик корчваген. 1.9 TDI ALH. Имя: Игорь. Откуда: Минск. Статус: Не в сети
Читайте также:
Что за реле и где оно установленно 30-j317
Сообщение DIA » 17 сен 2014, 17:59
Dim4ela Любитель Сообщений: 133 Зарегистрирован: 22 июл 2014, 16:43 Темы: 6 Авто: Ауди а4В5, Avant 1.9 tdi 81 kwt AVG VIN: wavzzz8dzyao56556 Имя: Дмитрий Статус: Не в сети
Сообщение Dim4ela » 18 сен 2014, 09:17
Dim4ela Любитель Сообщений: 133 Зарегистрирован: 22 июл 2014, 16:43 Темы: 6 Авто: Ауди а4В5, Avant 1.9 tdi 81 kwt AVG VIN: wavzzz8dzyao56556 Имя: Дмитрий Статус: Не в сети
Сообщение Dim4ela » 22 сен 2014, 11:30
DIA Аццкий поломастер Сообщений: 9290 Зарегистрирован: 27 июн 2009, 13:35 Темы: 13 Авто: Кузнечик корчваген. 1.9 TDI ALH. Имя: Игорь. Откуда: Минск. Статус: Не в сети
Предохранители и реле Ауди А4 B6
Схема расположения предохранителей в блоке.
(10А) Система кондиционирования
(5A) Лампы подсветки пространства для ног, лампа подсветки вещевого ящика
-
Читайте также:
(5A) Обогреватели форсунок омывателя лобового стекла
(5A) Блок управления электродвигателем вентилятора системы охлаждения
(10A) Система управления АКПП, датчик давления/температуры моторного масла, подогрев задних сидений, навигационная система, привод солнцезащитной шторки заднего стекла, телефон/телематика
(5А) Система кондиционирования
(10А) Антиблокировочная система тормозов, выключатель стоп-сигналов (датчик положения педали тормоза), концевой выключатель (датчик положения) педали сцепления
(10A) Вакуумный насос усилителя тормозов (если установлен)
(10А) Корректор фар
(10A) Автоматическая коробка передач — 2001
(10A) Диагностический разъем
-
Читайте также:
(10А) Блок управления электрооборудованием рулевой колонки
(10A) Комбинация приборов, навигационная система
(5A) Система дистанционного управления воротами гаража
(10А) Система парковки
(15А) Противотуманные фары, противотуманные фонари
(15A) Правая фара –ближний свет, корректор фар
(15A) Левая фара – ближний свет, корректор фар
(15A) Блок управления функциями двери (левый передний), блок управления функциями двери (левый задний)(—2001)
(15A) Блок управления функциями двери (правый передний), блок управления функциями двери (правый задний) (—>2001)
-
Читайте также:
(20А/30А) Многофункциональный блок управления 2-дополнительное оборудование
(30А) Электродвигатель вентилятора кондиционера/отопителя
(30A) Обогреватель заднего стекла
(30А) Блок управления электрооборудованием прицепа
(20А) Топливный насос/подкачивающий топливный насос
(20A) Система управления двигателем — бензин
(15A) Внутреннее зеркало заднего вида с автозатемнением, система управления АКПП, диагностический разъем, система управления двигателем, фонари заднего хода
(20A) Система управления двигателем — бензин
(15A) Система управления двигателем — бензин
(30A) Разъем подключения дополнительного оборудования
(30A) Многофункциональный блок управления 1, очиститель/омыватель лобового стекла
(20A/25A) Многофункциональный блок управления 1, омыватели фар
(15A/30A) Противоугонная система, привод открывания крышки багажника/задней двери, многофункциональный блок управления 2-дополнительное оборудование
Предохранители и реле Ауди А4 (B7)
Предохранители и реле у Ауди А4 (B7) 2004, 2005, 2006 и 2007годов выпуска располагаются в салоне и подкапотном пространстве автомобиля. Предохранители Ауди А4 (B7) защищают электрические устройства и цепи от коротких замыканий и перепадов напряжений. Реле Ауди А4 (B7) предназначены для обеспечения правильной работы электроприборов и оборудования автомобиля.
Обратите внимание, что вся информация указанная ниже носит исключительно справочный характер. Точное расположение предохранителей для данного автомобиля указано на защитной крышке или в книге по ремонту и эксплуатации, которая прилагалась в комплектации.
Блок предохранителей №1 Ауди A4 (B7)
Блок предохранителей №1 Ауди А4 (B7)
Блок предохранителей №1 на схеме располагается в салоне автомобиля с левой стороны панели приборов. Для доступа к предохранителям необходимо открыть защитную крышку с помощью пластмассовой отвертки, либо других вспомогательных приспособлений.
| № | Защищаемая цепь | Ток в А |
|---|---|---|
| 1 | Управляющее устройство кондиционера | 10А |
| 2 | Фонари освещения пространства для ног | 5А |
| 3 | Подогрев распылительных сопел | 5А |
| 4 | Управляющее устройство вентилятора радиатора | 5А |
| 5 | Датчик уровня масла, многофункциональный переключатель, телефонные установки, контроль давления в шинах, подогрев задних сидений, шторка заднего стекла | 10А |
| 6 | Датчик давления, датчик качества воздуха | 5А |
| 7 | Резервный выключатель тормозного света, датчик положения педали сцепления, управляющее устройство электронной системы регулирования устойчивости автомобиля, датчик угла поворота управляемых колес, кнопка электронной системы регулирования устойчивости автомобиля | 10А |
| 8 | Телефон | 5А |
| 9 | Вакуумный насос(усилитель тормозного привода) | 15А |
| 10 | Автоматическое регулирование угла наклона фар | 10А |
| 11 | Свободный разъем | |
| 12 | Встроенная диагностика | 10А |
| 13 | Модуль рулевого колеса | 10А |
| 14 | Фонари сигнала торможения | 10А |
| 15 | Комбинация приборов, навигация | 10А |
| 16 | Управляющее устройство модулем открывания ворот гаража | 5А |
| 17 | Клиренс, система безопасной парковки, контроль давления в шинах | 10А |
| 18 | Адаптивный свет (левая сторона) | 5А |
| 19 | Противотуманный свет, задний противотуманный свет | 15А |
| 20 | Свободный разъем | |
| 21 | Свободный разъем | |
| 22 | Передние двери водителя и пассажира | 15А |
| 23 | Задние двери | 15А |
| 24 | Управляющее устройство системы обеспечения комфорта | 20А |
| 25 | Вентилятор отопителя | 30А |
| 26 | Обогрев заднего стекла | 30А |
| 27 | Управляющее устройство прицепа | 30А |
| 28 | Топливный насос | 20А |
| 29 | Свободный разъем | |
| 30 | Электропривод раздвижной крыши | 20А |
| 31 | Диагностическая разъемная розетка, электрохромное зеркало заднего вида, фары заднего хода | 15А |
| 32 | Управляющее устройство прицепа | 20А |
| 33 | Прикуриватель | 15А |
| 34 | Свободный разъем | |
| 35 | Разъемная розетка (багажник) | 20А |
| 36 | Стеклоочиститель | 30А |
| 37 | Насос стеклоомывателя и системы очистки фар | 30А |
| 38 | Управляющее устройство системы обеспечения комфорта, кнопка выключения, активный датчик, кнопка деблокировки багажника | 15А |
| 39 | Радиоприемник | 20А |
| 40 | Звуковой сигнал | 25А |
| 41 | Автономный отопитель | 30А |
| 42 | Управляющее устройство электронной системы регулирования устойчивости автомобиля | 25А |
| 43 | Управление двигателем | 15A |
| 44 | Подогрев сидений | 30А |
Глава 19 ПДД РБ. Остановка и стоянка транспортных средств
Блок реле и предохранителей №2 Ауди A4 (B7)
Блок предохранителей и реле №2 Ауди А4 (B7)
Блок реле и предохранителей №2 Audi A4 B7 располагается в салоне автомобиля в подрулевом пространстве с левой стороны по ходу движения. Для доступа к Блоку реле №2 необходимо демонтировать обшивку подрулевого пространства.
| № | Назначение реле и предохранителей |
|---|---|
| 1 | Реле топливного насоса |
| 2 | Реле усилителя рулевого управления |
| 3 | Реле двухтонального звукового сигнала |
| 4 | Реле вакуумного насоса усилителя тормозов |
| 5 | Свободный разъем |
| 6 | Реле вспомогательных систем зажигания |
| 7 | Свободный разъем |
| 8 | Свободный разъем |
| 9 | Свободный разъем |
| F1 | Свободный разъем |
| F2 | Термопредохранитель электропривода солнцезащитной шторки заднего стекла (10А) |
| F3 | Свободный разъем |
| F4 | Термопредохранитель электропривода задних стеклоподъемников (30А) |
| F5 | Электропривод регулировки сидений (10А) |
| F6 | Термопредохранитель электропривода передних стеклоподъемников (30А) |
| F7 | Предохранитель электрооборудования прицепа (30А) |
Глава 18 ПДД РБ. Движение в жилой и пешеходной зонах, на прилегающей территории
Блок реле №3 Ауди А4 (B7)
Блок предохранителей и реле №3 Ауди А4 (B7)
Блок реле №3 Ауди А4 (B7) располагается в электроотсеке аккумуляторной батареи автомобиля в подкапотном пространстве автомобиля. Для доступа к реле необходимо отщелкнуть защелки и открыть защитную крышку.
| № | Назначение реле и предохранителей |
|---|---|
| 1.1 | Реле нагревателя охлаждающей жидкости V6(бензин)/Реле подкачивпющего топливного насоса(дизель) |
| 1.2 | Реле системы управления трансмиссией Multitronic |
| 2 | Реле насоса системы подачи воздуха на выпуск(бензин)/Реле свечей накаливания(дизель) |
| 3 | Реле управления насосом системы охлаждения(бензин)/Реле управления двигателем(дизель) |
| 4 | Реле выключателя запуска |
| A | Предохранитель для электронно-цифрового устройства управления двигателем(15А) |
| B | Предохранитель электродвигателя насоса подачи воздуха на выпуск(бензин 40А)/Свечи накала(дизель 60А/80А) |
| C | Предохранитель управления автоматической коробкой передач(15А) |
Глава 17 ПДД РБ. Движение по автомагистрали
Дополнительные предохранители и реле Ауди A4 (B7)
В зависимости от комплектации поставки автомобиля возможно наличие дополнительных колодок реле Ауди А4 (B7) в месте расположения блока реле №2.
