Самостоятельное изготовление подсветки для ручки коробки передач на автомобиле

В автомобилях подсветка элементов интерьера играет важную роль в комфорте и безопасности вождения, но не все модели имеют подсветку для ручки коробки передач, особенно с механическими трансмиссиями. В темноте правильное восприятие расположения передач критично для безопасного управления. В этой статье мы рассмотрим процесс самостоятельного изготовления подсветки для ручки коробки передач, что улучшит функциональность автомобиля и добавит индивидуальности интерьеру.

Способы получить подсветку на ручке КПП

Существует несколько способов добавить подсветку к рычагу переключения передач. Выберите подходящий вариант.

Вот варианты:

• Фосфорная краска. Это составы, которые светятся в темноте. Нанесите слой краски на поверхность ручки. Эффективность метода средняя: он заметен только в темноте, а покрытие может быстро стереться из-за частого использования.
• Готовая ручка с подсветкой. На рынке много ручек для коробок передач с встроенной подсветкой. Установка осуществляется по инструкции производителя, заменяя старую ручку. Однако не все модели универсальны, и некоторые могут выглядеть хуже оригинала. Этот вариант приемлем, но комплект может быть дорогим.
• Самостоятельное изготовление подсветки. Чтобы видеть, какая передача включена в темноте, можно доработать коробку передач своими руками. Этот вариант популярен среди любителей тюнинга. Доработка рычага КПП не так сложна, как кажется. Вам потребуется немного времени и ваш автомобиль для замены ручки.

Эксперты в области автомобильного тюнинга отмечают, что самостоятельное изготовление подсветки для ручки коробки передач может стать не только интересным проектом, но и способом улучшить интерьер автомобиля. Такой подход позволяет владельцам автомобилей проявить свою креативность и индивидуальность. При этом важно учитывать несколько факторов: выбор подходящих материалов, схемы подключения и безопасность.

Специалисты рекомендуют использовать светодиоды, которые отличаются низким энергопотреблением и долговечностью. Также стоит обратить внимание на цветовую гамму, чтобы подсветка гармонировала с остальным интерьером. Важно помнить о правильной изоляции проводов и надежном креплении элементов, чтобы избежать короткого замыкания.

В целом, создание подсветки для ручки коробки передач – это доступный и увлекательный способ добавить уникальности своему автомобилю, при условии соблюдения всех необходимых мер предосторожности.

Ручка КПП с подсветкой своими руками на автомобиль

Требуемые материалы и инструменты

Чтобы переключение стало более комфортным и удобным при плохом освещении в салоне, штатной ручке коробки передач следует добавить подсветку.

Для реализации тюнинг-проекта потребуется совсем немного. Стандартный набор состоит из:

• светодиода любого подходящего вам цвета;
• резистора на 1 кОм;
• острого канцелярского ножа;
• паяльника и необходимых для него приспособлений;
• прозрачного клея;
• пистолета для нанесения клея на поверхность;
• лазерного принтера (если нужно сделать трафарет).

Далее весь процесс можно разделить на несколько этапов. Это подготовка ручки, создание трафарета и сборка подсветки.

Интересные факты

Вот несколько интересных фактов о самостоятельном изготовлении подсветки для ручки коробки передач на автомобиле:

1. Индивидуальный стиль: Самостоятельное изготовление подсветки позволяет владельцам автомобилей не только улучшить функциональность, но и создать уникальный стиль интерьера. Используя различные цвета светодиодов, можно подстроить подсветку под общий дизайн салона или даже под настроение водителя.

2. Простота установки: Многие автомобилисты используют светодиоды (LED) для подсветки ручки коробки передач, так как они компактны, энергоэффективны и имеют долгий срок службы. Установка может быть выполнена с минимальными инструментами и навыками, что делает этот проект доступным для большинства автолюбителей.

3. Безопасность и удобство: Подсветка ручки коробки передач не только добавляет эстетики, но и повышает безопасность. В темное время суток водителю легче ориентироваться в салоне автомобиля, что снижает риск ошибок при переключении передач и улучшает общую комфортность вождения.

Подготовка ручки

Некоторые автолюбители модифицируют ручку переключения передач, другие предпочитают купить новый комплект без подсветки и добавить светодиоды самостоятельно.

Важно учитывать тип накладки в вашем автомобиле и схему переключения передач на ней.

• Некоторые накладки окрашены, и для подсветки нужно удалить слой краски.
• Другие модели имеют прозрачные канавки и отверстия для проводов, что позволяет установить подсветку.
• Есть накладки, требующие механической обработки: их нужно зачистить и отполировать войлочным кругом с пастой ГОИ или аналогичными средствами.

Главная задача — подготовить верхнюю накладку на ручку. Для этого её нужно аккуратно демонтировать, не повредив края, и изучить конструкцию.

Для удаления лишнего слоя краски можно использовать хлорид железа. В растворе следует подержать деталь от ручки КПП некоторое время.

Если накладка не позволяет сделать её прозрачной для света, стоит рассмотреть покупку нового комплекта. Некоторые энтузиасты вырезают отверстия в непрозрачной накладке по схеме передач с помощью выжигателей, но это может привести к необратимым повреждениям детали.

Трафарет

На следующем этапе может потребоваться изготовить рисунок, через который будет проходить свет и подсвечивать схему переключения передач на рычаге.

Для этого нужен соответствующий трафарет, либо же светофильтр. Важно, чтобы свет проходил только там, где это нужно, и не выходил за пределы.

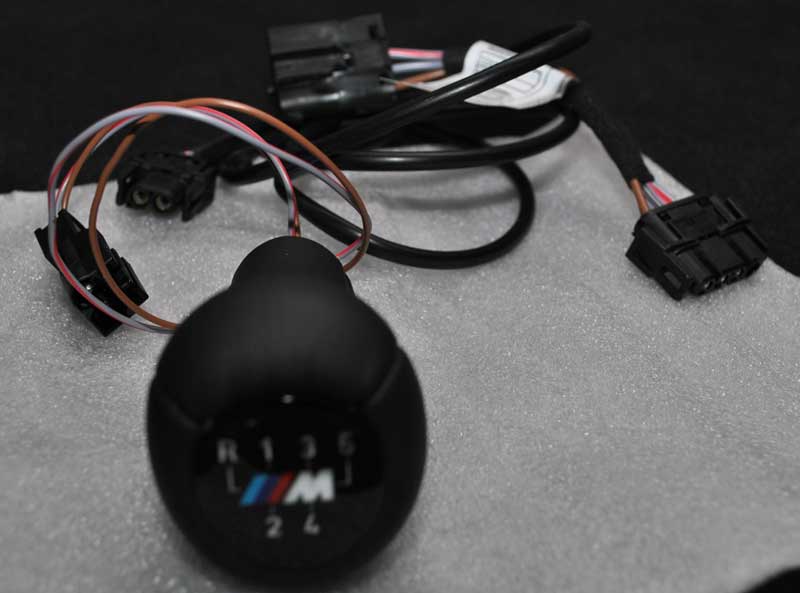

Подсветка в ручку КПП BMW e46

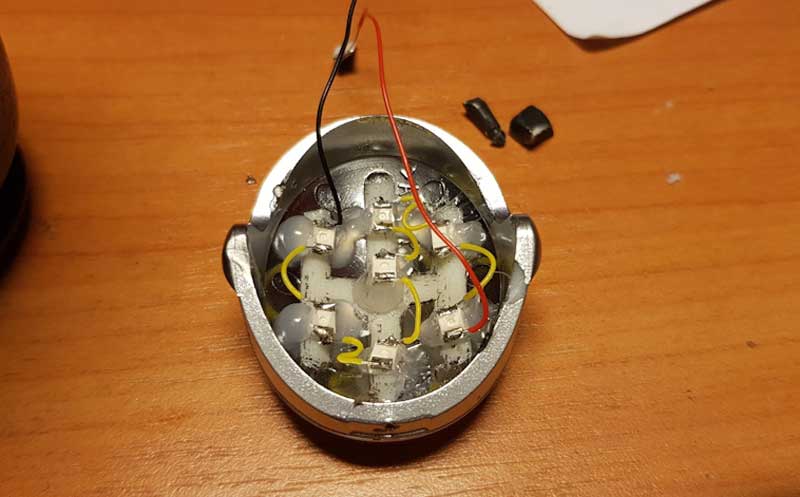

Установка светодиода

Вам понадобится уверенная рука для выполнения последовательных шагов.

Проявляйте осторожность и внимательность. Перед сборкой узла коробки убедитесь, что светодиод освещает ручку. При необходимости внесите коррективы.

Процесс установки элементов подсветки включает следующие этапы:

• С помощью канцелярского ножа создайте в ручке углубления для установки светодиода.
• Выполните вертикальное отверстие для прокладки проводов и подачи питания к светодиоду.
• Подготовьте светодиод, припаивая к нему провода и резистор.
• Для равномерного освещения направьте световой поток немного в сторону, чтобы распределить свет под ручкой коробки передач.
• После вырезания места для установки возьмите прозрачный силиконовый клей и пистолет. Заполните пространство клеем.
• Будьте внимательны с количеством клея, чтобы избежать излишков, которые придется удалять.
• Вырежьте круглый отрезок из плотной бумаги для рассеивателя.
• Над этим кругом, желательно из белой бумаги, разместите светофильтр.
• Теперь можно вернуть накладку на ручку КПП и завершить сборку.

Остался вопрос — как будет осуществляться питание светодиода.

Как подключить диод к питанию

Работать со светодиодной подсветкой не так сложно. Механическая часть монтажа может быть выполнена практически любым автомобилистом. Что же касается подключения диода к питанию, то тут у многих возникают сложности и вопросы.

Если вы не разбираетесь в автомобильной электрике, самым правильным решением будет обратиться за помощью к специалисту.

На практике большинство автомобилистов в таком случае для подачи питания на светодиод подсветки ручки коробки передач используют прикуриватель. Либо же можно подключиться к габаритам. Во втором случае активация подсветки будет происходить только в тёмное время суток, когда она и нужна водителю.

У каждого автомобиля есть свои особенности электропроводки, а потому и схема подключения к питанию для светодиода может быть разной. Тут лучше изучить нюансы своей машины, выбрать наиболее подходящий источник, а затем сделать подключение самостоятельно, либо обратившись за помощью к автоэлектрику.

Подсветка в ручку КПП Приоры своими руками.

Вариантов для реализации подобной задумки масса. И каждый энтузиаст может внести что-то своё новое и оригинальное. Некоторые делают двойную подсветку, подключая светодиод другого цвета к питанию от задней передачи. Это позволяет при движении задним ходом менять подсветку ручки с белого (синего и любого другого) на красный или ещё какой-нибудь выбранный цвет.

Основная задача заключается в подготовке ручки и в реализации подходящего питания для конкретного автомобиля. Но в общей выполнить такую работу своими руками по силам практически каждому, кто задастся подобной целью.

Тестирование и настройка подсветки

После завершения процесса установки подсветки для ручки коробки передач, следующим важным этапом является тестирование и настройка системы. Этот шаг необходим для того, чтобы убедиться, что все компоненты работают корректно и обеспечивают желаемый эффект освещения.

Первым делом, подключите питание к системе подсветки. Если вы использовали переключатель, убедитесь, что он находится в положении “включено”. Включите зажигание автомобиля, чтобы проверить, как подсветка реагирует на подачу электроэнергии. Обратите внимание на яркость света и равномерность освещения. Если подсветка не включается, проверьте все соединения, убедитесь, что провода надежно закреплены и не имеют повреждений.

Если подсветка работает, но яркость света вас не устраивает, вы можете настроить её с помощью резисторов или диммеров. Резисторы помогут уменьшить напряжение, подаваемое на светодиоды, тем самым снижая их яркость. Для этого выберите резистор с подходящим сопротивлением, который можно подключить последовательно с подсветкой. Диммеры, в свою очередь, позволяют регулировать яркость в более широком диапазоне, что может быть полезно для создания нужной атмосферы в салоне автомобиля.

Также важно проверить, как подсветка выглядит в темноте. Для этого рекомендуется провести тестирование в условиях низкой освещенности. Убедитесь, что светодиоды не слепят глаза и создают приятный эффект освещения. Если вы заметили, что свет слишком яркий или неравномерный, возможно, стоит изменить угол наклона светодиодов или добавить рассеиватель, чтобы добиться более мягкого света.

Не забудьте протестировать работу подсветки в различных режимах: при включенном и выключенном освещении салона, а также при включении других электрических систем автомобиля. Это поможет убедиться, что подсветка не вызывает помех и работает стабильно в любых условиях.

После завершения всех тестов и настроек, убедитесь, что все провода и компоненты надежно закреплены, чтобы избежать их повреждения во время эксплуатации автомобиля. Закройте все доступные элементы и соберите ручку коробки передач на место. Теперь ваша подсветка готова к использованию, и вы можете наслаждаться новым уровнем комфорта и стиля в вашем автомобиле.

Вопрос-ответ

Законно ли иметь ручку переключения передач без цифр?

Представитель Департамента транспорта и магистральных дорог сообщил изданию Drive: «Отсутствие наклейки на рычаге переключения передач автомобиля с механической коробкой передач не является противозаконным, наличие какой-либо наклейки не является обязательным, и ее отсутствие не делает автомобиль непригодным для эксплуатации».

Как называется ручка от коробки передач?

Рычаг переключения передач — рукоятка для выбора передачи механической коробки переключения передач.

Какая ручка переключения передач лучше: более легкая или более тяжелая?

Тяжелая ручка переключения передач позволяет водителю прилагать меньше усилий при переключении передач, поскольку ее вес помогает переключателю переключаться на передачу просто за счет увеличения веса.

Можно ли заменить ручку переключения передач?

Стоимость замены ручки переключения передач варьируется в зависимости от таких факторов, как марка, материал и покупка в составе комплекта. Новая ручка переключения передач, купленная на вторичном рынке, может стоить от 10 до 75 долларов (только детали). В то же время стоимость оригинальной ручки переключения передач может составлять от 50 до 150 долларов.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся светодиоды, резисторы, проводка, паяльник и изолента. Подготовьте рабочее место, чтобы избежать потери мелких деталей.

СОВЕТ №2

При выборе светодиодов обратите внимание на их яркость и цвет. Яркие белые или цветные светодиоды могут создать эффектную подсветку, но учтите, что слишком яркий свет может отвлекать во время вождения. Подберите оптимальный вариант для вашего автомобиля.

СОВЕТ №3

Перед установкой подсветки протестируйте все соединения на столе. Это поможет избежать ошибок при подключении к электросистеме автомобиля. Убедитесь, что все элементы работают корректно и безопасно.

СОВЕТ №4

При монтаже подсветки используйте качественный клей или двусторонний скотч, чтобы надежно зафиксировать светодиоды. Также позаботьтесь о том, чтобы провода не мешали работе механизма коробки передач и не создавали угрозу короткого замыкания.
