Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться

Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться Есть много способов создания контакта между двумя и более проводниками: клеммы, наконечники, гильзы, пайка, сварка, скрутка.

Немецкая фирма Wago впервые представила конструкцию клемм с пружинящим контактом в 1951 году, и сейчас она известна как производитель популярных соединителей для проводов. Маленькие клеммы для распределительных или распаечных коробок выпускаются с 1973 года. У этих клемм есть свои преимущества, недостатки и особенности, которые мы и рассмотрим в статье.

Предпосылки появления клемм с пружиной

1. Скрутка. Преимущества: быстро выполняется, часто без помощи инструмента и не требует затрат. Недостатки: ненадежное соединение, ослабевает со временем, по мере окисления контакт пропадает, запрещена ПУЭ, нельзя применять в пожароопасных помещениях, нельзя скручивать алюминиевый и медный проводники.

2. Болтовое соединение. Надежнее чем скрутка, через шайбу можно соединить алюминий с медью. Недостатки: ослабевает, при нагреве ослабевает еще быстрее, не всегда удобно работать с болтами. Особенно в случае короткого свободного участка провода, неудобства при монтаже, например, на высоте, соединение получается крумным, его нужно изолировать.

3. Винтовые зажимы (клеммы). Все то же, что и у болтового соединения, но к тому же, если вы перетянете болт, такой зажит легко трескается. Нельзя использовать провод с многопроволочной жилой, без наконечника. При затягивании они расплющивается, могут повредится проволочки или ослабнуть со временем контакт. Преимущество есть в том, что клеммник в пластиково корпусе, можно не изолировать если используется в сухой среде.

4. Использование гильз. Преимущества: надежность, разрешено нормативными документами использование в электроустановках, возможность защитить от окислов покрыв кварцевазелиновой смазкой проводники. Недостатки: нужны обжимные клещи, не везде удобно и возможно обжать.

5. Пайка. Надежно, но нельзя использовать при больших токах. При протекании большого тока может нагреться место соединения и расплавиться припой (маловероятно, но возможно). Лучше использовать в паре с гильзой. Недостатки: нужен паяльник, электричество к нему.

6. Сварка. Самый надежный способ соединения, вы получаете практически цельный провод. Он скручивается и сваривается. Недостаток один: сварочный аппарат и питание к нему. Однако он может быть портативным и работать от аккумуляторов.

Рассмотренные варианты имеют свои преимущества и недостатки, не все из них разрешены к использованию на постоянной основе и являются безопасными. Для монтажа нужно использовать удобные и надежные средства. К сожалению, надежные варианты из вышеперечисленных не всегда возможно произвести на практике на реальном объекте в распаечной коробке или, например, при подключении люстры.

Клеммы и клеммные колодки служат для соединения медных и алюминиевых жил проводов и кабелей. Клеммное соединение подходит как для одножильных проводников (твердый сплошной медный провод), так и для многожильных проводников (мягкий гибкий медный провод) и проводов с тонкими медными плетеными жилами с использованием кабельных накончеников.

Клеммники ВАГО обладают следующими преимуществами:

для монтажа не нужны дополнительные приспособления;

можно соединять разнородные провода (алюминий и медь);

можно соединять проводники разных сечений в пределах одного клеммника;

некоторые модели могут быть демонтированы и использованы вторично;

некоторые модели поставляются со смазкой на пружине и токоведущей шине, предотвращающей от окислов. Это особенно актуально при работе с алюминиевыми жилами;

занимают маломеста в распределительной коробке;

Компания WAGO была основана 27 апреля 1951 года Фридрихом Хохорстом и Генрихом Нагелем как WAGO Klemmwerk GmbH, названная в честь изобретателей технологии пружинных зажимов Вагнера и Ольбриха. Со временем пружинный зажим стал отраслевым стандартом для соединения жил проводов и кабелей наряду с традиционными винтовыми зажимами.

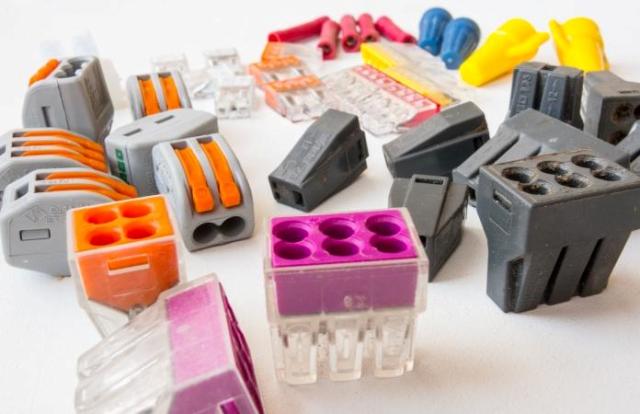

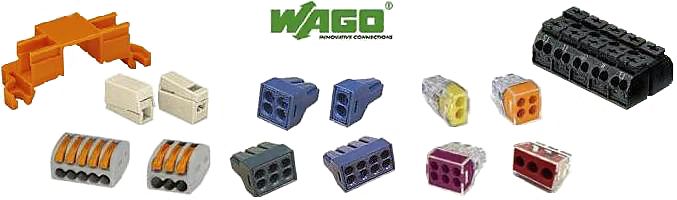

Обзор популярных моделей WAGO

Благодаря простоте использования такой способ соединения завоевал популярность, его очень удобно использовать для временного подсоединения к электричеству, например на стройке рычажные зажимы станут незаменимы.

В общем, пружинные клеммники от производителя ВАГО можно разбить на одноразовые и многоразовые (с рычажным зажимом). Основной ряд сечений которые соединяют такими клеммами 0.08-4 мм2, а токи таких клемм ограничены 20-32А в зависимости от модели. Давайте рассмотрим каждый из видов в частности.

Wago с плоской пружиной «PUSH WIRE»

Клеммники серии 773 считаются устаревшими, поскольку одними из первых появились на рынк. Идеально подходят для соединения алюминиевых и медных проводов с монолитной жилой, или с многопроволочной жилой низкого класса гибкости. Мягкую жилу не получится вставить в пружину, хотя это можно сделать если её плотно скрутить и залудить припоем, тогда её конец станет жестким.

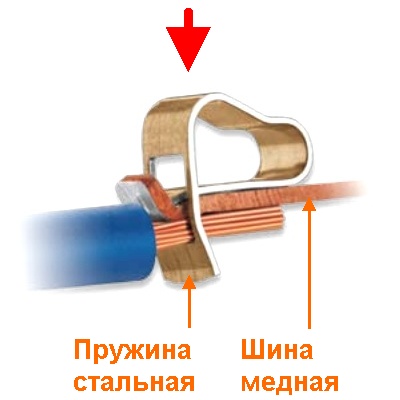

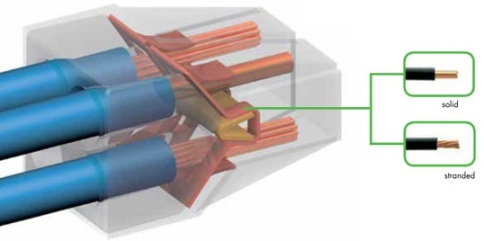

Если посмотреть на пружину со стороны она имеет клиновидный контур. Такая конструкция позволяет с лёгкостью вставить провод. Извлечь провод из клеммы, не повредив пружину или жилу сложно, поэтому их можно считать одноразовыми.

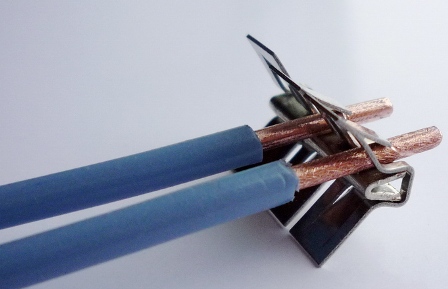

На фото вы видите две жили зажатые в такую клемму. Они лежат на С-образной токопроводящей жиле. Конец провода должен быть ровным, это улучшит контакт, облегчит введение проводника в пружину. Изоляцию лучше снимать специальным инструментом — стриппером.

Начинающие электрики пренебрегают этим и просто состругивают покрытие ножом. Так вы можете повредить проводник, сделать надрез, на котором в процессе эксплуатации он может отломиться. В гибких кабелях так можно состругать часть тонких проволочных жилок, тем самым уменьшив сечение проводника и ухудшив будущее соединение.

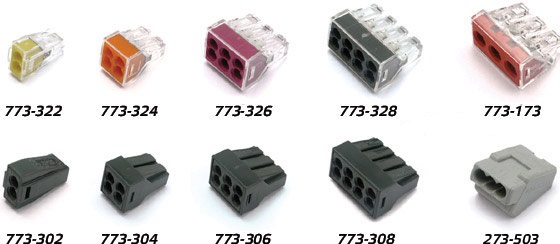

Серия 773 делится на 2 семейства:

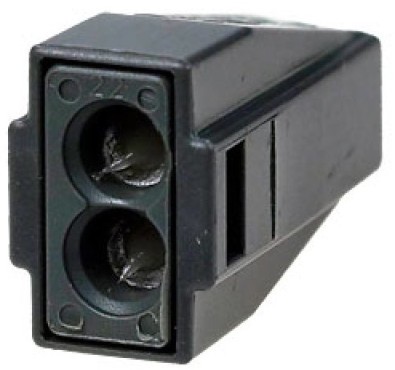

1. Wago 773-30x. С непрозрачным корпусом, внутри клеммы кварцевазелиновая смазка, она снимает окисления с алюминия и предотвращает их появление. Смазку на фото видно. При этом сильно окисленные проводники нужно предварительно зачистить.

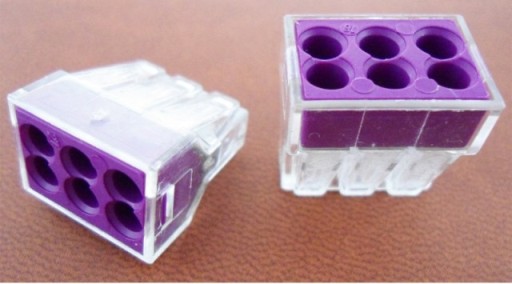

2. Серия 773-32x с прозрачным корпусом. В общем аналогичные соединители, но в них нет смазки.

Преимущество – возможность проконтролировать процесс введения проводника, оценить качество его крепления.

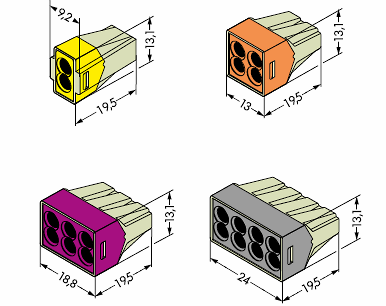

Я уже упомянул, что ВАГО достаточно компактные, их длина 19.5 мм, ширина модели на 4 провода 13 мм, а высота 13.1, ниже приведены чертежи четырёх разных исполнений этой серии.

Клеммы этой серии пропускают ток до 20-24 А, рабочее напряжение 380-600В, напряжение разряда – 4 кВ, выдерживают рабочую температуру до 85 градусов.

Таких характеристик достаточно для монтажа домашней электропроводки, освещения, розеток. Они отлично помещаются свободное место при монтаже люстры и в распаечной коробке с плотной укладкой проводов. Для подключения мощных электроприборов (5 кВт и выше) нужно использовать другие методы соединения.

Было бы опрометчиво, если бы электрик не смог проверить напряжение на кабелях с таким способом соединения, для этого предусмотрено окно для щупа. Он входит примерно на 6 мм.

Чтобы подсоединить кабель нужно снять изоляцию на 10-12 мм, после чего ввести его в отверстие клеммника. После чего вы не сможете без излишних усилий вытащить его обратно.

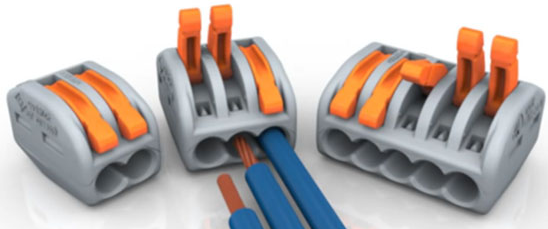

Многоразовые рычажные ВАГО, система «Cage Clamp»

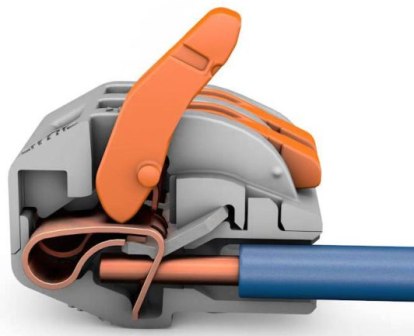

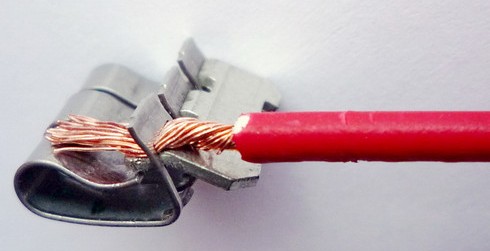

Чтобы решить проблему с подключением многожильных проводов и реализовать возможность многоразового использования, компания WAGO пересмотрела конструкцию зажима, и, изменив форму пружины, добилась поставленной задачи. Такая система называется Cage Clamp. Пружина своей конструкцией напоминает карабин.

Если надавить на неё зажим сдвигается и окно, в которое вводится кабель, расширяется. Таким образом, появилась возможность извлечь кабель из клеммы или ввести в неё гибкий провод (многопроволочную жилу). Красной стрелкой на рисунке указано направление, в котором нужно надавить на пружину.

Самые распространённые на момент написания статьи клеммники с такой пружиной это серия WAGO 222.

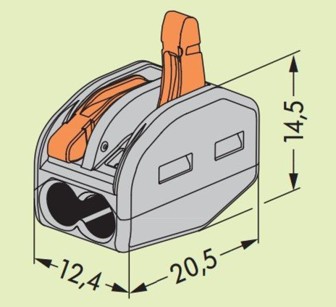

Зачищенный от изоляции на 8-10 миллиметров провод вводится в WAGO 222 до упора.

При этом рычаг поднят, пружина сжата, а окно раскрыто. После этого опустите рычаг и соединение готово – провод надежно зажмется. При этом использование наконечников или лужение многопроволочных жил необязательно.

В них возможно подключение того же диапазона сечения жил: 0.08-4 мм2, максимально допустимый ток – 32А. габаритные размеры и чертеж представлены на рисунке ниже.

В них также есть измерительное окошко, куда вы можете вставить щуп мультиметра или двухполюсного указателя напряжения.

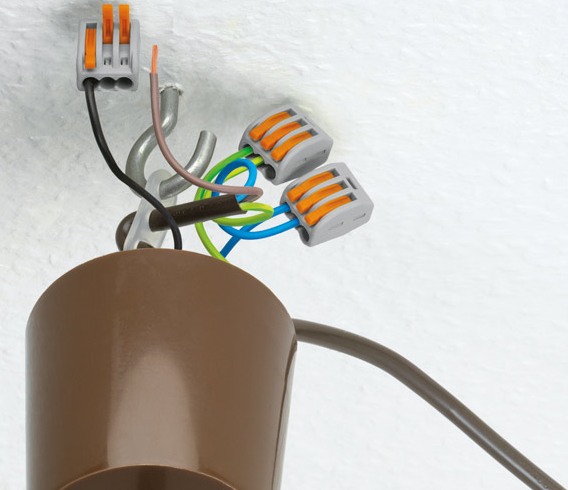

На фото вы видите вариант подключения люстры таким клеммником, всё достаточно компактно, а при её демонтаже вам не придется разматывать изоляцию или откусывать кабель. Это избавит от необходимости менять провода в светильнике, в случае неудачного демонтажа или, что еще хуже, раздалбывать потолок, чтобы подключить светильник на место.

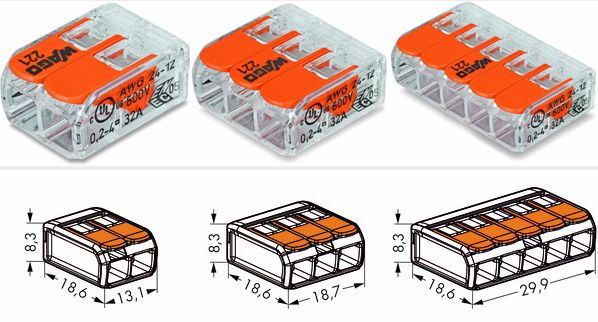

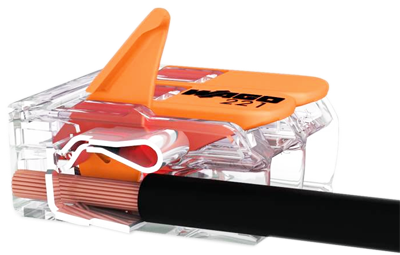

WAGO 221 – еще более компактны, имеют такой же рычажный механизм, но выполнены в прозрачном корпусе.

Ниже вы видите их габариты, чертежи и внешний вид.

Клеммники серии 224 используют для подключения осветительных приборов, но и никто не запрещает вам использовать для этих целей другие модели WAGO. Они отличаются соединение «встык», что в некоторых случаях удобно, и не нужно сгибать жилу.

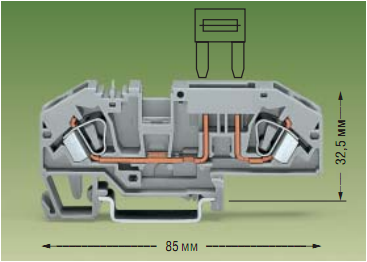

ВАГО на дин рейку

В ассортименте производителя есть отдельный набор клеммников для монтажа на дин рейку. Их достаточно много разновидностей, на рисунке ниже приведен пример с предохранителем. Может быть установлен светодиодный индикатор или разъединитель. Удобно использовать для монтажа сложных схем в электрощитах.

Особенности конструкции

В интернете специалисты ведут дискуссии на тему безопасно ли использовать соединители этого бренда, или же это всего лишь маркетинговый ход и пиар? Основная причина этих разговоров заключается в том, что площадь контакта в таких клеммниках относительно мала, так. Как прижим круглого проводника к плоской шине и пружине даёт точечный контакт, тогда как классические винтовые зажимы имеют круглую форму, как и гильзы, как и клеммные колодки.

С другой стороны для гибкого проводника с многопроволочной жилой такая конструкция обеспечит надежное соединение с хорошим пятном контакта, даже если проволочки примут форму окна, пружинный контакт надежно их зафиксирует, чего нельзя добиться в классических винтовых зажимах.

В видео показано сравнение нагрева разных соединений. Выводы делайте сами. Моё мнение, что эти клеммы отлично подходят для бытовой электросети, они прошли международные сертификации, выдерживают номинальные параметры, разрешены ПУЭ, изолированный корпус избавит от метров изоленты в распредкоробках и ускорит процесс монтажа.

Такие характеристики не позволяют превышать допустимый ток, будет греться не только контакт, но и кабель с последующим повреждением изоляции и короткими замыканиями.

Не используйте алюминиевые кабели в 222, 221 и подобных зажимах без кварцевазелиновой пасты. Они со временем окислятся, контакт ухудшится, начнет греться. От этого ухудшится еще сильнее из-за деформаций металлических частей зажима, в результате возможно обугливание или возгорание.

Вывод: Клеммы ВАГО нужно использовать по назначению и только там, где ток никогда не превысит номинальные 32А. Тугая длинная скрутка обеспечивает больший контакт, а чтобы она стала надежнее можно загильзовать, еще лучше её сварить.

Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Полезная информация по электромонтажу

Можно ли ставить ваго на розетки?

Кроме того, клеммы Wago достаточно компактны, что позволяет их монтировать практически повсеместно, в том числе и в местах, где место для клемм ограничено. Наглядный пример – соединение проводников в установочной коробке для розетки при подключении нескольких розеток шлейфом.

Можно ли штукатурить Wago?

Можно , при условии не замыкать сеть до полного высыхания штукатурного слоя. В противном случае минимум, что будет, это короткое замыкание. Лучше не стоит рисковат

Какой ток выдерживает Ваго?

Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм 2 и номинальную нагрузку до 32

Какую нагрузку выдерживает Wago?

Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду.

Сколько ватт выдерживает Ваго?

Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм 2 и номинальную нагрузку до 32 А. 32 А — это 7 кВ

Что лучше скрутка или зажим?

Так что выбор за вами, нравится быстрота и удобство — пользуйтесь wago , а если хотите надежного соединения — делайте скрутку с последующей сваркой, так надежней!

Сколько ампер выдерживает Wago?

Каждый вход рассчитан на провод сечением от 0,12 до 4 мм, а рабочие характеристики клемм Wago впечатляют: они выдерживают до 32 ампер , 450 V и 110°C (хотя непрерывная рабочая температура ниже — не более 85 градусов), и это делает изделия идеально подходящими для разных нагрузо

Что надежней ваго или скрутка?

Так что выбор за вами, нравится быстрота и удобство — пользуйтесь wago , а если хотите надежного соединения — делайте скрутку с последующей сваркой, так надежней !

Зачем паста в клеммах?

Предотвращает окисление в месте контакта. Не допускает электролитическую коррозию между алюминиевыми и медными проводниками ( в одной клемме ). Обеспечивает длительную защиту от повреждения.

Клеммники Wago. Характеристики и мой отзыв

Я восхищен клеммами Wago, которые появились в доступной продаже несколько лет назад. Они существенно упростили жизнь электрика, сделали процесс электромонтажа быстрым, простым и приятным. Скрутки и изолента в распределительных коробках благополучно ушли в прошлое.

Внимание! Примеры подключения и практического использования клемм Wago выделены в отдельную статью – Как правильно пользоваться соединительными клеммами Wago.

Сразу скажу, что красивее и интереснее про клеммники Wago рассказано в официальном каталоге, который можно скачать в конце страницы.

Клеммы Wago для простоты разделим на два вида – одноразовые и многоразовые. Оба вида теоретически держат ток до 25 Ампер, используются для подключения проводов сечением до 2,5 мм2. Больший ток в большинстве случаев не нужен. Изолента тоже отпадает.

Одноразовые монтажные клеммы Ваго (Ваги) применяются для быстрого монтажа “раз и навсегда”, “сделали и забыли”. Соединять можно только жесткий (одножильный) провод. Распространенная модель – 773.

Можно ими соединять и многожильные гибкие провода, только предварительно запрессовав их в наконечники.

Для лучшего соединения алюминия + медь или алюминий + алюминий желательно использовать клеммы с пастой, они обычно черного или темно-серого цвета.

Вот официальная справочная информация из каталога по клеммам Ваго, который можно скачать в конце статьи.

Таблица 1. Клеммные соединители Wago 773 (одноразовые) для распределительных коробок

Название модели – Wago 773

СамЭлектрик.ру в социальных сетях:

Подписывайтесь! Там тоже интересно!

Справедливости ради надо сказать, что эти клеммы можно использовать не один раз, вытащив провод и вставив вновь. Попробуйте и убедитесь, как хорошо держится провод в таких зажимах.

Провод вытащен из Ваго 773

Но мне кажется, что качество повторного зажима после этого ухудшается.

Многоразовые клеммы Wago с рычагом гораздо более универсальны.

Вот информация по универсальным многоразовым клеммам Ваго. Название самых ходовых (если будете покупать в магазине) – Wago 222.

Таблица 2. Универсальные клеммы Ваго 222 (многоразовые) для распределительных коробок

Кстати, цена универсальных примерно в 1,5-2 раза больше чем у одноразовых, но преимущества перекрывают цену.

Можно использовать многожильный и одножильный провод разного сечения в любых комбинациях.

Теоретически можно впихнуть в один клеммник провод от кабеля ВВГ сечением 2,5 квадратов и проводок от шнура ШВВП сечением 0,5. Но только теоретически. Так как такую конструкцию надо защищать автоматом не более 4 Ампер.

Универсальные клеммы Ваго легко использовать повторно – поднял рычаг – вытащил провод, вставил – опустил рычаг. С непривычки кажется, что рычажок этот тугой, и может поломаться. Но это только кажется. Я тысячи раз применял Wago с рычагом, ни одного не поломал.

Такие клеммы бывают на 2, 3, 5 проводов (мест для подключения)

Одна клемма – электрически всё равно как одна скрутка или одно место соединения. Вроде очевидно, но реально видел “электрика”, который на один двойной клеммник Wago подключил ноль и фазу при установке светильника. Включаем освещение – выбивает!

Несмотря на то, что изобретены такие клеммы в Германии, сейчас практически всё их производство перенесено в Китай (впрочем, это касается не только клемм). Сделанные в Китае, они почти полностью соответствуют оригинальным клеммникам немецкого производства, при этом на 30-50% дешевле. Правда, возникает проблема выбора качественных аналогов. Тут надо полагаться на опыт и отзывы, выбирать сертифицированные модели и отсекать контрафакт.

Например, вот сайт, где представлены качественные аналоги клемм Wago. Сейчас в электротоварах продаются как раз только такие (разве есть у нас сейчас немецкие товары?). Главное – соблюдать простые правила, о которых я писал на блоге не раз – защита от превышения тока и доступ к местам подключения.

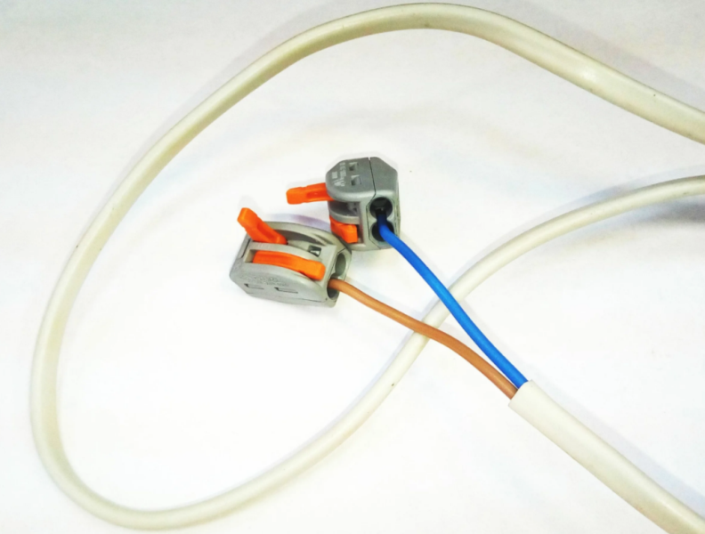

На видео показано подключение через Wago 222:

Что внутри. Устройство

Посмотрим на примере реального подключения, что происходит внутри “одноразового” клеммника Wago 773. Этот клемник я выкусил из распределительной коробки по причине ненадобности.

Клеммник Ваго 773 со вставленными проводами 1

Не обращайте внимания на обгорелый провод, это у него термотравма от предыдущего подключения. Снимаем прозрачную защитную крышку:

Клеммник Ваго со вставленными проводами. Устройство.

Видно, как плотно сидят провода, острый край закусывает провод, а плоский край дает площадь контакта.

Клеммник Ваго 773 со вставленными проводами 3

На этой фото видно, как закусывается медный провод. Вытащить провода из такого зажима можно, лишь выкручивая их и применяя силу.

Клеммник Ваго 773 со вставленными проводами 4

Данный контакт использовался для контакта в схеме освещения.

А вот что бывает, когда Ваги используются со старыми проводами в силовой цепи квартиры:

Клеммник Ваго 773 сгорел 1

Через Wago 773-304 на 4 зажима с пастой были подключены 2 старых алюминиевых провода и 1 новый, медный. Всё было бы хорошо, особенно, учитывая, что цепь ограничена автоматом 16А. Однако, клеммник сгорел:

Клеммник Ваго сгорел

Сгорел потому, что алюминий, который вставлялся в разъем, был старым, а ведь старый обгоревший участок перед подключением надо было максимально обрезать и зачистить. Поэтому получилось вот что:

Клеммник Ваго сгорел вместе с проводами

Подробнее примеры использования клемм Ваго в электромонтаже приведены в отдельной статье. Посмотрите, в каких трудных ситуациях выручают эти клеммники.

Заключение

Теперь у меня в оперативном арсенале всегда имеется запас клемников Wago – одноразовых 773 и многоразовых 222. Рекомендую!

Одноразовые зажимы Wago 773

Многоразовые универсальные зажимы Wago 222

Кроме рассмотренных в статье, существует множество разновидностей таких клеммников – миниатюрного и мощного исполнения, на ДИН-рейку, под отвертку, и др. Например, зажимные клеммы на ДИН-рейку Wago 280. Многоразовые, провод вставляется-вынимается с помощью тонкой отвертки:

Wago 280. Роль инструмента играет заклепка, но лучше использовать отвертку под шлиц.

Не все они есть в свободной продаже. Более того, не все они даже есть в каталоге Ваго, который можно скачать ниже.

Самые ходовые клеммы – 222 и 773 – можно купить по почте, на китайском сайте Али Экспресс. Конечно, это не немецкий оригинал, но кто знает, что продают в магазине через дорогу?

Примеры использования клемм Ваго на практике

На сайте Сам Электрик есть несколько статей, в которых также показано практическое применение клемм Wago. Например (в новых вкладках):

Будут и другие статьи, в современном электромонтаже клеммы Ваго применяются очень широко.

Скачать каталог Wago

А вот и обещанный каталог Wago. Как обычно, всё у меня на блоге можно скачать бесплатно. Популярные модели (Ваги для бытовой электрики) – на страницах 105-107.

• Каталог клеммников Wago / Стоит скачать, чтобы посмотреть на всё разнообразие и красоту Ваго, pdf, 20.63 MB, скачан: 13633 раз./

Другие каталоги, и много другой полезной информации можно скачать с официального сайта Wago.

Рекомендую похожие статьи:

1. Клеммники Wago. Как правильно пользоваться
2. Пример установки розетки на плитку
3. Примеры соединения проводов в домашней проводке
4. Перенос розетки без штробления
5. Алюминиевый кабель: а мужики-то не знали!
6. Замена автоматического выключателя (защитного автомата)
7. Замена и подключение встраиваемой розетки

Да клеммы конечно хороши, но мне кажется скрутка с пропайкой надежнее.

Точно, скрутка с пропайкой или сваркой лучше. Но для клемников не требуется доп.оборудования (паяльник или сварочный аппарат), и громадная экономия времени.

Здравствуйте, подскажите пожалуйста, хочу провести точечные светильники от одного провода. Провод идет трехжильный (с заземлением), какого типа клеммник нужно использовать и если можно приложите или отправьте мне на почту фото или видео. Заранее спасибо!

Андрей, Ваш случай не очень критичен к выбору клеммников Ваго. Ток небольшой, любой клемник выдержит. Они идут на максимальный ток от 16 А, что для света вполне достаточно с хорошим запасом. Если старый провод и новый жёсткие – можно использовать одноразовые Ваго типа 773 (первая таблица в статье). Во всех остальных случаях лучше использовать многоразовые клемники с рычагом типа 222. Они универсальны, подходят для любых проводов. Для тока менее 10А (до 2 кВт, ограничено защитным автоматом ) их можно применять не задумываясь.

Провода жесткие, всё новое (полная замена), а вот на патроне к точечному светильнику идут два провода, так вот они мягкие и гнутся, трудно проходят в клемму (клемма Wago 773-324 уже были куплены ранее). Стоит купить новые или использовать имеющиеся. Простите если задаю “глупые вопросы”, но с электрикой столкнулся впервые.

И еще вопрос. В клеммнике 773-324 имеется 4 отверстия, это получается 1 вход останется пустым. Как я понимаю два будут заняты входом 0 (или фазы) и его выходом на следующие светильники и 1 отверстие под патрон светильника. Правильно ли я понял, и поняли ли вы меня. Объяснить толком не получается, т.к. уже говорил, что в электрике я – 0!

Огромное спасибо за помощь.

И последний вопрос: Для моего случая брать 222-412 верно?

Можно залудить или использовать ваго 222

ЗАБУДЬТЕ НАВСЕГДА про эти соединители”. Скрутка а еще лучше пропайка , пока другого не дано даже в 2015 году. пост весь 2013 года.

Всё получилось с первого раза. Возможно для большинства не подвиг конечно, но я собой горд))) Сделал “свет” на коридор и кухню. Огромное спасибо, вижу в этом моем успехе и вашу долю! Процветания вам и вашему сайту и побольше довольных клиентов.

Спасибо, мне очень приятно! В первый раз благодарят стихами! Удачи в жизни!

Эти клемники-это всё ерунда,мы специально попробовали,что лучше,скрутка или ваго. Так вот,скрутка выдержала ток больше чем в2раза чем клемник. Так что скручивайте на здоровье и не слушайте никого.

Не сомневался. Мы отстаем от них как раз лет на 15-20.

Андрей, не надо вводить людей в прошлый век! И потом хотелось бы узнать подробности испытаний! Каким током Вы сожгли клеммник? И какой это был клеммник? А самое главное – в клеммнике гарантируется надежность контакта в течении всего срока эксплуатации! Вы в скрутке или в винтовом зажиме это гарантируете? И еще вопрос: Вы подключали когда либо провода к штатному винтовому зажиму на люстре, особенно если провод короткий, а люстра – килограм 10?

Добрый день из Казахстана!

Меня интересует клеммы строительно-монтажные фирмы Ваго модель 273 и 773 Push Wire.Какие другие модели,кроме универсальных модели 222,можно использовать при монтаже на распред.коробках?

Также расскажите о монтажных адаптерах серии 773-332.Какие Также у меня возникли сложности при подключении клеммным коннектором для светильников(люстр)модель 224.Сечения провода 2,5мм.кв.,алюминий,пробовал установить,не получилось,а на люстре многожильный медный провод,сечение 1,5мм.кв.может данный клеммный коннектор не предназначен для такого сечения.

Очень остался доволен клеммным коннекторами с рычагом модели 222,действительно,убедился на практике-при монтаже новой розетки,обгорел старый алюминиевый провод под “корень”,пришлось рубить “бороздку”,посадил на него клеммник винтовой,а он еще хуже еще раз “обломился”,установил ВАГО модели 222,”утопил”,даже удивился,так быстро и надежно!Потом место “бороздки” замазал шпаклевкой,дал просохнуть 2 дня и на этом месте подклеил обои.

Заранее благодарю вас за ответ.

Универсальные 222 я использую редко, только если надо соединить моножилу и многожильный при ремонте электропроводки или для временных соединений.

Модель 224 не использую, для люстр применяю 222. Не знаю, почему не влазит 2,5мм – я для эксперимента вставлял 773 4мм2 – со скрипом, но входит!

Спасибо за вопросы, надеюсь ответил, удачи!

Всё-таки, я бы посоветовал говорить многопроволочная/однопроволочная жила в одно–, двух–, … многожильном кабеле. Хотя, согласен, так и хочется сказать «многожильный кабель с многожильными жилами» =) Веревковатые такие верёвки…

Медные многопроволочные 4 кв.мм вставляются в зажим с некоторым трудом, требуется аккуратность. Использую эти зажимы лет 10 и в быту, и на производстве – ускоряют работу в несколько раз, впридачу получается надёжное быстроразъёмное соединение.

Силовые оставлять в воде в здравом уме, понятно, никто не будет, все как то уже привыкли жить.

Установлено таких зажимов больше двухсот в самых разных местах – от собственной квартиры и цехового оборудования до уличных соединений и моторных отсеков автомобилей. Длительный ток 25 А выдерживают без малейшего нагрева. Производитель гарантирует надёжный контакт в течение 30 лет (а может и 50, точно не помню), и это реально.

Материал контактов подобран так, что обеспечена совместимость с любыми металлами без следов коррозии. И слава богу, пока не попадались подделки. Надеюсь, таковых и не будет.

Согласен. Статистика – упрямая вещь. Мне тут некоторые доказывают, что через год Ваги рассыпаются и контакт распадается. Но ни разу такого не встречал. Вероятно, кривые руки или подделка.

Ну если регулярно по ним колотить железкой или гнать токи, от которых провода плавятся, то наверное развалятся. У меня по этим клеммам полтора года ходили ногами в ботинках серии “Говнодавы”, а что ещё на них ставили – не знаю. Похоже, 5-тонный насос все же не роняли. В процессе приведения стенда в приличный вид я просто отмыл старые клеммы от грязи и они продолжают работать.

А что насчет 773 (одноразовых)? С пастой, без пасты, какова надежность?

Я ими сравнительно мало пользовался. Но могу сказать, что при токах до половины допустимого для провода значения работают нормально. Кстати, они допускают до 10 пересоединений. Инструкция от Vago рекомендует использовать их без наконечников для одножильных и жёстких многожильных проводов (вроде ППВГ), наконечники нужны только для особо гибких (ШВВП, ПВС). Для отключения предлагается выкручивать провод из зажима, но я просто аккуратно вставляю рядом с проводом прочную толстую иглу и отжимаю пружину до освобождения провода. Клеммы в прозрачных корпусах рекомендуется использовать только на меди, непрозрачные клеммы с силиконовой пастой годятся для любых металлов. Паста защищает соединение от окисления.

С этим полностью согласен. К тому же клеммники с пастой никто не подделывает. Дело в том, что у Vago имеется ноу-хау на изготовление качественных (да ещё стойких к корозии) пластинчатых пружин малых размеров – как ни парадоксально, но массовый выпуск таких пружин технологически сложен. Халтурщики часто ставят “пружины” из латуни, а добавление пасты сводит прибыль от халтуры почти к нулю. Прозрачные клеммники без пасты Vago стала выпускать лет 5 назад именно как более дешёвый вариант – спрос то имеется.

Опубликовал новую статью по практическим примерам применения клеммников Wago.

Спасибо за хорошо заданный вопрос!

Чуток в арифметике ошибся – установленная мощность не 7квт, а до 9квт. Впрочем, на расчёты это не повлияло, но прошу на всякий случай пардону.

Согласен, если прокладываете новую линию, то конечно лучше проложить 2 кабеля.

Кухня как правило – это больше половины потребляемой мощности квартиры, а ещё и санузел бывает на линии кухни, а там стиралка.

По многожильному – возможно, но я использую в скрытой проводке только моножилу, ВВГ.

Ваго 211 никогда не встречал, может до нас ещё не дошли?

Самое дурацкое, что Г в марке провода обозначает “Гибкий” и подразумевает многопроволочность. В реальности же многопроволочный ВВГ – редкость, и выпускается только сечением 16 кв.мм и больше.

Владимир, кабель ВВГ в электропроводке используют в основном исходя из хорошего соотношения цена/качество.

Расшифровка ВВГ (специально поинтересовался у Гугла) – Винил-Винил-Голый, ВВГ-П-нг – плоский негорючий (наиболее предпочтителен при скрытой проводке)

А многопроволочные провода конечно, только через Ваго 222 подсоединять.

Здравствуйте Александр! Пользуюсь зажимами Ваго 222 уже более 10 лет. Пока ни одного нарекания! Сам я предпочитаю работать только с многожильными проводами – да есть необходимость оконцовывать их при подключении к автоматам и шинам, но это не очень проблематично при наличии инструмента. Зато в разы легче работать в щитах и коробках. Поэтому использую практически всегда многоразовые зажимы. Вся квартира собрана на них уже лет 7 и все работает. Утверждения, что зажимы ломаются через 2 года считаю сказками – я сам ломал их для изучения конструкции и весьма смутно представляю как они могут рассыпаться.

Хотел бы уточнить, что недавно производитель модернизировал многоразовые зажимы (отличаются тем, что на торце зелеными крупными буквами написано WAGO). В новые зажимы можно вставлять 4 мм.кв. (в старые четверка не влезала). Максимальный ток (по крайней мере для пятиконтактных) – 32 А

Я все таки не советовал бы устанавливать обжатые наконечниками провода в одноразовые зажимы. Я проверял на 773 – они извлекаются намного легче чем одножильные. Лучше поставить 222 – не так уж они и дороги, особенно, если делаешь для себя.

Кстати, я испытывал 222 и 773 током 20 А на многожильных медных (только 222) и одножильных медных и алюминиевых проводах в течении нескольких дней – падение напряжения около 0.1 В и практически не меняется. Локального разогрева нет даже близко (дело было летом, когда температура около 25 – 30). Разница только в том, что на одножильных проводах при механических воздействиях появляются флуктуации падения напряжения в тысячных долях вольта. Поэтому в сказки про скрутку, выдержавшую в 2 раза больший ток не верю! Чтобы спалить зажим требуется минимум 40 А (но думаю что он выдержит) – тогда что, скрутка выдержала 80 А? И где они брали такой ток? Сваркой испытывали? А провод какой подключали?

Георгий, спасибо за развернутый комментарий, вижу ещё одного сторонника Ваго! Пару слов от себя.

Даже если Ваго и поломается, то поломается только пластиковый корпус (пробовал ломать, очень нелегко), а контакт ведь цельный, как он поломается?

Покупал последние разы Ваго222, спрашивал у продавца, что за зеленые надписи – никто не знает, говорят только – не подделка! Кстати, 4 квадрата держат 40А, а Ваго такие ведь не более 25?

Про обжатые гибкие провода в одноразовые Ваго – буду осторожней.

По токам много споров. Скажу только одно – максимальный ток зажимов примерно такой, как и ток провода. И повышать ток не разумно, т.к. будет уже перегреваться провод. Поэтому надо ограничивать по правилам линию, в которой стоят Ваго (так же, как и скрутку), по току провода, и всё будет нормально.

Александр, зеленые надписи отличают модернизированные зажимы типа 222, которые допускают подключение проводников сечением до 4 мм кв.

Споры по току считаю бессмысленными – все указано в технических характеристиках. Для зажимов 222 с зелеными надписями это 32 А. По-моему, указано даже на корпусе зажима – проверю добавлю коммент. Для старых зажимом типа 222 это 25 А – но в него четверка и не влезет. Кстати в 773 серии есть трехконтактный зажим, рассчитанный на подключение шестерки и для него указан рабочий ток 41 А. Пришлось такой недавно использовать, когда клиент сам проложил и заштукатурил ПВС 3х6. Зачистил провода на 12 мм (указано на корпусе), облудил и установил в зажим, а в два остальных отверстия установил облуженные четверки, к которым подключил пятиконтактные зажимы серии 22. Вот так получилось разветвление шестерки на 8 выходов.

Насчет скотчлоков, я бы сказал следующее: редкостное Г. Может у ваго они и хорошие, но все остальное никуда не годится.

Подскажите пожалуйста не пойдет ли во вред паста при использовании только медного кабеля в клемниках. Умышленно приобрел с пастой для бОльшей проводимости и надеялся что и медь она от окисла защитит, а на одном из сайтов прочитал, что надо максимально удалить смазку из гнезд под медь.

Паста идёт только на пользу, она уменьшает окислы и переходное сопротивление.

Подскажите, можно ли использовать клемники Wago новой серии 221 (221-412, 221-413, 221-415) для соединения медных проводов с алюминиевыми. В интернете противоречивая информация.

Кстати, не обязательно использовать медь там, где ранее был проложен алюминий. ПУЭ так и говорит, что допускается использовать алюминий в помещениях, где проводка выполнена алюминием. И проблем с соединением не будет.

Я сам только вчера ставил дополнительную розетку в хрущевке – кинул кусок алюминия, подключился скруткой в распред.коробке. И договорился, в выходной буду полностью перебирать щиток, поставлю нормальные автоматы вместо советских дубовых)

Перенос розетки.В старой нужно соединить алюминевые провода с медными, все одножильные.Можно ли соединить их WAGO 224 с пастой, которые предназначены для светильников или лучше на винтовые клемники. Подразумеваетсья потом место соединения в старой розетке замуровать.

Как выбрать и пользоваться клеммниками Wago для соединения проводов

Клеммы Wago стремительно вытесняют из электротехники прочие виды соединений проводов. Они пригодны для подключения потребителей малой и средней мощности. Это означает, что их можно использовать для большинства типов домашних электроприборов и некоторого производственного оборудования. Такие возможности стали предпосылкой к массовому применению ваговских зажимов и росту их популярности среди специалистов.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Изоляция клеммника выполнена из устойчивого к перегреву материала. Он кратковременно выдерживает температуру до 200 °C. Это свойство необходимо с точки зрения требований пожарной безопасности.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории. Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями.

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Разновидности клеммников Ваго

Разные типы клеммников имеют отличающиеся характеристики и функционал. На практике чаще всего используются три модификации соединителей Ваго:

1. С плоской пружиной.
2. Cage Clamp.
3. Fit Clamp.

С плоской пружиной

Подходят для оперативных монтажных работ. Согласно инструкции, данный вид клеммника одноразовый. Технически же его возможно применить с десяток раз. После этого он ломается.

Зажим Wago с плоской пружиной часто используют для монтажа сетей освещения. Это очень удобно, ведь работа выполняется под потолком. Использовать на высоте прочие методы соединения затруднительно.

Конструкция зажима позволяет подключать им кабели от 0,5 до 4 кв. мм. Провода при этом должны быть одножильными. Возможно соединение и гибких кабелей, состоящих из множества тонких проволок. В таком случае на них должен одеваться и опрессовываться наконечник.

Выпускаются двух модификаций:

1. Для подключения только медных проводов;
2. Для меди с алюминием.

Cage Clamp

Позволяют многократно соединять провода клеммниками. Подходят для более серьезных нагрузок. С их помощью соединяются электрические двигатели, магнитные пускатели или маломощные нагревательные элементы. Ничего не мешает использовать их для подключения различных датчиков и слаботочных цепей.

Устройство этого типа зажима дает возможность применять его с проводкой до 35 кв. мм. Для разжатия пружины и монтажа провода необходима тонкая отвертка или любой подобный острый предмет. Допускается подключение многожильных проводов без наконечников.

Fit Clamp

Предназначены для экспресс-работ по электромонтажу. В своем устройстве имеют самозажимный врезной контакт. Это позволяет перед подключением провода не снимать с него изоляцию. За такое удобство, конечно, придется немного доплатить. Но если соединить требуется сотни проводов, то затраты вполне оправданы.

Стоит отметить, что для нормального прокола изоляции, она должна быть свежей и невысохшей. Возможны проблемы при подключении проводки в условиях отрицательных температур. В таких случаях многие типы изоляции становятся слишком твердыми.

Серии клеммников

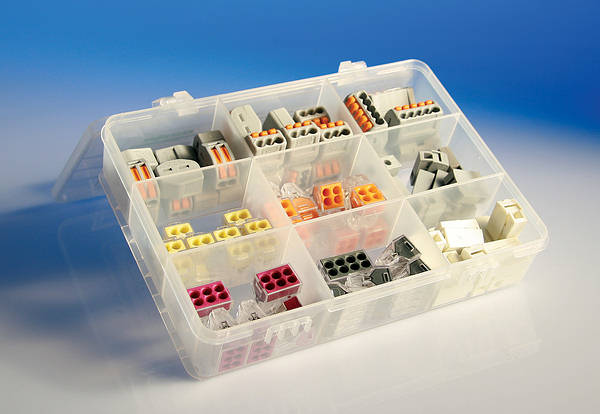

Производимые компанией Ваго клеммники подразделяются на несколько серий. Каждая из них подразумевает работу в тех или иных условиях. При подборе серии следует руководствоваться следующими характеристиками проводки или оборудования:

• номинальное напряжение в сети;
• максимальный действующий ток;
• температура, влажность и прочие условия окружающей среды;
• качество и надежность монтажа.

Для сетей освещения

К этому виду соединителей относятся клеммники, которые пригодны для подключения осветительных приборов. Их особенность — низкий рабочий ток. Они пригодны для работы в бытовых сетях 220 В и соответствуют всем требованиям пожарной безопасности.

Данная категория подразумевает быстрое выполнение поставленных задач. Поэтому клеммники изготовлены по технологии Push-in Cage Clamp и не требуют применения наконечников даже на гибких проводах. Примеры зажимов, пригодных для монтажа осветительных приборов:

• серия 294 — подходит для подключения самых тонких проводов;
• 272 — рассчитана на жилы стандартного сечения 2,5 кв. мм;
• 293 — оснащается выводом для заземления и монтажной защелкой.

Для электромонтажных работ

Эта категория применяется наиболее часто. Клеммники для электромонтажных работ используют для разводки квартирной проводки и маломощных промышленных устройств. Они предназначены для подключения в компактных коробках и там, где прочие виды креплений просто не поместятся.

Популярные представители этой категории:

• серия 222 — пригодна для любых типов квартирных кабелей и справляется с высокими токами;
• 221 — имеет прозрачный корпус для визуального контроля надежности соединения;
• 243 — для низковольтной проводки диаметром 0,6–0,8 мм;
• 273 — для самой распространенной в быту проводки сечением 2,5 и 4 кв. мм;

Важно! Многократное применение одного и того же ваговского зажима с рычагом снижает усилие его пружины. Поэтому такие клеммники, особенно в силовых цепях, следует применять только один раз.

Отмечаются и многоуровневые электромонтажные клеммники. Они представляют собой устройство, состоящее из нескольких независимых соединителей, расположенных в одном корпусе. Разработаны для экономии места и повышения плотности монтажа.

Для установки на DIN-рейку или в щит

Получили массовое распространение в распределительных щитах и шкафах управления. Их особенность — возможность установки на DIN-рейку. Это позволяет применять клеммники в сложных электрических устройствах, где необходимо подключить по схеме сотни проводов.

В конструкцию входит защелка для крепления и поле для установки маркировочной ленты. Дополнительно клеммники могут оснащаться контактными отверстиями для измерений.

• серии 260 и 860 — применяются для боковой и фронтальной установки на монтажную дин-рейку;
• 862 — имеет усиленный корпус и возможность подключения проводов без наконечников;
• 869 — обладает компактными размерами и подходит для слаботочной проводки сечением до 4 кв. мм;

Сервисные клеммные колодки

Сервисные клеммы универсальны по своему назначению. Они используются как временный соединитель проводов. Имеют двухстороннюю конструкцию. Получается 2-проводная клемма. Провод входит слева и выходит справа.

Внутри также имеется контактная пружина. Сверху кнопка-рычаг для его ослабления. Жилы соединяемых кабелей предварительно зачищаются. Затем они вставляются по бокам клеммника. Распространенные серии:

• 224;
• 221.

Другие серии

Существуют и менее распространенные серии клеммников Ваго. Они реже встречаются в продаже или электротехнике. Но каждый из этих типов обладает своей особенностью. К прочим видам соединителей относятся:

• 273 серия — пригодна для подключения алюминиевых проводов к медным;
• 862 серия — проходная клемма с номинальным током до 6 А и фиксацией корпуса на винты.

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Признаки оригинального зажима Wago

Клеммники Ваго обрели невероятную популярность. Находятся производители, которые пытаются выдавать себя за этот бренд. Поэтому важно отличать настоящую продукцию Ваго от некачественных подделок. Нужно помнить три простых правила:

1. Оригинальные клеммники на своей тыльной стороне содержат схематическую инструкцию по применению.
2. На корпусе настоящего клеммника обязательно указан его рабочий ток и логотип «WAGO».
3. Рычаги для ослабления пружин у подделок имеют более темный оранжевый цвет. Оригинальная же соединительная клемма заметно ярче.

Советы по использованию клеммников

При использовании соединителей Ваго желательно руководствоваться некоторыми несложными принципами. Они отчасти не совпадает с рекомендациями производителя. Однако практика показывает, что этих правил все же стоит придерживаться. Советы по использованию клеммников Ваго:

1. Лучше всего данное соединение пригодно для сетей освещения с током не более 5 А.
2. При работе на мощности свыше 1 кВт важную роль играет чистота поверхности проводки.
3. При токах свыше 10–15 А лучше избегать применения клеммников Ваго. А если все же приходиться использовать, то как можно чаще следить за их состоянием.
4. Не стоит допускать контакт соединителей Ваго с легковоспламеняющимися материалами.

Важно! После подключения кабеля его контакт с колодкой проверяется на надёжность. Для этого необходимо с небольшим усилием попробовать выдернуть токопроводящую жилу из зажима. Она должна оставаться на месте.

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

1. У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
2. Соединения Ваго должны быть доступны для осмотра.
3. Не стоит превышать номинальный ток клеммника. Лучше приобретать его с двойным запасом по мощности.
4. При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
5. При хранении и эксплуатации зажимов важно изолировать их от влаги.

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.
