Устройство двигателей MPI

Двигатели с распределенным впрыском топлива (MPI) — ключевая технология в автомобилестроении, обеспечивающая оптимальное сочетание мощности, экономичности и экологичности. В статье рассмотрим устройство и принцип работы двигателей MPI, а также их преимущества и недостатки по сравнению с другими типами впрыска. Эти аспекты помогут автолюбителям лучше ориентироваться в выборе автомобилей и углубить знания специалистов в области автомобильной техники.

КОНСТРУКЦИЯ

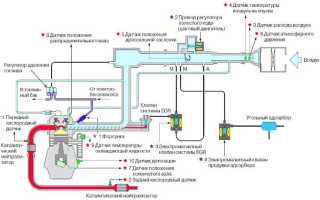

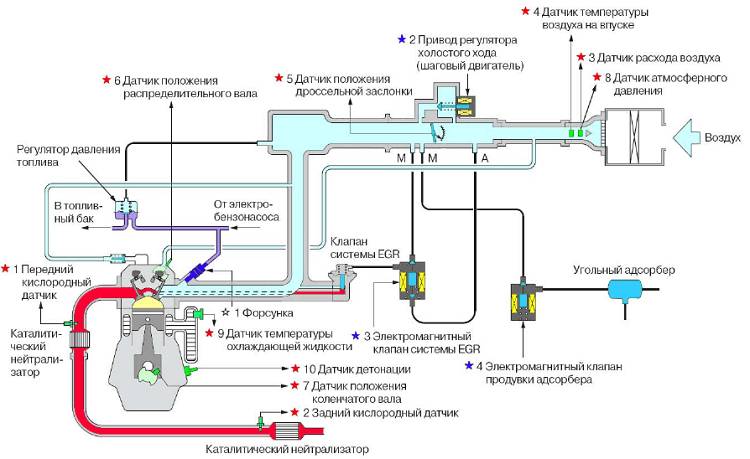

Схематически изображена конструкция системы многоточечного впрыска, применяемой в автомобилях Mitsubishi Motors. Эта технология широко используется и в моделях Volkswagen и Skoda. Основное отличие заключается в способах определения объема поступающего воздуха. На представленной схеме можно увидеть датчик абсолютного давления (ДАД) и датчик температуры (ДТВ). В двигателях с многоточечным впрыском (MPI) объем воздуха также может измеряться с помощью датчика массового расхода воздуха (ДМРВ) и датчика типа Кармана.

Ключевые компоненты электронно-управляемой системы распределительного впрыска бензина MPI:

• система подачи топлива;
• система зажигания;
• система определения объема воздуха;
• системы контроля выбросов отработанных газов.

Специалисты в области автомобильной техники отмечают, что двигатели с многоточечным впрыском (MPI) представляют собой значительный прогресс в технологии внутреннего сгорания. Они обеспечивают более точное распределение топлива, что способствует повышению экономичности и снижению выбросов вредных веществ. Эксперты подчеркивают, что система MPI позволяет оптимизировать процесс сгорания, что, в свою очередь, увеличивает мощность и отзывчивость двигателя. Кроме того, благодаря более равномерному впрыску топлива, двигатели MPI демонстрируют меньший износ и более продолжительный срок службы. В то же время, специалисты предупреждают о необходимости регулярного обслуживания таких систем, чтобы избежать проблем с засорением форсунок и обеспечить их эффективное функционирование.

Все про двигатель Фольксваген Поло | Двигатель 1.6 MPI CWVA

Эксперты в области двигателестроения отмечают, что устройства MPI (Multi-Point Injection) представляют собой значительный шаг вперед в технологии впрыска топлива. Они обеспечивают более равномерное распределение топлива по цилиндрам, что способствует улучшению сгорания и, как следствие, повышению эффективности работы двигателя. Специалисты подчеркивают, что такая система позволяет снизить выбросы вредных веществ, что делает автомобили более экологичными. Кроме того, благодаря точному контролю впрыска, двигатели MPI демонстрируют лучшие показатели мощности и экономии топлива по сравнению с традиционными системами. Однако, эксперты также предупреждают о необходимости регулярного обслуживания таких систем, чтобы избежать проблем с засорением форсунок и обеспечить долгосрочную надежность работы двигателя.

ОСНОВЫ ПРИНЦИПА РАБОТЫ

Требования, которым должна соответствовать топливовоздушная смесь бензинового двигателя:

• находиться в газообразном состоянии. Иными словами, для эффективного горения до момента поджога ТПВС бензин должен полностью испариться;
• быть гомогенной. Газообразное состояние способствует хорошему перемешиванию топлива с окислителем (кислород, который находится в воздухе). При неравномерном перемешивании в зонах с большим количеством окислителя повышается риск детонации. В областях со значительным переобогащением бензин будет сгорать не полностью, что повлечет снижение КПД двигателя;
• количество подаваемого топлива должно соответствовать массе поступившего в цилиндры воздуха. Для наиболее полного сгорания ТПВС необходимо смешать 1 кг бензина с 14,7 кг воздуха. Увеличивая либо уменьшая долю воздуха, мы получаем экономический (обедненный) либо мощностной (обогащенный) состав топливной смеси. Но диапазон изменения пропорций в составе довольно узок, чем отчасти объясняется сравнительно низкий КПД бензинового двигателя с системой впрыска MPI (к примеру, в сравнении с ДВС цикла Дизеля).

основы инжектора (теория)

Интересные факты

Вот несколько увлекательных фактов о двигателях, оснащенных системой многоточечного впрыска (MPI – Multi-Point Injection):

1. Многоточечный впрыск: В системе MPI каждый цилиндр имеет отдельную форсунку, что позволяет более точно регулировать подачу топлива. Это обеспечивает равномерное распределение топлива и воздуха в камере сгорания, что, в свою очередь, способствует повышению эффективности сгорания и снижению выбросов вредных веществ в атмосферу.

2. Сравнение с другими системами: В отличие от таких систем впрыска, как PFI (Port Fuel Injection) или GDI (Gasoline Direct Injection), MPI обеспечивает более качественное смешивание топлива с воздухом, что особенно важно для двигателей с высоким уровнем компрессии. Это делает MPI более подходящей для определенных типов двигателей, особенно при низких и средних оборотах.

3. Экономия топлива и производительность: Двигатели с MPI способны обеспечивать лучшую экономию топлива по сравнению с карбюраторными системами благодаря более точному контролю соотношения воздух-топливо. Это также позволяет двигателям работать более эффективно, что может привести к увеличению мощности и улучшению динамических характеристик автомобилей.

Эти факты подчеркивают значимость технологии MPI в современном автомобилестроении и ее влияние на производительность и экологическую чистоту двигателей.

СИСТЕМА ПИТАНИЯ

Дроссельная заслонка, датчик массового расхода воздуха (ДМРВ), датчик абсолютного давления (ДАД), датчик температуры воды (ДТВ), электронная педаль акселератора, система водяного охлаждения, датчик детонации, каталитический нейтрализатор и датчик положения коленчатого вала (ДПКВ) встречаются не только в двигателях с многоточечным впрыском (MPI). Основная особенность MPI — система подачи топлива.

Сбор данных о оборотах двигателя, температуре охлаждающей жидкости, желаемой и фактической нагрузке, а также скорости автомобиля позволяет блоку управления двигателем (ЭБУ) точно определить время впрыска и объем топлива. Это обеспечивает двигателям MPI оптимальный крутящий момент и максимальную мощность при умеренном расходе топлива.

ПРЕИМУЩЕСТВА В СРАВНЕНИИ С КАРБЮРАТОРОМ, МОНОИНЖЕКТОРОМ

Карбюраторные и моноинжекторные системы впрыска стали частью прошлого, поскольку их конструктивные особенности не обеспечивали точное дозирование топлива во всех режимах работы двигателя и не позволяли минимизировать потери во время прогрева. При непосредственном впрыске бензина в впускной коллектор, после холодного запуска значительная часть топлива оседала на холодных стенках коллектора. Это вынуждало обогащать топливную смесь, что, в свою очередь, увеличивало расход топлива и уровень вредных выбросов.

Какие преимущества у двигателей с системой впрыска MPI?

• Точное соотношение топлива и воздуха. Бензин подается через форсунки в впускные клапаны каждого цилиндра, что исключает неравномерное заполнение. Время впрыска определяется сигналом на форсунки, а объем топлива зависит от продолжительности открытия инжектора. Управление системой MPI осуществляется ЭБУ, который рассчитывает момент впрыска и объем бензина на основе данных с датчиков.

• Снижение потерь на испарение бензина. Форсунки расположены близко к впускным клапанам, что предотвращает переобогащение при прогреве двигателя. Это расположение позволяет бензину дольше оставаться в жидкой форме, снижая температуру в камере сгорания. Повышенная детонационная стойкость позволяет изменить степень сжатия и увеличить мощность двигателя.

• Более высокое давление впрыска. Это разбивает топливо на мелкие капли во время впрыска, что улучшает его испаряемость и смешиваемость с окислителем.

НЕДОСТАТКИ

Недостатком двигателей MPI является то, что это, хотя и усовершенствованный, все же впрыск топлива во впускной коллектор. Если вы знакомы с принципами работы моторов TSI и TFSI, то вам известны преимущества, которые предоставляет непосредственный впрыск. Рекомендуем также изучить устройство и сравнение различных систем питания двигателя.

Современные двигатели все чаще оборудуются гибридным впрыском, при котором отдельные форсунки осуществляют впрыск как в клапаны, так и непосредственно в камеру сгорания. Инжекторы в коллекторе выполняют роль вспомогательной системы, способствующей удалению отложений с впускных клапанов.

MPI или GDI. Распределенный или Непосредственный впрыск. ПРАВИЛЬНЫЙ ВЫБОР

ОСОБЕННОСТИ МОТОВ VOLKSWAGEN, SKODA

Существует множество негативных отзывов о 1.6-литровых двигателях MPI, установленных на моделях группы VAG, таких как Skoda Yeti, Octavia и Volkswagen Polo Sedan. Наиболее критикуются моторы CFNA, которые начинают издавать стуки на холодную и потребляют масло при небольших пробегах. Это связано не с распределительным впрыском MPI, а с особенностями конструкции цилиндропоршневой группы.

Владельцам автомобилей с двигателями MPI стоит знать, почему не рекомендуется прогревать машину на холостых оборотах.

Проблема стуков на холодную в меньшей степени затрагивает двигатели 1.6 CWVA, но это привело к увеличенному расходу масла. Инженеры Volkswagen компенсировали возросшую нагрузку на цилиндропоршневую группу за счет конструкции маслосъемных колец, которые оставляют на стенках цилиндров значительное количество масла. Более подробно о проблемах атмосферных MPI двигателей Skoda и VW расскажет Андрей Крутко.

ПЕРСПЕКТИВЫ РАЗВИТИЯ ТЕХНОЛОГИИ MPI

Технология многоточечного впрыска (MPI) продолжает эволюционировать, подстраиваясь под современные требования в области экологии, экономии топлива и повышения производительности двигателей. В последние годы наблюдаются тенденции, которые могут существенно изменить будущее MPI.

Одной из главных перспектив является интеграция MPI с системами управления двигателем, основанными на искусственном интеллекте. Такие системы способны в реальном времени анализировать данные и оптимизировать процесс впрыска топлива, что приводит к улучшению характеристик двигателя и снижению выбросов. Применение алгоритмов машинного обучения позволит двигателям адаптироваться к различным условиям эксплуатации, что повысит их эффективность и надежность.

Также стоит отметить прогресс в технологиях впрыска, таких как использование пьезоэлектрических форсунок, которые обеспечивают более точный и быстрый впрыск топлива. Это улучшает распыление и смешивание топлива с воздухом, что, в свою очередь, способствует более полному сгоранию и снижению расхода топлива. Пьезоэлектрические форсунки могут работать на высокой частоте, что открывает новые возможности для оптимизации работы двигателя.

Важным направлением является также использование альтернативных видов топлива, таких как сжиженный природный газ (СПГ) и водород. Технология MPI может быть адаптирована для работы с этими источниками, что позволит значительно уменьшить углеродный след автомобилей. Разработка гибридных систем, которые объединяют MPI с другими технологиями впрыска, такими как прямой впрыск (DI), также может стать важным шагом вперед в повышении общей эффективности двигателей.

Не менее значимым аспектом является внедрение новых материалов и технологий производства, которые помогут снизить вес и увеличить прочность компонентов системы впрыска. Это может привести к улучшению общей динамики автомобиля и снижению расхода топлива. Например, использование композитных материалов и 3D-печати в производстве форсунок и других элементов системы может значительно упростить процесс их изготовления и снизить затраты.

Наконец, следует отметить важность соблюдения экологических норм и стандартов. В условиях ужесточения требований к выбросам вредных веществ технологии MPI будут продолжать развиваться в направлении снижения токсичности выхлопных газов. Это может быть достигнуто как за счет улучшения процессов сгорания, так и за счет внедрения дополнительных систем очистки выхлопных газов.

Таким образом, будущее технологии MPI выглядит многообещающим, с множеством направлений для дальнейшего развития. Инновации в области управления, материаловедения и альтернативных источников топлива будут способствовать созданию более эффективных и экологически чистых двигателей, соответствующих требованиям современного общества.

СРАВНЕНИЕ С ДРУГИМИ СИСТЕМАМИ ВПРЫСКА

Системы впрыска топлива играют ключевую роль в работе двигателей внутреннего сгорания, и среди них системы MPI (Multi-Point Injection) занимают особое место. Для более глубокого понимания их особенностей и преимуществ, важно сравнить их с другими распространенными системами впрыска, такими как карбюраторные системы и системы впрыска с одним впрыскивателем (Single-Point Injection).

Карбюраторные системы, которые использовались в автомобилях до широкого распространения электронных систем впрыска, работают на основе механического смешивания топлива с воздухом. Это приводит к ряду недостатков, таких как неравномерное распределение смеси по цилиндрам, что может вызывать проблемы с производительностью и увеличивать выбросы вредных веществ. В отличие от карбюраторов, системы MPI обеспечивают более точное и равномерное распределение топлива, что способствует лучшему сгоранию и повышению общей эффективности двигателя.

Системы впрыска с одним впрыскивателем, также известные как системы однопортового впрыска, имеют свои преимущества и недостатки. Они проще в конструкции и могут быть дешевле в производстве, однако их эффективность значительно ниже по сравнению с MPI. В системах однопортового впрыска топливо подается в один общий впускной коллектор, что приводит к менее эффективному распылению и смешиванию с воздухом. Это может негативно сказаться на мощности и экономичности двигателя, особенно при высоких нагрузках.

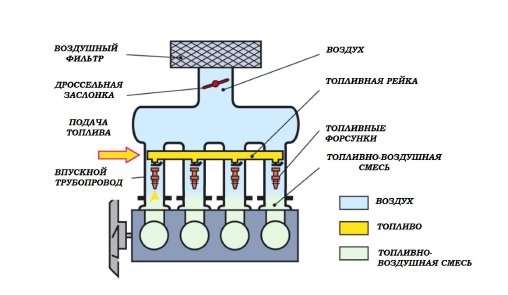

Системы MPI, в свою очередь, используют несколько форсунок, расположенных непосредственно над каждым впускным клапаном. Это позволяет обеспечить более точное впрыскивание топлива в каждый цилиндр, что значительно улучшает характеристики двигателя. Благодаря этому достигается более высокая мощность, лучшая отзывчивость на нажатие педали акселератора и снижение расхода топлива. Кроме того, системы MPI способствуют снижению выбросов вредных веществ, что делает их более экологически чистыми по сравнению с карбюраторными и однопортовыми системами.

Еще одним важным аспектом является возможность адаптации систем MPI к различным условиям работы двигателя. Современные системы впрыска могут использовать данные от различных датчиков (температуры, давления, положения дроссельной заслонки и т.д.) для оптимизации процесса впрыска в реальном времени. Это позволяет двигателю работать более эффективно в различных режимах, от низких до высоких оборотов, что является значительным преимуществом по сравнению с более старыми технологиями.

В заключение, системы MPI представляют собой более современное и эффективное решение по сравнению с карбюраторными и однопортовыми системами впрыска. Их способность обеспечивать точное и равномерное распределение топлива, а также адаптироваться к изменяющимся условиям работы делает их предпочтительным выбором для современных двигателей внутреннего сгорания.

Вопрос-ответ

Что значит mpi двигатель?

Сокращение MPI расшифровывается как Multi Point Injection – значит, для каждого цилиндра двигателя существует своя форсунка-инжектор. Вторая особенность двигателей 1.6 MPI – это отсутствие турбокомпрессора. Топливо подаётся во впускной коллектор обыкновенным бензонасосом с давлением в три атмосферы.

1. 0-литровый MPI (с естественным всасыванием). Это более простой механический двигатель, который с большей вероятностью окажется надежным и экономичным в эксплуатации. В Polo двигатель MPI был разработан с учетом экономичности и плавной, предсказуемой подачи мощности и идеально подходил для езды по городу и спокойного вождения.

В чем разница между TSI и MPI?

Двигатель MPI оснащен системой многоточечного впрыска топлива. В отличие от TSI с прямым впрыском, в MPI топливо подается из бензобака с помощью электронасоса через топливную рампу к форсункам.

Советы

СОВЕТ №1

Изучите основные принципы работы двигателей MPI (Multi-Point Fuel Injection). Понимание того, как система впрыска топлива распределяет топливо по каждому цилиндру, поможет вам лучше оценить преимущества и недостатки таких двигателей.

СОВЕТ №2

Обратите внимание на регулярное техническое обслуживание. Двигатели MPI требуют качественного топлива и регулярной замены фильтров, чтобы избежать засорения инжекторов и поддерживать оптимальную производительность.

СОВЕТ №3

Сравните двигатели MPI с другими типами впрыска, такими как GDI (Gasoline Direct Injection). Это поможет вам понять, какие технологии лучше подходят для ваших нужд и предпочтений в плане производительности и экономии топлива.

СОВЕТ №4

Следите за новыми разработками в области технологий MPI. Инновации, такие как системы управления впрыском и улучшенные инжекторы, могут значительно повысить эффективность и снизить выбросы, что важно для экологии и экономии топлива.
