Yfa 223j что это такое

Фен для сушки волос , не понятна схема управления

savelij®

Просмотр профиля

savelij®

Просмотр профиля

а если подумать, а зачем туда диодов то понапихали.

а если подумать, а зачем туда диодов то понапихали.

Нет не запрещено. Схему то давайте.

диоды только для постоянного тока имеют значения

ну Модератор, толкаешь меня на преступление, пойду щас попробую какой нибудь фен разобрать ради этого. Надеюсь что там такое же.

Shturman1

Просмотр профиля

savelij®

Просмотр профиля

Не тоже самое. В большинстве бытовых фенов установлены диодные мосты (откровенные китайцы могут сэкономить) для питания мотора вентилятора, скорость обдува меняется с помощью дополнительного сопротивления: либо включением резистора, либо части спирали.

Это придумали ещё до засилья китайской и иной техники. Фены с моторчиками постоянного тока и изменение режимов подключением отводов от спирали были ещё и в совдеповские времена

А прочитать об этом можно свободно и в инете и в книжках (из серии “хочу всё знать”) без особо труда, было бы желание искать.

Да, ещё чуть не забыл бросить камень.

Такое переключение режимов нагревателей возможно только в дешёвеньких и недолговечных, то бишь, одноразовых, слабомощных фенах. Просто стоит прикинуть, какой ток надо пропустить через диод, если “типовой дамский” фен кушает 1,8-2 кВт. А потом посмотреть, что же за диодики понапиханы в фене. как правило типа 1N4004, то есть макс. ток 1А.

ПОМОГИТЕ ОПОЗНАТЬ ЭЛЕМЕНТ В ФЕНЕ

Здравствуйте! Помогите опознать элемент YFA 223J стоит в фене ROWENTA CV-4062. Фотка прилагается.

Добавлено 11-08-2011 15:12

В принципе нашел у китайцев.Перевел.Это ионизатор.

• 12 Авг 2011

Как определить компонет Маркировка компонентов Логотип производителя Корпуса электронных компонентов Справочники Обмен ссылками Ссылки дня

Как определить электронный компонент?

В первую очередь по его маркировке. Для начинающих, отметим, что во многих случаях для успешного опознования компонента необходимо определить:

• Маркировку
• Тип корпуса
• Логотип производителя
• Используемый узел
• Схему включения

Какая маркировка электронных компонентов ?

Marking (маркировка) — это обозначение на корпусе электронного компонента (радиодетали).

Она может быть полной, укороченной, SMD-кодом, цветовой, и тд. И если с резисторами и конденсаторами обычно проблем нет, то с микросхемами и транзисторами часто возникают вопросы с распознованием.

Всю информацию по маркировке производители указывают в даташитах (DataSheet), которые размещены на их сайтах. На форуме накоплен большой опыт в распознавании импортных радиодеталей использующихся в современной аппаратуре. Некоторая документация закачана разделы — микросхемы, транзисторы, диоды и стабилитроны.

Какие логотипы у производителей электронных компонентов?

Logo (логотип) — символика производителя на корпусе компонента. Как правило, это небольшие рисунки или символы, если позволяет место для размещения. Распознав производителя уже намного понятнее в каком направлении копать дальше.

Большой список фото и других данных по компаниям производителей размещены в теме логотипы производителей электронных компонентов

Какие типы корпусов электронных компонентов?

Package (корпус) — вид корпуса электронного элемента. На сайте сущеструет каталог с чертежами часто встречающихся типов корпусов (размеры, спецификация, чертеж)

Корпус	Краткое описание
DIP	(Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89	Пластиковый корпус для поверхностного монтажа
SOT-23	Миниатюрный пластиковый корпус для поверхностного монтажа
SOP	(SOIC, SO, TSSOP) — миниатюрные корпуса для поверхностного монтажа
TO-220	Корпус для монтажа (пайки) в отверстия
TSOP	(Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA	(Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Где скачать справочник ?

Большинство справочных данных — распиновка, характеристики и параметры расположены в темах и файловом разделе. Некоторые ссылки:

Генератор отрицательных ионов yfa 223j схема подключения

Схема ионизатора воздуха (генератор отрицательных ионов)

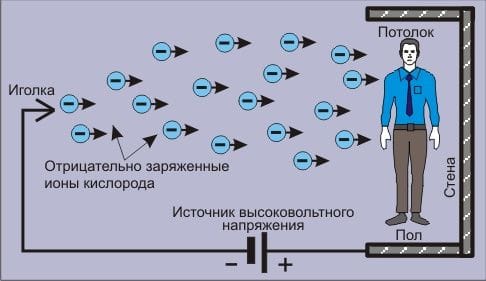

В медицине в лечебных целях иногда используют ионизатор воздуха. В быту их нередко применяют для очистки помещения от пыли и микробов и создания более комфортных условий. Простой ионизатор можно выполнить, воспользовавшись схемой, рис. 5.78. В ней высокое напряжение формируется за счет индуктивного выброса противо-э.д.с. в катушке 1 трансформатора Т2, который возникает каждый раз после прекращения тока через обмотку 2. Это напряжение выпрямляется диодом VD4 и подается на излучатель Е1.

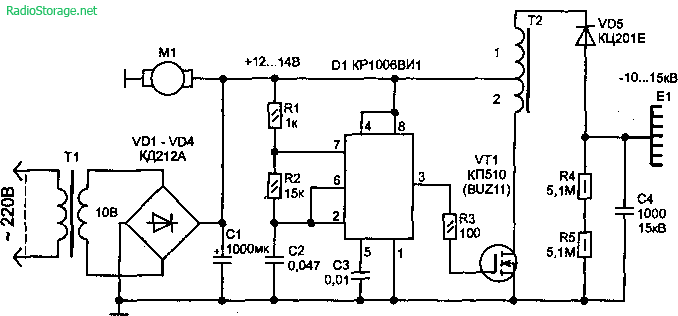

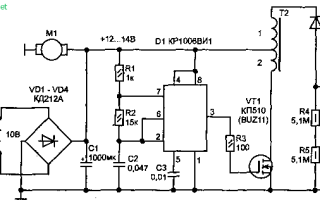

Рис. 5.78. Схема генератора отрицательных ионов

В качестве сетевого трансформатора Т1 можно воспользоваться унифицированными, обеспечивающими во вторичной обмотке ток до 0,8 А, а Т2 легко изготовить на основе любого, используемого в генераторах строчной развертки цветных телевизоров, намотав обмотку 2 — 8. 12 витков, а в качестве обмотки 1 подключить уже имеющуюся, содержащую наибольшее число витков (высоковольтную).

Схема показывает только, как можно получить высоковольтное напряжение, а для того чтобы при помощи этого напряжения создать легкие аэроионы отрицательной полярности (именно они обладают полезными свойствами), потребуется изготовить излучатель Е1. Он выполняется из провода и должен иметь много игольчатых (острых) окончаний. Форма и размеры конструкции большого значения не имеют. Разные варианты таких излучателей можно увидеть в магазине — они входят в состав бытовых ионизаторов, изготовленных промышленностью (так называемая “люстра Чижевского А. Л.”).

При небольших размерах излучателя для ускорения циркуляции воздуха в рабочей зоне желательно установить вентилятор (мотор М1 показан на схеме), в этом случае более интенсивно проходит процесс образования аэроионов.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

Генератор отрицательных ионов

Воздух является одним из жизненно важных компонентов человека. Человек можете прожить несколько дней без воды, немного дольше без еды, человек лишенный воздуха, может жить всего пару минут. Качество окружающего воздуха во многих городах становится все хуже и хуже, что многие местные радиостанции по новостям информируют загрязненность воздуха вместе прогнозом погоды. Загрязнение воздуха в настоящее время является распространенным явлением. Последствия при загрязнении воздуха: повышение уровня CO2, парниковый эффект, истощение озонового слоя, и кислотные дожди.

Исследования

В то время, когда еще не было никаких разговоров по поводу загрязнения воздуха, некоторые ученые и экспериментаторы заметили, что ионизация может улучшить даже чистый воздух. Чистый воздух (в основном, состоит из 78% азота и 21% кислорода), как правило, полон положительных и отрицательных ионов примерно в отношении 5/4 . Исследователи обнаружили, что, когда это соотношение меняется в одну или другую сторону, то оно оказывает влияние на биологические системы.

Есть и недоброжелатели этой точки зрения. Поэтому, прежде чем я начал проектировать генератор отрицательных ионов, я провел небольшое исследование, чтобы выяснить, было бы это целесообразным. Я исследовал около 100 всемирно научных докладов о влиянии отрицательных ионов с 1973 по настоящее время (1992 год). Могу сообщить, что из моего обзора около 80% отметили благотворное влияние отрицательных ионов. Более 19%, уверяли, что нет никакого эффекта. Было много веских доказательств поддерживающих положительный эффект отрицательных ионов, и я понял, что ионный генератор — стоящий проект.

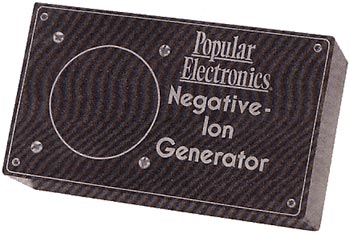

Ионный генератор

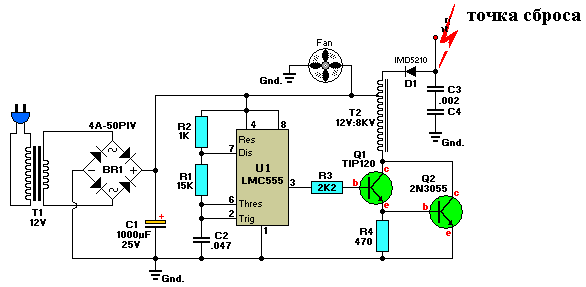

Конструкция генератора отрицательных ионов довольно проста (см. рис. 1). Схема представляет собой генератор высокого напряжения. Она содержит стандартный таймер 555, который используется для генерации прямоугольных импульсов. Импульсы подаются на базу транзистора NPN TIP120. Транзистор TIP120 обеспечивает достаточный ток на базе транзистора 2N3055, чтобы открыть его. Каждый раз, когда это происходит, автотрансформатор T2 выдает высокое напряжение. Выход трансформатора подключен к высоковольтному диоду на 10 кВ. Обратите внимание на полярность диода.

Прототип автора был построен по методу точка – точка (то есть соединения за счет выводов деталей). Это хороший метод, который можно использовать в ионном генераторе при условии соблюдения некоторых мер предосторожности: Убедитесь, что переходы между C3, C4, D1 должно быть не менее сантиметра друг от друга.

Точки сброса или ионизирующие штырьки должно быть «острыми» для повышения ионизации воздуха. Можно использовать например швейную иглу. Альтернативные ионизирующие штырьки можно сделать из небольшого куска многожильного провода. Сдирать изоляцию по 1 -2 см с одного конца провода и разделить жилки, чтобы они были более или менее равномерно распределены (получится что-то типа кисточки). Когда провод подключен к высокому отрицательному напряжению, каждая жилка будет вести себя как ионизирующий штырек.

Покрытие на вентиляционном отверстии должно быть пластиковым. Используя металлический экран будет сильно сокращен эффект генератора, потому что отрицательные ионы, которые вступают в контакт с металлическим экраном будут нейтрализованы.

Ионизация в фене – что это такое и для чего нужна?

Фен – инструмент, используемый для качественной укладки волос. Технологии развиваются, появляются устройства, при помощи которых можно быстро уложить даже непослушные локоны, при этом защитить их от различных повреждений.

Приборы для укладки действуют так: нагревается их рабочая часть, вентилятором выдувается нагретый воздух, который сушит, выпрямляет и фиксирует волосы.

Часто пользуясь обычным феном, есть вероятность пересушить волосы, из-за чего они становятся ломкими. Производителями сейчас выпускаются фены с ионизаторам, о которых и пойдет речь.

Ионизация в фене – что это

Воздух, насыщенный положительными ионами, воздействует на многое, включая волосы человека. Заряженные частички электризуют все вокруг, что приводит к созданию магнитного поля.

В условиях природы положительные ионы заменяются отрицательными (благодаря деревьям, молниям, космическому излучению). В квартирах и домах это явление не встречается, поэтому, пользуясь обычным феном, волосы чрезмерно электризуются, становятся распушенными, жесткими, сухими и непослушными.

В связи с этим начали выпускать устройства для ухода, генерирующие отрицательные ионы. Благодаря их воздействию локоны становятся мягче, сохраняется их естественная влажность и устраняется эффект статического электричества.

Как работают фены с ионизацией

Принцип действия зависит от того, как устроен сам ионизатор:

• компрессор маленьких размеров нагнетает горячий воздух, он идет по корпусу и выходит сквозь решетку с особым напылением. Покрытие решетки, нагреваясь от воздуха, выделяет отрицательно заряженные частицы. Воздушная струя их подхватывает и выдувает наружу. Для волос это полезно, что можно сравнить с эффектом от использования кондиционера, при этом они получают защиту от сухого горячего воздуха;
• ионы «создает» ионный генератор, встроенный в корпус. Он работает до тех пор, пока фен не будет выключен.

Нужна ли ионизация в фене

Что дает обычный фен – быстро сушит локоны, нагревая и испаряя воду на их поверхности. Пользуясь ионизирующим прибором, мелкие капли наоборот, задерживаются в волосе, проникая в его основание. Это настоящее спасение для сухих и ломких прядей.

Девушки, стремясь навести красоту, красятся, делают химическую завивку, пользуются утюжками и плойками, что отражается на здоровом виде волос. Современный фен решает эту проблему, при этом улучшает общее состояние локонов.

Эффект, заметный при длительном применении фена с ионизацией – снижается выработка кожного сала.

Природа заложила в организм человека интересный защитный механизм – если часто мыть голову горячей водой, а после сушить термическим способом, вырабатывается себум.

Из-за чрезмерного количества кожного сала появляется перхоть, себорея, волосы быстро загрязняются. Заряженные частички ионов решают эту ситуацию.

Преимущества и недостатки функции ионизации

Фен с такой функцией – недешевое удовольствие, но за него стоит переплатить, если хочется, чтобы волосы были красивыми и здоровыми.

Регулярно пользуясь этим способом сушки, улучшается общее состояние кожи головы, пряди меньше загрязняются, становятся блестящими и шелковистыми. Чтобы добиться желаемого результата, на волосы перед началом сушки рекомендуется нанести термозащиту в виде спрея или маски.

Какая польза от прибора с функцией ионизации:

• пряди станут прочнее, кончики перестанут сечься;
• в волосах сохраняется естественная влажность;
• разглаживаются чешуйки верхних слоев кожи, волосы становятся более гладкими;
• функция заряженных частиц – защита от пыли и грязи, поэтому локоны дольше будут сохранять чистоту;
• уменьшается активность сальных желез кожи головы;
• улучшается внешний вид волос (становятся блестящими и «живыми»).

Недостатком фенов с функцией ионизации является разве что повышенная цена, если сравнивать их с обычными устройствами для сушки. Также они тяжелее простых моделей.

Типы ионизации

Функция ионизации не так давно встречается в фенах. Производители используют разные способы насыщения воздуха отрицательно заряженными частицами. Условно, выделяют два класса.

Генератор ионов

Так называется маленькое устройство, размещенное в корпусе. Оно активируется при запуске инструмента, выделяя множество отрицательно заряженных частиц, которые, вместе с выдуваемым потоком воздуха попадают на волосы.

Как правило, это фены для бытового использования. Их недостаток – если генератор выйдет из строя, пользователь об этом узнает только со временем, ориентируясь на качество прядей. Визуально поломка не обнаруживается.

Турмалиновая ионизация

Существуют материалы, которые нагреваясь, начинают выделять ионы с отрицательным зарядом. Так было разработано турмалиновое покрытие. Оно наносится на решетку фена, через которую выдуваются горячие массы воздуха. Решетка, греясь, выделят частицы с отрицательным зарядом.

В приборах с ионизирующей функцией встречается два материала – турмалин и керамика. Турмалином называется кристалл искусственного происхождения, образуемый путем скрещивания алюминия с силикатами бора.

Он дороже керамики, но образует в 6 раз больше отрицательно заряженных частиц. Керамика, в свою очередь, более плавно разогревается. Это немаловажный фактор, если волос тонкий.

Фен с функцией ионизации – современный прибор для ухода за волосами. Сразу ожидать результата не стоит, он появляется при длительном использовании. Да и уже поврежденные локоны ионизация не спасет. Эффект ионизации позволяет сохранить водный баланс волос, сделает их шелковистыми и блестящими. Они становятся послушнее, при этом сокращается время сушки.

Ионизатор воздуха своими руками (несколько схем)

Процесс изготовления ионизатора:

Самый безопасный ионизатор воздуха

На популярном сайте электроники RADIOSKOT была представлена самая безопасная версия ионизатора воздуха.

В первую очередь плюс устройства в том, что в нем отсутствуют наружные элементы, на которых есть высокое напряжение, в связи с этим снижается вероятность получить удар током при прикосновении.

Еще предложенная схема создает не такой уровень радиопомех и меньше вырабатывает статического напряжения, что может приводить в негодность окружающую технику.

Ну и наконец, промышленные ионизаторы часто очень сильно притягивают к себе пыль, здесь этот недостаток также постарались убрать.

Защита Чтобы предотвратить систему от возникновения между электродами и другими элементами конструкции слишком большой разности потенциалов, используются резисторы R8-R10. Чтобы не пробило вторичную обмотку трансформатора, в системе предусмотрен разрядник SG1.

Питание Схема питания построена на реактивном емкостном сопротивлении. Она состоит из стабилитрона VD2, конденсаторов C1,С2, диодного моста VD1 и резистора R2.

Корпус и вентилятор Чтобы сделать устройство безопасным, его помещают в корпус от компьютерного блока питания. Для обеспечения циркуляции ионизированного воздуха используется компьютерный кулер, который стоит на родном месте в блоке питания. Вентилятор работает от источника питания в 12В и для него также предусмотрена отдельная схема.

Еще пару схем ионизаторов воздузха На сайте http://elektricvdome.ru была выложена схема создания классического ионизатора воздуха, то есть в виде люстры. Основное кольцо делается из оголенной медной проволоки диаметром 4.5 мм. Далее на это кольцо перпендикулярно натягивают более тонкую медную проволоку диаметром 0.7-1 мм.

Еще для создания кольца можно использовать металлический гимнастический обруч.

Фен для сушки волос – это электрический прибор, представляющий собой отрезок трубы, через которую с высокой скоростью в заданном направлении подается поток воздуха, нагретого до 60°C. Зачастую для удобства использования трубу оснащают пистолетной ручкой.

Устройство и принцип работы фена

Когда фен включен, то холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, насаженной на вал электродвигателя постоянного тока. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана разогретая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60°C, а в строительном до 600°C, после чего выходит из трубы.

На корпусе фена обычно имеется включатель, совмещенный со ступенчатой установкой режима работы, позволяющий включать фен в режим полной или половинной мощности.

На фотографии показан внешний вид типового движкового переключателя режимов работы.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при нарушении работы двигателя, на каркасе устанавливается тепловая защита в виде биметаллической пластины.

При нагреве воздуха выше заданной температуры биметаллическая пластина изгибается вверх по стрелке на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После остывания биметаллическая пластина возвращается в исходное положение, и контакты вновь замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других нагревательных бытовых электроприборов и отремонтировать фен может любой домашний мастер.

Электрическая схема фена

Большинство строительных фенов и для сушки волос имеют ниже приведенную электрическую схему. Питающее напряжение подается через вилку типа С6 с помощью гибкого шнура. Конденсатор С1 служит для подавления помех, излучающих щеточным узлом двигателя. Резистор R1 служит для разрядки конденсатора С1 после отключения вилки от розетки для исключения удара током человека при прикосновении к штырям вилки. В некоторых моделях элементы С1 и R1 не устанавливаются.

Управление режимами работы фена выполняется с помощью переключателя S1. В его положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении движка переключателя на один шаг вправо, его подвижный контакт замыкает выводы 1-2 и питающее напряжение через выпрямительный диод VD1 поступает через токоограничивающую спираль H1 на двигатель и нагревательную спираль H2. Диод обрезает половину синусоиды и таким образом снижает скорость вращения крыльчатки, и мощность нагрева спирали H2 наполовину.

При перемещении движка еще на один шаг, замыкаются контакты 1-2-3, на нагревательный элемент и двигатель подается все напряжение сети и фен работает на полную мощность.

Обычно в фенах устанавливают двигатели постоянного тока, рассчитанные на питающее напряжение 9-12 В. Для снижения напряжения служит спираль H1. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрогасящие конденсаторы С2-С3 выполняют задачу гашения искр в щеточно-коллекторном узле двигателя и подавления радиопомех.

Кнопка S2 служит для возможности переключения работы фена в режим обдува холодным воздухом. При нажатии на нее спираль H2 перестает нагреваться.

Для защиты фена от перегрева, что может произойти из-за снижения оборотов крыльчатки в случае неисправности двигателя, служит элемент тепловой защиты St, который размыкает цепь подачи питающего напряжения на нагреватель H2 при превышении максимально допустимой температуры воздушного потока.

Как отремонтировать фен своими руками

Внимание! При ремонте электрического фена следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку фена из розетки!

На фотографии представлен фен марки Melissa Magic мощностью 1600 Вт. На рукоятке размещен переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру исходящего из его сопла воздуха.

Строительный фен по внешнему виду, принципу работы, устройству и электрической схеме практически не отличается от фена для сушки волос. Только в нем воздушный поток нагревается до 600°C.

Если к Вам в ремонт попал сломанный фен, то в первую очередь надо выяснить по каким внешним признакам фен был признан неисправным. По ним можно, воспользовавшись ниже приведенной таблицей, сразу предположить в каком месте искать неисправность.

Внешнее проявление, причины и способы устранения неисправностей фена
Внешнее проявление	Вероятная причина	Способ устранения
При сушке волос фен периодически отключается	Перетерся шнур питания в месте выхода из корпуса фена или вилки	Отремонтировать или заменить сетевой шнур или вилку
Воздух из фена идет горячий с запахом гари	Недостаточная скорость вращения крыльчатки в результате навивки на вал мотора волос между крыльчаткой и его корпусом	Удалить острым инструментом волосы с вала
Фен после недолгой работы отключается	Срабатывает термозащита из-за недостаточной скорости вращения или остановки крыльчатки в результате навивки на вал мотора волос между крыльчаткой и его корпусом	Удалить острым инструментом волосы с вала
Фен не включается	В обрыве сетевой шнур или неисправен переключатель режимов	Отремонтировать или заменить сетевой шнур или выключатель
Из фена идет холодный воздух	Неисправна кнопка отключения нагрева, обрыв спирали, окислились контакты в элементе термозащиты	Прозвонить детали мультиметром, неисправные отремонтировать или заменить
Фен работает только в одном из положений переключателя режимов	Неисправен переключатель режимов, в обрыве одна из спиралей или диод VD1	Прозвонить мультиметром переключатель, диод и спираль, неисправные детали отремонтировать или заменить

Как разобрать фен

Разобрать фен бывает сложнее, чем его отремонтировать, так как части корпуса обычно внутри соединяются с помощью защелок, расположение которых с внешней стороны не видно.

Но всегда на рукоятке в области входа в корпус сетевого шнура имеется саморез, обычно закрытый декоративной заглушкой или заклеенный этикеткой. Благодаря разному цвету частей корпуса фена Braun, показанного на фотографии, видно по какой линии его разбирать.

Вот так выглядит декоративная пластиковая заглушка в корпусе фена. Так как она одного цвета с рукояткой, то ее сложно заметить. Для извлечения заглушки нужно острым предметом, например, шилом или ножом с острым концом лезвия поддеть ее за край.

После изъятия заглушки головка самореза стала видна, но оказалось, что шлиц на ней треугольный, при этом грани его выполнены таким образом, что саморез можно винтить только по часовой стрелке. Производитель предусмотрел, чтобы в домашних условиях фен для ремонта разобрать без поломки корпуса было невозможно.

Для вывинчивания винта с такой головкой сначала с помощью жала разогретого электрического паяльника он был нагрет. Для этого достаточно прижать жало паяльника к головке и удерживать в течение пары минут. От нагрева самореза пластмасса вокруг резьбы размягчилась. Далее, пока пластмасса не остыла, с помощью отвертки с плоским жалом шириной равной длине грани треугольника шлица саморез без трудностей был выкручен.

Во избежание трудностей при следящем ремонте фена при сборке саморез был заменен таким же по размерам, но со шлицом в головке под крестовую биту.

Съемная часть корпуса дополнительно держалась еще на четырех защелках. Две из них находились по бокам трубы. Для разборки пришлось одновременно с разведением деталей отжать их через образующуюся щель с помощью плоской отвертки.

После расцепления боковых защелок верхние освободились сами. Защелки были неглубокими, поэтому удалось разобрать фен без их поломки.

В данном фене неисправен был сетевой шнур, и поэтому дальнейшей его разборки не понадобилось, так как место подключения шнура к электрической схеме стало доступным.

Примеры ремонта фена

Наиболее часто фены ломаются по причине перетирания сетевого шнура или нарушения работы электродвигателя с крыльчаткой. В современных фенах, благодаря наличию тепловой защиты и использования толстой проволоки для намотки спирали она перегорает очень редко. Из десятка отремонтированных мною фенов с перегоревшей спиралью не встречалось.

Ремонт сетевого шнура фена

При сушке волос фен интенсивно перемещается и сетевой шнур постоянно изгибается. Хотя провода в шнуре медные и многожильные, но от многократных перегибов со временем обламываются. Признаком начала обрыва проводов является периодическое временное прекращение работы фена во время сушки волос.

Поэтому половина поломок связана с перетиранием сетевого шнура в месте выхода из корпуса, реже у вилки. Первым признаком такой поломки является перебои в работе фена во время сушки волос. На этом этапе легко узнать место дефекта шнура. Достаточно зафиксировать его посередине и пошевелить шнур сначала у входа в корпус вилки, а затем у входа в корпус фена. Если фен при этом будет работать стабильно, значит, шнур в порядке и неисправность надо искать в другом месте.

Если провода в шнуре перетерлись в месте выхода из вилки, то можно выполнить ремонт фена без его разборки. О том, как заменить вилку, описано в статье «Электрическая вилка, как подключить, отремонтировать».

Обычно провода шнура внутри фена припаивается к печатной плате или присоединяются с помощью накидных клемм, как на приведенной фотографии.

Для проверки шнура нужно прозвонить провода, прикоснувшись одним щупом тестера или мультиметра к одному из штырей вилки. Вторым щупом мультиметра поочередно прикоснуться к концам проводов. Один из проводов должен показать нулевое сопротивление. Между оставшимся проводом и вторым штырем вилки должно быть тоже нулевое сопротивление.

Если провода прозваниваются, то шевеля шнур в это время можно точно определить, в каком месте провод перетерся. В ремонтируемом изделии шнур был оборван в месте ввода в фен.

Если провода шнура припаяны к печатной плате, то прозвонить их можно не отпаивая, присоединив щупы прибора к штырям вилки. Переключатель работы фена должен быть установлен в режим максимальной мощности. Нагревательная спираль имеет сопротивление около 30 Ом. Поэтому, если провода шнура исправны, то мультиметр должен показать такое же сопротивление.

Онлайн калькулятор для расчета величины сопротивления по потребляемой мощности
Напряжение питания, В:
Мощность, Вт:

С помощью онлайн калькулятора Вы можете точно рассчитать величину сопротивления нихромовой спирали фена, исходя из его максимальной мощности.

В ремонтируемом фене обрыв шнура оказался в месте ввода его в корпус. Для восстановления работы нужно дефектный участок провода отрезать и перемонтировать накидные клеммы. Для снятия клемм с проводов сначала нужно с помощью ножа разогнуть в стороны усики, фиксирующие провода, как показано на фотографии.

Далее остроконечным ножом отрезаются провода от клемм. Можно с помощью шила отогнуть фиксаторы, но как показывает практика, повторная обжимка проводов не может гарантировать надежность контакта.

На следующем шаге перетертый участок провода отрезается и со шнура и проводов снимается изоляция. Длина шнура уменьшиться на десяток сантиметров, что не повлияет на эксплуатационные характеристики.

Осталось залудить провода и клеммы с помощью припоя электрическим паяльником и спаять их вместе. После надевания клемм, сборки и проверки работы фена ремонт его можно считать законченным.

Если нет под рукой паяльника, то в таком случае провода отрезаются на расстоянии 3-5 см. от места подключения к электрической схеме фена и удаляется отрезок дефектного шнура. Затем провода соединяются одним из механических способов, в зависимости от внутреннего свободного пространства в рукоятке фена.

Ремонт цепи питания двигателя

Попал в ремонт фен Melissa-1600, с жалобой на то, что воздушный поток из него стал слабым с запахом гари. При проверке оказалось, что крыльчатка вращалась с недостаточной скоростью. Сразу предположил, что на вал мотора между крыльчаткой и корпусом навились волосы. Обычно в большинстве случаев при таких признаках это и случается.

Но после разборки фена выяснилось, что один из выпрямительных диодов, установленных на моторе, разорвало пополам. Прозвонка остальных диодов показала их исправность. Поэтому двигатель и работал, но на него подавалась только одна полуволна выпрямленного напряжения.

Неисправный диод был выпаян и на его место, с соблюдением полярности, запаян первый попавшийся типа КД105. Напряжение питания двигателя обычно составляет 9-12 В при токе не более 0,5 А. Такие параметры обеспечит практически любой выпрямительный диод.

Заодно с вала мотора были удалены навитые волосы и смазаны подшипники машинным маслом. Для этого достаточно нанести каплю масла в точку фиксации вала в корпусе мотора и провернуть несколько раз вал за крыльчатку.

Перед установкой двигателя в фен его желательно проверить. Для работы мотора необходимо постоянное напряжение величиной 9-12 В. Но так как напряжение подается на диодный мост, то запитать двигатель можно как от постоянного, так и переменного источника тока. Подойдет даже простейший адаптер от любого устройства, выдающий соответствующее напряжение и ток до 0,5 А.

Подавать напряжение нужно на вход диодного моста, точки его припайки к электрической схеме фена. Если двигатель подключается к источнику постоянного напряжения, то нужно проверку провести сначала при одной полярности подключения, а потом поменять подключаемые провода местами. Это нужно чтобы проверить все диоды моста.

Испытания двигателя после профилактики и ремонта показали, что его крыльчатка при прокрутке рукой вращалась легко и при подаче напряжения от внешнего источника напряжения с достаточной скоростью.

Проверка фена после сборки показала, что работоспособность его полностью восстановлена. Крыльчатка вращалась с большой скоростью, и запах гари исчез.

Ремонт переключателя и кнопки включения холодного воздуха

Если фен невозможно включить, и сетевой шнур исправен, то причиной, как правило, является нарушение контактов в переключателе режимов. А если все режимы фена, но воздух не нагревается, то неисправна кнопка отключения нагрева, теплозащита или перегорела спираль.

Переключатели режимов работы в фене обычно впаиваются в небольшую печатную плату, которая фиксируется в направляющих или прикручена саморезами. На фотографии показаны выводы переключателя, впаянные в печатную плату. С левой стороны виден выключатель подачи горячего воздуха.

Если переключатель режимов не звониться, то можно попытаться тонким инструментом зачистить внутренние контакты через отверстие, расположенное рядом с его движком. Бывает, что выгорел только контакт одного из режимов работы, а остальные в рабочем состоянии. В таком случае можно пожертвовать редко используемым режимом работы фена и переключить коммутацию на исправный контакт.

Бывает, что из-за подгоревших контактов в результате нагрева корпус переключателя деформируется и движок заклинивается. В случае отсутствия переключателя на замену можно провода соединить напрямую, оставив только один режим работы фена. Включать в таком случае фен придется подключением его вилки к розетке.

Если неисправна кнопка отключения подачи теплого воздушного потока, и нечем ее заменить, то достаточно закоротить ее выводы. В таком случае эта функция работать больше не будет, а в остальном фен будет работать, как и прежде.

Ремонт тепловой защиты

Тепловая защита представляет собой два соприкасаемые контакта, один из которых закреплен на биметаллической пластине. При нагревании пластины свыше заданной температуры она изгибается вверх, как показывает стрелка на фотографии. В результате контакты размыкаются, и цепь питания нагревательной спирали разрывается.

Если кнопка отключения подачи горячего воздуха в порядке и спираль целая, то очевидно, что окислились контакты в реле тепловой защиты. Для восстановления достаточно в зазор между контактами ввести сложенную вдвое мелкозернистую наждачную бумагу и прижав биметаллическую пластину сверху пальцем несколько раз протянуть бумагу.

Неисправности нагревательного элемента — спирали

Если воздушный поток из фена идет холодным при работающем двигателе, исправной кнопке отключения и тепловой защиты, то поломка связана с нихромовой спиралью.

Обрыв спирали легко обнаружить внешним осмотром. А нарушение контакта в соединениях в виде полых заклепок на каркасе фена концов нихромовой проволоки с проводами, идущими от переключателя режимов работы, не всегда можно определить по внешнему виду. Если заклепки не имеют почернений, то в таком случае поможет только прозвонка мультиметром.

Для восстановления контакта в заклепочном соединении нужно с помощью плоскогубцев ее дополнительно обжать. Работу надо делать аккуратно, чтобы не поломать хрупкий слюдяной или керамический каркас.

Перегорание или обрыв спирали в современных фенах практически не происходит, но если такой отказ случился, то спираль необходимо будет заменить новой. Сращивание проволоки спирали скруткой или обжатием в отрезке алюминиевой или латунной трубки не приведет к долговременному успеху. Если спираль износилась, то после такого ремонта вскоре перегорит в другом месте.

Нихромовую спираль, с учетом мощности фена можно приобрести новую или намотать самостоятельно из нихромовой проволоки, рассчитав ее диаметр и длину по таблице.

Удаление волос и смазка вала двигателя фена

Еще одна распространенная неисправность фена, которую можно устранить самостоятельно, имея под руками только стандартный набор инструмента, это когда фен работает, но струя исходящего воздуха сильно горячая с запахом гари из-за намотки на вал двигателя волос или плохой смазки подшипников двигателя.

Удаление волос с вала двигателя фена BaByliss

Попал мне в ремонт фен BaByliss, показанный на фотографии, с жалобой, что исходящая струя воздуха стала слабой и очень горячей.

При проверке, по звуку работы вентилятора стало понятно, что частота его оборотов занижена, и причина неисправности кроется в работе двигателя. Для устранения неисправности пришлось фен разбирать.

Для того чтобы разобрать фен BaByliss сначала нужно снять насадку, открутив два самореза. Далее с помощью отвертки с плоским жалом снимается фиксирующее кольцо, установленное со стороны выхода подогретого воздуха. Поддается оно легко.

Далее с помощью двух отверток снимается фиксирующая чашка со стороны сетевого шнура. Она удерживается в корпусе с помощью двух защелок и тоже снимается без трудностей.

Осталось разъединить половинки корпуса, которые удерживаются на двух защелках с каждой боковой стороны. На фотографии, благодаря полупрозрачности пластика защелки хорошо просматриваются, как на фотографии в виде светлых полосок.

Фен разобран и осталось добраться до места вала, где намотались волосы. Двигатель закреплен внутри пластмассового корпуса, представляющего собой трубу таким образом, что для извлечения его нужно снять крыльчатку вентилятора. А крыльчатка, как правило, насажена на вал плотно и тут обычно возникают большие трудности, так как захватится за крыльчатку стандартным инструментом невозможно, и поломать ее легко.

Для решения подобных задач у меня сделан из китайских утконосов специальный инструмент – утконос с загнутыми под прямым углом концами губок. С помощью тисков концы легко загнулись, так как не были закалены.

Этим утконосом я также с успехом ремонтирую бегунки змеек и молний, в случае если звенья перестают смыкаться. Обычными плоскогубцами зачастую не добраться. А благодаря загнутым концам губок в любых случаях легко сжать смыкающую звенья часть бегунка.

В дополнение модернизированными плоскогубцами-утконосами удобно удерживать оси и валы, гайки и другие предметы разных форм – не выскальзывают, как из плоскогубец с плоскими губками.

После снятия с вала двигателя крыльчатки появился доступ к накрученным волосам. В этой модели фена на вал двигателя насажена латунная втулка, а уже на нее надета крыльчатка. Обычно она насаживается непосредственно на вал двигателя.

Осталось только острым предметом, например ножом, шилом или иголкой, удалить волосы и собрать фен в обратном порядке. Чтобы не возникло трудностей при сборке фена, при разборке советую сделать несколько фотографий.

Удаление волос и смазка вала двигателя фена Viconte

У фена Viconte внешнее проявление неисправности было такое же, как и у BaByliss, но в дополнение воздух исходил с запахом гари и вентилятор работал со скрежетом. Это свидетельствовало, что выработалась смазка подшипников двигателя.

Последовательность и технология разборки фена аналогичная как фена BaByliss, поэтому описывать ее нет необходимости.

Питающее напряжение с помощью двух проводов подавалось на диодный мост, распаянный на выводах двигателя. Для удобства ремонта провода были отпаяны с помощью паяльника. Цвета проводов можно не запоминать, так как на мост подается переменное напряжение, и порядок соединения проводов значения не имеет.

Попытка снять крыльчатку с вала двигателя с помощью вышеописанных утконосов не увенчалась успехом, даже при приложении большой мышечной силы. Пришлось придумывать, как удалить волосы и смазать подшипник, не снимая крыльчатку.

Пришла идея, что можно не мучатся со снятием крыльчатки, а просверлить отверстие в корпусе держателя двигателя, что и было сделано.

Место сверления отверстия нужно вымерять, чтобы не попасть в корпус двигателя или основание крыльчатки. Сначала было просверлено отверстие диаметром в три миллиметра, а затем рассверлено до пяти. Пластик корпуса мягкий и тонкий, поэтому отверстие можно сделать и концом остроконечного ножа.

Для удаления волос с вала двигателя из канцелярской скрепки был изготовлен крючок. Чтобы изготовить такой инструмент нужно отогнуть конец скрепки, на наждачной бумаге его заострить и самый кончик загнуть на длину два миллиметра. За минуту все волосинки были удалены.

Для смазки подшипника пришлось воспользоваться медицинским шприцом. Достаточно одну каплю масла подать в точку входа вала в двигатель. Для того чтобы масло попало в подшипник, нужно взявшись за крыльчатку, подвигать несколько раз вал вдоль оси, прокручивая его.

Смазать нужно и подшипник с противоположной стороны вала. Для смазки подойдет любое машинное масло, например для заливки в двигатель автомобиля. Если масла под рукой нет, то можно вынуть щуп уровня масла из двигателя, с которого взять несколько капающих капель.

Для проверки работы вентилятора, на диодный мост было подано напряжение величиной 10 В с блока питания постоянного тока. Работать двигатель будет при напряжении от 5 до 12 В, поэтому подойдет даже зарядное устройство от любого телефона. Такую проверку делать не обязательно, но при возможности лучше убедиться, что вентилятор заработал как положено.

Проверка показала нормальную работу двигателя, без посторонних шумов и достаточный напор воздушного потока. Сделанное отверстие можно и не закрывать, так как оно плотно прилегает к корпусу фена. Если не так, то можно его заклеить скотчем.

Как видите, наиболее часто встречающиеся поломки фена устранить совсем не сложно и такая работа по силам при желании любому домашнему мастеру. В любом случае стоит перед покупкой нового фена попробовать отремонтировать отказавший фен.
