Регулировка клапанов на двигателе ЗМЗ 402 — важная процедура для поддержания оптимальной работы двигателя, улучшения его производительности и снижения расхода топлива. В статье рассмотрим процесс регулировки клапанов своими руками, разделив его на два этапа для удобства выполнения. Вы найдете пошаговую инструкцию, а также видео и фото материалы, которые помогут избежать распространенных ошибок.
Инструкция по регулировке клапанов.
Необходимые инструменты:
- отвертка
- рожковый ключ (размеры 10, 12, 13, 14)
- измерительные щупы толщиной 0.35 и 0.45 мм
Необходимые запчасти и расходные материалы:
- прокладка для клапанной крышки
- герметик (при использовании резиновой прокладки)
- шланг для отвода картерных газов (если высох)
- шпильки, шайбы от УМЗ 421, гайки и шайбы гровера (по желанию для устранения подтекания масла)
Регулировка клапанов на двигателе ЗМЗ 402 — важная процедура, которая может значительно повысить эффективность работы автомобиля. Эксперты отмечают, что правильная настройка клапанов способствует улучшению динамики и снижению расхода топлива. Многие автолюбители предпочитают выполнять эту работу самостоятельно, что позволяет не только сэкономить средства, но и получить ценный опыт.
Для успешного выполнения регулировки необходимо иметь базовые знания о конструкции двигателя и инструментах, таких как щупы и ключи. В интернете можно найти множество инструкций с пошаговыми фото и видео, которые наглядно демонстрируют процесс. Специалисты рекомендуют внимательно следовать этим материалам, чтобы избежать ошибок. Также важно помнить о необходимости регулярной проверки зазоров, так как неправильная регулировка может привести к серьезным поломкам. В целом, с должной подготовкой и вниманием, регулировка клапанов ЗМЗ 402 может быть выполнена даже новичком.
Как на змз-402 осуществляется регулировка клапанов?
Внимание — регулировка клапанов выполняется на холодном двигателе!
- Снимаем клапанную крышку.
- Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

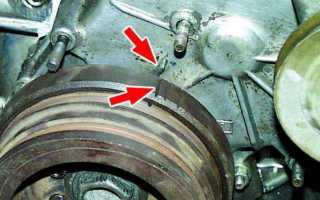

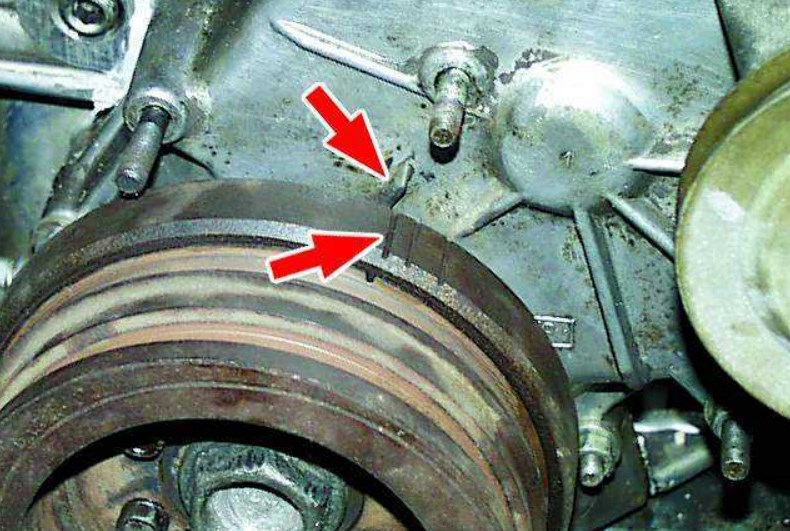

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.
По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).
Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.
- Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).
- Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
- Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
- Закрываем клапанную крышку, собираем навесное оборудование.
Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).
| Этап регулировки | Действие | Примечания/Ссылки на видео/фото |
|---|---|---|
| Подготовка | 1. Обеспечьте доступ к механизму ГРМ. 2. Подготовьте инструменты: щупы, ключ на 13, гаечные ключи. 3. Установите поршень 1-го цилиндра в ВМТ такта сжатия. |
Ссылка на видео демонстрирующее установку поршня в ВМТ Фотография необходимых инструментов |
| Замер зазоров | 1. Измерьте зазоры между кулачками распредвала и толкателями клапанов впускных и выпускных клапанов 1-го цилиндра. 2. Запишите полученные значения. |
Фотография правильного замера зазора щупом Зазоры: Впуск – 0.15-0.25 мм, Выпуск – 0.25-0.35 мм (уточнить по руководству к двигателю) |
| Регулировка зазоров | 1. Ослабьте контргайки регулировочных винтов. 2. Поворачивая регулировочные винты, установите необходимые зазоры. 3. Затяните контргайки. |
Видео регулировки зазоров Фотография регулировочных винтов |
| Проверка и повторный замер | 1. Проверьте зазоры на всех цилиндрах. 2. При необходимости повторите регулировку. |
|
| Завершение | 1. Установите все на место. 2. Запустите двигатель и проверьте его работу. |
Видео запуска двигателя после регулировки |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов на двигателе ЗМЗ 402:
Читайте также:
-
Регулировка зазоров: На двигателе ЗМЗ 402 зазоры между клапанами и толкателями должны быть установлены в определенных пределах для обеспечения правильной работы двигателя. Неправильный зазор может привести к снижению мощности, увеличению расхода топлива и даже к повреждению двигателя.
-
Инструменты и материалы: Для регулировки клапанов своими руками вам понадобятся базовые инструменты, такие как ключи, щупы для измерения зазоров и, возможно, специальный инструмент для снятия и установки клапанных крышек. Также важно иметь под рукой инструкцию по эксплуатации двигателя, чтобы знать точные значения зазоров.
-
Периодичность регулировки: Регулировка клапанов на ЗМЗ 402 рекомендуется проводить каждые 10-15 тысяч километров пробега. Это поможет поддерживать двигатель в хорошем состоянии и предотвратить более серьезные проблемы в будущем. Регулярная проверка и корректировка зазоров может значительно продлить срок службы двигателя.
Если вы хотите увидеть процесс регулировки клапанов на практике, существует множество видеоуроков и пошаговых инструкций с фото, которые помогут вам выполнить эту процедуру правильно.
Небольшой тюнинг.
Двигатель ЗМЗ-402 склонен к утечкам масла, создавая впечатление, что оно просачивается через стенки блока. Рекомендую заменить стандартные винтовые крепления клапанной крышки на шпильки и гайки от двигателя УМЗ-421.
Процесс переделки прост и осуществляется по принципу БОЛТ-ОН:
- Установите шпильки от УМЗ вместо винтов.
- Наденьте прокладку (рекомендую пробковую для ускорения монтажа).
- Установите клапанную крышку.
- Последовательно установите шайбы от УАЗ, гроверы и затяните гайки.
Преимущества модификации:
- Исключается риск повреждения резьбы в головке блока при установке клапанной крышки.
- Уменьшается утечка масла благодаря меньшей деформации клапанной крышки с шайбами от УМЗ.
- Упрощается установка пробковой прокладки.
Как часто необходимо регулировать клапаны?
Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

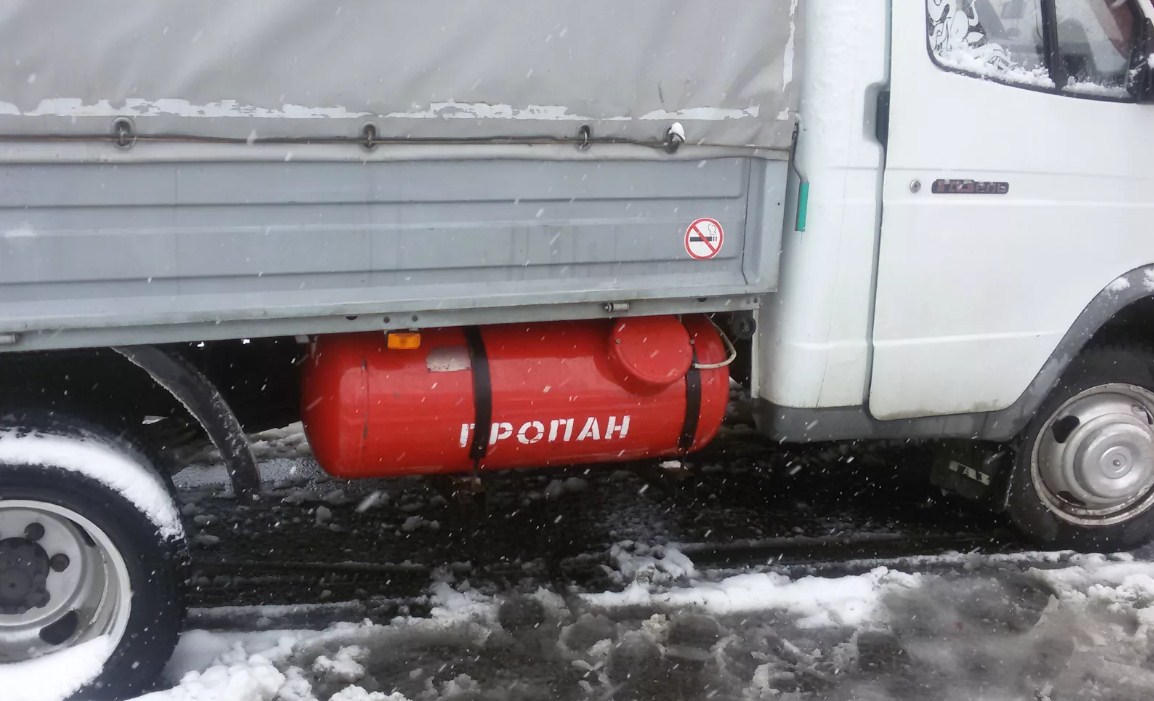

Особенности регулировки клапанов на змз-402 при установленном ГБО?
На специализированных форумах часто рекомендуют увеличить тепловой зазор для выпускных клапанов на 0,05 мм из-за повышенной температуры сгорания газа.
Однако это нецелесообразно. Разница в температуре выхлопных газов между бензином и газом составляет всего около 10%. Это незначительная разница. Увеличение зазора в клапанном механизме может вызвать стук, проблемы с регулировкой и ускоренный износ деталей.
На этом всё. Надеюсь, статья была полезной и ответила на вопросы о регулировке клапанов на ЗМЗ-402. Если остались вопросы или есть что добавить, оставляйте комментарии.
-
Читайте также:
Ошибки и проблемы при регулировке клапанов: как их избежать?
Регулировка клапанов на двигателе ЗМЗ 402 — это важная процедура, которая требует внимательности и точности. Однако, даже опытные механики могут столкнуться с различными ошибками и проблемами в процессе. Чтобы избежать неприятностей и обеспечить правильную работу двигателя, рассмотрим основные ошибки и способы их предотвращения.
1. Неправильный порядок регулировки
Одной из самых распространенных ошибок является неправильный порядок регулировки клапанов. Важно следовать определенной последовательности, чтобы избежать перекрытия клапанов и повреждения двигателя. Рекомендуется начинать регулировку с первого цилиндра, а затем переходить к остальным в порядке возрастания. Используйте схему, чтобы не запутаться.
2. Неправильный зазор между клапаном и коромыслом
Зазор между клапаном и коромыслом — это критически важный параметр. Если зазор слишком мал, клапан может не закрываться полностью, что приведет к потере мощности и перегреву. Если зазор слишком велик, это может вызвать стук и ускоренный износ. Используйте щупы для точного измерения зазора и следуйте рекомендациям производителя по его величине.
3. Игнорирование состояния деталей
Перед началом регулировки обязательно проверьте состояние всех деталей, включая коромысла, клапаны и пружины. Износ или повреждение этих компонентов может привести к неправильной регулировке и дальнейшим проблемам. Если вы заметили какие-либо дефекты, замените детали перед регулировкой.
4. Неправильная установка распредвала
-
Читайте также:
Если вы снимаете распредвал для регулировки, убедитесь, что он установлен правильно. Неправильная установка может привести к неправильной работе клапанов. Перед установкой проверьте метки на шестернях и убедитесь, что они совпадают с метками на блоке цилиндров.
5. Пренебрежение моментом затяжки
При установке крышки клапанов или других компонентов не забывайте о моменте затяжки. Слишком сильная затяжка может привести к повреждению резьбы или деформации крышки, а слишком слабая — к утечкам масла. Используйте динамометрический ключ и следуйте рекомендациям по моменту затяжки.
6. Неправильная работа с инструментами
Использование неподходящих или некачественных инструментов может привести к ошибкам в регулировке. Убедитесь, что у вас есть все необходимые инструменты, такие как щупы, ключи и динамометрический ключ. Работайте аккуратно, чтобы избежать повреждений.
7. Отсутствие проверки после регулировки
После завершения регулировки обязательно проведите проверку работы двигателя. Запустите двигатель и послушайте его работу. Если вы заметили посторонние звуки или изменения в работе, возможно, вам потребуется повторная регулировка. Не игнорируйте этот этап, так как он поможет выявить возможные ошибки.
Следуя этим рекомендациям, вы сможете избежать распространенных ошибок и проблем при регулировке клапанов на двигателе ЗМЗ 402. Помните, что внимательность и аккуратность — ключевые факторы для успешного выполнения этой процедуры.
Вопрос-ответ
Какой зазор должен быть в клапанах двигателя ЗМЗ 402?
Зазоры в клапанном механизме должны быть для впускных клапанов первого и четвертого цилиндров (крайние клапаны) — 0,35–0,40 мм, для остальных — 0,40–0,45.
-
Читайте также:
Как должен входить щуп при регулировке клапанов?
Щуп должен входить в него с небольшим усилием. Иначе, после затягивания контргайки зазор изменится. По окончании этой работы, путем поворота коленвала на пол-оборота (лучше пусковой рукояткой и исключительно по часовой стрелке) перейдите к регулировке зазоров в клапанах других цилиндров.
Какой зазор клапанов должен быть на Т-40?
Он должен быть равен 0,3 мм.
Советы
СОВЕТ №1
Перед началом регулировки клапанов обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять, какие параметры необходимо соблюдать и какие инструменты вам понадобятся.
СОВЕТ №2
Убедитесь, что двигатель холодный перед началом работы. Регулировка клапанов на горячем двигателе может привести к неправильным настройкам и, как следствие, к ухудшению работы двигателя.
СОВЕТ №3
Используйте качественные инструменты для измерения зазоров клапанов, такие как щупы. Это обеспечит точность регулировки и поможет избежать проблем в будущем.
СОВЕТ №4
После завершения регулировки клапанов обязательно проведите тест-драйв автомобиля. Это позволит убедиться, что все работает корректно и нет посторонних шумов в работе двигателя.
