Шаровая опора — важный элемент подвески автомобиля, обеспечивающий стабильность и управляемость. Ее неисправность может ухудшить поведение автомобиля и увеличить риск аварий. В статье рассмотрим три способа диагностики неисправности шаровой опоры, что поможет водителям своевременно выявить проблему и предотвратить опасности. Эти методы помогут сохранить безопасность на дороге и продлить срок службы автомобиля.
Конструкция шаровой опоры

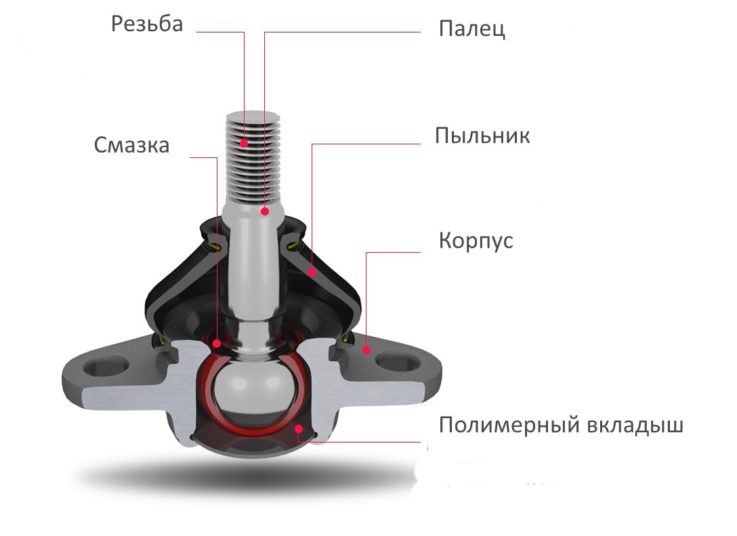

Для управляемого поворота передних колес и соединения рычагов с цапфой используются шаровые опоры, состоящие из:
- цилиндрического корпуса;
- пальца с шаром;
- полимерного вкладыша;
- прижимной шайбы;
- эластичного пыльника.
На старых моделях ВАЗ и Москвич применялись разборные шаровые опоры, что позволяло заменять изношенные полимерные вкладыши. В современных автомобилях устанавливаются неразборные опоры, которые нужно заменять при обнаружении дефектов.
Эксперты в области автомобильной диагностики выделяют три основных способа выявления неисправности шаровой опоры. Первый метод — визуальный осмотр. Специалисты рекомендуют проверять наличие трещин, износа или утечек смазки, что может указывать на проблемы. Второй способ — тест на люфт. Для этого необходимо поднять автомобиль и проверить, есть ли свободный ход в шаровой опоре, что может свидетельствовать о её износе. Третий метод — проверка на шумы во время движения. Если слышны посторонние звуки при проезде неровностей, это может быть признаком неисправности. Эти методы позволяют быстро и эффективно диагностировать состояние шаровых опор и предотвратить более серьезные проблемы с подвеской.
Причины поломки шаровой опоры

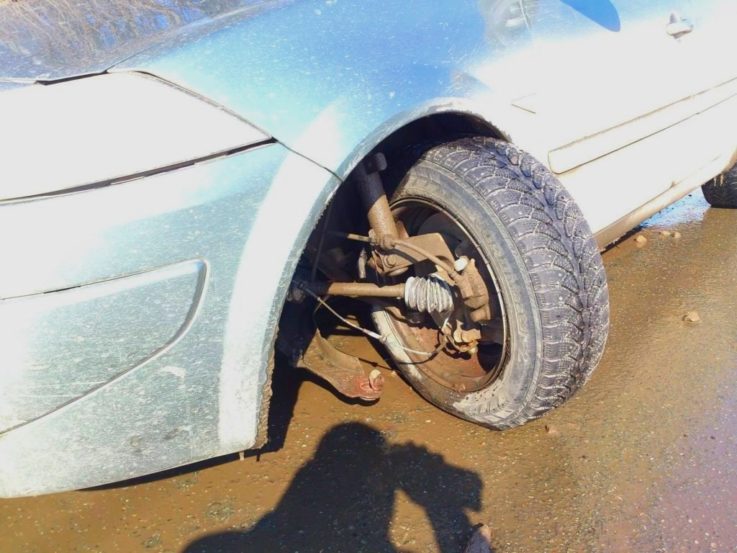

Основной неисправностью шаровой опоры является выработка полимерного вкладыша. Вследствие выработки между вкладышем и шаром пальца образуется люфт, который способствует быстрому и полному разрушению полимера. Перемещаясь под нагрузками, шар постепенно деформирует отверстие корпуса, что и приводит в результате к выпадению пальца из цилиндра корпуса.

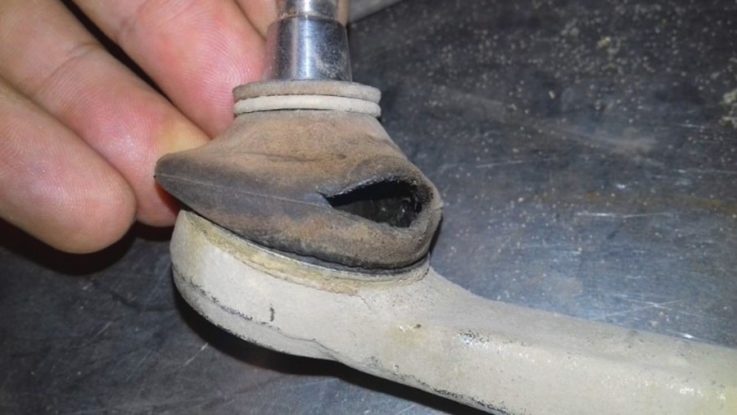

Нарушение герметичности эластичного пыльника способствует преждевременному разрушению полимерного вкладыша. Попадание влаги приводит к вымыванию смазки и коррозии пальца. Грязь и дорожная пыль также ускоряют процесс износа, действуя как абразив.
Появление посторонних звуков при преодолении дорожных препятствий свидетельствует о появлении проблем шаровых опор.
| Способ диагностики | Признаки неисправности (что искать) | Достоинства | Недостатки |
|---|---|---|---|
| Визуальный осмотр | Люфты, повреждения пыльника, следы течи, коррозия, деформация штока | Быстрый и простой, не требует специального оборудования | Не всегда позволяет выявить скрытые повреждения, требует снятия колеса |
| Проверка на люфт | Игра шаровой опоры при покачивании колеса в вертикальной и горизонтальной плоскостях | Достаточно точный метод выявления люфта | Требует определенного опыта и навыков, не выявляет все виды повреждений |
| Проверка на стенде | Измерение люфта и усилия на стенде для диагностики ходовой части | Высокая точность, позволяет выявить даже незначительные повреждения | Требует специального оборудования и навыков работы с ним, дорогостоящий метод |
Интересные факты
Вот три интересных факта о диагностике неисправности шаровой опоры:
-
Метод “проверки на качение”: Один из самых простых и эффективных способов диагностики шаровой опоры — это проверка на качение. Для этого необходимо поднять автомобиль на домкрате и покачать колесо вверх и вниз. Если вы заметите люфт или стук, это может свидетельствовать о износе шаровой опоры.
-
Использование стетоскопа: Профессиональные механики часто используют стетоскоп для диагностики шаровых опор. Этот инструмент позволяет услышать звуки, которые возникают при движении детали, и определить, есть ли в ней износ или повреждение. Это особенно полезно в случаях, когда визуальный осмотр не дает четких результатов.
-
Визуальный осмотр на наличие трещин и повреждений: При диагностике шаровой опоры важно не только проверять ее на люфт, но и проводить визуальный осмотр. Трещины, износ резинок или наличие утечек смазки могут указывать на необходимость замены детали. Даже небольшие повреждения могут привести к серьезным проблемам в будущем, поэтому регулярная проверка состояния шаровых опор является важной частью технического обслуживания автомобиля.
Способы проверки исправности шаровой опоры
Как проверить шаровую опору без подъемника?
Многих водителей интересует вопрос, как проверить шаровую опору без подъемника или эстакады? Диагностика производится следующим образом.
Читайте также:
Установив и закрепив автомобиль на площадке с твердым покрытием, поднять домкратом и снять колесо. Подставить под нижний рычаг деревянную или металлическую подставку и опустить автомобиль. Эти действия необходимы для сжатия пружины подвески. Перемещая руками цапфу сверху вниз, легко определить наличие или отсутствие люфта в шаровой опоре. Визуально определить состояние пыльника на предмет целостности.
Проверка шаровой опоры с помощью подъемника (эстакады)

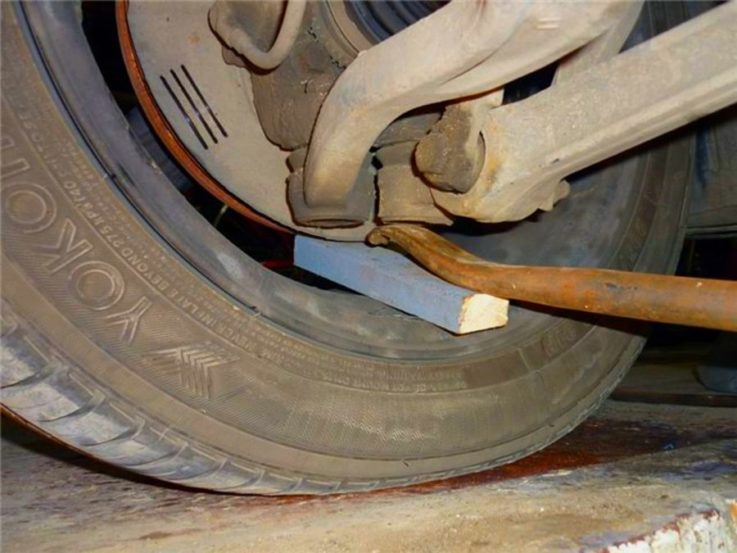

Проверка состояния шаровой опоры на эстакаде или в смотровой яме проста. Под тяжестью автомобиля пружины подвески сжаты. Для диагностики вставьте монтировку между цапфой и рычагом и сделайте несколько резких нажатий. Люфт пальца укажет на неисправность опоры.
Определить вертикальный люфт при разжатой пружине сложно, особенно на тяжелых внедорожниках с многорычажной подвеской. Поэтому на подъемнике рекомендуется сжать пружину гидравлической стойкой под нижним рычагом и затем проверить узел монтировкой.
Проверка шаровой опоры с демонтажем и разборкой
Для проверки технического состояния снятой с автомобиля шаровой опоры достаточно повернуть ее набок. Если в этом состоянии верхний конец пальца под своей тяжестью опустился вниз, то ресурс опоры практически выработан и скоро появится люфт. Такую опору лучше сразу заменить.
Разборные шаровые опоры давно утратили свою актуальность, и даже если в наследство достался старенький Москвич или Вазовская копейка, вряд ли удастся найти запасные детали для шаровой опоры. Проще установить более современные неразборные узлы.
Резюме
Проверить состояние шаровой опоры можно самостоятельно без доступа к эстакаде или подъемнику. Регулярная диагностика предотвратит серьезные проблемы с неисправностями шаровых опор.
Использование диагностического оборудования для проверки шаровой опоры
Диагностика шаровой опоры является важным этапом в обслуживании автомобиля, так как неисправности в этой детали могут привести к серьезным последствиям для безопасности на дороге. Одним из наиболее эффективных способов проверки состояния шаровой опоры является использование специализированного диагностического оборудования. Это оборудование позволяет не только выявить наличие дефектов, но и оценить степень их серьезности.
-
Читайте также:
Существует несколько типов диагностического оборудования, которые могут быть использованы для проверки шаровых опор:
- Динамометры: Эти устройства измеряют силу, необходимую для перемещения шаровой опоры. Сравнивая полученные данные с заводскими нормами, можно определить, находится ли деталь в исправном состоянии или требует замены.
- Ультразвуковые сканеры: Ультразвуковая диагностика позволяет выявить скрытые дефекты, такие как трещины или износ, которые могут быть не видны при визуальном осмотре. Ультразвук проникает в материал и отражается от внутренних структур, что позволяет получить детальную информацию о состоянии шаровой опоры.
- Виброметры: Эти устройства измеряют вибрации, возникающие при работе автомобиля. Изменения в вибрационном фоне могут указывать на наличие неисправностей в шаровой опоре. Сравнение данных до и после замены детали позволяет оценить эффективность ремонта.
При использовании диагностического оборудования важно соблюдать инструкции производителя и учитывать особенности конкретной модели автомобиля. Также стоит отметить, что для точной диагностики может потребоваться комплексный подход, включающий как использование оборудования, так и визуальный осмотр.
Кроме того, важно помнить, что диагностика шаровой опоры должна проводиться регулярно, особенно если автомобиль используется в условиях повышенных нагрузок или на плохих дорогах. Своевременное выявление неисправностей поможет избежать более серьезных проблем и обеспечит безопасность на дороге.
Вопрос-ответ
Как диагностировать неисправность шаровой опоры?
Возьмитесь за верхнюю и нижнюю части шины и покачайте колесо вдоль оси автомобиля. Если шаровые опоры в порядке, при таком смещении люфта не будет, или он будет небольшим. Звуки и люфт сверху указывают на неисправность верхней шаровой опоры. Звуки и люфт снизу предполагают неисправность нижней шаровой опоры.
Как проверить шаровые опоры и рулевые тяги?
Удерживая шину в положениях «9 часов» и «3 часа» (по бокам шины), подвигайте её влево и вправо, вращая. Внимательно осмотрите рулевое управление. Если шина движется из стороны в сторону, а рулевое колесо не следует за ней, проблема, скорее всего, заключается в люфте наконечников рулевой тяги.
Советы
СОВЕТ №1
Перед началом диагностики шаровой опоры убедитесь, что автомобиль находится на ровной поверхности и зафиксирован на стоянке. Это обеспечит вашу безопасность и позволит избежать неожиданных движений автомобиля во время проверки.
СОВЕТ №2
Используйте визуальный осмотр как первый шаг в диагностике. Проверьте шаровую опору на наличие трещин, износа или утечек смазки. Обратите внимание на состояние пыльника, так как его повреждение может привести к попаданию грязи и влаги, что ускоряет износ детали.
СОВЕТ №3
Проведите тест на люфт, поднимая автомобиль на домкрате и проверяя, есть ли движение в шаровой опоре. Если вы заметите люфт, это может указывать на необходимость замены детали. Используйте специальные инструменты для более точной диагностики, если они у вас есть.
СОВЕТ №4
Не забывайте о регулярной проверке шаровых опор в рамках общего технического обслуживания автомобиля. Это поможет предотвратить серьезные неисправности и продлить срок службы подвески. Рекомендуется проводить диагностику каждые 10-15 тысяч километров пробега или при появлении посторонних звуков при движении.
-
