Блок абс паджеро 4 где стоит

В статье рассмотрим расположение блока ABS на Mitsubishi Pajero 4. Знание его местоположения важно для диагностики и ремонта тормозной системы, а также для предотвращения неисправностей. Понимание конструкции автомобиля способствует безопасной эксплуатации и повышает уверенность водителя.

Ремонт насоса системы АБС Митсубиси Паджеро 3, 4, Монтеро 3, 4

1. Прежде всего, необходимо демонтировать блок АБС. Мы не будем подробно описывать этот процесс, так как он достаточно прост.

2. Если ваш насос не функционирует, сначала снимите блок, затем открутите крышку, где находятся два провода. Красный провод – это плюс, а черный – минус.

3. Отсоедините провода от клемм.

4. Подключите 12 вольт к клеммам: плюс к плюсу, минус к минусу.

5. Внутри насоса вы обнаружите муфту привода, будьте внимательны, чтобы не потерять ее.

6. Для демонтажа коллектора я просто зажал его в тисках.

7. Возьмите новый коллектор из нашего ремкомплекта и разгните все крючки.

8. Установите коллектор на ротор так, чтобы все крючки совпадали с петельками обмотки ротора.

9. Осторожно наденьте крючки на петли обмотки ротора.

10. Зафиксируйте ротор в тисках и аккуратно подогните все крючки с помощью пассатижей, но не до конца.

11. Если концы крючков слишком длинные, обрежьте их и аккуратно прижмите к коллектору.

12. Отсоедините старые щетки от щеткодержателя, они прикреплены с помощью точечной сварки; для этого можно использовать нож.

13. Припаяйте новые щетки.

14. Завершите процесс, собрав насос, и не забудьте вернуть на место муфту привода.

Эксперты отмечают, что блок ABS на Mitsubishi Pajero 4 расположен в моторном отсеке, рядом с аккумулятором и основным блоком предохранителей. Это удобное место обеспечивает легкий доступ для диагностики и обслуживания системы. Специалисты подчеркивают, что правильная работа блока ABS критически важна для безопасности автомобиля, так как он отвечает за предотвращение блокировки колес при торможении. В случае неисправности системы водителю может быть сложно контролировать машину на скользких или неровных дорогах. Поэтому регулярная проверка и обслуживание блока ABS являются важными аспектами эксплуатации Pajero 4, что подтверждают многие владельцы и механики.

https://youtube.com/watch?v=_6HflC3JfPM

Замена блока ABS Pajero 4

Продолжу историю о тормозах, которая началась в Ремонты Паджеро 4. Весна 2014 г. Теперь поговорим о замена блока ABS Pajero 4.

При нажатии на педаль на низких скоростях (особенно в пробках, при маневрировании во дворах), педаль залипала внизу. Т.е. тормозит вроде нормально, однако убираешь ногу с педали, она возвращается через полсекунды-секунду, а машина стоит. Или едешь, начинаешь притормаживать, потом ногу убрал, а машина продолжает останавливаться. Если педаль поддеть снизу ногой, то она сразу выпрыгивает на место.

Работы, проведенные официалами в первый раз не помогли. Договариваюсь и загоняю машину еще на один круг. Так как внешних причин больше выявлено не было решили проверить электронику. Подключили компьютер — увы или наоборот «ура», никаких ошибок в системе, связанных с тормозами нет.

Менеджер по сервису Юрий отзванивается и предлагает провести последний эксперимент — поменять блок ABS, так как больше ломаться нечему. Стоимость блока $1500, чтобы не рисковать, мне предложили временно переставить блок с другой машины, проверить — поможет ли временная замена блока ABS Pajero 4 или нет. Помогло, проблемы с тормозами исчезли. Источник выявлен, но легче не становится. Срок поставки блока ABS у официалов не одна неделя, а ездить с такой педалью нельзя. Тем более, что после всех этих вмешательств ситуация еще больше ухудшилась, если раньше педаль залипала время от времени, то теперь явление стало постоянным, кроме того исчезла плавность хода, тормоза на медленных скоростях стали срабатывать достаточно резко.

Встал вопрос, где быстро можно найти блок ABS? А следом появился небольшой червь сомнений, а почему за работу тормозов отвечает именно ABS? Безусловно они плотно завязаны, но ABS в моем понимании это датчики, электроника и некие исполнительные механизмы. А за процесс активного торможения должна выступать сама тормозная система. Обзвон других сервисов внес еще больше смуты, когда мои сомнения подтвердили — Причем здесь ABS, проблема явно в главном тормозном цилиндре, нужно заменить только его!

Так что все-таки менять? Блок ABS или ГТЦ? И где купить запчасти?

Местоположение блока ABS	Описание	Примечания
Под капотом, со стороны водителя	Обычно расположен рядом с главным тормозным цилиндром.	Может быть закрыт пластиковым кожухом.
В моторном отсеке, ближе к перегородке салона	Иногда устанавливается ближе к центру моторного отсека.	Для доступа может потребоваться снятие других компонентов.
Под днищем автомобиля, в районе задней оси	В некоторых модификациях блок ABS может быть расположен ближе к задним колесам.	Редко встречается на Pajero 4, но возможно.

Интересные факты

Вот несколько интересных фактов о блоке ABS на Mitsubishi Pajero 4:

1. Расположение блока ABS: Блок ABS на Mitsubishi Pajero 4 расположен в моторном отсеке, обычно рядом с аккумулятором и основным блоком предохранителей. Это место выбрано для удобства доступа и защиты от внешних воздействий.

2. Функция и важность: Блок ABS (антиблокировочная система тормозов) предотвращает блокировку колес во время торможения, что особенно важно в условиях скользкой дороги. Это помогает сохранить управляемость автомобиля и уменьшает риск заноса.

3. Интеграция с другими системами: На Pajero 4 блок ABS интегрирован с системой курсовой устойчивости (ESC) и системой распределения тормозного усилия (EBD). Это позволяет автомобилю более эффективно реагировать на изменения в дорожных условиях и улучшает общую безопасность при движении.

https://youtube.com/watch?v=tbnTswYJg_I

Где купить запчасти на Mitsubishi в Астане?

Поскольку Pajero 4 ломается довольно редко, а я только недавно переехал в Астану, у меня не было знакомых сервисов, которым можно было бы доверять. Отзывы в интернете зачастую вызывали сомнения. Поэтому я решил поступить просто: выбрал всех, кто рекламировал себя как поставщики запчастей Mitsubishi в Алмате и Астане, и отправил им запросы. В итоге собрал около десяти контактов и стал ждать ответов в течение длинных майских праздников.

Один мой знакомый говорит, что победителем становится не тот, кто самый умный или опытный, а зачастую тот, кто быстрее всех реагирует.

Первыми откликнулись двое, и оба из Астаны. Один из них оказался авторазбором Mitsubishi, который развеял мои сомнения по поводу ABS: в Pajero 4 блок ABS и главный тормозной цилиндр объединены. И как раз у него был в наличии нужный блок! Обрадованный, я сел в машину и поехал, но по дороге понял, что, скорее всего, блок от 3-литровой модели, а не от 3.8. И действительно, блоки различаются не только внешне, но и по количеству подключаемых проводов. На 3.0 к блоку подключаются три провода, а на 3.8 — четыре. На авторазборе подтвердили, что блок ABS пользуется высоким спросом и у них когда-то был нужный мне вариант с четырьмя разъемами.

Отказавшись от авторазбора, я направился к следующему адресу, где в объявлении был большой знак Mitsubishi.

Блока в наличии не оказалось, но его могут привезти за три дня из Эмиратов, цена меня устроила. Я оставил предоплату и уехал. Через несколько часов мне позвонили из магазина с интересным предложением: можно приобрести только один тормозной цилиндр, так как именно с ним часто возникают проблемы. Цена была более чем в два раза ниже, но так как цилиндр новый, возврат в случае неудачи не предусматривался. После обсуждения я решил все же взять весь блок, так как уже потратил немало денег. Подтвердил старый заказ и через несколько дней получил свою посылку. Все прошло быстро и в срок! Рекомендую обращаться к парню по имени Арман, работал с ним очень приятно.

Замена блока ABS Pajero 4 у официального дилера не удалась, так как снова начались майские праздники, а в выходные у них всегда очередь. Поэтому я заехал на СТО «Автомастер» на улице Пушкина, где поменял блок. На это ушло полдня, а стоимость составила 23 тысячи тенге, включая доливку жидкости. По цене работа вышла почти такой же, как у официальных дилеров, но расходные материалы были значительно дешевле. Однако, учитывая, что я забыл ключи от дома в машине и трижды ездил на такси до СТО и обратно, общая сумма затрат практически сравнялась.

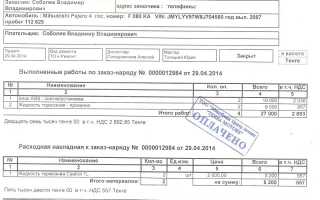

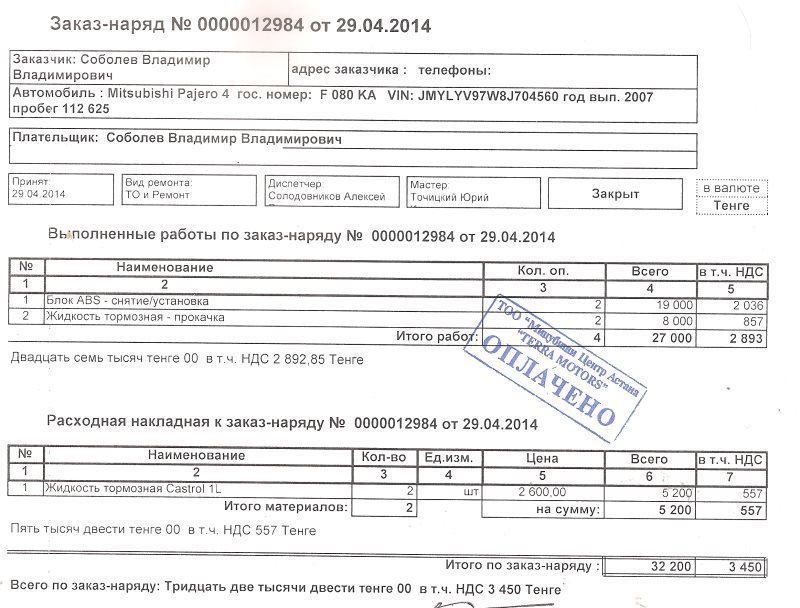

Замена блока ABS Pajero 4 прошла успешно, но мастер с небольшим волнением сообщил, что тормоза работают отлично, но на панели горит какой-то красный сигнал. Это меня не испугало, как и ожидалось, сигнал возник из-за сброшенного аккумулятора и погас через несколько минут после начала движения.

Нужно ли перепрошивать компьютер?

На этот вопрос внятно ответить мне никто не смог, а убедиться в работоспособности всех систем не так-то просто. Но тут как раз подвернулась возможность выехать в степь и протестировать всю электронику на мягком грунте. ABS, электронные блокировки работали в штатном режиме, стабилизацию проверить не так-то просто, но ее перепроверил чуть позже, в дождливую погоду, заставив машину вилять задом.

Здоровье боевого коня восстановлено, бегает и самое главное, тормозит. Замена блока ABS Pajero 4 с учетом расходов на диагностику и устранение неисправности составила чуть меньше $2000. Неприятно, но с другой стороны почти за семь лет эксплуатации это первая столь существенная поломка. Надеюсь, такая периодичность сохранится и дальше.

Но появился новая забота, когда ехал в степь и обратно заметил, что на скоростях больше 100 км/час появляется вибрация на рулевом колесе. На зимней резине такого не было, после смены резины разгоняться выше сотни не приходилось, это была первая поездка за город. Единственное, что делалось с подвеской после смены резины — замена пыльника на рулевой тяге. Проверил балансировку передних колес, развал-схождение, все в норме. Надо опять ехать в гости к официалам.

Откачиваю тормозную жидкость, снимаю бачок,

откручиваю тормозные трубки, откручиваю педаль тормоза и блок АБС там же, вынимаю блок АБС.

Достал блок АБС. Отвинтил моторчик.

Ага — подумал я! Русские во всех анекдотах самые хитрые, надо оправдывать. И пошёл в магазин. И купил там две щетки для генератора ВАЗ по 10 рублей за штуку.

https://youtube.com/watch?v=xhagT5et1sA

Паджеро где находится блок абс

Продолжу рассказ о тормозах, который начался в статье о ремонте Паджеро 4. Весной 2014 года мы обсудим замену блока ABS на Pajero 4.

При нажатии на тормоза на низких скоростях (особенно в пробках или при маневрах во дворе) педаль иногда заедала. То есть, тормоза работали нормально, но как только убираешь ногу с педали, она возвращалась на место только через полсекунды или даже целую секунду, а машина продолжала стоять. Или, когда начинал тормозить, убирал ногу, а автомобиль все равно продолжал движение. Если поддеть педаль ногой снизу, она сразу же возвращалась в нормальное положение.

Менеджер по сервису Юрий позвонил и предложил провести последний тест — заменить блок ABS, так как больше не осталось вариантов. Стоимость нового блока составила $1500, чтобы не рисковать, мне предложили временно установить блок с другой машины и проверить, поможет ли такая замена блока ABS Pajero 4. Это сработало, проблемы с тормозами исчезли. Мы нашли источник неисправности, но ситуация не улучшилась. Срок поставки нового блока ABS от официального дилера составил не одну неделю, а ездить с такой педалью было невозможно. Более того, после всех вмешательств ситуация ухудшилась: если раньше педаль заедала время от времени, то теперь это стало постоянной проблемой, и тормоза на низких скоростях начали срабатывать резко.

Встал вопрос, где можно быстро найти блок ABS? И тут возникли сомнения: почему именно ABS отвечает за работу тормозов? Конечно, они взаимосвязаны, но в моем понимании ABS — это датчики, электроника и исполнительные механизмы. А за активное торможение должна отвечать сама тормозная система. Обзвон других сервисов только добавил неуверенности, когда мои сомнения подтвердили: Причем здесь ABS, проблема явно в главном тормозном цилиндре, нужно заменить только его!

Так что же все-таки менять? Блок ABS или главный тормозной цилиндр? И где найти необходимые запчасти?

В копилку знаний про ABS

Вроде похожего не встречалось, если что, сильно не пинайте.

До диагностики руки не дошли. Размышляя «о принципах работы АБС» пришел к выводу, что проблема в системе «концевик педали тормоза — ECU». Да еще это совпало с заменой аккумулятора, появились мысли о глюке в ECU.

У меня было такое же когда поставил китайские светодиодные лампы стопсигналов. Внешне правда по фонарям ничего не обычного не было заметно, видимо внутри в схеме у них глючило. Никто не мог найти в чем дело, а код ошибки дыл «выключатель педали тормоза или его цепь». Поменял на обычные лампы — все прошло

Автомобиль Mitsubishi Pajero IV оснащен самыми современными системами активной и пассивной безопасности. В частности часто рекламируемым Комплексом систем активной безопасности и повышения проходимости M-ASTC

Система курсовой устойчивости

M-ASTC – средство активной безопасности. При движении в повороте система распределяет тормозные усилия на колеса по отдельности в зависимости от их положения, обеспечивая отличную курсовую устойчивость. Система также поддерживает оптимальное сцепление колес с дорогой в любых условиях, на дороге и на бездорожье. M-ASTC предупреждает пробуксовку колес на скользких поверхностях и сводит к минимуму риск заноса при чрезмерно высокой скорости на поворотах.

Кроме этого, Pajero также оснащeн многорежимной ABS и электронной системой распределения тормозных сил EBD.

Система может быть отключена кнопкой, однако на практике кнопка не отключает ее совсем, а только снижает порог чувствительности. Если вы заходите за пределы разумного с точки зрения инженеров Mitsubishi – система все равно вступит в работу. Кроме этого система будет включена при достижении скорости около 120 км/ч.

Давайте разберемся, как работают алгоритмы системы M-ASTC во избежание неприятностей при эксплуатации. Сразу отмечу, что я не специалист в таких системах, и все нежинаписанное может оказаться не совсем или даже совсем неверным.

Системы курсовой устойчивости теоретически должна состоять минимум из трех блоков – датчиков, предоставляющих информацию для анализа, контроллера, обрабатывающего поступающую информацию и исполнительных механизмов, воздействующих на автомобиль в соответствии с командами контроллера.

В простейшем случае, если у вас одно колесо начинает вращаться быстрее, контроллер дает указание начать притормаживать это колесо, чтобы искусственно перераспределить усилие двигателя на другие колеса. Если машина едет не туда, куда должна, контроллер уменьшает поступление топлива в двигатель и, притормаживая различные колеса, пытается выровнять автомобиль. Есть и более продвинутые варианты систем.

Mitsubishi Pajero IV оснащается одной из самых продвинутых трансмиссий Advanced Super Select II 4WD, которая дает водителю полную свободу и контроль над режимами ее работы. Хотите, двигаетесь на заднем приводе, хотите – включаете все блокировки. Однако, принимая такую свободу, водитель должен взять на себя и ответственность за свой выбор.

В частности первая и наиболее часто встречающаяся проблема от M-ASTC возникает при движении на заднем приводе. Причем Mitsubishi сама вносит некоторую некорректность (с моей точки зрения), указывая этот режим, как идеальный для города и загородных трасс.

Немного эмоционально, но, по сути, совершенно верно. При движении на заднем приводе 250 лошадиных сил приходятся на разгруженную заднюю ось, и любая активная работа педалью газа может привести к пробуксовке. Особенно часто это происходит по понятным причинам на повороте, т.к. нагрузка на колеса в этой ситуации разная. А наличие песка, влаги после дождя только ухудшают ее. И как только система получает информацию о проскальзывании одного колеса принимается решение гасить двигатель.

Что делать? Ругать Mitsubishi? Однако вы самостоятельно выбрали такой режим трансмиссии. Если бы это был обычный паркетник, он бы имел либо неотключаемый полный привод, либо передок подключился через вискомуфту. Но мы выбрали Джип и Super Select.

В нашем случае есть два варианта — анализировать ситуацию и при появлении риска пробуксовки заранее переключаться на 4Н (что рекомендует руководство), или ездить в режиме 4Н постоянно.

Я для себя выбрал второй вариант, экономия максимум полдоллара на 100 км как мне кажется не стоит тех эмоций.

Тем не менее, может быть лучше было бы, если бы на заднем приводе система стабилизации не работала? К чему это может привести читаем ниже:

Теперь рассмотрим движение в режиме 4Н. Приведу собственный пример. Купив автомобиль в ноябре, конечно же сразу въехал на нем в зиму. А где зима, там горные лыжи и дорога в горах, выученная почти на память. На любой знакомой дороге вы хорошо знаете, где можно чуть-чуть похулиганить, а где нельзя.

Итак, длинный подъем, догоняю попутный легковой автомобиль и начинаю его обгон. Трассы у нас в Восточном Казахстане строились в военное время методом народной стройки, поэтому две машины зимой после снегопадов могут разъехаться с трудом. Ситуация вполне обычная, я бы сказал рядовая и прокатанная много раз, при обгоне левая сторона должна увязнуть в снегу, машину чуть поведет вбок, подработать рулем, и обгон завершен. Водитель обгоняемой машины видит меня, сам горнолыжник, слегка берет вправо, но дальше не может без риска засадить легковушку. Я начиная обгон, колеса заходят в снег, джип слегка начинает вести и … правильно, не успев еще начать корректировку рулем, я с удивлением обнаруживаю, что машина НЕ ЕДЕТ! Водитель легковушки удивленно смотрит на меня, я на него и мы молча ползем параллельным курсом в гору. Я уже понимаю, в чем дело, но еще не могу решить, что делать. Наконец через пару секунд движок начинает урчать и Паджерик выстреливает вперед, раскидывая брызги снега.

Разберем ситуацию – как только левая сторона попала в глубокий снег и Паджерика повело, система начала стабилизировать машину, параллельно задушив двигатель. Успокоив машину, контроль над дроссельной заслонкой был возвращен водителю. Так состоялось мое первое знакомство с M-ASTC.

В итоге, что нужно делать, если вы считаете, что держите ситуацию под контролем? Не начинать дергаться (кручение руля и нервная работа педалью газа может окончательно смутить электронику), а по возможности держать газ в том же положении, что и до вмешательства системы, или даже очень медленно его добавлять. За секунду машина будет стабилизирована и управление вернется к вам, если нет – вы точно уверены, что держали машину под контролем?

Теперь об эффективной работе – озадаченный таким вмешательством электроники, я на обратном пути стал изучать границы дозволенного. Вот любимый поворот, в котором всегда можно было зайти с легким заносом задней оси, как поведет себя более тяжелый Паджерик? Паджерик повел себя просто великолепно, по моим ощущениям занос еще не начался, но загорелся значок стабилизации и машину буквально вставили в поворот. На протяжении последующих двух лет я неоднократно отмечаю эффективную работу системы в ситуациях, может быть и не критических, но имевших шансы попортить нервы.

Заключение.

Комплекс систем активной безопасности и улучшения проходимости M-ASTC представляет собой эффективный инструмент, который значительно повышает безопасность движения тяжелых автомобилей. Однако, чтобы избежать недоразумений, водителю необходимо знать и понимать основные принципы функционирования данной системы.

В одном из следующих материалов я расскажу о том, как система M-ASTC справляется с задачами внедорожного вождения.

Хотите узнать больше о Pajero 4? Тогда вам стоит заглянуть в раздел «Мой Mitsubishi Pajero 4», где вы найдете множество полезной информации!

Трехканальная антиблокировочная система, оснащенная четырьмя датчиками, работает так, что каждое переднее колесо управляется независимо, а задние колеса контролируются по принципу выбора наименьшей скорости (гидравлическое давление регулируется с той стороны, где скольжение произошло раньше).

Принцип работы ABS

Торможение осуществляется как в стандартной тормозной системе до тех пор, пока блок управления ABS не зафиксирует блокировку колеса.

В обычном режиме торможения электромагнитные клапаны не активируются, впускной клапан остается открытым, а выпускной — закрытым.

Когда система ABS активируется, гидравлическое устройство, управляемое блоком управления ABS, контролирует каждый клапан в три этапа, поддерживая, уменьшая или увеличивая давление.

Блок управления ABS с помощью датчиков частоты вращения колес отслеживает скорость вращения и замедления каждого колеса. При торможении частота вращения колес снижается, и вычисляется разница между частотой вращения колеса и скоростью автомобиля. Если замедление частоты вращения некоторых колес превышает ожидаемое значение (точка А), блок управления ABS определяет, что произошло блокирование соответствующего колеса, и открывает выпускной электромагнитный клапан, чтобы снизить давление тормозной жидкости. Если давление блокировки на соответствующих колесах превышает допустимый уровень (точка В) и частота вращения колеса увеличивается до точки С, блок управления ABS вновь закрывает выпускной клапан, чтобы увеличить давление тормозной жидкости.

В автомобилях с ABS могут наблюдаться следующие признаки, указывающие на исправную работу системы.

При нажатии на тормоза под давлением жидкости, создаваемым вакуумным усилителем тормозов, центральный клапан главного тормозного цилиндра закрывается, и в гидравлической системе тормоза создается давление. В этот момент впускной электромагнитный клапан открыт, а выпускной — закрыт, и гидравлическое давление из главного цилиндра передается на колесный цилиндр.

2. Торможение с ABS

2.1 Поддержание давления

После того как блок управления ABS определяет, что колеса заблокированы из-за чрезмерного давления, он закрывает впускной клапан, чтобы предотвратить дальнейшее увеличение давления.

2.2 Уменьшение давления

Если колеса продолжают оставаться заблокированными, блок управления ABS открывает выпускной клапан, позволяя тормозной жидкости поступать в аккумулятор давления, что приводит к снижению давления. Уменьшение давления происходит только в тормозах заблокированных колес.

2.3 Увеличение давления

Если колеса, которые были заблокированы, вновь начинают вращаться с необходимой частотой, блок управления ABS прекращает управление электромагнитным клапаном и возвращается в стандартный режим торможения.

Ремонт АБС Мицубиси Паджеро

На Мицубиси Паджеро 4 антиблокировочная система представляет собой сложную электронную систему торможения с множеством вспомогательных элементов. Чаще всего сбои в системе бывают вызваны отсутствием или слабым контактом в цепи блока управления, а также датчиков скорости, установленных на каждом из колес автомобиля.

В блоке АБС слабым местом являются груша (аккумулятор жидкости), клапана и моторчик для перекачивания тормозной жидкости, в котором изнашиваются кольцо коллектора и щетки.

Порядок работ

Ремонт блока АБС для Митсубиси Паджеро 4:

• Поднимите капот и извлеките аккумулятор;
• Удалите тормозную жидкость и снимите бачок;
• Отсоедините четыре тормозные трубки от блока АБС;
• Внутри автомобиля – открутите крепления блока АБС и педали тормоза;
• Отключите разъемы питания от блока и извлеките его из моторного отсека;
• Очистите, промойте и продуйте блок сжатым воздухом перед началом ремонта;
• Разберите блок и проведите диагностику его компонентов;
• Установите новые детали вместо изношенных;
• Полностью соберите блок и установите его обратно на автомобиль;
• Подключите тормозные трубки, разъемы питания и залейте новую тормозную жидкость;
• Прокачайте тормоза;
• Проведите тестовый заезд для проверки работы системы АБС.

Специалисты нашей сети профессиональных техцентров осуществляют ремонт блока АБС и тормозной системы на автомобилях Митсубиси Паджеро. Найдите ближайший к вам техцентр на карте, позвоните и запишитесь на ремонт в удобное для вас время.

Цены на ремонт АБС Митсубиси Паджеро 3, 4

Преимущества ремонта в наших автосервисах

Конкурентоспособные цены и отличное качество услуг являются важными аспектами для всех наших постоянных клиентов.

Выбрав эту марку автомобиля, мы тщательно изучили ее, и нам не укроется ни одна деталь.

Мы готовы выполнить любой ремонт вашего автомобиля, независимо от его сложности.

Наши сервисные центры удобно расположены по всей Москве, чтобы вам было легко добираться.

В наших сервисах всегда есть в наличии основные расходные материалы, а также мы можем доставить их со склада в течение часа.

Советы по диагностике неисправностей системы АБС

Диагностика неисправностей системы АБС (антиблокировочной системы тормозов) является важной частью обслуживания автомобиля Mitsubishi Pajero 4. Система АБС отвечает за предотвращение блокировки колес во время торможения, что обеспечивает безопасность и управляемость автомобиля. Если вы подозреваете, что система АБС вашего Pajero 4 работает неправильно, следуйте этим рекомендациям для диагностики.

1. Проверьте индикаторы на приборной панели. Первым шагом в диагностике неисправностей системы АБС является обращение внимания на индикаторы на приборной панели. Если загорается лампочка АБС, это может указывать на наличие проблемы. Обратите внимание на другие индикаторы, такие как лампочка тормозов, так как они могут указывать на связанные проблемы.

2. Используйте диагностический сканер. Для более точной диагностики рекомендуется использовать OBD-II сканер. Подключите сканер к диагностическому разъему вашего Pajero 4 и считайте коды ошибок. Эти коды помогут определить, какая именно часть системы АБС может быть неисправна. Например, коды могут указывать на проблемы с датчиками скорости колес или на неисправности в блоке управления АБС.

3. Проверьте датчики скорости колес. Датчики скорости колес играют ключевую роль в работе системы АБС. Они измеряют скорость вращения каждого колеса и передают эту информацию в блок управления. Если один из датчиков поврежден или загрязнен, это может привести к неправильной работе системы. Проверьте каждый датчик на наличие механических повреждений и загрязнений, а также убедитесь, что они правильно подключены.

4. Осмотрите проводку и соединения. Неисправности в проводке могут также стать причиной проблем с системой АБС. Проверьте все электрические соединения, идущие к датчикам и блоку управления. Убедитесь, что нет коррозии, повреждений или обрывов проводов. Если вы обнаружите поврежденные участки, их необходимо заменить или отремонтировать.

5. Проверьте уровень тормозной жидкости. Низкий уровень тормозной жидкости может вызвать проблемы с работой системы АБС. Убедитесь, что уровень жидкости в бачке находится в пределах нормы. Если уровень низкий, долейте тормозную жидкость, соответствующую спецификациям вашего автомобиля, и проверьте систему на наличие утечек.

6. Проведите тестирование системы. После выполнения всех проверок и устранения возможных неисправностей проведите тестирование системы АБС. Для этого можно выполнить торможение на скользкой поверхности, чтобы убедиться, что система работает корректно и предотвращает блокировку колес.

Следуя этим рекомендациям, вы сможете эффективно диагностировать и выявить неисправности системы АБС вашего Mitsubishi Pajero 4. Если после всех проверок проблема не решена, рекомендуется обратиться к квалифицированному специалисту для более глубокой диагностики и ремонта.

Вопрос-ответ

Где расположен блок ABS?

Основная часть системы (гидравлический блок и блок АБС) находится под капотом автомобиля. Они же, в свою очередь, работают в паре с датчиками, расположенными на ступице. Блок управления АБС обрабатывает сигнал с датчика, а гидравлический блок распределяет давление на тормозные колодки.

Как понять, что умер блок ABS?

О неисправности системы АБС сигнализирует индикатор на панели приборов. При включении зажигания он загорается (режим самотестирования), после запуска двигателя исчезает.

Где расположена система ABS?

Датчик ABS, также известный как датчик скорости вращения колеса, является частью антиблокировочной системы тормозов. Он расположен в ступице колеса и контролирует скорость вращения колеса в вашем автомобиле, внедорожнике или грузовике. Этот датчик работает совместно с электронным блоком управления (ECM), чтобы предотвратить блокировку колес во время торможения.

Где находится ЭБУ Паджеро 4?

Под пластиковой накладкой справа, у ног пассажира. На вертикальной стенке, на высоте 7-10 см от пола.

Советы

СОВЕТ №1

Перед тем как искать блок ABS на вашем Mitsubishi Pajero 4, ознакомьтесь с руководством пользователя. В нем часто указаны точные места расположения компонентов, что поможет вам быстрее найти нужный элемент.

СОВЕТ №2

Если вы планируете самостоятельно проверять или заменять блок ABS, убедитесь, что у вас есть все необходимые инструменты и оборудование. Это может включать в себя мультиметр для диагностики и специальные ключи для снятия блока.

СОВЕТ №3

При работе с системой ABS будьте осторожны и соблюдайте все меры безопасности. Отключите аккумулятор перед началом работы, чтобы избежать короткого замыкания или случайного срабатывания системы.

СОВЕТ №4

Если у вас возникли сомнения или сложности с поиском или заменой блока ABS, не стесняйтесь обратиться к профессионалам. Опытные механики смогут быстро и качественно решить проблему, что сэкономит ваше время и деньги.
