Шарнир равных угловых скоростей, или ШРУС, играет важную роль в трансмиссии автомобилей, передавая крутящий момент от коробки передач к колесам при любых углах поворота. Многие водители не осознают, насколько важно следить за состоянием этой детали, так как ее неисправность может привести к серьезным поломкам и высоким затратам на ремонт. В статье рассмотрим, что такое ШРУС, его назначение, возможные опасности, способы продления срока службы и признаки неисправностей.
Где устанавливается ШРУС и как он работает
ШРУСы устанавливаются на автомобили с передним и полным приводом, имеющие независимую подвеску. Они передают крутящий момент от трансмиссии к колесной ступице и регулируют скорость движения. На каждое колесо приходится две «гранаты»: внутренняя, соединяющаяся с коробкой передач, и внешняя, подключающаяся к ступице. Оба ШРУСа соединены жесткой осью.
ШРУС, или шарнир равных угловых скоростей, является важным элементом трансмиссии автомобиля, обеспечивая передачу крутящего момента от коробки передач к колесам. Однако, несмотря на свою функциональность, он может представлять опасность, если не будет должным образом обслуживаться. Эксперты подчеркивают, что износ ШРУСа может привести к его поломке, что, в свою очередь, может вызвать потерю управления автомобилем. Основными признаками неисправности являются стуки при поворотах и вибрации на высоких скоростях. Игнорирование этих симптомов может привести к более серьезным повреждениям и дорогостоящему ремонту. Регулярная проверка состояния ШРУСа и своевременная замена изношенных деталей помогут избежать неприятных последствий и обеспечат безопасность на дороге.
Конструктивные моменты
По принципу работы ШРУСы можно сравнить с карданным валом, но узлы имеют большее количество деталей и выполняют более сложную работу. Карданная передача не предназначена для синхронизации момента — один вал всегда крутится равномерно, второй с изменяемой скоростью и частотой оборотов, при этом узел имеет небольшой угол скрещивания.
«Гранаты» стабильно работают на больших углах поворота в пределах 80 градусов и имеют большой эксплуатационный запас. Производитель заявляет срок эксплуатации узла, равный сроку эксплуатации автомобиля. Во многих современных автомобилях агрегат относится к неремонтопригодным.

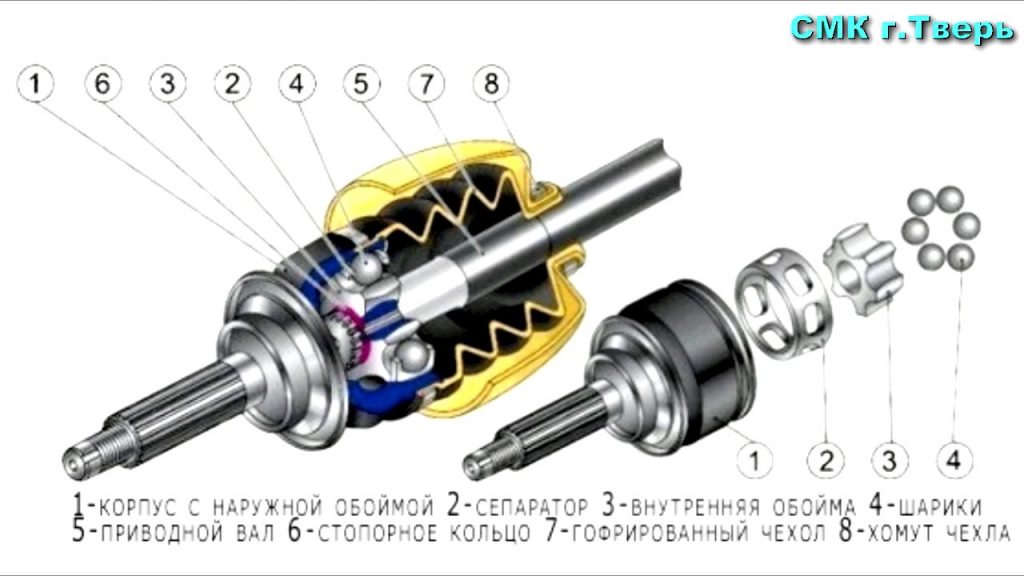

Конструкции шарнира могут иметь до десяти технических разновидностей, при этом полностью сохраняется принцип работы. Одной стороной «граната» крепиться к ступичному подшипнику, со второй — к дифференциалу.
Внешний ШРУС состоит из обоймы и корпуса в кожухе, максимальный угол поворота — от 70 градусов. Внутренняя «граната» может обеспечивать поворот не более чем на 20 градусов. В большинстве конструкций внутренний шарнир — это трипоид с установленными роликами, которые расположены в смежном стакане. Внутренний шарнир компенсирует ход подвески и обеспечивает неразрывность вала.

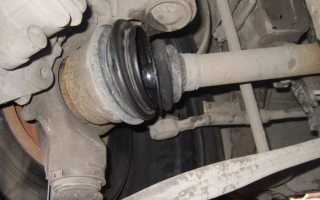

Угловые шарниры относятся к силовым нагруженным элементам. Узел обеспечивается системой смазки и защищается от внешнего воздействия герметичным пыльником из термопрочной резины или пластика, в который набивается смазка. Удерживается пыльник на валу с помощью хомута. От качества материала пыльника и смазочного материала в 70 % случаев зависит срок эксплуатации ШРУСа.
| Компонент/Характеристика | Описание | Опасность поломки ШРУСа |
|---|---|---|
| ШРУС (шарнир равных угловых скоростей) | Механизм, обеспечивающий передачу крутящего момента от коробки передач к колесам при изменении угла поворота руля. | Потеря управляемости автомобиля, особенно на высокой скорости или скользкой дороге. |
| Внутренний ШРУС | Расположен со стороны коробки передач. | Поломка приводит к невозможности передачи крутящего момента на колесо, полной потере управляемости. |
| Внешний ШРУС | Расположен со стороны колеса. | Поломка может привести к частичной потере управляемости, вибрациям, стукам, повреждению пыльника и выходу из строя всего узла. |
| Пыльник ШРУСа | Защитный чехол, предотвращающий попадание грязи и влаги внутрь шарнира. | Повреждение пыльника приводит к выходу из строя ШРУСа из-за попадания грязи и влаги, что ускоряет износ. |
| Симптомы поломки | Стуки при повороте руля, вибрации, хруст, проскальзывание колеса, течь смазки. | Потеря контроля над автомобилем, аварийные ситуации, дорогостоящий ремонт. |
| Причины поломки | Износ, повреждение пыльника, недостаток смазки, резкие повороты, езда по бездорожью, неправильная эксплуатация. | Несвоевременное обслуживание, игнорирование симптомов поломки. |
Интересные факты
ШРУС (шарнир равных угловых скоростей) — это важный элемент трансмиссии автомобиля, который обеспечивает передачу крутящего момента от коробки передач к колесам, позволяя при этом колесам поворачиваться. Вот несколько интересных фактов о ШРУСах и их опасностях:
-
Износ и повреждения: ШРУСы подвержены значительному износу, особенно при частых поворотах и резких маневрах. Если защитный чехол ШРУСа поврежден, это может привести к попаданию грязи и влаги, что ускоряет износ и может вызвать поломку. В результате водитель может потерять управление над автомобилем.
-
Симптомы неисправности: Одним из первых признаков неисправности ШРУСа является характерный стук или щелчки при поворотах. Игнорирование этих звуков может привести к более серьезным повреждениям и, как следствие, к аварийной ситуации на дороге.
-
Типы ШРУСов: Существуют два основных типа ШРУСов — внутренние и внешние. Внешние ШРУСы чаще всего подвергаются нагрузкам и повреждениям, так как они расположены ближе к колесам. Внутренние ШРУСы, хотя и менее подвержены износу, также могут выйти из строя, что приведет к потере мощности и управляемости автомобиля.
Эти факты подчеркивают важность регулярной проверки состояния ШРУСов и их своевременной замены для обеспечения безопасности на дороге.
Причины неисправности
Если в автомобиле есть граната, она рано или поздно проявит себя. Механики, занимающиеся ремонтом ШРУСов, отмечают, что случаи поломки шарниров участились. Основные причины неисправности:
Читайте также:
- Загрязнение. Трещины и утечки пыльника — распространенные факторы, приводящие к поломке шарнира. Пыль и грязь накапливаются в поворотном механизме, что может вызвать заклинивание и выход детали из строя.
- Агрессивный стиль вождения. Резкое ускорение, торможение и старты с повернутыми колесами, особенно у неопытных водителей, создают критическую нагрузку на шарнир, что может привести к трещинам.
- Торможение с помощью переключения передач. Частые пробуксовки и торможения трансмиссией могут преждевременно износить шарнир.
- Неправильная установка. Ошибки при замене ШРУСа или использование некачественной детали могут вызвать проблемы с новым шарниром уже через несколько десятков километров.
- Люфт в шаровых опорах. Износ компонентов в шаровых опорах приводит к увеличению люфта, что быстро изнашивает ШРУС. Если палец шаровой вырывается из посадочного места, это может повредить внешнюю гранату.
Опасности поломки
При поломке детали подшипники гранаты начинают терять иголки. Мелкие детали могут проникнуть в картерную коробку передач, где вместе с маслом попадают к шестеренкам. Это один из самых серьезных случаев ремонта. Часто после этого потребуется замена всей системы трансмиссии.
Поломка ШРУСА во время езды грозит заклиниванием колес, что может привести к аварии, особенно если поломка случается на скоростной трассе во время маневра обгона.
Потребуется замена полуоси.
Ремонт ШРУСа возможен далеко не на всех автомобилях, часто производители не закладывают в узел даже замену пыльника, менять на новый приходится весь приводной вал. Рекомендуется осматривать состояние «гранат» через каждые 5 000 км. пробега. При плановом ТО диагностика шарниров должна входить в комплекс обязательных мероприятий.
Автослесари проводят замену пыльника, обновляют смазочную набивку, если не наблюдается сильного износа детали, и трещина в кожухе обнаружена после осмотра. Выявить негерметичность пыльника достаточно сложно — чаще всего водители обращаются на СТО после появления характерных признаков поломки шарнира.
Признаки поломки
Первое, что должно насторожить водителя, — легкий хруст при движении задним ходом с полностью вывернутым рулем. В этом случае двигатель работает ровно, и звук от колес хорошо слышен в салоне. Если сразу проверить узел, можно заменить только шарнир, не меняя привод.
Если при обычных поворотах или маневрах слышен стук в области колеса, это может указывать на значительный износ детали. Удары колеса при ускорении или специфические пробуксовки автомобиля сигнализируют о том, что до полного заклинивания шарнира осталось всего несколько десятков километров.
Шарнир сам по себе не опасен — это прочная деталь с высоким запасом прочности. Однако, если довести ситуацию до критической, когда «граната» может разорваться, покупка нового автомобиля может стать более выгодной, чем ремонт старого.
-
Читайте также:
Ремонт и замена ШРУСа
Ремонт и замена ШРУСа (шарнир равных угловых скоростей) — это важные процедуры, которые могут понадобиться владельцам автомобилей, особенно тех, которые имеют передний привод. ШРУСы являются ключевыми компонентами трансмиссии, обеспечивая передачу крутящего момента от коробки передач к колесам. Износ или повреждение ШРУСа может привести к серьезным проблемам с управляемостью и безопасностью автомобиля.
Первым признаком неисправности ШРУСа является характерный стук или щелчки при поворотах. Это происходит из-за того, что поврежденный ШРУС не может правильно передавать крутящий момент, что приводит к его неправильной работе. Если вы заметили такие звуки, важно не откладывать диагностику и ремонт, так как дальнейшая эксплуатация автомобиля может привести к более серьезным повреждениям.
Замена ШРУСа обычно включает в себя несколько этапов. Сначала необходимо поднять автомобиль и снять колесо, чтобы получить доступ к трансмиссии. Затем откручиваются крепления, которые удерживают ШРУС на месте. Важно также проверить состояние пыльников — резинок, которые защищают ШРУС от загрязнений и потери смазки. Если пыльник поврежден, это может привести к быстрому износу ШРУСа.
После снятия старого ШРУСа устанавливается новый. При этом важно убедиться, что все соединения надежно закреплены, а пыльники правильно установлены, чтобы избежать попадания грязи и влаги. После завершения установки необходимо провести тест-драйв, чтобы убедиться, что все работает корректно и нет посторонних звуков.
Ремонт ШРУСа может быть возможен в некоторых случаях, например, если поврежден только пыльник или если есть возможность заменить отдельные детали. Однако, как правило, замена всего узла является более надежным и долговечным решением. Стоимость ремонта или замены ШРУСа может варьироваться в зависимости от марки и модели автомобиля, а также от региона, в котором вы находитесь.
Важно помнить, что регулярное техническое обслуживание автомобиля, включая проверку состояния ШРУСов, может значительно продлить срок службы этих компонентов и предотвратить дорогостоящие ремонты в будущем. Если вы не уверены в состоянии ШРУсов вашего автомобиля, рекомендуется обратиться к специалистам для проведения диагностики.
Вопрос-ответ
Что самое худшее может случиться из-за неисправного ШРУСа?
Повреждение ШРУСов, являющихся ключевым компонентом ходовой части, может иметь серьёзные последствия, в лучшем случае приводя к потере сцепления с дорогой. В худшем случае может произойти блокировка колеса или ослабление самого вала.
Что такое ШРУС простыми словами?
ШРУС — аббревиатура, которая расшифровывается как «шарнир равных угловых скоростей». Эта подвижная деталь является частью трансмиссии и служит для передачи крутящего момента между подвижными валами под постоянно меняющимся углом. В простонародье ШРУСы за характерную форму именуют «гранатами».
Советы
СОВЕТ №1
Регулярно проверяйте состояние ШРУСов вашего автомобиля. Обратите внимание на любые необычные звуки при поворотах или ускорении, так как это может быть признаком износа или повреждения.
-
Читайте также:
СОВЕТ №2
При замене масла в трансмиссии не забывайте проверять уровень и состояние смазки ШРУСов. Правильная смазка поможет продлить срок службы этих деталей и избежать серьезных поломок.
СОВЕТ №3
Если вы заметили трещины или повреждения на пыльниках ШРУСов, замените их как можно скорее. Это предотвратит попадание грязи и влаги, что может привести к быстрому износу и необходимости замены всего узла.
СОВЕТ №4
При покупке подержанного автомобиля обязательно проверьте состояние ШРУСов. Это поможет избежать неожиданных затрат на ремонт в будущем и обеспечит безопасность на дороге.
