Что такое электрический кран отопителя и как его заменить на Газели

Электрический кран отопителя — ключевой элемент системы отопления автомобиля Газель, регулирующий поток охлаждающей жидкости в радиаторе. Понимание его устройства и работы поможет автовладельцам правильно выбрать модель для замены и выполнить ремонт самостоятельно. В статье мы рассмотрим процесс замены электрического крана отопителя на Газели, что сэкономит ваше время и деньги на сервисном обслуживании.

Особенности электрокрана

Каждый автомобиль с двигателем внутреннего сгорания оснащен системой отопления, связанной с системой охлаждения двигателя. Для управления отоплением используется кран. В последнее время электрические краны отопителя заменили устаревшие механические модели.

Производители коммерческих автомобилей, таких как Газель, также перешли на электрические варианты.

Перед заменой этого узла водителю важно понимать его работу и принципы системы с электрокраном.

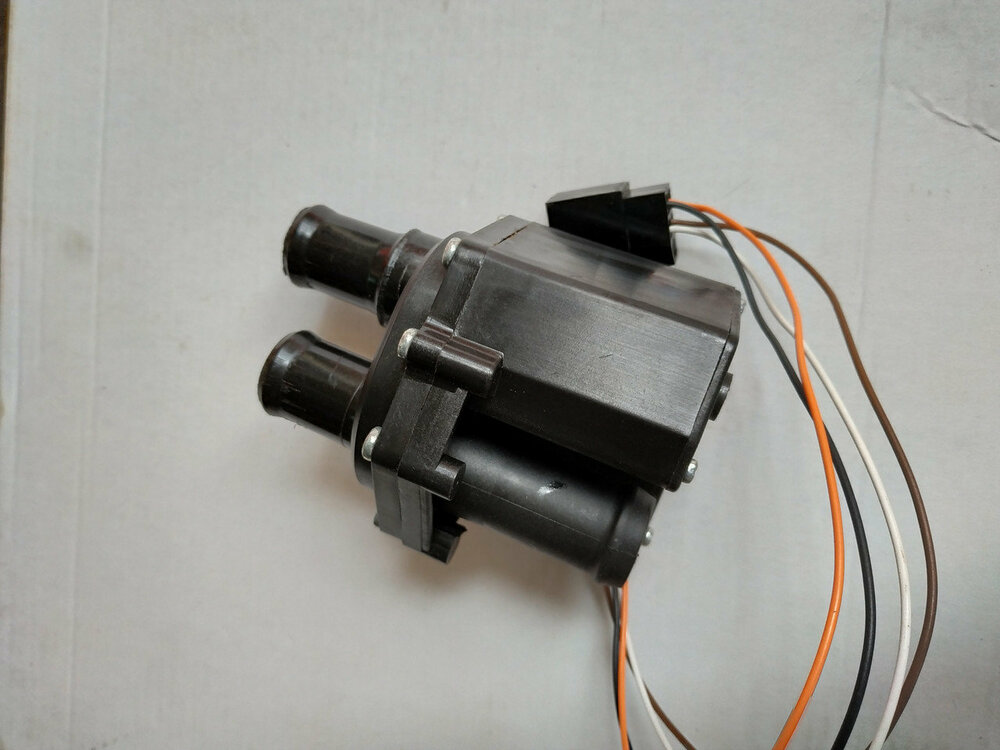

Электрокран отопителя, распространенный в автомобильной промышленности, имеет электрический привод. Это клапан для печки, который управляет подачей охлаждающей жидкости из системы охлаждения двигателя в радиатор отопителя.

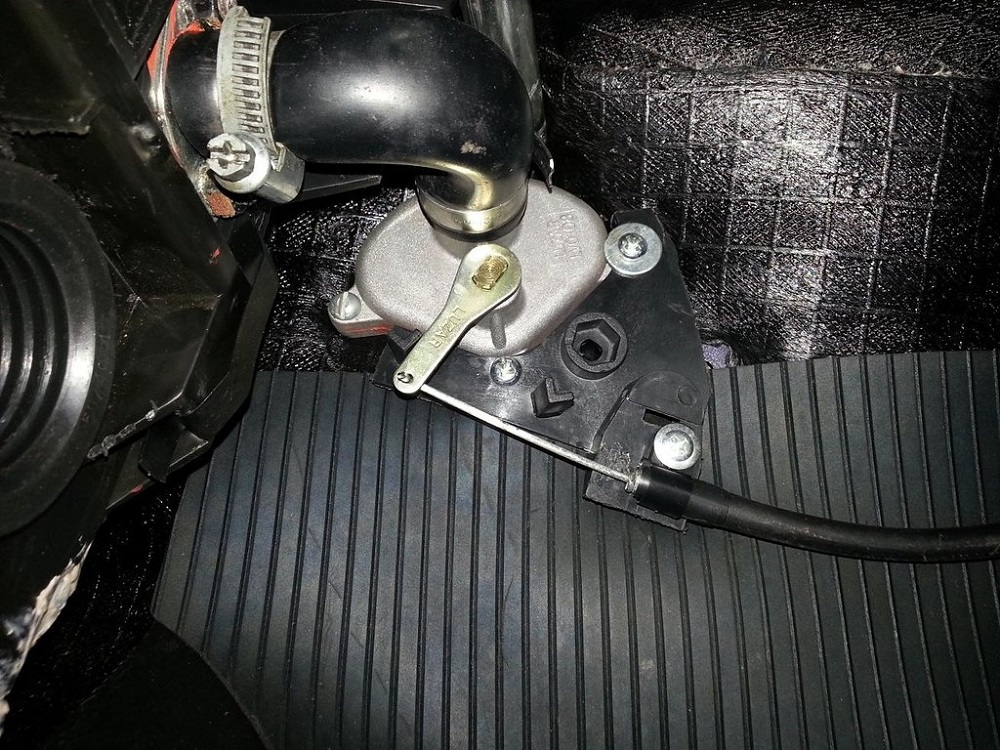

По сути, это аналог механического узла, но с приводом от электромотора или соленоида. Переход на электрокраны позволил отказаться от тросовых приводов и управлять отоплением через кнопочную панель.

Использование электрокранов дало возможность внедрить современные схемы отопления и охлаждения. Эти системы стали более удобными, надежными и простыми в конструкции.

Электрический кран отопителя — это устройство, регулирующее поток охлаждающей жидкости в системе отопления автомобиля. Он обеспечивает комфортную температуру в салоне, автоматически открывая или закрывая доступ к теплообменнику в зависимости от потребностей водителя. Замена электрического крана на Газели может потребоваться в случае его неисправности, что может проявляться в недостаточном обогреве или утечках жидкости.

Эксперты рекомендуют начинать процесс замены с отключения аккумулятора и слива охлаждающей жидкости. Затем необходимо снять старый кран, аккуратно отсоединив все соединения. Установка нового устройства требует внимательности: важно правильно зафиксировать все элементы и убедиться в отсутствии утечек. После завершения работ следует залить охлаждающую жидкость и проверить работу системы. Правильная замена электрического крана отопителя не только улучшит климат в салоне, но и продлит срок службы всей отопительной системы автомобиля.

Без сальниковый электро кран печки, устройство и доработка

Разновидности

В зависимости от используемого запорного элемента, привода и количества контуров, различают два типа кранов с электроуправлением. Причём оба варианта могут использоваться на автомобилях Газель.

В зависимости от количества контуров и числа патрубков, устройства делят на такие категории:

• одноконтурные или двухтрубковые;
• двухконтурные или трёхтрубковые.

В первом случае это обычный кран, который только открывает или закрывает потоки жидкости в системе. Двухтрубковые устройства предусматривают наличие одного впускного и одного выпускного патрубка, между которыми находится запорный элемент. Обычно такие краны применяются в системе отопления салона. Их монтируют между выпуском (патрубком) системы охлаждения ДВС и впуском на радиаторе печки. Это позволяет водителю управлять потоками горячей ОЖ.

Второй вариант — это трёхходовой кран. Он способен перенаправлять потоки жидкости в два трубопровода. Здесь используется один патрубок впускного типа, и сразу два выпускных. Запорный элемент сделан так, чтобы направлять поток ОЖ в один выпускной патрубок, параллельно перекрывая второй. Нашёл довольно широкое применение в отопительных системах салона на авто, включая Газель.

В зависимости от запорного элемента и привода, краны печки делятся на шиберные с электромотором и запорные с соленоидным приводом.

Шиберные модели конструктивно достаточно простые. Они выполнены в виде литого пластикового корпуса с патрубками. Внутри расположена поворотная пластина. На корпусе находится небольшой электромоторчик с шестерёночным редуктором, который и обеспечивает поворот пластины.

Модели с электроприводом работают несколько иначе. Когда печка в Газели выключается, пластина внутри крана располагается между патрубками, выполняя перекрытие потока жидкости. Это не позволяет горячей ОЖ поступать в печной радиатор. Тем самым отопление в салоне перестаёт работать. Если нужно включить печку, водитель нажимает специальную кнопку на панели Газели, и электромоторчик получает ток, поворачивает пластину и позволяет жидкости пройти через радиатор. Чтобы отключить в Газели отопление, достаточно ещё раз нажать кнопку, и процесс начнёт происходить в обратном порядке.

Ситуация с соленоидными кранами другая. Они также выполнены из пластикового корпуса, но внутри находится конусообразный подъёмный затвор. При закрытом положении этот затвор располагается на своём седле, перекрывая тем самым поток горячей жидкости охлаждения. Затвор через шток соединяется с якорем соленоида, установленным на корпусе электрокрана. Если на соленоид не подаётся напряжение, канал находится в открытом положении. Запуская двигатель, соленоид получает заряд и кран закрывается. Включая печку, происходит обесточивание соленоида, тем самым кран открывается и горячая жидкость следует на радиатор. Выключая печку, через напряжение на соленоиде происходит смещение, и электрокран закрывается.

Современное печное оборудование на большинстве отечественных и зарубежных автомобилях перешло на использование электрических кранов. Они практически полностью вытеснили старые механические устройства. Это ожидаемые изменения, поскольку нынешнее управление на Газели более удобное и функциональное.

Интересные факты

Вот несколько интересных фактов о электрическом кране отопителя и его замене на автомобиле Газель:

1. Функция электрического крана: Электрический кран отопителя управляет потоком охлаждающей жидкости в системе отопления автомобиля. Он открывается и закрывается в зависимости от температуры, установленной на панели управления, что позволяет поддерживать комфортный микроклимат в салоне.

2. Замена крана: Замена электрического крана отопителя на Газели может потребовать снятия панели приборов или других элементов интерьера для доступа к крану. Это может быть трудоемким процессом, поэтому важно заранее подготовить все необходимые инструменты и детали.

3. Совместимость и модернизация: При замене электрического крана отопителя на Газели можно рассмотреть возможность установки более современных моделей, которые могут иметь улучшенные характеристики, такие как более быстрая реакция на изменения температуры или повышенная надежность. Это может значительно улучшить эффективность работы системы отопления.

Как проверить электрокран отопителя Газели

Как выбрать электрокран для Газели

Замена крана отопителя на Газели требует покупки нового устройства.

Выбор узла обычно не вызывает затруднений. При выборе стоит учесть несколько рекомендаций:

• Напряжение питания. Учитывайте напряжение в бортовой сети: 12 или 24В, в зависимости от электродвигателя крана.
• Тип крана. Обратите внимание на количество патрубков: 2 или 3. Для стандартной системы подойдет кран с 2 патрубками, трехпатрубковые модели актуальны для схем с байпасом или при установке дополнительного отопителя.
• Диаметр патрубков. Он должен соответствовать диаметру трубопроводов в системе отопления, хотя существуют переходники.
• Совместимость разъемов. Убедитесь, что кран и автомобиль имеют совместимые электрические разъемы. При необходимости разъем можно заменить.
• Размеры крана. Убедитесь, что кран удобно размещается в отведенном месте.

На Газели можно использовать как 2, так и 3 патрубковых электрокранов, в зависимости от модели, года выпуска и типа двигателя.

Двухтрубные устройства подходят для моделей ГАЗ 3302 с:

• моторами 2,3 и 2,5 литра (1994-2006);
• двигателями 2,4, 2,7 и 2,9 литра (1994-1996);
• моторами 2,5 и 2,7 Euro III (с 2008);
• инжекторными двигателями 2,3, 2,5 и 2,7 литра, включая версии с ГУР (с 1997);
• ДВС 2,4 от Chrysler (с 1999).

Трехпатрубковые модели имеют больше вариантов использования:

• 3302 с 2,3 и 2,5-литровыми моторами (1994-2006);
• 3302 с 2,4, 2,7 и 2,9-литровыми двигателями (1994-1999);
• 3302 с 2,5 и 2,7-литровыми ДВС Евро 3 (с 2008);
• 3302 с двигателем Chrysler;
• 33025 с инжектором 2,9 и дизельным двигателем 2,8 литра;
• 33025 с мотором Cummins на 2,8 литра и 2,9-литровым мотором Евро 4;
• 33025 с инжектором 2,9 литра;
• 33027 с двигателями 2,7 и дизельным 2,8 литра;
• Газель Бизнес со всеми типами двигателей, включая инжектор 2,9 литра, Chrysler 2,4 литра, дизельный 2,8 литра, двигатели Cummins и другие.

Приблизительная стоимость электрического крана от надежного производителя начинается от 1000 рублей. Трехпатрубковые устройства стоят на 200-300 рублей дороже, чем двухпатрубковые аналоги.

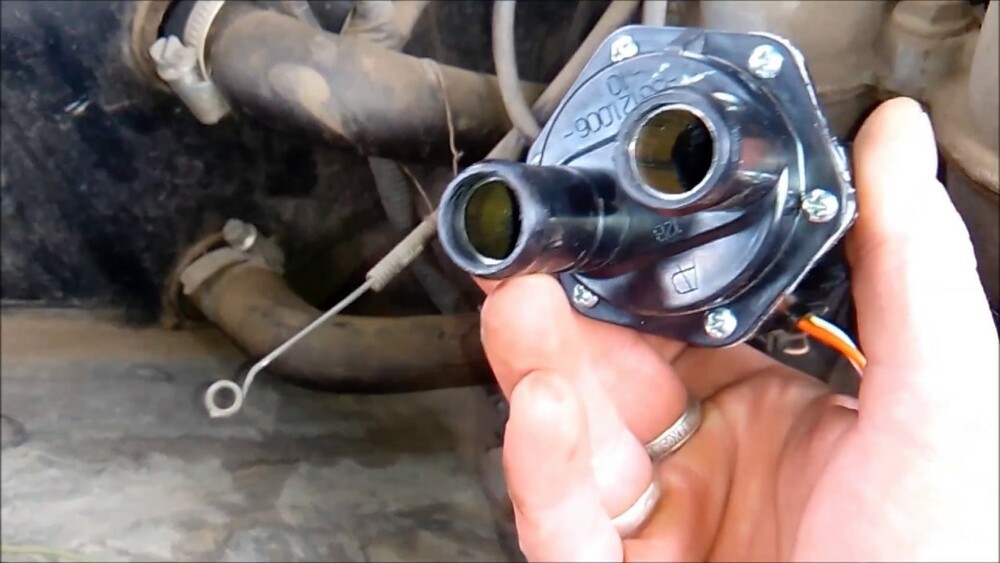

Самостоятельная диагностика и замена электрокрана

Если возникла поломка или неисправность, виновником которой оказался электрический кран системы отопления салона автомобиля Газель, потребуется заменить узел.

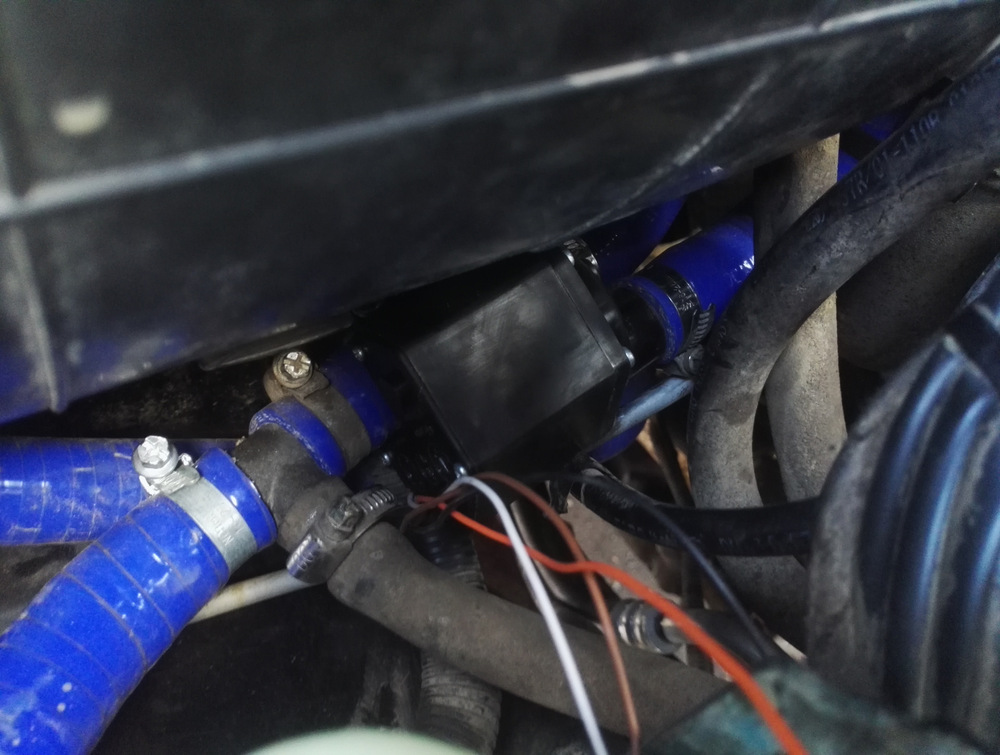

Многих интересует, где именно находится этот элемент. Самым простым решением будет заглянуть в руководство по эксплуатации к конкретно вашей версии и модификации Газели. Но в большинстве случаев электрический кран располагается в подкапотном пространстве слева от двигателя, если смотреть со стороны улицы, примерно напротив переднего пассажирского сиденья под лобовым стеклом. Найти узел не так сложно. А вот снять его, если электрокран успел сильно закиснуть за время службы, порой бывает проблематично. Кран печки Газели соединяется с двумя патрубками, потому обнаружить элемент поможет ещё один признак.

Прежде чем менять устройство, рекомендуется подтвердить свои догадки и точно поставить диагноз.

Проверка работоспособности или неисправности электрического печного крана осуществляется следующим образом:

• сначала прогревается двигатель, после чего руками можно потрогать патрубки до крана и после него;
• переключите регулятор температуры в крайнее горячее положение;
• при этом патрубок должен иметь одинаковую температуру до и после прохождения через клапан;
• проверьте, работает ли питание электромоторчика, когда происходит переключение температуры;
• если питания нет, проверке подлежит предохранитель и по мере необходимости его меняют;
• не забудьте проверить состояние сетчатого фильтра, установленного на входном патрубке, через который жидкость должна свободно проходить;
• снимите кран и подайте на него питание, проверив, реагирует ли он как-то на изменения положений переключателя в салоне.

Если оказалось, что виноват именно электрический кран отопителя, его можно попытаться отремонтировать.

Но на практике частичный ремонт даёт лишь временный эффект. Заменив один компонент, другой через короткий промежуток времени может выйти из строя. Фактически это бесконечная череда демонтажных и ремонтных работ. Наиболее правильным и рациональным решением станет полная замена старого узла на новый качественный электрокран.

Что замены элемента отопительной системы и системы охлаждения двигателя необходимо:

• отключить минусовую клемму от аккумуляторной батареи;
• слить всю жидкость из системы охлаждения двигателя в пустую тару подходящего объёма;
• отключить клеммы от самого электрического отопительного крана;
• ослабить крепление хомутов на патрубках, с которыми соединён краник;
• отсоединить хомуты и патрубки;
• извлечь кран;
• установить новый электрокран печки;
• залить свежую жидкость охлаждения;
• убедиться в отсутствии воздушных пробок;
• прогреть мотор.

Что же касается самого электрокрана, который перестал нормально функционировать, то его неисправности чаще всего связаны с поломкой электромотора, сгоранием электрической платы, поломкой редуктора, нарушением целостности сальника и лопнувшим корпусом.

Как проверить электрокран отопителя Газели

Использование электрического крана в составе отопительных системы салона и системы охлаждения двигателя на Газели даёт целый ряд объективных преимуществ.

Никаких существенных сложностей с заменой возникнуть у автовладельцев не должно. Единственный важный момент заключается в том, чтобы выбрать подходящее устройство, соответствующее конкретному двигателю Газели. Плюс учтите, что перед самой заменой узла необходимо точно поставить диагноз и убедиться в вине именно крана. Бывает так, что после замены электрокрана ситуация не меняется. А просто так потратить около 1-1,5 тысячи рублей может позволить себе не каждый владелец Газели.

Советы по обслуживанию и уходу за электрокраном отопителя

Электрический кран отопителя является важным элементом системы отопления автомобиля Газель. Правильное обслуживание и уход за этим устройством помогут продлить его срок службы и обеспечить эффективную работу системы отопления. Ниже приведены несколько рекомендаций по уходу за электрокраном отопителя.

Регулярная проверка состояния

Первым шагом в уходе за электрокраном является регулярная проверка его состояния. Обратите внимание на наличие утечек охлаждающей жидкости вокруг крана. Если вы заметили какие-либо следы жидкости, это может указывать на необходимость замены уплотнительных колец или самого крана.

Очистка от загрязнений

Загрязнения и отложения могут негативно сказаться на работе электрокрана. Рекомендуется периодически очищать его от грязи и пыли. Для этого используйте мягкую тряпку или щетку, чтобы аккуратно удалить загрязнения, не повреждая электрические соединения.

Проверка электрических соединений

Электрические соединения крана должны быть надежными и чистыми. Проверьте, нет ли коррозии на контактах, и при необходимости очистите их. Убедитесь, что провода надежно закреплены и не имеют повреждений. Если вы заметили какие-либо проблемы, лучше заменить поврежденные элементы.

Контроль работы крана

Регулярно проверяйте работу электрокрана. Включите систему отопления и убедитесь, что кран открывается и закрывается без задержек. Если вы заметили, что кран не реагирует на команды, это может свидетельствовать о неисправности, требующей диагностики и, возможно, замены.

Замена охлаждающей жидкости

Качество охлаждающей жидкости также влияет на работу электрокрана. Рекомендуется периодически менять охлаждающую жидкость в системе отопления, следуя рекомендациям производителя. Это поможет избежать образования отложений и коррозии, что, в свою очередь, продлит срок службы крана.

Профессиональное обслуживание

Если вы не уверены в своих силах или заметили серьезные проблемы с электрокраном, лучше обратиться к профессионалам. Квалифицированные механики смогут провести полную диагностику и выполнить необходимые ремонтные работы, что обеспечит надежную работу системы отопления вашего автомобиля.

Следуя этим простым советам, вы сможете поддерживать электрокран отопителя в хорошем состоянии и избежать неожиданных поломок в будущем.

Вопрос-ответ

Как работает электрический кран отопителя?

Краны являются нормально открытыми — без напряжения на соленоиде затвор поднят пружиной, канал открыт. При запуске двигателя на соленоид подается напряжение, и кран закрывается. При включении печки соленоид обесточивается, кран открывается и обеспечивает подачу горячей жидкости на радиатор отопления.

Что такое кран печки?

Кран отопителя – небольшой, но незаменимый компонент системы обогрева любого авто. Именно он отвечает за регулировку охлаждающей техжидкости. Если кран находится в открытом состоянии, то нагретая ОЖ беспрепятственно поступает в радиатор с последующим прогревом циркулирующего воздуха до требуемой температуры.

Где находится резистор печки Газель?

Регулятор оборотов печки находится на корпусе отопителя и охлаждается за счет работы вентилятора последнего. Располагается микросхема под центральным верхним бардачком, поэтому первым делом снимаем его. Понадобится открутить 8 болтов, по времени около 20 минут.

Советы

СОВЕТ №1

Перед началом замены электрического крана отопителя обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и обеспечит вашу безопасность во время работы.

СОВЕТ №2

Обратите внимание на тип и модель крана, который вы собираетесь установить. Убедитесь, что новый кран совместим с вашей Газелью, чтобы избежать проблем с установкой и работой системы отопления.

СОВЕТ №3

При демонтаже старого крана используйте подходящие инструменты, чтобы не повредить трубки и соединения. Если кран застрял, аккуратно постучите по нему, но не применяйте чрезмерную силу, чтобы не сломать детали.

СОВЕТ №4

После установки нового крана проверьте систему на наличие утечек. Запустите двигатель и дайте ему поработать некоторое время, затем осмотрите соединения на предмет подтеков. Это поможет избежать проблем в будущем.
