Что входит в комплект тормозных колодок

ИНФО. Фен-шуйный комплект тормозов

Большинство автовладельцев имеет представление об элементах тормозной системы и о том, что тормозные колодки с тормозными дисками являются расходниками. Как правило, тормозные диски выхаживают две замены тормозных колодок. Моя тщательность в подборе расходников привела к тому, что я однозначно решил в скором или не скором времени, пока не добью комплект от TRW (диски с колодками по кругу), перейти на ATE. 1. Как не попасть на подделку под ATE или признаки оригинальной продукции Признак 1: Упаковка, в которой реализуются тормозные колодки и диски, всегда одноразовая. Она заклеена, запаяна, единожды ее вскрыв, не сможешь это скрыть никаким образом.

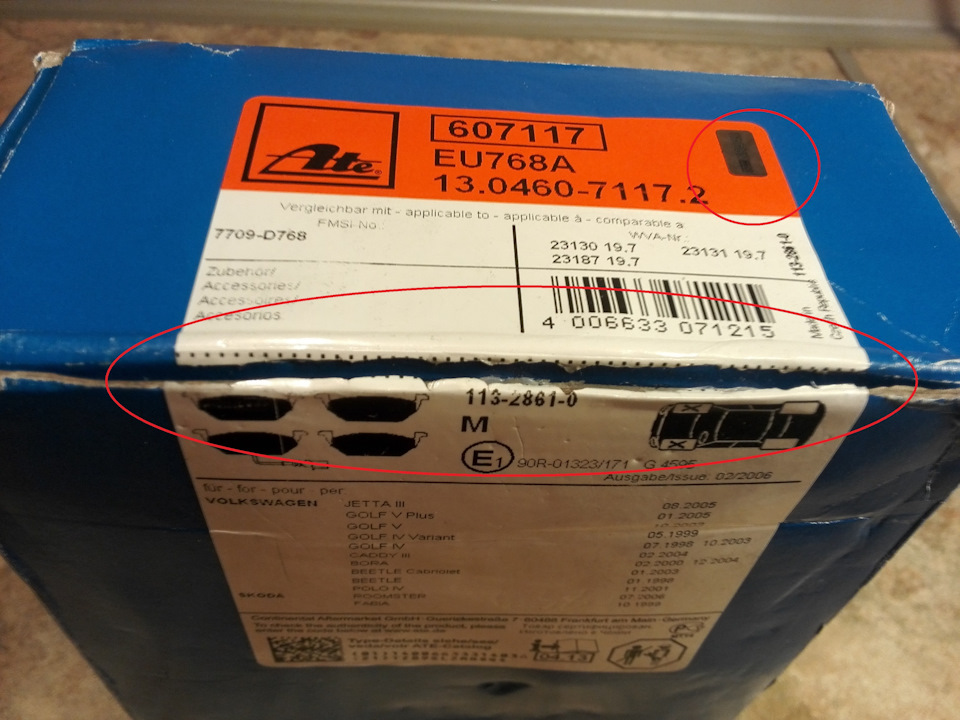

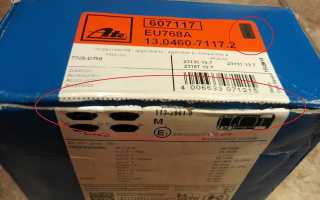

Признак 2: Стикер на коробке, который в обязательном порядке содержит в себе, полнейшую информацию по артикулам, применению, дате производства, стране происхождения и прочее, имеет наклеенную на него голограмму.

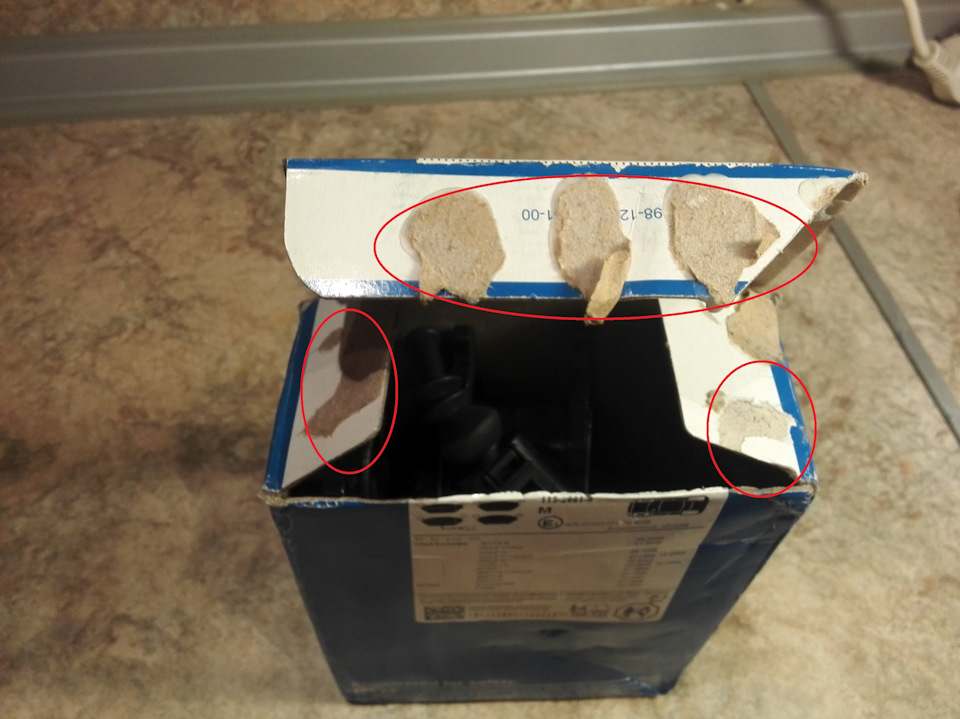

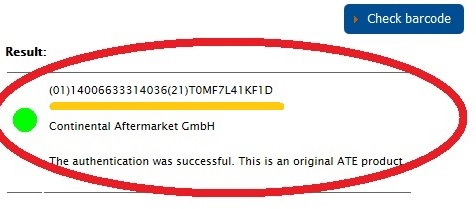

Таким образом, уже на уровне упаковки (информации на ней) возможно оценить, попал ты на подделку или нет. ATE об этом побеспокоились и лично у меня вызвали только самые положительные эмоции. 2. Поставщиком материалов для ATE является Galfer ATE не является непосредственным производителем материалов для тормозных систем (тормозных колодок и дисков). Поставщиком фрикционных материалов является итальянская фирма Galfer с крупнейшей лабораторией в Европе, непосредственно участвовавшей при разработке Европейского стандарта качества ECE-R90, которая до недавнего времени ориентировалась на ОЕМ поставки до 40% общего рынка тормозных систем и фрикционных материалов ведущим авто и мото концернам. В последние 5 лет Galfer начали активно развивать свою собственную торговую сеть.

Комплект задних тормозных колодок с болтами и пружинами крепления колодок ATE 13.0460-2894.2 (Чехия) Комплект передних тормозных колодок с датчиком износа ATE 13.0460-7117.2 (Чехия)

Galfer B1.G222-0150.1 (оригинальный артикул 1J0615301M) Galfer B1.G102-0463.2 (оригинальный артикул 1J0698151G)

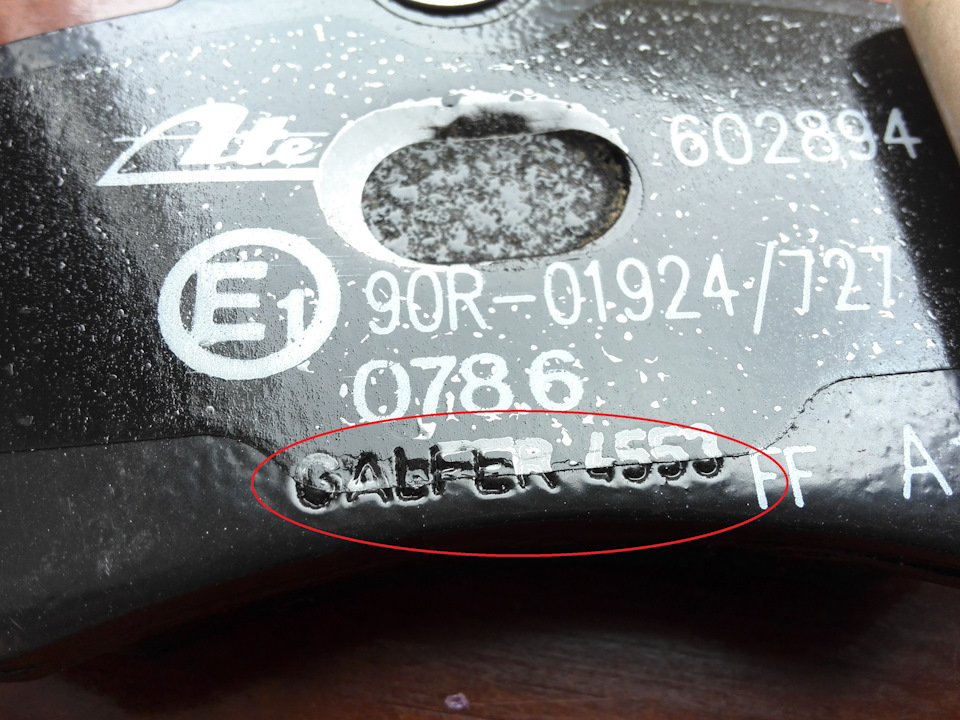

Поставщиками фрикционных материалов и комплектующих для тормозных систем автомобилей концерна VAG (то, что лежит в коробках под оригинальными номерами) являются Galfer, Pagid, Textar, ATE, TRW. Бытует мнение, что качество материалов от поставщиков на конвеер и так называемый aftermarket кардинально отличаются. Я скорей с этим согласен, учитывая цену на продукцию и отзывы тех людей, которые по моему же принципу покупали “то, что лежит в оригинале”. По артикулам тормозных дисков я учитывал наличие антикоррозионного покрытия и отзывы автолюбителей. Тормозные колодки должны иметь адекватный ценник и быть именно ATE.

Читайте также:

Сколько ходят тормозные колодки на киа спортейдж

Диски передние тормозные вентилируемые 280х22 5х100 — 1J0615301M Комплект передних тормозных дисков с антикоррозионным покрытием — ATE 24.0122-0150.1 — Zimmermann 100.1234.20 Диски задние тормозные 232х9 5х100 — 1J0615601 Диски задние тормозные 230х9 5х100 — 1J0615601P или 1J0615601N Комплект задних тормозных дисков с антикоррозионным покрытием — ATE 24.0109-0123.1 — Zimmermann 100.1236.20 Комплект передних тормозных колодок с датчиком износа — 1J0698151G — ATE 13.0460-7117.2 Комплект задних тормозных колодок с болтами и пружинами крепления колодок — 1J0698451P — ATE 13.0460-2894.2

Мой фен-шуйный комплект

Комплект передних тормозных дисков ATE 24.0122-0150.1 280х22 5х100 (Италия), Комплект передних тормозных колодок ATE 13.0460-7117.2 (Чехия), Оригинальный комплект задних тормозных дисков 1J0615601P 230х9 5х100 (Словакия), Комплект задних тормозных колодок ATE 13.0460-2894.2 (Чехия) Передние диски ATE В комплекте с дисками винтики под торкс для их крепления к ступице Разница в цвете краски, оригинальные светлее Передние колодки ATE Задние колодки ATE

Что входит в комплект тормозных колодок передних

Тормозные колодки – важный элемент тормозной системы автомобиля. В конструкции тормозной колодки выделяют стальной корпус и фрикционную накладку. В процессе эксплуатации автомобиля фрикционная накладка изнашивается (стирается) в результате чего требуется периодически производить замену тормозных колодок.

Купить тормозные колодки вы можете в разделе «Тормозная система» нашего интернет-магазина.

Классификация: По типу конструкции тормозов: 1. Дисковые тормозные колодки. 2. Барабанные тормозные колодки.

Тормозные колодки являются важным элементом безопасности на дороге. Поэтому необходимо знать следующие важные моменты, на которые следует обращать внимание при обслуживании тормозной системы автомобиля.

Замена тормозных колодок – относительно простая операция, но есть несколько важных моментов, которые часто забываются сотрудниками сто. В результате после замены колодок может появиться посторонний шум, вибрация и увеличиться тормозной путь. Следует знать, то тормозные даже самого высокого качества не могут компенсировать недостатки, вызванные неисправным состоянием остальных элементов тормозной системы. Залогом хорошего результата замены тормозных колодок является удовлетворительное состояние тормозных дисков. Наличие даже небольших неровностей (более 0,3мм) на рабочей поверхности тормозных дисков, требует либо проточки дисков, либо замену изношенных дисков на новые.

При замене тормозных колодок важно обращать внимание на состояние дополнительных крепежных элементов колодок (если они установлены на данном автомобиле): крепежных клипс, скрипунов и противоскрипных пластин. Крепежные клипсы устанавливаются на концах колодок либо приклёпываются на тыльной стороне колодки (в этом случае они устанавливаются на заводе). Клипсы фиксируют колодку в правильном положении внутри тормозного суппорта.

Читайте также:

Как заменить передние колодки на ниссан террано

Противоскрипные пластины устанавливаются на тыльной поверхности колодок. Между тыльной поверхностью колодки и противоскрипной пластиной должна наносится противоскрипная смазка. При отсутствии какого-либо крепежного элемента колодок (клипсы либо пластины), или при коррозии этих элементов должна производится замена этих деталей на новые.

Ключевые понятия: Тормозной путь – расстояние, которое проходит транспортное средство от момента срабатывания тормозной системы до полной остановки. Чем эффективнее работа тормозной системы, тем короче тормозной путь. Немаловажную роль в эффективности работы тормозной системы играет качество и состояние тормозных колодок. Сила торможения – усилие, прилагаемое тормозной системой для остановки транспортного средства. Во многом определяется состоянием и качеством тормозных колодок. Перегрев тормозной системы – достижение элементами тормозной системы такой температуры, при которой снижается эффективность торможения и увеличивается тормозной путь. Для профилактики перегрева передние тормозные диски практически на всех современных автомобилях имеют вентилируемую конструкцию. Материал высококачественных тормозных колодок имеет высокую устойчивость к перегреву. При перегреве тормозной системы может возникнуть закипание тормозной жидкости. В результате образуется газ в тормозной системе, что резко снижает эффективность торможения. Тормозная жидкость стандарта DOT3 имеет температуру кипения 210 градусов Цельсия, DOT4 – 230 градусов, а DOT5.1 – 270 градусов. В течении 2-3 лет в тормозной жидкости накапливается вода и температура кипения резко снижается, как и температура замерзания. Поэтому важно производить замену тормозной жидкости каждые 2-3 года.

Износ колодок и износ тормозных дисков

Как часто надо проверять состояние тормозных колодок? В нормальной ситуации тормозные колодки должны стираться значительно быстрее тормозных дисков. На автомобилях выпущенных до 2000 года ресурс тормозных дисков рассчитан на сотни тысяч километров. На автомобилях выпущенных после 2010 года заводской ресурс тормозных дисков редко превышает 100 000 км. Но как бы там ни было тормозная колодка должна стираться в несколько раз быстрее тормозных дисков. Передних тормозных колодок в городском цикле хватает примерно на 30 000 км, задних на 60 000 км.

Должны ли быть слышны какие-либо звуки при торможении? При нормальной работе тормозной системы процесс торможения должен быть беззвучным. Колодки многих производителей в процессе эксплуатации образуют пыль черного цвета из-за включения во фрикционный состав графита либо каучука. Считать это недостатком либо особенностью эксплуатации — дело индивидуальное. Однако колодки крупных японских производителей в процессе эксплуатации, как правило, не образуют пыли черного цвета, которая оседает на колесных дисках.

Из чего состоит фрикционная накладка тормозных колодок? Состав фрикционных материалов тормозных колодок: Связующее вещество – исходя из названия, это вещество связывает различные вещества фрикционной накладки воедино. В качестве связующего вещества используется: фенольные смолы, различные сорта каучуков. Наполнители и модификаторы. Наполнители — вещества образующие основную массу фрикционной накладки и выполняют функции абразива т.е. обеспечивают необходимую силу трения и способствуют очищению трущихся поверхностей. Модификаторы – вещества придающие фрикционной накладке определенные свойства. Сульфит бария – наполнитель, обладающий высокой температурой плавления и низкой стоимостью. Оксид магния – обеспечивает необходимый коэффициент трения. Графит – обладает смазывающими свойствами, препятствует избыточному трению и предотвращает возникновение шумов при торможении. Дисульфид молибдена – обладает схожими с графитом свойствами, но меньшим по сравнению с ним пылеобразованием. Трисульфид сурьмы — обладает смазывающими свойствами, препятствует возгоранию фрикционной накладки при перегреве. Титанат калия – волокнистое вещество с высокой механической прочностью и жаростойкостью. Волокна. Минеральная вата – жаростойкий материал. Металлы – обеспечивают высокую теплопроводность материала фрикционной накладки для профилактики перегрева рабочих поверхностей колодки. Часто используется сталь, медь, бронза. Кевларовые волокна – обеспечивают механическую прочность и жаростойкость фрикционной накладки.

Когда следует менять тормозные колодки?

Основные проблемы в работе тормозной системы: шум при торможении, увеличение тормозного пути.

Диагностика.

1. Проверить состояние всех тормозных колодок на всех колесах. В ряде случаев встречается неравномерный износ фрикционных накладок колодок. На внутренней колодке, которая менее доступна для осмотра, износ может быть выражен сильнее, чем на наружной колодке. Износ может быть неравномерным и на одной колодке, например, когда на одном полюсе колодки толщина фрикционной накладки составляет 5мм, а на противоположном полюсе – 1мм. Необходимо проверить тормозные колодки на предмет разрушения фрикционных накладок в виде растрескивания, отделения накладки от корпуса колодки. При толщине фрикционного материала 4 мм и менее необходимо производить замену колодок для дисковых тормозов. Замену барабанных колодок следует производить при толщине фрикционной накладки 2 мм и менее.

Устранение неполадки – замена тормозных колодок.

2. Проверить наличие загрязнений: в щель между тормозным диском и колодкой может попасть песок или мелкий камень, в зазорах между тормозной колодкой и суппортом или монтажной клипсой может скопиться грязь.

Читайте также:

Как проверить суппорт на работоспособность

Устранение неполадки – очистка загрязненных элементов.

3. Проверить состояние крепежных элементов: крепежных клипс и противоскрипных пластин.

Устранение неполадки – если какие-либо элементы отсутствуют либо повреждены коррозией необходимо заменить изношенные детали и нанести смазку там, где это необходимо.

4. Проверить состояние тормозных суппортов. Могут встречаться повреждения резиновых защитных чехлов направляющих суппорта и поршня суппорта, люфт направляющих суппорта, затрудненная подвижность элементов суппорта, подтекание тормозной жидкости.

Устранение неполадки – замена изношенных деталей либо всего суппорта целиком.

5. Проверить состояние тормозных дисков. Наличие неровностей, коробление плоскости, уменьшении толщины диска ниже допустимого значения требуют либо проточки, либо замены тормозных дисков на новые.

Полезные советы:

1. Проверяйте состояние тормозных колодок каждые 20 000-30 000 км.

2. При небольших годовых пробегах (5000-10000 км) проверяйте состояние тормозных колодок раз в 1-2 года.

3. Проверяйте состояние тормозных колодок при появлении шумов при торможении.

Читайте также:

Как прокачать тормоза на солярисе

4. Проверяйте состояние тормозных колодок при изменении обычного характера торможения.

Иллюстрации изношенных частей колодок:

Противоскрипные пластины со следами коррозии, требуется замена

Неравномерный износ фрикционной накладки на разных полюсах колодки:

Неравномерный износ фиркционной накладки на разных полюсах колодки. Толщины на одном полюсе — 0 мм, на противоположном — 2мм. Износ фрикционной накладки до металла:

А вот что иногда может тоже случиться: скол половины фрикционной накладки тормозной колодки:

Для сравнения приводим вид нормального износа колодки:

Как мы видим, при нормальном износе колодок толщина фрикционной накладки одинакова на всей поверхности и составляет в данном случае — 4мм. Поверхность — гладкая.

Подобрать и купить тормозные колодки вы можете в этом разделе.

Во избежание неправильного подбора или перевода по справочникам номеров оригинальных и дубликатных запчастей, обязательно консультируйтесь с продавцами на предмет правильности вашего выбора ПРЕЖДЕ чем оплачивать заказ! Цены на сайте обновляются раз в день. Тем не менее, может возникнуть ситуация, когда обновление актуальных цен товаров происходит быстрее синхронизации с сайтом, поэтому конечную стоимость автозапчастей уточняйте у продавцов!

Тормозные колодки:комплектность

#1 serega198

#2 Aleksey1975

#3 Kuzmich

Здравствуйте!Входят ли в комплект передних и задних тормозных колодок (неоригинальных, естественно) пружинки-накладки?Если верить elcats.ru, спереди вообще все это под одним номером (так ли это?), а вот сзади? Там на схеме под номером 13 — колодки, номера 1605851 и 1605019 бьются как комплект тормозных колодок, а позиция 14 — 1605020 — как пластины задних тормозных колодок, которые по оригиналу сами по себе стоят около 1000 р. В то же время коды неоригиналов совпадают, например, Quinton Hazell по всем трем позициям дает один и тот же номер BP792. Непонятно.

#4 serega198

НЕТ! Только в оригинале! ну или в дорогом лукасе.

#5 Kuzmich

#6 serega198

ну.. я сморю.. началось.. видать хотят их многие.. да не у всех на оригинал хвататет. Если подождешь недельку — предложу бюджетный вариант

#7 Kuzmich

Извини, туплю что-то Бюджетный вариант чего? Колодок, в которых будет вся мелочевка или просто пружинки? Цену бы. В личку бы. Неделя, конечно, долго, да еще пока в Питер приедет. С другой стороны, ремкомплекты seinsa живьем похоже в Питере не найти, только под заказ, а это та же неделя А «дорогой лукас», в котором должна (или может?) быть вся дребедень — это не этот случайно? Lucas/TRW GDB 3162 1 878,30р.Об этом уже можно подумать,хотя и напряжно. Оригинал — совсем кисло, кризис, блин

#8 serega198

Пружинки.. если выгорит. то на ось цена буит не дороже 1000 рублев.главное чтоб отдали а в 3162 насколько помню. тока пластины на сами колодки в комплекте помоему. Блескучие. не.. влукасе тож нету пружинок ентих. по ходу.

Тормозные колодки: от А до Я

Хотя и говорят, мол, тормоза придумали трусы, но вряд ли Вы захотите садиться за руль автомобиля, не будучи уверенными в том, что успешно доедете до пункта назначения. И одной из важнейших компонент безопасного движения являются тормозные колодки, устройство и особенности работы которых должен знать любой уважающий себя автомобилист.

Тормозная колодка — это тот элемент, который создает отрицательное ускорение за счет взаимодействия с поверхностью тормозного диска или колеса. Ее расположение наглядно показывает следующее фото:

Разумеется, инженерная мысль за более чем столетнюю историю автомобилестроения придумала немало вариаций этой запчасти.

Колодки тормозные HYUNDAI HD65,72,78,County дв.D4DB,D4DD (M035S5) стояночн.торм.(48мм)(2шт.) OE

Пружина SSANGYONG Actyon (06-),Kyron (05-),Rexton (03-),Stavic (13-) колодок торм.передних (2шт) OE

А вот с материалом фрикционных накладок производители не перестают экспериментировать. Еще два десятка лет назад наиболее распространенным решением был асбест, однако сегодня его уже почти и не встретишь на новых автомобилях. Используемых материалов и их комбинации довольно много, однако их можно разбить на несколько крупных групп:

Также стоит отметить различие между передними и задними тормозными колодками. Разница между ними обусловлена тем, что при торможении легкового автомобиля нагрузка на передние колеса выше примерно в три раза, соответственно установленный спереди механизм должен быть более массивным. Насколько именно передние колодки будут крупнее, сказать нельзя, все зависит от конкретной модели автомобиля, но, как правило, визуально отличить их не составляет труда:

Более того, на многих современных автомобилях устанавливаются различные тормозные механизмы. Это может быть сочетание барабанного устройства сзади и дисковых тормозов спереди, а люксовые модели имеют на всех колесах дисковые тормоза, но на передней оси устанавливается вентиляционный механизм.

Первые признаки выхода из строя тормозных колодок и некоторые советы по выбору им замены

Во время работы наибольшему износу подвергаются фрикционные накладки, однако далеко не всегда имеется возможность напрямую контролировать их состояние. Современные автомобили, как правило, имеют датчик износа данной детали и могут своевременно информировать водителя о назревающих неприятностях, но ведь далеко не все ездят на новинках автопрома, да и электроника может отказать через пару-тройку холодных сезонов.

Одним из ранних косвенных признаков может служить незначительное, но постоянное снижение уровня тормозной жидкости. Куда более явным сигналом является появление характерного скрежещущего звука, который возникает из-за того, что фрикционная накладка износилась и металлическая основа начала соприкасаться с тормозным диском. Медлить больше нельзя, необходимо отправляться в автомагазин или открывать соответствующий раздел каталога нашего интернет-гипермаркета. Как бы Вы ни поступили, следует иметь в виду несколько общих положений:

В завершение дадим несколько рекомендаций по езде с новыми тормозными колодками. Сразу после покупки нажмите несколько раз педаль тормоза, делая это до тех пор, пока она не перестанет проваливаться. После этого стоит на открытом безопасном участке провести несколько экстренных торможений — это позволит вывести деталь в рабочий режим, а Вы привыкнете к новому тормозному пути.
