Какие существуют виды зубчатых передач, их преимущества и недостатки

Зубчатые передачи обеспечивают передачу вращательного движения и изменение положения элементов машин и устройств. В статье рассмотрим основные виды зубчатых передач, их конструктивные особенности, преимущества и недостатки. Понимание этих аспектов поможет инженерам и конструкторам выбрать оптимальное решение для конкретных задач, что повысит эффективность и надежность механизмов.

Разновидности

Начнем с рассмотрения типов зубчатых передач, используемых в автомобилестроении.

Основное внимание уделим автомобилям, где применяются различные виды зубчатых передач.

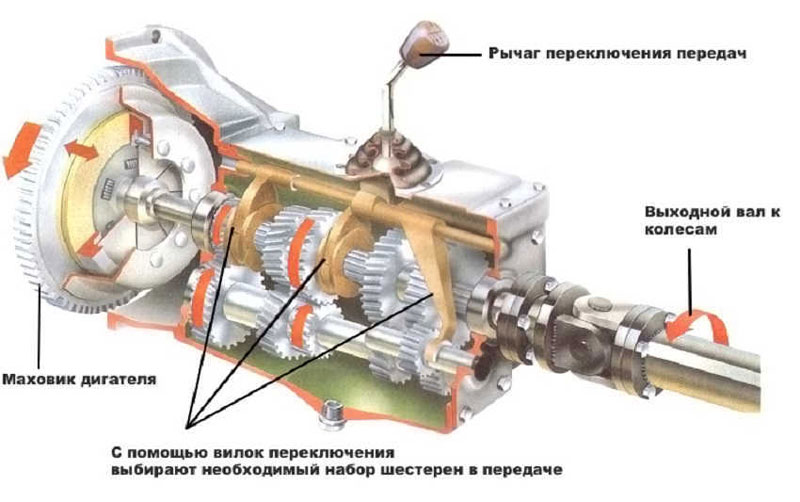

Зубцы взаимодействуют, обеспечивая передачу вращательного движения от двигателя. Это включает преобразование движения, изменение частоты вращения и крутящего момента.

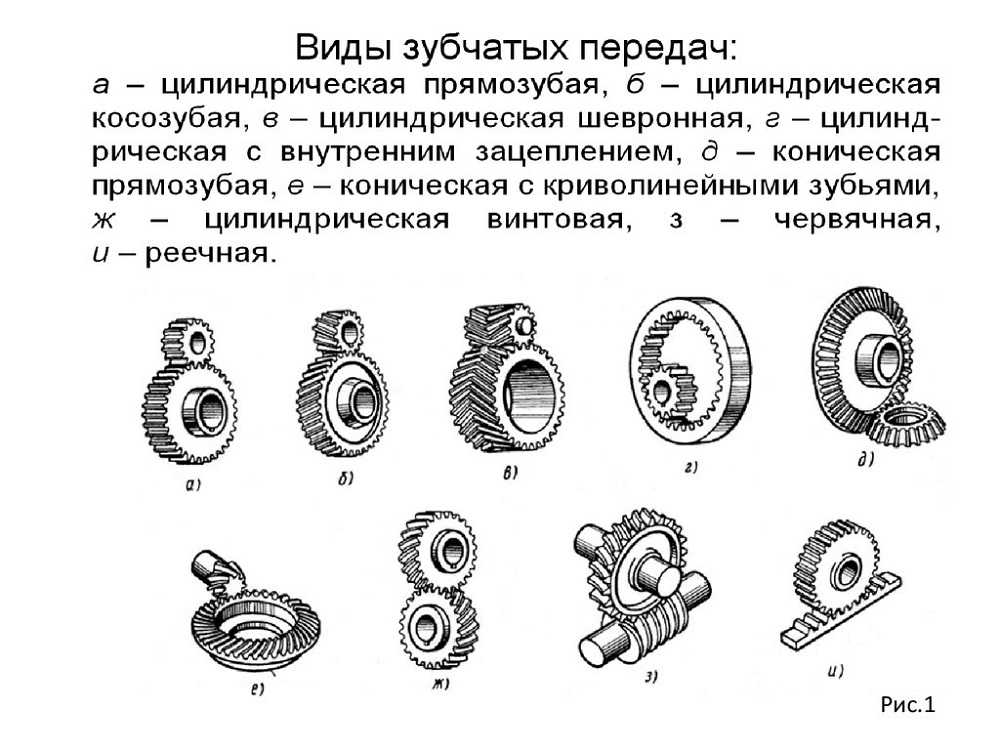

Для этих задач используются соответствующие механизмы. Зубчатые передачи можно классифицировать на несколько категорий:

1. Цилиндрические. Состоят из пар с различным количеством зубьев. Оси зубчатых колес располагаются параллельно. Важно учитывать передаточное отношение, представляющее собой соотношение количества зубьев. Более крупное зубчатое колесо называется колесом, меньшее — шестернёй.

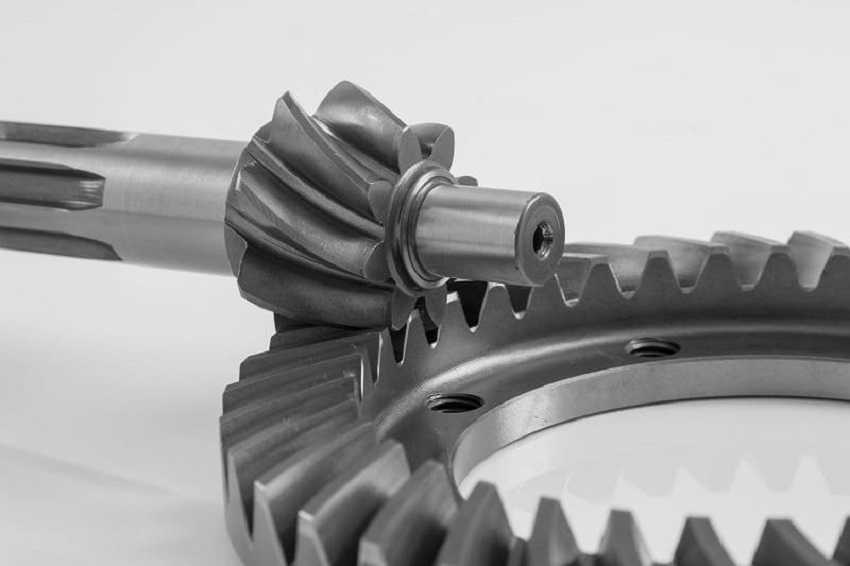

2. Конические. Их оси пересекаются. Вращение передаётся между валами под различными углами. В зависимости от ведущего колеса передача может быть повышающей или понижающей.

3. Червячные. Аналогичны коническим, но имеют скрещивающиеся оси. Высокое передаточное число достигается за счёт соотношения зубцов на колесе и числа заходов червяка. Червяки бывают одно-, двух- и четырёхзаходными. Вращение передаётся только от червяка к червячному колесу, обратный процесс невозможен из-за трения. Эта передача обладает свойством самостопора, что реализуется через червячный редуктор, например, в подъёмных механизмах.

4. Реечные. Используют зубчатые колёса и рейки, что позволяет преобразовывать вращательное движение в поступательное и наоборот. Пример — рулевая рейка автомобиля.

5. Винтовые. Применяются при скрещивании валов. Зубцы имеют точечное зацепление и быстро изнашиваются под нагрузкой, поэтому чаще используются в различных устройствах.

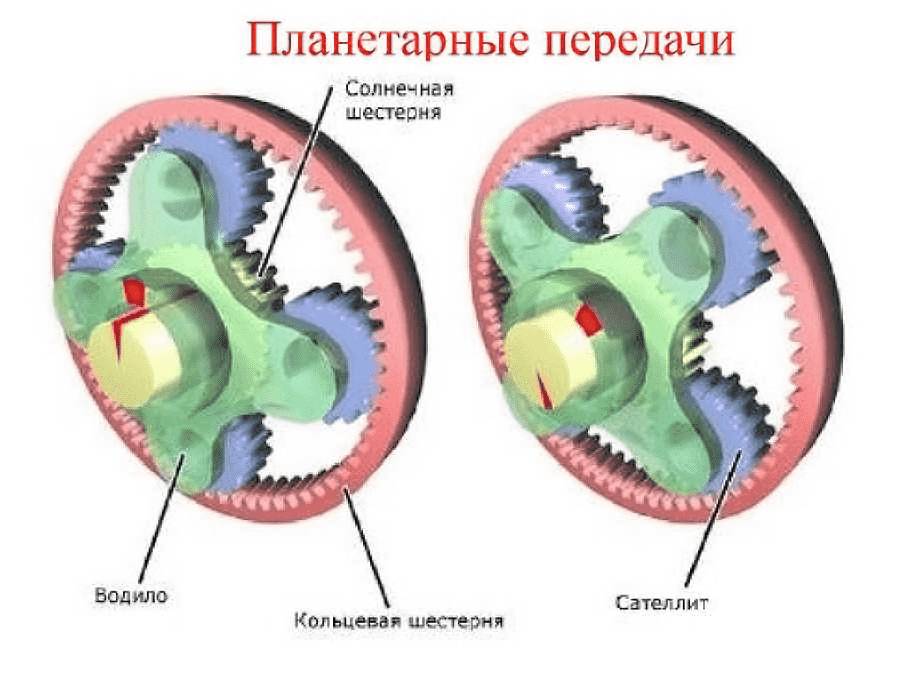

6. Планетарные. Используют зубчатые колёса с подвижными осями. Обычно есть наружное колесо с жёсткой фиксацией и внутренней резьбой, центральное колесо, водило и сателлиты. Эти элементы обеспечивают движение по окружности неподвижного колеса, приводя в движение центральное колесо.

Все виды зубчатых передач имеют разные коэффициенты перекрытия, что является их характерной особенностью. Это соотношение угла перекрытия колеса к угловому шагу. Угол перекрытия — это угол, на который поворачивается колесо, пока одна пара зубцов находится в зацеплении.

У конических зубчатых передач зацепление может быть внутренним или наружным. При наружном зацеплении зубцы располагаются сверху, при внутреннем — со стороны внутренней поверхности большого колеса. В этом случае вращение возможно только в одном направлении.

Существует несколько основных видов зубчатых передач, каждый из которых имеет свои преимущества и недостатки. Прямозубые передачи, например, просты в изготовлении и обеспечивают высокую эффективность передачи мощности. Однако они могут создавать значительный шум и вибрации при работе на высоких скоростях. Косозубые передачи, в свою очередь, обеспечивают более плавную работу и меньший уровень шума, но их производство сложнее, что может увеличить стоимость. Цилиндрические передачи хорошо подходят для передачи больших нагрузок, но требуют точной настройки для минимизации износа. Червячные передачи, обладая высоким передаточным отношением, часто используются в редукторах, однако их эффективность ниже из-за значительных потерь на трение. Таким образом, выбор типа зубчатой передачи зависит от конкретных условий эксплуатации и требований к системе.

Виды зубчатых передач Самая подробная классификация

Что ещё следует знать

Узнав, какие бывают применяемые в механизмах зубчатые передачи, следует немного дополнить информацию.

Рассмотренные зацепления могут применяться в разном сочетании, учитывая используемые кинематические схемы.

Сами передачи отличаются между собой ещё и по форме зубцов, типу и профилю. Это позволяет выделить несколько разновидностей зацепления. Оно может быть:

• циклоидальным;
• круговым;
• эвольвентным.

В основном применяются именно эвольвентные виды зацеплений. Это обусловлено их техническим превосходством над конкурентами.

Подобные зубцы нарезают путём применения реечных инструментов. У лидирующего вида зацепления передаточное отношение постоянное, и оно не зависит от того, какая степень смещения в отношении межцентрового расстояния.

Но у эвольвентного зацепления есть свой недостаток. Если передаётся большая мощность, в паре выпуклых поверхностей зубцов может сказаться небольшое пятно контакта. Из-за этого образуются дефекты, и постепенно разрушается поверхность.

Особенностью кругового зацепления выступает сцепление выпуклых зубьев с помощью вогнутых колёс. Это хорошо тем, что пятно контакта увеличивается. Но параллельно усиливается трение.

Если говорить про разновидности зубчатых колёс, то они бывают:

• криволинейными;
• шевронными;
• косозубыми;
• прямозубыми.

Среди них наибольшее распространение получили прямозубые варианты. Они простые в изготовлении, доступные для производства, предельно надёжные в процессе эксплуатации. У них линия контакта всегда остаётся параллельной относительно оси вала.

Недостаток прямозубых колёс в том, что они способны передавать меньший предельный крутящий момент, если сравнивать с шевронными и косозубыми аналогами.

Косозубые рекомендуется применять в ситуациях, когда необходимо передавать максимально высокую частоту вращения. Тогда механизм будет работать плавно и с минимальным уровнем шума. Но параллельно в таких системах сильно нагружается подшипник, что связано с большим осевым усилием.

У шевронных колёс практически те же преимущества, что и у косозубых аналогов. Но они при этом не нагружают подшипники, поскольку здесь силы разнонаправлены.

Если говорить про криволинейные типы колёс, их актуально использовать в узлах с высоким передаточным отношением. Они меньше шумят в процессе вращения, лучше справляются с работой на изгиб.

Интересные факты

Вот несколько интересных фактов о зубчатых передачах, их видах, преимуществах и недостатках:

1. Разнообразие типов зубчатых передач: Существует несколько основных типов зубчатых передач, включая прямозубые, косозубые, червячные и гипоидные. Прямозубые передачи просты в конструкции и производстве, но создают значительный шум и вибрацию. Косозубые передачи, в свою очередь, обеспечивают более плавную работу и меньший шум, но требуют более точной подгонки и могут быть более дорогими в производстве.

2. Червячные передачи и их уникальные свойства: Червячные передачи позволяют передавать движение под углом 90 градусов и обеспечивают высокое передаточное отношение в компактном размере. Однако их эффективность может быть ниже из-за значительных потерь на трение, что делает их менее подходящими для высокоскоростных приложений.

3. Гипоидные передачи как компромисс: Гипоидные передачи представляют собой комбинацию прямозубых и червячных передач, позволяя передавать мощность под углом с меньшими потерями на трение и шумом. Они обеспечивают высокую эффективность и долговечность, но их сложность в производстве и высокая стоимость могут быть недостатками для некоторых приложений.

Эти факты подчеркивают разнообразие и сложность выбора зубчатых передач в зависимости от требований конкретного механизма или устройства.

Зубчатые передачи. Достоинства и недостатки зубчатых передач. Детали машин

Материалы изготовления

Логично предположить, что для зубчатых передач используются высокопрочные материалы.

Основным материалом является сталь. Шестерни требуют строгих прочностных характеристик, в то время как колёса могут иметь менее жесткие параметры, которые варьируются.

При производстве шестерней применяются различные материалы с дополнительной обработкой: термической, химической и температурной.

Изделия из легированной стали часто улучшают свойства с помощью цианирования, азотирования и цементации, что изменяет их внутренние характеристики. Шестерни из углеродистой стали в основном проходят лишь поверхностную закалку.

К зубьям предъявляются строгие требования по прочности поверхности, в то время как сердцевина должна оставаться мягкой и вязкой. Это помогает избежать изломов и ускоренного износа при интенсивной эксплуатации.

Колёсные пары, не подверженные высоким нагрузкам и частым вращениям, обычно изготавливаются из чугуна. Реже используются бронза, латунь или пластик.

Зубцы колёс формируются из заготовок двумя способами: штамповкой или литьём. Затем происходит нарезка с использованием методов обкатки или копирования. Обкатка позволяет создавать зубцы с различными параметрами с помощью одного инструмента, например, рейки, долбяки и червячные фрезы.

При методе копирования применяются пальцевые фрезы. После нарезки следует термообработка. Для достижения высокой точности зацепления после термической обработки обязательно выполняется шлифовка и финишная обкатка изделия.

Преимущества и недостатки

Отдельно стоит поговорить об имеющихся достоинствах и недостатках зубчатых передач.

Учитывая их широкое распространение, не удивительно, что специалисты делают акцент на значимых достоинствах. Хотя и без минусов здесь не обошлось.

Начнём с перечня достоинств зубчатых передач. К положительным моментам можно отнести такие характеристики:

• высокая степень надёжности;
• способность работать в широком диапазоне скоростей;
• возможность функционирования при высоких нагрузках;
• компактные размеры;
• большой ресурс и запас прочности;
• высокий показатель КПД;
• сравнительно небольшая оказываемая нагрузка на подшипники и валы;
• постоянное передаточное отношение;
• достаточно простая технология производства;
• отсутствие сложностей при обслуживании.

Но за столь внушительным перечнем достоинств скрываются и некоторые недостатки.

К числу слабых сторон можно отнести следующие пункты:

• высокие требования касательно точности установки зубчатых передач;
• повышенные требования к качеству производства элементов;
• если вращение происходит на высокой скорости, может появляться шум, что связано с небольшими ошибками при производстве в основном;
• из-за высокой степени жёсткости эффективной компенсации динамических нагрузок добиться не удаётся, что ведёт к разрушениям, дефектам и пробуксовкам.

Имея дело с зубчатыми передачами, очень важно придерживаться элементарных правил их обслуживания и эксплуатации.

В процессе обслуживания требуется периодический визуальный осмотр, проверка текущего состояния колёс, конструкции и целостности зубцов и шестерней. Со временем на них могут появляться сколы, трещины и прочие повреждения.

Не забывайте проверять зацепление и качество сцепки. Для этого часто применяются специальные краски, которыми обрабатываются зубья. С помощью краски можно понять, какова величина пятна контакта и как зубья располагаются в механизме. Чтобы отрегулировать узел, требуется воспользоваться специальными прокладками.

Зубчатые передачи

Области применения

Зубчатые передачи находят широкое применение в различных отраслях промышленности и техники благодаря своей надежности и эффективности. Они используются в механизмах, где необходимо передавать вращательное движение и крутящий момент с минимальными потерями энергии. Основные области применения зубчатых передач включают:

• Автомобильная промышленность: Зубчатые передачи используются в трансмиссиях автомобилей для передачи мощности от двигателя к колесам. Они обеспечивают необходимое соотношение скоростей и крутящих моментов, что позволяет автомобилю эффективно разгоняться и поддерживать заданную скорость.
• Машиностроение: В различных машинах и механизмах, таких как токарные и фрезерные станки, зубчатые передачи служат для передачи движения от одного вала к другому, обеспечивая точность и стабильность работы оборудования.
• Энергетика: В энергетических установках, таких как ветряные и гидроэлектростанции, зубчатые передачи используются для преобразования механической энергии в электрическую. Они помогают оптимизировать работу генераторов и повышают общую эффективность систем.
• Сельское хозяйство: В сельскохозяйственной технике, например, в тракторов и комбайнах, зубчатые передачи обеспечивают передачу мощности от двигателя к рабочим органам, таким как плуги и жатки, что позволяет эффективно выполнять сельскохозяйственные работы.
• Авиастроение: В авиационной технике зубчатые передачи применяются в системах управления и приводах, где требуется высокая надежность и точность. Они используются в механизмах управления закрылками, шасси и других критически важных системах.
• Робототехника: В роботах и автоматизированных системах зубчатые передачи играют ключевую роль в передаче движения и обеспечении маневренности. Они позволяют создавать точные и быстрые движения, что особенно важно в современных производственных процессах.

Таким образом, зубчатые передачи являются неотъемлемой частью множества технологий и механизмов, обеспечивая надежную и эффективную передачу движения в самых различных областях. Их применение способствует повышению производительности и надежности оборудования, что делает их важным элементом в современном производстве.

Вопрос-ответ

Каковы преимущества и недостатки зубчатых передач?

Достоинства таких колес — высокий КПД и низкая стоимость. Недостатки — низкий крутящий момент (в сравнении с косозубыми и шевронными) и высокий уровень шума в работе.

Каковы недостатки зубчатых передач?

Среди недостатков зубчатых передач можно отметить повышенные требования к точности изготовления, шум при повышенных скоростях, высокую жесткость, не позволяющую компенсировать динамические нагрузки. Зубчатые передачи наиболее широко распространены во всех отраслях машиностроения и приборостроения.

Советы

СОВЕТ №1

Изучите основные виды зубчатых передач, такие как прямозубые, косозубые и червячные. Понимание их конструктивных особенностей поможет вам выбрать наиболее подходящий тип для вашего проекта или применения.

СОВЕТ №2

Обратите внимание на преимущества и недостатки каждого типа зубчатой передачи. Например, косозубые передачи обеспечивают более плавную работу и меньший шум, но могут быть сложнее в производстве и более дорогими. Сравнение этих характеристик поможет вам сделать обоснованный выбор.

СОВЕТ №3

При выборе зубчатой передачи учитывайте условия эксплуатации, такие как нагрузки, скорость и среду. Это поможет избежать преждевременного износа и повысить надежность механизма.

СОВЕТ №4

Не забывайте о необходимости регулярного обслуживания зубчатых передач. Правильная смазка и контроль за состоянием зубьев могут значительно продлить срок службы передачи и улучшить ее эффективность.
