Какие функции выполняет электромагнитный клапан холостого хода, как он работает и его характерные неисправности

Электромагнитный клапан холостого хода (КХХ) обеспечивает стабильную работу двигателя внутреннего сгорания на холостом ходу и оптимальное поступление топливовоздушной смеси в коллектор. В статье рассмотрим принцип работы устройства, его функции и важность для автомобиля. Также обсудим характерные неисправности и методы их диагностики. Понимание работы КХХ поможет автовладельцам своевременно выявлять и устранять проблемы, что повысит надежность и эффективность двигателя.

Для чего он нужен

Сначала разберемся, что такое КХХ и его роль в автомобиле.

Клапан холостого хода (КХХ) отвечает за подачу топливовоздушной смеси в коллектор двигателя внутреннего сгорания (ДВС) через специальный канал, который обходит главную заслонку дросселя, контролируемую педалью акселератора.

В зависимости от типа двигателя, клапан регулирует подачу воздуха или топлива. В карбюраторных и дизельных двигателях он отвечает за подачу горючего, а в бензиновых инжекторах — за подачу воздуха.

Однако знание назначения клапана недостаточно; важно также понимать его рабочие характеристики.

Электромагнитный клапан холостого хода играет ключевую роль в управлении подачей воздуха в двигатель автомобиля, особенно в условиях, когда дроссельная заслонка закрыта. Он обеспечивает стабильную работу двигателя на холостом ходу, регулируя количество воздуха, поступающего в камеру сгорания. При этом клапан открывается и закрывается в зависимости от сигналов от блока управления двигателем, что позволяет поддерживать оптимальные обороты и минимизировать выбросы вредных веществ.

Однако, как и любое другое устройство, электромагнитный клапан может сталкиваться с различными неисправностями. Наиболее распространенные проблемы включают заедание клапана из-за загрязнений, выход из строя катушки, а также электрические неисправности, такие как обрывы проводов или короткие замыкания. Эти неисправности могут привести к нестабильной работе двигателя, увеличению расхода топлива и повышению уровня выбросов. Регулярная диагностика и обслуживание системы управления двигателем помогут предотвратить такие проблемы и обеспечить надежную работу автомобиля.

РХХ. Признаки неисправности регулятора холостого хода

Принцип работы

Далее на рассмотрении вопрос о том, как работает на автомобильных моторах клапан системы холостого хода, то есть регулятор ХХ.

Сам КХХ является электромеханическим исполнительным устройством, который контролируется и управляется ЭБУ двигателя. Последний подаёт электросигналы, за счёт которых клапан открывается или закрывается. При этом меняется диаметр проходного сечения каналов холостого хода, по которому во впускной коллектор поступает требуемый объём воздуха или же горючего для ДВС.

Чтобы разобрать принцип работы, на котором основано функционирование клапана регулятора холостого хода, стоит рассмотреть узел на разных типах двигателей.

Интересные факты

Вот несколько интересных фактов о электромагнитном клапане холостого хода:

1. Регулирование воздушного потока: Электромагнитный клапан холостого хода (ЭКХХ) отвечает за регулирование количества воздуха, поступающего в двигатель на холостом ходу. Он управляет подачей воздуха в зависимости от условий работы двигателя, таких как температура и нагрузка, что позволяет поддерживать стабильные обороты при минимальных нагрузках.

2. Электронное управление: Современные ЭКХХ управляются электронными блоками управления (ЭБУ), которые принимают данные от различных датчиков (например, датчика температуры охлаждающей жидкости и датчика положения дроссельной заслонки). Это позволяет более точно регулировать подачу воздуха и улучшает экономию топлива и снижение выбросов.

3. Характерные неисправности: Одной из распространенных неисправностей ЭКХХ является его загрязнение или заклинивание, что может привести к нестабильной работе двигателя на холостом ходу, повышенному расходу топлива или даже к его глушению. Также возможны проблемы с электрическими соединениями, что может вызвать ошибки в работе ЭБУ и привести к загоранию индикатора неисправности на приборной панели.

Датчик дроссельной заслонки. Признаки неисправности ДПДЗ

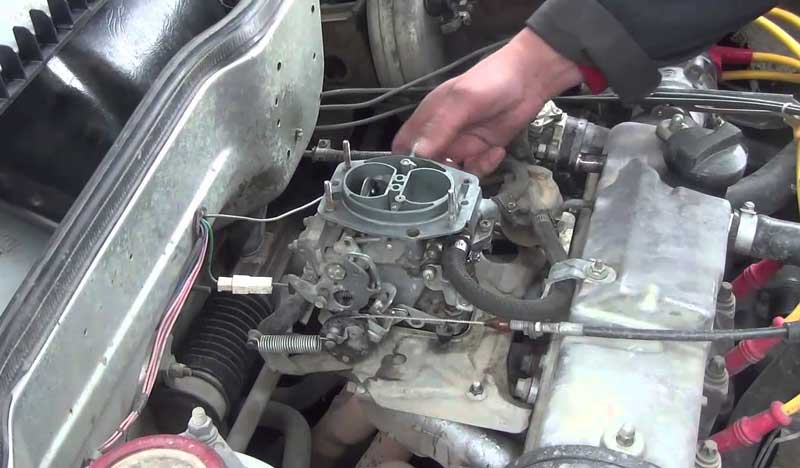

Карбюратор

В карбюраторах на бензине установлен электромагнитный клапан, который является частью системы экономайзера для холостого хода.

Клапан управляется блоком управления экономайзера, расположенным в подкапотном пространстве. При включении зажигания блок подает питание на регулятор, открывающий клапан и подающий топливо в коллектор через канал холостого хода. При отключении зажигания подача питания к клапану прекращается, и подача топлива останавливается.

Для настройки объема топлива, подаваемого в канал холостого хода, в карбюраторе предусмотрен регулировочный винт, называемый винтом холостого хода.

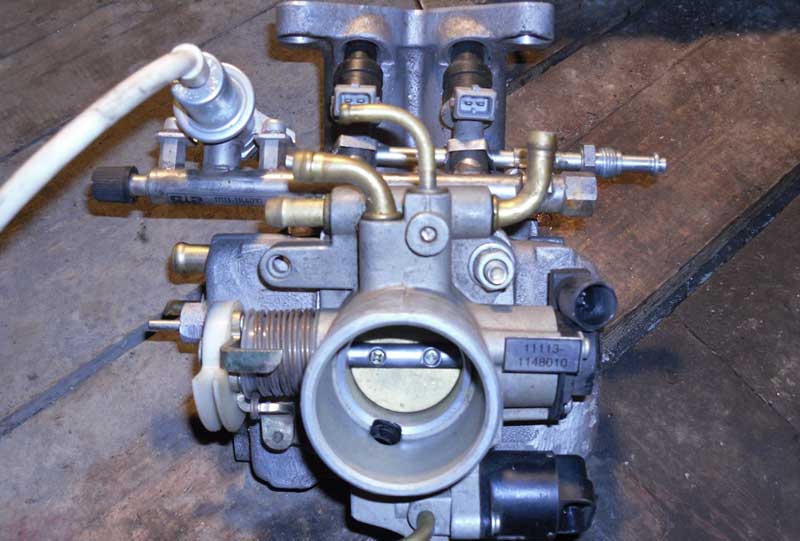

Инжектор

У бензиновых инжекторов принцип работы регулятора ХХ несколько иной. Конструктивно он находится в корпусе заслонки дросселя и является частью системы электронного управления ДВС.

За работу клапана отвечает ЭБУ. Он фиксирует сигналы, поступающие от контролирующих установленных датчиков, обрабатывает данные и передаёт управляющие сигналы непосредственно на сам регулятор. За счёт команд от ЭБУ, РХХ может увеличивать или снижать объём воздуха, поступающего в коллектор мотора, тем самым поддерживая заданные обороты.

Дизель

В дизельных двигателях электромагнитный клапан находится внутри корпуса топливного насоса высокого давления (ТНВД). Как и у инжектора, существует связь между регулятором холостого хода (РХХ) и электронным блоком управления двигателем (ЭБУ ДВС).

Основное отличие дизельного двигателя — регулировка оборотов осуществляется за счет контроля подачи топлива, а не воздуха.

В остальном, принцип работы дизельного инжектора схож с бензиновым.

Разновидности РХХ

Внешне регулятор несколько напоминает электромотор с конической иглой в своей конструкции.

Различают 3 вида таких контроллеров.

• Соленоидные. Самые простые по своему устройству регуляторы. Когда подаётся напряжение, срабатывает внутренний сердечник на обмотке и помещается в специально предусмотренное гнездо, что позволяет сократить диаметр проходного канала. От этого уменьшается объём подачи воздуха или же топлива. Простая конструкция способствует снижению стоимости изделия. Работать такой регулятор может только в полностью открытом и закрытом положении.

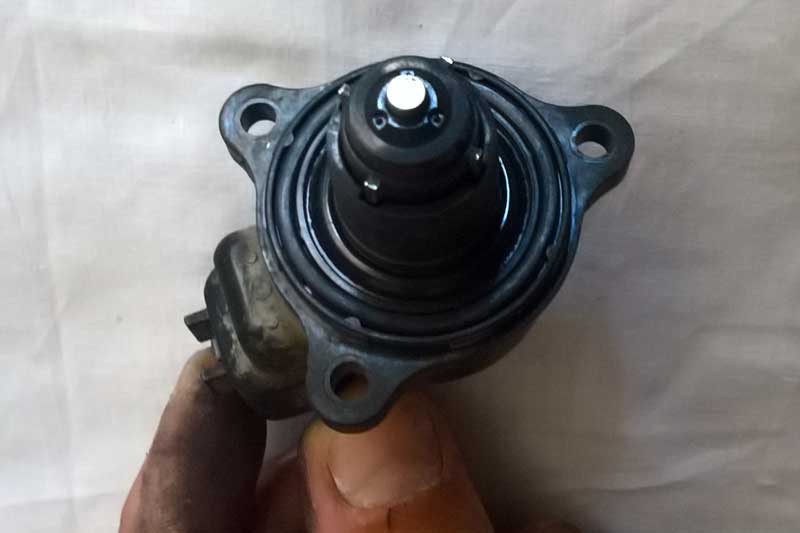

• Шаговые. Эти РХХ состоят из обмотки и специального кольцевого магнита. Всего обмоток четыре. Управляющие сигналы от ЭБУ подаются на одну из обмоток, что способствует вращению ротора. Из-за этого сечение проходного канала плавно меняется от состояния полного открытия до полного закрытия, и наоборот.
• Роторные. Их принцип работы аналогичен соленоидным РХХ. Но здесь задачи сердечника выполняет ротор. Последний способен вращаться в разном направлении, меняя при этом размеры сечения канала.

В зависимости от типа мотора и его технических заводских характеристик, применяются различные виды регуляторов.

Диагностика устройства

Автомобилисты часто интересуются, как проверить клапан холостого хода и оценить его состояние.

Диагностика этого элемента системы холостого хода доступна многим автолюбителям. Существуют несколько способов проверки регулятора.

1. Визуальный осмотр. Начните с внешнего осмотра. Это поможет выявить повреждения корпуса, износ иглы и загрязнения. Если есть отложения, их можно удалить специальным средством для чистки карбюраторов. При загрязнении РХХ, вероятно, потребуется очистка и всего дроссельного узла.

2. Использование диагностического ПО. Некоторые автолюбители используют специализированные программы. Для этого нужно программное обеспечение и адаптер для подключения к системе автомобиля. В меню выбирается положение контроллера, и наблюдается его работа.

3. Проверка проводки. Важно проверить проводку, соединённую с РХХ, с помощью мультиметра. Двигатель отключается, разъём датчика снимается. Установите мультиметр в режим проверки напряжения с пределом от 0 до 20 В. При исправной работе прибор должен показывать около 12 В.

4. Измерение сопротивления. Проверьте сопротивление регулятора, отключив клеммы датчика. Мультиметр переключается в режим измерения сопротивления с пределами от 0 до 200 Ом. Выводы обозначены как A, B, C и D. При измерении сопротивления между A и C, а также B и C, прибор должен показывать бесконечность. В остальных случаях нормой считается значение 50-55 Ом.

5. Проверка с дроссельным узлом. Популярный метод — проверка с дроссельным узлом. Этот метод требует полного демонтажа дроссельного узла с датчиком. Подключите разъём РХХ и включите зажигание, наблюдая за работой регулятора. Игла должна двигаться плавно, без посторонних звуков.

В большинстве случаев, если РХХ выходит из строя, его заменяют на аналогичную деталь.

Признаки возникших неисправностей

РХХ не является самым уязвимым элементом двигателя, но его выход из строя вполне возможен.

Симптомы неисправностей РХХ во многом напоминают признаки поломки датчика положения заслонки дросселя.

Но РХХ относится к категории исполнительных автомобильных устройств, в связи с чем при его поломке или возникновении неисправностей на приборной панели лампочка Check не загорается.

О неисправностях регулятора можно узнать по таким симптомам:

• При холостых включённых оборотах ДВС мотор ведёт себя нестабильно. Иногда двигатель может самопроизвольно заглохнуть, если не поддерживать обороты с помощью газа.
• Без каких-либо причин обороты увеличиваются либо падают.
• При переключении любой передачи двигатель может полностью остановиться. Аналогичная ситуация способна произойти при старте с места.
• Когда происходит холодный пуск мотора, он работает не при повышенных оборотах.
• Включая фары или отопитель салона, обороты в режиме холостого хода падают.

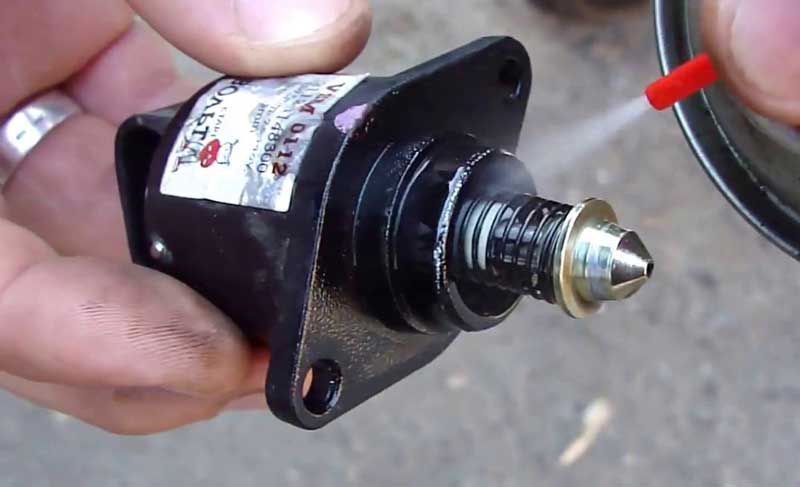

В устранении неисправностей может помочь чистка регулятора либо же его полная замена. Самостоятельно почистить и затем промыть деталь не сложно, как и поменять элемент. Но в обоих случаях лучше сначала демонтировать контроллер.

Для этого двигатель выключается и снимается минусовая клемма с АКБ. Далее отключается разъём контакта регулятора, откручиваются крепёжные болты корпуса и демонтируется проблемный элемент.

Чистка помогает далеко не во всех ситуациях. Прежде чем устанавливать восстановленный или новый регулятор, уплотнительное кольцо фланца следует смазать с использованием моторного масла.

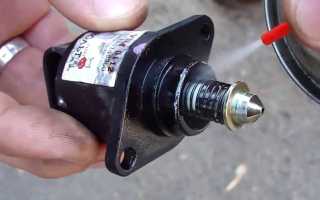

Регулятор холостого хода (клапан холостого хода).

В случае с заменой РХХ обязательно требуется калибровка.

Откалибровать узел достаточно просто своими руками. Для этого необходимо:

• проверить расстояние от монтажной пластины до конца штока и убедиться, что оно не превышает 23 мм.;
• отключить минус от АКБ;
• установить новый клапан;
• вернуть на место минусовую клемму;
• включить зажигание на 5 секунд, но не заводить мотор;
• дождаться автоматической калибровки;
• отключить зажигание;
• полноценно запустить мотор и понаблюдать, как он работает на холостых.

Регулятор ХХ является важным компонентом любого двигателя. При этом его диагностика, замена и ремонт не должны вызывать особых сложностей даже у новичка.

Ремонт и замена электромагнитного клапана холостого хода

При диагностике неисправностей электромагнитного клапана холостого хода необходимо учитывать несколько факторов. Во-первых, стоит обратить внимание на симптомы, которые могут указывать на проблемы с этим элементом. К ним относятся нестабильные обороты двигателя на холостом ходу, затрудненный запуск, а также повышенный расход топлива. Если вы заметили подобные признаки, это может быть сигналом о необходимости проверки клапана.

Перед тем как приступить к ремонту или замене, важно провести диагностику. Для этого можно использовать мультиметр для проверки сопротивления обмотки клапана. Нормальное значение сопротивления должно находиться в пределах 10-20 Ом. Если измеренное значение значительно отличается от нормы, это может указывать на обрыв или короткое замыкание в обмотке.

Если клапан не подлежит ремонту, его замена – это относительно простая процедура, которую можно выполнить самостоятельно. Для этого потребуется:

• Набор инструментов (отвертки, ключи, плоскогубцы);
• Новый электромагнитный клапан холостого хода;
• Очиститель для удаления загрязнений;
• Уплотнительные кольца (если необходимо).

Процесс замены включает в себя следующие шаги:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Найдите электромагнитный клапан холостого хода, который обычно расположен на корпусе дроссельной заслонки.
3. Отсоедините электрический разъем от клапана.
4. Снимите крепежные болты и аккуратно извлеките старый клапан.
5. Очистите место установки от загрязнений и остатков старого уплотнителя.
6. Установите новый клапан, соблюдая порядок сборки в обратном направлении.
7. Подключите электрический разъем и подключите аккумулятор.

После замены рекомендуется провести тест-драйв, чтобы убедиться в правильной работе нового клапана. Если все сделано правильно, двигатель должен работать стабильно, а проблемы с холостым ходом должны исчезнуть.

Важно помнить, что регулярное техническое обслуживание и диагностика системы впуска помогут избежать преждевременного износа электромагнитного клапана холостого хода и других компонентов двигателя. При возникновении любых подозрений на неисправности лучше обратиться к специалистам для более глубокой диагностики и ремонта.

Вопрос-ответ

Как работает электромагнитный клапан холостого хода?

Когда клапан ХХ по команде ЭБУ увеличивает количество проходящего через себя воздуха, он участвует в поддержании или изменении оборотов двигателя и таким образом компенсируется нагрузка со стороны навесного оборудования: генератора, ГУРа, кондиционера.

Как ведёт себя неисправный датчик холостого хода?

Признаки поломки датчика: транспорт прекращает работу мотора на холостых оборотах либо делает их нерегулярно, увеличивается либо сокращается число оборотов после процесса запуска. При передвижении на холостом движке циклы не увеличиваются, машина глохнет, когда начинается переключение передачи.

Как работает клапан холостого хода?

Принцип работы РХХ прост: блок управления двигателем (ЭБУ) собирает показания с разных датчиков. Когда дроссельная заслона закрыта, то падают обороты двигателя. ЭБУ получает данные о количестве оборотов от датчика коленвала.

Каковы симптомы неисправности клапана управления холостым ходом?

Симптомы неисправности клапана управления холостым ходом могут включать нестабильные обороты двигателя на холостом ходу, затрудненный запуск, повышенный расход топлива, а также провалы или подергивания при ускорении. В некоторых случаях может наблюдаться заедание двигателя на высоких оборотах или его остановка при переключении на нейтраль.

Советы

СОВЕТ №1

Перед тем как проводить диагностику электромагнитного клапана холостого хода, убедитесь, что у вас есть доступ к необходимым инструментам, таким как мультиметр и манометр. Это поможет точно определить, работает ли клапан корректно и нет ли проблем с его подключением.

СОВЕТ №2

Регулярно проверяйте состояние электромагнитного клапана холостого хода, особенно если замечаете изменения в работе двигателя, такие как нестабильные обороты или трудности с запуском. Это поможет выявить неисправности на ранней стадии и избежать более серьезных проблем.

СОВЕТ №3

Если вы заметили, что электромагнитный клапан холостого хода не функционирует должным образом, не спешите его заменять. Попробуйте сначала очистить его от загрязнений и отложений, так как это может восстановить его работоспособность и сэкономить ваши средства.

СОВЕТ №4

При замене электромагнитного клапана холостого хода выбирайте только качественные запчасти от проверенных производителей. Это обеспечит надежную работу вашего автомобиля и продлит срок службы системы впуска.
