Методы определения подсоса воздуха в атомобиле

Подсос воздуха в системе впуска автомобиля — серьезная проблема, ухудшающая работу двигателя и увеличивающая расход топлива. Рассмотрим основные симптомы подсоса воздуха и методы диагностики, включая использование дымогенератора для выявления негерметичностей во впускном тракте. Понимание этих аспектов поможет автовладельцам своевременно обнаружить и устранить неисправности, обеспечивая надежную работу двигателя и продлевая его срок службы.

СИМПТОМЫ

• Нестабильная работа двигателя на холостом ходу. В этом режиме дроссельная заслонка закрыта, и воздух поступает во впускной коллектор через байпасный канал. Разряжение за дроссельной заслонкой достигает максимума, что делает симптомы подсоса воздуха наиболее заметными. При открытии дроссельной заслонки увеличивается проходное сечение для воздушного потока, что снижает влияние подсоса на работу двигателя.
• Повышенные обороты на холостом ходу.
• Нестабильная работа двигателя после резкого сброса газа (возможны глохновения при торможении).
• На панели приборов загорается индикатор Check Engine из-за ошибки P0171 – бедная топливная смесь. Коды ошибок можно считать через диагностический разъем с помощью мультимарочного сканера или специализированного устройства. Если ошибка повторяется на холостых оборотах после её удаления, это может указывать на подсос воздуха, а не на неисправность ДМРВ или кислородного датчика.

Каждый из этих симптомов не обязательно указывает на подсос неучтенного воздуха и может быть вызван проблемами в системе питания, неисправностями ДМРВ, РХХ, дроссельного узла или лямбда-зонда.

Эксперты в области автомобильной диагностики подчеркивают важность своевременного определения подсоса воздуха, так как это может существенно повлиять на работу двигателя. Существует несколько методов, позволяющих выявить эту проблему. Один из наиболее распространенных — использование дымогенераторов, которые позволяют визуально обнаружить утечки воздуха в системе впуска. Также специалисты рекомендуют применять манометры для измерения давления в системе, что помогает выявить аномалии. Кроме того, анализ работы двигателя на холостом ходу и его реакция на изменения в подаче топлива могут служить индикаторами подсоса воздуха. Важно помнить, что игнорирование этой проблемы может привести к ухудшению производительности и увеличению расхода топлива.

ВЛИЯНИЕ НА РАБОТУ ДВИГАТЕЛЯ

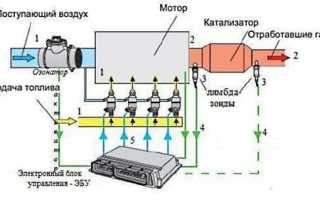

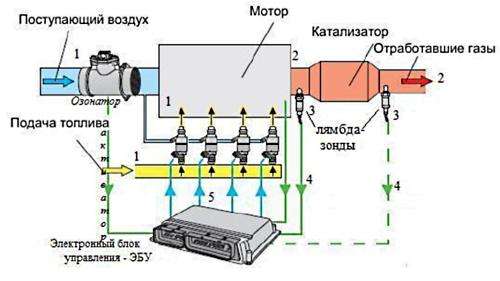

Причина симптомов подсоса воздуха кроется в неучтенном кислороде, поступающем в цилиндры. Впору вспомнить назначение и принцип работы ДМРВ. Датчик установлен за воздушным фильтром. Следовательно, ЭБУ может посчитать лишь прошедший через нагревательный элемент поток. О подсосе говорят в том случае, когда во впускном тракте за ДМРВ имеется негерметичность, через которую во впускной коллектор засасывается неучтенный воздух. Поскольку ЭБУ рассчитывает порцию топлива, опираясь на показания ДМРВ, смесь на холостых оборотах получается обедненной (избыток окислителя).

В системах с МАР сенсором (ДАД) ЭБУ опирается на давление во впускном коллекторе. Но для нормальной работы проходное сечение байпасного канала, которое контролируется вылетом штока РХХ, и степень открытия дроссельной заслонки должны соответствовать калибровкам, заложенным в ЭБУ двигателя. Разумеется, подсос неучтенного воздуха вносит неразбериху в работу блока управления, поэтому он всячески пытается синхронизировать работу исполнительных механизмов и показания датчика. Поэтому начинают плавать обороты, и в целом холостой ход нестабилен.

Интересные факты

Вот несколько интересных фактов о методах определения подсоса воздуха в автомобиле:

1. Использование дымогенераторов: Один из самых эффективных методов для выявления подсоса воздуха — это использование дымогенераторов. Эти устройства создают видимый дым, который можно направить к соединениям и швам системы впуска. Если дым засасывается в двигатель, это указывает на наличие утечки.

2. Анализ работы двигателя: Современные автомобили оснащены бортовыми компьютерами, которые могут анализировать работу двигателя в реальном времени. Изменения в показателях, таких как обороты, расход топлива и уровень выбросов, могут указывать на подсос воздуха. Например, если двигатель работает нестабильно или расход топлива увеличивается, это может быть признаком утечки.

3. Использование ультразвуковых детекторов: Ультразвуковые детекторы могут обнаруживать утечки воздуха, регистрируя звуковые волны, которые возникают при прохождении воздуха через небольшие отверстия. Этот метод позволяет быстро и точно находить места подсоса, даже если они находятся в труднодоступных местах.

Эти методы помогают механикам и автолюбителям эффективно диагностировать и устранять проблемы, связанные с подсосом воздуха, что в свою очередь способствует улучшению работы двигателя и снижению расхода топлива.

ВОЗМОЖНЫЕ МЕСТА НЕГЕРМЕТИЧНОСТИ ВПУСКНОГО ТРАКТА

• Трубки и шланги вакуумной системы. Чаще всего шланги трескаются в местах соединения со штуцерами или изнашиваются на изгибах. Подсос воздуха может возникнуть из-за забытых или перепутанных шлангов после ремонта, а также из-за случайного их сдергивания со штуцеров.
• Система вакуумного усилителя тормозов. Подсос воздуха возможен не только через обратный клапан или шланг, но и через поврежденную мембрану или разгерметизацию корпуса вакуумной камеры. Проверку вакуумного усилителя тормозов мы уже обсуждали.
• Прокладка впускного коллектора.
• Уплотнительные резинки форсунок.
• Уплотнитель регулятора холостого хода в месте крепления к корпусу дроссельной заслонки.
• Ось вращения механической дроссельной заслонки. Износ на больших пробегах приводит к люфту. Дроссельные заслонки с электропроводом не подвержены подсосу воздуха в этих местах.
• Трещина во впускном коллекторе. Распространенная проблема для автомобилей с пластиковыми коллекторами.
• Система вентиляции картерных газов. Подсос может быть вызван негерметичностью шлангов, трубок или клапана.
• Негерметичность системы вентиляции бензобака.

ПРИМЕНЕНИЕ ДИАГНОСТИЧЕСКОГО ПРИБОРА

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

• показания лямбда-зонда;
• степень открытия дроссельной заслонки;
• положение регулятора холостого хода;
• желаемые и действительные обороты холостого хода;
• долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

ЛОКАЛИЗИРУЕМ ПРИЧИНУ

Рассмотрим методы выявления источника подсоса воздуха без дымогенератора.

• Распыление очистителя карбюратора вблизи впускного тракта. Очистители содержат быстро испаряющиеся вещества. Проникая в цилиндры через место подсоса, они обогащают топливную смесь. В некоторых случаях можно заметить кратковременное увеличение оборотов двигателя. Более надежным способом является использование диагностического прибора для наблюдения за коррекцией топливной смеси. При всасывании очистителя значения будут расти, так как лямбда-зонд зафиксирует обогащение.

• Распыление воды. Цель проверки – услышать звук всасывания воды в месте подсоса. Для удобства налейте воду в бутылку с небольшим отверстием в крышке. Обработайте места соединения шлангов вакуумной системы и стык блока цилиндров с впускным коллектором. Особое внимание уделите участку после дроссельной заслонки, где разряжение и вероятность подсоса наиболее высоки. Не заливайте двигатель холодной водой, особенно выпускной коллектор, чтобы избежать повреждений из-за резкого температурного перепада.

ТЕСТ ДЫМОГЕНЕРАТОРОМ

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Собираем генератор дыма для диагностики инжекторных автомобилей

Как дымогенератором найти место подсоса воздуха?

1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.

Дымо-генератор для предоствращения подсоса воздуха в ДВС

Диагностика инжектора генератором дыма

ВИЗУАЛЬНЫЙ ОСМОТР И ПОДСЛУШИВАНИЕ

Визуальный осмотр и подслушивание являются первыми и наиболее доступными методами определения подсоса воздуха в автомобиле. Эти методы позволяют быстро выявить потенциальные проблемы, не прибегая к сложным диагностическим инструментам.

При визуальном осмотре необходимо обратить внимание на следующие элементы:

• Патрубки и шланги: Проверьте все вакуумные шланги и патрубки на наличие трещин, повреждений или износа. Особенно уязвимыми местами являются соединения, где шланги могут ослабевать или отсоединяться.
• Уплотнители: Осмотрите уплотнители на крышке двигателя, впускном коллекторе и других местах. Изношенные или поврежденные уплотнители могут стать источником подсоса воздуха.
• Датчики: Проверьте состояние датчиков, таких как датчик массового расхода воздуха (MAF) и датчик температуры воздуха. Неправильная работа этих датчиков может привести к неправильной работе двигателя и подсосу воздуха.
• Общие признаки: Обратите внимание на наличие следов масла или других жидкостей в местах соединений, что может указывать на утечки.

Подслушивание – это метод, который требует внимательности и опыта. Он заключается в том, чтобы прислушаться к звукам, исходящим от двигателя и системы впуска. Вот несколько рекомендаций:

• Работа двигателя: Запустите двигатель и обратите внимание на его работу. Ненормальные звуки, такие как свист или шипение, могут указывать на наличие подсоса воздуха.
• Изменение звука: При изменении оборотов двигателя или при нажатии на педаль акселератора обратите внимание на изменение звука. Если звук становится более громким или изменяется его тон, это может быть признаком утечки воздуха.
• Использование стетоскопа: Для более точного определения места утечки можно использовать механический стетоскоп или даже длинную трубку, чтобы “услышать” звуки из труднодоступных мест.

Комбинируя визуальный осмотр и подслушивание, можно значительно повысить шансы на успешное выявление подсоса воздуха. Эти методы являются основой для дальнейшей диагностики и устранения проблем, связанных с работой двигателя.

Вопрос-ответ

Каковы основные признаки подсоса воздуха в автомобиле?

Основные признаки подсоса воздуха включают нестабильную работу двигателя, увеличение расхода топлива, повышенные обороты холостого хода и появление посторонних звуков из двигателя. Также может наблюдаться затрудненный запуск и ухудшение динамики разгона.

Какие методы диагностики подсоса воздуха наиболее эффективны?

Наиболее эффективные методы диагностики включают использование дымогенераторов для визуализации утечек, проверку герметичности соединений с помощью мыльного раствора и использование специализированных сканеров для анализа данных с датчиков двигателя. Также можно провести тест на вакуум, чтобы определить наличие утечек.

Как можно устранить подсос воздуха в автомобиле?

Устранение подсоса воздуха обычно включает замену поврежденных или изношенных уплотнителей, шлангов и соединений, а также проверку и, при необходимости, замену датчиков, которые могут влиять на работу системы впуска. Важно также провести полную диагностику системы впуска для выявления всех возможных источников утечек.

Советы

СОВЕТ №1

Проверьте все соединения и шланги на наличие трещин или повреждений. Часто подсос воздуха происходит из-за изношенных или неправильно установленных компонентов. Используйте визуальный осмотр и, при необходимости, замените поврежденные детали.

СОВЕТ №2

Используйте дымогенератор для выявления утечек. Этот инструмент позволяет создать видимый дым, который поможет обнаружить места, где воздух может подсасываться в систему. Это особенно полезно для проверки сложных участков, где визуальный осмотр может быть недостаточен.

СОВЕТ №3

Обратите внимание на работу двигателя на холостом ходу. Если двигатель работает нестабильно или глохнет, это может быть признаком подсоса воздуха. Проверьте настройки карбюратора или инжектора, а также состояние воздушного фильтра.

СОВЕТ №4

Проведите тест на герметичность системы впуска. Для этого можно использовать специальный тестер или просто закрыть воздухозаборник и проверить, как двигатель реагирует на изменения давления. Это поможет выявить проблемы с герметичностью системы.
