Кривошипно-шатунный механизм (КШМ) — ключевой элемент двигателя внутреннего сгорания, преобразующий линейное движение поршней в вращательное движение коленчатого вала. Понимание устройства и работы КШМ помогает осознать функционирование двигателей и выявлять неисправности, что важно для автолюбителей и специалистов. В статье рассмотрим конструкцию КШМ, его основные компоненты и распространенные проблемы, с которыми сталкиваются владельцы автомобилей.
КОЛЕНЧАТЫЙ ВАЛ
Коленчатый вал играет ключевую роль в преобразовании энергии, превращая линейное движение поршня в вращательное. Этот элемент кривошипно-шатунного механизма имеет сложную форму.

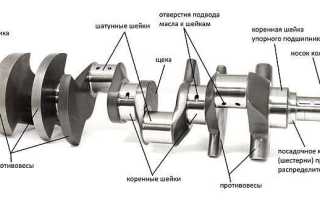

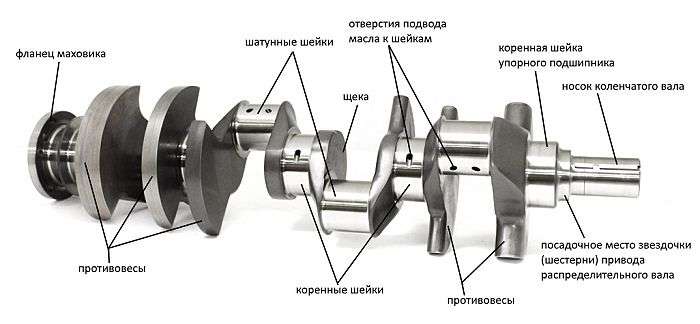

Коленчатый вал состоит из шеек — коротких цилиндрических валов, объединенных в конструкцию. Существуют два типа шеек: коренные и шатунные. Коренные шейки располагаются на одной оси и служат опорными элементами, фиксируя коленчатый вал в блоке цилиндров.
В блоке цилиндров коленчатый вал крепится с помощью крышек. Для уменьшения трения между коренными шейками и блоком цилиндров, а также шатунными шейками и шатуном используются подшипники трения.
Шатунные шейки находятся на расстоянии от коренных и соединены с шатуном через нижнюю головку.
Коренные и шатунные шейки соединяются щеками. В дизельных коленчатых валах к щекам прикрепляются противовесы для снижения колебаний.
Шатунные шейки с щеками формируют кривошип П-образной формы, который преобразует поступательное движение в вращение коленчатого вала. Из-за удаленного расположения шатунных шеек, они движутся по кругу, в то время как коренные вращаются вокруг своей оси.
Количество шатунных шеек соответствует числу цилиндров двигателя, а коренных на одну больше, что обеспечивает две опорные точки для каждой кривошипной системы.
На одном конце коленчатого вала находится фланец для крепления маховика — дисковидного элемента, который накапливает кинетическую энергию для обратного преобразования вращения в движение поршня. На другом конце вала расположены посадочные места для шестерен, отвечающих за приводы других систем, и отверстие для установки шкива, приводящего в действие навесное оборудование двигателя.
Читайте также:
ПРИНЦИП РАБОТЫ МЕХАНИЗМА
Принцип работы кривошипно-шатунного механизма рассмотрим упрощенно на примере одноцилиндрового мотора. Такой двигатель включает в себя:
- коленчатый вал с двумя коренными шейками и одним кривошипом;
- шатун;
- и комплект деталей ЦПГ, включающий в себя гильзу, поршень, поршневые кольца и палец.

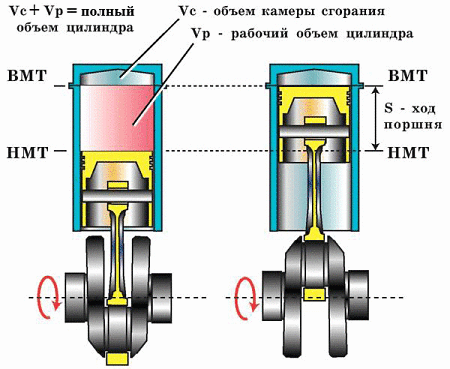

Воспламенение горючей смеси выполняется когда объем камеры сгорания минимальный, а обеспечивается это при максимальном поднятии вверх поршня внутри гильзы (верхняя мертвая точка – ВМТ). При таком положении кривошип тоже «смотрит» вверх. При сгорании выделяемая энергия толкает вниз поршень, это движение передается через шатун на кривошип, и он начинает двигаться по кругу вниз, при этом коренные шейки вращаются вокруг своей оси.
При провороте кривошипа на 180 градусов поршень достигает нижней мертвой точки (НМТ). После ее достижения выполняется обратная работа механизма. За счет накопленной кинетической энергии маховик продолжает вращать коленвал, поэтому чему кривошип проворачивается и посредством шатуна толкает поршень вверх. Затем цикл полностью повторяется.
Если рассмотреть проще, то один полуоборот коленвала осуществляется за счет выделенной при сгорании энергии, а второй – благодаря кинетической энергии, накопленной маховиком. Затем процесс повторяется вновь.
| Компонент КШМ | Назначение | Функция в работе ДВС |
|---|---|---|
| Кривошип | Преобразование вращательного движения коленчатого вала во вращательно-поступательное движение шатуна | Обеспечивает вращение коленчатого вала, преобразуя возвратно-поступательное движение поршня во вращательное движение. |
| Шатун | Связь поршня и кривошипа | Передает усилие от поршня к коленчатому валу, обеспечивая его вращение. |
| Поршень | Прием и передача энергии от сгорания топлива | Выполняет возвратно-поступательные движения, сжимая и расширяя рабочую смесь в цилиндре. |
| Коленчатый вал | Преобразование возвратно-поступательного движения в вращательное | Выводит механическую энергию от ДВС в виде вращательного движения. |
| Подшипники коленчатого вала | Обеспечение вращения коленчатого вала с минимальным трением | Снижают трение и износ коленчатого вала, обеспечивая его плавное вращение. |
| Цилиндр | Рабочая камера сгорания топлива | Обеспечивает герметичность рабочей камеры и направляет движение поршня. |
Интересные факты
Вот несколько интересных фактов о кривошипно-шатунном механизме (КШМ) двигателей внутреннего сгорания (ДВС):
-
Принцип работы: Кривошипно-шатунный механизм преобразует линейное движение поршня в вращательное движение коленчатого вала. Это достигается благодаря тому, что шатун соединяет поршень с кривошипом, который вращается на коленчатом вале. Этот механизм позволяет эффективно использовать энергию, выделяющуюся при сгорании топлива.
-
История: Кривошипно-шатунный механизм был впервые описан в трудах Леонардо да Винчи в XV веке, однако его практическое применение началось только в XIX веке с развитием паровых машин и двигателей внутреннего сгорания. Это изобретение стало основой для большинства современных двигателей.
-
Балансировка: В двигателях с несколькими цилиндрами кривошипно-шатунный механизм может быть сбалансирован для уменьшения вибраций и повышения плавности работы. Например, в V-образных и оппозитных двигателях используются специальные балансировочные валы, которые помогают компенсировать неравномерные силы, возникающие при работе двигателя, что улучшает его характеристики и срок службы.
ОСОБЕННОСТИ РАБОТЫ ДВИГАТЕЛЯ. ТАКТЫ

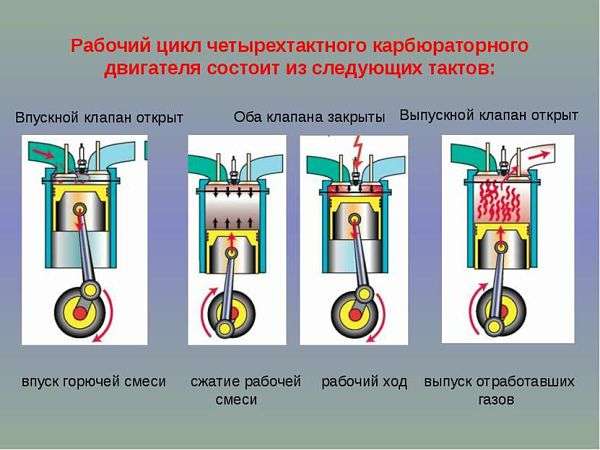

В предыдущем разделе была представлена схема работы КШМ. Для эффективного сгорания топливной смеси необходимо пройти несколько этапов: заполнение камеры сгорания, сжатие и отвод продуктов горения. Эти этапы называются «такты мотора» и их четыре: впуск, сжатие, рабочий ход и выпуск. Только рабочий ход выполняет полезную работу, преобразуя энергию в движение, в то время как остальные такты являются подготовительными. Каждый этап сопровождается поворотом коленвала на 180 градусов.
Существуют два типа двигателей: двухтактные и четырехтактные. В двухтактных двигателях такты совмещены (рабочий ход происходит одновременно с выпуском, а впуск – со сжатием), что позволяет завершить полный цикл за один оборот коленвала.
В четырехтактных двигателях каждый такт выполняется последовательно, поэтому полный цикл требует два оборота коленчатого вала. Только один полуоборот (в такте «рабочий ход») осуществляется за счет энергии, выделяющейся при горении, остальные 1,5 оборота зависят от энергии маховика.
-
Читайте также:
ОСНОВНЫЕ НЕИСПРАВНОСТИ
Несмотря на то, что кривошипно-шатунный механизм работает в жестких условиях, эта составляющая двигателя достаточно надежная. При правильном проведении технического обслуживания, механизм работает долгий срок.
При правильной эксплуатации двигателя ремонт КШМ потребуется только из-за износа ряда составных деталей – поршневых колец, шеек коленчатого вала, подшипников скольжения.
Поломки составных компонентов КШМ происходят в основном из-за нарушения правил эксплуатации силовой установки (постоянная работа на повышенных оборотах, чрезмерные нагрузки), невыполнения ТО, использования неподходящих горюче-смазочных материалов.
Последствиями такого использования мотора могут быть:
- износ и разрушение колец;
- прогорание поршня;
- трещины в стенках цилиндров;
- деформация шатуна;
- разрыв коленчатого вала;
- «наматывание» подшипников скольжения на шейки.
Поломки в системе КШМ серьезны, и поврежденные детали часто требуют замены. Неисправности КШМ могут также повредить другие компоненты двигателя, делая его непригодным для эксплуатации и восстановления.
ОБСЛУЖИВАНИЕ КШМ
Чтобы КШМ не стало причиной выхода из строя силового агрегата, достаточно выполнять ряд правил:
- Не допускать длительной работы двигателя на повышенных оборотах и под большой нагрузкой.
- Своевременно менять моторное масло и использовать смазку, рекомендованную автопроизводителем.
- Использовать только качественное топливо.
- Проводить согласно регламенту замену воздушных фильтров.
Не стоит забывать, что нормальное функционирование мотора зависит не только от КШМ, но и от смазки, охлаждения, питания, зажигания, ГРМ, которым также требуется своевременное обслуживание.
ПЕРСПЕКТИВЫ РАЗВИТИЯ ИНЖЕНЕРИИ КШМ
Кривошипно-шатунный механизм (КШМ) является одной из ключевых составляющих двигателей внутреннего сгорания (ДВС), и его развитие продолжает оставаться актуальной темой в области автомобильной и двигателестроительной инженерии. С учетом современных тенденций, таких как переход на экологически чистые технологии и повышение эффективности двигателей, перспективы развития КШМ можно рассмотреть с нескольких точек зрения.
-
Читайте также:
Во-первых, одним из основных направлений является оптимизация конструкции КШМ. Современные технологии позволяют использовать новые материалы, такие как композиты и легкие сплавы, что способствует снижению массы механизма и, как следствие, уменьшению потерь на трение. Это, в свою очередь, повышает общую эффективность двигателя и снижает его расход топлива. Исследования в области наноматериалов также открывают новые горизонты для создания более прочных и легких компонентов.
Во-вторых, автоматизация и цифровизация процессов проектирования и производства КШМ становятся все более важными. Использование компьютерного моделирования и симуляции позволяет инженерам более точно прогнозировать поведение механизма в различных условиях, что способствует созданию более надежных и долговечных конструкций. Применение методов искусственного интеллекта для оптимизации проектирования также может значительно ускорить процесс разработки новых моделей КШМ.
Третьим важным аспектом является интеграция КШМ с новыми технологиями, такими как гибридные и электрические двигатели. В условиях растущей популярности электромобилей и гибридных систем, инженеры работают над адаптацией традиционных КШМ для работы в сочетании с электрическими приводами. Это может включать в себя разработку новых систем управления, которые обеспечивают оптимальное взаимодействие между внутренним сгоранием и электрическим приводом, а также улучшение общей эффективности и производительности.
Кроме того, внимание уделяется вопросам экологии и устойчивого развития. Современные исследования направлены на снижение выбросов вредных веществ, что требует переосмысления конструкции и работы КШМ. Внедрение технологий, таких как прямой впрыск топлива и системы рециркуляции отработавших газов, позволяет значительно сократить негативное воздействие на окружающую среду.
Наконец, стоит отметить, что развитие КШМ неразрывно связано с общими тенденциями в автомобильной промышленности. Переход на альтернативные источники энергии, такие как водородные технологии, также может повлиять на конструкцию и принципы работы КШМ. Инженеры будут вынуждены адаптировать существующие механизмы или разрабатывать совершенно новые решения, чтобы соответствовать требованиям будущего.
Таким образом, перспективы развития инженерии КШМ являются многообещающими и разнообразными. Инновации в материалах, технологиях проектирования, интеграции с новыми системами и экологическими стандартами открывают новые горизонты для совершенствования кривошипно-шатунного механизма, что, в свою очередь, будет способствовать созданию более эффективных и экологически чистых двигателей внутреннего сгорания.
