Расшифровка маркировки конденсаторов разных типов

С развитием технологий размеры конденсаторов стали гораздо меньше. И если раньше надпись с основными характеристиками умещались на корпусе, то теперь для этого просто нет места. Особенно с появлением SMD компонентов. Появилась необходимость в сокращении записи и при этом возможность её быстро расшифровать. В результате появилась цифробуквенная, цифровая и цветовая маркировка конденсаторов.

Виды конденсаторов

Конденсатор — это две металлические пластины, разделённые диэлектриком. Различают их по типу диэлектрика, материалу корпуса и способу производства пластин. Есть такие типы конденсаторов:

• Бумажные. Пластины в нём — металлическая фольга, а диэлектрик — специальная бумага. Запаиваются они обычно в металлический корпус, так как прочностью не отличаются. Нормально себя ведут как в низкочастотных цепях, так и в высокочастотных.
• Металлобумажные. Отличаются тем, что на бумагу нанесено металлическое напыление. Они более надёжны, при одинаковых размерах с бумажными имеют большую ёмкость.

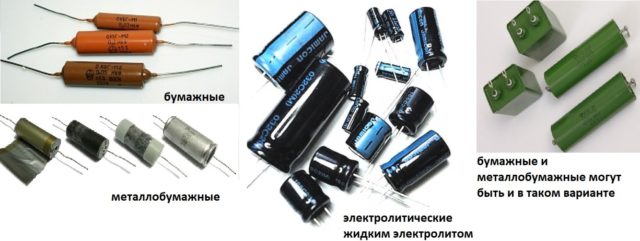

Внешний вид конденсаторов иногда может подсказать их тип

• Хотя конденсаторы с сухим электролитом относятся к тому же типу, их обычно называют танталовыми. Именно с танталом обычно применяют сухой электролит.
• Алюминиевые электролитические конденсаторы. Это когда на алюминиевую фольгу нанесён триоксид алюминия. Они имеют большую ёмкость при малых размерах, но применяться могут только в низкочастотных схемах. И ещё один недостаток — большой ток утечки.

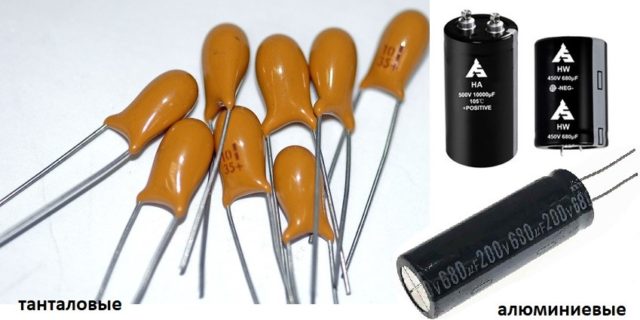

Танталовые конденсаторы очень компактные, а алюминиевые больше по размерам

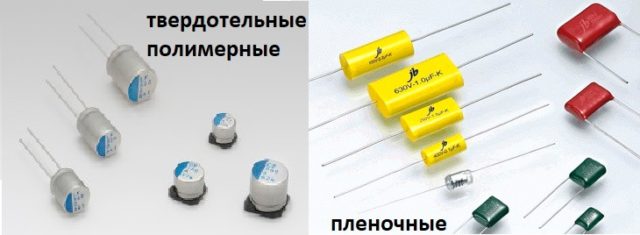

Более современная элементная база — пленочные и твердотельные полимерные конденсаторы

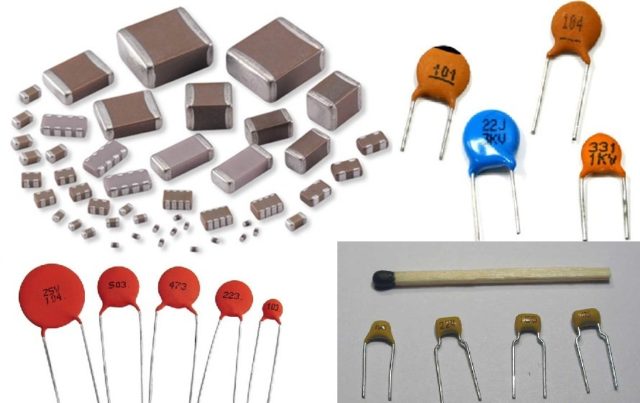

Керамические конденсаторы — самые компактные и прочные

Это все виды конденсаторов, которые можно встретить сейчас в продаже и на платах. Как видите, их немало и выглядят они совсем по-разному. Так как часть проблем с техникой связана с выходом их из строя, то неплохо было бы разбираться в их маркировке. Так уйдёт меньше времени на поиск замены.

Маркировка конденсаторов

Конденсаторы цифровой, буквенно-цифровой и цветовой маркировкой. Цифровая маркировка используется на деталях малого размера. Это СМД тип, плёночные и полимерные. Три или четыре цифры указывают ёмкость. Если нужна иная информация, искать надо в справочниках или даташитах.

Маркировка конденсаторов не стандартизована

На корпусах побольше могут быть указаны и другие важные параметры. Но их расположение и способ маркировки не стандартизирован. Например, в первой строчке может быть указан номинал. А может — отклонение или логотип/название фирмы. В первой строчке может стоять и номинальное напряжение и температурный коэффициент. Так что надо смотреть не только на цифры, но ещё и на единицы измерения.

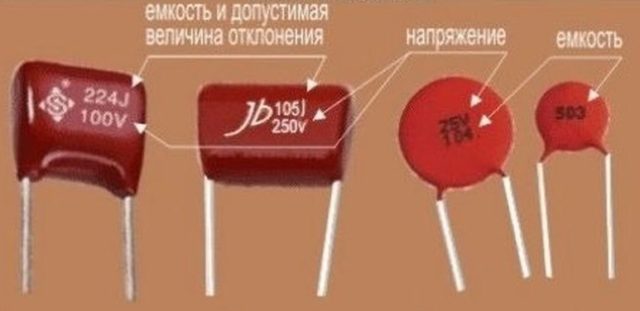

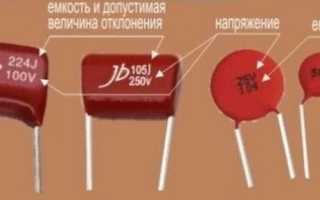

Параметры могут быть указаны в любом порядке

Какие параметры могут быть указаны в маркировке

Для конденсаторов важны три параметра:

• ёмкость;
• номинальное (рабочее) напряжение;
• допуск по отклонению ёмкости.

С первыми двумя всё ясно. Вот только стоит заметить, что на некоторых конденсаторах номинальное напряжение может быть не указано. Если предполагается высокое напряжение, надо смотреть в данных производителя.

Немного о параметрах

Про два последних параметра (мощность и допуск) стоит сказать пару слов. Допуск в характеристиках конденсаторов — это допустимое/возможное отклонение ёмкости от указанного номинала. Есть виды с малым допуском — в несколько процентов, есть с больши́м — до 20%. Заменить конденсатор с малым допуском на аналог по ёмкости и напряжению, но более высоким допуском можно далеко не всегда. Такое допустимо только в бытовой технике. И то, только там, где величина заряда не слишком критична. Но лучше искать замену с аналогичным допуском.

Кодировка допустимого отклонения емкости	Допуск %
E	0.005
L	0.01
P	0.002
W	0.005
B	0.1
C	0.25
D	0.5
F	1
G	2
H	2.5
J	5
K	10
M	20
N	30
Q	-10 . +30
T	-10. +50
S	-20. +50
Z	-20. +80

Часто бывает так, что периодически «вылетает» конденсатор на одном и том же месте. По нашей логике хочется заменить его на элемент с больши́м напряжением. Но здесь может быть 2 варианта. Во-первых: в цепи имеют место скачки напряжения превышающие номинальное напряжение детали. Во-вторых, не учтена реактивная мощность конденсатора, если он работает в высокочастотных цепях.

По большей части параметр мощности не указывают и найти его можно в спецификации на деталь. Им обычно пользуются узкие специалисты.

Ещё может быть указан температурный коэффициент — ТКЕ, но он ставится далеко не во всех случаях. Он отображает изменение ёмкости в зависимости от температуры элемента. Обычно проставляется, если есть значительная зависимость. Если изменения незначительны, их просто опускают. Многие параметры легко узнавать имея тестер радиоэлементов.

Цифровая маркировка

Цифровая маркировка ставится на корпусах малого размера. Обычно используется три или четыре цифры, но можно встретить и пять, на специализированных деталях. Три и четыре включают в себя номинал и множитель.

Три цифры

Три цифры в маркировке конденсаторов — это ёмкость и множитель. Первые две — это номинал, а последняя — степень в которую надо возвести. Например, маркировка цифры 225 обозначает — 22 ёмкость, третья цифра 5, это множитель. Итого 22*10 5 — в микрофарадах результат 2,2 мкФ.

Множитель 9 используется при обозначении ёмкости менее 10 пФ. Например, 209, ёмкость составит 2 пФ.

Рассмотрим ещё один пример маркировки конденсаторов из трёх цифр — 104. И снова, ёмкость 10, степень — 4. Это значит, что номинал этого конденсатора 10*10 4 , что составляет 100000 пФ или 100 нФ или 0,1 мкФ.

Маркировка	Емкость в микрофарадах (мкФ)	Емкость в нанофарадах (нФ)	Емкость в пикофарадах (пФ)
109	0,000001	0,001	1,0
159	0,0000015	0,0015	1,5
229	0,0000022	0,0022	2,2
339	0,0000033	0,0033	3,3
479	0,0000047	0,0047	4,7
689	0,0000068	0,0068	6,8
100	0,00001	0,01	10
150	0,000015	0,015	15
220	0,000022	0,022	22
330	0,000033	0,033	33
470	0,000047	0,047	47
680	0,000068	0,068	68
101	0,0001	0,1	100
151	0,00015	0,15	150
221	0,00022	0,22	220
331	0,00033	0,33	330
471	0,00047	0,47	470
681	0,00068	0,68	680
102	0,001	1	1000
152	0,0015	1,5	1500
222	0,0022	2,2	2200
332	0,0033	3,3	3300
472	0,0047	4,7	4700
682	0,0068	6,8	6800
103	0,01	10	10000
153	0,015	15	15000
223	0,022	22	22000
333	0,033	33	33000
473	0,047	47	47000
683	0,068	68	68000
104	0,1	100	100000
154	0,15	150	150000
224	0,22	220	220000
334	0,33	330	330000
474	0,47	470	470000
684	0,68	680	680000
105	1,0	1000	1000000

Маркировка 4 цифрами

Иногда можно встретить маркировку состоящую из 4 цифр. Отличие в более точном указании ёмкости элемента.

Код	Ёмкость[пФ]	Ёмкость[нФ]	Ёмкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

Цифро-буквенная маркировка

Наиболее распространена. Расположение данных в маркировке может быть разным. Сперва может стоять номинальное напряжение и ниже указание ёмкости. Напряжение и ТКЕ может вовсе отсутствовать.

В коде может применяться цифровая маркировка расшифровывающаяся аналогично.

Цветовая маркировка конденсаторов

Ещё один способ маркировки конденсаторов — нанесение цветных полос или точек. В данном случае имеет значение не только цвет, но и положение полосы или точки по отношению к другим. Так как нужно не ошибиться с началом иначе расшифровка будет не точная, а это чревато.

Расшифровка цветовой маркировки конденсаторов

По положению полоски/точки обозначают следующее:

• первые три — это ёмкость, но без указания размерности;
• четвёртая — множитель (показатель отрицательной степени);
• пятая — допуск;
• шестая и седьмая — температурный коэффициент.

Первые четыре полоски должны быть всегда. Если дальше какая-то (или всё) отсутствует, это значит, что либо параметр не нормирован, либо просто не указан. Если надо знать точно, придётся искать точные данные.

Маркировка SMD конденсаторов

Маркировка SMD конденсатора

Первая и вторая цифры обозначают ёмкость, а третья — множитель. Для примера конденсатор на рисунке 100000000 пФ или 100 мкФ с напряжением 16 вольт.

Есть система маркировки из двух символов. Первая буква — числовое значение, вторая — множитель (степень десяти). Общее значение даёт ёмкость в пФ:

Буква	A	B	C	D	E	F	G	H	J	K	a	L
Значение	1.0	1.1	1.2	1.3	1.5	1.6	1.8	2.0	2.2	2.4	25	2.7
Буква	M	N	b	P	Q	d	R	e	S	f	T	U
Значение	3.0	3.3	3.5	3.6	3.9	4.0	4.3	4.5	4.7	5.0	5.1	5.6
Буква	m	V	W	n	X	t	Y	y	Z
Значение	6.0	6.2	6.8	7.0	7.5	8.0	8.2	9.0	9.1

Цифра	1	2	3	4	5	6	7	8	9
Множитель	10 0	10 1	10 2	10 3	10 4	10 5	10 6	10 7	10 8	10 -1

К примеру, J5 = 2,2x 10 5 = 220000 пФ = 0.22 мкФ, или M9 = 3.3 x 10 -1 = 0.33 пФ

Танталовые конденсаторы первым символом часто указывается напряжение:

Напряжение (вольт)	4	6.3	10	16	20	25	35	50
Код	G	J	A	C	D	E	V	H

Другие способы маркировки ёмкости конденсаторов

В случае четырёхзначной маркировки на конденсаторе она расшифровывается также как описано выше. Только ёмкость закодирована тремя цифрами и только последняя — минусовая степень 10.

Ещё десятичные указатели заменяют мультипликаторами. Это условное обозначение единиц измерения.

• p — пикофарад;
• n — нанофарад;
• μ — микрофарад;
• m — миллифарад.

Причём играет роль и место буквы по отношению к цифрам. Она ставится вместо запятой. При расшифровке маркировки конденсаторов такого типа мысленно ставим запятую на место буквы. Рассмотрим несколько примеров чтобы было понятнее о чём идёт речь.

В цифробуквенных кодировках ставят буквы на место запятой

• p50 — это 0,5 пФ;
• 1p5 — это 1,5 пФ;
• 15p — это 15 пФ;
• 150p — расшифровывается как 150 пФ.

С другими буквами маркировка конденсаторов такого типа расшифровывается аналогично. В маркировке конденсаторов российского производства используются аналогичные буквы российского алфавита. Для пикофарад — п, для микрофарад — мк, для милифарад — м, нанофарды — н.

Кодировка номинального напряжения конденсатора	Напряжение
m	25V
I	40 (50)V
a	63V
b	100V
c	160V
d	250V
e	400V
f	630V
h	1000V
i	1600V
без маркировки	500V

Номинальное напряжение указывает при каком максимальном значении конденсатор может работать длительное время без изменения свойств. Оно кодируется маленькими латинскими буквами. Стоять может в любом месте. Перед числовым значением, после него, в первой или второй строчке.

Конденсатор 104 расшифровка емкость напряжение

В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т.д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.

Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.

Вот например:

Если на конденсаторе написано «105» (нижняя строчка таблицы) значит у него ёмкость 1,0 мкф (микрофарада) или 1000нф (нанофарад) или 100 000пф (пикофарад).

Если на конденсаторе написано «104» (см. таблицу) значит у него ёмкость 0,1 мкф (микрофарада) или 100нф (нанофарад).

Если на конденсаторе написано «103» (см. таблицу) значит у него ёмкость 0,01 мкф (микрофарада) или 10нф (нанофарад) или 10 000пф (пикофарад).

Если на конденсаторе написано «102» (см. таблицу) значит у него ёмкость 0,001 мкф (микрофарада) или 1нф (нанофарада) или 1000пф (пикофарад).

Если на конденсаторе написано «101» (см. таблицу) значит у него ёмкость 0,0001 мкф (микрофарада) или 0,1нф (нанофарада) или 100пф (пикофарад).

Если конденсатор имеет ёмкость менее 10 пФ, то последняя цифра может быть «9».

Например, код «109» — ёмкость 1,0 пф или 0,001 нф (нанофарад) — смотрите верхняя строчка таблицы.

При ёмкостях меньше 1 пф первая цифра «0». Буква «R» используется в качестве запятой.

Например, код «010» равен 1,0 пф, а код «0R1» — 0,1 пФ.

Краткая таблица цифровой кодировки неполярных керамических конденсаторов

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

Маркировка конденсаторов тремя цифрами

При такой маркировке две первые цифры определяют мантиссу емкости, а последняя — показатель степени по основанию 10, другими словами в какую степень нам нужно возвести число 10, или еще проще сколько нулей нужно добавить после первых 2-х чисел.

Полученное таким образом число соответствует емкости в пикофарадах. Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ). Если последняя цифра равна «9» то это означает что показатель степени равен «-1» что мы должны мантиссу умножить на 10 в степени «-1» или другими словами разделить ее на 10.

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

Емкостные величины

Конденсатор 104 емкость которого считают как 10*104, будет обладать величиной С, равной 100000 пф или 0,1 мкФ. Чтобы ответить на вопрос, конденсатор 100n это сколько пикофарад, нужно знать кратность и дробность математических приставок. Для этого можно заглянуть в таблицу или воспользоваться онлайн-переводчиком величин.

Умение расшифровывать кодировку керамических конденсаторов позволяет подобрать аналогичную деталь, заменить неисправную или применить нужную при сборке схемы. Обозначения на корпусе типа 104, 100n, 108j и другие буквенно-цифровые метки уже никого не смогут ввести в заблуждение.

Буквенно-цифровая маркировка

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Также для обозначения используют букву R, она используется для обозначения емкостей в мкФ. А если перед «R» стоит ноль, то это значит что емкость в пикофарадах.

Пример буквенно-цифровой маркировки обозначения:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

Конденсатор 104

Керамические конденсаторы отличаются от всех других значительно более компактным дизайном. При этом соотношение емкости и объема во много раз выше, чем у пленочных конденсаторов.

Особенности керамических конденсаторов:

• в 50 раз большая компактность, чем у элементов из фольги;
• меньшие электрические потери, чем у танталовых конденсаторов;
• более низкий импеданс;
• высокая надежность.

Маркировка керамических SMD конденсаторов

SMD конденсаторы также маркируются кодом, код маркировки состоит из символов, которых может быть 1 или 2 и цифры. Если в обозначении 2 символа то первый это код изготовителя, например K означает Kemet.

Второй символ это мантисса значение представлено в таблице. Цифра это показатель степени по основанию 10. По сути тоже самое что и маркировка 3-мя цифрами, только мантисса тут обозначается символом.

B1 /по таблице определяем мантиссу: B=1.1/ = 1.1*101 пФ = 11 пФ A3 /по таблице A=4.7/ = 1.0*103 пФ = 1000 пФ = 1 нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

Конденсатор 104

Одним из важнейших элементов электронной схемы и практически любой теле,- радиоаппаратуры является ёмкостной двухполюсник под названием конденсатор. Из всего разнообразия, которое выдаёт потребителям рынок электронных деталей, можно выделить конденсатор 104. Это пассивный компонент электроцепи, который часто используется в частотных фильтрах, колебательных контурах и других узлах.

Маркировка электролитических SMD конденсаторов

Электролитические SMD конденсаторы маркикуются 2 основными способами:

1. Способ, емкостью в микрофарадах и рабочим напряжением ,например:

2. Способ, при помощи буквы и три цифры

Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод.

по таблице «A» — напряжение 10В, 105 — это 10*105 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква	e	G	J	A	C	D	E	V	H (T для танталовых)
напряжение	2,5 В	4 В	6,3 В	10 В	16 В	20 В	25 В	35 В	50 В

Варианты кодировок номинальных напряжений конденсатора

Значение напряжения, которое является для элемента номинальным (Uном), может наноситься на корпус детали отдельным кодом. К примеру, для 104j конденсатора номинал 16 В будет отмечен сочетанием 1С.

Отмечены следующие соотношения между кодом и величиной Uном:

• 1С = 16 В;
• 1E = 25 В;
• 1H = 50 В;
• 2A = 100 В;
• 2D = 200 В;
• 2E = 250 В;
• 2F = 315 В;
• 2G = 400 В;
• 2J = 630 В.

Если на элементе присутствует маркер 2E, значит, к нему можно приложить номинальное напряжение 250 В.

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0».

Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33H2 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Для конденсаторов таких , «Hitachi» и др. маркировка осуществляется 3-мя основными способами:

Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

При такой маркировки код содержит 2 или 3 символа по ним можно узнать номинальную емкость и рабочее напряжение. Буквы означают напряжение и емкость, цифра показываем множитель. Если маркировка содержит 2 символа, то рабочее напряжение не указывается. Соответствие кода маркировки и значение емкости можно посмотреть в таблице ниже:

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

Многослойные конденсаторы

Если у металлопленочных элементов для увеличения величины С применяют не один слой плёнок диэлектрика и обкладок, то у керамических для этого также заменяют один слой несколькими.

К сведению. Применение подобных элементов для цепей с изменяющейся полярностью питания давало хорошие результаты по частотным характеристикам, позволяло иметь малые потери, низкий ток утечек, небольшие габариты, но и маленькую ёмкость.

Японская фирма Murata разработала технологию, которая поставила на конвейер конденсаторы с C = 100 мкФ и выше. Современным представителем керамических элементов с большой емкостью выступают многослойные модели. Формула их ёмкости (в фарадах):

где:

• E0 – постоянная диэлектрическая проницаемость (ПДП) вакуума;
• E – ПДП керамики;
• S0 – рабочая площадь обкладки (электрода), мм2;
• N – количество диэлектрических слоёв;
• D – толщина диэлектрического слоя, мм.

Формула говорит о том, что, если уменьшить слой керамики, увеличить число электродов (слоёв) и их площадь, то можно добиться значительного увеличения ёмкости элемента.

Важно! Нельзя бесконечно истончать слой диэлектрика без риска получить низкий порог пробоя. Этот критичный баланс между высоким рабочим напряжением и большой ёмкостной характеристикой ограничивает производство идеальных элементов подобной конструкции.

Та же корпорация Murata, увеличивая количество слоёв с одного до сотни (за десятилетие), добилась уменьшения толщины керамики с 10 мкм лишь до 1,8 мкм. Технически увеличить количество диэлектрических слоев допустимо, только истончая единичный слой. Для того чтобы правильно подбирать нужный ёмкостной элемент, разработана маркировка керамических конденсаторов (КК).

Маркировка конденсаторов, знаковая и цветовая.

Маркировка конденсаторов с помощью численно-буквенного кода.

Код	Емкость(пФ)	Емкость(нФ)	Емкость(мкФ)
109	1,0(пФ)	0,001(нФ)	0,000001(мкФ)
159	1,5(пФ)	0,0015(нФ)	0,0000015(мкФ)
229	2,2(пФ)	0,0022(нФ)	0,0000022(мкФ)
339	3,3(пФ)	0,0033(нФ)	0,0000033(мкФ)
479	4,7(пФ)	0,0047(нФ)	0,0000047(мкФ)
689	6,8(пФ)	0,0068(нФ)	0,0000068(мкФ)
100	10(пФ)	0,01(нФ)	0,00001(мкФ)
150	15(пФ)	0,015(нФ)	0,000015(мкФ)
220	22(пФ)	0,022(нФ)	0,000022(мкФ)
330	33(пФ)	0,033(нФ)	0,000033(мкФ)
470	47(пФ)	0,047(нФ)	0,000047(мкФ)
680	68(пФ)	0,068(нФ)	0,000068(мкФ)
101	100(пФ)	0,1(нФ)	0,0001(мкФ)
151	150(пФ)	0,15(нФ)	0,00015(мкФ)
221	220(пФ)	0,22(нФ)	0,00022(мкФ)
331	330(пФ)	0,33(нФ)	0,00033(мкФ)
471	470(пФ)	0,47(нФ)	0,00047(мкФ)
681	680(пФ)	0,68(нФ)	0,00068(мкФ)
102	1000(пФ)	1(нФ)	0,001(мкФ)
152	1500(пФ)	1,5(нФ)	0,0015(мкФ)
222	2200(пФ)	2,2(нФ)	0,0022(мкФ)
332	3300(пФ)	3,3(нФ)	0,0033(мкФ)
472	4700(пФ)	4,7(нФ)	0,0047(мкФ)
682	6800(пФ)	6,8(нФ)	0,0068(мкФ)
103	10000(пФ)	10(нФ)	0,01(мкФ)
153	15000(пФ)	15(нФ)	0,015(мкФ)
223	22000(пФ)	22(нФ)	0,022(мкФ)
333	33000(пФ)	33(нФ)	0,033(мкФ)
473	47000(пФ)	47(нФ)	0,047(мкФ)
683	68000(пФ)	68(нФ)	0,068(мкФ)
104	100000(пФ)	100(нФ)	0,1(мкФ)
154	150000(пФ)	150(нФ)	0,15(мкФ)
224	220000(пФ)	220(нФ)	0,22(мкФ)
334	330000(пФ)	330(нФ)	0,33(мкФ)
474	470000(пФ)	470(нФ)	0,47(мкФ)
684	680000(пФ)	680(нФ)	0,68(мкФ)
105	1000000(пФ)	1000(нФ)	1,0(мкФ)

2. Второй вариант — маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ.

Код

Емкость(мкФ)

µ1

0,1

µ47

0,47

1

1,0

4µ7

4,7

10µ

10,0

100µ

100,0

Код

Емкость(мкФ)

p10

0,1пФ

Ip5

0,47пФ

332p

332пФ

1HO или 1no

1нФ

15H или 15no

15,0нФ

33H2 или 33n2

33,2нФ

590H или 590n

590нФ

m15

0,15МкФ

1m5

1,5мкФ

33m2

33,2мкФ

330m

330мкФ

10m

10,0мкФ

У советских конденсаторов вместо латинской «р» ставилось «п».

Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим емкость(той же строкой).

Допуск(%)
B	± 0,1
C	± 0,25
D	± 0,5
F	± 1
G	± 2
J	± 5
K	± 10
M	± 20
N	± 30
Q	-10. +30
T	-10. +50
Y	-10. +100
S	-20. +50
Z	-20. +80

Буквенный код
± 10	B
± 20	Z
± 30	D
± 50	X
± 70	E
± 90	F

Конденсаторы с линейной зависимостью от температуры.

ТКЕ(ppm/²C)	Буквенный код
100(+130. -49)	A
33	N
0(+30. -47)	C
-33(+30. -80)	H
-75(+30. -80)	L
-150(+30. -105)	P
-220(+30. -120)	R
-330(+60. -180)	S
-470(+60. -210)	T
-750(+120. -330)	U
-500(-250. -670)	V
-2200	K

Кроме того, напряжение конденсаторов может быть так же, закодировано с помощью букв(см. таблицу ниже).

Напряжение (В)

Буквеный код

1

I

1,6

R

3,2

A

4

C

6,3

B

10

D

16

E

20

F

25

G

32

H

40

C

50

J

Маркировка СМД (SMD) конденсаторов.

Буква

Мантисса.

A

1,0

B

1,1

C

1,2

D

1,3

E

1,5

F

1,6

G

1,8

H

2,0

J

2,2

K

2,4

L

2,7

M

3,0

Цветовая кодировка керамических конденсаторов.

На корпусе конденсатора, слева — направо, или сверху — вниз наносятся цветные полоски.

Цветовая кодировка электролитических конденсаторов.

Что касается малогабаритных электролитических конденсаторов, то их номинальная емкость кодируется с помощью двух полосок и одного цветового пятна.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Кодовая и цветовая маркировка конденсаторов

В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

Допуск [%]	Буквенное обозначение	Цвет
±0,1*	В(Ж)
±0,25*	С(У)	оранжевый
±0,5*	D(Д)	желтый
±1,0*	F(P)	коричневый
±2,0	G(Л)	красный
±5,0	J(И)	зеленый
±10	К(С)	белый
±20	М(В)	черный
±30	N(Ф)
-10. +30	Q(0)
-10. +50	Т(Э]
-10. +100	Y(Ю)
-20. +50	S(Б)	фиолетовый
-20. +80	Z(A)	серый

*-Для конденсаторов емкостью < 10 пФ допуск указан в пикофарадах.

Перерасчет допуска из % (δ) в фарады (Δ):

Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10 -9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

Группа ТКЕ	Допуск при -6О. +85 ° С[%]	Буквенный код	Цвет*
Н10	±10	В	оранжевый+черный
Н20	±20	Z	оранжевый+красный
Н30	±30	D	оранжевый+зеленый
Н50	±50	X	оранжевый+голубой
Н70	±70	Е	оранжевый+фиолетовый
Н90	±90	F	оранжевый+белый

* Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Маркировка конденсаторов с линейной зависимостью от температуры

Цвет**
П100	P100	100 (+130. -49)	A	красный+фиолетовый
П33	33	N	серый
МПО	NPO	0(+30..-75)	С	черный
М33	N030	-33(+30. -80]	Н	коричневый
М75	N080	-75(+30. -80)	L	красный
M150	N150	-150(+30. -105)	Р	оранжевый
М220	N220	-220(+30. -120)	R	желтый
М330	N330	-330(+60. -180)	S	зеленый
М470	N470	-470(+60. -210)	Т	голубой
М750	N750	-750(+120. -330)	U	фиолетовый
М1500	N1500	-500(-250. -670)	V	оранжевый+оранжевый
М2200	N2200	-2200	К	желтый+оранжевый

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55. +85 ° С.

** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Маркировка конденсаторов с нелинейной зависимостью от температуры

Группа ТКЕ*	Допуск[%]	Температура**[ ° C]	Цвет***
Y5F	±7,5	-30. +85
Y5P	±10	-30. +85	серебряный
Y5R	-30. +85	R	серый
Y5S	±22	-30. +85	S	коричневый
Y5U	+22. -56	-30. +85	A
Y5V(2F)	+22. -82	-30. +85
X5F	±7,5	-55. +85
Х5Р	±10	-55. +85
X5S	±22	-55. +85
X5U	+22. -56	-55. +85	синий
X5V	+22. -82	-55..+86
X7R(2R)	±15	-55. +125
Z5F	±7,5	-10. +85	В
Z5P	±10	-10. +85	С
Z5S	±22	-10. +85
Z5U(2E)	+22. -56	-10. +85	E
Z5V	+22. -82	-10. +85	F	зеленый
SL0(GP)	+150. -1500	-55. +150	Nil	белый

* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма “Philips” для группы Y5P нормирует -55. +125 °С.

*** В соответствии с EIA. Некоторые фирмы, например “Panasonic”, пользуются другой кодировкой.

1	2	3	4	5	6
3 метки*	1-я цифра	2-я цифра	Множитель	—	—	—
4 метки	1-я цифра	2-я цифра	Множитель	Допуск	—	—
4 метки	1-я цифра	2-я цифра	Множитель	Напряжение	—	—
4 метки	1 и 2-я цифры	Множитель	Допуск	Напряжение	—	—
5 меток	1-я цифра	2-я цифра	Множитель	Допуск	Напряжение	—
5 меток”	1-я цифра	2-я цифра	Множитель	Допуск	ТКЕ	—
6 меток	1-я цифра	2-я цифра	3-я цифра	Множитель	Допуск	ТКЕ

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

Цвет
Черный	1	10
Коричневый	1	1	10
Красный	2	2	100
Оранжевый	3	3
Желтый	4	4	6,3
Зеленый	5	5	16
Голубой	6	6	20
Фиолетовый	7	7
Серый	8	8	0,01	25
Белый	9	9	0,1	3
Розовый	35

Цвет	Множитель	Допуск	ТКЕ
Серебряный	0,01	10%	Y5P
Золотой	0,1	5%
Черный	1	20%*	NPO
Коричневый	1	1	1	10	1%**	Y56/N33
Красный	2	2	2	100	2%	N75
Оранжевый	3	3	3	10 3	N150
Желтый	4	4	4	10 4	N220
Зеленый	5	5	5	10 5	N330
Голубой	6	6	6	10 6	N470
Фиолетовый	7	7	7	10 7	N750
Серый	8	8	8	10 8	30%	Y5R
Белый	9	9	9	+80/-20%	SL

Цвет	Множитель	Допуск	Напряжение
Черный	10	1	20%	4
Коричневый	12	10	1%	6,3
Красный	15	100	2%	10
Оранжевый	18	10 3	0,25 пФ	16
Желтый	22	10 4	0,5 пФ	40
Зеленый	27	10 5	5%	20/25
Голубой	33	10 6	1%	30/32
Фиолетовый	39	10 7	-2О. +5О%
Серый	47	0,01	-20. +80%	3,2
Белый	56	0,1	10%	63
Серебряный	68	2,5
Золотой	82	5%	1,6

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

Номинальная емкость [мкФ]	Допуск	Напряжение
0,01	±10%	250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33	±20	400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
1 полоса	2 полоса	3 полоса	4 полоса	5 полоса

Кодовая маркировка конденсаторов

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть “9”. При емкостях меньше 1.0 пФ первая цифра “0”. Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33H2 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Кодовая маркировка кондесаторов электролетических для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как “Panasonic”, “Hitachi” и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Маркировка конденсаторов пленочных для поверхностного монтажа фирмы “HITACHI”

Рекомендуем к данному материалу .

Мнения читателей

• Алексей / 01.07.2023 — 14:20

На конденсаторе в фильтре акустики написано F 6-8J MD 250V 1133 как его расшифровать

помогите определить конденсатор в магнитоле 5Z 220 CZA .Алюминиевый цилиндр D=6,3 мм Н=7,3 мм.

Здравствуйте помогитеопознать электролитический конденсатор маркировка в 3 строки первая 105°с вторая ATWT и третья 744А

Помогите опознать радиокомпонент . Круглый синий шарик, на двух ножках, с одной стороны (над ножкой) — вроде, коричневая полоса. С другой стороны — золотая полоса. А на верхушке две оранжевые точки. Стояло это в ЗУ от Motorola на размеченном овале с отметкой “L1” . Найти, в интернете ничего подобного не сумел. Саму зарядку нашёл, SPN5038B, CH600, или model:5010B. Но, вот, начинку или схему не смог найти. Спать не могу — жарко очень. И, бляха-муха. Этот долбаный компонент мне покоя не даёт. Прошу вас, кто знает, кто может, помогите, пожалуйста! Я попробую вставить ссылки на мои фото. 1- https://ibb.co/9szySJJ типа, со 2- https://ibb.co/BVf7ptQ всех 3- https://ibb.co/qWx40zC сторон старался 4- https://ibb.co/4jmFKwg сфотографировать 5- https://ibb.co/7XCkjZD

Здравствуйте. К каким конденсаторам относится таблица один и где этот цвет искать? Как узнать допуск эл. конденсатора по тому что на нём написано? Как узнать допуск плёночного прямоугольного конденсатора в пластмассовом корпусе серий Х, Х1, Х2 по тому что на нём написано и зависит ли он от цвета корпуса?

Плёночный конденсатор ёмкость 47 Onl -сколько в микрофарадах?

182 = 18 и 2 нуля = 1800 пикофарад или 1,8 нанофарада ну и 2 киловольта

Подскажите пожалуйста! На конденсаторе написано 182K 2KV что означаети хочу знать на отечественные. У МЕНЯ СГОРЕЛ конденсатор.

Чем отличается 105к от 104к. Если стоял 104к , можно за место него поставить 105к .

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
