Зачем нужна гильзовка блока цилиндров двигателя?

Гильзовка блока цилиндров двигателя — важная процедура для восстановления работоспособности мотора и продления его срока службы. В статье рассмотрим, что такое гильзовка, ее необходимость, виды процедуры и правильное выполнение. Понимание процесса гильзовки поможет владельцам автомобилей принимать обоснованные решения при ремонте двигателя и обеспечит надежную эксплуатацию транспортного средства.

Что называют гильзой двигателя

Гильза цилиндрового блока — это металлический цилиндр, который служит внутренней оболочкой блока цилиндра. Существует два основных типа гильз, используемых в автомобильных двигателях:

• «сухие» гильзы — устанавливаются в блок цилиндров на этапе производства нового двигателя, не имеют каналов для охлаждающей жидкости;
• «мокрые» гильзы — снаружи контактируют с охлаждающей жидкостью, циркулирующей между гильзой и корпусом блока.

Гильзовка — это процесс установки гильз в цилиндры двигателя.

Гильзовка блока цилиндров двигателя является важной процедурой, которая позволяет значительно продлить срок службы мотора. Эксперты отмечают, что эта операция особенно актуальна для автомобилей с высокими пробегами или при использовании некачественного топлива. Гильзовка обеспечивает восстановление геометрии цилиндров, что способствует улучшению компрессии и снижению расхода масла. Кроме того, она позволяет избежать дорогостоящей замены всего блока цилиндров, что делает процесс более экономически выгодным. Специалисты подчеркивают, что правильно выполненная гильзовка не только восстанавливает работоспособность двигателя, но и повышает его мощностные характеристики, что особенно важно для автолюбителей, стремящихся к максимальной производительности своего автомобиля.

Гильзовка блока двигателя: что, зачем и почему в компании "Механика"

Гильзовка цилиндрового блока может производиться в следующих случаях:

• на этапе производства двигателя;
• на этапе ремонта двигателя.

Интересные факты

Гильзовка блока цилиндров двигателя — это важный процесс, который имеет несколько интересных аспектов:

1. Увеличение срока службы двигателя: Гильзовка позволяет значительно продлить срок службы блока цилиндров. Гильзы, изготовленные из высокопрочных материалов, могут лучше выдерживать высокие температуры и давления, что снижает риск износа и повреждений блока цилиндров.

2. Восстановление геометрии: При ремонте двигателя гильзовка позволяет восстановить геометрию цилиндров после их износа или повреждений. Это особенно важно для старых двигателей, где оригинальные размеры могут быть нарушены. Гильзовка обеспечивает точное соответствие размеров и форм, что способствует лучшему сгоранию топлива и повышению эффективности работы двигателя.

3. Улучшение теплоотведения: Гильзы могут быть спроектированы с учетом улучшенного теплоотведения, что позволяет более эффективно рассеивать тепло, возникающее в процессе работы двигателя. Это помогает предотвратить перегрев и способствует более стабильной работе двигателя в различных условиях эксплуатации.

Гильзовка Блока! Как Делается и Зачем!

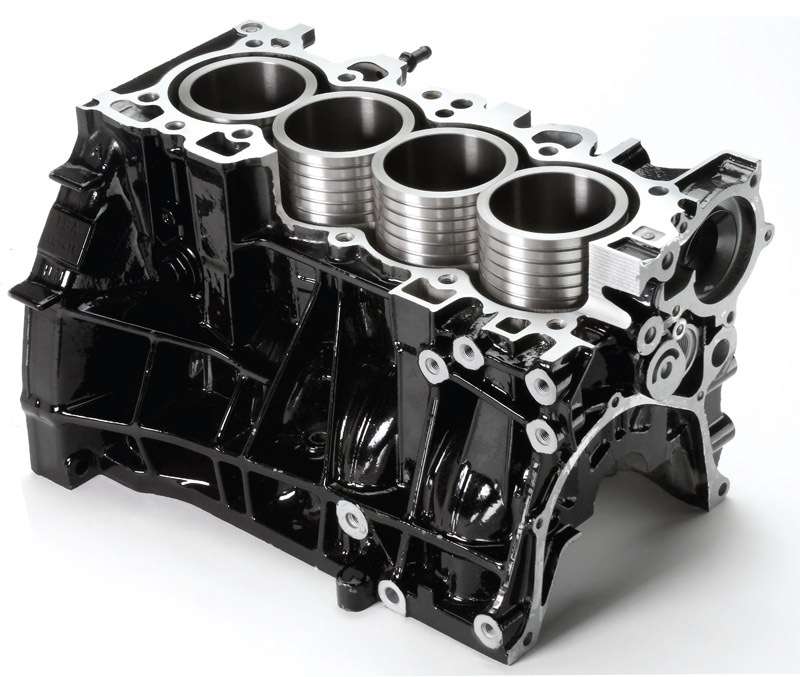

Эволюция гильзовки на этапе производства двигателя

Главной причиной использования гильзования двигателя стало стремление уменьшить его массу. Это стало возможным благодаря переходу от чугуна к алюминию в производстве блока цилиндров.

Чугун для производства двигателя хорош своей недорогой себестоимостью и высокой прочностью, но его «минусы» слишком существенны:

• он втрое тяжелей, чем алюминий;
• чугун подвержен коррозийным процессам;
• низкая теплопроводность чугуна требует большего количества охлаждающей жидкости для поддержания нормальных условий эксплуатации.

Впервые алюминиевые гильзованные двигатели появились в тридцатых годах прошлого века. Устанавливались такие двигатели в основном на спортивные модели машин. В них в алюминиевый цилиндровый блок вставлялись чугунные гильзы «мокрого» типа.

К пятидесятым годам это конструктивное решение стало широко применяться для многих моделей. Но на тот период оставались нерешёнными такие проблемы, как быстрое прогорание прокладок и пониженная жёсткость блока в сочетании с высокой степенью нагрузки на гильзы, поэтому полностью уйти от применения чугуна конструкторам не удавалось.

В начале семидесятых годов на смену «мокрым» гильзам пришли «сухие». Это произошло благодаря появлению новых технологий запрессовки гильз из чугуна в мягкий алюминий. Но идеального результата всё равно не получилось – различные коэффициенты расширения металлов вследствие нагрева узла до рабочих температур приводили к появлению зазора между цилиндром и гильзой. С другой стороны, вес блока был существенно снижен, и это на фоне повышения жёсткости цилиндра.

Далее технология производства снова изменилась — от запрессовки гильз отказались, заменив её обратной операции: отливки блока вокруг самих гильз. Это открыло эпоху «одноразовых» моторов: согласно технической документации, извлечь вмонтированные таким образом гильзы для замены не представляется возможным, то есть, цилиндровый блок таких моделей официально считается непригодным для проведения ремонтных работ.

Гении маркетинга или мифы о гильзовке.

Капитальный ремонт мотора

В процессе работы двигателя стенки цилиндров испытывают значительные нагрузки из-за трения с поршнями. Даже качественная сталь, используемая для цилиндров, со временем изнашивается.

Стенки цилиндров теряют круглую форму и становятся овальными. Это приводит к неплотному прилеганию поршневых колец, что позволяет отработанным газам и части горючей смеси проникать в картер. В результате увеличивается потребление масла и снижается мощность двигателя.

Еще одним признаком проблемы является сизый дым из выхлопной трубы, указывающий на наличие нежелательных веществ.

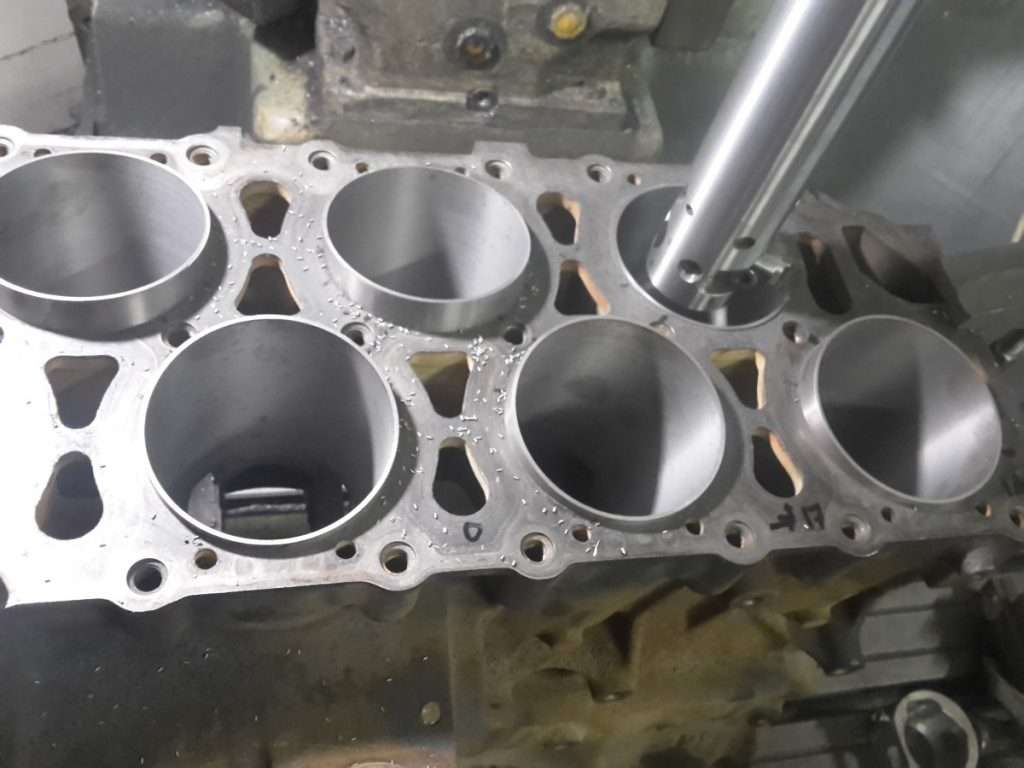

Для устранения овальности цилиндров применяется расточка, которая восстанавливает их первоначальную форму. Это достигается удалением лишнего материала с внутренней поверхности с помощью специализированного оборудования. В расточенный цилиндр устанавливается поршень большего диаметра, что восстанавливает нормальную работу двигателя.

Иногда расточка используется не только для ремонта, но и для увеличения мощности. В этом случае цилиндры изначально имеют правильную круглую форму, и задача заключается в увеличении их внутреннего радиуса. Более широкие цилиндры способны засасывать больше воздушно-топливной смеси, создавая большее давление на поршень и увеличивая мощность.

При чём здесь гильзовка

Зачастую возникает ситуация, при которой расточить цилиндры двигателя не представляется возможным. Это может случиться, если толщина цилиндра слишком мала или цилиндр имеет глубокие каверны, которые также исключают расточку без риска повреждения целостности узла.

В этом случае изначальную форму цилиндру можно вернуть, поместив в него гильзу круглого сечения. Конечно, такая гильзовка не позволит увеличить мощность агрегата, но она может стать решением в случае проведения ремонтных работ.

Вставленная таким образом в цилиндр гильза будет принимать на себя удар поршня. Со временем она также придёт в негодность, и её можно будет, в свою очередь, заменить. Правда, здесь следует отметить, что к этому моменту по статистике уже будет требоваться замена не только гильзы, но и самого поршня и колец.

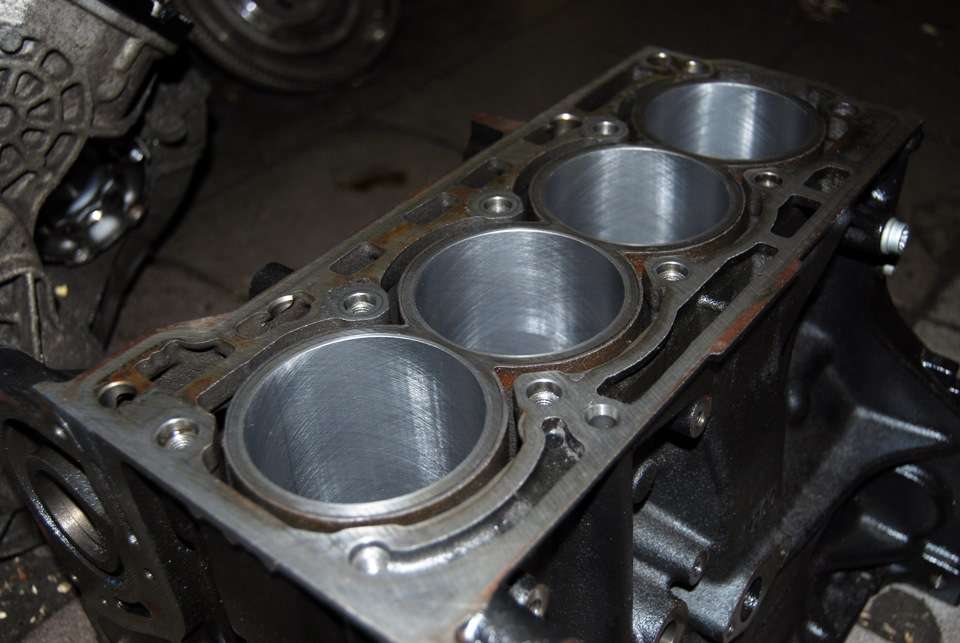

Применение гильзовки в процессе ремонта двигателя

Гильза цилиндра, как и другие детали двигателя, подвержена износу и может выйти из строя. Ремонт требует навыков и опыта. Ремонт бывает:

• плановым;
• внеплановым.

Необходимость гильзовки может быть вызвана следующими обстоятельствами:

• длительная эксплуатация мотора на некачественном топливе;
• несвоевременное прохождение технического осмотра;
• плохо проведённый ремонт, повлекший за собой выход поршневого пальца.

Все описанные ситуации приводят к тому, что на стенках цилиндров образуются каверны, ссадины и неровности. Когда цилиндр поражён в малой степени, возможна его расточка. В случае, когда каверны слишком глубокие, расточка уже не подойдёт, и нужно применять гильзовку. В этом случае в цилиндры могут быть установлены ремонтные гильзы.

Технологический процесс гильзовки цилиндрового блока в процессе ремонта двигателя зависит от конструктивных особенностей агрегата.

Как правило, для гильзовки чугунного агрегата используются гильзы из чугуна. В случае алюминиевого блока также возможна гильзовка, но здесь применяют либо чугунные гильзы из тонкостенного чугуна либо гильзы из сплава чугуна и ряда особых присадок.

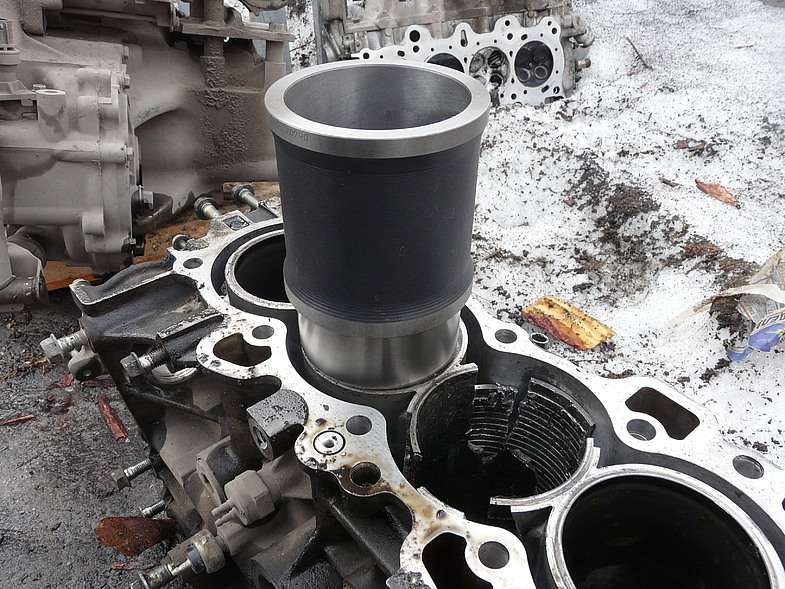

Замена «мокрых» гильз

Если в блоке находятся «мокрые» гильзы, восстановление упрощается: старая гильза извлекается, а на её место устанавливается новая.

Производители двигателей обычно предусматривают возможность замены гильз. Некоторые компании утверждают, что нужно менять не все гильзы, а только те, что вышли из строя или имеют дефекты.

Другие считают, что заменять следует только непригодные гильзы. Решение о замене принимается на основе измерений с нутрометром.

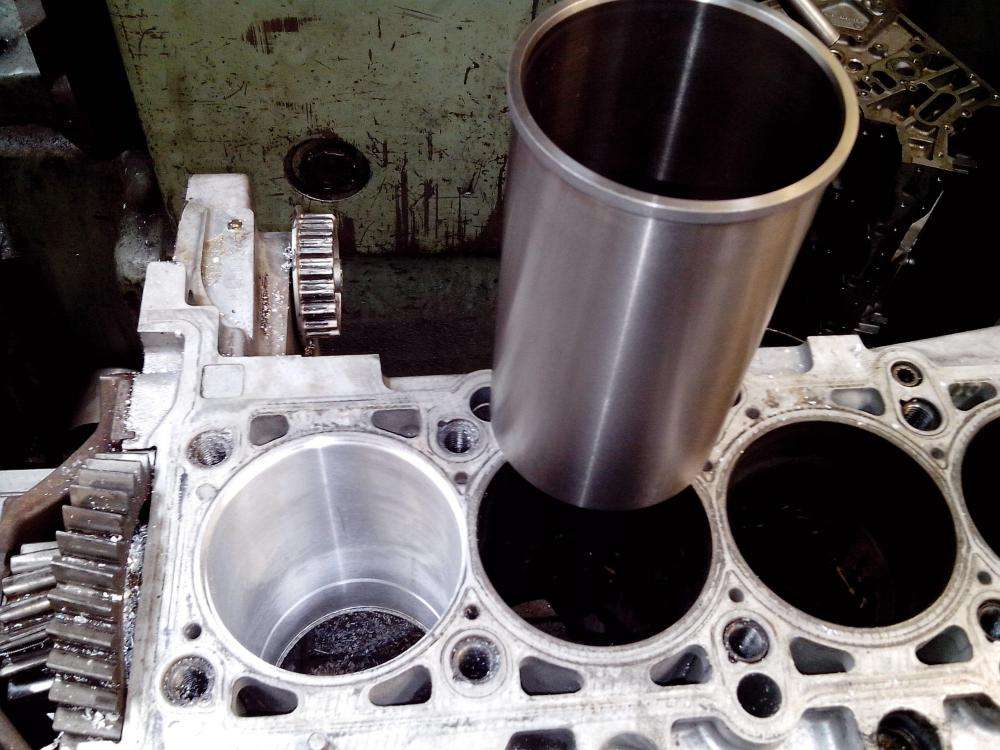

Замена «сухих» гильз

В случае блока с «сухими» гильзами замена может быть проведена двумя способами:

• холодным методом;
• с термической обработкой.

Горячая гильзовка считается наиболее эффективной. При этом втулку обрабатывают антиконденсатным составом, затем нагревают блок, и в подготовленное гнездо цилиндра устанавливают охлажденную в жидком азоте гильзу.

Замена гильзы — сложная задача, требующая высокой точности. Для диагностики поверхность гильзы измеряют с точностью до десятой доли миллиметра. Правильность измерений влияет на выбор подходящей гильзы для замены.

Преимущества и недостатки гильзовки

Гильзовка блока цилиндров двигателя представляет собой процесс установки в цилиндры специальных металлических гильз, которые служат для улучшения характеристик двигателя и продления его срока службы. Этот метод имеет свои преимущества и недостатки, которые необходимо учитывать при принятии решения о гильзовке.

Преимущества гильзовки:

• Увеличение срока службы двигателя: Гильзовка позволяет значительно увеличить срок службы блока цилиндров, так как гильзы изготавливаются из высококачественных материалов, устойчивых к износу и коррозии. Это особенно важно для двигателей, работающих в тяжелых условиях.
• Улучшение теплоотведения: Гильзы обеспечивают более эффективное теплоотведение, что способствует снижению температуры в цилиндрах и предотвращает перегрев двигателя. Это особенно актуально для высокопроизводительных двигателей.
• Восстановление геометрии цилиндров: В процессе эксплуатации цилиндры могут деформироваться или изнашиваться. Гильзовка позволяет восстановить их первоначальную геометрию, что улучшает компрессию и общую производительность двигателя.
• Увеличение мощности: Установка гильз может позволить увеличить мощность двигателя за счет повышения степени сжатия и улучшения характеристик сгорания топлива.
• Снижение расхода масла: Гильзовка может помочь снизить расход масла, так как новые гильзы обеспечивают более плотное прилегание поршней и колец, что уменьшает утечки масла.

Недостатки гильзовки:

• Высокая стоимость: Процесс гильзовки может быть довольно дорогим, особенно если требуется высокая точность и использование качественных материалов. Это может сделать его невыгодным для некоторых владельцев автомобилей.
• Сложность процесса: Гильзовка требует высокой квалификации и опыта от специалистов, выполняющих эту работу. Неправильная установка гильз может привести к серьезным проблемам с двигателем.
• Необходимость в дополнительной обработке: После установки гильз может потребоваться дополнительная обработка для достижения необходимой точности и качества поверхности, что увеличивает время и стоимость работ.
• Ограничения по типу двигателя: Не все двигатели подходят для гильзовки. Некоторые конструкции могут не позволять установку гильз без значительных модификаций, что может сделать процесс нецелесообразным.

В итоге, гильзовка блока цилиндров двигателя является эффективным методом восстановления и улучшения характеристик двигателя, однако требует тщательного анализа всех преимуществ и недостатков, а также учета специфики конкретного автомобиля и условий его эксплуатации.

Вопрос-ответ

Когда нужна гильзовка блока цилиндров?

Гильзовка блока цилиндров требуется при значительном износе или повреждениях, когда стандартная расточка и хонингование не могут восстановить требуемые параметры. Основные признаки, указывающие на необходимость гильзовки: высокий расход масла.

В чем минусы гильзовки?

Гильзовка восстанавливает герметичность цилиндров, возвращая двигателю его первоначальные характеристики. Поврежденные стенки цилиндров увеличивают расход масла из-за его проникновения в камеру сгорания. Это также приводит к повышенному расходу топлива.

Какова цель выступания гильзы цилиндра?

Основная цель выступания гильзы цилиндра — обеспечить необходимое давление на прокладку головки блока цилиндров. Это гарантирует, что после затяжки головка блока цилиндров равномерно и в соответствии с заданными параметрами.

Советы

СОВЕТ №1

Перед проведением гильзовки блока цилиндров, обязательно проведите диагностику двигателя. Это поможет определить, действительно ли гильзовка является необходимой мерой, или можно обойтись менее затратными способами ремонта.

СОВЕТ №2

Выбирайте квалифицированные сервисные центры для выполнения гильзовки. Неправильная установка гильз может привести к серьезным проблемам в работе двигателя, поэтому важно доверять эту работу профессионалам с хорошей репутацией.

СОВЕТ №3

Обратите внимание на материалы, из которых изготовлены гильзы. Качественные гильзы из чугуна или алюминия обеспечат долговечность и надежность работы двигателя, что в свою очередь снизит вероятность повторного ремонта в будущем.

СОВЕТ №4

После гильзовки блока цилиндров, следите за регулярным обслуживанием двигателя. Правильная эксплуатация и своевременная замена масла помогут продлить срок службы как гильз, так и всего двигателя в целом.
