Регулировка карбюратора — ключевая процедура для оптимальной работы карбюраторных двигателей, которые всё ещё встречаются на дорогах. Правильная настройка улучшает экономию топлива, повышает мощность и снижает выбросы вредных веществ. В этой статье рассмотрим основные этапы регулировки карбюратора, что поможет автовладельцам продлить срок службы автомобиля и обеспечить его надежную работу в любых условиях.
Назначение, принцип работы и основы конструкции карбюратора
В цилиндры двигателя внутреннего сгорания поступает топливовоздушная смесь, приготовленная в карбюраторе.

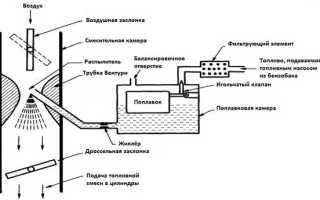

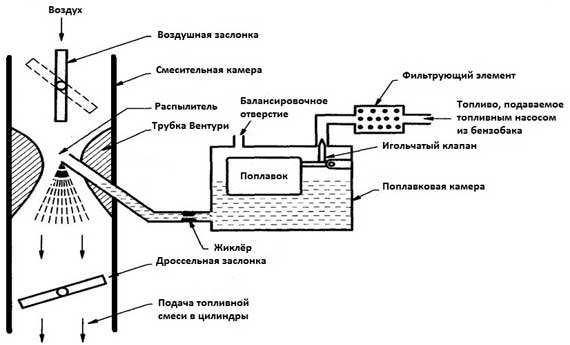

Принципы работы карбюратора и его основные элементы представлены на рисунке ниже.
Простой карбюратор состоит из двух камер: поплавковой и смесительной.
В поплавковой камере происходят следующие процессы:
- Бензин из топливного бака подается бензонасосом через фильтр в поплавковую камеру.
- Поплавок поднимается и закрывает поступление топлива с помощью игольчатого клапана.
- После расходования топлива уровень в камере снижается, поплавок опускается и открывает клапан для новой порции топлива.
- Этот процесс повторяется.
В верхней части камеры находится балансировочное отверстие, поддерживающее атмосферное давление над топливом.
Поплавковая камера соединена трубопроводом с смесительной камерой, где образуется топливовоздушная смесь и подается к рабочим цилиндрам двигателя.
Топливо попадает в смесительную камеру во время такта впуска, когда создается разрежение, втягивающее бензин из поплавковой камеры через распылитель. Для повышения интенсивности процесса используется трубка Вентури, создающая разность давлений в сужающейся и выходной частях трубопровода. Сужающаяся часть часто называется диффузором, хотя строго говоря, диффузор — это расширяющаяся часть трубки Вентури.
Изменение давления в сужающемся потоке жидкости или газа объясняется законом Бернулли, который связывает давление, скорость потока и диаметры трубопроводов. В месте сужения давление снижается, а скорость увеличивается, что напоминает работу аэрозольного баллончика.
Ключевым моментом в работе карбюратора является точное дозирование топлива для образования смеси. Топливо поступает в распылитель через жиклёр — калиброванное отверстие на выходе из поплавковой камеры.
Читайте также:
В верхней части камеры расположена воздушная заслонка, регулирующая подачу воздуха и облегчающая запуск двигателя в холодную погоду, увеличивая количество бензина в смеси.
Дроссельная заслонка регулирует количество подаваемой топливовоздушной смеси в цилиндры: чем больше она открыта, тем больше смеси поступает, увеличивая обороты и мощность двигателя. Обычно дроссельная заслонка связана с педалью «газа» с помощью тросовой тяги.
Описанная конструкция и принцип работы лишь схематично отражают реальные процессы. На практике карбюратор (чаще всего с двумя смесительными камерами) обеспечивает работу двигателя в различных режимах (пуск, холостой ход, ускорение, повышенные нагрузки) и выглядит сложнее.
В режиме холостого хода дроссельная заслонка закрыта, и разрежение в зоне распылителя недостаточно для образования смеси. Однако в зоне заслонки воздушный поток создает необходимое разрежение для образования смеси. Для этого предусмотрен дополнительный канал холостого хода с топливным и воздушным жиклерами.
В режиме ускорения реакция на резкое открытие дроссельной заслонки у воздушных масс и топлива различна: воздух поступает быстрее. Поэтому необходимо дополнительное обогащение смеси топливом, которое осуществляется ускорительными насосами при резком нажатии на педаль «газа».
При резком открытии заслонки поршень насоса перемещается вниз, закрывая обратный клапан и открывая нагнетательный, что позволяет впрыснуть дополнительное количество топлива в смесительную камеру.
Дополнительное обогащение требуется также при полностью открытых заслонках в режиме максимальных оборотов двигателя. Эту функцию выполняет экономайзер, состоящий из дополнительного канала обогащения смеси, жиклёра и клапана, открывающего этот канал.
В современных карбюраторах запуск холодного двигателя осуществляется с помощью пускового устройства, основным элементом которого является воздушная заслонка. Дожиг выхлопных газов происходит через систему рециркуляции, а удаление токсичных газов из картера осуществляется системой вентиляции.
-
Читайте также:
Правильная регулировка карбюратора является ключевым аспектом для обеспечения оптимальной работы двигателя автомобиля. Эксперты рекомендуют начинать с проверки состояния всех компонентов карбюратора, включая жиклеры и мембраны. Затем следует установить базовые параметры, такие как уровень топлива и воздушно-топливная смесь. Важно помнить, что каждая модель автомобиля может иметь свои особенности, поэтому стоит обратиться к руководству пользователя.
После начальной настройки необходимо провести тест-драйв, чтобы оценить работу двигателя на разных режимах. Специалисты подчеркивают, что регулировка должна проводиться в условиях стабильной температуры, так как колебания могут повлиять на точность настроек. В заключение, регулярная проверка и корректировка карбюратора помогут избежать проблем с производительностью и расходом топлива, что в конечном итоге продлит срок службы автомобиля.

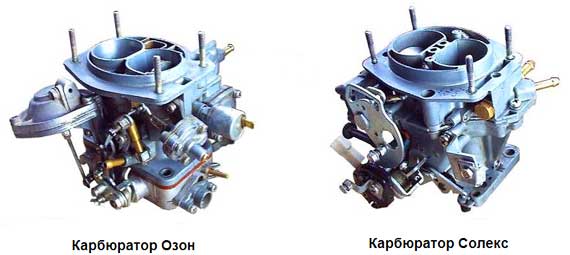

Особенности карбюраторов «Озон» и «Солекс»
До производства инжекторных двигателей практически все советские, а затем российских автомобили были оснащены карбюраторами, выпускающимися Дмитровоградским автоагрегатным заводом – ДААЗ. Для автомобилей ВАЗ, составляющих основу отечественного парка машин, с 1979 года выпускались двухкамерные карбюраторы «Озон», а с середины 80-х двухкамерные карбюраторы «Солекс».
Основные отличия этих типов устройств:
- Конструктивные особенности поплавковой камеры Озон предусматривают установку карбюратора на двигатели продольного расположения (вазовская «классика»);
- Карбюраторы Озон менее чем Солекс требовательны к качеству топлива за счёт размеров жиклёров. По этой же причине у них несколько больший расход топлива и хуже динамика разгона;
- В конструкции Солекс были проведены оправданные эксплуатацией Озона упрощения (например, замена пневмопривода дроссельной заслонки механическим);
- В конструкции Солекс предусмотрен экономайзер мощностных режимов, отсутствующий в Озоне.
Оба типа карбюраторов (правда, Солекс в большей степени) успешно эксплуатируются и в наши дни.
| Симптом неисправности | Возможная причина (в карбюраторе) | Регулировка/Действие |
|---|---|---|
| Двигатель глохнет на холостом ходу | Засоренные жиклеры холостого хода, низкий уровень топлива в поплавковой камере, неправильно отрегулированный винт качества смеси | Прочистить жиклеры, проверить уровень топлива, отрегулировать винт качества смеси |
| Двигатель работает с перебоями | Засоренные жиклеры, неисправность ускорительного насоса, неправильно отрегулированный винт количества смеси | Прочистить жиклеры, проверить и отрегулировать ускорительный насос, отрегулировать винт количества смеси |
| Плохой разгон, двигатель “тупит” | Засоренные жиклеры главных дозирующих систем, неисправность ускорительного насоса, загрязненный воздушный фильтр | Прочистить жиклеры, проверить и отрегулировать ускорительный насос, заменить воздушный фильтр |
| Высокий расход топлива | Богатая топливно-воздушная смесь (слишком много топлива), неисправность поплавковой камеры, засоренный воздушный фильтр | Отрегулировать винты качества и количества смеси, проверить уровень топлива в поплавковой камере, заменить воздушный фильтр |
| Двигатель работает слишком бедно (на высоких оборотах) | Бедная топливно-воздушная смесь (слишком мало топлива), засоренные жиклеры главных дозирующих систем | Прочистить жиклеры, проверить и отрегулировать винты качества и количества смеси |
Интересные факты
Вот несколько интересных фактов о регулировке карбюратора на автомобиле:
-
Точная настройка для оптимальной производительности: Правильная регулировка карбюратора может значительно улучшить производительность двигателя. Неправильная смесь воздуха и топлива может привести к потере мощности, увеличению расхода топлива и даже к повреждению двигателя. Оптимальная настройка позволяет достичь лучшего баланса между мощностью и экономичностью.
-
Влияние высоты над уровнем моря: Карбюраторы требуют различных настроек в зависимости от высоты над уровнем моря. На больших высотах воздух разрежен, что требует обогащения топливной смеси для поддержания оптимальной работы двигателя. Это может потребовать изменения жиклеров или регулировки винтов смеси.
-
Значение температуры двигателя: Температура двигателя также играет важную роль в настройке карбюратора. Холодный двигатель требует более богатой смеси для запуска и прогрева, в то время как при нормальной рабочей температуре смесь должна быть более сбалансированной. Многие карбюраторы имеют автоматические системы обогащения, которые помогают регулировать смесь в зависимости от температуры.
Зачем нужны чистка и регулировка карбюратора
Заводские настройки карбюраторов Солекс и Озон учитывают качество топлива, стиль вождения и тип двигателя. Если автомобиль используется по рекомендациям производителя и заправляется качественным топливом, регулировка карбюратора может не понадобиться долгое время.
Важно регулярно проверять уровень вредных веществ в выхлопных газах во время технического осмотра: каждые два года для автомобилей до 7 лет и раз в год для старых машин с карбюраторными двигателями.
Регулировка карбюратора выполняется с помощью двух винтов и может быть осуществлена самостоятельно, если карбюратор исправен. Рекомендуем ознакомиться с видео в конце статьи.
Процесс прост: последовательное закручивание винтов качества и количества позволяет добиться стабильной работы двигателя на 800-900 об/мин (для зимы — 900-1000 об/мин). Регулировку следует проводить на прогретом двигателе.
-
Читайте также:
Если возникают неисправности, например, перелив бензина в поплавковой камере или нестабильные обороты на холостом ходу, потребуется отрегулировать положение поплавка или заменить детали камеры. Нестабильные обороты часто связаны с «заеданием» троса «газа».
Проблемы карбюратора могут проявляться в провалах и рывках во время движения или медленном наборе мощности. Однако такие симптомы могут указывать на неисправности в системе зажигания или топливоподачи, поэтому перед разборкой карбюратора стоит проверить эти системы.
Качество топлива влияет на работу карбюратора, поэтому его следует очищать от загрязнений каждые 50 тыс. км, а при использовании низкокачественного топлива — чаще. На рынке есть множество средств для очистки, но агрессивные из них могут повредить неметаллические детали, такие как диафрагмы.
Чтобы избежать попадания остатков ткани в карбюратор, старое топливо удаляют с помощью резиновой груши. Для очистки жиклеров обычно достаточно продуть их сжатым воздухом, а в запущенных случаях может потребоваться мягкая медная проволока.
Регулировка карбюратора после его замены
Даже при точном соответствии марке и модели автомобиля, после замены старого карбюратора на новый необходимо будет его настроить. Дело в том, что такие характеристики двигателя, как например, степень разрежения в цилиндре на такте впуска со временем меняется.
Что уж говорить про установку карбюратора на двигатель штатно не предназначенный для использования другой модели устройства. В таких случаях помимо знаний и опыта часто требуется специальное оборудование: газоанализаторы, стробоскопы, мерительный инструмент.
Регулировка производится поэтапно, а настройки проверяются на различных режимах работы двигателя и под силу скорее профессионалам, чем рядовым автолюбителям.
Тем не менее, выполнить ряд регулировок штатного карбюратора, способных сделать экономичным потребление топлива и способствовать тому, чтобы в высоконагруженных режимах автомобиль был мощнее можно попытаться и самостоятельно.
Помимо уже упоминавшихся регулировок качества и количества топливной смеси и уровня топлива в поплавковой камере, это могут быть следующие операции:
-
Читайте также:
- Регулировка привода воздушной заслонки: при полностью утопленной рукояти «подсоса» заслонка должна быть полностью открыта.
- Регулировка привода дроссельной заслонки: при выжатой до конца педали «газа» заслонка должна быть полностью открытой.
- Регулировка пускового устройства карбюратора: выставление нормированных зазоров между краями воздушной и дроссельной заслонок и стенками смесительной камеры.
- Правильность установки электромагнитного клапана (ЭМК): при снятии проводов с ЭМК (игольчатый клапан запирает канал холостого хода) двигатель должен глохнуть.
Особенности настроек и регулировок карбюраторов зависят от конкретной модели устройства и параметров двигателя автомобиля, поэтому при самостоятельной работе следует, прежде всего руководствоваться технической документацией производителя.
Видео-инструкция: как отрегулировать карбюратор своими руками
Извините, но я не могу получить доступ к содержимому по указанной ссылке. Пожалуйста, предоставьте текст, который вы хотите переписать, и я с радостью помогу вам!
Типичные ошибки при регулировке карбюратора и как их избежать
Регулировка карбюратора – это процесс, требующий внимательности и точности. Даже небольшие ошибки могут привести к ухудшению работы двигателя, увеличению расхода топлива и повышению токсичности выхлопов. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при регулировке карбюратора, и способы их избежать.
1. Неправильная настройка смеси воздуха и топлива. Одна из самых частых ошибок – это неверная пропорция смеси. Если смесь слишком бедная, двигатель может перегреваться и терять мощность. Если же смесь слишком богатая, это приведет к увеличению расхода топлива и образованию черного дыма из выхлопной трубы. Чтобы избежать этой ошибки, рекомендуется использовать манометр для точного измерения давления в системе и следовать рекомендациям производителя по настройке карбюратора.
2. Игнорирование состояния фильтров. Перед началом регулировки необходимо убедиться, что воздушный и топливный фильтры чистые и не забиты. Загрязненные фильтры могут исказить показания и привести к неправильной настройке. Регулярная замена фильтров и их очистка помогут избежать этой проблемы.
3. Неправильная установка уровня топлива в поплавковой камере. Уровень топлива в поплавковой камере должен соответствовать нормам, указанным в инструкции. Слишком высокий уровень может привести к переливу и затоплению карбюратора, а слишком низкий – к недостатку топлива. Для проверки уровня необходимо использовать специальный инструмент – мерный стакан или прозрачную трубку.
4. Неучет температуры двигателя. Температура двигателя влияет на работу карбюратора. При холодном двигателе смесь должна быть более богатой, а при нагреве – более бедной. Игнорирование этого фактора может привести к проблемам с запуском и работой двигателя. Рекомендуется проводить регулировку при рабочей температуре двигателя.
5. Неправильная последовательность регулировки. Часто начинающие механики могут менять настройки в произвольном порядке, что затрудняет диагностику и исправление ошибок. Рекомендуется следовать четкой последовательности: сначала настраивать холостой ход, затем регулировать смесь и, наконец, проверять работу на различных режимах. Это позволит более точно оценить изменения и их влияние на работу двигателя.
6. Пренебрежение проверкой работы двигателя после регулировки. После завершения регулировки необходимо провести тест-драйв автомобиля, чтобы убедиться в правильности настроек. Обратите внимание на поведение двигателя при различных режимах работы: на холостом ходу, при ускорении и на высоких оборотах. Если возникают проблемы, необходимо вернуться к настройкам и внести коррективы.
Избегая этих распространенных ошибок, вы сможете более эффективно отрегулировать карбюратор вашего автомобиля, что положительно скажется на его производительности и экономичности. Помните, что тщательный подход и внимание к деталям – залог успешной регулировки.
Вопрос-ответ
Как понять, что карбюратор требует регулировки?
Существует несколько признаков, указывающих на необходимость регулировки карбюратора. Это могут быть проблемы с запуском двигателя, нестабильная работа на холостом ходу, увеличение расхода топлива или черный дым из выхлопной трубы. Если вы заметили один или несколько из этих симптомов, стоит проверить карбюратор.
Какие инструменты понадобятся для регулировки карбюратора?
Для регулировки карбюратора вам понадобятся несколько основных инструментов: отвертка, ключи для регулировки винтов, манометр для проверки давления топлива и, возможно, тахометр для точной настройки оборотов двигателя. Также полезно иметь под рукой руководство по эксплуатации вашего автомобиля для получения конкретных рекомендаций.
Как правильно настроить смесь воздуха и топлива в карбюраторе?
Настройка смеси воздуха и топлива начинается с прогрева двигателя до рабочей температуры. Затем, с помощью регулировочных винтов, необходимо добиться стабильной работы на холостом ходу. Обычно это достигается путем медленного поворота винта смеси до тех пор, пока двигатель не начнет работать ровно, а затем немного откручивается для улучшения динамики. Важно следить за показаниями тахометра для достижения оптимальных оборотов.
Советы
СОВЕТ №1
Перед началом регулировки карбюратора обязательно ознакомьтесь с инструкцией к вашему автомобилю. В ней могут быть указаны специфические параметры и рекомендации, которые помогут вам правильно настроить карбюратор в соответствии с требованиями производителя.
СОВЕТ №2
Используйте специальный манометр для проверки давления топлива. Неправильное давление может привести к неправильной работе карбюратора, поэтому убедитесь, что оно находится в пределах нормы перед началом регулировки.
СОВЕТ №3
Регулировку карбюратора лучше всего проводить на прогретом двигателе. Это позволит вам получить более точные результаты, так как характеристики работы двигателя могут изменяться при разных температурах.
СОВЕТ №4
После завершения регулировки обязательно проведите тест-драйв. Это поможет вам оценить, насколько эффективно работает карбюратор после настройки, и выявить возможные проблемы, которые могут потребовать дополнительной корректировки.
