Катушка зажигания в автомобиле: назначение, принцип действия, конструктивные особенности

Катушка зажигания — ключевой элемент системы зажигания автомобиля, обеспечивающий работу двигателя. Она преобразует низкое напряжение аккумулятора в высокое, необходимое для искры в свечах зажигания. Знание назначения, принципа действия и конструкции катушки поможет автомобилистам лучше понимать устройство автомобиля и своевременно выявлять неисправности, что повысит надежность и долговечность транспортного средства. В этой статье мы подробно рассмотрим все аспекты катушки зажигания, чтобы водители могли уверенно справляться с возможными проблемами.

Для чего нужна катушка зажигания в автотранспортном средстве

Сначала нужно понять, для чего нужна катушка зажигания и какую роль она играет в автомобиле. Бензиновые двигатели требуют воспламенения топлива, для чего используются свечи зажигания. Процесс формирования искры требует значительного напряжения (от 10 до 50 тысяч вольт), что делает разряд на электродах свечей мощным.

Бортовая сеть автомобиля не может вырабатывать такое высокое напряжение, так как создание портативного источника с такими характеристиками невозможно. Катушки зажигания предназначены для генерации высокого напряжения, преобразуя ток от аккумулятора в 12 вольт в высоковольтную энергию.

Эксперты отмечают, что катушка зажигания является ключевым элементом системы зажигания автомобиля, отвечающим за преобразование низкого напряжения аккумулятора в высокое, необходимое для создания искры в свечах зажигания. Принцип действия катушки основан на электромагнитной индукции: при протекании тока через первичную обмотку создается магнитное поле, которое, при размыкании цепи, вызывает резкий скачок напряжения во вторичной обмотке. Конструктивно катушка состоит из двух обмоток, магнитного сердечника и корпуса. Современные катушки могут быть как традиционными, так и бесконтактными, что обеспечивает более стабильную работу и улучшает эффективность сгорания топлива. Правильная работа катушки зажигания критически важна для оптимизации производительности двигателя и снижения уровня выбросов.

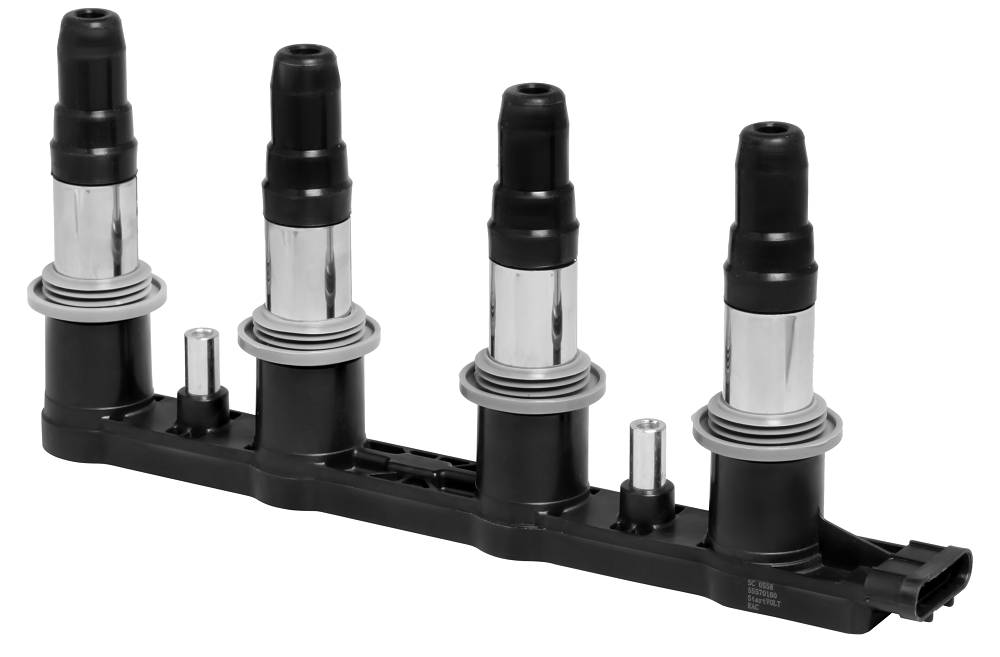

Как устроена индивидуальная катушка зажигания автомобиля

Конструктивные особенности КЗ

Теперь самое время изучить устройство катушки зажигания. Его особенностью является наличие нескольких обмоток:

1. Первичная обмотка или низковольтная принимает на себя напряжение, которое генерирует аккумулятор/генератор. Эта обмотка состоит из крупной проволоки, которая образует не более 150 витков. Сверху проволока покрыта изоляцией, которая предупреждает скачки напряжения и короткое замыкание. Концы с первичной обмотки выводятся на крышку механизма, где соединяются с проводкой, для которой характерно напряжение 12 В.
2. Вторичная обмотка располагается внутри низковольтной. Для неё используется проволока с мелким сечением, потому количество витков возрастает до 30 тыс. К одному концу присоединяется минус с первичной обмотки. Второй вывод соединяется с центральным выводом и является положительным. С него напряжение подаётся дальше по топливной системе.

Из чего состоит катушка зажигания мы выяснили, а вот где располагается этот механизм пока не рассказали.

Интересные факты

Вот несколько интересных фактов о катушке зажигания в автомобиле:

1. Принцип трансформации: Катушка зажигания работает по принципу трансформации низкого напряжения (обычно 12 В) в высокое напряжение (до 45 000 В и более), необходимое для искры в свечах зажигания. Это достигается за счет индукции: когда ток проходит через первичную обмотку, создается магнитное поле, которое при размыкании цепи вызывает резкий скачок напряжения во вторичной обмотке.

2. Типы катушек: Существуют различные типы катушек зажигания, включая катушки с одним и несколькими выходами. В современных автомобилях часто используются катушки с индивидуальным зажиганием для каждого цилиндра (coil-on-plug), что позволяет улучшить эффективность сгорания и снизить выбросы вредных веществ.

3. Влияние на производительность: Качество и состояние катушки зажигания напрямую влияют на производительность двигателя. Изношенная или неисправная катушка может привести к пропускам зажигания, снижению мощности, увеличению расхода топлива и повышению выбросов. Поэтому регулярная диагностика и замена катушек зажигания являются важными аспектами обслуживания автомобиля.

[RU] Принципы работы катушки зажигания

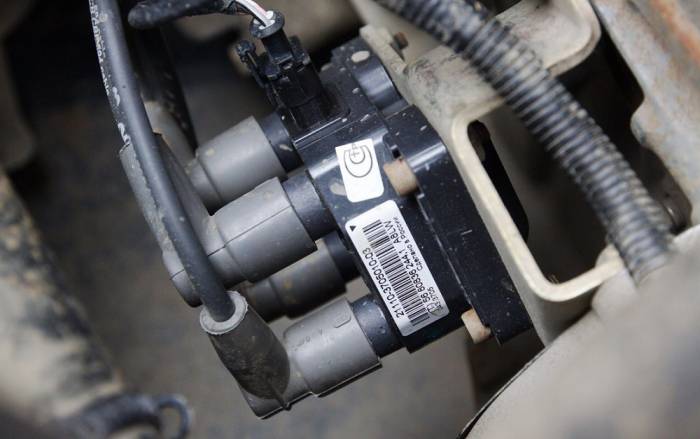

Расположение катушки зажигания в автомобиле

Определить местоположение катушки зажигания сложно, так как оно зависит от конструкции автомобиля и типа катушки.

1. Чаще всего используется один механизм для генерации высокого напряжения, который располагается перед ЭБУ или прерывателем/распределителем. Эти катушки применяются в системах, работающих от батареи.
2. Индивидуальные катушки устанавливаются для каждого цилиндра перед свечами зажигания и используются в системах с транзисторным и электронным зажиганием.

Для точного определения местоположения катушки зажигания в вашем автомобиле рекомендуется обратиться к инструкции по эксплуатации, где производитель указывает тип катушки и её местоположение.

Принцип действия катушки зажигания

Не менее интересным будет изучить принцип работы катушки зажигания, чем мы сейчас и займёмся. Работа КЗ основана на следующих принципах:

1. Напряжение от аккумулятора направляется на первичную обмотку катушки, что способствует образованию магнитного поля.
2. Вторичная обмотка испытывает воздействие магнитного поля, которое отображается в виде импульса напряжения с высоким значением.
3. Импульс напряжения получается высоким из-за большого числа витков вторичной обмотки. Ведь индукция магнитного поля умножается именно на количество витков. Потому и получается на выходе высокое напряжение.
4. Для увеличения магнитного поля внутрь катушки помещается специальный железный сердечник.

Вот мы и разобрались с тем, как работает катушка зажигания. На самом деле всё просто, впрочем, как и всё гениальное.

Причины выхода из строя катушки зажигания

Создание вечной катушки зажигания (КЗ) остается недостижимой целью. Даже современные модели имеют свой срок службы. Два основных фактора негативно влияют на эти устройства:

• воздействие влаги;
• перегрев, приводящий к повреждению внутренней изоляции и поломке детали.

Симптомы неисправности катушки зажигания могут проявляться следующим образом:

• пропуски зажигания, из-за чего двигатель работает нестабильно;
• снижение мощности двигателя при ускорении;
• автоматический переход мотора в безопасный режим;
• включение индикатора «check engine»;
• невозможность запуска автомобиля.

При обнаружении одного из этих симптомов важно провести диагностику топливной системы, начиная с проверки катушки зажигания. Теперь разберемся с методами диагностики её состояния.

Проверка работоспособности катушки

Одной из причин выхода из строя механизма является его перегрев. Внутри корпуса имеется трансформаторное масло, которое снимает избыток температуры. Крышка полости, в которой находится охлаждающая жидкость, очень плотно прилегает к корпусу, создавая герметичность. Из-за этой особенности катушка не подлежит разборке, следовательно, проведение ремонтных работ не представляется возможным.

Признаки неисправности катушки зажигания автомобиля были разобраны выше. При их выявлении необходимо проводить диагностику, которая позволит подтвердить/опровергнуть догадки. Проверка основана на измерении показателей сопротивления. В этом случае показатели напряжения (входного и выходного) не принимаются за основные. Для измерения сопротивления необходимо знать, как проверить катушку зажигания мультиметром. Этот способ является простым и результативным.

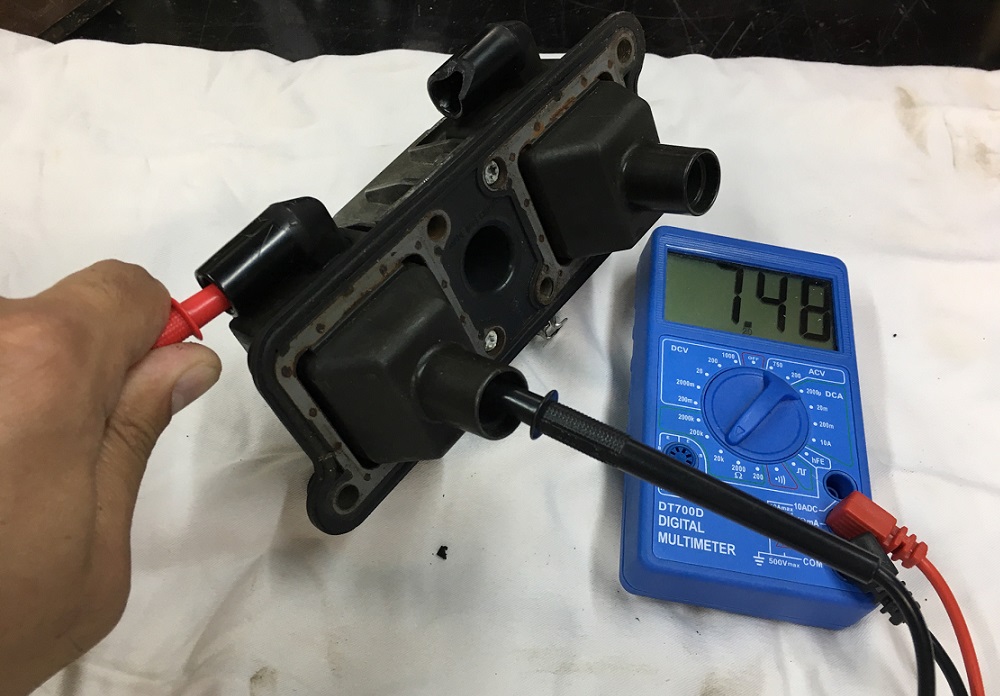

Для проверки работоспособности механизма необходимо знать какое сопротивление должно быть на катушке зажигания, которая исправно работает. Для первой обмотки характерно сопротивление на уровне 0,3 Ом. Вторичная обмотка характеризуется сопротивлением на уровне 7-9 тыс. Ом. При выявлении отклонений в этих показателях можно с уверенностью говорить про сбои в работе этого элемента. Ремонт, как мы уже знаем, не производится, потому остаётся только выполнять замену.

Не всегда можно проверить катушку зажигания тестером в виде мультиметра. В этих случаях можно воспользоваться другими методами. Например, проверить искру. Эта диагностика популярна среди владельцев старых автомобилей. Для проверки искры необходимо центральный высоковольтный провод расположить от корпуса мотора на расстоянии около 6 мм. Пробуем завести автомобиль и смотрим на проскакивающую искру. Синяя или фиолетовая искра будет свидетельствовать о нормальной работе бобины. Желтая искра или её отсутствие является прямым доказательством наличия проблем в работе КЗ.

Устройство и неисправности катушки зажигания ВАЗ

Система с индивидуальными бобинами должна проверяться поочередно. Для этого с каждой катушки отсоединяется питание при заведённом автомобиле. В случае нормальной работы бобины при отключении разъёма будет меняться звук работы мотора. Если таких изменений не происходит, значит диагностируемая катушка работает не так, как полагается.

Такими нехитрыми способами можно проверить катушку зажигания в домашних условиях. С этой работой справится любой автомобилист. Не стоит затягивать с диагностикой топливной системы, если были замечены признаки неисправности бобины. Такая осмотрительность и сознательность оградит от внезапной остановки автомобиля посреди пути.

Замена и обслуживание катушки зажигания

Замена катушки зажигания является важной частью обслуживания автомобиля, так как она напрямую влияет на работу двигателя и его производительность. В большинстве случаев, катушки зажигания имеют достаточно долгий срок службы, однако со временем они могут выходить из строя из-за различных факторов, таких как перегрев, механические повреждения или коррозия.

При замене катушки зажигания важно учитывать несколько ключевых моментов. Во-первых, необходимо убедиться, что новая катушка совместима с конкретной моделью автомобиля. Для этого рекомендуется обращаться к руководству пользователя или консультироваться с профессионалами. Во-вторых, перед установкой новой катушки следует тщательно проверить состояние проводов и свечей зажигания, так как их неисправности могут привести к преждевременному выходу из строя новой катушки.

Процесс замены катушки зажигания обычно включает следующие шаги:

1. Отключение аккумулятора для предотвращения короткого замыкания.
2. Снятие старой катушки зажигания, что может потребовать использования специального инструмента, в зависимости от конструкции автомобиля.
3. Проверка состояния проводов и свечей зажигания, при необходимости их замена.
4. Установка новой катушки зажигания на место старой, с соблюдением всех рекомендаций производителя.
5. Подключение аккумулятора и проверка работы двигателя.

Обслуживание катушки зажигания также включает регулярные проверки её состояния. Рекомендуется периодически осматривать катушку на наличие трещин, повреждений или признаков коррозии. Если двигатель начинает работать нестабильно, возникают проблемы с запуском или увеличивается расход топлива, это может быть признаком неисправности катушки зажигания.

Для продления срока службы катушки зажигания важно соблюдать рекомендации по эксплуатации автомобиля, избегать перегрева двигателя и проводить регулярное техническое обслуживание. Также стоит учитывать, что использование некачественного топлива может негативно сказаться на работе системы зажигания, включая катушку.

В заключение, замена и обслуживание катушки зажигания являются важными аспектами поддержания работоспособности автомобиля. Правильный подход к этим процессам поможет избежать серьезных проблем с двигателем и обеспечит его надежную работу на протяжении длительного времени.

Вопрос-ответ

Каковы конструктивные особенности катушки зажигания?

Конструктивно катушка объединяет две бобины с обмоткой из медной проволоки, вложенные друг в друга и нанизанные на железный сердечник. Одна обмотка имеет мало витков, на нее подается ток напряжением 12 В, который создает магнитное поле.

Каков принцип работы катушки зажигания?

Принцип действия катушки зажигания в автомобиле основан на преобразовании низковольтного тока аккумулятора в высоковольтное напряжение, которое необходимо для создания искры на свече зажигания в двигателе внутреннего сгорания. Устройство состоит из двух основных элементов – первичной и вторичной обмоток.

Каков принцип действия катушки?

В сцепленное магнитное поле, проходящее через катушку с током, поместим другую катушку. Линии магнитного поля в сцепленном магнитном поле пройдут через эту катушку, и в этой катушке возникнет индуцированная электродвижущая сила. Это явление мы называем взаимной индукцией.
