Датчик положения дроссельной заслонки (ДПЗД) критически важен для работы двигателя автомобиля, обеспечивая точное измерение положения дроссельной заслонки и оптимизацию топливовоздушной смеси. Его неисправность может привести к снижению мощности, увеличению расхода топлива и повышению выбросов вредных веществ. В статье рассмотрим принцип работы ДПЗД, возможные неисправности и пошаговую инструкцию по его замене, что поможет поддерживать автомобиль в исправном состоянии и избежать дорогостоящего ремонта.
За что отвечает датчик положения дроссельной заслонки
Датчик дроссельной заслонки (ДПДЗ) определяет текущее положение дроссельной заслонки, что необходимо для автоматической корректировки её работы. В процессе движения автомобиля режим работы двигателя меняется, и состав смеси требует регулярной настройки, что обеспечивает этот датчик.
При нажатии на педаль акселератора контроллер, основываясь на данных датчика, определяет положение дроссельной заслонки и, при необходимости, корректирует её для регулировки объема воздуха, поступающего в цилиндры. Этот процесс происходит непрерывно, без вмешательства водителя.
ДПДЗ — это электрическое устройство, изменяющее своё сопротивление в зависимости от угла открытия заслонки. В простейшем варианте это потенциометр. Изменение его сопротивления влияет на работу управляющего механизма, который может отрегулировать положение заслонки. Существуют различные конструкции этого устройства, но их основная задача — точно измерять положение заслонки в любой момент времени.
Датчик давления во впускном коллекторе (ДПЗД) играет ключевую роль в системе управления двигателем, обеспечивая точные данные о давлении воздуха. Это позволяет ЭБУ оптимизировать топливовоздушную смесь и улучшить эффективность работы двигателя. Однако, как и любое другое устройство, ДПЗД может выходить из строя. Наиболее распространенные неисправности включают загрязнение, механические повреждения или электрические сбои. В результате этого могут возникнуть проблемы с запуском двигателя, его нестабильная работа или увеличение расхода топлива. Замена датчика обычно не требует значительных затрат времени и усилий, однако важно использовать качественные запчасти и проводить диагностику системы, чтобы избежать повторных поломок. Эксперты рекомендуют регулярно проверять состояние ДПЗД, особенно при возникновении подозрительных симптомов, что поможет сохранить двигатель в исправном состоянии и продлить его срок службы.
Где находится устройство
Любой опытный автолюбитель знает, где находится дроссельная заслонка – между воздушным фильтром и впускным коллектором. Её периодически надо чистить, и можно легко заметить на её оси небольшое устройство – это и есть датчик. Он расположен на оси, потому что измеряет угол поворота, и это очень простое решение. Само устройство довольно маленькое и простое.
| Параметр | Описание | Возможные неисправности и их признаки |
|---|---|---|
| Принцип работы ДПЗД (Датчик положения дроссельной заслонки) | Измеряет угол открытия дроссельной заслонки и преобразует его в электрический сигнал для ЭБУ (электронного блока управления). Существуют потенциометрические и датчики Холла. Потенциометрические используют изменение сопротивления, датчики Холла – изменение магнитного поля. | |
| Потенциометрический ДПЗД | Изменение сопротивления потенциометра пропорционально углу открытия дроссельной заслонки. | * Неисправность потенциометра (износ, обрыв цепи, повреждение контактной дорожки). Признаки: плавающие обороты холостого хода, нестабильная работа двигателя, ошибки в системе управления двигателем, провалы при разгоне. * Плохой контакт разъема. Признаки: прерывистые сбои в работе двигателя. * Загрязнение или повреждение контактной дорожки. Признаки: нестабильная работа двигателя, ошибки в системе управления двигателем. |
| Датчик Холла ДПЗД | Изменение магнитного поля, создаваемого вращающимся элементом, преобразуется в электрический сигнал. | * Неисправность датчика Холла (поломка, короткое замыкание). Признаки: отсутствие сигнала, двигатель не заводится или глохнет. * Повреждение зубчатого колеса или магнита. Признаки: неправильные показания датчика, нестабильная работа двигателя. * Плохой контакт разъема. Признаки: прерывистые сбои в работе двигателя. |
| Замена ДПЗД | Процедура замены зависит от типа двигателя и конструкции автомобиля. Обычно включает в себя отключение разъема, откручивание крепежных элементов и установку нового датчика. Важно соблюдать чистоту при установке, чтобы избежать попадания грязи в систему. | * Неправильная установка может привести к некорректной работе двигателя. * Необходимо использовать оригинальный или качественный аналог датчика. |
| Диагностика неисправностей | Проверка напряжения на выходе датчика, проверка целостности проводки, использование диагностического сканера для считывания кодов ошибок. | * Неправильная диагностика может привести к замене исправного датчика. * Необходимо использовать специализированное оборудование для точной диагностики. |
Интересные факты
Вот несколько интересных фактов о датчике ДПЗД (датчик положения заслонки дроссельной):
-
Принцип работы: Датчик ДПЗД использует переменное сопротивление для определения положения дроссельной заслонки. Он преобразует механическое движение заслонки в электрический сигнал, который передается в блок управления двигателем (ECU). Это позволяет ECU корректировать подачу топлива и зажигание, обеспечивая оптимальную работу двигателя и снижение выбросов.
-
Неисправности: Одной из распространенных неисправностей датчика ДПЗД является его загрязнение или износ, что может привести к неправильным показаниям. Это может вызвать проблемы с холостым ходом, потерю мощности и увеличение расхода топлива. В некоторых случаях, если датчик полностью выходит из строя, двигатель может не запускаться.
-
Замена: Замена датчика ДПЗД обычно не требует сложного оборудования и может быть выполнена самостоятельно. Однако важно правильно откалибровать новый датчик после установки, чтобы обеспечить точность показаний. В некоторых автомобилях для этого может потребоваться специальное диагностическое оборудование, чтобы сбросить параметры ECU и адаптировать его к новому датчику.
Конструкция и принцип работы ДПДЗ
В настоящее время существуют два основных типа датчиков:
- Резистивные (потенциометрические).
- Магниторезистивные.

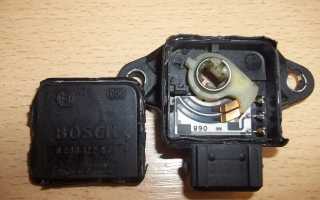

Датчик положения дроссельной заслонки первого типа представляет собой потенциометр — переменный резистор с тремя контактами. Один контакт подключается к земле, второй — к положительному полюсу источника питания на 5 В, а с третьего снимаются показания напряжения. Это напряжение изменяется при вращении оси, так как ползунок потенциометра перемещается по неподвижному резистивному элементу.
При полностью закрытой заслонке сопротивление потенциометра максимальное, и на его контактах фиксируется напряжение около 0.5–0.7 В. При полном открытии заслонки сопротивление минимально, и напряжение составляет около 4 В. Таким образом, положение заслонки можно определить по напряжению, вырабатываемому датчиком.
Магниторезистивные датчики работают по аналогичному принципу, но без скользящих контактов, что делает их более надежными, хотя и более дорогими. В этих устройствах используется элемент, чувствительный к магнитному полю, и магнит. При вращении оси магнит перемещается, и электроника датчика реагирует на это изменение, соответственно изменяя выходное напряжение.
Читайте также:
На данный момент более популярен первый тип благодаря своей простоте. Однако скользящие контакты влияют на надежность и срок службы — в среднем такие устройства могут проехать около 50 тысяч километров. Поэтому все чаще применяются магниторезистивные датчики, которые способны прослужить более 100 тысяч километров.
Причины поломки датчика
Рано или поздно, появляются признаки поломки датчика положения дроссельной заслонки. Двигатель перестаёт запускаться, глохнет, ведёт себя нестабильно, заливает свечи – проявления бывают разными. Причинами неправильной работы этого элемента становятся:
- Стирание контакта, точнее – его токопроводящего напыления. Из-за этого датчик перестаёт работать совсем или даёт неверные показания.
- Износ подвижной части. Из-за постоянного трения подвижный контакт истирается, и постепенно перестаёт контактировать с неподвижным.
- Контакты могут окисляться или загрязняться. Это приводит сначала к нестабильному их соединению, а потом оно и вовсе теряется.
Выход чаще всего один – замена детали полностью. Но менять лучше сразу на бесконтактную версию – она прослужит дольше.
Алгоритм самостоятельного тестирования ДПДЗ
Если вы заметили неисправность датчика положения дроссельной заслонки, проверить его можно легко. Это устройство выдает напряжение в зависимости от положения оси. Для проверки потребуется мультиметр в режиме измерения напряжения.
- Подключите мультиметр к контактам датчика и проверьте напряжение – оно должно быть около 5 В. Если напряжение отсутствует, проблема не в датчике. Измерения проводите при работающем двигателе.
- Подсоедините прибор к выходному разъему и оси для измерения выходного напряжения. При вращении оси напряжение должно изменяться от 0.7 до 4 В. Если оно постоянное, датчик неисправен.
- В качестве альтернативы можно измерить сопротивление датчика. Заглушите двигатель и переключите мультиметр на измерение сопротивления. Измеряя сопротивление между массой и сигнальным контактом, вы получите значения: при закрытой заслонке около 1 кОм, при открытой – около 2.3 кОм. Эти значения должны варьироваться в указанных пределах.
- Разберите датчик и осмотрите токопроводящую дорожку. Если дорожки изношены, потребуется замена.
- Проверьте все контакты и соединения. Если они загрязнены, очистите их. При слабой пайке перепаяйте соединения.
Если проверка не дала результатов, а симптомы неисправности продолжаются, датчик нужно заменить. Проверить работоспособность ДПДЗ просто, но ремонт возможен не всегда. Если проблема в загрязнении или окислении контактов, это можно исправить, но при износе токопроводящей дорожки потребуется замена узла, что также несложно.
Замена ДПДЗ
Последствия отказа датчика положения дроссельной заслонки очень серьёзны – автомобиль практически перестаёт работать. Отремонтировать его не всегда возможно, да и рассматривать этот вариант стоит, как самый крайний, когда нет возможности купить новую деталь. В других случаях нужно произвести замену, тем более, это не сложно. Рассмотрим этот процесс по шагам:
- Перед работой посмотреть, чтобы зажигание было выключено, тогда на ДПДЗ не подаётся питание.
- Отключить от ДПДЗ разъёмы и открутить крепящие его винты – их обычно всего пара штук.
- Установить новый датчик так, чтобы ось заслонки точно встала в посадочное гнездо.
- Повернуть ДПДЗ вокруг оси, чтобы совместить крепёжные отверстия и вкрутить винты.
- Подключить разъёмы.
На этом замена завершена, но работа не закончена. В некоторых автомобилях нужно произвести регулировку, но не во всех. В моделях ВАЗ, например, этого не требуется.
-
Читайте также:
Также требуется удалить из памяти компьютера ошибку ДПДЗ. Делается это просто – на ночь снять клеммы аккумулятора, и данные обнулятся. Если ошибка остаётся, то со временем она должна исчезнуть самостоятельно. Если этого не происходит, придётся обращаться в сервис, чтобы её убрали.
Иногда требуется регулировка путём обучения компьютера, ведь данные нового ДПДЗ могут отличаться от старых. Нужно полностью закрыть дроссельную заслонку. Затем надо отключить аккумулятор примерно на 15 минут, затем подсоединить его и включить зажигание на несколько секунд, но двигатель не заводить. Подождать ещё 15 секунд – компьютер запомнит характеристики датчика при полностью закрытой заслонке.
Советы по выбору и покупке нового датчика ДПДЗ
При выборе и покупке нового датчика ДПЗД (датчика положения дроссельной заслонки) важно учитывать несколько ключевых факторов, чтобы обеспечить правильную работу двигателя и избежать дополнительных затрат на ремонт.
1. Совместимость с автомобилем: Прежде всего, необходимо убедиться, что выбранный датчик совместим с маркой и моделью вашего автомобиля. Для этого стоит обратиться к руководству пользователя или проконсультироваться с продавцом. Также можно воспользоваться онлайн-каталогами, где указаны совместимые детали для различных автомобилей.
2. Качество и производитель: Рекомендуется выбирать датчики от известных и проверенных производителей. Бренды, которые зарекомендовали себя на рынке автозапчастей, обычно предлагают более надежные и долговечные компоненты. Обратите внимание на отзывы других автовладельцев о конкретных моделях датчиков.
3. Цена: Цены на датчики ДПЗД могут варьироваться в широких пределах. Не стоит выбирать самый дешевый вариант, так как это может привести к быстрому выходу из строя и необходимости повторной замены. Однако и слишком высокая цена не всегда гарантирует качество. Оптимально выбирать запчасти в среднем ценовом сегменте от проверенных производителей.
4. Гарантия: При покупке нового датчика обязательно уточните условия гарантии. Надежные производители обычно предоставляют гарантию на свою продукцию, что является дополнительной гарантией качества. В случае неисправности в течение гарантийного срока вы сможете обменять или вернуть датчик без дополнительных затрат.
5. Проверка на работоспособность: Если есть возможность, проверьте новый датчик перед установкой. Некоторые магазины предлагают тестирование запчастей, что поможет избежать покупки неработающего компонента.
-
Читайте также:
6. Установка: Если вы не планируете устанавливать датчик самостоятельно, выбирайте сервисный центр с хорошей репутацией. Неправильная установка может привести к неправильной работе датчика и, как следствие, к проблемам с двигателем. Убедитесь, что механики имеют опыт работы с вашим автомобилем и знают, как правильно установить датчик ДПЗД.
Следуя этим советам, вы сможете выбрать качественный и надежный датчик ДПЗД, который прослужит вам долго и обеспечит стабильную работу вашего автомобиля.
Вопрос-ответ
Каковы основные функции датчика ДПЗД в автомобиле?
Датчик ДПЗД (датчик положения распределительного вала) отвечает за определение положения распределительного вала в двигателе. Он обеспечивает точную синхронизацию работы двигателя, что позволяет оптимизировать процесс впрыска топлива и зажигания, улучшая тем самым эффективность работы двигателя и снижая уровень выбросов.
Какие признаки указывают на неисправность датчика ДПЗД?
Неисправность датчика ДПЗД может проявляться в виде затрудненного запуска двигателя, потери мощности, нестабильной работы на холостом ходу, а также увеличения расхода топлива. В некоторых случаях может загораться индикатор “Check Engine” на приборной панели, что также указывает на возможные проблемы с датчиком.
Как производится замена датчика ДПЗД?
Замена датчика ДПЗД обычно включает в себя несколько шагов: сначала необходимо отключить аккумулятор, затем снять старый датчик, который может находиться в труднодоступном месте. После этого устанавливается новый датчик, и все соединения проверяются на надежность. Важно также сбросить ошибки в системе управления двигателем с помощью диагностического оборудования после замены.
Советы
СОВЕТ №1
Перед заменой датчика ДПЗД обязательно проведите диагностику автомобиля. Используйте сканер для считывания кодов ошибок, чтобы убедиться, что проблема действительно связана с датчиком, а не с другими компонентами системы управления двигателем.
СОВЕТ №2
При замене датчика ДПЗД обращайте внимание на качество запчастей. Выбирайте оригинальные или проверенные аналоговые детали, чтобы избежать повторных поломок и обеспечить надежную работу двигателя.
СОВЕТ №3
После установки нового датчика обязательно выполните сброс ошибок в системе управления двигателем. Это поможет избежать неправильной работы автомобиля и позволит системе адаптироваться к новым параметрам.
СОВЕТ №4
Регулярно проверяйте состояние проводки и разъемов, связанных с датчиком ДПЗД. Поврежденные или окисленные контакты могут привести к неправильным показаниям и сбоям в работе двигателя.
-
